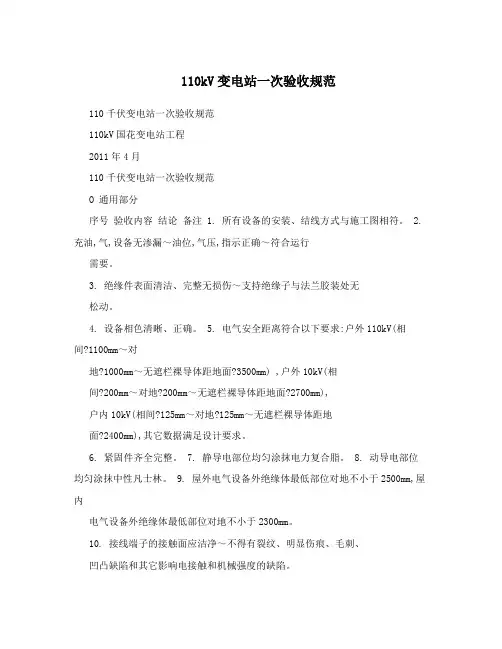

变电站验收规范

110kV变电站一次验收规范

110千伏变电站一次验收规范

110kV国花变电站工程

2011年4月

110千伏变电站一次验收规范

O 通用部分

序号 验收内容 结论 备注 1. 所有设备的安装、结线方式与施工图相符。 2.

充油,气,设备无渗漏～油位,气压,指示正确～符合运行

需要。

3. 绝缘件表面清洁、完整无损伤～支持绝缘子与法兰胶装处无

松动。

4. 设备相色清晰、正确。 5. 电气安全距离符合以下要求:户外110kV(相间?1100mm～对

地?1000mm～无遮栏裸导体距地面?3500mm) ,户外10kV(相

间?200mm～对地?200mm～无遮栏裸导体距地面?2700mm),

户内10kV(相间?125mm～对地?125mm～无遮栏裸导体距地

面?2400mm),其它数据满足设计要求。

6. 紧固件齐全完整。 7. 静导电部位均匀涂抹电力复合脂。 8. 动导电部位均匀涂抹中性凡士林。 9. 屋外电气设备外绝缘体最低部位对地不小于2500mm,屋内

电气设备外绝缘体最低部位对地不小于2300mm。

10. 接线端子的接触面应洁净～不得有裂纹、明显伤痕、毛刺、

凹凸缺陷和其它影响电接触和机械强度的缺陷。 11. 设备接线端子间或设备接线端子与高压系统的电气连接～建

议采用力矩扳手进行紧固。

12. 金属构件加工、配制、螺栓连接、焊接等应符合规定～防腐

处理良好、涂,补,面漆均匀～无起层、皱皮现象。

13. 电气交接试验项目齐全、数据准确、全部试验结论合格。设

备安装调试记录、交接验收试验记录、产品使用说明及出厂

合格证件等资料完整齐全。

14 有关说明:安装调试记录齐全～制造厂产品说明书～试验记

录、产品合格证及安装图纸等技术资料齐全。

110千伏变电站一次验收规范

一 主变压器验收规范 序号 验收内容 结论 备注 1. 本体、冷却装臵及所有附件无缺陷～不渗油。 2. 胶垫压缩量不超过厚度的1/3～胶圈不超过直径的1/2。 3. 油漆完整～相色标志正确。 4. 变压器顶盖上无遗留杂物。 5. 温度计座内注满变压器油。 6. 呼吸器内硅胶无变色现象。 7. 事故排油设施完好～充氮灭火装臵完备。 8. 储油柜、冷却装臵、净油器、压力释放装臵等油系统上的

110kV变电站投运检查验收项目(精)

一、前言

本文档为110kV变电站投运检查验收项目(精)的详细说明文档。在项目启动初期，为了确保变电站建设质量，保障变电站的安全可靠运行，需要进行详细的投运检查验收工作，本文档旨在规范这一重要的工作流程，确保验收工作的顺利进行。

二、项目背景

110kV变电站是输电系统的重要枢纽，其建设和运行对电力系统的安全稳定具有重要意义。为了确保变电站的安全、稳定、可靠，本项目专门对变电站设施进行详细的检查和验收，以确保建设达标、投入运行后能够安全、稳定运行。

三、投运检查验收项目具体内容

本项目所涉及的投运检查验收项目具体包括以下几个方面：

1. 变电站主体结构设施检查

• 检查主体结构是否符合设计要求；

• 检查主体结构设施是否存在安全隐患；

• 检查主体结构设施是否存在质量缺陷。

2. 变电站现场环境与设备配套情况检查

• 检查变电站的周边环境是否存在安全隐患；

• 检查变电站设备是否配套完善；

• 检查现场通道、消防设施是否符合要求。

3. 变电站电气设备检查

• 检查变电站供电、配电等电气系统是否符合设计要求；

• 检查变电站电气设备的技术指标是否符合标准；

• 检查变电站电气设备是否存在质量缺陷。

4. 变电站保护控制系统检查

• 检查变电站保护控制系统是否符合设计要求；

• 检查变电站保护控制系统是否存在安全隐患；

• 检查变电站保护控制系统是否存在质量缺陷。

5. 变电站通信系统检查

• 检查变电站通信系统是否符合设计要求； • 检查变电站通信系统是否存在安全隐患；

• 检查变电站通信系统是否存在质量缺陷。

6. 施工记录检查

• 检查变电站施工管理记录是否完整；

• 检查变电站施工质量记录是否符合要求；

• 检查变电站施工安全记录是否完备。

四、检查验收结果

经过本项目的投运检查验收，将会得出如下的检查验收结果：

1. 合格

若变电站在本项目的投运检查验收中不存在重大质量问题、安全隐患以及未完成的工程内容，经投运指挥部决定，可通过验收，标志着变电站可以投入正常运行。

某工程10KV变电站施工验收方案

第一部分 总体

根据甲方要求，征询监理意见，为保证10KV变电站交验顺利进

行，特制定本方案。

1、验收准备

1.1站内卫生清理：

设备表面擦拭（设备带电，注意安全）

站内地面卫生清理

1.2检查变压器运行噪声、温升。

1.3柜体盖板螺栓补齐。

1.4接地网检查：美观；焊口质量。

1.5防鼠措施：防鼠板；防鼠药。

1.6平台绝缘毯。

1.7变压器、电柜进出线孔防火封堵。

1.8标识。

1.9站内工器具清点。

1.10安装质量鉴证资料、竣工图。

2、验收内容（详见“验收细则”）

2.1后台数据采集及操作界演示。

2.2设备安装运行状态考评：

高压柜、低压柜、变压器、直流屏/动力柜、后台机柜

2.3接地、接零检查。

2.4变压器、电柜进出线孔防火封堵检查。 2.5钢平台绝缘防护（绝缘毯）及护栏。

2.6高压输电线路敷设检查。

2.7站内工器具清点移交。

2.8站内桥架电缆敷设检查：路由、标识。

2.9安装质量鉴证资料、竣工图查验。

3、验收程序

3.1各站

3.2站间电缆敷设

设备运行状态鉴定

后台系统检查

接地接零检查（随机抽检）

防火封堵检查（随机抽检） 钢平台防护措施检查

标 识

路 由

防护、封堵及固定

发 热 第二部分 验收细则

1、概述

本工程现场设35KV站一个，10KV站四个（甲乙丙丁）；设计自

35KV站内10KV出线分别向甲丁站各送三路电源。去甲丁区三路电

源两主一备，备用电源只能操作一侧；由甲-乙、丁-丙放射至14台

变压器，供低压负荷之用。

本次验收范围包括甲乙丙丁10KV站内及站间全部施工内容。

2、验收依据

2.1国家有关标准和规范。

2.2天津建院电力所提供设计图纸。

2.3厂家提供设备出厂技术资料。

2.4有关签证变更手续。

3、工程范围

3.1基础平台及站内设施

3.1.1甲乙丙丁四区钢平台结构安装。

3.1.2甲乙丙丁四区变压器钢筋混凝土基础施工。

1000kV变电站监控系统验收规范

1范围

本文件规定了1000kV变电站监控系统的验收流程、条件、内容、整改和验收结果要求。

本文件适用于1000kV变电站监控系统的验收。其他电压等级变电站监控系统验收宜参照使用。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T248331000kV变电站监控系统技术规范

DL/T634.5104远动设备及系统第5-104部分：传输规约采用标准传输规约集的IEC60870-5-101

网络访问

DL/T860变电站通信网络和系统

DL/T1879智能变电站监控系统验收规范

3术语和定义

下列术语和定义适用于本文件。

3.1

变电站监控系统substationmonitorandcontrolsystem

以计算机、网络和通信技术为基础，实现变电站信息采集、处理、监视、控制、运行管理等功能的

计算机应用系统。

4验收条件

4.1基本条件

1000kV变电站监控系统验收工作（以下简称“验收工作”）包括工厂验收与现场验收，其中

工厂验收在监控系统集成商的工厂内开展，现场验收在工程现场开展。工厂验收与现场验收开展前，

应满足如下条件：

a)验收大纲已编制完成，并已审定通过，详见附录A；

b)工程项目合同文件、设计联络会文件及其他与工程项目有关的由合同双方达成一致的协议等

资料齐全；

c)工程项目所需的设计图纸、配置文件已完成，并经过确认；

d)变电站监控系统及相关接入设备应取得具有国家或行业检测资质的检测机构出具的有效、合

格的检测报告；

e)变电站监控系统及接入设备应符合招标文件中安全可靠的要求；

f)仪器与仪表等验收工具配备齐全，并经国家法定计量部门或其他法定授权单位检定/校准合格，

并在有效期内；g)验收环境满足GB/T24833的要求。

4.2工厂验收条件

工厂验收开展前，除满足4.1章要求的验收条件外，还应满足以下条件：
