贴片电感封装尺寸

一、引言

贴片电感是一种常见的电子元器件，在各种电路中都有广泛的应用。它具有体积小、重量轻、性能稳定等优点，因此在现代电子产品中得到了广泛的应用。而贴片电感的封装尺寸则是影响其性能和应用范围的重要因素之一。

二、贴片电感封装类型

根据不同的封装方式，贴片电感可以分为以下几种类型：

1. 0603型：长1.6mm，宽0.8mm，高0.8mm；

2. 0805型：长2.0mm，宽1.25mm，高0.8mm；

3. 1206型：长3.2mm，宽1.6mm，高1.0mm；

4. 1210型：长3.2mm，宽2.5mm，高1.5mm；

5. 1812型：长4.5mm，宽3.2mm，高1.8mm。

三、封装尺寸对性能的影响

贴片电感的封装尺寸对其性能有着直接的影响。一般来说，体积越小的贴片电感阻值越小。这是因为在小体积下线圈匝数较少，导致磁通量变化较小，从而阻值也相应较小。

封装尺寸还会影响贴片电感的电感值和Q值。一般来说，封装体积越大的贴片电感电感值越大，Q值也越高。这是因为在大体积下线圈匝数较多，导致磁通量变化较大，从而电感值和Q值也相应较大。

四、贴片电感封装尺寸的选择 在实际应用中，选择适合的贴片电感封装尺寸是非常重要的。一般来说，需要根据具体的应用需求进行选择。如果需要高精度、高稳定性的贴片电感，则可以选择体积较大的1210型或1812型；如果需要小体积、轻量化的贴片电感，则可以选择0603型或0805型。

在进行贴片电感选型时还需要考虑其最大工作频率、最大承受电流等参数。这些参数也会对贴片电感的性能和应用范围产生影响。

五、结论

贴片电感封装尺寸是影响其性能和应用范围的重要因素之一。不同的封装类型具有不同的特点和优缺点，需要根据具体的应用需求进行选择。在进行贴片电感选型时还需要考虑其最大工作频率、最大承受电流等参数，以确保其能够满足实际应用需求。

合集下载

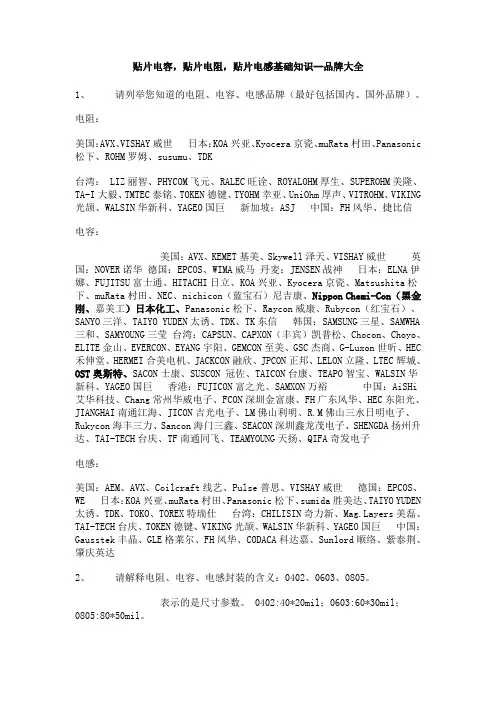

贴片电容,贴片电阻,贴片电感基础知识,品牌大全

贴片电容,贴片电阻,贴片电感基础知识,品牌大全

贴片电容，贴片电阻，贴片电感基础知识--品牌大全

1、 请列举您知道的电阻、电容、电感品牌（最好包括国内、国外品牌）。

电阻：

美国：AVX、VISHAY威世 日本：KOA兴亚、Kyocera京瓷、muRata村田、Panasonic松下、ROHM罗姆、susumu、TDK

台湾： LIZ丽智、PHYCOM飞元、RALEC旺诠、ROYALOHM厚生、SUPEROHM美隆、TA-I大毅、TMTEC泰铭、TOKEN德键、TYOHM幸亚、UniOhm厚声、VITROHM、VIKING光颉、WALSIN华新科、YAGEO国巨 新加坡：ASJ 中国：FH风华、捷比信

电容：

美国：AVX、KEMET基美、Skywell泽天、VISHAY威世 英国：NOVER诺华 德国：EPCOS、WIMA威马 丹麦：JENSEN战神 日本：ELNA伊娜、FUJITSU富士通、HITACHI日立、KOA兴亚、Kyocera京瓷、Matsushita松下、muRata村田、NEC、nichicon（蓝宝石）尼吉康、Nippon Chemi-Con（黑金刚、嘉美工）日本化工、Panasonic松下、Raycon威康、Rubycon（红宝石）、SANYO三洋、TAIYO YUDEN太诱、TDK、TK东信 韩国：SAMSUNG三星、SAMWHA三和、SAMYOUNG三莹 台湾：CAPSUN、CAPXON（丰宾）凯普松、Chocon、Choyo、ELITE金山、EVERCON、EYANG宇阳、GEMCON至美、GSC杰商、G-Luxon世昕、HEC禾伸堂、HERMEI合美电机、JACKCON融欣、JPCON正邦、LELON立隆、LTEC辉城、OST奥斯特、SACON士康、SUSCON 冠佐、TAICON台康、TEAPO智宝、WALSIN华新科、YAGEO国巨 香港：FUJICON富之光、SAMXON万裕 中国：AiSHi艾华科技、Chang常州华威电子、FCON深圳金富康、FH广东风华、HEC东阳光、JIANGHAI南通江海、JICON吉光电子、LM佛山利明、R.M佛山三水日明电子、Rukycon海丰三力、Sancon海门三鑫、SEACON深圳鑫龙茂电子、SHENGDA扬州升达、TAI-TECH台庆、TF南通同飞、TEAMYOUNG天扬、QIFA奇发电子

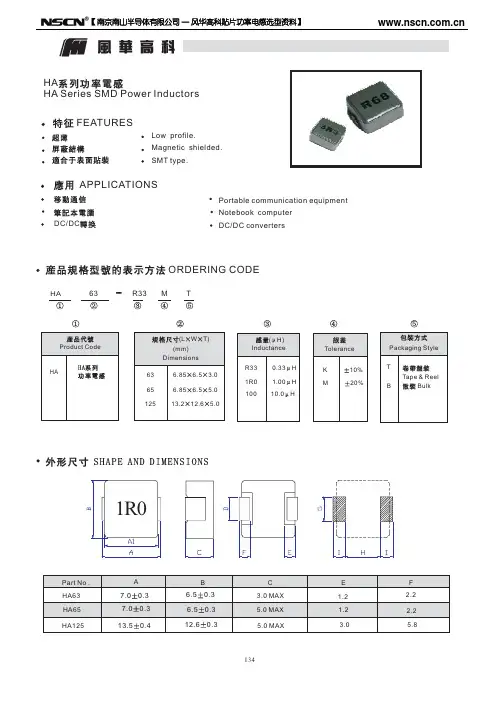

HA系列贴片功率电感规格书

HA系列贴片功率电感规格书

HAHASeriesSMDPowerInductors

ORDERINGCODEFEATURESLowprofile.Magneticshielded.SMTtype.

PortablecommunicationequipmentNotebookcomputerDC/DC

converters

DC/DCAPPLICATIONSHA63R33MTProductCode(LWT)(mm)Dimensions()HInductanceTolerancePackagingStyle

TBTape&ReelBulkHA636.856.55.06512513.212.65.06.856.53.0R331R01000.33H1.00H

10.0HK

M

10%20%Part

No

.

HA63

HA65

A

B

C

E

F

HA125

7.0

0.3

7.0

0.3

13.5

0.4

6.5

0.3

6.5

0.3

12.6

0.3

3.0

MAX

5.0

MAX

5.0

MAX

1.2

1.2

3.0

2.2

2.2

5.8

-

134

【南京南山半导体有限公司 — 风华高科贴片功率电感选型资料】

HA63-R33MTHA63-R47MTHA63-R68MTHA63-1R0MTHA63-1R5MTHA63-2R2MTHA63-3R3MTHA63-4R7MTELECTRICALCHARACTERISTICS

HA63Series

0.330.470.681.001.502.23.34.720%20%

20%20%20%20%20%20%100kHz

100kHz100kHz100kHz100kHz100kHz100kHz100kHz0.00390.00260.00550.01400.02000.02600.05340.059330.026.025.022.018.014.013.510.0

HA65-R36MT

HA65-R56MTHA65-R68MTHA65-1R0MT

HA65-1R5MT

最全贴片元件的封装

最全贴片元件的封装

Word 文档

常用贴片元件封装

1 电阻：

最为常见的有 0201、0402、0805、0603 、1206 、1210 、 1812 、 2010 、 2512几类

1) 贴片电阻的封装与尺寸如下表：

英制(mil)公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)

0201 0603 0.60±0.05 0.30±0.05 0.23±0.05

0402 1005 1.00±0.10 0.50±0.10 0.30±0.10

0603 1608 1.60±0.15 0.80±0.15 0.40±0.10

0805 2012 2.00±0.20 1.25±0.15 0.50±0.10

1206

3216 3.20±0.20 1.60±0.15 0.55±0.10

1210

3225 3.20±0.20 2.50±0.20 0.55±0.10

1812 4832 4.50±0.20 3.20±0.20 0.55±0.10

2010 5025 5.00±0.20 2.50±0.20 0.55±0.10

2512 6432 6.40±0.20 3.20±0.20 0.55±0.10

2)贴片电阻的封装、功率与电压关系如下表：

英制(mil)公制(mm)额定功率70 °C最大工作电压(V)

0201 0603 1/20W 25

0402 1005 1/16W 50

0603 1608 1/10W 50

0805 2012 1/8W 150

1206

3216 1/4W 200

1210 3225 1/3W 200 Word 文档

2010 5025 3/4W 200

2512 6432 1W 200

3）贴片电阻的精度与阻值

贴片电阻阻值误差精度有 ±1％、 ±2％、 ±5％、 ±10％精度，

J －表示精度为 5 ％、

F—表示精度为1%。

T －表示编带包装

阻值围从 0R-100M

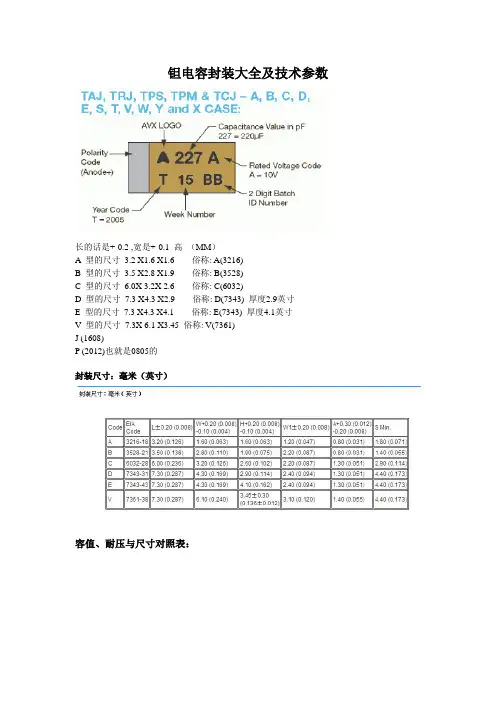

钽电容封装大全及技术参数
