基础配筋率

  • 格式：docx
  • 大小：11.25 KB
  • 文档页数：3

基础配筋率

一、什么是基础配筋率？

1.1 定义

基础配筋率是指在建筑结构设计中，计算并确定混凝土构件的受力区域所需纵向和横向配筋的比例关系。它是建筑结构设计中的重要参数之一，直接影响到构件的受力性能和整体的稳定性。

1.2 作用

基础配筋率的合理确定可以保证结构的安全性和经济性。通过合理的配筋率设计，可以确保混凝土构件在承受荷载时不会发生超载或破坏，同时也可以减少构件的使用材料，降低建筑成本。

二、基础配筋率的计算方法

2.1 弯曲构件的基础配筋率计算公式

在进行弯曲构件（如梁、板等）的配筋计算时，可以采用以下公式来计算基础配筋率：

基础配筋率 = As / (b * h)

其中，As是所需的纵向钢筋面积，b是构件的宽度，h是构件的高度。通过计算得到的基础配筋率可以用于参考和判断设计是否合理。

2.2 剪力构件的基础配筋率计算公式

在进行剪力构件（如柱、墙等）的配筋计算时，可以采用以下公式来计算基础配筋率：

基础配筋率 = As / (b * d)

其中，As是所需的纵向钢筋面积，b是构件的宽度，d是构件的等效受力高度。通过计算得到的基础配筋率可以用于评估构件的承载能力和抗震性能。 三、基础配筋率的影响因素

3.1 构件的受力情况

构件的受力情况直接影响基础配筋率的确定。不同的构件在承受不同荷载时，所需的配筋量也会有所不同。需要根据具体的受力情况，合理地确定基础配筋率。

3.2 建筑结构的使用要求

建筑结构的使用要求也是基础配筋率的一个重要影响因素。不同的建筑用途和设计要求会对结构的承载能力和稳定性提出不同的要求。基于相关要求的基础配筋率计算是确保结构安全可靠的基础。

3.3 材料的力学特性

材料的力学特性也会对基础配筋率产生影响。混凝土和钢筋的强度、粘结性能等特性会影响到配筋率的确定。需要根据材料性能的实际情况，合理地确定基础配筋率。

四、基础配筋率的优化方法

4.1 结构分析与设计

通过细致的结构分析和合理的设计，可以优化基础配筋率。合理的结构布局和几何形状的选择都可以对基础配筋率产生积极影响。

4.2 材料选用与加工

选择适用的材料，并通过合理的加工工艺确保材料性能的充分发挥，可以减少配筋量，优化基础配筋率。

4.3 技术手段与工程管理

在施工过程中，合理的技术手段和工程管理措施也可以对基础配筋率进行优化。采用现代计算机辅助设计和施工技术，可以提高设计和施工的精度，减少荷载传递过程中的能量损耗，进而优化基础配筋率。 五、基础配筋率的应用案例

5.1 某建筑梁的配筋计算

以某建筑梁为例，根据实际受力情况和建筑设计要求，进行基础配筋率的计算。通过计算得到的基础配筋率来确定梁的钢筋配筋方案，确保梁的受力性能和稳定性。

5.2 某建筑柱的配筋计算

以某建筑柱为例，根据设计要求和抗震性能要求，进行基础配筋率的计算。通过计算得到的基础配筋率来确定柱的钢筋配筋方案，确保柱的承载能力和抗震性能。

六、结论

基础配筋率是建筑结构设计中的重要参数之一，它的合理确定可以保证结构的安全性和经济性。通过结构分析与设计、材料选用与加工、技术手段与工程管理等优化方法，可以最大程度地优化基础配筋率。在实际应用中，通过基础配筋率计算得到的钢筋配筋方案可以确保建筑结构的受力性能和稳定性。最后，建议在设计和施工过程中充分考虑基础配筋率的影响因素，以实现安全、经济、高效的建筑结构设计。

合集下载

经济配筋率

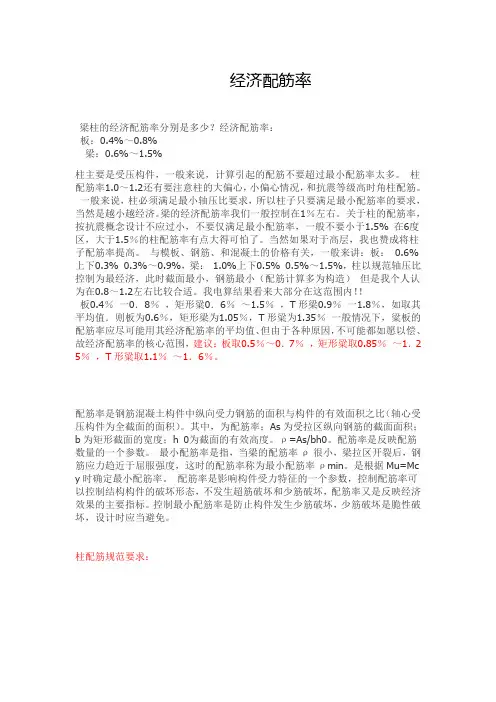

经济配筋率

经济配筋率

梁柱的经济配筋率分别是多少？经济配筋率：

板：0.4%～0.8%

梁：0.6%～1.5%

柱主要是受压构件，一般来说，计算引起的配筋不要超过最小配筋率太多。 柱配筋率1.0～1.2还有要注意柱的大偏心，小偏心情况，和抗震等级高时角柱配筋。 一般来说，柱必须满足最小轴压比要求，所以柱子只要满足最小配筋率的要求，当然是越小越经济。梁的经济配筋率我们一般控制在1％左右。 关于柱的配筋率，按抗震概念设计不应过小，不要仅满足最小配筋率，一般不要小于1.5% 在6度区，大于1.5％的柱配筋率有点大得可怕了。当然如果对于高层，我也赞成将柱子配筋率提高。 与模板、钢筋、和混凝土的价格有关，一般来讲：板： 0.6%上下0.3% 0.3%～0.9%，梁： 1.0%上下0.5% 0.5%～1.5%，柱以规范轴压比控制为最经济，此时截面最小，钢筋最小（配筋计算多为构造） 但是我个人认为在0.8～1.2左右比较合适。我电算结果看来大部分在这范围内！！

板0.4％ 一0．8％ ，矩形粱0．6％ ～1.5％ ，T形梁0.9％ 一1.8％，如取其平均值．则板为0.6％，矩形梁为1.05％，T形粱为1.35％ 一般情况下，粱板的配筋率应尽可能用其经济配筋率的平均值、但由于各种原因，不可能都如愿以偿、故经济配筋率的核心范围，建议：板取0.5％～0．7％ ，矩形粱取0.85％ ～1．25％ ，T形粱取1.1％ ～1．6％。

配筋率是钢筋混凝土构件中纵向受力钢筋的面积与构件的有效面积之比（轴心受压构件为全截面的面积）。其中，为配筋率；As为受拉区纵向钢筋的截面面积；b为矩形截面的宽度；h 0为截面的有效高度。ρ=As/bh0。配筋率是反映配筋数量的一个参数。 最小配筋率是指，当梁的配筋率ρ很小，梁拉区开裂后，钢筋应力趋近于屈服强度，这时的配筋率称为最小配筋率ρmin。是根据Mu=Mcy时确定最小配筋率。 配筋率是影响构件受力特征的一个参数，控制配筋率可以控制结构构件的破坏形态，不发生超筋破坏和少筋破坏，配筋率又是反映经济效果的主要指标。控制最小配筋率是防止构件发生少筋破坏，少筋破坏是脆性破坏，设计时应当避免。

房屋钢筋配筋率规范要求

房屋钢筋配筋率规范要求

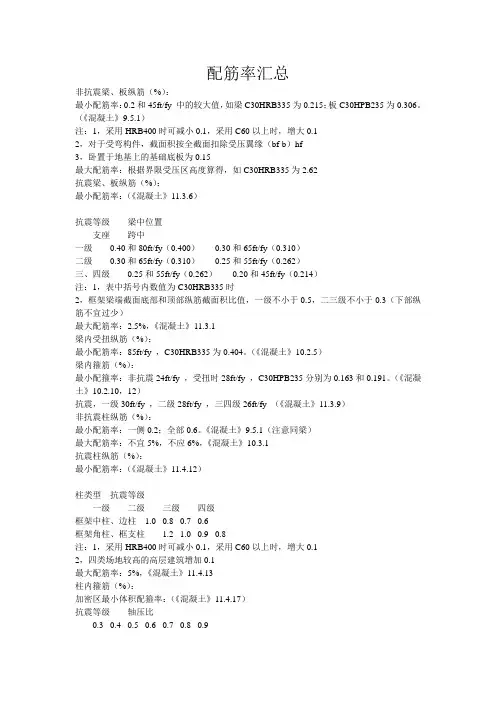

配筋率汇总

非抗震梁、板纵筋（%）：

最小配筋率：0.2和45ft/fy 中的较大值，如梁C30HRB335为0.215；板C30HPB235为0.306。（《混凝土》9.5.1）

注：1，采用HRB400时可减小0.1，采用C60以上时，增大0.1

2，对于受弯构件，截面积按全截面扣除受压翼缘（bf-b）hf

3，卧置于地基上的基础底板为0.15

最大配筋率：根据界限受压区高度算得，如C30HRB335为2.62

抗震梁、板纵筋（%）：

最小配筋率：（《混凝土》11.3.6）

抗震等级 梁中位置

支座 跨中

一级 0.40和80ft/fy（0.400） 0.30和65ft/fy（0.310）

二级 0.30和65ft/fy（0.310） 0.25和55ft/fy（0.262）

三、四级 0.25和55ft/fy（0.262） 0.20和45ft/fy（0.214）

注：1，表中括号内数值为C30HRB335时

2，框架梁端截面底部和顶部纵筋截面积比值，一级不小于0.5，二三级不小于0.3（下部纵筋不宜过少）

最大配筋率：2.5%，《混凝土》11.3.1

梁内受扭纵筋（%）：

最小配筋率：85ft/fy ，C30HRB335为0.404。（《混凝土》10.2.5）

梁内箍筋（%）：

最小配箍率：非抗震24ft/fy ，受扭时28ft/fy ，C30HPB235分别为0.163和0.191。（《混凝土》10.2.10，12）

抗震，一级30ft/fy ，二级28ft/fy ，三四级26ft/fy （《混凝土》11.3.9）

非抗震柱纵筋（%）：

最小配筋率：一侧0.2；全部0.6。《混凝土》9.5.1（注意同梁）

最大配筋率：不宜5%，不应6%，《混凝土》10.3.1

抗震柱纵筋（%）：

最小配筋率：（《混凝土》11.4.12）

柱类型 抗震等级

一级 二级 三级 四级

框架中柱、边柱 1.0 0.8 0.7 0.6

条基最小配筋率

条基最小配筋率

- 1 - 条基最小配筋率

条基最小配筋率是指在条形基础设计中，钢筋配筋率的最小值。一般来说，条基的设计是以承载力和变形限制作为考虑的主要因素，因此在配筋时需要综合考虑这两个因素。

承载力方面，钢筋的作用是增强基础的抗拉强度，提高其承载能力。当基础所受的荷载较大时，需要增加钢筋的配筋率，以确保其承载能力满足要求。

变形限制方面，钢筋的作用是限制基础的变形，保证其稳定性和安全性。当基础所受的荷载较小时，需要减少钢筋的配筋率，以避免基础过于僵硬，导致变形过大。

在实际设计中，条基最小配筋率一般根据地基的性质、荷载的大小和地震等级等因素进行确定。合理的配筋率可以确保基础的承载能力和变形限制，提高基础的安全性和稳定性。

扩展基础底板最小配筋率

扩展基础底板最小配筋率

扩展基础底板最小配筋率

《建筑地基基础设计规范理解与应用》P166

“由于扩展基础底板的厚度一般都由受冲切或受剪切承载力控制，并非按受弯承载能力确定，因此底板相对较厚，如果套用受弯构架的受拉钢筋最小配筋率将导致底板用钢量不必要的增加。借鉴《高层建筑箱形基础设计与施工规程》（JJ6-80）、《高层建筑箱形与筏形基础技术规范》（JGJ6-99）中有关箱、筏基础底板钢筋配筋率不小于0.15%的要求，并按底板有效高度为260mm进行推算，受拉钢筋直径为10mm，钢筋间距为200mm。因此，《建筑地基基础设计规范》（GB5007-2002）规定：扩展基础底板受力钢筋的最小直径不宜小于10mm；间距不宜大于200mm，也不宜小于100mm。墙下钢筋混凝土条形基础纵向分布钢筋的直径不小于8mm；间距不大于300mm；每沿米分布钢筋的面积应不小于受力钢筋面积的1/10。
