耐压测试测试仪操作方法

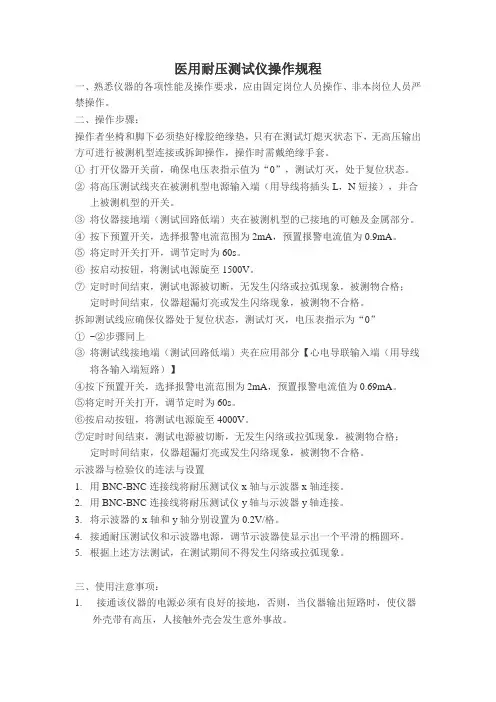

医用耐压测试仪操作规程

一、熟悉仪器的各项性能及操作要求，应由固定岗位人员操作、非本岗位人员严禁操作。

二、操作步骤：

操作者坐椅和脚下必须垫好橡胶绝缘垫，只有在测试灯熄灭状态下，无高压输出方可进行被测机型连接或拆卸操作，操作时需戴绝缘手套。

① 打开仪器开关前，确保电压表指示值为“0”，测试灯灭，处于复位状态。

② 将高压测试线夹在被测机型电源输入端（用导线将插头L，N短接），并合

上被测机型的开关。

③ 将仪器接地端（测试回路低端）夹在被测机型的已接地的可触及金属部分。

④ 按下预置开关，选择报警电流范围为2mA，预置报警电流值为0.9mA。

⑤ 将定时开关打开，调节定时为60s。

⑥ 按启动按钮，将测试电源旋至1500V。

⑦ 定时时间结束，测试电源被切断，无发生闪络或拉弧现象，被测物合格；

定时时间结束，仪器超漏灯亮或发生闪络现象，被测物不合格。

拆卸测试线应确保仪器处于复位状态，测试灯灭，电压表指示为“0”

① ~②步骤同上

③ 将测试线接地端（测试回路低端）夹在应用部分【心电导联输入端（用导线

将各输入端短路）】

④按下预置开关，选择报警电流范围为2mA，预置报警电流值为0.69mA。

⑤将定时开关打开，调节定时为60s。

⑥按启动按钮，将测试电源旋至4000V。

⑦定时时间结束，测试电源被切断，无发生闪络或拉弧现象，被测物合格；

定时时间结束，仪器超漏灯亮或发生闪络现象，被测物不合格。

示波器与检验仪的连法与设置

1. 用BNC-BNC连接线将耐压测试仪x轴与示波器x轴连接。

2. 用BNC-BNC连接线将耐压测试仪y轴与示波器y轴连接。

3. 将示波器的x轴和y轴分别设置为0.2V/格。

4. 接通耐压测试仪和示波器电源，调节示波器使显示出一个平滑的椭圆环。

5. 根据上述方法测试，在测试期间不得发生闪络或拉弧现象。

三、使用注意事项：

1. 接通该仪器的电源必须有良好的接地，否则，当仪器输出短路时，使仪器外壳带有高压，人接触外壳会发生意外事故。 2. 使仪器的“测试端”与被测机地端、外壳或一端连接良好，否则被测机带有高压，可能发生意外事故。

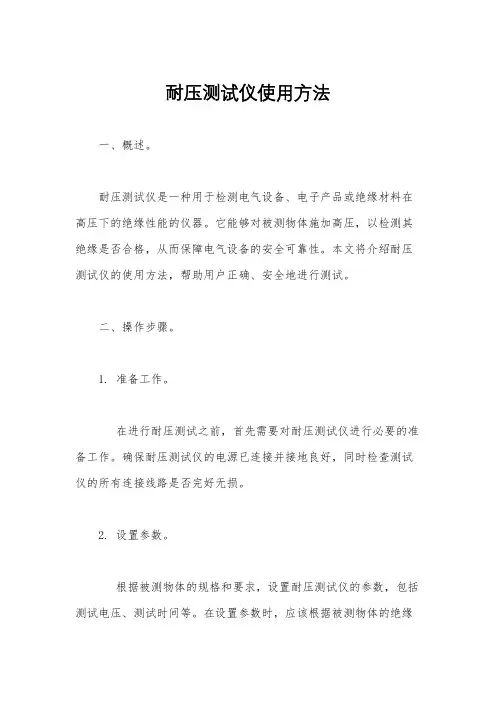

耐压测试仪使用方法

一、概述。

耐压测试仪是一种用于检测电气设备、电子产品或绝缘材料在高压下的绝缘性能的仪器。它能够对被测物体施加高压，以检测其绝缘是否合格，从而保障电气设备的安全可靠性。本文将介绍耐压测试仪的使用方法，帮助用户正确、安全地进行测试。

二、操作步骤。

1. 准备工作。

在进行耐压测试之前，首先需要对耐压测试仪进行必要的准备工作。确保耐压测试仪的电源已连接并接地良好，同时检查测试仪的所有连接线路是否完好无损。

2. 设置参数。

根据被测物体的规格和要求，设置耐压测试仪的参数，包括测试电压、测试时间等。在设置参数时，应该根据被测物体的绝缘等级和标准要求进行调整，以确保测试结果的准确性。

3. 连接被测物体。

将被测物体正确连接到耐压测试仪的测试端口，确保连接牢固可靠。在连接过程中，应该注意避免产生电气或机械损坏，以免影响测试结果。

4. 开始测试。

当一切准备就绪后，可以开始进行耐压测试。按下测试仪上的启动按钮，耐压测试仪将会施加设定的高压到被测物体上，持续设定的时间。在测试过程中，应该密切观察被测物体的状态，确保测试过程安全可靠。

5. 测试结果。

测试完成后，耐压测试仪将会给出测试结果。根据测试结果，可以判断被测物体的绝缘性能是否符合要求。如果测试结果合格，则可以认定被测物体的绝缘性能良好；如果测试结果不合格，则需要对被测物体进行进一步的检查和处理。

三、注意事项。

1. 安全第一。

在使用耐压测试仪时，应该始终把安全放在首位。在测试过程中，严禁触摸高压部件，以免触电危险。同时，应该遵循相关的安全操作规程，确保测试过程安全可靠。

2. 规范操作。

在进行耐压测试时，应该严格按照操作手册上的要求进行操作，避免出现误操作导致的事故。同时，应该遵循相关的测试标准和规范，以确保测试结果的准确性和可靠性。

编号：XN/WI019-ZG-2009

第 1 页 共 4 页

生效日期：2009.08

版本/修改:A/0

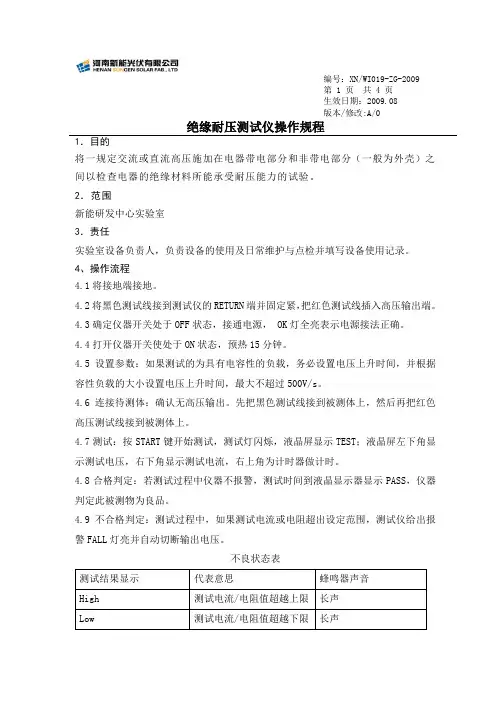

绝缘耐压测试仪操作规程

1．目的

将一规定交流或直流高压施加在电器带电部分和非带电部分（一般为外壳）之间以检查电器的绝缘材料所能承受耐压能力的试验。

2．范围

新能研发中心实验室

3．责任

实验室设备负责人，负责设备的使用及日常维护与点检并填写设备使用记录。

4、操作流程

4.1将接地端接地。

4.2将黑色测试线接到测试仪的RETURN端并固定紧，把红色测试线插入高压输出端。

4.3确定仪器开关处于OFF状态，接通电源， OK灯全亮表示电源接法正确。

4.4打开仪器开关使处于ON状态，预热15分钟。

4.5设置参数：如果测试的为具有电容性的负载，务必设置电压上升时间，并根据容性负载的大小设置电压上升时间，最大不超过500V/s。

4.6连接待测体：确认无高压输出。先把黑色测试线接到被测体上，然后再把红色高压测试线接到被测体上。

4.7测试：按START键开始测试，测试灯闪烁，液晶屏显示TEST；液晶屏左下角显示测试电压，右下角显示测试电流，右上角为计时器做计时。

4.8合格判定：若测试过程中仪器不报警，测试时间到液晶显示器显示PASS，仪器判定此被测物为良品。

4.9不合格判定：测试过程中，如果测试电流或电阻超出设定范围，测试仪给出报警FALL灯亮并自动切断输出电压。

耐压测试仪操作指导书1000字

耐压测试仪是电子测试仪器的一种，可以用来测试高压设备和产品的耐压强度。以下是耐压测试仪的操作指导书：

一、启动测试仪器

1、打开测试仪电源开关，此时测试仪器开始供电。

2、将测试仪器连接到待测产品或设备上，确保连接牢固。

3、打开测试仪器的仪表面板，将测试仪器设置到正确的测试模式。

4、检查仪表面板上的指示灯和数字显示屏，确保测试仪器正常工作。

二、设置测试仪器参数

1、根据需要调节测试仪器的电压和电流设置。

2、选择适当的测试时间和结束条件。

3、选择测试模式，如AC、DC等。

三、开始测试

1、按下测试按钮，测试仪器开始输出电压。

2、观察待测产品或设备上的电流表和电压表，确保电压和电流达到目标值。

3、等待测试结束。

四、分析测试结果

1、观察测试结果，判断产品或设备是否符合测试标准。

2、如测试结果不符合标准，检查测试仪器和待测产品或设备的连接是否正常。

3、根据测试结果进行必要的调整或更改。

五、关闭测试仪器

1、关闭测试仪器的电源开关。

2、断开测试仪器与待测产品或设备的连接。 3、清除仪表面板上的测试数据记录。

以上是耐压测试仪的操作指导书，需要使用者仔细阅读和操作，以确保测试结果的准确性和安全性。
