地基防水保护层施工技术交底

施工技术交底

施工单位名称 宁德二期搅拌站项目部 单位工程名称 试验室

施 工 部 位 试验室 施 工 内 容 屋面防水保护层浇捣

编号 JD2-TNHK-

施

工

技

术

交

底

内

容

一、工程概况

二期搅拌站试验室屋面防水保护层浇捣施工

二、人员准备

现场带班一人，瓦工11人，安全员一人、普通工人15人

三、施工准备

（一）材料准备：

1.细石砼的原材料及配合比必须符合设计要求。 检查出厂合格证、质量检验报告。

2.细石混凝土：C15细石商品混凝土。

（1）搅拌车出站前必须经质量检查员检查和易性合格才能签证放行。塌落度每车1次。

（2）搅拌车卸料前不得出现离析和初凝现象。

（二）机具准备：

混凝土泵车、混凝土罐车、铁锹、铁抹子、木抹子、2m铝合金靠尺、铁插尺、水平尺、钢卷尺、橡胶手套、计量设备等。

（三）作业条件：

1.屋面基层经过验收合格。

2.现场施工现场条件和气候等符合浇筑作业要求。

3.屋面女儿墙四周墙面已根据设计要求的标高、坡度，找好规矩并弹线，屋面排水坡度为2%，女儿墙下排水坡度为1%。

4.分格缝按3m×3m设置，突出屋面结构的四周留30mm宽缝隙。

四、施工工艺

（一）一般规定

1.细石混凝土找平层的厚度和技术要求见下表的规定

序号 项目 技术要求

1 混凝土强度等级 C15细石混凝土

2 厚度 40mm

3 坡度 屋面排水坡度为2%，女儿墙下排水坡度为1%

4 分格缝 3m×3m

5 表面平整度 用2米直尺检查，不应大于5mm

6 表面质量 应平整、压光，不得有酥松、起砂、起皮现象

2.基层与突出屋面结构（女儿墙、山墙壁、变形缝、烟囱等）的交接处和基层的转角处，保护层均应做成圆弧半径应符合20mm的要求。内部排水的水落口周围，找平层应做成略低的凹坑。

（二）工艺流程：

基层处理→弹线、找标高→抹灰饼→浇筑细石砼→养护

细石混凝土防水保护层施工技术交底

交底内容：

一、施工准备

1、作业条件

1.1、基础防水层施工完毕并已交接完毕，验收合格。

2、材料及主要机具

2.1 防水保护层为细石混凝土，标号为 C20；

2.2 主要工具：灰耙、刮杠、抹子、白线、铁锹、振动棒（器） 等。

二、施工工艺

1、 工艺流程 按设计找坡、贴灰饼T铺细石混凝土T铺设 钢筋网片、找平T覆盖薄膜T养护T清理

2、 贴灰饼、冲筋：根据设计要求，防水保护层上需要找坡 到地漏处，

将标高点标志在主楼和其他建筑物的侧壁上， 然后拉线或 用仪器按间距 2.0m 按设计坡度作灰饼。

3、 铺细石混凝土：保护层采用汽车泵或地泵将混凝土送至 浇筑地点，

特殊部位可砼运输车直接运送至浇筑地点 （注意在行驶过 程中保护好防水），然后将混凝土摊开，铺设高度微高于灰饼高度。

4、 铺设钢筋网片、找平：摊铺细石混凝土后，用长刮杠按 灰饼的高度刮平整，用振动棒（器）振捣密实，表面塌陷处应用细石 混凝土铺平，满铺钢筋网片，网片间搭接 100mm,网片位置在距防 水保护层表面 1/3 处，再挂线测量混凝土找坡是否正确，确认无误后

用长刮杠刮一次，然后用抹平压光

5、养护：细石混凝土保护层达到初凝后，用塑料布覆盖。 6、清理：保护层施工完毕后，将散落在大面上的混凝土， 施工过程中产生的垃圾清扫干净。

三、质量标准

1、保护层混凝土采用细石混凝土， 所用的水泥、骨料、水、

外加剂应符合规定要求，进场混凝土坍落度要求为 160mm。严

禁私自往混凝土内加水稀释

2、 混凝土的配合比、养护必须符合施工规范规定。

3、 混凝土平整密实、表面无裂缝、蜂窝、麻面等缺陷。

四、成品保护

1、 在已浇筑的保护层混凝土强度达到 1.2Mpa 以后（在混凝 土保护层行走不留脚印） ，方可允许人在其上走动和进行其它工 序。

2、 保护层，避免泵管直接接触防水层，造成防水层损坏。 如发现防水破坏，及时修补，不得瞒报、延报。

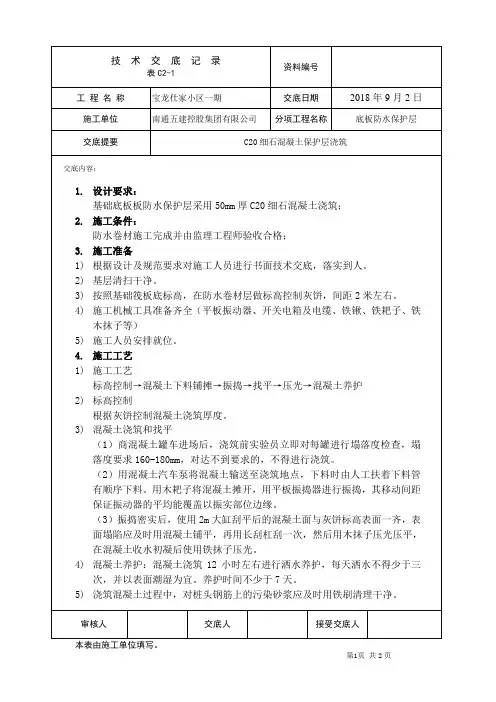

技 术 交 底 记 录

表C2-1 资料编号

工 程 名 称 宝龙仕家小区一期 交底日期 2018年9月2日

施工单位 南通五建控股集团有限公司 分项工程名称 底板防水保护层

交底提要 C20细石混凝土保护层浇筑

交底内容：

审核人 交底人 接受交底人

本表由施工单位填写。

第1页 共2页 1. 设计要求：

基础底板板防水保护层采用50mm厚C20细石混凝土浇筑；

2. 施工条件：

防水卷材施工完成并由监理工程师验收合格；

3. 施工准备

1) 根据设计及规范要求对施工人员进行书面技术交底，落实到人。

2) 基层清扫干净。

3) 按照基础筏板底标高，在防水卷材层做标高控制灰饼，间距2米左右。

4) 施工机械工具准备齐全（平板振动器、开关电箱及电缆、铁锹、铁耙子、铁木抹子等）

5) 施工人员安排就位。

4. 施工工艺

1) 施工工艺

标高控制→混凝土下料铺摊→振捣→找平→压光→混凝土养护

2) 标高控制

根据灰饼控制混凝土浇筑厚度。

3) 混凝土浇筑和找平

（1）商混凝土罐车进场后，浇筑前实验员立即对每罐进行塌落度检查，塌落度要求160-180mm，对达不到要求的，不得进行浇筑。

（2）用混凝土汽车泵将混凝土输送至浇筑地点，下料时由人工扶着下料管有顺序下料。用木耙子将混凝土摊开，用平板振捣器进行振捣，其移动间距保证振动器的平均能覆盖以振实部位边缘。

（3）振捣密实后，使用2m大缸刮平后的混凝土面与灰饼标高表面一齐，表面塌陷应及时用混凝土铺平，再用长刮杠刮一次，然后用木抹子压光压平，在混凝土收水初凝后使用铁抹子压光。

4) 混凝土养护：混凝土浇筑12小时左右进行洒水养护，每天洒水不得少于三次，并以表面潮湿为宜。养护时间不少于7天。

5) 浇筑混凝土过程中，对桩头钢筋上的污染砂浆应及时用铁刷清理干净。

技 术 交 底 记 录

表C2-1 资料编号

工 程 名 称 宝龙仕家小区一期 交底日期 2018年9月2日

a

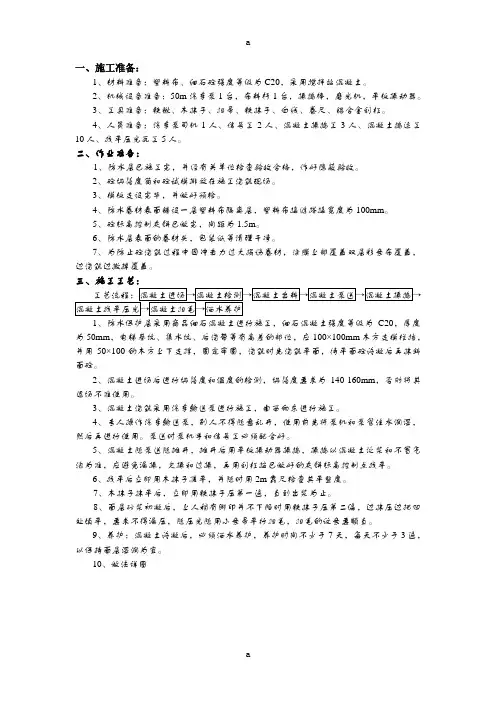

a 一、施工准备：

1、材料准备：塑料布、细石砼强度等级为C20，采用搅拌站混凝土。

2、机械设备准备：50m汽车泵1台，布料杆1台，振捣棒，磨光机，平板振动器。

3、工具准备：铁锹、木抹子、扫帚、铁抹子、白线、卷尺、铝合金刮杠。

4、人员准备：汽车泵司机1人、信号工2人、混凝土振捣工3人、混凝土捣运工10人、找平压光瓦工5人。

二、作业准备：

1、防水层已施工完，并经有关单位检查验收合格，作好隐蔽验收。

2、砼坍落度筒和砼试模排放在施工浇筑现场。

3、模板支设完毕，并做好预检。

4、防水卷材表面铺设一层塑料布隔离层，塑料布接缝搭接宽度为100mm。

5、砼标高控制灰饼已做完，间距为1.5m。

6、防水层表面的卷材头，包装纸等清理干净。

7、为防止砼浇筑过程中因冲击力过大损伤卷材，涂膜上部覆盖双层彩条布覆盖，边浇筑边撤掉覆盖。

三、施工工艺：

工艺流程：混凝土进场→混凝土检测→混凝土出料→混凝土泵送→混凝土振捣→混凝土找平压光→混凝土扫毛→洒水养护

1、防水保护层采用商品细石混凝土进行施工，细石混凝土强度等级为C20，厚度为50mm，电梯基坑、集水坑、后浇带等有高差的部位，应100×100mm木方支模栏挡，并用50×100的木方上下支撑，固定牢固，浇筑时先浇筑平面，待平面砼终凝后再抹斜面砼。

2、混凝土进场后进行坍落度和温度的检测，坍落度要求为140-160mm，否则将其退场不准使用。

3、混凝土浇筑采用汽车输送泵进行施工，由西向东进行施工。

4、专人操作汽车输送泵，别人不得随意乱开，使用前先将泵机和泵管注水润湿，然后再进行使用。泵送时泵机手和信号工必须配合好。

5、混凝土随泵送随摊开，摊开后用平板振动器振捣，振捣以混凝土泛浆和不冒气泡为准，应避免漏振，欠振和过振，再用刮杠按已做好的灰饼标高控制点找平。

6、找平后立即用木抹子搓平，并随时用2m靠尺检查其平整度。

7、木抹子抹平后，立即用铁抹子压第一遍，直到出浆为止。
