供热管道施工安全技术交底

技术交底记录

工程名称 枫林华府小区供热工程 交底部位 室外供热管道安装

合同编号 日期

交底内容：

一、范围：

本工艺标准适用于民用建筑群（小区）饱和蒸汽压力不大于0.8MPa,热水温度不超过150℃的室外采暖及生活热水供应管道（包括直埋、地沟或架空管道）安装工程。

二、 施工准备：

1、 材料要求

①管材:无缝钢管 应有产品合格证,管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平等缺陷.

②管件符合现行标准，有出厂合格证、无偏扣、乱扣、方扣、断丝和角度不准等缺陷。

③各类阀门有出厂合格证,规格、型号、强度和严密性试验符合设计要求。丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤.

④附属装置：减压器、疏水器、过滤器、补偿器、法兰等应符合设计要求应有产品合格证及说明书。

⑤型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。

2、主要机具：

①机具:砂轮锯、套丝机、台钻、电焊机、煨弯器等。

②工具：套丝板、压力案、管钳、活板子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、水平、小线等。

3、作业条件：

①安装无地沟管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。

②安装地沟内的干管，应在管沟砌完后，盖沟盖板前,安装好托吊卡架。

③安装架空的干管，应先搭好脚手架，稳装好管道支架后进行.

三、操作工艺

1工艺流程：

直埋：

→ 防 腐 保 温

放线定位 → → 挖 管 沟 → 管道敷设 → 补偿器安装 → 水压试验 →

→ 砌井、铺底砂

防腐保温修补 → 填盖细砂 → 回填土夯实

2 直埋管道安装：

① 根据设计图纸的位置，进行测量，打桩、放线、挖土、地沟垫层处理等. 技术交底记录

工程名称 枫林华府小区供热工程 交底部位 室外供热管道安装

供热管道工程施工安全教育

供热管道工程是城市基础设施的重要组成部分，关系到千家万户的供暖和生活品质。在施工过程中，安全管理至关重要，不仅关系到施工人员的生命安全，也关系到工程质量和进度。为了确保供热管道工程施工安全，我们必须加强安全教育，提高施工人员的安全意识，遵守安全规定，掌握安全操作技能。

一、加强安全教育

1. 施工前安全培训：施工前，施工单位应组织对施工人员进行安全教育培训，使其了解工程特点、施工流程、安全规定和应急预案。培训内容应包括施工现场安全知识、施工机械操作安全、高处作业安全、电气安全等。

2. 安全技术交底：施工过程中，项目技术负责人应向施工人员详细讲解施工方案、技术要求和安全注意事项，确保施工人员掌握相关安全知识。

3. 安全警示标识：施工现场应设置明显的安全警示标识，提醒施工人员注意安全，防止意外事故发生。

二、遵守安全规定

1. 施工人员应严格遵守施工现场的各项安全规定，做到不违章作业、不违反操作规程。

2. 施工过程中，应按照施工方案和设计要求进行操作，不得擅自改动施工方案。

3. 施工人员应正确佩戴安全防护用品，如安全帽、安全带、防护眼镜、防护手套等。

4. 施工机械应定期进行检查、维护，确保设备安全运行。操作人员应熟练掌握机械操作技能，严格遵守操作规程。

三、掌握安全操作技能

1. 施工人员应掌握施工现场的安全操作技能，如高处作业、电气设备操作、机械设备操作等。

2. 施工过程中，应严格按照操作规程进行作业，不得冒险作业。

3. 施工人员应掌握急救知识，遇到突发状况时能及时进行自救和互救。

四、落实安全责任 1. 施工单位应建立健全安全责任制度，明确各级领导和施工人员的安全责任。

2. 施工过程中，各级领导和施工人员应认真履行安全责任，确保施工现场安全。

3. 施工单位应加强对施工现场的巡查，及时发现安全隐患，确保整改到位。

总之，供热管道工程施工安全至关重要。通过加强安全教育、遵守安全规定、掌握安全操作技能和落实安全责任，可以有效降低施工过程中的安全风险，确保工程质量和进度。施工单位应高度重视施工安全，为施工人员创造一个安全、文明的施工环境。

一、施工准备：

1.操作人员

主要操作人员以管工、电焊工、气焊工为主，起重工配合。

2.施工用料及施工措施用料

⑴ 施工用料 按材料计划备好用料，及时送到现场，能达到配套及陆续供应。主要材料为20#钢直埋保温管配套的管件和阀门。

⑵ 施工措施用料 主要施工措施用料为预制平台用料和系统试压用料两部分，管材、型钢及道木等。

（3）主要施工机具 施工机具主要为汽车起重机、电焊机、砂轮切割机、坡口机、电动试压泵、气焊工具、手握砂轮机、水平尺、扳手、管钳、手锤等。

二、施工工艺:

1.管道预制

（1）管子切割

DN≤150采用砂轮切割机，DN≥200采用氧乙炔火焰切割，氧乙炔火焰切割后要将氧化铁清理净，管端打磨平整。

（2）坡口加工及对口

坡口采用坡口机、手握砂轮机、锉刀进行加工。其坡口形式及对口：壁厚≤3mm为"I"形口（不开坡口），对口间隙0-1.5mm；壁厚>3mm开60°-70°"V"形坡口，钝边1~1.5mm，对口间隙2~3mm；当不同壁厚的管子、管件组对时，其壁厚度差大于规范规定时，应接规范规定进行处理合格。

2 管道安装及检验

（1） 管口对接应符合下列规定：

1 对接管口时，应检查管道平直度，在距接口中心200mm处测量，允许偏差为1mm，在所对接钢管的全长范围内，最大偏差值不应超过10mm；

2 钢管对口处应垫置牢固，不得在焊接过程中产生错位和变形；

（2） 套管安装应符合下列规定：

1 管道穿过构筑物墙板处应按设计要求安装套管，穿过结构的套管长度每侧应大于墙厚20～25mm；穿过楼板的套管应高出板面50mm； 2 套管与管道之间的空隙可采用柔性材料填塞；

3 防水套管应按设计要求制造，并应在墙体和构筑物砌筑或浇灌混凝土之前安装就位，套管缝隙应按设计要求进行充填；

4 套管中心的允许偏差为10mm；

（3） 管道安装质量检验应符合下列规定：

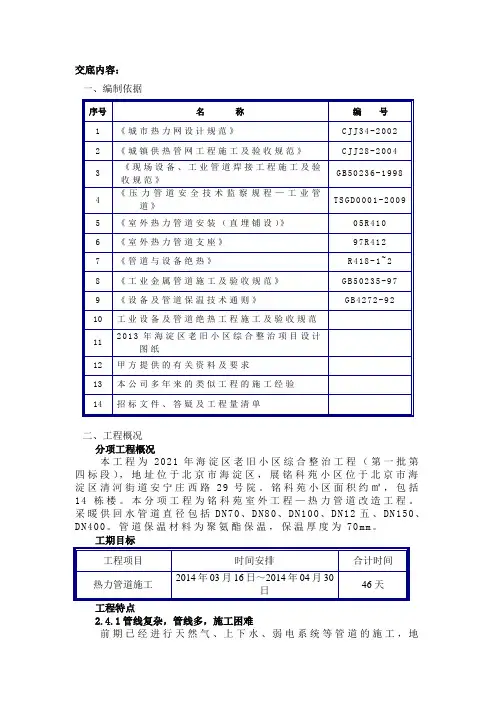

交底内容：

一、编制依据

序号 名 称 编 号

1 《城市热力网设计规范》 CJJ34-2002

2 《城镇供热管网工程施工及验收规范》 CJJ28-2004

3 《现场设备、工业管道焊接工程施工及验收规范》 GB50236-1998

4 《压力管道安全技术监察规程—工业管道》 TSGD0001-2009

5 《室外热力管道安装（直埋铺设）》 05R410

6 《室外热力管道支座》 97R412

7 《管道与设备绝热》 R418-1~2

8 《工业金属管道施工及验收规范》 GB50235-97

9 《设备及管道保温技术通则》 GB4272-92

10 工业设备及管道绝热工程施工及验收规范

11 2013年海淀区老旧小区综合整治项目设计图纸

12 甲方提供的有关资料及要求

13 本公司多年来的类似工程的施工经验

14 招标文件、答疑及工程量清单

二、工程概况

分项工程概况

本工程为2021年海淀区老旧小区综合整治工程（第一批第四标段），地址位于北京市海淀区，展铭科苑小区位于北京市海淀区清河街道安宁庄西路29号院。铭科苑小区面积约㎡，包括14栋楼。本分项工程为铭科苑室外工程—热力管道改造工程。采暖供回水管道直径包括DN70、DN80、DN100、DN12五、DN150、DN400。管道保温材料为聚氨酯保温，保温厚度为70mm。

工期目标

工程项目 时间安排 合计时间

热力管道施工 2014年03月16日～2014年04月30日 46天

工程特点

2.4.1管线复杂，管线多，施工困难

前期已经进行天然气、上下水、弱电系统等管道的施工，地下埋设管线众多，走向错综复杂。在进行热力管道开挖之前，需要了解其走向和埋设深度，做好成品爱惜。

2.4.2为幸免阻碍小区人员出行，和谐难度大

在进行热力管道施工之前，需和小区物业治理商量安排施工顺序，确保小区居民走路行车畅通，减少对小区居民日常生活的阻碍。做好沟槽开挖平安工作，保证施工安然无事故，同时必需高度重视沟槽回填工作。
