电气设备检查与维修方法

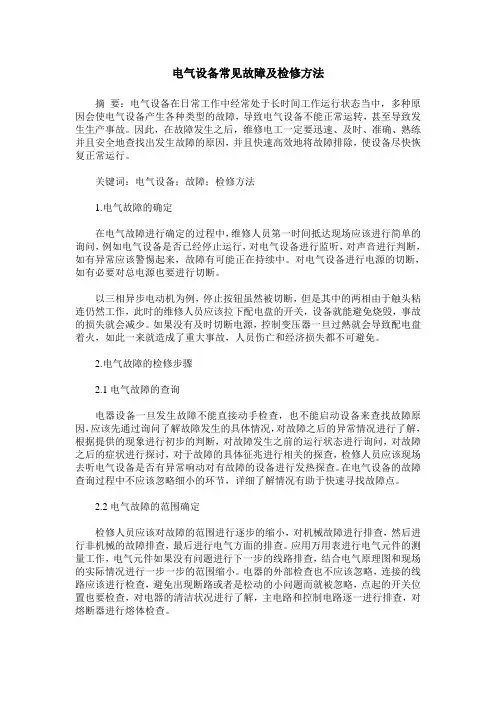

电气设备常见故障及检修方法

摘 要：电气设备在日常工作中经常处于长时间工作运行状态当中，多种原因会使电气设备产生各种类型的故障，导致电气设备不能正常运转，甚至导致发生生产事故。因此，在故障发生之后，维修电工一定要迅速、及时、准确、熟练并且安全地查找出发生故障的原因，并且快速高效地将故障排除，使设备尽快恢复正常运行。

关键词：电气设备；故障；检修方法

1.电气故障的确定

在电气故障进行确定的过程中，维修人员第一时间抵达现场应该进行简单的询问，例如电气设备是否已经停止运行，对电气设备进行监听，对声音进行判断，如有异常应该警惕起来，故障有可能正在持续中。对电气设备进行电源的切断，如有必要对总电源也要进行切断。

以三相异步电动机为例，停止按钮虽然被切断，但是其中的两相由于触头粘连仍然工作，此时的维修人员应该拉下配电盘的开关，设备就能避免烧毁，事故的损失就会减少。如果没有及时切断电源，控制变压器一旦过熱就会导致配电盘着火，如此一来就造成了重大事故，人员伤亡和经济损失都不可避免。

2.电气故障的检修步骤

2.1电气故障的查询

电器设备一旦发生故障不能直接动手检查，也不能启动设备来查找故障原因，应该先通过询问了解故障发生的具体情况，对故障之后的异常情况进行了解，根据提供的现象进行初步的判断，对故障发生之前的运行状态进行询问，对故障之后的症状进行探讨，对于故障的具体征兆进行相关的探查，检修人员应该现场去听电气设备是否有异常响动对有故障的设备进行发热探查。在电气设备的故障查询过程中不应该忽略细小的环节，详细了解情况有助于快速寻找故障点。

2.2电气故障的范围确定

检修人员应该对故障的范围进行逐步的缩小，对机械故障进行排查，然后进行非机械的故障排查，最后进行电气方面的排查。应用万用表进行电气元件的测量工作，电气元件如果没有问题进行下一步的线路排查，结合电气原理图和现场的实际情况进行一步一步的范围缩小。电器的外部检查也不应该忽略，连接的线路应该进行检查，避免出现断路或者是松动的小问题而就被忽略，点起的开关位置也要检查，对电器的清洁状况进行了解，主电路和控制电路逐一进行排查，对熔断器进行熔体检查。

电气设备维修规程

目 次

1.1 适用范围.......................................................... 1

1.2 术语和定义........................................................ 1

1.3 规范性引用文件.................................................... 1

1.4 发电机............................................................ 2

1.5 变压器............................................................ 8

1.6 异步电动机....................................................... 20

1.7 真空断路器....................................................... 27

1.8 高压隔离开关负荷开关............................................. 29

1.9 电缆............................................................. 30

1.10 电流电压互感器.................................................. 32

1.11 低压配电装置.................................................... 32

1.12 电气检修安全措施要求............................................ 33

1. 设备检维修作业需要实施许可项目时必须办理作业许可

2. 检维修作业时必须切断动力源并进行锁定，设立安全标识牌,同时指定监护人

3. 故障复杂情况下分析电气设备控制线路工作原理，在未找到故障之前不得强行送电来寻找故障点

4. 夜间工作时必须有充足的照明

5. 测量时不得用手触及表笔金属体和被测物

6. 维修设备时，要按图纸技术要求进行，一般不得随意改变电气设备原理，技术改造必须申请批准

7. 检查熔断器是否熔断，热继电器有无动作，电器元件有无烧毁、发热、断线、接线头有无脱落、连接螺钉有无松动

8. 维修时，不能为了简化维修过程而随意拆除设备保护系统，如过载、欠压、缺相等保护

9. 在10V及以下电气线路检修时，操作人员及其携带的工具等与带电体之间的距离不应小于1m。

10.采取可靠的断电措施，切断需检修设备的电源，并经启动复查确认无电后，在电源开关处挂上“禁止启动”的安全标志并加锁。

11.应对检修现场妨碍作业的障碍物进行清理，以利检修人员的现场操作和进出活动。

12.检查现场十分复杂，在检修作业前，应巡视一下周围，看有无可能出现外来侵害，如带电线路的有效安全距离，检修现场建筑物拆旧施工防护情况等。如果存在外来侵害，应在检修前做好安全防护。

13.检修作业中不做与检修作业无关的事，不谈论与检修作业无关的话题。特别是进行紧急抢修作业时更是如此。

14.如果在高处作业，使用的脚手架要牢固可靠，并且人员要站稳，在2m以上的脚手架上检修作业，要使用安全带及其他保护措施。

15.检修过程中，若需要用火时，要检查一下动火现场有无禁火标志，有无可燃烧气体或燃料油。当确认没有火灾隐患时，方能动火。如果用火时间长，温度高，范围大，还应预先准备好灭火器具，以防不测。

16.如果确需多人共同作业，要预先分析一下可能发生危险的位置和方向，并采取相应的对策后再进行作业。多人作业时，相互之间要保持一定的安全距离，以防相互碰伤。

电力行业设备检修与维护规程

第1章 设备检修与维护总则 ......................................................................................................... 5

1.1 设备检修制度 ................................................................................................................... 5

1.2 设备维护制度 ................................................................................................................... 5

第2章 变压器检修与维护 ............................................................................................................. 5

2.1 变压器检修流程 ............................................................................................................... 5

2.2 变压器维护措施 ............................................................................................................... 5

2.3 变压器故障处理 ............................................................................................................... 5
