multisim12是美国国家仪器有限公司推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。12.0是目前该软件的最高版本，现在已经成功破解，并且完全汉化，用户可放心使用，下面附带详细安装图文教程。软件包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力，再结合了直观的捕捉和功能强大的仿真，能够快速、轻松、高效地对电路进行设计和验证。
凭借multisim12.0汉化破解版，用户可以立即创建具有完整组件库的电路图，并利用工业标准SPICE模拟器模仿电路行为。借助专业的高级SPICE分析和虚拟仪器，您能在设计流程中提早对电路设计进行的迅速验证，从而缩短建模循环。与NI LabⅥEW和SignalExpress软件的集成，完善了具有强大技术的设计流程，从而能够比较具有模拟数据的实现建模测量。
multisim12的专业特色：
1、模拟和数字应用的系统级闭环仿真配合Multisim和LabVIEW能在设计过程中有效节省时间；
2、全新的数据库改进包括了新的机电模型，AC/DC电源转换器和用于设计功率应用的开关模式电源；
3、超过2,000个来自于亚诺德半导体，美国国家半导体，NXP和飞利浦等半导体厂商的全新数据库元件；
4、超过90个全新的引脚精确的连接器使得NI硬件的自定制附件设计更加容易。
multisim12.0汉化破解安装方法：
1、下载解压，双击“NI_Circuit_Design_Suite_12.0.exe”安装原版；
2、弹出对话框，选择“确定”；
3、再选择“Browse...”按纽或直接输入“C:\multisim12”，点击“Unzip”将软件解压到此处；
4、完成后，软件将自动打开安装界面，选择“Install Ni Circuit design suite 12.0”开始安装；
5、随意填入用户名、组织名，再选择“install this product for evaluation”此按纽（注册码等软件安装成后输入），点击next下一步；
仿真

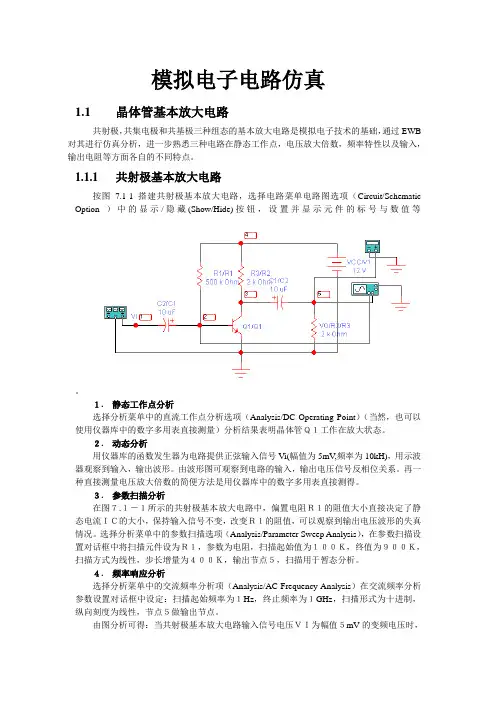

1.1.1 共射极基本放大电路
按图7.1-1搭建共射极基本放大电路，选择电路菜单电路图选项（Circuit/Schematic
Option ）中的显示/隐藏(Show/Hide)按钮，设置并显示元件的标号与数值等。
１. 静态工作点分析
选择分析菜单中的直流工作点分析选项（Analysis/DC Operating Point）（当然，也可以使用仪器库中的数字多用表直接测量）分析结果表明晶体管Ｑ１工作在放大状态。
２. 动态分析
用仪器库的函数发生器为电路提供正弦输入信号Vi(幅值为5mV,频率为10kH)，用示波器观察到输入，输出波形。由波形图可观察到电路的输入，输出电压信号反相位关系。再一种直接测量电压放大倍数的简便方法是用仪器库中的数字多用表直接测得。
３. 参数扫描分析
在图７.１－１所示的共射极基本放大电路中，偏置电阻Ｒ１的阻值大小直接决定了静态电流ＩＣ的大小，保持输入信号不变，改变Ｒ１的阻值，可以观察到输出电压波形的失真情况。选择分析菜单中的参数扫描选项（Analysis/Parameter Sweep Analysis），在参数扫描设置对话框中将扫描元件设为Ｒ１，参数为电阻，扫描起始值为１００Ｋ，终值为９００Ｋ，扫描方式为线性，步长增量为４００Ｋ，输出节点５，扫描用于暂态分析。
４. 频率响应分析
选择分析菜单中的交流频率分析项（Analysis/AC Frequency Analysis）在交流频率分析参数设置对话框中设定：扫描起始频率为１Hz，终止频率为１GHz，扫描形式为十进制，纵向刻度为线性，节点５做输出节点。
由图分析可得：当共射极基本放大电路输入信号电压ＶＩ为幅值５mV的变频电压时，电路输出中频电压幅值约为０.５Ｖ，中频电压放大倍数约为－１００倍，下限频率（Ｘ１）为１４.２２Hz，上限频率（Ｘ２）为２５.１２MHz，放大器的通频带约为２５.１２MHz。
1 / 17

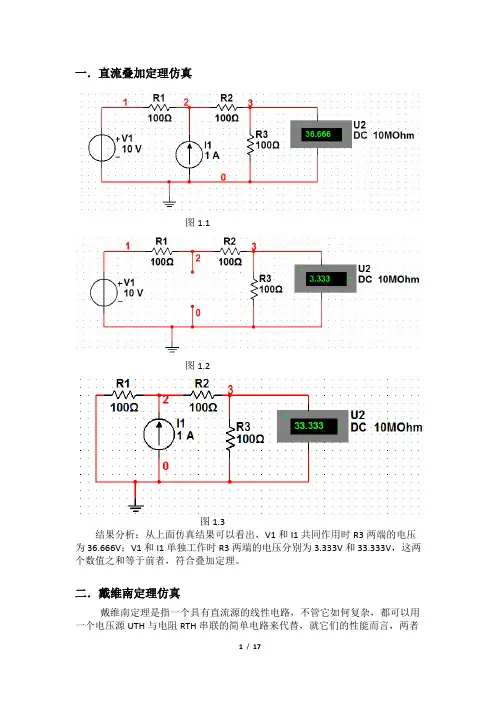

一．直流叠加定理仿真
图1.1
图1.2
图1.3
结果分析：从上面仿真结果可以看出，V1和I1共同作用时R3两端的电压为36.666V；V1和I1单独工作时R3两端的电压分别为3.333V和33.333V，这两个数值之和等于前者，符合叠加定理。
二．戴维南定理仿真
戴维南定理是指一个具有直流源的线性电路，不管它如何复杂，都可以用一个电压源UTH与电阻RTH串联的简单电路来代替，就它们的性能而言，两者 2 / 17
是相同的。
图2.1
如上图2.1电路所示，可以看出在XMM1和XMM2的两个万用表的面板上显示出电流和电压值为：IRL=16.667mA，URL=3.333V。
图2.2
如上图2.2所示电路中断开负载R4，用电压档测量原来R4两端的电压，记该电压为UTH，从万用表的面板上显示出来的电压为UTH=6V。 3 / 17
图2.3
在图2.2所测量的基础之上，将直流电源V1用导线替换掉，测量R4两端的的电阻，将其记为RTH，测量结果为RTH=160Ω。
图2.4 4 / 17
在R4和RTH之间串联一个万用表，在R4上并接一个万用表，这时可以读出XMM1和XMM2上读数分别为：IRL1=16.667mA，URL1=3.333V。
结果分析：从图2.1的测试结果和图2.4的测试结果可以看出两组的数据基本一样，从而验证了戴维南定理。
三．动态电路的仿真
1、一阶动态电路：
V11 V R110kΩC110uF120
模拟电子电路仿真
1.1 晶体管基本放大电路
共射极，共集电极和共基极三种组态的基本放大电路是模拟电子技术的基础，通过EWB对其进行仿真分析，进一步熟悉三种电路在静态工作点，电压放大倍数，频率特性以及输入，输出电阻等方面各自的不同特点。
1.1.1 共射极基本放大电路
按图7.1-1搭建共射极基本放大电路，选择电路菜单电路图选项（Circuit/Schematic
Option ）中的显示/隐藏(Show/Hide)按钮，设置并显示元件的标号与数值等。
１. 静态工作点分析
选择分析菜单中的直流工作点分析选项（Analysis/DC Operating Point）（当然，也可以使用仪器库中的数字多用表直接测量）分析结果表明晶体管Ｑ１工作在放大状态。
２. 动态分析
用仪器库的函数发生器为电路提供正弦输入信号Vi(幅值为5mV,频率为10kH)，用示波器观察到输入，输出波形。由波形图可观察到电路的输入，输出电压信号反相位关系。再一种直接测量电压放大倍数的简便方法是用仪器库中的数字多用表直接测得。
３. 参数扫描分析
在图７.１－１所示的共射极基本放大电路中，偏置电阻Ｒ１的阻值大小直接决定了静态电流ＩＣ的大小，保持输入信号不变，改变Ｒ１的阻值，可以观察到输出电压波形的失真情况。选择分析菜单中的参数扫描选项（Analysis/Parameter Sweep Analysis），在参数扫描设置对话框中将扫描元件设为Ｒ１，参数为电阻，扫描起始值为１００Ｋ，终值为９００Ｋ，扫描方式为线性，步长增量为４００Ｋ，输出节点５，扫描用于暂态分析。
４. 频率响应分析
选择分析菜单中的交流频率分析项（Analysis/AC Frequency Analysis）在交流频率分析参数设置对话框中设定：扫描起始频率为１Hz，终止频率为１GHz，扫描形式为十进制，纵向刻度为线性，节点５做输出节点。
