hdpe缠绕管施工方案

基槽开挖 报验申请表

施工单位：**建筑有限责任公司

施工项目：**道路工程

监理单位：**建设监理有限责任公司

编号：施验—A— 01

致：**建设监理有限责任公司

我单位已完成了 K0+174~K0+055段雨水主管基槽开挖 工程，按设计文件及有关规范、验评标准进行了自检，质量合格，请予以审查和验收。

承包单位（章）： **建筑有限责任公司

项目经理：

日 期：

监理审查意见：

项目监理机构： **建设监理有限责任公司

总/监理工程师：

日 期：

本表由承包单位填写，一式三份，建设、监理及承包单位各一份。

沟槽开挖与地基处理工程检验批质量验收记录

工程名称 **道路工程 分部工程 排水工程 分项工程

名称 **雨水主管

沟槽开挖

施工单位 **建筑有限责任公司 子分部工程名称 土方工程 项目经理 向毅

验收批名称、部位 K0+174~K0+055段

分包单位 / 分包项目经理 / 施工班组长 /

GB50268－2008《给水排水管道工程施工及验收规范》的规定 施工单位检查

评定记录 监理（建设）

单位验收记录

主控

项目 1 原状地基土不得扰动、受水浸泡或受冻；

2 地基承载力应满足设计要求；

3 地基处理时，压实度、厚度应满足设计要求；

一般

项目 4

沟槽开挖的允许偏差

检查项目 允许偏差（㎜） 检查点偏差值或实测值 施工单位

检查情况

槽底高程 土方 ±20

合格率 % 石方 +20，-200

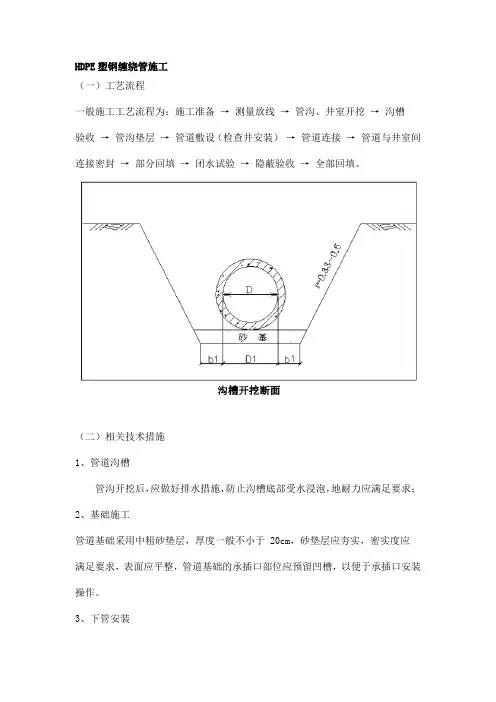

HDPE塑钢缠绕管施工

（一）工艺流程

一般施工工艺流程为：施工准备 → 测量放线 → 管沟、井室开挖 → 沟槽

验收 → 管沟垫层 → 管道敷设（检查井安装） → 管道连接 → 管道与井室间

连接密封 → 部分回填 → 闭水试验 → 隐蔽验收 → 全部回填。

（二）相关技术措施

1、管道沟槽

管沟开挖后，应做好排水措施，防止沟槽底部受水浸泡，地耐力应满足要求；

2、基础施工

管道基础采用中粗砂垫层，厚度一般不小于 20cm，砂垫层应夯实，密实度应

满足要求，表面应平整，管道基础的承插口部位应预留凹槽，以便于承插口安装

操作。

3、下管安装 要根据管材直径的大小，沟槽和施工机具设备的情况，将管材平稳缓慢的放

入沟槽底，不得与沟壁、沟底强烈撞击。

4、管道接口作业

安装前先将承插口内外表面清理干净，承口与插口处不得有任何杂质、淤泥、液体等影响承插作业的物体；检查承口端焊丝是否有短路、断裂、未固定等现象；

在承插安装前需对承口进行预热，特别是在承插口尺寸受环境温度影响的情况下，

难以承插或者承插不到位的情况，需要对承口进行预热作业，便于顺利的将插口推进至承口内。

5、承插安装

承口预热后，及时将插口与承口对接，并将插口对准承口中心线用手动葫芦

提力工具将插口慢慢插入承口内，承插深度大于 100mm。(详见：图 2 管道承插口

连接)

6、HDPE 管道与检查井连接

HDPE 检查井基础采用中粗砂基础，厚度一般不小于 20cm，检查井安装稳固后，先将承口内外表面清理干净，检查承口端焊丝是否有短路、断裂、未固定等现象，将 HDPE 管插口与检查井承口对接，并将插口对准承口中心线用手动葫芦提力工具 将插口慢慢插入检查井承口内，承插深度大于 100mm，采用 220V 电压的专用 B 型 管焊接机进行焊接操作。 当管道埋深≥6m 时，应选择环刚度较高的 HDPE 缠绕结构管材，检查井采用钢 筋混凝土检查井，由于钢筋混凝土检查井的施工工期相对较长，所以管线敷设和 井室施工一般同时进行，没有严格的先后顺序，但应保证井室墙体钢筋绑扎前，管线已敷设到位，避免因预留孔洞造成位置偏差。

HDPE缠绕管中空壁管施工工艺

集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#

中空壁缠绕管热熔收缩带连接的施工工艺

关键词：HDPE缠绕管,中空壁管,施工工艺 信息来源： 时间：11-03-06 16:15:44

1.施工准备：

①设计图纸及其他技术文件齐全，并通过会审。

②中空壁缠绕管管道系统安装前对外观和接头配合的公差进行仔细检查，必须消除管材及管件内外的污垢和杂物。

③施工现场与材料存放地温差较大时，应于安装前将管材和管件在现场放置一定时间，使其温度接近施工的环境温度。

2.施工流程

施工准备→挖土开槽→下管安装→连接→通水→验收

3.技术要点

(1)挖土开槽

①应严格控制基底高程，严禁超挖，基底设计标高以上米的浮土要人工清理至设计标高。如果局部超挖或发生扰动，可换填粒径10-15mm天然级配的砂石或中、粗砂并夯实。

②沟槽底部如有块石、碎石、砖等物体时，应铲除到设计标高以下米，并应配上天然级配砂石料，面层铺上砂土夯实；槽底不得受水浸泡或受冻。

③雨季施工，应尽可能缩短开槽长度，做到成槽快，回填快。一旦发生泡槽，应将水排除，把基底受泡软化的表层土清除，换填砂石料或中、粗砂，做好基础处理，再下管安装。

(2)下管安装

①下管可用人工或起重机进行。要保持管身平衡均匀溜放到沟槽内，严禁将管材由槽边翻滚入槽内。

②管材长短的调整，可用电锯切割，但端面应垂直平整，不应有损坏。

（3）管材的连接

管材连接采用热熔收缩带连接方式。具体施工操作如下：

①将管道严格按图纸要求的位只及坡度放好。

②预热。对接连接前将两管段各伸出一定自由长度，用专用加热工具对管段进行预热。

③将连接用管带环在管上，从管上端慢慢加热贴在管子上。加热应先从中间加热再到四周，以免产生气泡。

④逐渐加热一圈，用手轻轻抚平，贴实。然后再加热一遍，仍旧压抚一遍环带。

１

第一章 各分部分项工程施工方案及技术措施

一、工程概况

1.1本次排水工程设计范围为一标段：淮河大道——设计泵站。

1.2本次设计污水主管道管径为D500，新设污水管由东向西沿线收集沿线污水后最终排入到新设污水泵站中，污水管道设置于规划道路中心线以北27.5m处。

1.3 本次设计排水管道管材采用HDPE缠绕B型结构壁管，管材要求执行国家标准（GB/T19472.2-2004）《埋地用聚乙烯（PE）结构壁管道系统第2部分：聚乙烯缠绕结构壁管材》典型B型结构壁管，管道接口典型承插式电熔连接。

1.4编制原则

1）遵循招标文件的原则，在编制施工组织设计文字说明及附图表中，严格按照招标文件的规定，做到统一标准、规范编制。

2）遵循施工设计图纸的原则，认真阅读核对施工设计图纸，理解设计意图,严格按照设计标准和要求编制施工组织设计。

3）遵循施工技术规范和验收标准的原则，严格按施工技术规范要求优化施工方案，认真执行工程质量检验和验收标准。

4）遵循实事求是的原则，在编制施工组织设计时，根据本工程特点，从实际出发，科学组织，合理安排，均衡施工，达到快速、有序、优质、高效。

二、准备工作

架设动力线路时，与有关单位联系提供借用动力电源挂表计量，按 ２ 照三相五线制标准合理架设线路。并配制2台120kW发电机以备线路发生故障时或停电时使用。

2.1开挖沟槽

挖土采用人机配合法施工，当挖掘机挖至槽底时应预留20cm的原状土，采用人工清底，如遇有特殊情况应及时与监理和设计联系，商议解决办法。若工程施工期处于冬季，必须做好全系统设备防冻、保温。

（1）施工排水和降水

1）排水采用明排法时，施工时先挖好两侧排水沟（30×30cm），且每20m设置一个集水井，用砖砌筑。

2）在土质较差处，采用井点降水。

2.2 HDPE管施工

（1）基础处理

基坑找平后，铺填15cm粗砂垫层，垫层与槽底同宽，采用人工夯实并找平。
