高速公路质量通病防治手册

……………………………………………………………最新资料推荐…………………………………………………

最新精品资料整理推荐，更新于二〇二一年一月二十七日2021年1月27日星期三20:47:59 浦南高速公路AJ合同段

质量通病防治手册

江苏东南交通工程咨询监理有限公司

二00六年二月

编制说明

为加强工程质量的主动监理和超前管理，提高质量保证体系各环节的管理水平，我办结合福建省高速公路施工的特点，组织人员编写了《高速公路质量通病防治手册》一书。该书在编写中不仅收录了一般高速公路常见的质量通病的原因分析和防治措施，同时也加入了一些在施工过程中经常出现问题的原因分析和防治措施。监理人员在施工过程中对照类似的情况，及时加以处治，保证工程质量。

一、路基工程

(1) 路基出现纵向裂缝和错台

形成原因

1、清表不到位，路基基底存在软弱层。

2、沟塘清淤不彻底，清淤回填不均匀或压实度不足。

3、路基压实度不均匀。

防治措施

1、应认真清表并及时清查路基底暗沟、暗塘。

2、沟、塘淤泥应清理干净，并采用水稳定性好的材料严格分层回填，并达到设计要求压实度。

3、严格控制重路基压实度。

(2) 路基出现滑裂面

形成原因

1、基底存在软土且软土厚度不均匀。

2、淤泥清除换填不彻底。

3、填土速率过快。

防治措施

1、软土处理要到位，并及时清查暗沟、暗塘。

2、加强沉降和侧向位移观测，及时发现侧滑苗头。

(3) 路基碾压出现“弹簧”

形成原因

1、碾压时土的含水量超过最佳含水量较多。

2、高塑性粘性土“砂化”未达到应有的效果。

3、翻晒不均匀。

4、碾压层下存在软弱层。

防治措施

1、低塑性高含水量的土应翻晒到规定程度方可碾压。

2、高塑性粘性土必须严格控制填筑时的含水量。 ……………………………………………………………最新资料推荐…………………………………………………

最新精品资料整理推荐，更新于二〇二一年一月二十七日2021年1月27日星期三20:47:59 3、对产生“弹簧”的部位翻挖晾晒或挖除换填处理重新碾压。

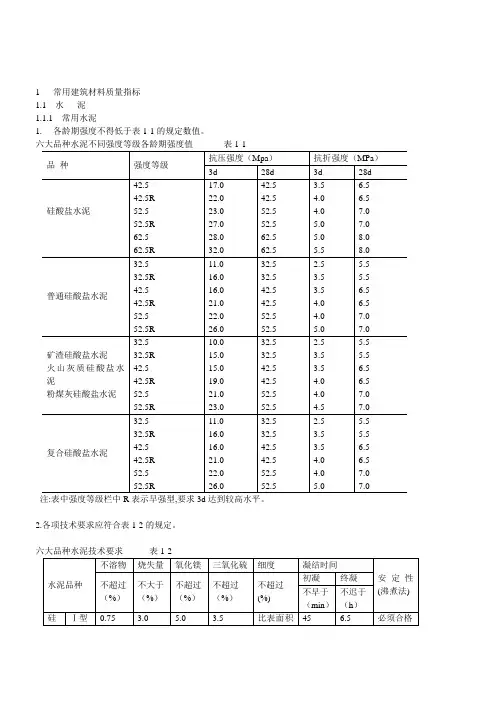

1 常用建筑材料质量指标

1.1 水 泥

1.1.1 常用水泥

1. 各龄期强度不得低于表1-1的规定数值。

六大品种水泥不同强度等级各龄期强度值 表1-1

品 种 强度等级 抗压强度（Mpa） 抗折强度（MPa）

3d 28d 3d 28d

硅酸盐水泥

42.5

42.5R

52.5

52.5R

62.5

62.5R 17.0

22.0

23.0

27.0

28.0

32.0 42.5

42.5

52.5

52.5

62.5

62.5 3.5

4.0

4.0

5.0

5.0

5.5 6.5

6.5

7.0

7.0

8.0

8.0

普通硅酸盐水泥 32.5

32.5R

42.5

42.5R

52.5

52.5R 11.0

16.0

16.0

21.0

22.0

26.0 32.5

32.5

42.5

42.5

52.5

52.5 2.5

3.5

3.5

4.0

4.0

5.0 5.5

5.5

6.5

6.5

7.0

7.0

矿渣硅酸盐水泥

火山灰质硅酸盐水泥

粉煤灰硅酸盐水泥 32.5

32.5R

42.5

42.5R

52.5

52.5R 10.0

15.0

15.0

19.0

21.0

23.0 32.5

32.5

42.5

42.5

52.5

52.5 2.5

3.5

3.5

4.0

4.0

4.5 5.5

5.5

6.5

6.5

7.0

7.0

复合硅酸盐水泥 32.5

32.5R

42.5

42.5R

52.5

52.5R 11.0

16.0

16.0

21.0

22.0

26.0 32.5

32.5

42.5

42.5

52.5

52.5 2.5

3.5

3.5

4.0

4.0

5.0 5.5

5.5

6.5

6.5

7.0

7.0

注:表中强度等级栏中R表示早强型,要求3d达到较高水平。

2.各项技术要求应符合表1-2的规定。

六大品种水泥技术要求 表1-2

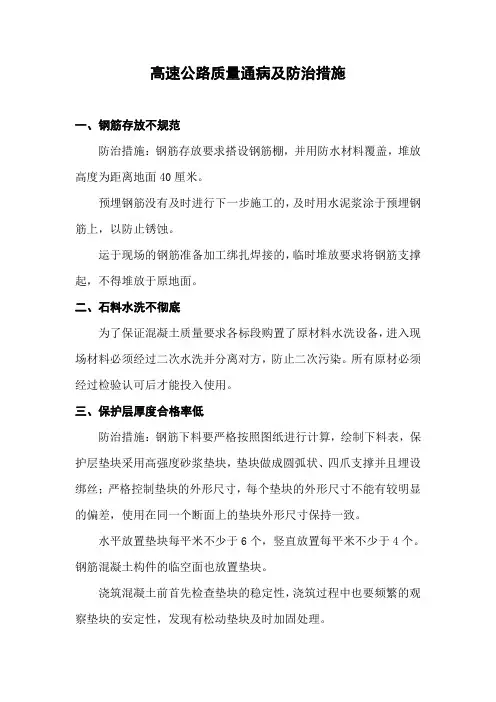

高速公路质量通病及防治措施

一、钢筋存放不规范

防治措施：钢筋存放要求搭设钢筋棚，并用防水材料覆盖，堆放

高度为距离地面40厘米。

预埋钢筋没有及时进行下一步施工的，及时用水泥浆涂于预埋钢

筋上，以防止锈蚀。

运于现场的钢筋准备加工绑扎焊接的，临时堆放要求将钢筋支撑

起，不得堆放于原地面。

二、石料水洗不彻底

为了保证混凝土质量要求各标段购置了原材料水洗设备，进入现

场材料必须经过二次水洗并分离对方，防止二次污染。所有原材必须

经过检验认可后才能投入使用。

三、保护层厚度合格率低

防治措施：钢筋下料要严格按照图纸进行计算，绘制下料表，保

护层垫块采用高强度砂浆垫块，垫块做成圆弧状、四爪支撑并且埋设

绑丝；严格控制垫块的外形尺寸，每个垫块的外形尺寸不能有较明显

的偏差，使用在同一个断面上的垫块外形尺寸保持一致。

水平放置垫块每平米不少于6个，竖直放置每平米不少于4个。

钢筋混凝土构件的临空面也放置垫块。

浇筑混凝土前首先检查垫块的稳定性，浇筑过程中也要频繁的观

察垫块的安定性，发现有松动垫块及时加固处理。四、混凝土质量不均匀

防治措施：要求各标段拌和站选用熟练的技术操作工，每拌一盘

灰现场严格控制坍落度，且拌和站必须装有电子计量设备，定期保养

和检查维修拌和站装备是否有偏差出现。

对进场原材料的各种技术指标严格按照规范进行试验，不合格的

不得用于现场施工，及时检测准备用于拌合的现场材料的含水量，拌

合前一小时通知拌和站所拌混凝土的部位、标号、组成设计等，使拌

和站提前安排出料，拌和站放专人检测砼的各项指标。不满足要求的

严禁运于现场施工，保证砼质量。

五、混凝土振捣不规范

防治措施：要求各标段选用振捣工必须是有经验的熟练工，每层

浇筑厚度不大于20厘米，用插入式振动器时，移动间距不应超过振

动器作业半径的1.5倍；与侧模应保持5～l0厘米的距离；插入下层

混凝土5～l0厘米；每一处振动完毕后应边振动边徐徐提出振动棒；

应避免振动棒碰撞模板、钢筋及其他预埋件。

表面振动器的移位间距，应以使振动器平板能覆盖已振实部分

高沁高速公路施工工艺

质量通病防治手册

隧道工程

一、超欠挖

1.1原因分析

① 测量放样不精确；

② 岩石隧道爆破施工不到位或围岩坍落；

③ 挖掘机开挖时直接开挖到设计预留的开挖轮廓边缘；

④ 地质情况较差、土体垂直节理发育、稳定性差、局部出现坍塌；

⑤ 掌子面开挖后架设拱架前不进行初喷,导致粉质黄土失水松散掉块；

1.2 防治措施

① 测量放样时要精确标出开挖轮廓线，在开挖过程中控制好开挖断面，做到测量精确；

② 岩石隧道爆破开挖时要严格按照爆破施工技术交底进行提前准备，精确控制好炮眼间距，并严格按照技术参数装入药量，不能忽多忽少；

③ 在开挖过程中还需根据实际情况确定预留变形量，应将施工中可能发生的围岩变化情况（掉块或坍落）进行考虑；

④ 在施作超前小导管时要控制好外插角，防止因外插角过大造成超挖；

⑤ 预留开挖轮廓边缘线，在开挖过程中采用人机配合，避免机械开挖造成超、欠挖现象；

⑥ 地质情况较差、局部出现坍塌时根据实际情况尽快施作初期支护进行封闭处理；

⑦ 开挖到设计轮廓线位置后立即进行初喷封闭开挖面，再架设型钢拱架；

二.超前小导管外插角、孔距、孔深偏差超标

2.1原因分析

施工人员不认真，现场交底和监控不够。

2.2处理措施

（1）严格按照设计要求进行布点、施作，对标检查，并经监理工程师检查符合设计即验标要求后方可进入下道工序施工。

（2）加强技术交底，使一线施工操作人员心理明白。

（3）严格工序质量责任制，严格奖罚兑现。

三.黄土隧道开挖后的坍落 3.1原因分析

黄土隧道开挖后裂缝发育较快，若为富水地段，在自重作用下可随时出现坍落。

粉砂质黄土内聚力差。

3.2防治措施

黄土隧道应在开挖后尽快施作临时支护，及时封闭成环，并加快混凝土衬砌施作，以保证施工安全。

粉砂质黄土加密挂网，先采取小风压初喷一层。

四.富水隧道隧底开挖时拱顶沉降量大

4.1原因分析

① 黄土颗粒间潜水量大,地基承载力降低;
