自动化设备机械加工件来料检验标准

来料检验规范1. 引言来料检验是供应链管理中的重要环节，其目的是确保原材料和零部件的质量符合生产要求，以保证最终产品的质量稳定性和性能可靠性。

来料检验规范主要规定了来料检验的基本要求、程序和方法，以及质量标准的判定等内容，为供应商和质量管理人员提供指导。

2. 来料检验基本要求来料检验的基本要求包括以下几个方面： - 准备工作：确保检验所需的设备、工具和检验环境的准备充分，并按照规定进行校准和验证。

- 检验程序：制定明确的检验程序，确保来料检验的流程清晰、严谨，并记录相关的检验数据。

- 检验人员：保证来料检验人员具备足够的专业知识和技能，并进行相应的培训和考核。

- 检验标准：依据产品要求和质量标准，制定相应的来料检验标准，并将其与供应商进行沟通和确认。

3. 来料检验程序来料检验程序包括以下几个基本步骤： 1. 样品接收：在来料到达时，进行样品接收和登记，并确保样品代表性和完整性。

2. 外观检验：对来料进行外观检查，包括尺寸、颜色、表面质量等方面的检验。

3. 物理性能检验：对来料进行物理性能测试，包括强度、硬度、密度等方面的检验。

4. 化学成分检验：对来料进行化学成分测试，如含量分析、元素分析等。

5. 材料鉴别：使用相应的测试方法和工具进行来料的材料鉴别，确认材料的真实性和原材料的符合性。

6. 尺寸检验：通过测量和检验来料的尺寸准确性，确保其符合图纸和设计要求。

7.功能性能检验：根据产品的功能要求，进行来料的功能性能测试，以确保其满足产品的使用要求。

8. 检验记录：对每个来料样品的检验过程和结果进行详细记录和存档。

4. 质量标准的判定质量标准的判定是来料检验的重要环节，主要包括以下几个方面： - 合格标准：根据产品要求和质量标准，制定合格的定义和界限，对来料进行判定。

- 不合格处理：对不符合质量标准的来料，按照相应的不合格处理程序进行处理，包括退货、返修等。

- 问题解决：对于出现的质量问题，及时与供应商沟通，共同解决问题，并采取预防措施避免类似问题的再次发生。

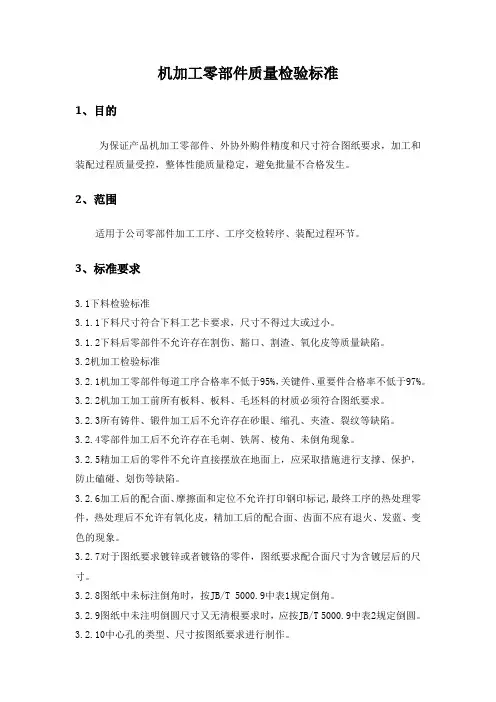

机加工零部件质量检验标准1、目的为保证产品机加工零部件、外协外购件精度和尺寸符合图纸要求，加工和装配过程质量受控，整体性能质量稳定，避免批量不合格发生。

2、范围适用于公司零部件加工工序、工序交检转序、装配过程环节。

3、标准要求3.1下料检验标准3.1.1下料尺寸符合下料工艺卡要求，尺寸不得过大或过小。

3.1.2下料后零部件不允许存在割伤、豁口、割渣、氧化皮等质量缺陷。

3.2机加工检验标准3.2.1机加工零部件每道工序合格率不低于95%，关键件、重要件合格率不低于97%。

3.2.2机加工加工前所有板料、板料、毛坯料的材质必须符合图纸要求。

3.2.3所有铸件、锻件加工后不允许存在砂眼、缩孔、夹渣、裂纹等缺陷。

3.2.4零部件加工后不允许存在毛刺、铁屑、棱角、未倒角现象。

3.2.5精加工后的零件不允许直接摆放在地面上，应采取措施进行支撑、保护，防止磕碰、划伤等缺陷。

3.2.6加工后的配合面、摩擦面和定位不允许打印钢印标记,最终工序的热处理零件，热处理后不允许有氧化皮，精加工后的配合面、齿面不应有退火、发蓝、变色的现象。

3.2.7对于图纸要求镀锌或者镀铬的零件，图纸要求配合面尺寸为含镀层后的尺寸。

3.2.8图纸中未标注倒角时，按JB/T 5000.9中表1规定倒角。

3.2.9图纸中未注明倒圆尺寸又无清根要求时，应按JB/T 5000.9中表2规定倒圆。

3.2.10中心孔的类型、尺寸按图纸要求进行制作。

3.2.11所有内径、外径、轴类加工表面粗糙度必须严格按照图纸制作。

4、职责和要求4.1技术部负责按照产品设计确认产品关键件、重要件并提供清单；负责产品在生产制作过程中图纸尺寸的修改和提供技术支持。

4.2工艺部负责确认关键工序和重要工序并制定工艺文件；负责产品制作过程中加工工艺的指导和工艺文件的制定并监督工作执行情况。

4.3 生产部负责按照最新版设计图纸和工艺文件进行派工，并将图纸和工艺卡一并交给操作者。

操作者在加工前必须熟悉图纸尺寸要求和工艺制作流程要求，熟练掌握本工序所用的工装、夹具和量具的使用，并复检上道工序（如：下料）零部件是否存在尺寸不合格或外观缺陷等质量问题。

隔离并标识来料检验报告特采选用退货 供应商NGOK 跟进签批1. 目的：确保来料质量符合本公司规定要求。

2. 范围：适合公司原辅材料及外加工半成品的检验。

3. 职责：质控部：负责材料的检验。

4．作业流程：5．公司来料按类别分类为：纸张类、辅料类、外协类。

5.1 纸张类 5.1.1 术语及定义：A 、尺寸偏差（横向坚向）：对规矩型样品进行平行或垂直方向测量得到数据与标准数据比。

B 、歪斜底：对规矩型样品，进行对角线测量，对比其两者的数据差异。

C 、克重：指在一般条件下，所测量数据（不考虑环境及材料本身的含水量）。

D 、厚薄均匀度：包含同一样张的不同部位或不同样张的同一部位两组数据。

5.1.2 指标要求：来料与《来料通知单》一致，有效的标签（生产厂家、日期、批号及等级等），整批1.仓管员通知IQC 检验。

2．IQC 开始准备检验。

检验合格流程：1、IQC 依据《物料RoHS 对应清单》确认所来物料其有害物质含量是否符合要求后进行后续检验，如不符合作则直接作退货处理；2、检验物料与《收货通知单》一致性及外观有无异常。

3、据物料的抽样标准及检验标准进行验收检查，填写《来料检验报告单》。

3、检验合格后书面通知仓库办理入库手续，并挂“合格品”标识牌，注明检验状态、检验时间及检验人。

检验不合格流程：1、检验不合格的，由IQC 挂“不合格品”标识牌，通知仓库隔离并提交《来料检验报告单上报品质经理处理。

2、根据《来料检验报告单》的签批情况，进行相关处理。

3、特采与选用合格的按合格品流程入仓，选用不合格的与报告签批退货的通知仓库退供应商。

流程 操作规范OKNGIQC 验收物料通知IQC 检验仓库品质部异常处理入库纸张平整，没有卷曲，外观包装一致，包装完好。

5.1.3 抽样标准：5.1.3.1 来料为散装纸（分切纸等）的，按国标GB2828.1-2003的AQL 2.5标准进行抽检。

5.1.3.2来料为板装铜版纸、灰卡纸、单铜纸、哑粉纸的查看外观及生产日期即可。

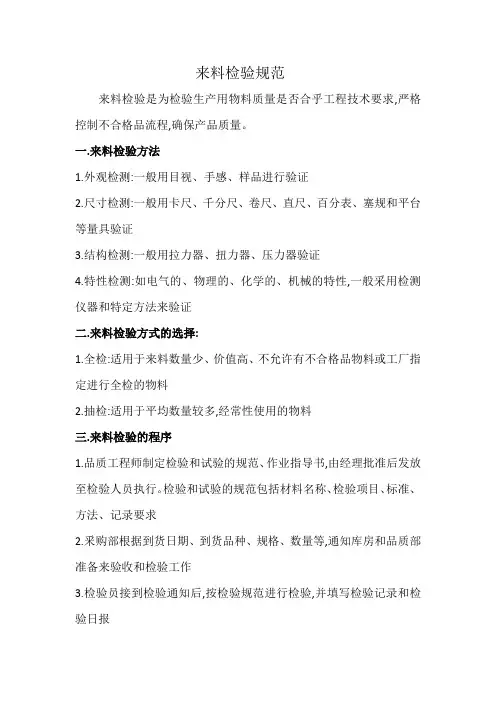

来料检验规范来料检验是为检验生产用物料质量是否合乎工程技术要求,严格控制不合格品流程,确保产品质量。

一.来料检验方法1.外观检测:一般用目视、手感、样品进行验证2.尺寸检测:一般用卡尺、千分尺、卷尺、直尺、百分表、塞规和平台等量具验证3.结构检测:一般用拉力器、扭力器、压力器验证4.特性检测:如电气的、物理的、化学的、机械的特性,一般采用检测仪器和特定方法来验证二.来料检验方式的选择:1.全检:适用于来料数量少、价值高、不允许有不合格品物料或工厂指定进行全检的物料2.抽检:适用于平均数量较多,经常性使用的物料三.来料检验的程序1.品质工程师制定检验和试验的规范、作业指导书,由经理批准后发放至检验人员执行。

检验和试验的规范包括材料名称、检验项目、标准、方法、记录要求2.釆购部根据到货日期、到货品种、规格、数量等,通知库房和品质部准备来验收和检验工作3.检验员接到检验通知后,按检验规范进行检验,并填写检验记录和检验日报4.检验完毕后,对合格的来料贴上合格标识,通知采购与库房人员办理入库手续5.如果是生产急需的来料,在来不及检验和试验时,须按紧急放行规定的程序执行6.检测中不合格的来料应及时填写《产品检验不合格品单》,由品质工程师确认并给出参考意见,提交经理作出处理:重大问题必须提交品质部经理与工程部、生产部审核后再作出处理;不合格的来料不允许入库,并进行相应标识,将移入不合格品库区.隔离,采购部按处理意见办理相关事宜;保证不合格的零件、成品不装配、不合格的产品不出7.来料检验和试验的记录由品质部文员每日收取,做好数据统计汇总后,整理成册存档备查,按规定期限妥善保存8.检验时,如来料检验员无法判定是否合格,应立即请品质工程师或经理会同验收来判定是否合格,会同验收的参与人员必须在检验记录表内签字9.回馈来料检验情况,并将来料供应商的交货质量情况及检验处理情况记录,每月汇于供应商的交货质量月报内10.来料检验员根据来料的实际检验情况,对检验规范提出改善意见11.来料检验员定期校正检验仪器、量规,保养试验设备,以保证来料检验结构的正确四、来料检验的结果1.检验合格:经来料检验员按照检验规范要求操作,来料检验员应在《检验合格证》上签名,通知采购与库房收货2.检验不合格:来料检验员按照检验规范要求操作,检岀不合格品应及时填写《产品检验不合格品单》,会同品质工程师、经理作出处理;不合格品处理有报废、让步接收特釆.、返工返修三种处理方式:重大问题必须提交品质部经理与工程部、生产部审核后再作出处理;并进行相应标识,将移入不合格品库区.隔离,通知采购部根据处理意见办理相关事宜3.让步接收特采.:即来料经检验员的检验发现其质量低于标准要求,但由于生产急需或其他原因,会同品质工程师、经理、工程部、生产部作出降级次品.的让步接收处理,会同验收的参与人员必须在检验记录表内签字方可签收过程检验规范装配过程的质量对一个产品的质量起着决定性的作用,零件的质量是合格的,但由于装配质量不合格,制造出来的产品的质量肯定不合格。

机械加工检验标准及方法(1)机械加工是现代工业生产中不可或缺的一环，机械加工检验是确保机械加工产品质量的重要环节。

为了确保机械加工产品的合格率，合理地制定适合生产的检验标准及方法是必要的。

本文将详细介绍机械加工检验标准及方法。

机械加工检验标准机械加工产生的产品有尺寸精度、表面质量、几何精度、材料硬度等多个方面的品质要求。

机械加工检验标准是指根据机械加工产品的不同品质要求，制定出一系列检验标准，用于对机械加工产品进行检验。

常见的机械加工检验标准有GB、ISO、JIS等标准。

在实际操作中，应根据机械加工产品的实际需求和使用要求，选择合适的检验标准进行检验。

同时，对于特定的机械加工产品，也可以根据实际需求制定符合实际情况的检验标准。

机械加工材料的检验方法机械加工材料的检验是确保机械加工产品质量的关键环节。

在机械加工成品的检验过程中，不仅要对成品进行检验，还要对原材料进行检验。

下面我们将详细介绍机械加工材料的检验方法。

金属材料的检验方法金属表面缺陷的检验钢材表面缺陷常见有裂纹、划痕、气泡、硅酸盐夹杂物等。

缺陷类型众多，方法不同。

一般来说，通过目视检查、手摸检查、探伤、磁粉探伤等方法可检测出钢材表面缺陷。

但有些缺陷需要通过仔细打磨能够去除，在制作机械零件时才可使用。

金属含量的检验从金属材料中提取样品，经过化学分析，就可以得到其组成。

从而判断其是什么金属及含量是否符合标准。

非金属材料的检验方法干燥状态的检验如混凝土等，在干燥状态下检测其强度。

取样检验如塑料等，可在规定的机器、水平面等条件下，按规定的方法将试样切割成均匀大小的试样，然后采用拉伸、弯曲等方法进行检验。

机械加工验收方法验收是机械加工产品交付使用前的最后一道程序。

通过验收可以确定机械加工产品是否符合质量标准，以及确认产品的使用性能是否符合用户要求。

机械加工产品的验收方法主要包括自检、互检和专家检查。

自检自检主要是由机械加工产品生产者自己进行，通过严格的自我检查，查找产品的问题，使其能够符合相应的质量标准。

机械加工件检测标准1、目的：通过严格执行三检，“首件检验”、“巡回检验”、“完工检验”将检验工件与工序控制紧密结合，对每一工序的质量问题或可能出现的质量问题不放过，不合格品不能转入下工序，从而提高产品质量。

2、适用范围：所有加工件3.检验原则3.1.检验人员必须具有一定的专业知识和实际工作经验，且能满足现行产品对检验工作的各项要求。

3.2.检验人员所用的计量器具必须是经计量部门校验合格并在规定周期内。

3.3.检验人员验收产品前应熟读相关图样和技术文件，了解零件的关键尺寸及装配关系要点。

3.4 检验人员必须严格按照图样和技术文件所规定的要求对零件进行判定。

4.检验依据检测依据按图纸及工艺卡检测5.检测种类：“工序自检”“首件检验”、“巡回检验”、“完工检验”5.1.工序自检：工件完成工序后进行自检，自检合格后在工艺卡进行签字；5.2.首件检验：批量工件必须首件检验后，才能开始加工5.2.1.对首件，根据加工工艺要求，核实首件产品或工件（毛坯）产品的质量特性是否符合要求。

对首批检查的工件，操作者必须做好自检，在操作者缺乏检测手段时，也应对工件外观质量自检，合格后送质量专员检查。

无论在任何情况下，首件检验未经检验合格，不得进行批量生产或继续加工作业。

5.2.2.工作班开始加工的第一个工件；5.2.3.调换操作者后加工的第一个工件；5.2.4. 更换（调整）工艺装备或更换模具后加工的第一个工件；5.2.5.更换材料批（炉）号后加工的第一个工件；5.2.6. 代用材料后加工的第一个工件；5.2.7.检验内容：根据检验标准的要求，核对首件产品的质量特性值是否真正符合要求；对首件检验合格，批准生产加工，首件检验不合格，进行不合格品的处理，同时分析不合格原因，采取改进措施后加工，产品继续首件检验，直至合格为止。

5.3.巡回检验：5.3.1.由检验人员在生产现场，进行日常巡回监督检查，重点监控工序质量和典型零件质量；5.3.2根据检验标准、图纸和工艺的要求、检验、核对巡检产品的质量特性值是否真正符合要求；5.3.3.若巡检某质量特性值不合格，应按《不合格品报告单》处理，同时。

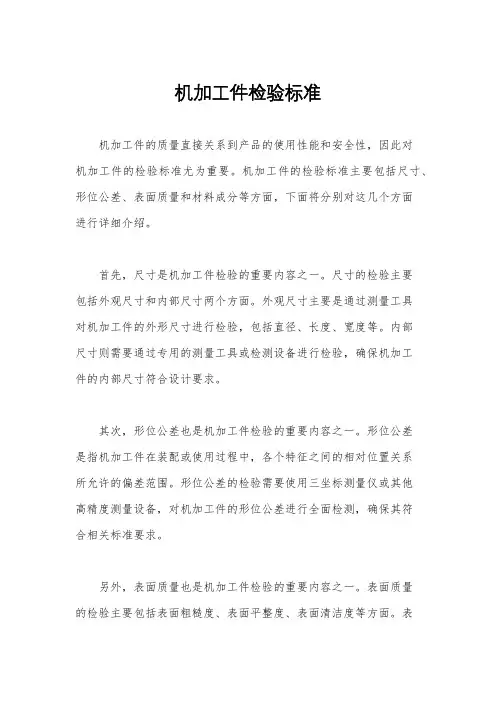

机加工件检验标准机加工件的质量直接关系到产品的使用性能和安全性，因此对机加工件的检验标准尤为重要。

机加工件的检验标准主要包括尺寸、形位公差、表面质量和材料成分等方面，下面将分别对这几个方面进行详细介绍。

首先，尺寸是机加工件检验的重要内容之一。

尺寸的检验主要包括外观尺寸和内部尺寸两个方面。

外观尺寸主要是通过测量工具对机加工件的外形尺寸进行检验，包括直径、长度、宽度等。

内部尺寸则需要通过专用的测量工具或检测设备进行检验，确保机加工件的内部尺寸符合设计要求。

其次，形位公差也是机加工件检验的重要内容之一。

形位公差是指机加工件在装配或使用过程中，各个特征之间的相对位置关系所允许的偏差范围。

形位公差的检验需要使用三坐标测量仪或其他高精度测量设备，对机加工件的形位公差进行全面检测，确保其符合相关标准要求。

另外，表面质量也是机加工件检验的重要内容之一。

表面质量的检验主要包括表面粗糙度、表面平整度、表面清洁度等方面。

表面质量的检验需要使用表面粗糙度仪、平整度测量仪等专用设备，对机加工件的表面质量进行全面检测，确保其符合产品要求。

最后，材料成分也是机加工件检验的重要内容之一。

材料成分的检验需要使用化学分析仪器对机加工件的材料成分进行检测，确保其符合设计要求，以保证产品的使用性能和安全性。

总之，机加工件的检验标准涉及到尺寸、形位公差、表面质量和材料成分等多个方面，需要使用不同的测量工具和检测设备进行全面检验。

只有严格按照相关标准要求进行检验，才能确保机加工件的质量符合产品要求，提高产品的使用性能和安全性。

来料检验规范来料检验是为检验生产用物料质量是否合乎工程技术要求，严格控制不合格品流程，确保产品质量。

一、来料检验方法：1)外观检测：一般用目视、手感、样品进行验证；2)尺寸检测：一般用卡尺、千分尺、卷尺、直尺、百分表、塞规和平台等量具验证；3)结构检测：一般用拉力器、扭力器、压力器验证；4)特性检测:如电气的、物理的、化学的、机械的特性，一般采用检测仪器和特定方法来验证。

二、来料检验方式的选择：1)全检:适用于来料数量少、价值高、不允许有不合格品物料或工厂指定进行全检的物料.2)抽检:适用于平均数量较多，经常性使用的物料.三、来料检验的程序：1)品质工程师制定检验和试验的规范、作业指导书，由经理批准后发放至检验人员执行.检验和试验的规范包括材料名称、检验项目、标准、方法、记录要求。

2)采购部根据到货日期、到货品种、规格、数量等，通知库房和品质部准备来验收和检验工作。

3)检验员接到检验通知后，按检验规范进行检验，并填写检验记录和检验日报。

4)检验完毕后,对合格的来料贴上合格标识,通知采购与库房人员办理入库手续。

5)如果是生产急需的来料，在来不及检验和试验时，须按紧急放行规定的程序执行。

6)检测中不合格的来料应及时填写《产品检验不合格品单》,由品质工程师确认并给出参考意见,提交经理作出处理；重大问题必须提交品质部经理与工程部、生产部审核后再作出处理；不合格的来料不允许入库，并进行相应标识，将移入不合格品库（区）隔离，采购部按处理意见办理相关事宜;保证不合格的零件、成品不装配，不合格的产品不出厂。

7)来料检验和试验的记录由品质部文员每日收取，做好数据统计汇总后，整理成册存档备查，按规定期限妥善保存。

8)检验时，如来料检验员无法判定是否合格，应立即请品质工程师或经理会同验收来判定是否合格，会同验收的参与人员必须在检验记录表内签字。

9)回馈来料检验情况，并将来料供应商的交货质量情况及检验处理情况记录，每月汇总于供应商的交货质量月报内.10)来料检验员根据来料的实际检验情况，对检验规范提出改善意见.11)来料检验员定期校正检验仪器、量规，保养试验设备，以保证来料检验结构的正确性。

WI指导文件机加工类产品检验要求及方法DOC NO文件编号WI-PZ-013 REV 版本A PAGE页码 3 of 9e. 金属精铸件按IT12检验，未经加工的普通铸造件按IT17检验。

f. 机加工采购原材料及外协件按IT17检验。

6.2 表面质量6.2.1 文字符号文字符号清晰、完整且与研发部下发的丝印图保持一致。

文字的涂覆层均匀、光滑、干净、牢固。

用3M 胶带反复对标识的同一部位进行3次粘接，如涂覆层无脱落，则视为合格。

6.2.2 整体结构a.结构完整，没有裂痕，无开焊现象。

b. 材料平整，无加工毛刺。

c. 门锁与机箱导通良好(在机箱的螺丝柱上拧上一个螺钉，把万用表调到二极管档，红黑表笔分别接触门锁和螺钉，万用表发出蜂鸣声则视为导通良好)。

6.2.3 涂覆层a. 涂料涂覆不允许有开裂、自然脱落现象，表面不允许有漏涂及露原底的现象。

b. 防涂覆对于起接地作用的預埋螺柱及焊板等要求防涂覆的部件，起根部涂覆层的长度不多于该件长度的20％；对于起安装作用的預埋螺柱和預埋螺母等要求防涂覆的件上，不允许有涂覆层。

C 电镀涂覆要求镀层清洁、光亮、无缺损，同一平面上的镀层颜色均匀一致，主要表面上不应有明显的镀层缺陷，如起泡、孔隙、粗糙、裂纹、脱色、局部无镀层等。

6.2.4 表面平整度使直尺下边轻轻接触试样两端翘起的边缘，从主尺上读出跨距L（mm），并测量板与主尺上表面的最大距离h，用h减去主尺厚度，即板的弓曲值D。

按下式换算成1000 mm跨距时的弓曲值d,d=D*1000*1000/(L*L）测量出原材料平整面的d值应小于0.56.2.5 表面A级：要求边、角、窗口、孔边涂覆层均匀、光滑，不允许有飞边、毛刺和积塑现象。

在。

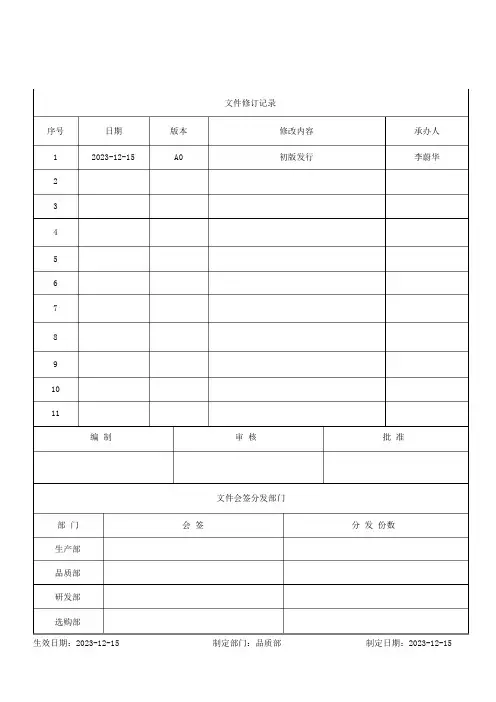

序号日期版本文件修订记录修改内容承办人12023-12-15 A0 初版发行李蔚华234567891011编制审核批准文件会签分发部门部门会签分发份数生产部品质部研发部选购部生效日期：2023-12-15 制定部门：品质部制定日期：2023-12-151.目的标准机械加工件的来料检验标准,以使各工序过程的产品质量得以掌握;2.适用范围本标准适用于机械加工件的检验,图纸和技术文件并同使用;如与国家标准和技术标准冲突时,以技术文件为准;3.引用标准本标准的尺寸未注单位为mm;GB/T 1031 外表粗糙度参数及其数值GB/T 极限与协作标准公差等级和孔轴的极限偏差表GB/T 32535 一般螺纹收尾、肩距、退刀槽和倒角GB/T 197 一般螺纹公差GB/T 1184 外形和位置公差未注公差值GB/T 1804-M 一般公差未注公差的线性和角度尺寸的公差GB/T 5277 紧固件螺栓和螺钉通孔4.检验方案：GB/T2828 最版；特别抽样水准S-1,尺寸/性能类AQL=AC/Re0/1；外观 AQL=；月综合抽检良率外观＜1%, 尺寸构造＜%;5.检验设备/工具：1.游标卡尺2.千分尺3.内径千分尺4.塞尺5.高度仪6.螺纹规、环7.针规8.大理石平台9.万用表/兆欧表10.色板6.术语及定义外观面定义： A 级外表：在使用过程中常常被客户观察且被关注的局部如：作业平台,操作面板等;B 级外表：在使用过程中很少被客户观察的局部且不会过分关注如：底部机加件、设备内部件;这些外表允许有稍微外观不良;C 级外表：在使用过程中不会被客户看到的外表局部如：结合部位;此外表的外观缺陷应合理而且不至于给客户觉得该产品质量不佳;7.检验步骤：7.1 包装要求：全部物料必需使用相应的垫料、间隔物、填充物包装,避开运输过程遭到破坏,每单片产品之间必需隔开, 避开相互碰撞导致不良,检验前觉察有不符合的包装方式,检验人员有权拒绝接收;外包装必需具有足够的抗外力强度,以便能保护内部包装物,有色金属制品如铜、铝制品需用报纸或塑料膜包覆；黑色金属需涂覆防锈油;检验人员觉察有外包装破损或有产品暴露的,有权拒绝接收;全部产品来料必需附带我司供给的技术图纸,或经我司认可的技术图纸,图纸清楚明白,图纸不明确或未附带图纸检验人员有权拒绝接收;产品外包装上必需贴合物料标签,标签内容包含但不限于：物料名称、物料料号、型号规格、数量及检验合格标识等,物料标签必需填写工整、完全,准确,物料标签、实物、送货单、图纸内容全都;如未依据要求,检验人员有权拒绝接收;全都性：同一料号的来料,其外形、规格尺寸、使用材料、加工工艺、外表处理、互换性、颜色、包装等均应有良好的全都性,批与批之间应没有明显差异;外观：外观检视条件及方法:--视力：校正视力以上;--目视距离：检查物距眼睛A 级面 40cm,B、C 级面距眼睛一臂之远;--目视角度：45 度~90 度检查时产品应转动;--目视时间：A 级面 15 秒/面,B、C 面10 秒/面;--灯光：大于 500 LUX 的照明度或正常公司车间照明度;外表光滑、平坦、刀纹、振纹、变形、锈蚀、裂纹、压折等；不允许有加工遗留物存留在物件上；工件不允许有毛刺、批锋;全部暴露部位包括精加工的内孔面必需去除毛刺,以不刮手为限;对机加件的外表缺陷具体标准参考下表：外观缺陷类型基材花斑浅划痕深划痕凹坑凹凸痕抛光区烧伤水印缺陷所处外表类型金属外表全部外表全部外表非拉丝和喷砂面全部外表金属外表拉丝面电镀、绝缘氧化A 级外表目视可见不允许目视可见不允许目视可见不允许目视可见不允许目视可见不允许目视可见不允许目视可见不允许目视可见不允许允许范围B 级外表不允许L≤50×,P≤2,N≥50不允许直径≤,P≤2,N≥50不允许不允许不允许S≤,N≤50C 级外表S ≤被测面积的 5%总P≤5,N≥50不允许不限制直径≤,P≤5,N≥50S ≤被测面积的 5%总不限制不限制露白镀锌、镀镍、镀铬目视可见不允许不允许S≤,P≤3修补镀铬/镀锌颗粒全部外表目视可见不允许目视可见不允许S≤,P≤1直径≤,P≤2,N≥50S ≤被测面积的 5%总直径≤,P≤5,N≥50备注尺寸构造：S 为单个缺陷面积mm2,P 为缺陷数量个,L 为缺陷长度mm,N 为缺陷的间距mm针对零件尺寸精度要求选择适宜的检验仪器,按机械加工件检验标准、有效版本图纸,对已经确认的关键尺寸进展检验;并记录指定尺寸的检验数据;其余尺寸仅作符合性验证,合格尺寸不作检验记录;只记录不合格尺寸,图纸上有明确公差要求的,依据要求进展判定;实测尺寸超出公差即为不合格;图纸未标注的依据 GB/T 1804-M 判定;如以下图：尺寸段＞6mm ＞6-30mm ＞30-120mm ＞120-400mm ＞400-1000mm ＞1000-2023mm ＞2023-4000mm中等级±±±±±±±2mm公差 m螺纹检验：螺纹规或环规需通规通止规止；但当消灭通规不通时可用经螺纹规或环规6G 检验合格的螺母或螺钉以本公司规定的扭力扭矩试装,螺钉或螺母能顺畅通过则可承受;来料 20 件以下抽取样品数量不少于 3 件进展全螺纹检验,20 件以上含抽取至少 5 件样品进展全螺纹检验;平面局部翘曲度测量依据图纸要求,图纸未标注默认依据测量,测量时需四边、四角测量八个部位,任一部位超标判定不合格;对图纸上没有明确倒角、倒圆尺寸的,依据～或～加工作业,特别状况下可依据～进展加工;除图纸明确注明不用倒角的部位外,全部部位必需倒角或倒圆;外形和位置公差的检验根本要求1）图纸上对形位公差有明确要求的,依据图纸要求进展检验;2）图纸上对形位公差没有明确要求的,其形位公差由加工工艺保证,一般不做检验；对形位公差有疑心时,需进展检验;3）客户另行要求的,以客户要求为准;外形和位置公差要求为了保证工件形位公差符合设计要求,在加工过程中,要求检测重要的形位公差要求,如回转性工件的同轴度等;未明确要求的形位公差依据GB1184-1996 的 K 级精度检验;检测方法形位公差的检测方法依据GB/T1958-1980 进展,必要时可检测工具进展检测;性能：镀锌、镀镍、镀铬等镀层附着力检验：供给商导入时需做检测,用百格刀或介刀在供给商供给的60×90×1mm3的样板同批外表处理或同批试样工件外表划1mm×1mm格子 100 个,格子深度以见到基材为准,把 3M 透亮胶纸贴在格子上,用手指抚压 10 个来回,使胶纸充分贴紧,以45°方向向上快速拉起, 在同一个位置上重复做 10 次,每次用的胶纸要更,格子不应有脱落;外表硬度检验：供给商导入时需做检测,用硬度计测试 HV、HRC 等或H 级硬度之铅笔以45º角用 5mm/s 速度 500g 力向前推动,擦拭干净后不消灭划痕为合格;镀层硬度标准依据工程图纸,图纸未标注的参考以下图：镀层工艺硬度镀层工艺硬度镀层工艺硬度镀层工艺硬度氰化镀铜100-160HV化学镍500-800HV铬750-1000HV锌酸盐镀锌100-140HV 铜160-200HV 半光亮镍400-500HV纯金浴50-80HV酸性镀锌60-90HV硫酸盐镀铜150-180HV全光亮镍500-600HV合金浴金160-240HV氰化镀锌60-90HV丝印耐化学试剂性检验：供给商导入时需做检测,用纯洁水浸过的擦布在有丝印的外表擦拭15 秒,再用酒精浸过的擦布擦拭 15 秒,最终用异丙醇浸过的擦布擦拭 15 秒,注：擦拭时施加约 500 克的压力,每秒一个来回,镀层不变色、不脱层和露底面为合格;镀层膜厚检测：供给商导入时需做检测,用膜厚仪检测镀层厚度,图纸有要求厚度的依据图纸要求,图纸未标注按≥20μm;绝缘处理检验：绝缘电阻表校准后将被测物的两端分别接在“接地”及“线路”上个接线柱上,轻轻转动摇柄使转速由慢至快并＜120 转/分钟,指针在“∞”表示开路,指针在“0”表示短路;检验根本原则供给商提交产品为试样样品或样机产品时全检验;返工返修的工件必需再次提交检验合格后才能放行;必需将产品的各检验特性都检验完毕后,方可进展综合判定;当本标准与实际效果不符且有争议时,以研发及品质部确认结果为准；标准里未表达的缺陷以我司品质部的判定标准为准;相关记录来料检验履历表来料检验特别单。

机械加工检验标准及方法一. 目的：二. 范围：三. 规范性引用文件四. 尺寸检验原则1．基本原则：2．最小变形原则：3．最短尺寸链原则：4．封闭原则：5．基准统一原则：6．其他规定五. 检验对环境的要求1．温度2．湿度3．清洁度4．振动5．电压六. 外观检验1．检验方法2．检验目距3．检测光源4．检测时间5．倒角、倒圆6．批锋、毛刺7．伤痕8．刀纹、振纹9．凹坑、凸起、缺料、多料、台阶10．污渍11．砂孔、杂物、裂纹12．防护包装七. 表面粗糙度的检验1．基本要求2．检验方法：3．测量方向4.测量部位5．取样长度八. 线性尺寸和角度尺寸公差要求1．基本要求2 线性尺寸未注公差九．形状和位置公差的检验1．基本要求3．检测方法十.螺纹的检验1．使用螺纹量规检验螺纹制件2．单项检验十一.外协加工件的检验规定1.来料检验2. 成品检验计划十二.判定规则附注：1.泰勒原则一. 目的：为了明确公司金属切削加工检验标准，使检验作业有所遵循，特制定本标准。

二. 范围：本标准适用于切削加工（包括外协、制程、出货过程）各检验特性的检验。

在本标准中，切削加工指的是：车削加工、铣削加工、磨削加工、镗削加工、刨削加工、孔加工、拉削加工和钳工作业等。

本标准规定了尺寸检验的基本原则、对环境的要求、外观检验标准、线性尺寸公差要求、形位公差要求、表面粗糙度的检验、螺纹的检验和判定准则。

注：本标准不适用于铸造、锻造、钣金、冲压、焊接加工后的检验，其检验标准另行制定。

本标准不拟对长度、角度、锥度的测量方法进行描述,可参看相关技术手册；形位公差的测量可参看GB/T1958-1980；齿轮、蜗杆的检验可参看相关技术手册。

三. 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

机械加工检验标准及方法机械加工是现代工业制造过程中重要的一环，其在制造出最终产品之前，需要进行一系列的检验工作，以保证制品的质量和性能符合预期要求。

机械加工检验是指通过形、位、公差、表面质量、硬度、力学性能、物理性能、化学成分等各项指标检测，从而判断加工件是否合格的过程。

本文将从机械加工检验标准、检验方法、常用仪器设备等方面对机械加工检验进行详细介绍。

一、机械加工检验标准机械加工检验标准是制定机械加工检验方法和技术标准的统称，包括对各项检验标准的规定和实施要求。

常见的机械加工检验标准有国内标准、行业标准和企业标准等。

其中，国内标准是国家标准化机构制定的标准，包括行业标准等；行业标准是各行业协会或中介机构制定的标准，如机床行业标准、汽车行业标准等；企业标准是企业自行制定的标准，通常适用于特殊的加工件要求。

机械加工检验标准是机械加工的重要基础，是机械加工的质量保证，是制品符合质量标准的重要保证。

对于具体的机械加工检验工作，应该根据不同的标准进行实施，以实现最佳的检验效果。

二、机械加工检验方法机械加工检验方法是机械加工检验实施的方式和手段，包括物理性能检验、化学成分检验、硬度检验、外观检验等多个方面。

1.物理性能检验：通过测量机械加工件的强度、刚度、韧性等物理性能参数，来判断其材料强度和耐久性等方面的特性。

2.化学成分检验：通过化学分析方法检测加工件的成分构成，来验证原材料是否达到质量合格标准。

3.硬度检验：通过硬度计等设备测量加工件表面的硬度，来判断其材料强度和耐久性等方面的性质。

4.外观检验：通过目观和显微观等方法对加工件表面的形状、位置、间隙、疵点、划痕、气泡、坑痕等缺陷进行检测和判断，确保加工件表面不出现质量问题。

5.公差检验：通过量具等设备对加工件的尺寸、精度、直线度、平整度、圆度等精度参数进行测量和判断，从而保证加工件的精度符合标准要求。

三、机械加工检验仪器设备1. 硬度计：硬度计是一种用来检测金属硬度的仪器。

自动化设备机械加工件来料检验标准自动化设备机械加工件来料检验标准⒈引言自动化设备机械加工件来料检验是确保进入生产流程的原材料和部件符合质量要求的重要步骤。

本标准旨在规范来料检验的流程和标准，确保产品的质量和可靠性。

⒉术语定义⑴自动化设备：指用于实现自动化生产和操作的设备，包括机械、电气、电子等组成部分。

⑵机械加工件：指通过机械加工工艺加工而成的零件或产品。

⑶来料检验：指对进入生产流程的原材料和部件进行检验，以确定其符合规定的质量要求。

⒊来料检验流程⑴接收来料：将来料送到指定的接收区域，并填写相关的检验记录。

⑵检验一致性：对来料进行一致性检验，包括尺寸检验、外观检验、材质检验等。

⑶检验合格性：根据产品的质量要求进行合格性检验，包括功能性检验、性能测试等。

⑷检验记录：对检验结果进行记录，并填写检验报告。

⑸判定检验结果：根据检验结果，对来料进行判定，判断为合格或不合格。

⑹处理不合格品：对不合格品进行处理，包括退回供应商、返修等。

⑺存储样品：对检验合格的样品进行存储，并进行相应的标识。

⒋检验标准⑴尺寸检验标准：按照产品设计图纸中规定的尺寸要求进行检验。

⑵外观检验标准：按照产品的外观标准和规定的质量要求进行检验。

⑶材质检验标准：按照产品的材质要求进行材质检验。

⑷功能性检验标准：按照产品的功能性要求进行检验。

⑸性能测试标准：按照产品的性能测试要求进行测试。

⒌法律名词及注释⑴ ISO 9001：国际标准化组织制定的质量管理体系标准，用于组织管理和产品质量监控。

⑵ GB/T 2828：中华人民共和国标准，规定了来料检验的一般规则和抽样检验的程序。

⒍附件⒎结束语本文所阐述的来料检验标准为确保自动化设备机械加工件的质量和可靠性提供了指导和规范。

适用本标准进行来料检验，能够有效降低质量风险，提高产品的一致性和合格率。

机加工自制件验收标准1、定义A级表面:自制件非常重要的装饰表面，即使用时始终可以看到的表面。

B级表面:自制件的内表面或不翻动时不能看到的表面。

C级表面:仅在自制件翻动时才可见的表面或内部部件。

2、机加工的要求1)、机加工件材料要符合图纸，选用的材料的符合国家标准。

2)、机加工件图纸未注尺寸公差参考国家标准线性尺寸的未注公差GB/T1804-f要求进行检验。

3)、机加工件图纸未注角度公差参考国家标准角度的未注公差GB/T11335-m要求进行检验。

4)、机加工件图纸未注形位公差参考国家标准形位的未注公差GB/T1184-H要求进行检验。

5)、图纸中尺寸标注为配合形式加工的，采用间隙配合，具体要求为:外配合为配作对象最大尺寸+0.01~+0.10mm:内配合为配作对象最小尺寸-0.10~-0.01。

3、机加工质量的控制1)、零件加工按照图纸加工，对图纸有标示不清、模糊、错误和对图纸产生疑问的与上级领导联系。

2)、零件加工按照工艺流程去做。

3)、零件加工过程中遇到加工错误或尺寸超出公差范围要与使用单位技术人员联系，使用单位技术人员将会确认零件可以采用或不可采用。

4)、需要划线加工的零件，加工后不允许有划线的痕迹。

5)、所有机加工的零件要去毛刺、钻孔后要倒角、棱角要倒钝(特殊要求除外)。

6)、碰到零件加工错误不应该善做主张对零件进行修改，应与使用单位技术人员联系获得技术支持。

4、机加工外观的控制 w* m1)、机加工中由于控制不力和操作不当造成机械碰伤、表面划伤的不允许存在A级表面，允许存在B,C 级表面.。

2)、变形、裂纹不允许存在A，B，C级表面3)、需要表面处理的零件表面不允许有氧化层、铁锈、凹凸不平的缺陷。

5、机加工质量检验1)、外观检验:不允许有翘曲、变形、裂纹、划伤、碰伤、凹凸不平及表面粗糙度符合要求。

2)、材料的检验:材料厚度符合国家标准。

3)、尺寸及公差的检验:零件的尺寸和公差符合图纸的要求。
