不锈钢焊接工艺技术要点与焊接工艺规程完整

不锈钢管焊接工艺规程不锈钢管焊接工艺规程一、概述不锈钢管焊接工艺规程是为了保证不锈钢管焊接质量，提高焊接效率，确保焊接安全而制定的。

本规程适用于不锈钢管的焊接工艺。

二、材料准备1. 不锈钢管材料应符合国家标准或相关技术规范要求，应进行外观检查和尺寸测量。

2. 不锈钢管材料应进行化学成分分析和力学性能测试，确保材料质量合格。

三、设备准备1. 焊接设备应符合国家标准或相关技术规范要求，包括焊接机、电源、焊接枪等。

2. 焊接设备应进行定期检查和维护，确保设备运行正常。

四、焊接工艺参数1. 焊接电流和电压应根据不锈钢管的材料和壁厚确定，确保焊接质量。

2. 焊接速度应根据不锈钢管的材料和壁厚确定，确保焊缝的均匀性。

3. 焊接温度应控制在合适的范围内，避免过高或过低导致焊接缺陷。

五、焊接操作1. 焊工应熟悉不锈钢管的焊接工艺要求和操作规程，严格按照规程进行操作。

2. 焊工应佩戴防护设备，包括焊接面罩、手套等，确保个人安全。

3. 焊工应注意焊接过程中的熔渣和气孔等缺陷，及时进行修补或更换焊条。

六、焊后处理1. 焊接完成后，应对焊缝进行外观检查和尺寸测量，确保焊缝质量合格。

2. 焊缝表面应进行清理和抛光处理，使其达到要求的光洁度。

3. 焊缝应进行无损检测，确保焊接质量合格。

七、质量控制1. 焊接过程中应进行质量控制，包括焊缝外观、尺寸、化学成分等方面的检查。

2. 焊接过程中出现问题时，应及时进行调整和修正，确保焊接质量。

3. 焊接完成后应进行质量评定，确保焊接质量符合要求。

八、安全措施1. 在焊接过程中应注意防止火花飞溅和烟尘产生，保持工作环境清洁。

2. 焊接过程中应注意防止电击和火灾等事故的发生，确保人身安全。

3. 在操作不锈钢管时应注意防止划伤和损坏管材，确保材料完好。

九、总结不锈钢管焊接工艺规程是确保不锈钢管焊接质量的重要文件，通过严格执行规程要求，可以提高焊接效率，降低焊接风险，保证焊接安全。

各相关单位和人员应严格按照本规程要求进行操作，共同维护不锈钢管焊接质量。

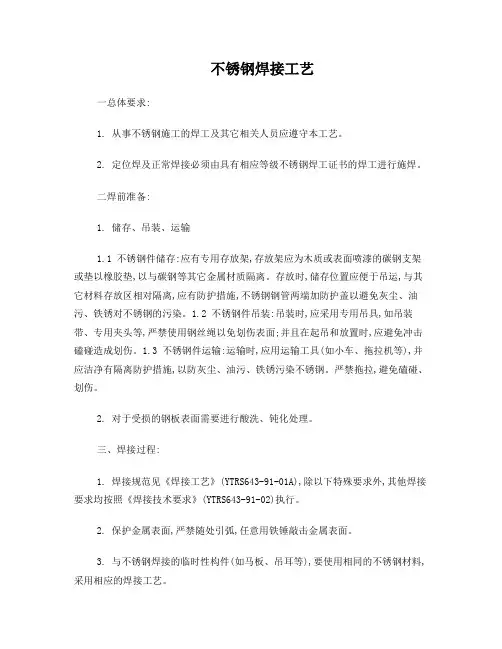

不锈钢焊接工艺一总体要求:1. 从事不锈钢施工的焊工及其它相关人员应遵守本工艺。

2. 定位焊及正常焊接必须由具有相应等级不锈钢焊工证书的焊工进行施焊。

二焊前准备:1. 储存、吊装、运输1.1 不锈钢件储存:应有专用存放架,存放架应为木质或表面喷漆的碳钢支架或垫以橡胶垫,以与碳钢等其它金属材质隔离。

存放时,储存位置应便于吊运,与其它材料存放区相对隔离,应有防护措施,不锈钢钢管两端加防护盖以避免灰尘、油污、铁锈对不锈钢的污染。

1.2 不锈钢件吊装:吊装时,应采用专用吊具,如吊装带、专用夹头等,严禁使用钢丝绳以免划伤表面;并且在起吊和放置时,应避免冲击磕碰造成划伤。

1.3 不锈钢件运输:运输时,应用运输工具(如小车、拖拉机等),并应洁净有隔离防护措施,以防灰尘、油污、铁锈污染不锈钢。

严禁拖拉,避免磕碰、划伤。

2. 对于受损的钢板表面需要进行酸洗、钝化处理。

三、焊接过程:1. 焊接规范见《焊接工艺》(YTRS643-91-01A),除以下特殊要求外,其他焊接要求均按照《焊接技术要求》(YTRS643-91-02)执行。

2. 保护金属表面,严禁随处引弧,任意用铁锤敲击金属表面。

3. 与不锈钢焊接的临时性构件(如马板、吊耳等),要使用相同的不锈钢材料,采用相应的焊接工艺。

4.焊接不锈钢钢管时,管内应通惰性气体进行净化,焊接时焊缝附近区域必须持续有氩气保护。

5.焊接不锈钢钢管时,需用TIG焊打底。

6. 使用不锈钢材质的砂轮和钢丝刷等进行打磨和清理工作。

四、焊后处理:1. 焊后应对焊缝及近缝区做酸洗、钝化处理。

2. 酸洗、钝化步骤如下:2.1 将焊缝表面清理干净。

2.2 再将酸洗、钝化膏涂抹于焊缝及近缝区具有氧化皮处,涂膜厚度为1~3mm。

2.3 反应一般为1-10分钟,0℃以下,氧化皮厚处,需适当延长时(反应时间视膏体品牌及金属氧化膜厚度而定)。

2.4待反应完全后,用抹布或丝刷擦除,清水冲净即可。

钢结构手工电弧焊焊接工艺标准范围本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。

不锈钢焊接要点与注意事项
下面是不锈钢焊接的要点和注意事项：
1.选择合适的焊接材料和焊接方法：
在不锈钢焊接时，应根据具体的应用场景，选择合适的焊接材料和焊
接方法。

常见的不锈钢焊接材料有不锈钢焊丝和不锈钢焊条。

常用的不锈
钢焊接方法有TIG焊、MIG焊和电弧焊等。

根据需要，还可以选择自动化
焊接或手工焊接。

2.准备工作：
在进行不锈钢焊接前，应进行充分的准备工作。

包括准确测量和切割
焊接材料，清除焊接表面的污垢和氧化物，以及进行匹配的预热和后焊热
处理等。

3.选择适当的焊接参数：
不锈钢的熔化温度较高，热导率较低，容易发生热传导不良和退火现象。

因此，在进行不锈钢焊接时，应选择适当的焊接参数，如电流、电压
和焊接速度等，以避免过热和退火。

4.控制焊接热输入：
5.选择合适的气体保护：
在不锈钢焊接过程中，应采取合适的气体保护措施，以防止焊缝受到
空气中的氧化和污染。

常用的保护气体有纯净的氩气、氮气和混合气体等。

6.正确操作焊接设备：
在进行不锈钢焊接时，应正确操作焊接设备，包括焊接机、电源和焊接枪等。

应按照设备的使用说明和规范进行操作，并定期检查和维护焊接设备，以确保其正常工作和安全性。

7.遵循安全操作规程：
不锈钢焊接是一项复杂的技术工艺，需要严格掌握焊接要点和注意事项。

通过选择正确的焊接材料和焊接方法，进行充分的准备工作，适当调节焊接参数，控制焊接热输入，选择合适的气体保护，以及正确操作焊接设备和遵循安全操作规程，可以有效提高不锈钢焊接的质量和安全性。

不锈钢焊接工艺要点和注意事项一、不锈钢焊接工艺要点：1.选择合适的焊接方法：不锈钢焊接常用的方法包括手工电弧焊、氩弧焊、TIG焊、MIG/MAG焊等，选择适合的焊接方法可以根据具体需求进行判断。

2.选择合适的焊接材料：不锈钢的焊接材料要和母材具有一致的化学成分、冶金性能和耐蚀性能，以保证焊接接头的质量。

3.确保焊接面干净：在焊接之前，要保证焊接面的干净度，通过刮除氧化层、油脂和其他杂质，可以使用酸性或碱性清洗剂进行清洗。

4.控制焊接参数：控制焊接电流、电压、焊接速度等参数，以保证焊接过程中的熔融状态和热输入量，避免产生过多的热应力。

5.合理选择焊接顺序：大型不锈钢构件的焊接顺序要循序渐进，避免热应力的集中和变形的发生。

6.控制焊接热输入：避免产生过多的热应力，可以采取预热、焊接层间温度控制、控制冷却速度等措施。

7.合理选用填充材料：对于一些不锈钢材料，需要选用添加元素的填充材料，以提高焊接接头的强度和耐蚀性。

8.保持密封性：焊接过程中要保持密封性，避免空气进入焊接接头，以避免氧化和腐蚀。

二、不锈钢焊接的注意事项：1.防止氧化：不锈钢焊接过程中需要避免氧化，可以使用保护性气体如氩气进行保护，避免氧气进入焊接接头。

2.注意预热和后热处理：尤其是对于厚板材料和高合金不锈钢，预热和后热处理非常重要，可以减少热应力和残余应力，提高焊接接头的强度和耐蚀性。

3.控制焊接变形：不锈钢焊接容易发生变形，可以通过控制焊接顺序和方法，以及使用临时支架等方法来减少变形。

4.注意焊接序列和方向：焊接接头的序列和方向应当遵循一定的原则，避免产生过多的焊缝和热应力集中。

5.合理选择气体保护：不锈钢焊接过程中，选择合适的气体保护有助于减少氧化和减少焊缝材料中的杂质。

6.细节处理：对于不锈钢焊接接头的边缘和焊缝部分，需要进行细致的处理，保证其质量和耐蚀性。

7.严格控制焊接质量：不锈钢焊接的质量直接影响其耐蚀性能，需要严格控制焊接质量，特别是焊接接头的表面质量和焊缝的性能。

史上最全的不锈钢焊接工艺不锈钢焊接工艺技术要点不锈钢焊管是在焊管成型机上，由不锈钢板经若干道模具碾压成型并经焊接而成。

由于不锈钢的强度较高，且其结构为面心立方晶格，易形成加工硬化，使焊管成型时：一方面模具要承受较大的摩擦力，使模具容易磨损；另一方面，不锈钢板料易与模具表面形成粘结（咬合），使焊管及模具表面形成拉伤。

因此，好的不锈钢成型模具必须具备极高的耐磨和抗粘结（咬合）性能。

我们对进口焊管模具的分析表明，该类模具的表面处理都是采用超硬金属碳化物或氮化物覆层处理。

激光焊接、高频焊接与传统的熔化焊接相比具有焊接速度快、能量密度高、热输入小的特点，因此热影响区窄、晶粒长大程度小、焊接变形小、冷加工成形性能好，容易实现自动化焊接、厚板单道一次焊透，其中最重要的特点是Ⅰ形坡口对接焊不需要填充材料。

焊接技术主要应用在金属母材上，常用的有电弧焊，氩弧焊，CO2保护焊，氧气-乙炔焊，激光焊接，电渣压力焊等多种，塑料等非金属材料亦可进行焊接。

金属焊接方法有40种以上，主要分为熔焊、压焊和钎焊三大类。

熔焊是在焊接过程中将工件接口加热至熔化状态，不加压力完成焊接的方法。

熔焊时，热源将待焊两工件接口处迅速加热熔化，形成熔池。

熔池随热源向前移动，冷却后形成连续焊缝而将两工件连接成为一体。

在熔焊过程中，如果大气与高温的熔池直接接触，大气中的氧就会氧化金属和各种合金元素。

大气中的氮、水蒸汽等进入熔池，还会在随后冷却过程中在焊缝中形成气孔、夹渣、裂纹等缺陷，恶化焊缝的质量和性能。

压焊是在加压条件下，使两工件在固态下实现原子间结合，又称固态焊接。

常用的压焊工艺是电阻对焊，当电流通过两工件的连接端时，该处因电阻很大而温度上升，当加热至塑性状态时，在轴向压力作用下连接成为一体。

各种压焊方法的共同特点是在焊接过程中施加压力而不加填充材料。

多数压焊方法如扩散焊、高频焊、冷压焊等都没有熔化过程，因而没有象熔焊那样的有益合金元素烧损，和有害元素侵入焊缝的问题，从而简化了焊接过程，也改善了焊接安全卫生条件。

1、预防不锈钢热裂纹的主要措施：（1）严格控制焊接缝中杂质的含量，同时可在焊缝金属中加入硅、钛、钼等。

（2）宜采用小直径焊条，小电流，快速焊和短弧焊；采用直流反接法，宜选用超低碳或能造成双相组织的焊条或焊丝。

2、不锈钢用焊接夹具来控制焊接变形，当简体组装后，用夹具撑住待焊区，先焊外缝，待焊缝区冷却至室温后卸下夹具，内缝经清根后再焊。

3、打底层采用“一点(或两点)“击穿断弧焊的操作手法，平均燃熄弧的频率在80～90次／min。

断弧焊类似于无基值电流的脉冲焊法，平均热输入量小。

熔池凝固快，减少过热区域和晶粒长大倾向。

且单面焊双面成型难度大。

采用“断弧焊法较为容易控制熔池成型。

当前点熔池未完全结晶时，其偏析杂质又被后续熔池所熔化，吹向熔渣，偏析杂质较为弥散，断口无宏观缺陷。

4、选用小直径焊条，小电流和小线能量的焊接规范参数。

如板状平焊打底层用2.5mm焊条。

焊接电流f=70～80A；其余层次用3.2焊条。

f=120～125A，焊接线能量控制在1OKJ/cm以下。

5、当更换焊条前，填满弧坑，并将电孤引向坡口边侧，熄弧于坡口面上。

对于出现的弧坑缩孔和夹杂物富集区。

可用角向磨光机去除，将弧坑磨成缓坡形，确定无缺陷后，再燃弧接头焊接。

6、焊道排列打乱结晶方向，使每条焊道的结晶中心偏离焊缝中心，避免了焊道中心杂质偏析物的区域聚集。

操作上焊条不摆动，窄焊道，快焊速，多层多道焊。

每道焊缝金属柱状结晶细化，优于宽焊层单道焊缝。

7、每焊完一层(或一道)焊道，立即将试件臵于水中冷却。

逐层逐道水淬，缩短焊接接头的高温停留时闻，减少过热组织和晶粒粗化倾向；并缩短奥氏体不锈钢在550~850度的敏化温度区间，提高其耐晶间腐蚀性能。

8、不锈钢埋弧焊焊接工艺：焊接不锈钢时只有适当加快焊接速度，严格控制焊丝伸出长度。

9、奥氏体不锈钢焊接磁性控制：通过采用Ar+ N2混合气体代替100％纯氩气钨极氩弧焊，并采用国产H00Cr21Nil0焊丝对304L材料进行焊接工艺试验，试验结果表明：(1)采用100％纯氩弧焊，焊缝磁导率大于1．1，不能满足设计要求；(2)当氩气中加入一定比例的氮气后，焊后焊缝磁导率小于1．1，满足设计要求，进一步分析焊缝金相组织为奥氏体+极少量铁素体；(3)当氮气量超过一定数量时，焊缝磁导率小于1．1，满足图纸要求，但是焊接过程不稳定，焊接过程中出现大量飞溅，焊缝易产生气孔；(4)只要控制氮气与氩气的体积比，完全可以保证焊缝磁导率小于1．1，并能获得良好的力学性能。

不锈钢材料焊接通用工艺规程1.1不锈钢容器生产要设专用生产场地及专用工具，场地铺橡胶或木板，不得和碳钢接触及划伤，焊接电源接地线应通过同质不锈钢板过渡到工件。

1.2 不锈钢材料产品的焊接可采用焊条电弧焊、钨极氩弧焊和埋弧焊。

1.3坡口加工可采用冷加工方法，也可用等离子弧方法加工。

焊前应对坡口进行打磨或冷加工以清除氧化物，直至显露金属光泽并打磨平整。

1.4 焊前须用丙酮和酒精将坡口表面及其两侧20mm范围内油污、杂物等清理干净，焊条电弧焊时，坡口两侧各100mm范围内涂白垩粉，以防沾附焊接飞溅。

1.5 禁止直接踩踏不锈钢表面，如须在不锈钢板上操作或进入产品内工作，则必须穿无钉鞋。

成型敲击时，须用木锤、不锈钢锤或铜锤。

1.6 装配所用的临时工艺搭子、楔铁等，必须与产品同材质，点固焊裂纹应及时铲掉重焊。

1.7奥氏体不锈钢一般焊前不预热，焊后不进行热处理。

1.8 施焊时应按焊接工艺文件的要求进行，奥氏体不锈钢在保证成型良好的前提下，焊接尽量采用小电流、快焊速、窄焊道，焊后快冷，控制在较低的线能量，焊条电弧焊时保持短弧焊。

1.9焊接时，焊缝的背面禁止与木板、橡皮、纱等有机物质接触，以防增碳。

多层焊时，每一层要彻底清渣，并控制道间温度小于或等于150℃。

1.10 焊缝正反面均应保护良好，不允许氧化发黑或表面疏松。

采用气体保护焊时，应注意焊缝背面保护及高温区焊缝的保护。

单面焊接头，背面保护可采用铜衬垫及通氩气等措施，保证背面焊透并防止氧化。

1.11 清根时尽量使用角向砂轮机打磨，一般不宜碳弧气刨清根，以防渗碳，如若用碳弧气刨清根，必须用角向砂轮机将清根的焊道打磨到金属本色，彻底将渗碳层清除干净。

不锈钢焊接工艺要点首先，材料选择是不锈钢焊接过程中的重要环节。

根据具体要求，应选择适当的不锈钢材料，如常见的奥氏体不锈钢（如304、316等）或铁素体不锈钢（如409、430等）。

不同材料的焊接性能和氩弧焊接的反应也会有所不同。

其次，预热温度对不锈钢焊接质量至关重要。

在焊接之前，应通过预热使焊件和焊缝达到一定的温度，以提高焊接接头的可靠性和完整性。

一般来说，预热温度通常为150℃至300℃之间，具体温度取决于不锈钢材料的类型、厚度和焊接电流。

焊接电流是不锈钢焊接中的另一个重要参数。

应根据不锈钢材料的类型和厚度选择适当的焊接电流。

通常情况下，焊接电流不宜过大或过小，过大容易造成过烧、烧孔等问题，过小则焊透性不好。

焊接电流应根据试验结果和实际经验进行调整。

焊接速度也是不可忽视的一个因素。

焊接速度过快会导致焊缝的深度不够，影响焊缝质量；焊接速度过慢则容易引起过烧、变形等问题。

正确的焊接速度应根据焊接电流和焊条直径等因素进行调整，以保证焊缝的质量。

保护气氛是保证不锈钢焊接质量的重要因素之一、在氩弧焊接过程中，应使用适当的保护气体（如纯氩、氩-氩气体混合物等），以防止焊接区域与空气接触，减少氧化，避免引入杂质。

保护气氛的选择和控制直接影响焊接接头的腐蚀性能和机械性能。

最后，后焊热处理是不锈钢焊接工艺中的关键步骤。

焊接完成后，应及时进行后焊热处理，以消除焊接应力和改善焊接接头的力学性能。

常用的后焊热处理方法包括固溶处理和时效处理，具体方法取决于不锈钢材料的类型和焊接工艺参数。

总结起来，不锈钢焊接工艺要点包括材料选择、预热温度、焊接电流、焊接速度、保护气氛、后焊热处理等。

合理选择这些参数以及正确的操作技术能够保证不锈钢焊接接头的质量和性能，提高焊接的可靠性和稳定性。

不锈钢焊接工艺技术要点与焊接工艺规程完整不锈钢是一种重要的金属材料，被广泛应用于船舶、化工、电力等工业领域。

在不锈钢制品的制造过程中，焊接是必不可少的工艺。

下面将详细介绍不锈钢焊接的工艺技术要点以及焊接工艺规程。

一、不锈钢焊接工艺技术要点：1.合适的焊接设备：选择合适的焊接设备对焊接质量至关重要。

通常情况下，常用的焊接设备有手动电弧焊、氩弧焊、等离子焊等。

2.合适的焊接材料：选择合适的焊接材料是确保焊接质量的重要因素。

不锈钢的不同牌号和不同材质需要使用不同的焊接材料，常用的焊接材料有焊丝、焊条等。

3.清洁净化：对于不锈钢焊接来说，杂质和污染物是影响焊接质量的主要因素之一、在焊接之前，需要对不锈钢表面进行清洗和净化处理，确保焊接接头的质量。

4.控制焊接参数：焊接参数的控制对于焊接质量的影响非常大。

包括焊接电流、焊接电压、焊接速度等参数。

焊接参数的良好控制可以保证焊接接头的牢固度和质量。

5.控制焊接热输入：不锈钢焊接中，焊接热输入量的控制非常重要。

过高的焊接热输入会使焊接接头产生变形、裂纹和变色等缺陷。

因此，需要根据不同的焊接材料和工件来调整焊接参数，控制焊接热输入。

二、焊接工艺规程：1.质量验收：在焊接之前，需要对焊接材料、焊接设备和焊工进行质量验收。

确保焊接材料和设备符合要求，焊工具有足够的焊接经验和技能。

2.自检和互检：焊接过程中需要进行自检和互检。

焊接人员应当对每道焊缝进行自我检查，确保焊缝的质量和牢固度。

同时，也需要互相检查对方的焊接接头。

3.安全措施：焊接过程中需要采取相应的安全措施，保护好自身安全和焊接设备的安全。

例如佩戴良好的防护眼镜、手套等，确保焊工的人身安全。

4.焊后处理：焊接完成后，需要对焊接接头进行相应的焊后处理。

这包括焊接接头的切割、打磨、清洗等步骤，以保证焊接接头的美观和耐腐蚀性能。

5.焊接质量控制：焊接质量的控制是工艺规程中的核心部分。

需要严格控制焊接参数和热输入量，做到焊缝的牢固度和焊缝的外观质量。

不锈钢焊接工艺规范不锈钢是一种重要的金属材料，广泛应用于建筑、化工、医药、电子等多个行业。

焊接是不锈钢的常见加工方式之一，但是不锈钢焊接工艺比一般钢材更为复杂。

若不按照规范进行操作，会影响焊接质量，甚至导致焊接缺陷。

因此，不锈钢焊接过程中的工艺规范非常重要。

一、焊接材料的准备焊接材料的准备对于不锈钢焊接工艺至关重要。

工作前，需要完全清洁工件表面，去除任何可能影响焊接质量的污物和氧化物。

在选择焊接材料时，应该根据不同的工作环境和要求选择不同的焊接材料。

通常情况下，不锈钢焊接选用的是与要焊接的材料相同或相近的材料。

二、焊接设备和工具的选择焊接设备和工具的选用也有着重要的意义，特别是在焊接过程中使用的钳子和工具。

在焊接不锈钢的过程中，需要使用没有任何划痕的不锈钢钳子和工具，以确保焊接的纯洁性。

焊接设备应当是具备先进技术、高端耐用的；操作人员应该全面了解设备的使用方法并加以熟练掌握。

三、预热与后处理预热和后处理同样是焊接不锈钢过程中不可缺少的环节。

预热可以将不锈钢材料吸收更多的热量和能量，使其在焊接过程中更容易融化和连接。

预热温度的控制应当根据不同的材料类型和焊接位置而定。

焊接完成后，需进行后处理工作。

后处理主要是指过热回火和水冷等操作，通过适当调整材料的结晶组织和孔隙度，保证焊接接缝的质量和性能。

四、环境控制环境对于不锈钢焊接工艺同样至关重要。

首先，需要确保在焊接过程中的温度、湿度和压力等因素控制在适宜范围内。

安全操作应该从环境的正确控制开始。

同时，还需要在选用焊接材料时避免使用受潮和锈蚀的材料。

最后，应该注意保证环境处于干燥、洁净的状况，防止焊缝出现氧化现象。

综上所述，规范的不锈钢焊接工艺是由精密的前期准备，先进工艺设备的选用，焊接后的必要处理及环境控制这些环节共同构成的。

遵循完整的不锈钢焊接工艺规范，才能做到焊接过程的安全高效、质量稳定。

不锈钢焊接工艺技术要点及焊接工艺规程
一、不锈钢焊接工艺技术要点：
1.熟悉基本焊接原理：包括电弧高温、金属熔融、气体保护等。

2.熟悉不锈钢材料特性：不锈钢具有高温氧化、腐蚀抗性好的特点，需要注意熔敏性和热应力等问题。

3.选择合适的焊接方法：包括TIG焊、MIG焊、电弧焊等，根据实际需求选择最合适的焊接方法。

4.控制合适的焊接参数：包括电流、电压、焊接速度等，根据材料厚度和焊缝要求等，确定最佳的焊接参数。

5.执行严格的质量检测：焊后需要进行非破坏性和破坏性检测，包括外观检查、尺寸检查、金相组织检查等。

二、不锈钢焊接工艺规程：
1.准备工作：清理焊接区域，去除油脂、灰尘等杂质，确保焊缝区域干净。

2.选择焊接材料：根据实际要求选择合适的焊丝、焊材，确保焊接质量。

3.确定焊接位置：根据焊缝要求，确定焊接位置、角度和距离。

4.调试焊机：根据焊接参数表，调整焊机电流、电压、焊接速度等参数。

5.进行试焊：根据实际情况进行试焊，根据试纸判断焊缝质量。

6.开始焊接：根据试焊结果，调整焊接参数，开始进行正式焊接。

7.完成焊接后，进行必要的质量检测：包括外观检查、尺寸测量、金
相组织分析等。

8.对焊接缺陷进行修补：如有焊接缺陷，进行修补，确保焊缝质量。

9.进行焊后热处理：对焊缝进行焊后热处理，消除焊接应力，提高焊
缝强度。

10.预防焊接变色：在焊接结束后，及时进行焊接变色的清理和处理，避免影响美观和耐腐蚀性。

11.形成完整的焊接记录：包括焊接工艺规程、焊接参数记录、检测
报告等文件，方便后续质量追溯。

不锈钢焊接工艺技术要点及焊接工艺规程随着工业化的发展，不锈钢焊接技术在现代制造业中扮演着越来越重要的角色。

不锈钢焊接工艺技术是一项高精度、高技术含量的工作，需要严格的操作规程和技术要点。

本文将介绍不锈钢焊接工艺技术的要点和规程。

一、不锈钢焊接工艺技术要点1. 焊接材料的选择不锈钢焊接材料的选择是影响焊接质量的重要因素之一。

在选择不锈钢焊接材料时，应根据焊接材料的化学成分、力学性能、耐腐蚀性能等因素进行选择。

同时，还应注意焊接材料与被焊接材料的匹配性，以确保焊接质量。

2. 焊接设备的选择不锈钢焊接设备的选择也是影响焊接质量的重要因素之一。

在选择不锈钢焊接设备时，应根据焊接材料的厚度、焊接位置、焊接方式等因素进行选择。

同时，还应注意设备的稳定性和可靠性，以确保焊接质量。

3. 焊接工艺的选择不锈钢焊接工艺的选择是影响焊接质量的重要因素之一。

在选择不锈钢焊接工艺时，应根据焊接材料的厚度、焊接位置、焊接方式等因素进行选择。

同时，还应注意工艺的稳定性和可靠性，以确保焊接质量。

4. 焊接操作的规范不锈钢焊接操作的规范是确保焊接质量的重要保障。

在进行不锈钢焊接操作时，应注意操作规程的严格执行，包括焊接前的准备工作、焊接过程中的操作要点、焊接后的处理等方面。

同时，还应注意操作人员的技术水平和操作经验，以确保焊接质量。

二、不锈钢焊接工艺规程1. 焊接前的准备工作（1）清洁被焊接材料表面，去除油污、氧化皮等杂质。

（2）对被焊接材料进行预热，以减少焊接应力和热裂纹的产生。

（3）选择合适的焊接材料和焊接设备，确保焊接质量。

2. 焊接过程中的操作要点（1）控制焊接电流和电压，确保焊接质量。

（2）控制焊接速度和焊接温度，避免焊接变形和热裂纹的产生。

（3）控制焊接气体流量和保护效果，避免氧化和污染。

3. 焊接后的处理（1）对焊接接头进行打磨和抛光，以提高表面质量。

（2）对焊接接头进行无损检测，以确保焊接质量。

（3）对焊接接头进行防腐处理，以提高耐腐蚀性能。

不锈钢管道焊接工艺(完整版)断地检查气体流量是否充足。

2.焊接操作2.1 焊接顺序：从管子的上部开始焊接，逐渐向下焊接，焊缝不得重叠。

在焊接前，应将管子表面清洁干净，以免影响焊接质量。

在焊接过程中，应注意保持电弧稳定，保证焊缝的质量。

焊接完成后，应及时清理焊渣和氧化皮，检查焊缝是否有裂纹、夹渣等缺陷。

2.2 焊接技巧：在焊接过程中，应注意控制焊接速度和电流大小，避免过快或过慢的焊接速度，以及过大或过小的电流，导致焊缝质量下降。

同时，应注意焊接的角度和位置，保证焊接质量。

在焊接过程中，应注意保护焊接区域，防止氧化或污染。

2.3 焊接质量：焊接完成后，应进行焊缝检查，检查焊缝是否有裂纹、夹渣等缺陷。

同时，还应进行焊缝无损检测，以保证焊接质量。

焊接完成后，应及时清理焊渣和氧化皮，防止影响焊接质量。

3.总结不锈钢管道的焊接工艺需要掌握一定的技巧和方法。

在焊接准备阶段，应选择合适的焊接方法、电焊机、焊材和焊接电流。

在焊接操作阶段，应注意控制焊接速度和电流大小，保护焊接区域，防止氧化或污染。

在焊接完成后，应进行焊缝检查和无损检测，及时清理焊渣和氧化皮，以保证焊接质量。

不锈钢在动平衡状态下具有保护能力，但如果受到破坏，钝化层就会受损，表面粗糙度会增加，增加了局部附着物的几率，从而可能导致局部腐蚀。

此外，不锈钢易与化学介质发生反应，产生化学腐蚀而生锈。

特别是当介质中含有活性阴离子（如氯离子）时，平衡便受到破坏，溶解占优势。

氯离子容易穿透氧化膜内极小的孔隙，到达金属表面，并与金属相互作用形成可溶性化合物，使氧化膜的结构发生变化，从而造成腐蚀裂纹。

因此，必须避免划伤、飞溅、割渣等对不锈钢钝化层的破坏。

奥氏体不锈钢具有导热性差、线膨胀系数大的特点，对过热敏感性强，因此在多层焊接时要严格控制层间温度小于60℃。

对于奥氏体不锈钢的焊接，有线能量和层间温度的限制。

在夏天较热时，温度难以下降，可以采用层间水冷的方式，以防止450-850摄氏度内铬的敏化，即避免生成Cr23C6，减少奥氏体在450摄氏度左右形成脆性相，在金相组织中生成应力薄弱区，避免腐蚀裂纹的产生。

不锈钢管道焊接工艺1.焊接准备1.1焊接方法：根据不锈钢的焊接特点，应尽可能减小热输入量，一般采用手工电弧焊、鸨极氮弧焊两种方法，①〉100 mmB勺采用氮弧焊打底加电弧焊填充盖面。

①三100 mmfi 壁厚小于5mm 勺管道采用全用氮弧火I,壁厚大于等于5mm勺管道采用氮弧打底，电弧焊填充盖面。

1.2电焊机：由于不锈钢焊接易产生引弧夹鸨和收缩气孔需要配备高频引弧和电流衰减特性的专用氮弧焊机。

1.3焊材：焊丝采用①2.5/PP-TIG316L ,焊条采用：①2.5-3.2/A022 ,使用前焊丝表面去除氧化层和油污使用丙酮或酒精揩干净；焊条应200-250 C烘干1h,存放保温筒内随取随用。

1.4焊接电流：不锈钢导热效率低，约为碳钢的1/3,电阻率约为碳钢的5倍，线膨胀系数比碳钢约大50%密度大于碳钢，因此焊接电流应小于碳钢焊接电流。

手工电弧焊时焊机采用直流反接，氮弧焊时采用直流正接。

在焊接打底层应尽量采用小直径焊材，小电流，降低焊接线能量，提高熔敷金属的流动性。

因不锈钢导热性能差，故此应选用小电流避免焊条焊接过程中焊芯发红，药皮中气体保护成分过热挥发，造成焊条熔渣保护效果下降。

组对间隙较大的焊缝采用单侧连续送丝焊枪连续摆动，靠液态金属的流动性与另一侧母材熔化结合，防止单侧咬边。

手工电弧焊推荐电流（仅做参考）管对接 一层氮弧焊 TIG316L 小2.57 5-80 10-11 6-8 二层 氮弧焊 TIG316L 小2.5 7 5-80 10-11 6-8 手工电弧焊 A 022 小2.5 82-85 25-26 9-12 （|）3.2 90-105 2 5-26 10-15 1.5氮气：氮气瓶上应贴有出厂合格标签，使用纯量》 99.99%或高纯99.999%,氮弧焊焊接不锈钢时，背面必须充氮气保护，保证背面成形圆滑，防止焊缝根部氧化降低焊缝耐腐蚀性。

气瓶中的氧气不能用尽，瓶内余压不得低于 0.5MP3大管道采用在管道内 局部充氮的方法，跟随焊接进度保护，流量为5-14L/min ,正面氮气流量为12-13L/min 。

二、1、焊前：坡口及其附近必须清理干净，对于有油污不可以用钢丝刷和砂轮清理，用丙酮和或酒精进行清理。

2、坡口加工或下料采用机械加工或炭弧气刨。

3、在搬用、坡口的制备、装配个过程，应避免损伤钢材的表面。

三、焊接工艺：1、应采用快速焊、多道焊；焊接电流不易过大，焊接时尽量采用平焊位置，焊条最好不做摆动或稍做摆动；且焊接过程中，应严格控制层间温度，待上一层焊，,碳化铬,造成贫铬的晶界,不足以抵抗腐蚀的程度。

防止措施:（1）采用低碳或超低碳的焊材,如A002等;采用含钛、铌等稳定化元素的焊条,如A137、A132等。

（2）由焊丝或焊条向焊缝熔入一定量的铁素体形成元素,使焊缝金属成为奥氏体+铁素体的双相组织,(铁素体一般控制在4-12%)。

（3）减少焊接熔池过热,选用较小的焊接电流和较快的焊接速度,加快冷却速度。

（4）对耐晶间腐蚀性能要求很高的焊件进行焊后稳定化退火处理3、应力腐蚀开裂:应力腐蚀开裂是焊接接头在特定腐蚀环境下受拉伸应力作用时所产生的延迟开裂现象。

奥氏体不锈钢焊接接头的应力腐蚀开裂是焊接接头比较严重的失效形式,表现为无塑性变形的脆性破坏。

应力腐蚀开裂防止措施:(1)合理制定成形加工和组装工艺,尽可能减小冷作变形度,避免强制组装,防止组装过程中造成各种伤痕(各种组装伤痕及电弧灼痕都会成为SCC的裂源,易造成腐蚀坑)。

(2)合理选择焊材:焊缝与母材应有良好的匹配,不产生任何不良组织,如晶粒粗化及硬脆马氏体等;(3)采取合适的焊接工艺:保证焊缝成形良好,不产生任何应力集中或点蚀的缺陷,如咬边等;采取合理的焊接顺序,降低焊接残余应力水平;,,即介质等)来选用。

1、一般来说,焊条的选用可参照母材的材质,选用与母材成分相同或相近的焊条。

如:A102对应0Cr19Ni9;A137对应1Cr18Ni9Ti。

2、由于碳含量对不锈钢的抗腐蚀性能有很大的影响,因此,一般选用熔敷金属含碳量不高于母材的不锈钢焊条。

如316L必须选用A022焊条。
