中国石油大学（北京）远程教育学院化工设计概论期末复习题、给出下面概念和术语的定义1热；2、活塞流型反应器；3、管件；4、分离过程；5、温-焓图（T-H）；6、固定床反应器；7、聚式流态化；8、传质分离过程（平衡分离过程）；9、工艺流程示意图；10、连续过程；11、中间反应；12、速率控制分离过程；13、逆流反应器；14、分离因子；15、化工过程；16、间歇过程；17、工艺过程阶段;18、夹点；19、化学反应路线；20、流化床反应器；二、单项与多项选择题1、（）衡算式是化学反应过程物料衡算不能应用的。

A .总质量衡算式；B .组分质量衡算式；C •元素原子物质的量衡算式；D •元素原子质量衡算式2、在进行过程的物料平衡计算时，对系统需要分析的内容有（）。

A .确定物料平衡方程式；B .确定物流约束式；C .确定设备约束式；D .确定变量3、在温-焓图中得到热复合曲线的步骤有（）步骤。

A •划分温区；B •各热流温度按高到低顺序排列；C •求每个温区的总热交换量；D •画出每个温区的总物流线4、（）不是化工设计的内容。

A •反应过程选择与优化；B •分离过程选择与优化；C •厂区道路规划与设计；D •化工过程系统优化5、管道布置图包括下面（）图样。

A •管件图；B •管架图管道施工说明；C .蒸汽伴管系统布置图；D .管道平面布置图6、（）分离过程不是速率控制分离过程。

A •膜分离过程；B •反渗透分离过程；C •冷冻干燥分离过程；D •超滤分离过程7、间歇过程有（）特点。

A •生产灵活性高；B •易实现自动化；C •适合有固相的物流；D •适合生产季节性产品8、分离过程的选择应分析分离过程的（）方面。

A •可行性；B •经济性；C •可靠性；D.生产规模9、对能量过程的分析方法有（）。

A .能量衡算法；B .热流分析法；C.熵分析法；D .功衡算法10、夹点之上区域不可设置（）。

A •热阱；B •保温器；C・热源；D •物流混合器11、对新过程的化工设计需要进行（）A •概念设计；B・装置设计；C •中试设计；D •反应设计12、换热网络设计的目的是得到（）。

期末复习题及答案-化工设计概论___（北京）远程教育学院化工设计概论期末复题一、给出下面概念和术语的定义1.热：指物体内部的能量，是由于分子、原子、离子等微观粒子的运动而产生的。

2.活塞流型反应器：是一种常见的化学反应器，其反应物在活塞的作用下进行反应。

3.管件：是指在管道系统中连接、支撑和控制流体流动的元件。

4.分离过程：是指将混合物中的不同组分分离出来的过程。

5.温-焓图(T-H)：是一种描述物质热力学性质的图表，横轴表示温度，纵轴表示焓。

6.固定床反应器：是一种化学反应器，反应物在固定的催化剂床上进行反应。

7.聚式流态化：是指在流化床反应器中，通过加入聚合物来增加固体颗粒的聚集度，从而改善反应器的性能。

8.传质分离过程（平衡分离过程）：是指在混合物中，由于不同组分的分子间相互作用力不同，导致它们在一定条件下达到平衡时，可以分离出来的过程。

9.工艺流程示意图：是指将化工生产过程中的各个步骤以图形化的方式表示出来，以便更好地理解和掌握整个过程。

10.连续过程：是指化工生产过程中，原料和产品以连续的方式流动，不断地进行生产。

11.中间反应：是指在化学反应过程中，生成的中间产物进一步参与反应，最终生成最终产物的过程。

12.速率控制分离过程：是指在分离过程中，分离速率由物质传质速率控制的过程。

13.逆流反应器：是一种化学反应器，反应物和产物在反应器中以相反的方向流动。

14.分离因子：是指在分离过程中，不同组分之间的分离程度。

15.化工过程：是指将原料经过一系列化学反应和分离过程，最终得到产品的过程。

16.间歇过程：是指化工生产过程中，原料和产品不是连续的流动，而是分批进行生产。

17.工艺过程阶段：是指化工生产过程中，不同的步骤所处的不同阶段。

18.夹点：是指在物料平衡计算中，两个物料流的交点。

19.化学反应路线：是指在化学反应过程中，原料和产物之间的化学反应路径。

20.流化床反应器：是一种化学反应器，反应物在流化床中进行反应。

期末复习题及答案——化工设计概论（可编辑）期末复习题及答案——化工设计概论中国石油大学(北京)远程教育学院化工设计概论期末复习题一、给出下面概念和术语的定义活塞流型反应器管件分离过程温-焓图 T-H 固定床反应器聚式流态化传质分离过程平衡分离过程工艺流程示意图连续过程中间反应速率控制分离过程逆流反应器分离因子化工过程间歇过程工艺过程阶段夹点化学反应路线流化床反应器1、( )衡算式是化学反应过程物料衡算不能应用的。

A(总质量衡算式;B(组分质量衡算式;C(元素原子物质的量衡算式;D(元素原子质量衡算式2、在进行过程的物料平衡计算时，对系统需要分析的内容有( )。

A(确定物料平衡方程式;B(确定物流约束式;C(确定设备约束式;D(确定变量3、在温-焓图中得到热复合曲线的步骤有( )。

A(划分温区;B(各热流温度按高到低顺序排列;C(求每个温区的总热交换量;D(画出每个温区的总物流线4、( )不是化工设计的内容。

A(反应过程选择与优化;B(分离过程选择与优化;C(厂区道路规划与设计;D(化工过程系统优化5、管道布置图包括下面( )图样。

A(管件图;B(管架图管道施工说明;C(蒸汽伴管系统布置图;D(管道平面布置图6、( )分离过程不是速率控制分离过程。

A(膜分离过程;B(反渗透分离过程;C(冷冻干燥分离过程;D(超滤分离过程7、间歇过程有( )特点。

A(生产灵活性高;B(易实现自动化;C(适合有固相的物流;D(适合生产季节性产品8、分离过程的选择应分析分离过程的( )方面。

A(可行性;B(经济性;C(可靠性;D(生产规模9、对能量过程的分析方法有( )。

A(能量衡算法;B(热流分析法;C(熵分析法;D(功衡算法10、夹点之上区域不可设置( )。

A(热阱;B(保温器;C(热源;D(物流混合器11、对新过程的化工设计需要进行( )A(概念设计;B(装置设计;C(中试设计;D(反应设计12、换热网络设计的目的是( )。

化工设计概论期末考试题库及答案一、选择题（每题2分，共20分）1. 化工设计中，以下哪项不是设计阶段的主要任务？A. 确定工艺流程B. 选择设备C. 编制操作手册D. 进行成本估算答案：C2. 化工设计中，以下哪个不是化工过程的基本单元操作？A. 蒸馏B. 过滤C. 反应D. 运输答案：D3. 在化工设计中，哪种类型的反应器通常用于连续生产？A. 批式反应器B. 连续搅拌槽反应器C. 流化床反应器D. 固定床反应器答案：B4. 化工设计中，以下哪个参数不是反应器设计时需要考虑的？A. 反应速率B. 反应温度C. 反应压力D. 反应体积答案：D5. 化工设计中，以下哪个不是化工设备的主要类型？A. 反应器B. 换热器C. 泵D. 计算机答案：D6. 在化工设计中，以下哪个不是安全设计的重要方面？A. 防爆设计B. 防腐蚀设计C. 防火设计D. 颜色设计答案：D7. 化工设计中，以下哪个不是化工流程模拟软件？A. Aspen PlusB. HYSYSC. MATLABD. ProII答案：C8. 在化工设计中，以下哪个不是化工产品的质量控制指标？A. 纯度B. 产量C. 稳定性D. 颜色答案：D9. 化工设计中，以下哪个不是环境影响评估的主要内容？A. 污染排放B. 能源消耗C. 经济效益D. 生态影响答案：C10. 在化工设计中，以下哪个不是设计阶段的输出？A. 设计图纸B. 设计报告C. 操作手册D. 市场分析答案：D二、简答题（每题10分，共30分）1. 简述化工设计的基本流程。

答案：化工设计的基本流程通常包括：需求分析、工艺流程设计、设备选择与设计、安全与环境评估、经济分析、设计优化、设计审查、施工图纸制作、施工监督与调试等。

2. 描述化工设计中进行成本估算的重要性。

答案：进行成本估算在化工设计中至关重要，因为它帮助决策者了解项目的总投资，评估项目的可行性，制定合理的预算，并为项目融资提供依据。

化工设计复习题答案填空题：1.根据化工过程开发程序分类,化工设计可分为四种设计类型,分别是概念设计、中式设计、基础设计和工程设计 ;2.化工设计中的计算主要包括：物料衡算、能量衡算和设备造型与计算 ;3.选择生产方法和工艺流程是应着重考虑先进性、可靠性和合理性三原则;4.换热器按照传热方式可分为直接传热式、间壁传热式和蓄热式 ;5.在化工施工图设计中,每个设备只能编一个位号,位号的第一个字母为设备类别代号,说明下列设备类别代号代表什么：T—储罐、塔 R—反应器 V—容器机运设备P—泵 E—换热器塔 F—容器6.在画设备布置图时,剖切到的厂房用粗实线画出,未剖到的厂房用细实线画出;7.在换热器的设计或选型时,需要核算液体在直管内的流速,根据经验,排出下列流体流速由小到大的顺序：a 冷却水；b油类蒸汽；c 气液混合流体；d 油类dacb ;8.在填料塔的设计时,陶瓷填料不适用于氢氟酸、热碱等工艺物料;9.工厂的三废治理工程要“三同时”, 即同时设计、同时加工安装、同时试车运行 ;10.工程设计中的种类主要有三段设计、二段设计和一段设计 ;11.化工设备布置设计的主要任务是确定整个工艺流程中的全部设备在平面上和空间中的正确位置,相应地确定厂房或框架的结构形式 ;12.在化工设计中,工艺设计人员提供设计条件的其他相关专业是土建、给排水、自控、电气、电讯等 ;13.扩大的初步设计完成后要编制的设计文件内容主要包括：编制准确度能满足控制投资或报价使用的工程概算、设计说明书、设计说明书附图附表 ;14.易燃物品的自燃点随压力增加而降低 ;15.工艺流程草图又称为方案流程图、流程示意图 ,一般在生产方法确定后绘制,主要为工艺计算服务,也是工艺方案的确定和工艺流程图设计的依据,但不列入设计文件;16.在泵的选型中,要求流量大而扬程低的,可选用单级离心泵；要求流量小而扬程高的,宜选用复泵、多级离心泵 ;17.在厂房建筑物的视图中,凡未被剖切的墙、梁、柱、楼板等结构的轮廓,用细实线画出；而被剖切后的剖面结构轮廓,用粗实线画出;18.常见的化工设备主要有泵、压缩机、换热器、反应器、蒸馏塔等;19.化工设备的装备图,除了一般机械装备图的内容外,还有技术特性表、接管表、修改表、选用表、图纸目录等,以满足化工设备图的特殊要求;20.在施工图设计中,设备布置设计一般应提供设备布置图、首页图、设备安装图、管口方位图 ;21.管道支架按照其作用可分为：固定支架、滑动支架、导向支架、弹簧吊架;22.在带控制点的工艺流程图中,设备的位号应标注在设备的附近位置;23.物质的可燃性取决于其闪电、自然点、爆炸极限和燃烧热四个因素;24.在冷冻工程中,常用的载冷剂有水、盐和有机物;25.在进行工程投资经济评价时,通常采用静态评价和动态评价两类评价方法;26.项目经济分析评价中的静态评价方法的评价指标为投资收益率、静态还本期和累计现金价值 ;27.目前,国内外化工设计院大多采用的流程模拟软件包括 Aspen plus 、chemCAD和 PRO//II ;图示题：1.在工艺流程图中,下列图形符号分别代表什么设备p302.说明下列图形符号表示的意义p353.画出下列阀门管件的图形符号;p38截止阀异经管球阀隔膜阀4.画出换热器无相变时载热体流量控制的下列两种温度自控方案;p43载热体单回路控制载热体旁路控制5.按照设备布置要求,画出某楼层上圆形、正方形预留孔、单扇门、空门洞或墙孔、窗的表示方法;p376.在带控制点的工艺流程图中,画出第4工段第2个温度指示仪表,画出第4工段第3个压力记录仪表,画出第4工段第1个流量记录检出元件为限流孔板仪表三种集中仪表盘安装仪表的位号标注方法;p40-417.在管路布置中,画出下列管道在同一个立面上的俯视图;p1698.画出管线离开本图纸界区到图号为0103、设备位号为P0203的表示方法,以及管线离开装置设计界区的表示方法;同29.画出离心泵两种流量调节的自控流程：出口节流调节和旁路调节;p4210.分别画出平面图上：圆形安装孔或地坑、方形安装孔或地坑、门、窗的表示方法;同511.画出管道或管件单线表示之间的下列连接方式或表示方法：同7法兰连接承插连接螺纹连接焊接管道转向管道重叠管道交叉12.在管道设计中,画出从左到右坡度为4/1000的管道的表示方法p174是非题：1.可燃液体的燃点温度低于闪点温度,所以,在化工设计时可以只考虑其燃点温度; ×2.两种可燃液体混合物的闪点是它们摩尔分数的加权平均值; ×3.可燃气体的爆炸极限范围随温度的升高而缩小,随压力的增大而扩大; ×4.在化工设备和管道布置时,其定位尺寸的标注要以米为单位,并精确到小数点后3位; ×5.物料流程图不是设计文件; √6.带控制点的工艺流程图又称管道仪表流程图;×7.压缩机流量控制可以采取旁路调节和出口流量调节; ×8.在管道布置图中,管接头、弯头、三通、法兰等,应按规定符号画出,并标出定位尺寸; ×9.易燃混合气体的自燃点化学反应计量比时最低; √10.可燃液体混合物的闪点介于两者之间,而不是摩尔数的加权平均值; √11.可燃液体的燃点高于闪点; √12.可燃气体或可燃液体蒸汽与空气混合,温度越高爆炸极限范围越大,压力越大爆炸极限范围越大; √13.工艺流程草图中的设备高低和相对位置不要求准确画出; √14.不能在容积式泵的管道上直接安装节流装置来调节流量; √15.换热器的温度调节中,调节传热面积的方式主要适合于蒸汽冷凝换热器,调节阀装在冷凝管路上; √16.填料塔的物料为氢氟酸或热碱是不能选用陶瓷材料的填料;√简答题：1.简述化工厂设计的工作程序;p32.简述化工装置设计的主要程序;p63.在化工设计中,简述工艺设计人员提供设计条件的其他主要相关专业;p84.在工艺流程设计中,常进行多种方案的比较论证,简要说明工程上常用的判断根据;p185.简要说明化工容器或管道需要保温的场合类型;p236.简要说明在管道仪表流程图绘制中,常用的三种线条类别及其推荐应用;p297.在管道标注时,例如PL0901–50 A1A –H,说明有关数字及字母符号表示的意义;p358.在绘制化工设备图时,哪些零部件或结构常采用简化画法p969.化工设备图尺寸标注时,尺寸标注的基准面主要有哪些p10310.简述工厂车间布置设计的主要内容;p11511.浮头式换热器布置时需要注意的问题;p12512.简要说明设备布置图的线宽要求p13213.简述建筑统一模数的主要内容;p11714.简要说明设备平面布置设计时,设备定位尺寸的标注基准;p13515.简要说明化工装置管道布置设计的主要任务p15716.在化工设计中公用工程主要指那些p19517.管道仪表流程图和带控制点的工艺流程图有何不同p2818.在工艺管道和仪表流程图中,说明下列物料代码代表的物料名称：RO—原料油 CW—循环水PA—工艺空气 PG —工艺气体PW—工艺水 FG —燃料气IA—仪表空气 SC—蒸汽冷凝水19.简要说明化工设备图尺寸标注常选用的基准p10320.简要说明车间布置施工图设计的主要内容p11521.简要说明车间布置施工图设计和车间布置初步设计的区别p11522.简要说明大型转动设备车间安装布置应注意的问题p12223.简要说明车间设备布置的主要内容p11824.简要说明设备布置图的主要内容;p12825.容积泵主要有哪些种类,调节流量的方式有哪些p4226.循环水的水质稳定处理,有哪些措施p19627.在化工设计中,通风主要包括哪些方式p2021、化工厂设计的工作程序：以基础设计为依据提出项目建议书；经上级主管部门认可后写出可行性研究报告；经上级主管部门批准后,编写任务设计书,进行扩大初步设计；经上级主管部门认可后,进行施工图设计;2、化工装置设计的主要程序：设计准备工作；方案设计；化工计算；车间布置设计；配管工程设计；提供设计条件；编制概算书及编制设计文件;3、简述工艺设计条件的其他主要相关专业：总图、土建、外管、非定型设备、自控、电气、电讯、电加热、采暖通风、给排水、工业炉等4、多种方案比较论证,常用的判断依据：产物收率、原材料单耗、能量单耗、产品成本、工程投资、还有环保、安全占地面积等元素5、化工容器或管道需要保温的场合类型：凡设备或管道表面的温度超过50℃,需要减少热损失；设备内或输送管道内的介质要求不结晶、不凝结；制冷系统的设备和管道中介质输入要求保冷；介质的温度低于周围空气露点温度,要求保冷；季节变化大,有些常温湿气或液体冬季易冻结,有些介质在夏季易引起蒸发、汽化;6、管道仪表流程图绘制中,常用的三种线条类型及其推荐应用：粗线条：主要工艺物料管道、主产品管道和设备位号线、主辅助物料、主公用物料管道和设备位号线；中线条：次要物料、产品管道和其他辅助物料管道,设备、机械图形符号,代表设备、公用工程站等长方框,管道的图纸接续标志,管道的界区标志；细线条：其他图形和线条;如阀门、管件等图形符号和仪表图形符号线,仪表管线、尺寸线;各种标志线、引出线、范围线、表格线、分界线,保温、绝热层线,伴管、夹套管线,特殊件编号框及其他辅助线;7、PL 09 01-50 A1A-H物料代号工序号管道号管径管道等级隔热声8、哪些零部件或结构常采用简化画法：接管法兰、标准化零部件、外购部件、液面计、重复结构简化9、化工设备图尺寸标注基准面有：设备筒体和封头的轴线；设备筒体与封头的环焊缝；设备法兰的连接面；设备支座、裙座的底面；接管轴线与设备表面交点;10、简述工厂车间布置设计的主要内容：初步设计阶段的车间平面布置图和立面布置图、施工图阶段的车间平面布置图和立面布置图;11、浮头换热器布置时需注意要预留抽出管束所需的面积和空间12、设备布置图线宽要求：设备轮廓采用粗线~1.2mm；设备支架与设备基础采用中粗线~0.7mm；对于动设备机泵等如只绘出设备基础,图线宽度用0.9mm；除此之外均采用细线~0.3mm;13、建筑统一模数主要内容：建筑平面立面统一规定一套相应的基数,有关尺寸是相应基数的倍数,便于施工设计; 14、设备平面布置设计时,设备定位尺寸的标准基准：平面上设备平面定位尺寸应以建构筑物的定位轴或管架、管廊的柱中心线为基准线标注定位尺寸,或以已标注定位尺寸的设备中心线为基准线进行标注;也有采用坐标系进行定位尺寸标注的,但应尽量避免以区的的分界线为基准线来标注定位尺寸;15、化工装置管道布置设计主要任务：1确定车间中各个设备的管口方位与之相连接的管段的接口位置2确定管道的安装连接和铺设、支撑方式3确定各管段包括管道、管件、阀门、及控制仪表在空间的位置;4画出管道布置图,表示出车间中所有管道在平面和立面的空间位置,作为管道安装的依据;5编制管道综合材料表,包括管道、管件、阀门、型钢等材质、规格和数量;16、化工设计中公用工程主要指给排水、供电、供热与冷冻以及采暖通风等专业17、管道仪表流程图和带控制点的工艺流程图区别：带控制点的工艺流程图是与初步设计阶段绘制,是一个工程项目设计的一个指导性文件,也是各专业开展设计的依据之一,而管道仪表流程图又称施工流程图,是施工设计阶段的主要成品之一;二者内容不同,带控制点的工艺流程图应画出所有工艺设备;工艺物料管线、辅助物料管线、主要阀门以及工艺参数T、P、流量液位、物料组成、浓度等的测量点,并表示出自动控制的方案;而管道仪表流程图要求画出全部设备,全部物料管线和主要公用工程管线以及开车、停车、事故、维修、取样、备用、催化剂再生所设置的全部阀门、管件、标注所有测量、调节仪表和控制器的安装位置和功能代号;18、工艺管道和仪表流程图中：RO-原料油 CW-循环水 PA-工艺空气 PG-工艺气体PW-工艺水 FG-燃料气 IA-仪表空气 SC-蒸汽冷凝水19、化工设备图尺寸标注常选用基准：设备筒体和封头的轴线；设备筒体与封头的环焊缝；设备法兰的连接面；设备支座、裙座的底面；接管轴线与设备表面交点;20、车间布置施工图设计主要内容：对初步设计进行修改、完善和深化;确定设备管口、操作台、支架及仪表等的空间位置；确定设备的安装方案；确定与设备安装有关的建筑和结构尺寸；确定管道及电电气仪表管线的走向等21、车间布置施工图设计和车间布置初步设计的区别车间布置施工图设计除落实车间布置初步设计的内容外,还要完成如下设计：1绘制设备管口和仪表位置图2物料和设备移动运输设计3与设备安装有关的建筑和结构尺寸4设备安装方案5确定管线位置22、大型转动设备车间安装布置应注意周围留一定的操作维修空间,设备基础要和建筑物基础分离,要设吊装设备,用于设备的安装维修23、车间设备布置主要内容：①确定各个工艺设备在车间平面和立面的位置②确定某些在工艺流程图中一般不予表达的辅助设备或公用设备的位置③确定供安装、操作与维修所用的通道系统的位置和尺寸④在上述各项基础上确定建筑物与场地的尺寸;⑤其他24、设备布置图主要内容1一组视图2尺寸与标注3安装方位标4说明与附注25、容积泵主要类型,调节方式往复泵、齿轮泵、螺杆泵、旋涡泵；旁路调节或改变转速、改变冲程大小来调节流量;26、循环水的水质稳定处理措施：排污、防垢处理、防腐蚀处理、防止微生物生长、除机械杂质27、化工设计中,通风包括哪些方式自然通风、机械通风。

第一章1、简述化工设计的概念、作用与分类。

答：（1）概念：化工设计是对拟建化工项目在技术和经济上进行全面详尽的安排，是化工基本建设的具体化，是把先进的技术和最新科研成果引入生产的渠道。

（2）作用：化工设计是生产技术中的第一道工序，是化工厂建设中的重要组成部分，设计工作的质量直接关系到工厂的经济效益和社会效益，化工设计是进行技术革新和技术改造的先导，是先进科学技术与生产实践相结合的中间环节，是科研成果实现工业化的桥梁。

分类：根据项目性质可分为：新建项目设计、重复建设项目设计、已有装置的改造设计。

根据化工过程开发程序化工设计可分为：概念设计、中式设计、基础设计和工程设计。

2、化工设计划分为哪三个阶段？并分别叙述其主要内容。

答：初步设计，扩大初步设计和施工设计三个阶段。

初步设计：是根据计划任务书，探求在技术上可能，经济上合理的最符合要求的设计方案，还应编写初步设计说明书。

扩大初步设计：根据已批准的初步设计，解决初步设计中的主要技术问题，使之进一步具体化、明确化，还应编写扩大初步设计说明书与工程概算书（允许误差较大）。

施工设计：根据已批准的扩大初步设计进行的，是施工的依据，为施工服务，应有详细的施工图纸和必要的文字说明书以与工程预算书（误差较小）。

3、写出化工设计程序，并对其主要内容作简单阐述。

答：化工设计程序前期准备工作→项目建议书→可行性研究→决策（评估）→计划任务书→初步设计→扩大初步设计→施工设计4、工艺设计主要包括哪几个方面的内容？设计准备、方案设计、化工计算、车间布置、化工管路设计、提供设计条件、编制概算书的设计文件第二章1、化工厂址选择应考虑的主要因素是什么？（1）节约用地，考虑发展（注：地不能征多，但也应留有发展佘地）；（2）利用城镇设施，节约投资（电、蒸汽、燃料等靠近电厂或水水电站，靠近燃料供应点，水靠近江、河、湖等）；（3）满足环境卫生与交通运输要求（能妥善处理“三废”，优先使用水路、铁路运输，适当增加公路运输）；（4）不旱不涝，地质可靠；（5）少挖少填，有利于协作等，还要与城市规划协调。

第1章化工设计综述一、单选题1.投资决策前时期的工作包括A.项目建议书、可行性研究、评估和决策、编制计划任务书和设计B.项目建议书、可行性研究、评估和决策和编制计划任务书C.评估和决策、编制计划任务书和设计D.评估和决策、编制计划任务书、设计和施工2.计划任务书A.是投资决策的依据B.是可行性研究的依据C.是设计工作的依据D.是基本建设的依据3.工程设计工作按照三段设计划分，包括A.概念设计、基础设计、施工设计B.项目建议书、可行性研究、施工设计C.计划任务书、初步设计、施工图设计D.初步设计、扩大初步设计、施工图设计4.对于爆炸性气体环境，按危险性的大小分区依次是A. 0区>1区>2区B. 1区>2区>0区C. 1区>0区>2区D. 2区>1区>0区5.生产的火灾危险性分为A. 0区、1区、2区B. 1级、2级、3级C. 一级、二级、三级、四级D. 甲、乙、丙、丁、戊五类6.化工厂房的耐火等级分为A. 0区、1区、2区B. 1级、2级、3级C. 一级、二级、三级、四级D. 甲、乙、丙、丁、戊五类7.化工设计的主要内容包括A.初步设计、技术设计、施工图设计B.化工工艺设计、非工艺设计、总图运输设计C.概念设计、中试设计、基础设计D.工艺流程设计、车间布置设计、管道布置设计8.设计的阶段可划分为A.初步设计、技术设计、施工图设计B.化工工艺设计、非工艺设计、总图运输设计C.概念设计、中试设计、基础设计D.工艺流程设计、车间布置设计、管道布置设计9.在化工工艺设计中，其核心内容是C.工艺流程设计、车间布置设计和管道设计D.化工工艺计算和车间布置设计10.按基本建设程序，项目建议书经批准后，应进行A.设计工作B.建设地点的选择C.建设准备D.可行性研究11.建设项目的盈亏平衡点是A.盈利额最高点B.盈利与亏损的转折点C.平均盈利额D.销售收入与固定成本相等时的产量二、多选题1.投资决策前时期的工作包括A.项目建议书B.可行性研究C.评估和决策D.编制计划任务书E.设计2.评价某一设计方案优劣时应考虑的因素是A.投资总额B.生产成本C.投资回收期D.借款偿还期E.投资收益率三、名词解释1.工程项目建议书：根据国民经济和社会发展的长远规划和产品的市场需要，结合矿藏、水利资源条件和现有生产力分析，在广泛调查、收集资料、踏勘厂址、基本弄清建厂的技术经济条件后，提出具体的项目设计书。

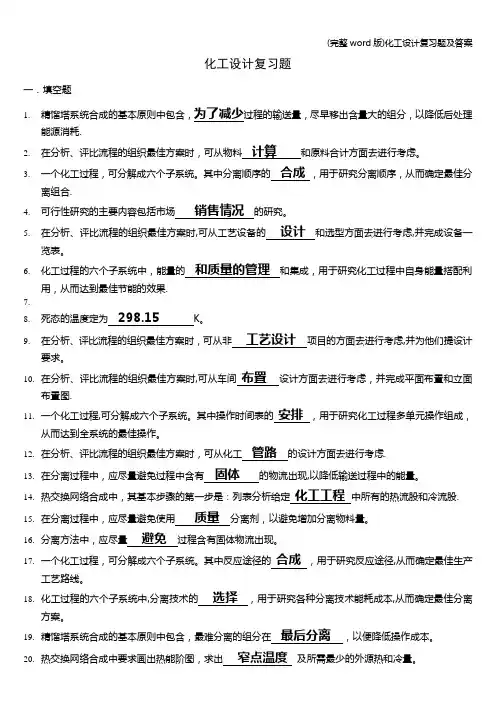

化工设计复习题一．填空题1.精馏塔系统合成的基本原则中包含，为了减少过程的输送量，尽早移出含量大的组分，以降低后处理能源消耗.2.在分析、评比流程的组织最佳方案时，可从物料计算和原料合计方面去进行考虑。

3.一个化工过程，可分解成六个子系统。

其中分离顺序的合成，用于研究分离顺序，从而确定最佳分离组合.4.可行性研究的主要内容包括市场销售情况的研究。

5.在分析、评比流程的组织最佳方案时,可从工艺设备的设计和选型方面去进行考虑,并完成设备一览表。

6.化工过程的六个子系统中，能量的和质量的管理和集成，用于研究化工过程中自身能量搭配利用，从而达到最佳节能的效果.7.8.死态的温度定为298.15K。

9.在分析、评比流程的组织最佳方案时，可从非工艺设计项目的方面去进行考虑,并为他们提设计要求。

10.在分析、评比流程的组织最佳方案时,可从车间布置设计方面去进行考虑，并完成平面布置和立面布置图.11.一个化工过程,可分解成六个子系统。

其中操作时间表的安排，用于研究化工过程多单元操作组成，从而达到全系统的最佳操作。

12.在分析、评比流程的组织最佳方案时，可从化工管路的设计方面去进行考虑.13.在分离过程中，应尽量避免过程中含有固体的物流出现,以降低输送过程中的能量。

14.热交换网络合成中，其基本步骤的第一步是：列表分析给定化工工程中所有的热流股和冷流股.15.在分离过程中，应尽量避免使用质量分离剂，以避免增加分离物料量。

16.分离方法中，应尽量避免过程含有固体物流出现。

17.一个化工过程，可分解成六个子系统。

其中反应途径的合成，用于研究反应途径,从而确定最佳生产工艺路线。

18.化工过程的六个子系统中,分离技术的选择，用于研究各种分离技术能耗成本,从而确定最佳分离方案。

19.精馏塔系统合成的基本原则中包含，最难分离的组分在最后分离，以便降低操作成本。

20.热交换网络合成中要求画出热能阶图，求出窄点温度及所需最少的外源热和冷量。

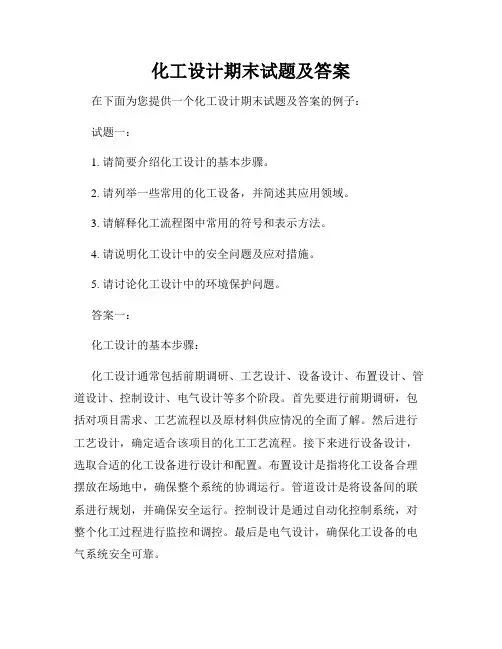

化工设计期末试题及答案在下面为您提供一个化工设计期末试题及答案的例子：试题一：1. 请简要介绍化工设计的基本步骤。

2. 请列举一些常用的化工设备，并简述其应用领域。

3. 请解释化工流程图中常用的符号和表示方法。

4. 请说明化工设计中的安全问题及应对措施。

5. 请讨论化工设计中的环境保护问题。

答案一：化工设计的基本步骤：化工设计通常包括前期调研、工艺设计、设备设计、布置设计、管道设计、控制设计、电气设计等多个阶段。

首先要进行前期调研，包括对项目需求、工艺流程以及原材料供应情况的全面了解。

然后进行工艺设计，确定适合该项目的化工工艺流程。

接下来进行设备设计，选取合适的化工设备进行设计和配置。

布置设计是指将化工设备合理摆放在场地中，确保整个系统的协调运行。

管道设计是将设备间的联系进行规划，并确保安全运行。

控制设计是通过自动化控制系统，对整个化工过程进行监控和调控。

最后是电气设计，确保化工设备的电气系统安全可靠。

常用的化工设备及其应用领域：常用的化工设备包括反应釜、蒸馏塔、搅拌容器、泵、压缩机等。

反应釜主要用于化学反应的进行，广泛应用于有机合成、无机合成等领域。

蒸馏塔主要用于分馏过程，用于纯化各种化工物质。

搅拌容器主要用于搅拌反应过程，确保物质充分混合反应。

泵主要用于将流体从一个地方输送至另一个地方，广泛应用于流体输送和加压。

压缩机主要用于气体压缩，广泛应用于气体输送和储存等领域。

化工流程图中的符号和表示方法：化工流程图中常用的符号包括各种设备、管道、阀门等。

设备一般使用简化的图标表示，如反应釜用一个圆圈表示、蒸馏塔用一个倒三角表示等。

管道通常用一条直线表示，箭头表示流动方向。

阀门一般用一个图标表示，并在图标旁边标注其具体类型。

此外，还可以通过不同的颜色和线型来区分不同的设备和管道，以便于阅读和理解。

化工设计中的安全问题及对策：化工设计中的安全问题包括化学品泄漏、火灾爆炸、高温高压等。

为了保证安全，可以采取以下措施：首先，合理选用化工原料，选择较为安全的物质进行生产。

化工设计复习题精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】化工设计概论复习题一、单项选择题1. 管道布置图的常用比例为1:50和1:100，如果管道复杂时可以采用的比例为1:20或（ A ）A 1:25B 1:40C 1:75D 1:1502．管道布置图中管道上阀门的表示方法是（ D）A．图形 B．符号C．示意图D．图形和符号3. 立式容器的管口方位取决于管道布置的需要，一般划分为操作区和（D）A 加料区B 观察区C 生产区D 配管区4．化工厂厂房的平面布置最常采用的形状是（ A）A．长方形 B．L形C．T形 D．U形5.物质燃烧的必要条件包括物质本身具有可燃烧性、环境中气体含有助燃物和（D）。

A 较高压力B 封闭空间C 氧气D 明火6.进行可行性研究和编制设计任务书的依据是（ A ）A 项目建议书B 初步设计C 工程设计D 扩大初步设计7.防垢处理时，对循环水进行酸处理通常采用（B）A 盐酸B 硫酸C 硝酸D 磷酸8. 管路布置图包括管路布置平面图和（ B ）A 立面图B 剖面图C 主视图D 俯视图9. 化工厂房整体布置的方式包括分离式和（C）。

Ａ阶段式Ｂ并排式Ｃ集中式Ｄ连续式10. 工艺管道及仪表流程图中包括图形，标注，图例和（ A）A 标题栏B 菜单栏C 明细栏D 签字栏11.可行性研究中的需求预测包括国内外需求情况预测和（B）Ａ产品的质量分析Ｂ产品的价格分析Ｃ产品的产量分析Ｄ产品的效益分析12. 化工设备图中细部结构的表达方法包括局部放大法和（ D ）A 断开画法B 分段画法C 简化画法D 夸大画法13.生产工艺流程草图的主要组成部分包括物料流程、图例和（A）。

Ａ设备一览表Ｂ标题栏Ｃ技术要求Ｄ文字注释14．当采用双层管架布置管道时，一般布置于下层的是（ A ）A．工艺管道 B．公用工程管道C．高温管道 D．高压管道15.化工设备图的视图表达方案包括选择主视图，确定视图数量和（ C ）。

化工设计复习题答案填空题：1.根据化工过程开发程序分类，化工设计可分为四种设计类型，分别是概念设计、中式设计、基础设计和工程设计。

2.化工设计中的计算主要包括：物料衡算、能量衡算和设备造型与计算。

3.选择生产方法和工艺流程是应着重考虑先进性、可靠性和合理性三原则。

4.换热器按照传热方式可分为直接传热式、间壁传热式和蓄热式。

5.在化工施工图设计中，每个设备只能编一个位号，位号的第一个字母为设备类别代号，说明下列设备类别代号代表什么：T—储罐、塔R—反应器V—容器机运设备P—泵E—换热器塔F—容器6.在画设备布置图时，剖切到的厂房用粗实线画出，未剖到的厂房用细实线画出。

7.在换热器的设计或选型时，需要核算液体在直管内的流速，根据经验，排出下列流体流速由小到大的顺序：a 冷却水；b油类蒸汽；c 气液混合流体；d 油类dacb 。

8.在填料塔的设计时，陶瓷填料不适用于氢氟酸、热碱等工艺物料。

9.工厂的三废治理工程要“三同时”，即同时设计、同时加工安装、同时试车运行。

10.工程设计中的种类主要有三段设计、二段设计和一段设计。

11.化工设备布置设计的主要任务是确定整个工艺流程中的全部设备在平面上和空间中的正确位置，相应地确定厂房或框架的结构形式。

12.在化工设计中，工艺设计人员提供设计条件的其他相关专业是土建、给排水、自控、电气、电讯等。

13.扩大的初步设计完成后要编制的设计文件内容主要包括：编制准确度能满足控制投资或报价使用的工程概算、设计说明书、设计说明书附图附表。

14.易燃物品的自燃点随压力增加而降低。

15.工艺流程草图又称为方案流程图、流程示意图，一般在生产方法确定后绘制，主要为工艺计算服务，也是工艺方案的确定和工艺流程图设计的依据，但不列入设计文件。

16.在泵的选型中，要求流量大而扬程低的，可选用单级离心泵；要求流量小而扬程高的，宜选用复泵、多级离心泵。

17.在厂房建筑物的视图中，凡未被剖切的墙、梁、柱、楼板等结构的轮廓，用细实线画出；而被剖切后的剖面结构轮廓，用粗实线画出。

石油大学《化工设计概论》中国石油大学（北京）远程教育学院期末考试《化工设计概论》关于课程考试违规作弊的说明1 、提交文件中涉嫌抄袭内容（包括抄袭网上、书籍、报刊杂志及其他已有论文），带有明显外校标记，不符合学院要求或学生本人情况，或存在查明出处的内容或其他可疑字样者，判为抄袭，成绩为“0”。

2 、两人或两人以上答题内容或用语有50%以上相同者判为雷同，成绩为“0”。

3 、所提交试卷或材料没有对老师题目进行作答或提交内容与该课程要求完全不相干者，认定为“白卷”或“错卷”，成绩为“0 ”。

一、题型分基础题（ 90 分）和计算题（ 10 分）（ 1 ）基础题分为概念题、问答题和简答题。

概念题， 8 题，每题 5 分，共40 分；问答题， 10 题，每题 2 分，共 20 分；简答题， 6 题，每题 5 分，共 30 分（ 2 ）计算题， 1 题， 10 分，共 10 分。

二、基础题（ 90 分）1、概念题（给出下面概念和术语的定义，8题，每题5分，共40分）① 间歇过程答：是指一个装置，或几套装置，或所有装置，都设计成经常地开车和停车，来生产一个产品。

②管件答：管件就是用于在管道系统中改变走向、高度，或改变管径，或引出支管等所使用的管道部件。

③ 分离因子答：是表征混合物在特定分离过程中可以得到的分离程度的一种量度。

④ 项目建议书答：由项目筹建单位或项目法人根据国民经济的发展、国家和地方中长期规划、产业政策、生产力布局、国内外市场、所在地的内外部条件，就某一具体新建、扩建项目提出的项目的建议文件，是对拟建项目提出的框架性的总体设想。

它要从宏观上论述项目设立的必要性和可能性，把项目投资的设想变为概略的投资建议。

⑤ 扩散分离过程答：是指从混合物中将目标物质隔离出来的过程；与其他部分或整体、主体分开；一个分类学单位从同一级别的另一单位分出去。

⑥ 管道仪表流程图答：是一种化工工艺图，也叫带控制点流程图，用来表达物料从原料到产品生产过程和控制方法的图样。

化工设计概论期末考试题库及答案一、选择题（每题2分，共20分）1. 化工设计中，下列哪个不是基本的化工单元操作？A. 蒸馏B. 过滤C. 反应D. 焊接答案：D2. 化工设计中，物料衡算的基本原则是什么？A. 质量守恒B. 能量守恒C. 动量守恒D. 电荷守恒答案：A3. 在化工设计中，下列哪个不是常见的换热设备？A. 换热器B. 冷却塔C. 反应釜D. 蒸发器答案：C4. 化工设计中，压力容器的设计需要考虑哪些因素？A. 压力B. 温度C. 材料D. 所有以上选项答案：D5. 化工生产中，如何确定反应器的体积？A. 根据反应物的摩尔比B. 根据反应速率C. 根据反应物的浓度D. 根据反应物的摩尔量答案：D6. 化工设计中，哪些因素会影响分离效率？A. 温度B. 压力C. 操作方式D. 所有以上选项答案：D7. 化工设计中，塔设备的设计需要考虑哪些因素？A. 塔板数B. 塔高C. 塔径D. 所有以上选项答案：D8. 化工设计中，哪些因素会影响泵的选型？A. 流量B. 扬程C. 介质特性D. 所有以上选项答案：D9. 在化工设计中，如何确定管道的直径？A. 根据流体的流速B. 根据流体的密度C. 根据流体的粘度D. 根据流体的流量答案：D10. 化工设计中，安全阀的作用是什么？A. 调节压力B. 测量压力C. 保护设备D. 启动设备答案：C二、简答题（每题10分，共30分）1. 简述化工设计的基本流程。

答案：化工设计的基本流程包括项目建议书、可行性研究、初步设计、详细设计、施工图设计、施工、试运行和竣工验收等阶段。

2. 描述化工设计中常见的几种分离技术及其应用场景。

答案：常见的分离技术包括蒸馏、萃取、结晶、过滤和膜分离等。

蒸馏适用于不同沸点的混合物分离；萃取适用于极性差异较大的混合物；结晶适用于固体与液体的分离；过滤适用于固体颗粒与液体的分离；膜分离适用于分子大小差异的混合物。

3. 阐述化工设计中为什么要进行环境影响评估。

化工设计概论课后答案【篇一：期末复习题及答案——化工设计概论】s=txt>一、给出下面概念和术语的定义1、热；2、活塞流型反应器；3、管件；4、分离过程；5、温-焓图(t-h)；6、固定床反应器；7、聚式流态化；8、传质分离过程（平衡分离过程）；9、工艺流程示意图；10、连续过程；11、中间反应；12、速率控制分离过程；13、逆流反应器；14、分离因子；15、化工过程；16、间歇过程；17、工艺过程阶段；18、夹点；19、化学反应路线；20、流化床反应器；二、单项与多项选择题1、（）衡算式是化学反应过程物料衡算不能应用的。

a．总质量衡算式； b．组分质量衡算式；c．元素原子物质的量衡算式；d．元素原子质量衡算式2、在进行过程的物料平衡计算时，对系统需要分析的内容有（）。

a．确定物料平衡方程式；b．确定物流约束式；c．确定设备约束式；d．确定变量3、在温-焓图中得到热复合曲线的步骤有（）步骤。

a．划分温区； b．各热流温度按高到低顺序排列；c．求每个温区的总热交换量；d．画出每个温区的总物流线4、（）不是化工设计的内容。

a．反应过程选择与优化；b．分离过程选择与优化；c．厂区道路规划与设计；d．化工过程系统优化5、管道布置图包括下面（）图样。

a．管件图； b．管架图管道施工说明；c．蒸汽伴管系统布置图；d．管道平面布置图6、（）分离过程不是速率控制分离过程。

a．膜分离过程；b．反渗透分离过程；c．冷冻干燥分离过程；d．超滤分离过程7、间歇过程有（）特点。

a．生产灵活性高； b．易实现自动化；c．适合有固相的物流；d．适合生产季节性产品8、分离过程的选择应分析分离过程的（）方面。

a．可行性；b．经济性；c．可靠性；d．生产规模9、对能量过程的分析方法有（）。

a．能量衡算法；b．热流分析法；c．熵分析法；d．功衡算法10、夹点之上区域不可设置（）。

a．热阱；b．保温器；c．热源；d．物流混合器11、对新过程的化工设计需要进行（）a．概念设计；b．装置设计；c．中试设计；d．反应设计12、换热网络设计的目的是得到（）。

化工设计的意义和作用化工设计是将一个系统（如一个工厂、一个车间或一套装置等）全部用工程制图的方法，描绘成图纸、表格及必要的文字说明。

也就是把工艺流程、技术装备转化为工程语言的过程。

化工设计的任务在化工生产中，通过运用化工设计方面的知识和方法，对设备进行评价或者各种指标的评定在科学研究中，从小型试验到中试放大，以至投入工业生产，都离不开设计在基本建设中，设计是基本建设的首要环节，是现场施工的依据化工设计的特点：政策性强，技术性强，经济性强，综合性强化工设计的发展趋势：石油化学工业实现了装置大型化、工厂整体化、系统最优化、控制自动化，所以，也要有相应的提高幅度。

根据项目性质分类装置改造设计，新建项目设计，重建项目设计根据设计性质分类：新技术开发过程设计：概念设计，中试设计，基础设计工程设计：初步设计，技术设计（扩大初步设计），施工图设计化工厂设计的工作程序：一般的化工设计的工作程序是以基础设计为依据提出项目建议书，经上级主管部门认可后写出可行性研究报告，上级批准后，编写设计任务书，进行扩大初步设计，后者经上级主管部门认可后进行施工图设计。

项目建议书：是进行可行性研究和编制设计任务书的依据，应包括下列内容。

✓项目建设目的和意义，即项目提出的背景和依据，投资的必要性及经济意义；✓产品需求初步预测；✓产品方案和拟建规模；✓工艺技术方案（原料路线、生产方法和技术来源）；✓资源、主要原材料、燃料和动力的供应；✓建厂条件和厂址初步方案；✓环境保护；✓工厂组织和劳动定员估算；✓项目实施规划设想；✓投资估算和资金筹措设想；✓经济效益和社会效益的初步估算。

可行性研究：是以拟建项目进行全面分析及多方面比较，对其是否应该建设及如何建设作出论证和评价，为上级机关投资决策和编制、审批设计任务书提供可靠的依据。

根据原化工部对“可行性研究报告”的有关规定，可行性研究报告的内容如下：◆总论：包括项目名称、进行可行性研究的单位、技术负责人、可行性研究的依据、可行性研究的主要内容和论据、评价的结论性意见、存在问题和建议等，并附上主要技术经济指标表。

化工设计复习题答案填空题：1.根据化工过程开发程序分类，化工设计可分为四种设计类型，分别是概念设计、中式设计、基础设计和工程设计。

2.化工设计中的计算主要包括：物料衡算、能量衡算和设备造型与计算。

3.选择生产方法和工艺流程是应着重考虑先进性、可靠性和合理性三原则。

4.换热器按照传热方式可分为直接传热式、间壁传热式和蓄热式。

5.在化工施工图设计中，每个设备只能编一个位号，位号的第一个字母为设备类别代号，说明下列设备类别代号代表什么：T—储罐、塔R—反应器V—容器机运设备P—泵E—换热器塔F—容器6.在画设备布置图时，剖切到的厂房用粗实线画出，未剖到的厂房用细实线画出。

7.在换热器的设计或选型时，需要核算液体在直管内的流速，根据经验，排出下列流体流速由小到大的顺序：a 冷却水；b油类蒸汽；c 气液混合流体；d 油类dacb 。

8.在填料塔的设计时，陶瓷填料不适用于氢氟酸、热碱等工艺物料。

9.工厂的三废治理工程要“三同时”，即同时设计、同时加工安装、同时试车运行。

10.工程设计中的种类主要有三段设计、二段设计和一段设计。

11.化工设备布置设计的主要任务是确定整个工艺流程中的全部设备在平面上和空间中的正确位置，相应地确定厂房或框架的结构形式。

12.在化工设计中，工艺设计人员提供设计条件的其他相关专业是土建、给排水、自控、电气、电讯等。

13.扩大的初步设计完成后要编制的设计文件内容主要包括：编制准确度能满足控制投资或报价使用的工程概算、设计说明书、设计说明书附图附表。

14.易燃物品的自燃点随压力增加而降低。

15.工艺流程草图又称为方案流程图、流程示意图，一般在生产方法确定后绘制，主要为工艺计算服务，也是工艺方案的确定和工艺流程图设计的依据，但不列入设计文件。

16.在泵的选型中，要求流量大而扬程低的，可选用单级离心泵；要求流量小而扬程高的，宜选用复泵、多级离心泵。

17.在厂房建筑物的视图中，凡未被剖切的墙、梁、柱、楼板等结构的轮廓，用细实线画出；而被剖切后的剖面结构轮廓，用粗实线画出。
