电气调试基本知识

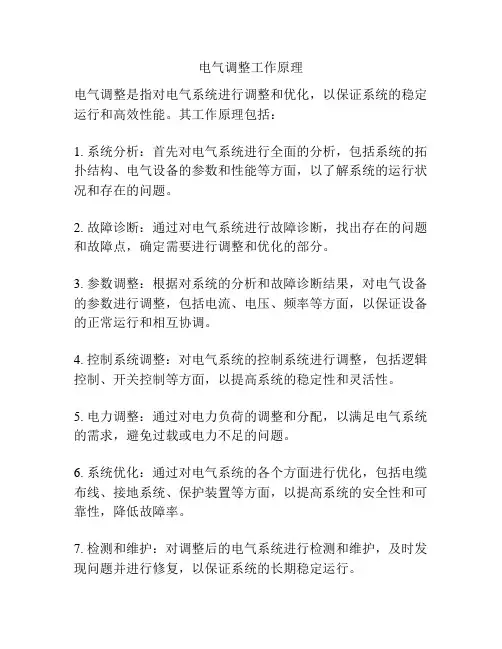

电气调整工作原理
电气调整是指对电气系统进行调整和优化，以保证系统的稳定运行和高效性能。

其工作原理包括：
1. 系统分析：首先对电气系统进行全面的分析，包括系统的拓扑结构、电气设备的参数和性能等方面，以了解系统的运行状况和存在的问题。

2. 故障诊断：通过对电气系统进行故障诊断，找出存在的问题和故障点，确定需要进行调整和优化的部分。

3. 参数调整：根据对系统的分析和故障诊断结果，对电气设备的参数进行调整，包括电流、电压、频率等方面，以保证设备的正常运行和相互协调。

4. 控制系统调整：对电气系统的控制系统进行调整，包括逻辑控制、开关控制等方面，以提高系统的稳定性和灵活性。

5. 电力调整：通过对电力负荷的调整和分配，以满足电气系统的需求，避免过载或电力不足的问题。

6. 系统优化：通过对电气系统的各个方面进行优化，包括电缆布线、接地系统、保护装置等方面，以提高系统的安全性和可靠性，降低故障率。

7. 检测和维护：对调整后的电气系统进行检测和维护，及时发现问题并进行修复，以保证系统的长期稳定运行。

总之，电气调整工作原理是通过对电气系统的全面分析、故障诊断和参数调整，以及对控制系统的调整、电力的调整和系统优化，来保证电气系统的稳定运行和高效性能。

电气调试方案1. 引言电气调试是指在电气设备安装完毕后，对其进行各项功能性测试和故障排除的过程。

本文将介绍电气调试的基本流程，并提供一套详细的电气调试方案。

2. 电气调试流程电气调试的主要流程如下：1.设备安装：在进行电气调试之前，首先需要完成设备的安装工作。

确保设备已正确安装，并与电源和其他设备正确连接。

所有的接线都应符合标准和设计要求。

2.检查接线：对设备的接线进行检查，确保接线正确没有接反或接错导致的短路和接地问题。

3.电源接通：将电源接通，并检查设备是否正常通电。

同时，监测设备的电流和电压，确保其在正常范围内。

4.功能测试：对设备的各项功能进行测试。

包括但不限于开关、按钮、指示灯、传感器等。

确保各项功能正常工作，并记录测试结果。

5.故障排除：如果设备存在故障现象，需要进行故障排除。

首先，检查设备的电源和接线是否正常，排除电源和接线故障。

然后，逐步检查各个电器元件和电路板，找出存在问题的元件并进行修复或更换。

6.总结记录：对整个电气调试过程进行总结记录。

包括调试的时间、测试结果、故障排除过程及结果。

这些记录将对以后的设备维护和故障排除提供参考。

3. 电气调试方案基于以上流程，我们可以制定一套详细的电气调试方案，以确保电气设备能正常运行。

3.1 设备安装和接线检查在安装设备之前，应先阅读设备的安装手册，并根据手册的要求进行安装。

安装完成后，对设备的接线进行检查，确保接线正确。

3.2 电源接通和电流/电压监测将设备的电源接通，并使用合适的工具（如示波器）监测设备的电流和电压。

确保设备的电源正常，且电流和电压在正常范围内。

3.3 功能测试对设备的各项功能进行测试，确保其正常工作。

例如，对开关进行测试，确保能正常开关设备；对指示灯进行测试，确保其能正确指示设备的状态；对传感器进行测试，确保能正确地感知环境。

3.4 故障排除如果设备存在故障现象，需要进行故障排除。

排除故障的过程可能需要一系列的测试和检查。

电气调试作业指导书1. 引言电气调试作业是电气工程师应用和检测电气设备和系统的过程。

电气调试是确保电气设备和系统安全可靠运行的关键步骤，它可以帮助发现潜在的问题和缺陷，并及时采取措施进行修复。

本指导书旨在提供一个系统的步骤和流程，以有效地完成电气调试作业。

2. 基本原则在进行电气调试作业时，需要遵守以下基本原则：- 安全第一。

始终确保在进行调试作业之前，将设备和系统切断电源，采取必要的安全措施，并由合格的电气工程师领导。

- 系统性。

电气调试需要有一个系统的方法和计划，以确保所有的设备和系统都被检测和调试。

- 记录和报告。

在进行调试过程中，应及时记录观察结果、测试数据等信息，并编制详细的报告，以便后续的跟踪和分析。

- 合作与沟通。

电气调试作业通常需要与其他相关部门和人员合作，需要与他们建立良好的沟通和合作关系。

3. 电气调试步骤3.1 准备工作在进行电气调试作业之前，需要进行一些准备工作，包括：- 审查设计文件，了解设备和系统的基本参数和功能。

- 确保所有的安全措施已经采取，并获得必要的许可。

- 准备必要的测试设备和工具，包括测试仪器、电缆、连接器等。

3.2 初次启动在进行初次启动调试时，需要按照以下步骤进行：- 检查设备和系统，确保所有的连接已经完好。

- 逐一连接设备和系统，并确认其合适。

- 逐一对设备和系统进行测试，检查其功能是否正常。

- 记录测试结果和观察结果。

3.3 故障排除如果在初次启动调试过程中发现故障或问题，需要进行故障排除，包括以下步骤：- 检查和确认故障的具体位置和原因。

- 制定故障排除计划，并采取适当的措施进行修复。

- 在修复后重新测试设备和系统，确保问题已经解决。

3.4 功能测试在完成初次启动和故障排除后，需要进行功能测试，以确保设备和系统的所有功能正常运行。

功能测试需要按照设计要求进行，并记录测试结果。

3.5 性能测试在完成功能测试后，需要进行性能测试，以评估设备和系统的性能指标。

电气系统调试方案一、调试前期准备1.1确定调试范围我们需要明确调试的范围，包括发电机、变压器、开关设备、电缆线路、保护装置、自动装置等。

这些设备都需要在调试过程中逐一检查，确保其正常运行。

1.2准备调试工具调试工具包括测试仪器、调试软件、通讯设备等。

我们需要根据调试的具体需求，准备相应的工具，以便在调试过程中能够快速准确地解决问题。

1.3调试人员培训调试人员需要具备一定的电气知识和实践经验，因此，我们需要对调试人员进行专业的培训，确保他们能够熟练掌握调试方法和技术。

二、单体调试2.1发电机调试发电机调试主要包括定子、转子、励磁系统、保护装置等部分的调试。

我们需要对发电机的各项参数进行测试，确保其满足设计要求。

2.2变压器调试变压器调试包括绕组、绝缘、油箱、套管等部分的调试。

我们需要检查变压器的各项参数，如绕组直流电阻、绝缘电阻、油中溶解气体等，确保变压器正常运行。

2.3开关设备调试开关设备调试主要包括断路器、隔离开关、负荷开关等设备的调试。

我们需要检查开关设备的接触电阻、分合闸时间、机械特性等，确保其可靠运行。

2.4电缆线路调试电缆线路调试包括电缆本体、终端头、接地装置等部分的调试。

我们需要对电缆线路的绝缘电阻、直流电阻、载流量等参数进行测试，确保线路安全可靠。

2.5保护装置调试保护装置调试主要包括过电流保护、过电压保护、差动保护等装置的调试。

我们需要检查保护装置的动作时间、整定值、可靠性等，确保其在故障发生时能够及时动作。

三、系统联调3.1电气主系统联调电气主系统联调主要包括发电机、变压器、开关设备、电缆线路等设备的联调。

我们需要检查各设备之间的协调运行，确保电气主系统稳定可靠。

3.2自动装置联调自动装置联调包括自动调节器、自动开关、自动保护装置等设备的联调。

我们需要检查自动装置的动作逻辑、响应时间等，确保其能够满足系统运行需求。

3.3通讯设备联调通讯设备联调包括光纤通讯、无线通讯等设备的联调。

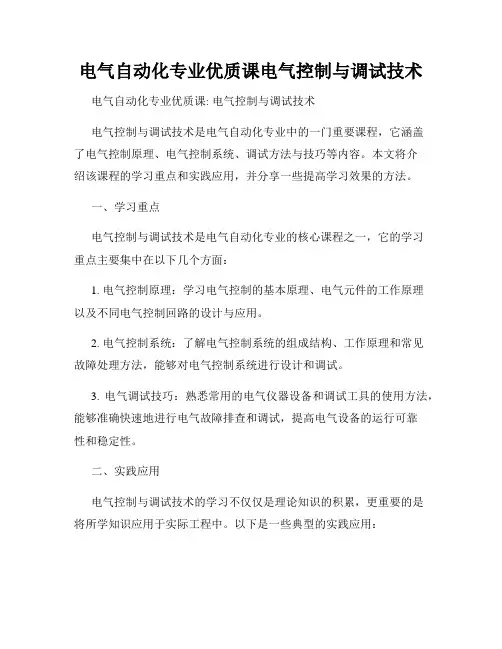

电气自动化专业优质课电气控制与调试技术电气自动化专业优质课: 电气控制与调试技术电气控制与调试技术是电气自动化专业中的一门重要课程，它涵盖了电气控制原理、电气控制系统、调试方法与技巧等内容。

本文将介绍该课程的学习重点和实践应用，并分享一些提高学习效果的方法。

一、学习重点电气控制与调试技术是电气自动化专业的核心课程之一，它的学习重点主要集中在以下几个方面：1. 电气控制原理：学习电气控制的基本原理、电气元件的工作原理以及不同电气控制回路的设计与应用。

2. 电气控制系统：了解电气控制系统的组成结构、工作原理和常见故障处理方法，能够对电气控制系统进行设计和调试。

3. 电气调试技巧：熟悉常用的电气仪器设备和调试工具的使用方法，能够准确快速地进行电气故障排查和调试，提高电气设备的运行可靠性和稳定性。

二、实践应用电气控制与调试技术的学习不仅仅是理论知识的积累，更重要的是将所学知识应用于实际工程中。

以下是一些典型的实践应用：1. 设备控制系统设计：根据具体的工程需求，设计能够实现自动控制的电气控制系统，包括选择合适的电气元件、搭建控制回路、编写控制程序等。

2. 现场调试与故障处理：在工程现场进行电气设备的安装与调试，检查电气回路的接线是否正确，进行参数的调整和故障排查，确保设备正常运行。

3. 自动化生产线优化：借助电气控制与调试技术，对自动化生产线进行优化和改进，提高生产效率和产品质量，降低生产成本和人力投入。

三、提高学习效果的方法为了更好地学习电气控制与调试技术，以下是一些建议和方法，供参考：1. 注重基础知识的学习：电气控制与调试技术是建立在电气基础知识之上的，因此首先要扎实掌握电路理论、电机原理等基础知识，为后续的学习打下坚实的基础。

2. 实践与理论相结合：学习电气控制与调试技术需要实际动手操作，通过参与实验和实际工程项目，将理论知识应用到实践中，加深对知识的理解和记忆。

3. 多做练习和实验：通过完成大量的练习题和实验，巩固理论知识，提高解决问题的能力和抗压能力。

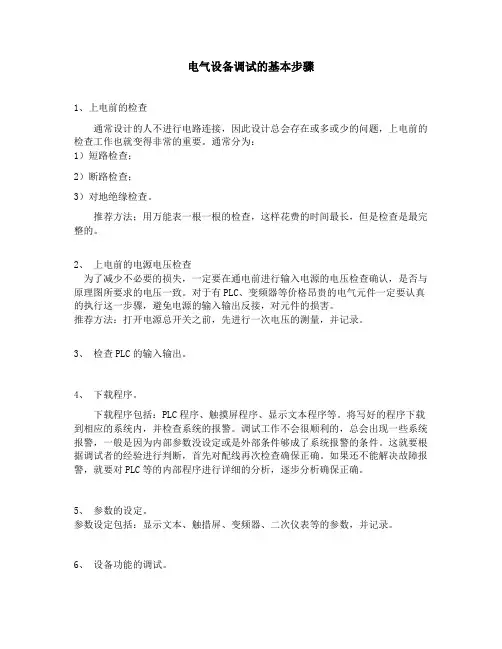

电气设备调试的基本步骤1、上电前的检查通常设计的人不进行电路连接，因此设计总会存在或多或少的问题，上电前的检查工作也就变得非常的重要。

通常分为：1）短路检查；2）断路检查；3）对地绝缘检查。

推荐方法；用万能表一根一根的检查，这样花费的时间最长，但是检查是最完整的。

2、上电前的电源电压检查为了减少不必要的损失，一定要在通电前进行输入电源的电压检查确认，是否与原理图所要求的电压一致。

对于有PLC、变频器等价格昂贵的电气元件一定要认真的执行这一步骤，避免电源的输入输出反接，对元件的损害。

推荐方法：打开电源总开关之前，先进行一次电压的测量，并记录。

3、检查PLC的输入输出。

4、下载程序。

下载程序包括：PLC程序、触摸屏程序、显示文本程序等。

将写好的程序下载到相应的系统内，并检查系统的报警。

调试工作不会很顺利的，总会出现一些系统报警，一般是因为内部参数没设定或是外部条件够成了系统报警的条件。

这就要根据调试者的经验进行判断，首先对配线再次检查确保正确。

如果还不能解决故障报警，就要对PLC等的内部程序进行详细的分析，逐步分析确保正确。

5、参数的设定。

参数设定包括：显示文本、触措屏、变频器、二次仪表等的参数，并记录。

6、设备功能的调试。

排除上电后的报警后就要对设备功能进行调试了。

首先要了解设备的工艺流程。

然后进行手动空载调试。

手动工作动作无误再进行自动的空载调试。

空载调试完毕后，进行带载的调试。

并记录调试电流、电压等的工作参数。

调试过程中，不仅要调试各部分的功能还要对设置的报警进行模拟，确保故障条件满足时能够实现真正的报警。

对于需要对设备进行加温恒温的试验时，要记录加温恒温曲线。

确保设备功能完好。

7、系统的联机调试。

完成单台设备的调试后再进行前机与后的联机调试。

8、连续长时间的运行。

来检测设备工作的稳定性。

9、调试完毕。

设备调试完毕，要进行报检。

并对调试过程中的各种记录备档。

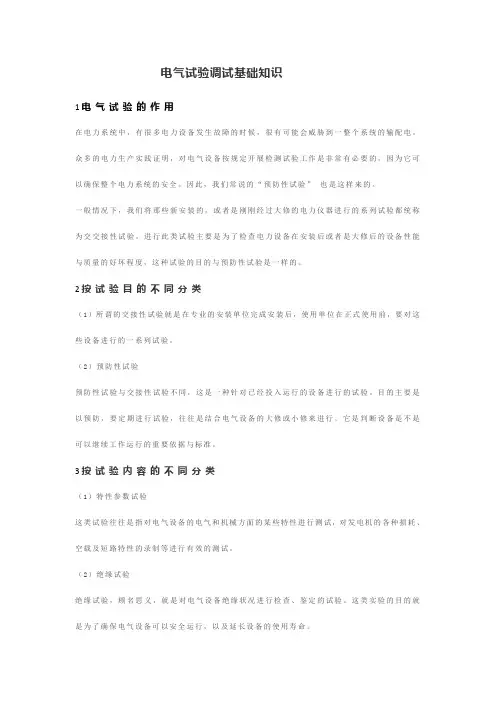

电气试验调试基础知识1电气试验的作用在电力系统中，有很多电力设备发生故障的时候，很有可能会威胁到一整个系统的输配电。

众多的电力生产实践证明，对电气设备按规定开展检测试验工作是非常有必要的，因为它可以确保整个电力系统的安全。

因此，我们常说的“预防性试验”也是这样来的。

一般情况下，我们将那些新安装的，或者是刚刚经过大修的电力仪器进行的系列试验都统称为交交接性试验。

进行此类试验主要是为了检查电力设备在安装后或者是大修后的设备性能与质量的好坏程度，这种试验的目的与预防性试验是一样的。

2按试验目的不同分类（1）所谓的交接性试验就是在专业的安装单位完成安装后，使用单位在正式使用前，要对这些设备进行的一系列试验。

（2）预防性试验预防性试验与交接性试验不同，这是一种针对已经投入运行的设备进行的试验。

目的主要是以预防，要定期进行试验，往往是结合电气设备的大修或小修来进行。

它是判断设备是不是可以继续工作运行的重要依据与标准。

3按试验内容的不同分类（1）特性参数试验这类试验往往是指对电气设备的电气和机械方面的某些特性进行测试，对发电机的各种损耗、空载及短路特性的录制等进行有效的测试。

（2）绝缘试验绝缘试验，顾名思义，就是对电气设备绝缘状况进行检查、鉴定的试验。

这类实验的目的就是为了确保电气设备可以安全运行，以及延长设备的使用寿命。

4电气试验的总体要求（1）所有的电气试验都应该遵循《电力设备预防性试验规程》和《交接试验规程》的各项规定是检查设备的基本要求。

坚持预防为主，积极改进设备，使设备能长期、安全、经济地运行。

（2）坚持科学的态度，对试验结果必须全面地、掌握设备性能变化的规律和趋势。

要加强技术管理，不断提高试验技术水平。

（3）在额定电压不高于110kV的电气设备，务必按照《电力设备预防性试验规程》和《交接试验规程》规定进行交流耐压试验。

对于电力变压器和互感器，在局部和全部更换绕组后，应进行耐压试验。

（4）进行绝缘试验时，应尽量将连接在一起的各种设备分离开来单独试验（成套设备除外），同一试验标准的设备可以连在一起试。

电气调试技术总结电气调试技术总结电气调试是在电气设备安装完成后，对其进行各项功能测试和参数调整的过程。

它是确保电气设备正常运行的重要环节，需要掌握一定的技术和方法。

本文将总结一些常用的电气调试技术，以供参考。

1. 测试设备准备在进行电气调试之前，首先需要准备测试设备。

主要包括电压表、电流表、电能表、频率表、示波器等。

这些设备用于测量电气设备的各项参数，以确保其工作正常。

2. 检查回路在进行电气调试之前，需要检查电气设备的回路是否连通正常。

通过使用电压表和电流表，可以测量电气设备各回路的电压和电流。

如果发现电压或电流异常，需要及时找出原因并进行修复。

3. 功能测试电气设备的功能测试是电气调试的重要部分。

通过对设备的各个功能进行测试，可以发现问题并进行调整。

例如，对于一个电机控制系统，可以通过改变控制信号，观察电机的转动情况，以确保控制系统正常工作。

4. 参数调整在功能测试的基础上，还需要对电气设备的各项参数进行调整。

例如，对于一个变频器控制的电机，需要调整变频器的频率、升降时间和电流限制等参数，以适应不同负载的要求。

参数调整需要根据设备的具体要求进行，需要仔细调试和测试，确保设备能够正常运行。

5. 故障诊断与排查在电气调试过程中，可能会出现各种故障。

对于这些故障，需要进行诊断和排查，以找出根本原因并进行修复。

常见的故障包括电路短路、接触不良、传感器故障等。

诊断故障需要运用一定的专业知识和经验，同时也需要使用恰当的测试设备和工具。

6. 安全措施在进行电气调试时，安全措施是非常重要的。

电气设备通常涉及高压、高电流等危险因素，调试人员需要严格遵守相关的安全规范和操作规程，以确保自身的安全。

在进行高压测量时，需要使用绝缘手套和绝缘工具，避免触电危险。

综上所述，电气调试是确保电气设备正常运行的重要环节。

通过合理的测试设备准备、检查回路、功能测试、参数调整、故障诊断与排查以及安全措施，可以确保电气设备运行正常，提高其可靠性和稳定性。

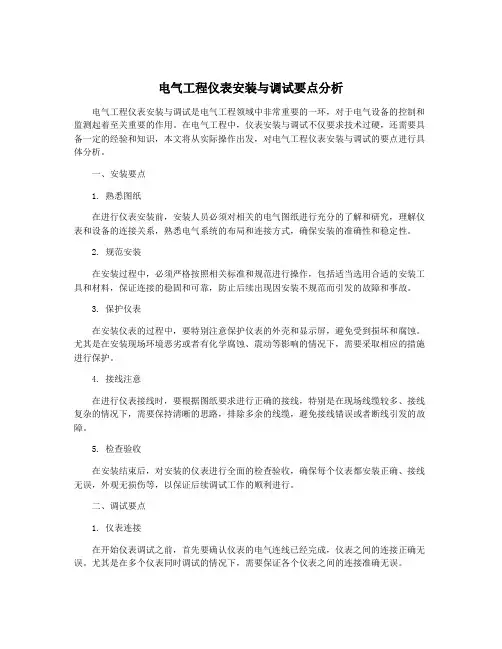

电气工程仪表安装与调试要点分析电气工程仪表安装与调试是电气工程领域中非常重要的一环，对于电气设备的控制和监测起着至关重要的作用。

在电气工程中，仪表安装与调试不仅要求技术过硬，还需要具备一定的经验和知识，本文将从实际操作出发，对电气工程仪表安装与调试的要点进行具体分析。

一、安装要点1. 熟悉图纸在进行仪表安装前，安装人员必须对相关的电气图纸进行充分的了解和研究，理解仪表和设备的连接关系，熟悉电气系统的布局和连接方式，确保安装的准确性和稳定性。

2. 规范安装在安装过程中，必须严格按照相关标准和规范进行操作，包括适当选用合适的安装工具和材料，保证连接的稳固和可靠，防止后续出现因安装不规范而引发的故障和事故。

3. 保护仪表在安装仪表的过程中，要特别注意保护仪表的外壳和显示屏，避免受到损坏和腐蚀。

尤其是在安装现场环境恶劣或者有化学腐蚀、震动等影响的情况下，需要采取相应的措施进行保护。

4. 接线注意在进行仪表接线时，要根据图纸要求进行正确的接线，特别是在现场线缆较多、接线复杂的情况下，需要保持清晰的思路，排除多余的线缆，避免接线错误或者断线引发的故障。

5. 检查验收在安装结束后，对安装的仪表进行全面的检查验收，确保每个仪表都安装正确、接线无误，外观无损伤等，以保证后续调试工作的顺利进行。

二、调试要点1. 仪表连接在开始仪表调试之前，首先要确认仪表的电气连线已经完成，仪表之间的连接正确无误。

尤其是在多个仪表同时调试的情况下，需要保证各个仪表之间的连接准确无误。

2. 电气参数配置在进行电气仪表调试时，需要根据实际情况配置相应的电气参数，包括输入输出信号的量程、工作方式、报警设置等，确保每个仪表能够按照要求进行正常工作。

3. 信号测试在调试过程中，需要对仪表的输入输出信号进行测试，验证信号的准确性和稳定性，确保仪表能够准确地接收和输出信号，达到设定的监测和控制要求。

4. 故障处理在调试过程中，如果发现仪表存在故障或者异常情况，需要及时进行分析和处理，寻找故障原因并采取相应的措施进行修复，保证仪表的正常工作。

电气工程调试1、调试内容和调试方法⑴电力变压器试验：因为电力变压器安装是由专业公司完成，所以仅对变压器的测试内容和要求作简要阐述电力变压器试验2、真空断路器试验因为高压柜安装是由专业公司完成，所以仅对高压柜中的真空断路器的测试内容和要求作简要阐述。

真空断路器试验3、电压互感器试验4、电流互感器试验5、避雷器试验6、高压电缆试验高压电缆施工由专业公司完成，高压电缆试验内容及要求见下表：7、仪表的校验对于盘柜上的电流表、电压表、功率表，功率因素表，有功（无功）电度表等，应根据相关表的校验规程进行精度等级校验，每刻度误差应满足其精度要求。

试验用仪表精度应满足量值传递要求，且在检定合格期内。

8、继电器试验(1) 采用继电保护测试仪及数字电秒表对电流、电压测试，继电器进行刻度校验和继电保护整定，并计算相应的返回系数，返回系数应满足要求，保护定值应准确可靠。

(2) 对于中间信号继电器，加入相应的电流或电压信号，继电器应可靠动作，各触点应正常分、合。

(3) 采用继电保护测试仪及数字电秒表对时间继电器进行刻度校验及保护整定，整定值应准确可靠。

(4）采用继电保护测试仪及数字电秒表对综合保护装置进行校验和整定。

9、母线检查试验10、热继电器试验热继电器有设计整定值的应根据整定值进行整定，加入整定值的1.5倍值，热继电器的动作时间在热态下应小于 2 min。

若无设计整定值时，可根据负荷功率或电流值计算出整定值后再进行整定。

11、交流电动机试验12、接地电阻测量盘柜，各类电气设备等均应可靠接地，采用接地电阻测试仪，对接地电阻进行测量，其测得的电阻值应满足设计及规范要求。

接地网接地电阻测量点不得少于3处，且每点测量最少为3次，计算出数据的平均值即可认为是该点的接地电阻值。

13、柴油发电机调试14、电源自动切换箱调试(1)用500V兆欧表检查箱内开关及配线的绝缘电阻值，其值应符合规范要求。

⑵有电流表、电压表或电流互感器的应对电流表、电压表及电流互感器进行比对精度检验。

电气系统调试与维修电气工程是一门涉及电力、电子和电磁学的学科，它在现代社会中扮演着至关重要的角色。

电气工程师负责设计、建设、维护和修复各种电气系统，包括发电厂、输电线路、电力配电系统、电机和控制系统等。

其中，电气系统的调试与维修是电气工程师日常工作中不可或缺的一部分。

一、电气系统调试电气系统调试是确保系统正常运行的重要步骤。

在建设新的电气系统时，调试可以帮助工程师发现潜在问题，并确保系统能够按照设计要求运行。

在调试过程中，电气工程师需要进行以下步骤：1. 确认电气系统的连接和布线是否正确。

这包括检查电缆、插头和接线端子的连接情况，以及确认电线的正确接地。

2. 检查电气设备的参数设置。

电气系统中的各种设备，如变压器、电机和开关设备，都需要进行参数设置，以确保其正常运行。

工程师需要仔细检查设备的参数设置，并根据需要进行调整。

3. 进行电气系统的功能测试。

这包括检查开关设备、保护装置和自动控制系统的功能是否正常。

工程师需要按照设计要求进行各种测试，以确保系统能够在各种工况下正常运行。

4. 进行电气系统的负载测试。

负载测试可以帮助工程师评估系统的性能，并确保系统能够承受正常运行时的负载。

工程师需要模拟实际负载条件，对系统进行长时间运行测试，并监测系统的性能指标。

二、电气系统维修电气系统的维修是确保系统长期稳定运行的关键环节。

无论是由于设备老化、故障或其他原因，电气系统都可能出现问题，需要及时维修。

在进行电气系统维修时，电气工程师需要进行以下步骤：1. 分析和诊断故障原因。

电气工程师需要仔细分析故障现象，并使用各种测试设备和工具进行故障诊断。

通过确定故障原因，工程师可以采取相应的维修措施。

2. 更换故障设备或部件。

一旦确定了故障原因，电气工程师需要更换故障设备或部件。

这可能涉及到拆卸设备、更换元件、重新布线等操作。

3. 进行系统的功能测试和性能评估。

在完成维修后，电气工程师需要对系统进行功能测试，确保故障已经修复，并评估系统的性能指标。

电气调试安全技术交底在电气设备的安装和运行过程中，电气调试是一个至关重要的环节。

它不仅能够确保设备的正常运行，还能够保障人员的生命安全和设备的完好无损。

然而，电气调试工作涉及到高电压、大电流等危险因素，如果操作不当，极易引发安全事故。

因此，在进行电气调试之前，必须对相关人员进行严格的安全技术交底，使其充分了解电气调试工作中的安全风险和防范措施，从而确保调试工作的安全、顺利进行。

一、电气调试的基本概念和流程电气调试是指在电气设备安装完成后，对设备进行通电试验、参数调整和性能测试，以确保设备符合设计要求和运行标准的过程。

电气调试的流程一般包括以下几个步骤：1、调试前的准备工作熟悉设备的技术资料和调试方案，了解设备的工作原理、性能参数和操作方法。

检查设备的安装情况，确保设备安装牢固、接线正确、接地良好。

准备好调试所需的仪器仪表、工具和材料，如万用表、示波器、兆欧表、扳手、螺丝刀等。

2、通电试验在确保设备和人员安全的前提下，逐步给设备通电，观察设备的运行情况，如有无异常声音、异味、冒烟等现象。

测量设备的电压、电流、功率等参数，与设计值进行比较，判断设备是否正常工作。

3、参数调整根据测量结果，对设备的参数进行调整，如变压器的分接头、电机的转速、控制器的设定值等，以使设备的性能达到最佳状态。

4、性能测试对设备进行各项性能测试，如过载能力、短路保护、绝缘性能等，以验证设备的可靠性和安全性。

5、调试记录和报告在调试过程中，要认真做好调试记录，包括调试的时间、地点、人员、设备名称、调试内容、测试数据、问题及处理情况等。

调试完成后，要编写调试报告，对调试结果进行总结和评价，提出改进意见和建议。

二、电气调试工作中的危险因素电气调试工作中存在着多种危险因素，主要包括以下几个方面：1、触电危险电气设备在通电状态下，其外壳、接线端子等部位可能带有高电压，如果人员接触到这些部位，就会发生触电事故。

在进行电气测量和试验时，如果使用的仪器仪表不符合安全要求，或者操作不当，也容易引发触电事故。

电工实习中的电气安装与调试步骤电气安装与调试是电工实习过程中不可或缺的环节。

在实际操作中，电工需要遵循一系列步骤来确保电气设备的安全与正常运行。

本文将重点介绍电气安装与调试的步骤及注意事项，帮助读者更好地理解和掌握相关知识。

一、设备检查与准备首先，电工需要对所使用的电气设备进行检查。

检查过程中，应确认设备的完整性和可用性，避免使用老化、损坏或不符合标准的设备。

同时，对所需材料进行准备，如电线、插座、开关等。

这些准备工作的目的是确保设备操作的可行性与安全性。

二、电线布线在电气安装过程中，电线的布线是一个重要的环节。

首先，电工需要根据所需供电点的位置，确定整体的布线方案。

之后，按照规划布线，将电线沿墙壁或地面敷设，避免交叉干扰。

在布线过程中，需要注意将电线与其他管道、设备保持一定的距离，避免干扰或安全隐患。

三、插座及开关安装完成电线布线后，电工需要安装插座和开关。

在插座安装过程中，需要准确地确定插座的位置，确保方便使用，同时避免与其他设备或材料发生冲突。

开关的安装也需要遵循使用者的习惯和实际需要，确保操作的便捷性。

四、绑扎与固定设备绑扎与固定是电气安装中一个重要的环节，能够确保设备的稳定性和安全性。

在绑扎过程中，电工需要使用绝缘材料将电线与设备进行牢固地连接，避免松动或脱落。

同时，在固定过程中，电工需要选择合适的工具和材料，如螺丝、螺母、胶水等，将设备牢固地固定在合适的位置。

五、电气设备连接完成绑扎和固定后，电工开始进行电气设备的连接。

在连接过程中，需要根据电线的颜色和规格进行正确接线。

通常，黑色或蓝色电线表示负极，棕色或红色电线表示正极。

电工需要确保接线牢固可靠，避免松动或虚接。

六、电气调试与测试电气调试与测试是电工实习中的最后一步。

在调试过程中，电工需要仔细检查电气设备的接线是否正确，并逐个对插座、开关等进行测试。

此外，电工还需要使用测试仪器检测电流、电压等参数，确保电气设备的安全与正常运行。

总结：电气安装与调试是电工实习中重要的一环。

电气自动化设备的调试与测试方法电气自动化设备是现代工业生产中不可或缺的重要组成部分，它们的稳定性和可靠性对于工业生产的效率和质量至关重要。

而为了确保这些设备的正常运行，调试和测试是必不可少的环节。

本文将介绍电气自动化设备的调试与测试方法，帮助读者更好地理解和应用这些方法。

一、设备调试的基本步骤设备调试是指在设备安装完成后，对设备进行各项功能和性能测试的过程。

它是确保设备正常运行的关键环节。

设备调试的基本步骤如下：1. 确认设备安装完毕：在进行设备调试之前，首先要确认设备的安装工作已经完成。

这包括设备的机械安装、电气接线和仪表安装等。

2. 进行设备的初步检查：在设备调试之前，需要对设备进行初步检查，确保设备的各项部件和连接正常。

这包括检查电气接线是否正确、仪表是否安装牢固等。

3. 进行设备的功能测试：设备的功能测试是调试的重要环节之一。

通过对设备的各项功能进行测试，可以确保设备的正常运行。

例如，对于一台自动化生产线，可以通过模拟生产过程，测试设备的自动化控制、传感器检测等功能是否正常。

4. 进行设备的性能测试：设备的性能测试是调试的另一个重要环节。

通过对设备的性能进行测试，可以评估设备的工作效率和质量。

例如，对于一台输送机，可以测试其运行速度、负载能力等性能指标。

5. 确认设备调试完成：在设备调试的最后，需要对设备进行综合性的检查，确保设备的各项功能和性能都正常。

只有在确认设备调试完成后，才能将设备投入正式生产。

二、设备测试的常用方法设备测试是指对已经调试完成的设备进行各项测试，以评估设备的性能和稳定性。

下面是一些常用的设备测试方法：1. 功能测试：功能测试是对设备各项功能进行测试的方法。

通过模拟设备的工作环境和工作过程，测试设备的各项功能是否正常。

例如，对于一台自动化包装机，可以测试其自动送料、自动包装等功能是否正常。

2. 性能测试：性能测试是对设备的性能进行评估的方法。

通过对设备的运行速度、负载能力等性能指标进行测试，可以评估设备的工作效率和质量。

电气调试作业指导书1. 简介电气调试是指对电气系统进行检测、修复和确认的过程。

在工程项目中，电气调试是项目完成后的最后一项工作，目的是确保电气系统的正常运行和安全性。

本指导书将介绍电气调试的基本原理、步骤和注意事项。

2. 基本原理电气调试的基本原理是通过测试电气系统的各种元件和设备，确认其正常工作和连接情况。

调试过程中，需要使用各种测试仪器和设备，如万用表、电压表、电流表、电力负载箱等。

通过这些设备的测量和分析，可以判断电路的电压、电流、功率、频率等参数是否正常。

3. 调试步骤3.1 准备工作在进行电气调试之前，需要做好准备工作。

首先，明确电气系统的设计要求和功能需求，并了解电气图纸和设备的连接方式。

其次，准备好所需的调试仪器和设备，并确保它们的工作正常。

3.2 检查供电系统第一步是检查供电系统。

测试电源的输出电压和频率是否稳定，并确保供电电缆和插头的连接正常。

如果发现异常，需要检查电源和电缆的线路和插头是否有故障，并及时修复。

3.3 检查电路连接第二步是检查电路的连接情况。

根据电气图纸，逐一检查电缆和插头的接线情况。

确保所有的电缆和插头连接正确，并且紧固牢固。

同时，检查电路中的开关、保护器、继电器等设备是否正常工作。

3.4 测试电路参数第三步是测试电路的参数。

使用万用表和电压表测量电路的电压和电流，以确认其是否符合设计要求。

同时，用电力负载箱模拟负载，测试电路的负载能力和稳定性。

3.5 检查保护控制系统第四步是检查保护控制系统。

测试保护器和继电器的动作情况，确认其是否正常工作。

同时，测试控制系统的命令执行情况，例如开关和按钮的操作是否能够正确控制设备的启停。

3.6 修复故障如果在调试过程中发现故障，需要及时修复。

首先，确定故障的具体位置和原因。

然后，按照维修手册或相关标准的要求，采取适当的修复措施。

修复完成后，重新测试和确认电气系统的正常工作。

4. 注意事项4.1 安全第一在进行电气调试时，安全永远是第一位的。

电工基本知识及技能
电工是指从事电气设备安装、调试、维护和修理等工作的专业人员。

电工需要具备一定的电气知识和技能，下面就来介绍一些电工基本知识及技能。

1. 电气安全知识
电气安全是电工工作中最重要的一环，电工需要了解电气安全知识，如何正确使用电气设备，如何避免电气事故等。

电工需要掌握电气安全规范和标准，如何正确使用绝缘手套、绝缘鞋等防护用品。

2. 电气基础知识
电工需要掌握电气基础知识，如电路基本原理、电路分析方法、电气元件的特性等。

电工需要了解电气符号、电气单位、电气量的测量方法等。

3. 电气设备安装技能
电工需要掌握电气设备的安装技能，如电气设备的安装位置、安装方式、接线方法等。

电工需要了解电气设备的安装规范和标准，如何正确安装电气设备。

4. 电气设备调试技能
电工需要掌握电气设备的调试技能，如电气设备的调试方法、调试步骤、调试工具等。

电工需要了解电气设备的调试规范和标准，如何正确调试电气设备。

5. 电气设备维护技能
电工需要掌握电气设备的维护技能，如电气设备的维护方法、维护周期、维护工具等。

电工需要了解电气设备的维护规范和标准，如何正确维护电气设备。

6. 电气设备修理技能
电工需要掌握电气设备的修理技能，如电气设备的故障诊断、故障排除、故障修理等。

电工需要了解电气设备的修理规范和标准，如何正确修理电气设备。

以上就是电工基本知识及技能的介绍，电工需要不断学习和提高自己的电气知识和技能，才能更好地完成电气设备的安装、调试、维护和修理等工作。

谈电气工程的电气安装与调试电气工程是现代工业和生活中不可缺少的一部分，而电气安装与调试则是电气工程中不可或缺的重要环节。

电气安装与调试是指在电气设备、线路等电气元件进行安装之后，进行相关电气设备的调试和检验工作。

这项工作不仅仅是将设备接通电源就可以了，还需要进行一系列的测试和调试工作，以保证设备的正常运行。

接下来我们将从电气安装和调试的基本流程、注意事项和应用范围等方面进行详细介绍。

一、电气安装与调试的基本流程电气安装与调试的基本流程主要包括准备工作、设备安装、电气接线、设备调试和设备检验等五个环节。

1.准备工作在进行电气安装与调试之前，需要对相关设备和材料进行充分的准备工作。

包括购买所需的电气设备、线路材料和电气工具等，以及对现场进行安全评估和环境检查。

2.设备安装设备安装是电气安装与调试的第一步，需要按照设备安装图纸和相关规范要求进行安装。

在安装过程中需要严格按照安装要求进行操作，保证设备的安全和稳定。

3.电气接线电气接线是将各个电气设备进行连接的过程，需要按照电气图纸和接线图进行接线。

接线过程中需要注意线缆的绝缘、接线的牢固等问题，以保证设备运行时不会出现线路故障。

4.设备调试设备调试是将设备接通电源之后进行的一系列测试和校准工作。

通过校准仪器、调节参数等工作，使得设备能够正常稳定地运行。

5.设备检验设备检验是对已经安装和调试完成的设备进行全面的检验和测试。

主要是使用专业的检测仪器对设备进行性能测试、安全性测试等工作，以保证设备的正常运行和安全使用。

二、电气安装与调试的注意事项在进行电气安装与调试工作时，需要注意一些重要的事项，以保证工作的顺利进行和设备的正常运行。

1.安全第一电气工程具有一定的危险性，所以在进行安装和调试工作时，安全必须放在第一位。

要严格按照相关安全规定进行操作，并严格执行现场安全管理制度，以确保工作人员的人身安全。

2.按图施工在进行设备安装和电气接线时，要严格按照相关图纸和规范进行操作。

电气调试基础知识1、电气调试的意义和目的随着电力及电子技术的不断发展，许多电压等级更高、控制逻辑更复杂的新工艺被应用到电气设备的制造与电气自动控制装置的组成中，为了保证新安装的电气设备、自动装置能按生产工艺要求正常投入运行，为了检验运行中的电气设备、自动装置是否存在机械损伤、绝缘老化等缺陷，对电气设备及电气自动装置的组成元器件，以至对整个电气装置系统进行调整和试验就显的重要而且必要。

电气调试工作环节多、操作程序复杂，但是通过这项工作却可以帮助我们及时发现电气设备、电气自动装置存在的缺陷，掌握电气设备、自动装置的质量状况及诸多特性参数，方便维护、检修、更换，从而避免意外事故的发生及扩大，减少经济和人身及设备安全方面的更大损失。

2、电气调试的分类电气设备调试，按照试验的性质和调试本身所起到的作用的不同，一般分为绝缘试验，特性试验和系统整组试验。

习惯上，人们往往把电气设备的绝缘试验和特性试验合称为电气试验，而将电气装置、系统的回路调整、整组试验称作电气调试。

针对电气设备的不同时期，电气试验又可分为交接试验、预防性试验和工厂试验，工厂试验根据其目的的不同又分为出厂试验和科研性试验，在这里我们所说的试验均指交接和预防性试验。

2.1绝缘试验电气设备的绝缘试验，即通过试验方法测量表征设备绝缘性能的有关参数，去发现隐藏的设备绝缘缺陷的一种手段。

电气设备绝缘缺陷的产生，不外乎两种原因，一是设备在设计、制造过程中就存在一些质量问题，另一种原因是设备在运输、安装、检修过程中或其它情况下受到机械损伤造成的，或设备在运行过程中受到过电压、潮湿侵蚀、化学腐蚀、热力伤害等情况的损伤而造成的，或自身绝缘物质的老化而造成的。

电气设备的绝缘缺陷一般分为两大类，第一类即集中缺陷，如设备局部放电，局部受潮、绝缘老化和局部的机械损伤；第二类是分布性缺陷，即电气设备整体绝缘水平降低，常见的分布性缺陷如设备绝缘整体受潮、绝缘材料老化、变质等。
