钢结构车间加工和各工序样板,样杆及钻模制作→原材料的进厂→材质证明书的检查及外观检验(不合格应返回)→(对于要拼接的钢板需进行:钢板坡口的加工→拼接→焊接检验→放样下料→边缘清理→组装(“H”型钢)→焊接(四个主焊缝)→焊接检验→矫正→外形尺寸检查→铣端面→装端板→划线钻孔→产品制作部分外形最终检验→喷沙除锈(摩擦面处理)→油漆→编号包装样板、样杆及钻模制作:样板,样杆及钻模的切割边均需铣平,样板、钻模的中心线应标出.制作样板、样杆应根据工艺要求预留切割,刨边加工余量。
样板、样杆及钻模的极限偏差原材料的进厂及检验:钢材应附有质量证明书,其质量标准应符合现行标准的各种技术条件并应符合设计图纸的要求,不得使用无质量证明的钢材钢板对接坡口的加工及拼接:由于钢板难以做到定尺供料, 短的必须进行拼接.焊接梁上下翼板接料的位置应位于梁两端1/3长度内,并与腹板接口位置相互错开300mm以上,与加筋错开100mm以上,柱子上翼板的接料位置要避开节点100mm,拼接的接缝应避开孔群。
坡口的加工应以机械加工为主,以火焰切割为辅,边缘加工:下料后,•应将焊件的外露边缘或焊接边缘的氧化物,飞溅物等污物打磨及清理干净.对于构件或零部件的外露边缘或焊接边缘(坡口), 一般都采用火焰切割,•不再进行边缘加工组装:组合前应对机械进行空运行检查,检查各系统运转是否正常,对中系统是否准确.应检查前道工序的产品是否合格,连接接触面和沿焊缝边缘每边30--50mm范围内的铁锈,毛刺,污物等是否清理干净。
焊接: 钢结构的主结构材质一般为Q345B或Q235B。
H型钢的焊接顺序:要求对称焊;焊脚高度:按图纸标注。
焊缝的质量等级:A一级: 主材接长的对接焊缝.B二级: 除A以外的其它要求溶透的焊缝.C三级: 所有角焊缝.焊缝的外观缺陷应达到<<焊缝质量等级及缺陷分级>>所示标准.焊丝,焊剂的使用:校正:焊接检验合格后, 应对H型梁、柱进行校正,校正应在翼缘校直机上进行,校正前应先检查机械各部分的运转是否正常,然后根据被矫翼缘的宽度调整好机架的位置.当翼缘的厚度超过20mm时,一般需往返多次,每次矫正量不超过2mm校正好的翼缘板与腹板的垂直度应达到技术标准柱梁端板的安装a.柱子端板安装前应首先将孔钻好,并在底板上划出纵横中心线及柱梁的安装轮廓线。
钢结构工程施工工艺(一)、钢柱加工工艺1)空腹钢柱待钢焊接、矫正后, 定尺切头, 再焊接柱底板、顶板、筋板、墙皮支座。
2)格构式组合柱制作先定尺加工上下肢焊接钢, 下肢钢二次切头时要加焊接收缩余量、每米加1mm。
3)在刚性平台上搭设组装支架, 间隔约3m一个, 支架用水平仪测平, 调整好上下肢高差在组装支架上划出钢柱中线, 上、下肢边线, 再按图纸要求组装钢柱全部零件。
4)钢柱全部零件组装完毕, 要重点检查钢柱平整度、旁弯、肩梁和柱底板与柱轴线的垂直度、眼孔偏差。
柱下肢焊接时要采用对称焊接, 防止旁弯变形, 柱底板焊接要控制产生角变形。
5)柱间支撑为门式刚架。
三角形斜支撑桁架部分, 无法运输, 故此部分桁架弦杆、腹杆在工厂(或现场加工场地)加工后现场拼装成整体。
6)吊车梁加工工艺:吊车梁加工工序与焊接钢基本相同, 但在腹板下料时要注意起拱度的要求。
7)吊车梁腹板与翼板接头的焊接坡口, 采用刨边机加工。
8)装配定位前, 腹板坡口面及两侧50mm范围内的氧化物及铁锈用高速砂轮机除净, 翼板宽度方向的中心部位100mm范围内的氧化物铁锈进行彻底清理。
9)在专用台架上卧置组装成工字梁。
工字梁一律点焊定位, 点焊长度为100-200mm, 间距不大于400mm, 厚度均等于坡口深度二分之一。
10)根据吊车梁材质和结构要求, 气体保护焊打底选用镀铜焊丝, 焊丝的质量必须符合国际标准要求, 为防止因结构焊接应力大而引起焊接裂纹, 焊丝的碳含量应控制在0.08%以下。
2. 构件防腐(1)抛丸除锈:钢材(构件)的表面处理应按设计规定的施工方法施工, 并达到规定的除锈等级标准要求。
所有构件均采用抛丸除锈, 将表面油污、氧化层和铁锈以其它杂物清除干净, 达到标准要求。
构件表面的毛刺、电焊药皮、飞溅物、灰尘在除锈前应清除干净。
喷丸前应用砂轮打磨气割表面、火焰矫正部位的硬化层, 以使喷砂在这些部位能形成合适的表面粗糙度。
钢结构工程具体施工工序步骤1.施工准备阶段:-确定施工方案和工期计划。
-设置施工现场,并进行布置,包括施工设备、安全防护设施等。
-检查、验收结构钢材及构件的材质证明书,确保质量问题。
-清理作业现场,保证施工环境整洁。
2.地基和基础工程:-根据设计要求进行土壤勘察和地基评估。
-进行土方开挖、平整和夯实。
-进行地基处理,如灌注桩或钢筋混凝土浇筑。
-基础构件的安装,如基础螺栓的固定。
3.钢结构制作和预制构件安装:-按照设计方案进行钢结构制作,包括切割、焊接、冲压等工艺。
-对预制构件进行加工,如钢板的切割和弯曲。
-将制作好的钢结构构件运至施工现场,并进行安装。
-通过吊装设备将构件吊起,并进行固定焊接。
4.钢结构安装:-根据施工顺序进行构件的安装,一般从低到高、从内到外的顺序。
-使用吊装设备将构件吊装到预定位置。
-进行构件之间的连接,如焊接、螺栓连接等。
-进行构件的水平和垂直调整,保证结构的准确度。
5.焊缝检验和防腐处理:-对钢结构的焊缝进行检验,包括目视检查、超声波检测等。
-对焊缝进行修补和处理。
-进行防腐涂料的施工,包括刷涂或喷涂。
6.建筑物屋面工程:-进行屋面材料的安装,如瓦片、金属板等。
-进行防水处理,包括铺设防水膜、涂刷防水涂料等。
-安装天窗和通风设备。
7.钢结构的封闭和装饰:-进行外墙的外保温、内保温处理。
-完成外墙装饰,如幕墙、玻璃幕墙等。
-进行内部隔断墙的施工。
8.设备安装:-安装建筑物内部的设备,如管道、电气设备等。
-进行设备的调试和测试。
9.竣工验收阶段:-进行施工质量验收,包括强度、刚度、稳定性等检查。
-进行消防安全验收,确保建筑物符合防火要求。
-进行建筑物的竣工验收,包括结构验收和功能验收。
10.完工阶段:-进行工程维修和保养。
-进行建筑物的交付和使用。
钢结构工程施工过程主要包括以下几个阶段:施工准备、基础施工、钢结构制作、钢结构吊装、焊接、防腐和防火处理、验收等。
一、施工准备在施工前,首先要进行施工准备工作。
包括:熟悉施工图纸,了解工程结构、材料、施工工艺等;对施工现场进行勘察,了解现场环境、地形地貌、交通情况等;组织施工人员培训,提高施工人员的安全意识和操作技能;准备施工所需材料、设备和工具等。
二、基础施工基础施工是钢结构工程的第一步,主要包括基础开挖、基础垫层支模、垫层砼浇注、基础回填等。
基础施工的质量直接影响到上部结构的稳定性和安全性,因此要严格按照设计要求和施工规范进行施工,确保基础施工的质量。
三、钢结构制作钢结构制作是在工厂或现场预制完成的。
主要包括钢柱、钢梁、钢板、钢管等构件的加工制作。
钢结构制作要求构件尺寸准确、焊接质量符合要求、表面处理平整光滑等。
在制作过程中,要严格按照设计图纸和施工规范进行制作,确保制作质量。
四、钢结构吊装钢结构吊装是施工过程中重要的一环。
吊装前,要进行详细的吊装方案设计和安全技术交底。
吊装过程中,要严格遵守吊装方案和安全操作规程,确保施工安全。
吊装完成后,要进行吊装质量检查,确保吊装质量符合要求。
五、焊接焊接是钢结构工程的关键工序之一。
焊接质量直接影响到钢结构的稳定性和安全性。
焊接前,要进行焊接工艺评定,制定合理的焊接方案。
焊接过程中,要严格按照焊接方案和焊接规范进行施工,确保焊接质量。
六、防腐和防火处理钢结构在施工过程中和在使用过程中,容易受到氧化、腐蚀等影响,影响其使用寿命。
因此,要对钢结构进行防腐和防火处理。
防腐处理主要包括涂装防锈漆、涂装防腐涂料等。
防火处理主要包括涂装防火涂料、设置防火隔离等。
七、验收钢结构工程施工完成后,要进行验收。
验收主要包括结构安全、施工质量、施工安全等方面的检查。
验收合格后,才能投入使用。
总之,钢结构工程施工过程要严格按照设计图纸和施工规范进行,确保施工质量。
同时,要加强施工现场管理,确保施工安全。
钢结构制造工程施工工序
钢结构制造工程施工工序主要包括以下几个方面:
一、基础工程阶段
在钢结构制造工程的施工工序中,基础工程是至关重要的一环。
首
先需要对工程现场进行勘察设计,明确地基的尺寸和深度。
接着进行
基坑的挖掘和土方的回填,确保基础牢固。
最后进行基础的浇筑,保
证基础的稳固。
二、主体结构制作
主体结构制作是钢结构制造的核心环节。
首先进行结构设计和计算,确定各个构件的材料和尺寸。
然后进行焊接和切割,加工各种构件,
包括梁、柱等。
最后进行组装,将各个构件连接在一起,组成整体的
主体结构。
三、防火涂料处理
钢结构需要进行防火处理,以提高其防火性能。
首先进行表面处理,清除表面的油污和锈蚀。
然后进行涂料处理,将防火涂料均匀地涂抹
在钢结构表面。
最后进行烘烤处理,确保防火涂料牢固。
四、安装验收
在钢结构制造工程施工工序的最后阶段,需要进行安装和验收工作。
首先进行吊装和安装,将主体结构吊装至设计位置,并进行连接。
然
后进行质量验收,检查各个构件的焊接和连接是否合格。
最后进行安全验收,确保钢结构的安全性能。
综上所述,钢结构制造工程施工工序包括基础工程阶段、主体结构制作、防火涂料处理和安装验收。
每个环节都至关重要,需要严格按照流程进行,以确保工程的质量和安全性。
希望以上内容能够对您有所帮助。
钢结构制造施工工序钢结构制造施工工序包括设计、加工、安装等多个环节,下面将详细介绍这些工序。
1. 设计在进行钢结构制造施工之前,首先需要进行设计。
设计师需要根据建筑师或者工程师提供的建筑图纸,结构计算书等资料进行设计。
设计要考虑结构强度、稳定性、承重能力等因素,确保结构安全可靠。
2. 钢材采购设计确定后,接下来是采购所需的钢材。
根据设计的要求和结构的实际情况,选择合适的型号、规格的钢材。
在选择钢材时,要考虑质量、价格、运输等因素,确保钢材符合要求。
3. 钢材加工采购回来的钢材需要进行加工,包括切割、焊接、打磨等操作。
这些加工工序需要在工厂或者加工车间完成,确保加工的精度和质量。
4. 防腐处理对于钢结构,防腐处理非常重要。
在加工完钢材之后,需要进行表面处理,通常是喷涂防锈漆或者热浸镀锌等方式,增加钢结构的耐腐蚀能力。
5. 运输和现场施工加工完成的钢结构件需要进行运输和现场安装。
运输过程中需要注意保护钢结构件,避免损坏。
在现场施工时,需要按照设计要求,进行配合安装工序,确保结构的稳固和安全。
6. 焊接和校正在现场安装过程中,需要进行钢结构的焊接和校正。
焊接要求操作人员具备相应的技术和证书,确保焊接质量。
校正则是对安装后的钢结构进行检查,调整,保证结构的垂直度,水平度等。
7. 质检和验收最后,钢结构制造施工工序中的最后一步是质检和验收。
质检人员需要对钢结构的各个环节进行检查,确保符合相关标准和要求。
验收人员根据质检报告进行验收,确保钢结构安全可靠。
通过以上工序,钢结构制造施工顺利进行,确保建筑的安全性和稳定性。
1施工准备→原材料采、验、进厂→下料→制作→检验校正→预拼装→除锈→刷防锈漆一道→成品检验编号→构件运输→预埋件复验→钢柱吊装→雕塑附件安装→底漆修复→喷涂面漆→验收 2材料的品种、规格、性能等应符合现行国家产品标准和设计要求.进口钢材产品的质量应符合设计和合同规定标准的要求。
焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
3、材料进厂后首先要进行防锈处理,并喷涂氟碳底漆进行保护。
再根据需要下料加工。
因雕塑体量较大,在厂里分块加工后需运到现场进行组装焊接.不锈钢部分做好成品,运至现场,等钢柱雕塑部分组装完成后再进行安装。
1.3运输和堆放 1.3。
1要事先勘查道路,选择运输车辆型号,对运输不便的构件,采用现场拼装的方式.装卸时对容易变形的构件,要采取一定的措施。
装卸时要保护构件的油漆面. 1.3。
2堆放场地要坚实、平整,排水良好。
1.3.3构件不能直接置于地上,要垫高200以上,平稳地放在支座上,支座间地距离,应不使构件产生残余变形为限. 1。
3.4构件地堆放位置,应考虑到现场安装的顺序。
钢结构制作基本流程说明:1、材料检验:根据设计文件和规范要求检验主体材料及辅助料的力学指标、化学成分、工艺性能、几何尺寸及外形。
2、材料堆放:将合格的钢材按品种、钢号、规格分类堆放,垫平、垫高,防止积水和变形。
3、放样:根据审核后的施工图模型进行放样施工.4、材料矫正:通过外力和加热作用,迫使已发生变形,以使材料平直。
5、号料:以样板为依据,在原材料上划出实样,并打上各种加工记号.6、切割:将号料后的钢板、型钢按要求的形状和尺寸下料。
常用的切割方法有机械切割、气割、等离子切割等。
7、成形:成形可分热成形和冷成形两大类。
按具体成形目的又可分为弯曲、卷板、折边和模压四种成形方法.8、边缘加工:为清除切割造成的边缘硬化而刨边,为保证焊缝质量而刨或铣坡口,为保证装配的准确及局部承压的完善而将钢板刨直或铣平,均为边缘加工.边缘加工分铲、刨、铣、碳弧气刨等多种方法.9、制孔:制孔分钻孔和冲孔。

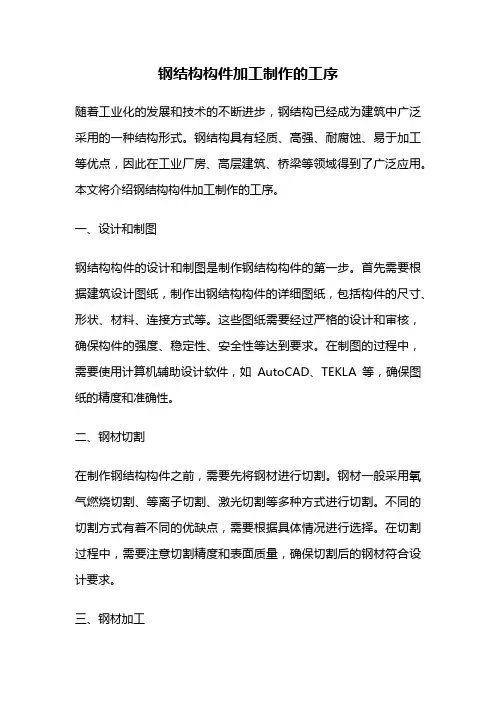

钢结构构件加工制作的工序随着工业化的发展和技术的不断进步,钢结构已经成为建筑中广泛采用的一种结构形式。
钢结构具有轻质、高强、耐腐蚀、易于加工等优点,因此在工业厂房、高层建筑、桥梁等领域得到了广泛应用。
本文将介绍钢结构构件加工制作的工序。
一、设计和制图钢结构构件的设计和制图是制作钢结构构件的第一步。
首先需要根据建筑设计图纸,制作出钢结构构件的详细图纸,包括构件的尺寸、形状、材料、连接方式等。
这些图纸需要经过严格的设计和审核,确保构件的强度、稳定性、安全性等达到要求。
在制图的过程中,需要使用计算机辅助设计软件,如AutoCAD、TEKLA等,确保图纸的精度和准确性。
二、钢材切割在制作钢结构构件之前,需要先将钢材进行切割。
钢材一般采用氧气燃烧切割、等离子切割、激光切割等多种方式进行切割。
不同的切割方式有着不同的优缺点,需要根据具体情况进行选择。
在切割过程中,需要注意切割精度和表面质量,确保切割后的钢材符合设计要求。
三、钢材加工钢结构构件的加工包括钢板折弯、冲孔、焊接、组装等工序。
在折弯工序中,需要使用折弯机将钢板进行弯曲,确保钢板的形状和尺寸符合设计要求。
在冲孔工序中,需要使用冲孔机将钢板上的孔进行冲孔,为后续的焊接和连接做好准备。
在焊接工序中,需要使用电弧焊、气体保护焊等多种焊接方式,将钢板进行连接,确保连接强度和质量。
在组装工序中,需要将已经加工好的各个零部件进行组装,确保整个构件的完整性和稳定性。
四、表面处理钢结构构件加工完成后,需要进行表面处理,以提高构件的耐腐蚀性和美观度。
表面处理的方式包括喷漆、喷砂、热镀锌等多种方式。
其中,热镀锌是目前应用最广泛的一种方式,可以有效地提高构件的耐腐蚀性和使用寿命。
五、质量检测在制作钢结构构件过程中,需要对每个工序进行严格的质量检测,确保构件的质量和性能符合要求。
检测方式包括视觉检测、尺寸检测、焊缝质量检测等多种方式。
在检测过程中,需要使用专业的检测设备和工具,确保检测结果的准确性和可靠性。

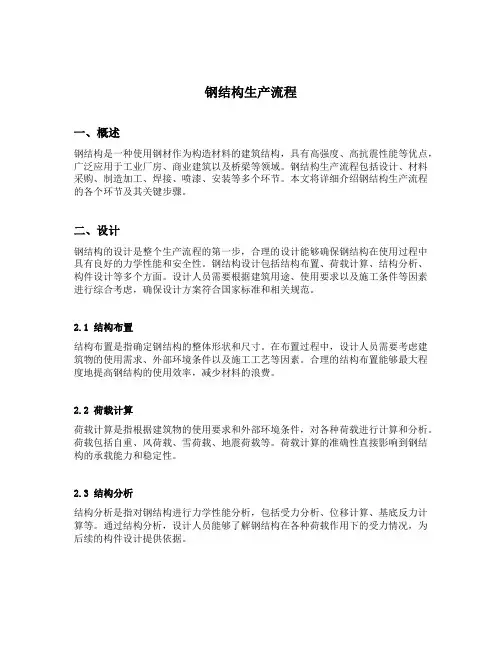

钢结构生产流程一、概述钢结构是一种使用钢材作为构造材料的建筑结构,具有高强度、高抗震性能等优点,广泛应用于工业厂房、商业建筑以及桥梁等领域。
钢结构生产流程包括设计、材料采购、制造加工、焊接、喷漆、安装等多个环节。
本文将详细介绍钢结构生产流程的各个环节及其关键步骤。
二、设计钢结构的设计是整个生产流程的第一步,合理的设计能够确保钢结构在使用过程中具有良好的力学性能和安全性。
钢结构设计包括结构布置、荷载计算、结构分析、构件设计等多个方面。
设计人员需要根据建筑用途、使用要求以及施工条件等因素进行综合考虑,确保设计方案符合国家标准和相关规范。
2.1 结构布置结构布置是指确定钢结构的整体形状和尺寸。
在布置过程中,设计人员需要考虑建筑物的使用需求、外部环境条件以及施工工艺等因素。
合理的结构布置能够最大程度地提高钢结构的使用效率,减少材料的浪费。
2.2 荷载计算荷载计算是指根据建筑物的使用要求和外部环境条件,对各种荷载进行计算和分析。
荷载包括自重、风荷载、雪荷载、地震荷载等。
荷载计算的准确性直接影响到钢结构的承载能力和稳定性。
2.3 结构分析结构分析是指对钢结构进行力学性能分析,包括受力分析、位移计算、基底反力计算等。
通过结构分析,设计人员能够了解钢结构在各种荷载作用下的受力情况,为后续的构件设计提供依据。
2.4 构件设计构件设计是指根据结构布置和荷载计算结果,对各个构件进行尺寸设计。
构件设计需要考虑材料的强度和刚度,确保构件在使用过程中不发生破坏和变形。
常见的构件包括柱、梁、桁架、横梁等。
三、材料采购钢结构的生产需要大量的钢材,材料的采购是确保钢结构质量的关键环节。
材料采购涉及到钢材的种类、规格、质量等方面的选择。
在采购过程中,需要考虑供应商的信誉度、质量保证体系以及交货周期等因素。
3.1 钢材种类钢材种类很多,根据不同的使用要求和钢结构设计方案,选择合适的钢材种类。
常见的钢材品种有普通碳素结构钢、高强度钢、耐候性钢等。
钢结构制作工序
钢结构制作工序是一项复杂而精密的工作,需要经过多个环节的设计、加工、组装和安装。
下面将从材料准备、加工制造、质量检验和安装
四个方面详细介绍钢结构制作的主要内容。
一、材料准备
钢结构制作的第一步是材料准备,包括选材和采购。
在选材方面,需
要根据设计要求选择合适的钢板、型钢和管材等;在采购方面,需要
考虑供应商信誉度和质量保证。
二、加工制造
1. 制图:根据设计图纸进行制图,包括零件图、总图等。
2. 切割:根据零件图对钢板进行切割,并进行尺寸检查。
3. 成形:将切割好的钢板进行成形加工,包括弯曲、卷曲等。
4. 焊接:将成形好的零件进行焊接连接,并进行焊缝检查。
5. 表面处理:对焊接好的零件进行表面处理,包括打磨、喷漆等。
三、质量检验
1. 尺寸检查:对每个零部件进行尺寸检查,确保符合设计要求。
2. 焊缝检查:对焊接好的零部件进行焊缝检查,确保焊接质量。
3. 材料检查:对采购的钢材进行材料检查,确保符合标准。
四、安装
1. 现场勘测:在安装前进行现场勘测,确定施工方案。
2. 预制组装:将加工好的零部件进行预制组装,并进行尺寸检查和质量检验。
3. 现场安装:将预制好的零部件进行现场安装,并进行调整和固定。
以上就是钢结构制作工序的主要内容。
在实际操作中,还需要注意施工安全和环保等问题。
只有严格按照规范操作,才能确保钢结构制作质量和施工效率。
