潍柴4100柴油机说明书

潍柴燃气发动机维护保养说明潍柴燃气发动机维护保养说明潍柴西港新能源发动机有限公司2012.21潍柴燃气发动机维护保养说明目录1发动机维护保养 (1)1.1天然气发动机主要部件说明 (1)1.2系统维护保养要求 (2)1.3电控部件维护保养要求 (4)1.4发动机日常操作要求 (6)2 附录 (8)2.1 Q/WCQTG0017潍柴燃气发动机保养规范 (9)2.2 Q/WCQTG0012《潍柴燃气发动机 REGO稳压器维修规范》 (11)2.3 Q/WCQTG0013《潍柴燃气发动机喷嘴清洗规范》 (15)2.4 Q/WCQTG5.27-2010《潍柴气体发动机机油用油规范》 (23)2.5 Q/WCQTG0007《潍柴燃气发动机火花塞拆装规范》 (25)2.6 《整车 LNG燃气系统使用规范》 (34)2.7 Q/WCQTG0011《潍柴燃气发动机燃气滤清器滤芯更换规范》 (46)2潍柴燃气发动机维护保养说明1 发动机维护保养1.1 天然气发动机主要部件说明部件 功能图示ICM控制各缸点混合 使空气和燃ECU 电控模块， 火时刻 器 气充分混合 综合分析控火花 产生电火 废气调节增压器制发动机运 花，点燃缸控制 行塞增压压力 内可燃气阀滤清 过滤燃气中节气 控制进入各 器 高压 传递高压电 （LN 杂质门 缸可燃气量G ）线 给火花塞稳压 控制进入喷电磁 控制燃气管氧传 测量排气中 器 射阀的燃气阀 路通断感器 氧气含量压力（LNG ）FMV向混合器中 点火产生高压电减压 控制进入喷喷射燃料，射阀的燃气 控制燃料的 线圈器压力（CNG ）喷射量1潍柴燃气发动机维护保养说明1.2 系统维护保养要求潍柴天然气发动机是高性能电控发动机，精细的电控部件多，需要精心的维护保养，才能使发动机动力性经济性得到充分发挥，延长其使用寿命。

潍柴气体发动机日常保养及例行保养周期及相关项目参见Q/WCQTG0017《潍柴燃气发动机保养规范》（见附录）。

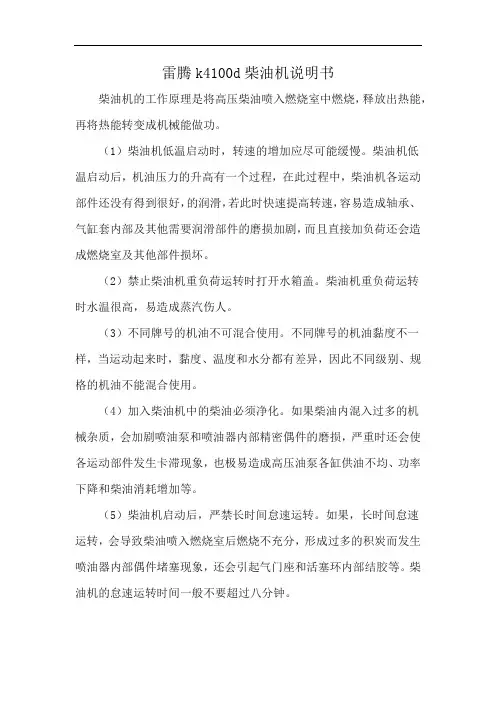

雷腾k4100d柴油机说明书
柴油机的工作原理是将高压柴油喷入燃烧室中燃烧，释放出热能，再将热能转变成机械能做功。

（1）柴油机低温启动时，转速的增加应尽可能缓慢。

柴油机低
温启动后，机油压力的升高有一个过程，在此过程中，柴油机各运动部件还没有得到很好，的润滑，若此时快速提高转速，容易造成轴承、气缸套内部及其他需要润滑部件的磨损加剧，而且直接加负荷还会造成燃烧室及其他部件损坏。

（2）禁止柴油机重负荷运转时打开水箱盖。

柴油机重负荷运转
时水温很高，易造成蒸汽伤人。

（3）不同牌号的机油不可混合使用。

不同牌号的机油黏度不一样，当运动起来时，黏度、温度和水分都有差异，因此不同级别、规格的机油不能混合使用。

（4）加入柴油机中的柴油必须净化。

如果柴油内混入过多的机
械杂质，会加剧喷油泵和喷油器内部精密偶件的磨损，严重时还会使各运动部件发生卡滞现象，也极易造成高压油泵各缸供油不均、功率下降和柴油消耗增加等。

（5）柴油机启动后，严禁长时间怠速运转。

如果，长时间怠速
运转，会导致柴油喷入燃烧室后燃烧不充分，形成过多的积炭而发生喷油器内部偶件堵塞现象，还会引起气门座和活塞环内部结胶等。

柴油机的怠速运转时间一般不要超过八分钟。

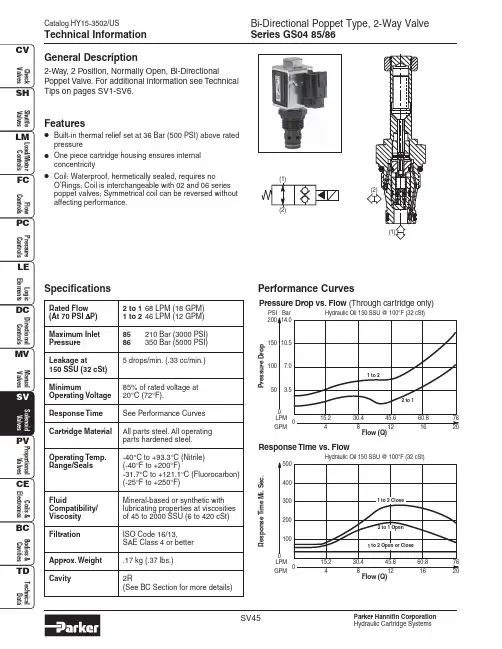

Catalog HY15-3502/USBi-Directional Poppet Type, 2-Way Valve Series GS04 85/86Technical InformationSpecificationsRated Flow 2 to 168 LPM (18 GPM)(At 70 PSI ΔP) 1 to 246 LPM (12 GPM)Maximum Inlet 85210 Bar (3000 PSI)Pressure86350 Bar (5000 PSI)Leakage at5 drops/min. (.33 cc/min.)150 SSU (32 cSt)Minimum85% of rated voltage at Operating Voltage 20°C (72°F).Response Time See Performance Curves Cartridge Material All parts steel. All operating parts hardened steel.Operating Temp.-40°C to +93.3°C (Nitrile)Range/Seals(-40°F to +200°F)-31.7°C to +121.1°C (Fluorocarbon)(-25°F to +250°F)FluidMineral-based or synthetic with Compatibility/lubricating properties at viscosities Viscosity of 45 to 2000 SSU (6 to 420 cSt)Filtration ISO Code 16/13,SAE Class 4 or better Approx. Weight .17 kg (.37 lbs.)Cavity2R(See BC Section for more details)General Description2-Way, 2 Position, Normally Open, Bi-DirectionalPoppet Valve. For additional information see Technical Tips on pages SV1-SV6.Features•Built-in thermal relief set at 36 Bar (500 PSI) above rated pressure•One piece cartridge housing ensures internal concentricity•Coil: Waterproof, hermetically sealed, requires noO’Rings; Coil is interchangeable with 02 and 06 series poppet valves; Symmetrical coil can be reversed without affecting performance.Performance CurvesFlow (Q)60.81615.2430.4845.612LPM GPM7620R e s p o n s e T i m e M i .S e c .Hydraulic Oil 150 SSU @ 100°F (32 cSt)Response Time vs.FlowFlow (Q)60.815.230.445.6LPM GPM76 3.57.0P r e s s u r e D r o p PSI Bar Hydraulic Oil 150 SSU @ 100°F (32 cSt)Pressure Drop vs.Flow (Through cartridge only)1 to 22 to 1(1)Catalog HY15-3502/USBi-Directional Poppet Type, 2-Way Valve Series GS04 85/86Technical Information SealsScreenOverride OptionCode Seals / Kit No.NNitrile / Buna-N (Std.)(SK30113N-1)GS0410 Size Solenoid Valve Style Normally OpenCode Screen 0NoneCode Override Options 0None1Manual Override 2DetentedPart No. 900690DimensionsMillimeters (Inches)Ordering InformationCode Style 85Standard (‘SS’ Coil)86High Pressure (‘SP’ Coil)ft.)Code Coil VoltageOmit Without Coil D01212 VDC D02424 VDCA120120 VAC, 60/50 Hz A240240 VAC, 60/50 Hz*Code Coil TypeOmit Without CoilSS Super Coil - 14 Watts SPSuper Coil - 19 Watts*22 WattsCoil TypeCoil TerminationCoil VoltageCode Coil Termination Omit Without Coil C Conduit With Leads D DIN Plug Face A Amp Jr. Timer*S Dual Spade*L Dual Lead Wire*LS Sealed Lead Wire*HMolded Deutsch*See Super Coil 1/2″ I.D.*DC OnlyCode Porting 5431/2″ SAE5451/2″ BSP Body MaterialPortingCode Body Material A Aluminum SSteelLine Body LB10Order Bodies Separately。

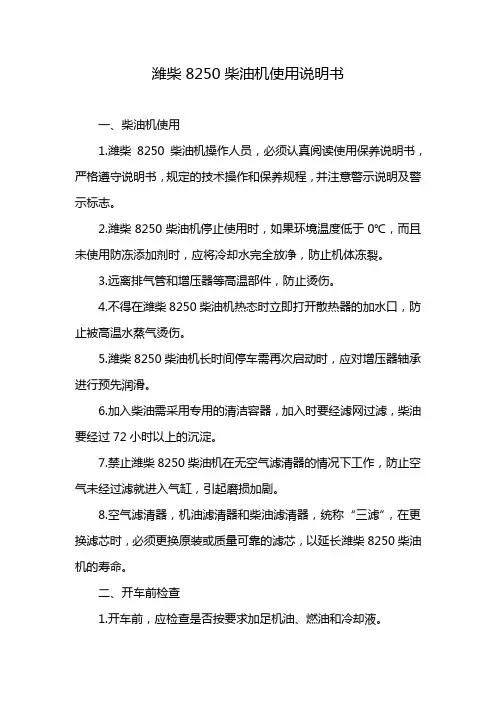

潍柴8250柴油机使用说明书
一、柴油机使用
1.潍柴8250柴油机操作人员，必须认真阅读使用保养说明书，严格遵守说明书，规定的技术操作和保养规程，并注意警示说明及警示标志。

2.潍柴8250柴油机停止使用时，如果环境温度低于0℃，而且未使用防冻添加剂时，应将冷却水完全放净，防止机体冻裂。

3.远离排气管和增压器等高温部件，防止烫伤。

4.不得在潍柴8250柴油机热态时立即打开散热器的加水口，防止被高温水蒸气烫伤。

5.潍柴8250柴油机长时间停车需再次启动时，应对增压器轴承进行预先润滑。

6.加入柴油需采用专用的清洁容器，加入时要经滤网过滤，柴油要经过72小时以上的沉淀。

7.禁止潍柴8250柴油机在无空气滤清器的情况下工作，防止空气未经过滤就进入气缸，引起磨损加剧。

8.空气滤清器，机油滤清器和柴油滤清器，统称“三滤”，在更换滤芯时，必须更换原装或质量可靠的滤芯，以延长潍柴8250柴油机的寿命。

二、开车前检查
1.开车前，应检查是否按要求加足机油、燃油和冷却液。

2.启动前，应检查油泵齿条和停车手柄是否灵活，如有卡滞现象，必须在检查排除故障后方可启动。

3.启动前，必须用手压机油泵向管路系统和各润滑点预供油，供油过程中要盘车3-5周。

WD10系列工程机械用柴油机产品技术规格说明书产品简介
WD系列10升非道路Ⅱ阶段柴油机是潍柴动力吸收欧美先进的设计理念，自主研发久经考验的成熟产品。

具有动力性强、可靠性高、经济性优、噪音低等优点。

功率覆盖115-266 kW（156-
360PS），是装载机、压路机、平地机、推土机、轨道车等理想动力，满足中国非道路Ⅱ阶段排放要求。

主要特点
●六缸、直列、两气门、增压中冷；
●一缸一盖、框架式机体；
●燃油系统采用机械式高压喷射技术。

产品图片命名规则
版权所有：潍柴动力股份有限公司沪ICP 备10010924号。

第一章概述我公司开发的防爆柴油机是一种以柴油为燃料、往复活塞式内部压缩点燃、直列、水冷、四冲程、直喷式发动机，主要用于有瓦斯的煤矿井下。

它具有功率足、耗油省、结构紧凑、扭矩储备大、性能稳定、全国产化等特点，具有良好的动力性、经济性、可靠性。

型号编制说明：CKS □□FB □修改序号防 爆气缸直径气缸数企业代号标记示例：CKS4108FB：表示常州科研试制中心生产的防爆四缸柴油机，其缸径为108mm。

CKS6108FB：表示常州科研试制中心生产的防爆六缸柴油机，其缸径为108mm。

第二章主要零部件总成的结构及调整检查1气缸盖总成与配气机构1.1 气缸盖螺钉的拧紧顺序（图2-1）柴油机采用专用的气缸盖螺钉。

拧紧气缸盖螺钉时，应遵守交叉对称，由里向外，分次拧紧的规则。

第1次力矩拧紧到80Nm，第2次拧紧到规定力矩181Nm；避免气缸盖翘曲变图2-1形或工作时冲缸垫等故障。

1.2 气门间隙的调整（图2-2）将曲轴转至1缸供油上止点，按下述次序调整气门间隙（从柴油机前端算起，进排气门分别按各自要求数值调整）：（1） 对于CKS4108FB调整1、2、3、6气门间隙（六缸为1、2、3、6、7、10）。

（2） 完成第一次调整后，再转动曲轴一周，调整其余气门间隙。

图2-2注意：经两次调整全部气门间隙后，应按上述顺序重新检查一遍，确保气门间隙正确。

1.3 气门及气门座圈的修理装复气缸盖时，应检查进排气门及座圈的密封性，如漏气，则应用研磨气门皮碗及研磨膏进行研磨。

如座圈严重烧损或过度失圆而无法修复时，则应进行更换。

注意：气门和气门座是配对研磨并装配的，拆装时应一一对应。

1.4 正时齿轮的安装柴油机进排气门的开闭时间以及喷油泵的供油时间，相对于曲轴的运动位置有着严格的要求。

也就是说，凸轮轴齿轮、喷油泵齿轮和曲轴齿轮三者之间，有着确定的转角关系，三者通过惰齿轮发生关系。

装配齿轮系时，一定要使惰齿轮上的记号分别与凸轮轴齿轮、喷油泵齿轮和曲轴齿轮的记号对准。
