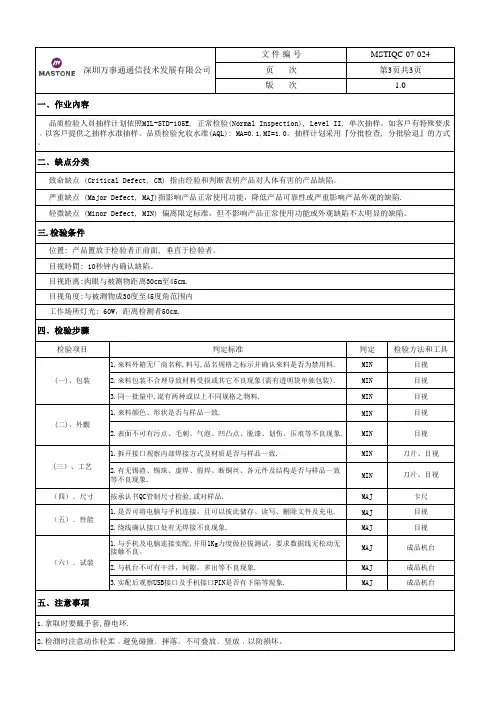

手机数据线可靠性测试标准

手机数据线检测标准Data cable Inspection Standard版本记录Version Records本文件属于公司秘密信息，请您恪守保密义务，勿向第三人透露。

谢谢合作。

This file is confidential. Recipient(s) is(are) obligated to maintain secrecy and is(are) not permitted to disclose the contents of this file to others. Thank you.1、目的Purpose为确保数据线的生产、检验工作有序进行，为过程质量控制、例行检验、最终成品检验和确认检验提供依据。

This standard is the data cable quality acceptance criterion, to ensure the data cable design and produce meet the quality requirements, make sure product quality, provide the judgment standard for the inspection;2、适用范围 S cope本标准适用本公司手机产品的各种数据线质量检验。

The standard will be applied to data cable’s quality evaluation and sampling inspection for all XXX products ;3、规范性引用文件Referred files手机可靠性测试标准；reliability test standard手机外观检验标准；handset appearance inspection standard4、检验工具 E quipment游标卡尺、硬度计、投影测试机、振动测试仪、拉力计、压力计、扭曲测试仪、盐雾机、摇摆测试机、自由跌落测试机、拔插测试机、高低温箱Vernier Caliper, Hardness Meter, Projective Tester, Vibration Tester, Tension Meter, Pressure Meter, Torque Meter, Salt Tester, Swing Tester, Free Fall Tester, Insertion and Draw Tester, Temperature Chamber.5、基本要求Requirement5.1 工作条件Working condition工作温度范围Working temperature range ：-20℃～65℃相对湿度Humidity：5%～90%大气压力Atmospheric pressure：70 KPa～106 KPa存储温度Store Temperature: -40℃～70℃5.2 外观要求Appearance requirement数据线表面应平整无划痕，外观无损伤、碎裂痕迹、镀涂层剥落、外露金属无锈；塑料制品不应有起泡、断裂、变形、烫伤、污溃；卡簧安装方向正确。

判定MIN MIN MIN MINMIN MIN MIN MAJ MAJMAJ MAJ MAJ MAJ(二)、外觀卡尺判定标准(一)、包裝1.拿取时要戴手套,静电环.按承认书QC管制尺寸检验,或对样品.目视1.来料颜色、形状是否与样品一致.目视1.与手机及电脑连接实配,并用1Kg力度做拉拔测试，要求数据线无松动无接触不良。

（四）﹑尺寸成品机台版 次一﹑作业內容品质检验人員抽样计划依照MIL-STD-105E, 正常检验(Normal Inspection), Level II, 单次抽样。

如客戶有特殊要求﹐以客戶提供之抽样水准抽样。

品质检验允收水准(AQL): MA=0.1,MI=1.0。

抽样计划采用『分批检查, 分批验退』的方式。

二﹑缺点分类致命缺点 (Critical Defect, CR) 指由经验和判断表明产品对人体有害的产品缺陷。

2.检測时注意动作轻柔﹐避免碰撞﹑摔落。

不可叠放﹑竖放﹐以防損坏。

严重缺点 (Major Defect, MAJ)指影响产品正常使用功能，降低产品可靠性或严重影响产品外观的缺陷. 轻微缺点 (Minor Defect, MIN) 偏离限定标准，但不影响产品正常使用功能或外观缺陷不太明显的缺陷。

1.來料外箱无厂商名称,料号,品名规格之标示并确认來料是否为禁用料.五﹑注意事項三.检验条件位置: 产品置放于检验者正前面, 垂直于检验者。

目视時間: 10秒钟内确认缺陷。

目视距离:肉眼与被测物距离30cm至45cm. 深圳万事通通信技术发展有限公司MSTIQC-07-024第3页共3页1.0文 件 编 号页 次目视2.來料包装不合理导致材料受损或其它不良现象(需有透明袋单独包装).目视3.同一批量中,混有两种或以上不同规格之物料.目视 目视角度:与被测物成30度至45度角范围内 工作场所灯光: 60W，距离检测者50cm.四﹑检验步骤检验项目检验方法和工具目视2.表面不可有污点、毛刺、气泡、凹凸点、脱漆、划伤、压痕等不良现象.目视1.是否可将电脑与手机连接，且可以彼此储存、读写、删除文件及充电.1.拆开接口观察内部焊接方式及材质是否与样品一致.2.有无锡渣、锡珠、虚焊、假焊、断铜丝、各元件及结构是否与样品一致等不良现象.（六）﹑试装3.实配后观察USB接口及手机接口PIN是否有下陷等现象.成品机台2.与机台不可有干涉，间隙，多出等不良现象.成品机台(三）、工艺刀片、目视刀片、目视（五）﹑性能2.绕线确认接口处有无焊接不良现象.。

usb数据线检验标准USB数据线检验标准。

USB数据线作为连接电子设备和充电设备的重要工具，其质量的好坏直接影响着设备的充电速度和数据传输效率。

因此，制定USB数据线检验标准，对于保障用户权益，提高产品质量具有重要意义。

首先，USB数据线的外观应当符合标准规定，线材应该柔软而有弹性，外部不应该有明显的破损或者变形。

连接头部分应该与线材连接紧密，不应该出现松动现象。

其次，USB数据线的传输性能也是检验的重点之一。

传输性能主要包括数据传输速度和充电速度。

数据传输速度应该符合USB协议规定的标准，充电速度也应该在合理范围内，不能出现充电缓慢或者充电不稳定的情况。

另外，USB数据线的耐用性也是需要检验的重点之一。

耐用性主要体现在插拔次数和弯曲次数上，合格的USB数据线应该能够经受多次的插拔和弯曲而不影响其正常使用。

除了上述几点之外，USB数据线的安全性也是需要检验的重点。

合格的USB 数据线应该符合国家相关的安全标准，不应该出现漏电、过热等安全隐患。

另外，USB数据线的防护性也是需要考虑的因素，合格的USB数据线应该具有一定的防护功能，能够防止外部环境对线材的损坏。

总的来说，USB数据线的检验标准应该包括外观检验、传输性能检验、耐用性检验、安全性检验和防护性检验等内容。

只有通过严格的检验标准，才能够保障用户的权益，提高产品的质量，推动整个行业的健康发展。

在实际生产中，制定严格的USB数据线检验标准并不是一件容易的事情，需要相关部门和企业的共同努力。

一方面，相关部门应该加强对USB数据线质量的监督和检验，建立健全的检验体系，加大对违规产品的处罚力度；另一方面，企业应该自觉遵守USB数据线的相关标准，加强内部质量管理，提高产品质量。

总之，USB数据线作为电子产品中不可或缺的配件，其质量的好坏直接关系到用户的体验和设备的使用寿命。

制定严格的USB数据线检验标准，对于保障用户权益，提高产品质量具有重要意义。

希望通过全社会的共同努力，能够建立起一套严格的USB数据线检验标准体系，为消费者提供更加优质的产品。

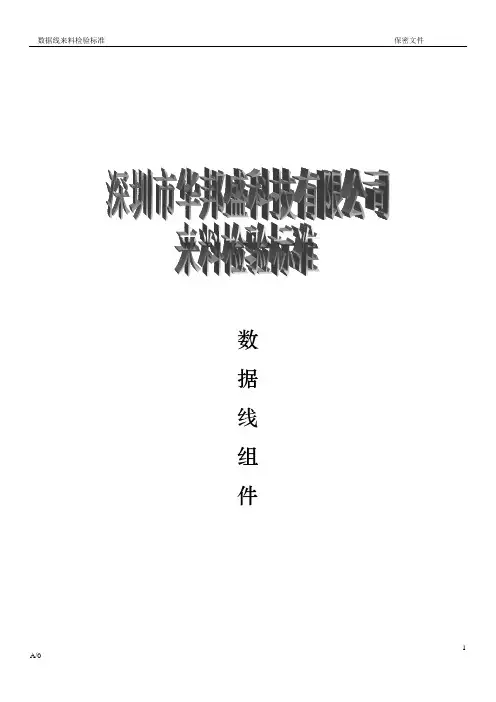

数据线组件文件编号：HBS—PZ ---WI—015更改记录目录1.0............................................................................................................................................................................. 目的2.0............................................................................................................................................................................. 范围3.0............................................................................................................................................................................. 抽样计划4.0............................................................................................................................................................................. 定义4.1 ...................................................................................................................................................................... 检验条件4.2 ...................................................................................................................................................................... 抽样标准5.0 .......................................................................................................................................................................... 术语和定义5.1 ...................................................................................................................................................................... 缺陷等级5.2 .................................................................................................................................................... 数据线不良缺陷定义6.0............................................................................................................................................................................. 检验内容6.1..................................................................................................................................................... 外观不良判定标准6.2............................................................................................................................................................. 尺寸判定标准7.0....................................................................................................................................................... 可靠性试验及判定标准8.0................................................................................................................................................................... 周期性测试要求9.0 .......................................................................................................................................................................... 包装要求10.0 ...................................................................................................................................................................... 出货附带报告手机数据线检验标准1.0目的本标准明确了深圳市华邦盛电子有限公司手机数据线的质量检验标准，确保产品质量达到客户要求。

1.目的
为确认和监督产品各阶段的可靠度符合要求;使ORT作业有所依据，有计划进行从而确保产品的品质。

2.适用范围
适用于本公司开发阶段/试产/量产等阶段产品之相应测验。

3.名词定义
ORT(On Going Reliability Test):产品可靠度测试。

4.职责权限
4.1 研发和工程单位负责对新产品的开发,设计,改良。

4.2 品管在生产制令批中/外购进料批中取样送至实验室。

4.3 实验室执行产品ORT验证。

5.作业内容
5.1检测频率：开发验证/试产/量产/例行1个月。

5.2送测单位依测验需求填写测验申请单与待检测样品一起送至实验室。

5.3 实验室依ORT测试项目及测试条件执行ORT测试。

5.4 测验结束后实验室出具检测报告，测试样品由送测单位取回，测试结案。

5.5 当实验不合格时，依《不合格品控制程序》处理。

5.6客户有特殊要求的依客户要求执行测验。

5.7产品测试项目,条件及判定如下:
6.支持文件
6.1《不合格品控制程序》 COP-830-01
7.记录
7.1《测验申请单》 QR-760-08 7.2《检测报告》 QR-824-08。

好好学习社区
更多优惠资料下载：
德信诚培训网

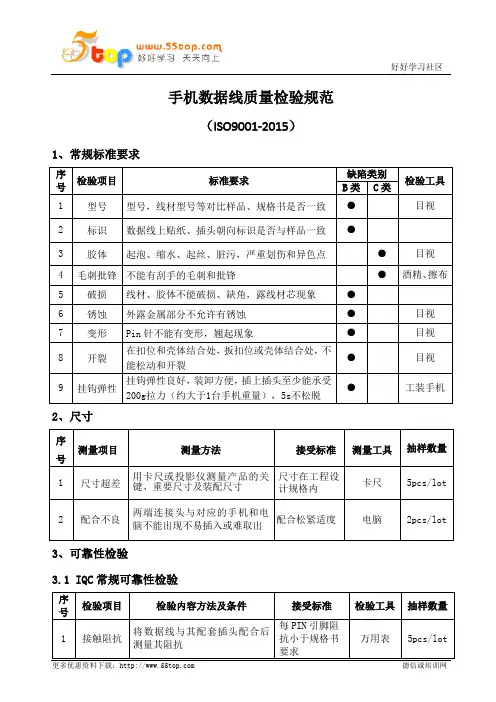

手机数据线质量检验规范
（ISO9001-2015）
1、常规标准要求
序
号 检验项目 标准要求
缺陷类别
检验工具
B 类
C 类 1 型号 型号，线材型号等对比样品、规格书是否一致 ● 目视 2 标识 数据线上贴纸、插头朝向标识是否与样品一致 ● 3
胶体
起泡、缩水、起丝、脏污，严重划伤和异色点
● 目视 4 毛刺批锋 不能有刮手的毛刺和批锋 ● 酒精、擦布
5 破损 线材、胶体不能破损、缺角，露线材芯现象 ●
6 锈蚀 外露金属部分不允许有锈蚀 ● 目视
7 变形 Pin 针不能有变形，翘起现象
● 目视 8
开裂
在扣位和壳体结合处，扳扣位或壳体结合处，不
能松动和开裂
● 目视 9 挂钩弹性
挂钩弹性良好，装卸方便，插上插头至少能承受200g 拉力（约大于1台手机重量），5s 不松脱
●
工装手机
2、尺寸
序号 测量项目
测量方法
接受标准
测量工具 抽样数量 1
尺寸超差 用卡尺或投影仪测量产品的关键、重要尺寸及装配尺寸
尺寸在工程设
计规格内 卡尺
5pcs/lot
2 配合不良
两端连接头与对应的手机和电
脑不能出现不易插入或难取出
配合松紧适度
电脑 2pcs/lot
3、可靠性检验
3.1 IQC 常规可靠性检验
序
号 检验项目 检验内容方法及条件
接受标准
检验工具 抽样数量 1
接触阻抗 将数据线与其配套插头配合后
测量其阻抗
每PIN 引脚阻
抗小于规格书
要求
万用表
5pcs/lot。

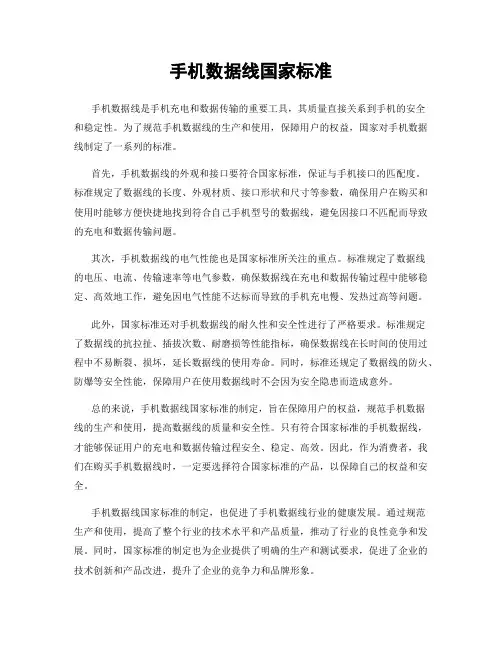

手机数据线国家标准手机数据线是手机充电和数据传输的重要工具，其质量直接关系到手机的安全和稳定性。

为了规范手机数据线的生产和使用，保障用户的权益，国家对手机数据线制定了一系列的标准。

首先，手机数据线的外观和接口要符合国家标准，保证与手机接口的匹配度。

标准规定了数据线的长度、外观材质、接口形状和尺寸等参数，确保用户在购买和使用时能够方便快捷地找到符合自己手机型号的数据线，避免因接口不匹配而导致的充电和数据传输问题。

其次，手机数据线的电气性能也是国家标准所关注的重点。

标准规定了数据线的电压、电流、传输速率等电气参数，确保数据线在充电和数据传输过程中能够稳定、高效地工作，避免因电气性能不达标而导致的手机充电慢、发热过高等问题。

此外，国家标准还对手机数据线的耐久性和安全性进行了严格要求。

标准规定了数据线的抗拉扯、插拔次数、耐磨损等性能指标，确保数据线在长时间的使用过程中不易断裂、损坏，延长数据线的使用寿命。

同时，标准还规定了数据线的防火、防爆等安全性能，保障用户在使用数据线时不会因为安全隐患而造成意外。

总的来说，手机数据线国家标准的制定，旨在保障用户的权益，规范手机数据线的生产和使用，提高数据线的质量和安全性。

只有符合国家标准的手机数据线，才能够保证用户的充电和数据传输过程安全、稳定、高效。

因此，作为消费者，我们在购买手机数据线时，一定要选择符合国家标准的产品，以保障自己的权益和安全。

手机数据线国家标准的制定，也促进了手机数据线行业的健康发展。

通过规范生产和使用，提高了整个行业的技术水平和产品质量，推动了行业的良性竞争和发展。

同时，国家标准的制定也为企业提供了明确的生产和测试要求，促进了企业的技术创新和产品改进，提升了企业的竞争力和品牌形象。

在未来，随着手机数据线行业的不断发展和技术进步，国家标准也将不断进行修订和完善，以适应市场的需求和行业的发展。

我们期待未来的手机数据线，不仅能够满足用户的充电和数据传输需求，还能够具备更高的安全性、稳定性和耐用性，为用户带来更好的使用体验。
