高二物理选修3-1 2.9《实验：练习使用多用电表》同步检测(新人教版)

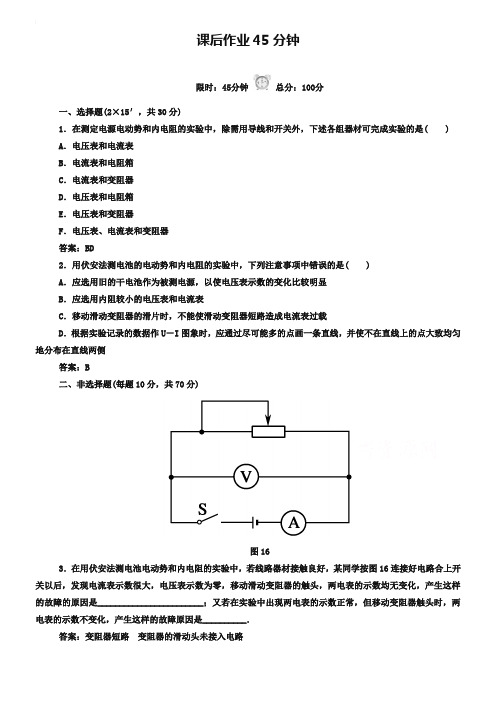

课后作业45分钟限时：45分钟总分：100分一、选择题(2×15′，共30分)1．在测定电源电动势和内电阻的实验中，除需用导线和开关外，下述各组器材可完成实验的是( ) A．电压表和电流表B．电流表和电阻箱C．电流表和变阻器D．电压表和电阻箱E．电压表和变阻器F．电压表、电流表和变阻器答案：BD2．用伏安法测电池的电动势和内电阻的实验中，下列注意事项中错误的是( )A．应选用旧的干电池作为被测电源，以使电压表示数的变化比较明显B．应选用内阻较小的电压表和电流表C．移动滑动变阻器的滑片时，不能使滑动变阻器短路造成电流表过载D．根据实验记录的数据作U－I图象时，应通过尽可能多的点画一条直线，并使不在直线上的点大致均匀地分布在直线两侧答案：B二、非选择题(每题10分，共70分)图163．在用伏安法测电池电动势和内电阻的实验中，若线路器材接触良好，某同学按图16连接好电路合上开关以后，发现电流表示数很大，电压表示数为零，移动滑动变阻器的触头，两电表的示数均无变化，产生这样的故障的原因是________________________；又若在实验中出现两电表的示数正常，但移动变阻器触头时，两电表的示数不变化，产生这样的故障原因是__________．答案：变阻器短路变阻器的滑动头未接入电路图174．利用电压表和电流表测一节干电池的电动势E和内阻r，电路如图17所示，图中R1为粗调滑线变阻器，R2为微调滑线变阻器，实验得到四组数据如表中所示．(1)表中数据经处理后，可能确定电动势E＝__________V，内阻r＝__________Ω.(2)现有滑线变阻器：A(10 Ω，1 A)，B(500 Ω，0.5 A)，C(500 Ω，0.1 A)．那么在本次实验中，滑线变阻器R1应选用__________，R2应选用__________．(填“A”“B”或“C”)答案：(1)1.5 3 (2)B5．给你一个伏特表、一个电阻箱、开关及导线等，如何根据闭合电路欧姆定律测出一节干电池的电动势和内电阻．(1)画出电路图．图18(2)实验过程中，将电阻箱拨到45 Ω时，伏特表读数为0.90 V；若将电阻箱拨到图18(①)所示的__________Ω时，伏特表的读数如图18(②)所示是__________V.(3)根据以上实验数据，可以算出该节干电池的电动势E＝__________V，内电阻r＝__________Ω.答案：(1)电路图如下图所示．图19(2)110 1.10 (3)1.30 206．某同学用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围0～20 Ω，连接电路的实物图如图20所示．图20(1)指出该同学接线中错误的和不规范的做法是：__________.A．滑动变阻器，不起变阻作用B．电流表接线有错C．电压表量程选用不当D．电压表接线有错(2)在方框里面画出这个实验的正确电路图．属杆的一端上，故图中变阻器起不到变阻的作用，故选 A；电流表和电压表接入电路时，选择好恰当的量程后，要特别注意“＋”“－”接线柱是否正确，不然的话，极易损坏电表，图中电流表的“＋”“－”接线柱出现错误，故选B；干电池的电动势为1.5 V，电压表量程适当，故C错；但电压表不能直接并联到电源两端，因为开关断开后，电压表仍有示数，故选D.答案：A 、B 、D 其电路图略7．某同学通过查找资料自己动手制作了一个电池．该同学想测量一下这个电池的电动势E 和内电阻r ，但是从实验室只借到一个开关、一个电阻箱(最大阻值为999.9 Ω，可当标准电阻用)、一只电流表(量程I g ＝0.6 A ，内阻r g ＝0.1 Ω)和若干导线．①请根据测定电动势E 和内电阻r 的要求，设计图21(1)中器件的连接方式，画线把它们连接起来．图21图22②接通开关，逐次改变电阻箱的阻值R ，读出与R 对应的电流表的示数I ，并作记录．当电阻箱的阻值R ＝2.6 Ω时，其对应的电流表的示数如图21(2)所示．处理实验数据时，首先计算出每个电流值I 的倒数1I ；再制作R －1I 坐标图，如图22所示，图中已标注出了(R ，1I )的几个与测量对应的坐标点．请你将与图21(2)实验数据对应的坐标点也标注在图22上．③在图22上把描绘出的坐标点连成图线．④根据图22描绘出的图线可得出这个电池的电动势E ＝________V ，内电阻r ＝________Ω.解析：本题考查测量电源电动势和内阻实验的设计和数据处理，意在考查考生实验设计的能力和处理实验数据的能力等．①先设计实验电路图，然后再根据电路图连线．由欧姆定律E ＝I(R ＋r)知，只要知道两组外电阻和电流值，就可以求出电源电动势和内阻．因此，直接将可变电阻和电流表串联在电路中就行．②由电表可读出此时电流为0.50 A ，则坐标为(2,2.6)．再在坐标纸上描出该点．③剔出明显有误差的点，将其他点用平滑的曲线连接起来，得到一条直线．④将欧姆定律的表达式E＝I(R＋r)变形得R＝EI－r，由此式可知，外电阻和电流的倒数呈线性关系．将图中的直线延长，与纵坐标轴的交点值为－r＝－0.3，则电阻为0.3 Ω，直线的斜率为k＝E＝5.6－2.64－2＝1.5(V)．答案：(1)①见图23所示②见图24所示③见图24所示图23图24④1.5(1.46～1.54) 0.3(0.25～0.35)8. (2019年江苏卷)在测量电源的电动势和内阻的实验中，由于所用电压表(视为理想电压表)的量程较小，某同学设计了如图25所示的实物电路．图25(1)实验时，应先将电阻箱的电阻调到________．(选填“最大值”、“最小值”或“任意值”) (2)改变电阻箱的阻值R ，分别测出阻值R 0＝10Ω的定值电阻两端的电压U ，下列两组R 的取值方案中，比较合理的方案是________．(选填“1”或“2”)(3)根据实验数据描点，绘出的U —R 的图象是一条直线．若直线的斜率为k ，在U 坐标轴上的截距为b ，则该电源的电动势E ＝________，内阻r ＝________.(用k 、b 和R 0表示)解析：(1)实验时，为保护电压表，应将电阻箱阻值调到最大，此时电压表两端电压最小．(2)电压表的量程为3 V ，故电阻箱两端的最小电压约为6 V ．根据串联电路的特点可知，3R 0＝6R ，电阻的最小值为20 Ω.在实验时，为减小读数误差，所用电表的指针偏角一般不小于其量程的1/3，当电压表量程为1 V 时，由1R 0＝9－1R，得R ＝80 Ω.所以选择方案2较合理．(3)根据闭合电路的欧姆定律E ＝U ＋U R 0(R ＋r)，变形得：1U ＝(1E ＋r ER 0)＋1ER 0R ，1U －R 图象的截距b ＝1E ＋r ER 0，斜率k ＝1ER 0，联立这两个式子得：E ＝1kR 0，r ＝bk－R 0.答案：(1)最大值 (2)2 (3)1kR 0 bk－R 0.图269．测量电源的电动势及内阻的实验电路如图26所示．图27中给出的器材有：待测的电源(电动势约为4 V，内阻约为2 Ω)，电压表(内阻很大，有5 V、15 V两个量程)，电流表(内阻不计，有0.1 A、1 A两个量程)，滑动变阻器(阻值范围0～10 Ω)，开关．另有导线若干．试按照图26中的电路在图27中画出连线，将器材连接成实验电路．(要求正确选择电表量程，以保证仪器的安全并使测量有尽可能高的精确度)图27解：电流表选1 A量程，电压表选5 V量程，滑动变阻器用限流式接法．。

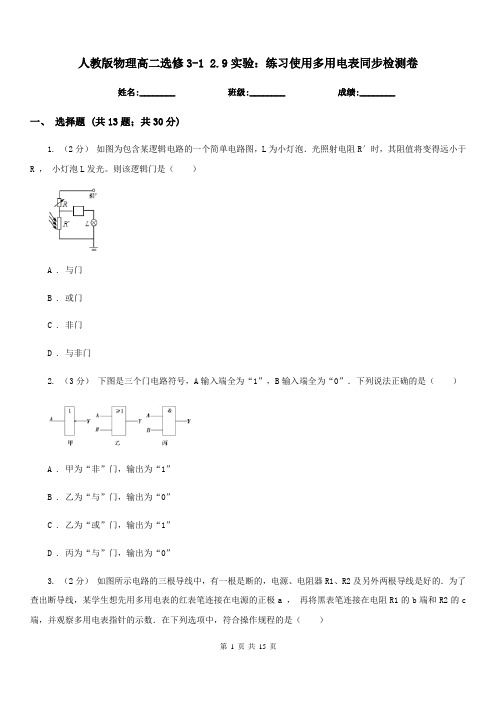

人教版物理高二选修3-1 2.9实验：练习使用多用电表同步检测卷姓名:________ 班级:________ 成绩:________一、选择题 (共13题；共30分)1. （2分）如图为包含某逻辑电路的一个简单电路图，L为小灯泡．光照射电阻R′时，其阻值将变得远小于R ，小灯泡L发光。

则该逻辑门是（）A . 与门B . 或门C . 非门D . 与非门2. （3分）下图是三个门电路符号，A输入端全为“1”，B输入端全为“0”．下列说法正确的是（）A . 甲为“非”门，输出为“1”B . 乙为“与”门，输出为“0”C . 乙为“或”门，输出为“1”D . 丙为“与”门，输出为“0”3. （2分）如图所示电路的三根导线中，有一根是断的，电源、电阻器R1、R2及另外两根导线是好的．为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a ，再将黑表笔连接在电阻R1的b端和R2的c 端，并观察多用电表指针的示数．在下列选项中，符合操作规程的是（）A . 直流10 V挡B . 直流0.5 A挡C . 直流 2.5 V挡D . 欧姆挡4. （2分）在如图所示的逻辑电路中，当A端输入电信号“1”、B端输入电信号“1”时，则在C 和D 端输出的电信号分别为（）A . 1和0B . 0和1C . 1和lD . 0和05. （2分）一个多用电表的电池已使用很久了，但是转动调零旋钮时，仍可使表针调至零欧姆刻度．这时测量出的电阻值R测与所测电阻的真实值R真相比较，下列说法中正确的是（）A . R测＝R真B . R测>R真C . R测<R真D . 无法判断6. （3分）可以用型号为741S14的非门集成电路、发光二极管和限流电阻来组成一个逻辑电平检测器，电路如图所示，使用时，将检测器的输入端A接到被测点．下列说法正确的是（）A . 当被测点为高电平时，LED会发光，低电平时不会发光B . 当被测点A高电平时，LED不会发光，低电平时会发光C . A端的电平高，Y端为低电平，LED两端必有较大电压，故发光D . A端的电平高，LED两端没有较大电压，故不发光7. （2分）右图是一个电工应用某种逻辑电路制作的简单车门报警电路图。

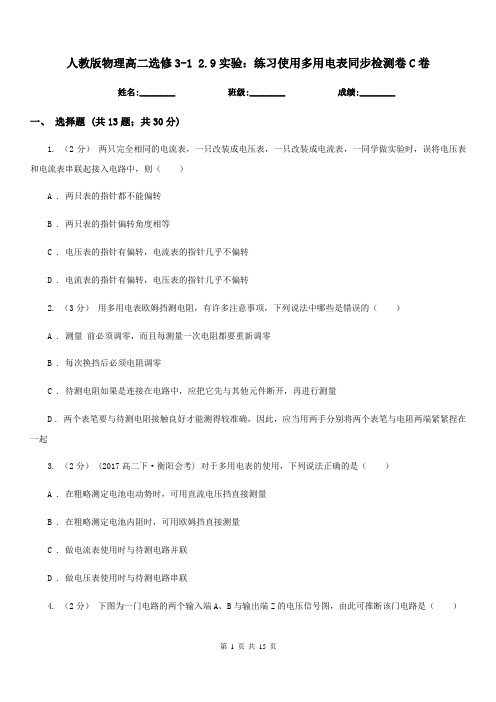

人教版物理高二选修3-1 2.9实验：练习使用多用电表同步检测卷C卷姓名:________ 班级:________ 成绩:________一、选择题 (共13题；共30分)1. （2分）两只完全相同的电流表，一只改装成电压表，一只改装成电流表，一同学做实验时，误将电压表和电流表串联起接入电路中，则（）A . 两只表的指针都不能偏转B . 两只表的指针偏转角度相等C . 电压表的指针有偏转，电流表的指针几乎不偏转D . 电流表的指针有偏转，电压表的指针几乎不偏转2. （3分）用多用电表欧姆挡测电阻，有许多注意事项，下列说法中哪些是错误的（）A . 测量前必须调零，而且每测量一次电阻都要重新调零B . 每次换挡后必须电阻调零C . 待测电阻如果是连接在电路中，应把它先与其他元件断开，再进行测量D . 两个表笔要与待测电阻接触良好才能测得较准确，因此，应当用两手分别将两个表笔与电阻两端紧紧捏在一起3. （2分） (2017高二下·衡阳会考) 对于多用电表的使用，下列说法正确的是（）A . 在粗略测定电池电动势时，可用直流电压挡直接测量B . 在粗略测定电池内阻时，可用欧姆挡直接测量C . 做电流表使用时与待测电路并联D . 做电压表使用时与待测电路串联4. （2分）下图为一门电路的两个输入端A、B与输出端Z的电压信号图，由此可推断该门电路是（）A . “与”门B . “或”门C . “非”门D . “与非”门5. （2分）如图是有三个输入端的复合门电路，当C端输入0时Y输出0，那么A、B端输入分别是（）A . 1、1B . 0、1C . 1、0D . 0、06. （3分）如图是一个三输入端三个门电路组成的复合门电路，当C端输入“0”时，A、B端输入为何值时输出端Y输出为“0” （）A . 0 0B . 0 1C . 1 0D . 1 17. （2分）在图所示的逻辑电路中，当A、B端输入的电信号分别为“0”和“0”时，在C、D端输出的电信号分别为（）A . “1”和“0”B . “0”和“1”C . “0”和“0”D . “1”和“1”8. （2分）如图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻rg＝100 Ω，调零电阻最大阻值R＝50 kΩ，串联的固定电阻R0＝50 Ω，电池电动势E＝1.5 V，用它测量电阻Rx ，能较准确测量的阻值范围是（）A . 30 kΩ～80 kΩB . 3 kΩ～8 kΩC . 300 kΩ～800 kΩD . 3 000 kΩ～8 000 kΩ9. （2分）如图为包含某逻辑电路的一个简单电路图，L为小灯泡．光照射电阻R′时，其阻值将变得远小于R ，小灯泡L发光。

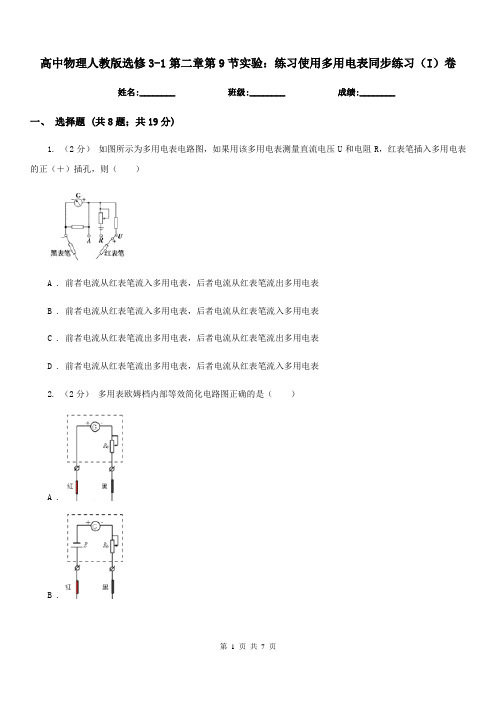

高中物理人教版选修3-1第二章第9节实验：练习使用多用电表同步练习（I）卷姓名:________ 班级:________ 成绩:________一、选择题 (共8题；共19分)1. （2分）如图所示为多用电表电路图，如果用该多用电表测量直流电压U和电阻R，红表笔插入多用电表的正（＋）插孔，则（）A . 前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表B . 前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表C . 前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表D . 前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表2. （2分）多用表欧姆档内部等效简化电路图正确的是（）A .B .C .D .3. （2分）将红表笔插入多用电表的正（+）插孔，黑表笔插入多用电表的负（﹣）插孔，用该表测直流电压、测电阻器电阻或测二极管的正反向电阻时，下列说法正确的是（）A . 测电压时，电流从红表笔流出多用电表，测电阻时，电流从红表笔流入多用电表B . 测电压时，电流从红表笔流入多用电表，测电阻时，电流从红表笔流出多用电表C . 选择欧姆档×10档并调零后，将两表笔与待测电阻相连，发现电表指针偏转角度太大，则应换用×100档，调零后再测量D . 选择欧姆档的适当档位并调零后，将黑表笔接二极管的正极，红表笔接二极管的负极，可以测得二极管的正向电阻4. （2分） (2019高二上·丰台期中) 在“测定金属的电阻率”的实验中，在连接电路前，先利用多用电表档粗略测量金属丝的电阻Rx ，其示数如图所示，则该电阻丝电阻值约为（）A . 150ΩB . 19ΩC . 110ΩD . 11Ω5. （2分） (2018高二上·长春月考) 如图是一个多用电表的简化电路图。

S为单刀多掷开关，通过操作开关，接线柱O可以接通1，也可以接通2、3、4、5或6。

下列说法正确的是（）A . 当开关S分别接1或2时，测量的是电流，其中S接2时量程较大B . 当开关S分别接3或4时，测量的是电阻，其中A是红表笔C . 当开关S分别接5或6时，测量的是电阻，其中A是黑表笔D . 当开关S分别接5和6时，测量的是电压，其中S接5时量程较大6. （3分）在使用多用电表的欧姆挡测电阻时，应（）A . 使用前检查指针是否停在欧姆挡刻度线的“∞”处B . 每次测量前或每换一次挡位，都要进行一次电阻调零C . 在测量电阻时，电流从黑表笔流出，经被测电阻到红表笔，再流入多用电表D . 测量时若发现表针偏转的角度较小，应该更换倍率较小的挡来测量7. （3分）下列关于欧姆表的说法中正确的是（）A . 测量电阻前要把红、黑表笔相接，调整调零旋钮，使指针指在电阻刻度的零位上B . 测量电阻时，如果指针偏角过小，应换用高倍率档C . 测量电阻时，表针偏转角度越大，说明被测电阻的阻值越大D . 测量电阻时，每次更换倍率后，不需要重新调零8. （3分） (2017高二上·拉萨期末) 下述关于用多用表欧姆档测电阻的说法中正确的是（）A . 测量电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的档位，重新调零后测量B . 测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C . 测量电路中的某个电阻，应该把该电阻与电路断开D . 测量阻值不同的电阻时都必须重新调零二、实验题 (共2题；共10分)9. （5分） (2019高二上·河北月考) 如图所示为多用电表的刻度盘.若选用倍率为“×100”的电阻挡测电阻时,表针指示如图所示,则:（1）所测电阻的阻值为________; ;如果要用此多用电表测量一个阻值约为的电阻,为了使测量结果比较精确,应选用的欧姆挡是________;(填“×10”、“×100”或“×1K”).（2）用此多用电表进行测量,当选用量程为50 的电流挡测量电流时,表针指于图示位置,则所测电流为________; ;当选用量程为250 的电流挡测量电流时,表针指于图示位置,则所测电流为________; .（3）当选用量程为10V的电压挡测量电压时,表针也指于图示位置,则所测电压为________V.10. （5分）如图所示是把量程为3 mA的电流表改装成欧姆表的结构示意图，其中电池的电动势E＝1.5 V，经改装后，若将原电流表3 mA刻度处的刻度值定为零位置，则2 mA刻度处应标多少阻值？当用它测量某电阻时，指针恰好指在中间位置，被测电阻为多少？三、填空题 (共2题；共5分)11. （3分） (2017高二上·合肥期末) 如图所示为一个多量程多用电表的简化电路图．单刀多掷开关S 可以与不同接点连接．当S接1 或2 时为________；当S接3或4时为________；当S接5或6时为________（填“电流档”“电压档”“欧姆档”）12. （2分）如图中电流表接量程0.6A时读数为________A，接量程3A时读数为________A参考答案一、选择题 (共8题；共19分)1-1、2-1、3-1、4-1、5-1、6-1、7-1、8-1、二、实验题 (共2题；共10分)9-1、9-2、9-3、10-1、三、填空题 (共2题；共5分)11-1、12-1、。

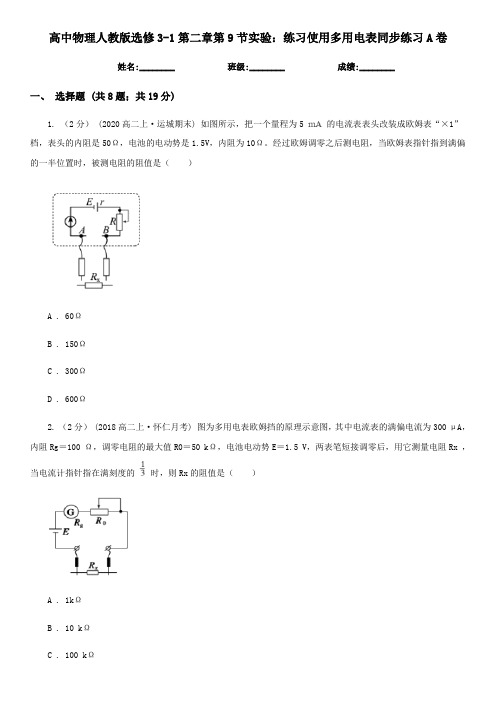

高中物理人教版选修3-1第二章第9节实验：练习使用多用电表同步练习A卷姓名:________ 班级:________ 成绩:________一、选择题 (共8题；共19分)1. （2分） (2020高二上·运城期末) 如图所示，把一个量程为5 的电流表表头改装成欧姆表“×1”档，表头的内阻是50Ω，电池的电动势是1.5V，内阻为10Ω。

经过欧姆调零之后测电阻，当欧姆表指针指到满偏的一半位置时，被测电阻的阻值是（）A . 60ΩB . 150ΩC . 300ΩD . 600Ω2. （2分） (2018高二上·怀仁月考) 图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻Rg＝100 Ω，调零电阻的最大值R0＝50 kΩ，电池电动势E＝1.5 V，两表笔短接调零后，用它测量电阻Rx ，当电流计指针指在满刻度的时，则Rx的阻值是（）A . 1kΩB . 10 kΩC . 100 kΩD . 100 Ω3. （2分）如图所示，电流表事先已经接好，拿电压表的K接线柱去分别试触b、c两点，电流表示数分别为0.04A和0.03A，电压表示数分别为2.9V和3V．则待测电阻的真实值应为（）A . 比100Ω略大一些B . 比100Ω略小一些C . 比72.5Ω略大一些D . 比72.5Ω略小一些4. （2分）用多用电表测量直流电压U和测电阻R，若红表笔插入多用电表的正（+）插孔，则（）A . 前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表B . 前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表C . 前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表D . 前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表5. （2分） (2017高二上·万全期中) 如图为多用电表的内部结构图，开关s接____时，电表作为较小量程的电流表使用．（）A . 1B . 2C . 4D . 66. （3分） (2019高二下·梅县月考) 如图所示，甲是回旋加速器的原理图，乙是研究自感现象的实验电路图，丙是欧姆表的内部电路图，丁图是动圈式话筒的原理图，下列说法正确的是（）A . 甲图是加速带电粒子的装置，其加速电压越大，带电粒子最后获得的速度越大B . 乙图电路开关断开瞬间，灯泡A一定会突然闪亮一下C . 丙图在测量电阻前，需两表笔短接，调节R1使指针指向0D . 丁图利用了电磁感应的原理，声波使膜片振动，从而带动音圈产生感应电流7. （3分）关于多用表表面的欧姆挡刻度线，下列说法正确的是（）A . 零欧姆刻度线与零电流刻度线重合B . 零欧姆刻度线与电流表满偏的刻度线重合C . 欧姆挡表面的刻度线是不均匀的，欧姆值越大，刻度线越密D . 欧姆挡表面的刻度线是不均匀的，欧姆值越小，刻度线越密8. （3分）如图所示是简化的多用电表的电路．转换开关S与不同接点连接，就组成不同的电表，已知R3＜R4 ，下面是几位同学对这一问题的议论，请你判断他们中的正确说法是（）A . S与1、2连接时，多用电表就成了电流表，接1量程比接2量程大B . S与3、4连接时，多用电表就成了电流表C . S与3、4连接时，多用电表就成了电压表D . S与5连接时，多用电表就成了欧姆表二、实验题 (共2题；共9分)9. （4分） (2017高二上·临夏期末) 用如图甲所示的多用电表测量电阻，要用到选择开关K和两个部件S、T．（1）请根据下列步骤完成电阻测量：①旋动部件________，使指针对准电流的“0”刻度线．②将K旋转到电阻挡“×100”位置．③将插入“+”、“﹣”插孔的表笔短接，旋动部件________，使指针对准电阻的“0”刻度线．（2）将调好零的多用电表按正确步骤测量一电学元件P的电阻，P的两端分别为a、b，指针指示位置如图乙所示．则通过P的电流方向是________（选填“a→b”或“b→a”），为使测量比较精确，应将选择开关旋到________的倍率挡位上，并需重新调零，再进行测量．10. （5分）如图所示是把量程为3 mA的电流表改装成欧姆表的结构示意图，其中电池的电动势E＝1.5 V，经改装后，若将原电流表3 mA刻度处的刻度值定为零位置，则2 mA刻度处应标多少阻值？当用它测量某电阻时，指针恰好指在中间位置，被测电阻为多少？三、填空题 (共2题；共7分)11. （2分） (2017高二上·长沙期末) 某同学用多用电表测量某待测电阻RX ，的阻值，选用“”的欧姆档后，应先进行________，再进行测量，若多用电表的示数如图所示，则Rx的测量值为________Ω．12. （5分）用多用电表的欧姆挡测某一电阻的阻值时，分别用×1、×10、×100三个电阻挡测了三次，指针所指的位置如图所示。

人教版物理高二选修3-1 2.9实验：练习使用多用电表同步检测卷（II）卷姓名:________ 班级:________ 成绩:________一、选择题 (共13题；共30分)1. （2分）下列逻辑电路中，能使蜂鸣器F发出声音的是（）A .B .C .D .2. （3分）在下列基本逻辑电路的输入端都输入“1”，输出端是“1”的是（）A . 甲B . 乙C . 丙D . 甲乙丙均不能输出“1”3. （2分）在如图所示的逻辑电路中，当A端输入电信号“1”、B端输入电信号“1”时，则在C 和D 端输出的电信号分别为（）A . 1和0B . 0和1C . 1和lD . 0和04. （2分）如图中B为电源，R1、R2为电阻，S为电键．现用多用电表测量流过电阻R2的电流．将多用电表的选择开关调至直流电流挡(内阻很小)以后，正确的接法是（）A . 保持S闭合，将红表笔接在a处，黑表笔接在b处B . 保持S闭合，将红表笔接在b处，黑表笔接在a处C . 将S断开，红表笔接在a处，黑表笔接在b处D . 将S断开，红表笔接在b处，黑表笔接在a处5. （2分）在图所示的逻辑电路中，当A、B端输入的电信号分别为“0”和“0”时，在C、D端输出的电信号分别为（）A . “1”和“0”B . “0”和“1”C . “0”和“0”D . “1”和“1”6. （3分）如图所示，为万用表欧姆挡的内部电路，a、b为表笔插孔，下列说法中正确的是（）A . a孔插红表笔B . 表盘刻度是均匀的C . 用×100 Ω挡测量时，若指针指在0 Ω附近，则应换用×1 kΩ挡D . 测量“220 V 100 W”的泡的电阻，会发现测量的电阻比484 Ω小得多7. （2分）在下列所示的电路图中，能用电压表正确测出灯L1两端电压的是（）A .B .C .D .8. （2分） (2017高二下·衡阳会考) 对于多用电表的使用，下列说法正确的是（）A . 在粗略测定电池电动势时，可用直流电压挡直接测量B . 在粗略测定电池内阻时，可用欧姆挡直接测量C . 做电流表使用时与待测电路并联D . 做电压表使用时与待测电路串联9. （2分）在下图所示的逻辑电路中，当A、B端输入的电信号分别为“0”和“0”时，在C、D端输出的电信号分别为（）A . “1”和“0”B . “0”和“1”C . “0”和“0”D . “1”和“1”10. （2分）如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度处．现用该表测一未知电阻，指针偏转到满刻度的处，则该电阻的阻值为（）A . 4RB . 5RC . 10RD . 16R11. （2分）如图所示电路的三根导线中，有一根是断的，电源、电阻器R1、R2及另外两根导线是好的．为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a ，再将黑表笔连接在电阻R1的b端和R2的c端，并观察多用电表指针的示数．在下列选项中，符合操作规程的是（）A . 直流10 V挡B . 直流0.5 A挡C . 直流 2.5 V挡D . 欧姆挡12. （3分）某同学设计了一个路灯自动控制门电路，如图所示，天黑了，让路灯自动接通，天亮了，让路灯自动熄灭。

第二章恒定电流第9节实验：练习使用多用电表一、多用电表的构造及功能多用电表可以用来测电流、电压和电阻，又称为，其表面结构如图所示。

其表面分为上、下两部分，上部分为表盘，共三条刻度线，最上面的刻度线的最左端标有“∞”，右端标有“0”，是用于测的，中间的刻度线是用于测直流电流和直流电压的，其刻度是分布的，最下面一条刻度线左侧标有“V”适用于测交流电压，其刻度是。

多用电表表面的下半部分是选择开关，周围标有测量功能的区域和量程。

将多用电表的选择开关旋转到电流挡，多用电表就测量；当选择开关旋转到其他功能区域时，就可测量。

多用电表表面还有一对正、负插孔。

红表笔插“”插孔，黑表笔插“”插孔，插孔上面的旋钮叫做，用它可进行电阻调零。

另外，在表盘和选择开关之间还有一个，用它可以进行机械调零，即旋转该调零螺丝，可使指针（在不接入电路中时）指在左端“0”刻线。

二、多用电表是电流表、电压表和欧姆表的组合，测电流和电压的原理与电流表和电压表相同1．直流电流挡：直流电流挡的几个挡位实际是由同一表头并联不同电阻改装而成的几个量程不同的电流表。

2．直流电压挡：直流电压挡的几个挡位实际是由同一表头串联不同电阻改装而成的几个量程不同的电压表。

3．测电阻的原理如图所示欧姆表是根据闭合电路欧姆定律制成的测量电阻的仪表，可直接读出电阻值，比伏安法测电阻方便。

调零时 ，测量时 。

只要将对应R x 值得电流刻度I 改为阻值R x 即为欧姆表。

由于I 与R 成非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度却是不均匀的，电阻的零刻度在电流满偏处。

三、二极管的单向导电性二极管是用 材料制成的电子元件，它有连个引线，一根叫正极，另一根叫负极，二极管的表示符号是 ，当二极管的正极接 、负极接 ，即加正向电压时，二极管电阻 （与加反向电压比较），处于导通状态，相当于一个接通的开关；当给二极管加反向电压时，二极管的电阻 ，相当于一个断开的开关，这种特性叫二极管的单向导电性，已被广泛应用。

高中物理选修3-1《2.9 实验：练习使用多用电表》
测试卷解析版
一．选择题（共2小题）
1．“测定电池的电动势和内阻”的实验中，下列注意事项中错误的是（）A．应选用旧的干电池作为被测电源，以使电压表示数的变化比较明显
B．移动变阻器的触头时，不能使滑动变阻器短路造成电流表过载
C．应选用内阻较小的电压表和电流表
D．由实验记录数据作U﹣I图象时，应通过尽可能多的点画一条直线，并使不在直线上点大致均匀分布在直线两侧
【分析】应用伏安法测电源电动势与内阻实验，应采用内阻较大的电源，使电压表示数变化明显，较小实验误差；根据实验电路的选择分析实验误差。

【解答】解：A、由U＝E﹣Ir可知，应选用旧的干电池作为被测电源，以使电压表读数变化明显，故A正确；
B、移动滑动变阻器的滑片时，不能使滑动变阻器短路造成电流表过载，故B正确；
C、实验所用电池内阻很小，相对于电源来说应采用电流表外接法，电流表外接法的误差
来源是电压表的分流，电压表内阻越大，实验误差越小，应选择内阻大的电压表进行实验，故C错误；
D、根据实验记录的数据作U﹣I图象时，应通过尽可能多的点画一条直线，并使不在直
线上的点大致均匀分布在直线两侧，故D正确；
本题选错误的，故选：C。

【点评】本题考查了伏安法测电源电动势与内阻的实验注意事项与实验器材的选择，知道实验原理与误差来源即可正确解题。

2．测量电池电动势和内电阻，根据测得数据作出了外电路U﹣I图线，由图可知（）
A．电池电动势的可以直接测得为1.40 V
B．电池内阻的测量值为3.50Ω
第1 页共19 页。

高中物理学习材料第二章第九节实验：练习使用多用电表基础夯实1．使用多用电表的欧姆挡测导体电阻时，如果两手同时分别接触两表笔的金属杆，则造成测量值( )A．比真实值大B．比真实值小C．与真实值相等D．可能比真实值大，也可能小答案：B解析：两手同时接触两表笔的金属杆，相当于被测电阻与人体电阻并联，测出电阻为二者并联阻值，比被测电阻真实值小，故B正确．2．(2009·浏阳高二检测)用多用电表欧姆挡(×100)测试三只晶体二极管，其结果依次如下图1、2、3所示，由图可知，图__________中的二极管是好的，该二极管的正极是________端．答案：图2；a解析：根据二极管加正向电压时，电阻值越小越好，但不能为零，否则二极管已被击穿，加反向电压时，电阻值越大越好，但不能无穷大，否则二极管引线断开．由图可知，图1、3二极管是坏的，图2中二极管是好的，且左边图加的是反向电压，右边图加的是正向电压，由于红表笔插入的是“＋”测试孔，与内部电池负极相连，故二极管的正极是a端．3．(2011·四川攀枝花期末检测)如图是多用表的刻度盘，当选用量程为50mA的电流挡测量电流时，指针指于图示位置，则所测电流为________mA；若选用倍率为“×100”的电阻挡测电阻时，指针也指示在图示同一位置，则所测电阻的阻值为________Ω.如果要用此多用表测量一个约2.0×104Ω的电阻，为了使测量比较精确，应选的欧姆挡是________(选填“×10”、“×100”或“×1k”)．换挡结束后，实验操作上首先要进行的步骤是________．答案：30.8 1.5×103×1k 欧姆挡调零解析：当选用量程为50mA的电流挡测量电流时，按照刻度盘中间刻度读数；若选用倍率为“×100”的电阻挡测电阻时，按照刻度盘上面的刻度读数；注意电阻读数从右向左读，指针所指刻度需乘以倍率．要用此多用表测量一个约 2.0×104Ω的电阻，为了使测量比较精确，尽可能使指针指在中间附近，应选的欧姆挡是×1k.测量电阻选择欧姆挡后首先要进行的步骤是欧姆挡调零．4．(2010·潍坊模拟)如图所示的电路中，1、2、3、4、5、6为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的________挡．在连接点1、2同时断开的情况下，应当选用多用电表的________挡．(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明________________________可能有故障．(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤．___________________________________________________________ ___________________________________________________________ 答案：(1)电压欧姆(2)开关或连接点5、6(3)①调到欧姆挡；②将红、黑表笔相接，检查欧姆挡能否正常工作；③测量小灯泡的电阻．如电阻无穷大，表明小灯泡有故障．解析：(1)当连接点1、2已接好时，电路中已有电压存在，故需用电压挡来检测电路．当连接点1、2同时断开时，电路中没有电源提供电压，要检测电路故障，只有通过测各段电路的电阻是否异常，故采用欧姆挡．(2)当电路中两点间有电压时，这表明在此两点之外的电路与电源两极是接通的．当测出两点间电压等于电源电压而又确定电路故障是断路引起时，就可以确定断路位置在此两点之间．(3)见答案．5．(2010·广东四校联考)某同学想通过一个多用表中的欧姆挡，直接去测量某电压表(量程为10V)的内阻(大约为几十千欧)，该多用表刻度盘上读出电阻刻度中间值为30，欧姆挡的选择开关拨至________挡．先将红、黑表笔短接调零后，选用下图中________方式连接．在实验中，某同学读出欧姆表的读数为________Ω，这时电压表的读数为________V，请你求出欧姆表电池的电动势．答案：×1k A 4.0×104 5.0 8.75解析：因为欧姆表电阻值的中间值为30，欧姆表指针指中央刻度附近时，读数误差小，所以欧姆表的选择开关应拨到×1k挡；因为欧姆表的黑表笔与欧姆表内部电源的正极相连，所以测量电路应该选A；由题中上图可知：欧姆表读数为40×1kΩ＝40kΩ；由题中下图可知：电压表读数为U＝5.0V；根据闭合电路欧姆定律和串联电路特点：U40＝E40＋30，E＝8.75V.能力提升1．(2011·郑州高二检测)某同学利用多用电表做了以下实验：(1)使用多用电表测电阻，他的主要实验步骤如下①把选择开关拨到“×100”的欧姆挡上；②把表笔插入测试插孔中，先把两根表笔相接触，旋转欧姆调零旋转，使指针指在电阻刻度的零位上；③把两根表笔分别与某一待测电阻的两端相接，发现这时指针偏转较小；④换用“×10”的欧姆挡，随即记下欧姆数值；⑤把表笔从测试笔插孔中拔出后，就把多用电表放回桌上原处，实验完毕．这个学生在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么这个学生在实验中有哪些操作是错误的？(三个错误)错误一：________；错误二：________；错误三：________.(2)如图所示，为多用电表的表盘，测电阻时，若用的是×100量程，这时表针所示被测电阻的阻值应为________Ω；测直流电流时，用的是100mA的量程，指针所示电流值为________mA；测直流电压时，用的是50V 量程，则指针所示的电压值为________V.答案：(1)换用“×10”的欧姆挡没有重新欧姆调零没有将选择开关旋至OFF挡或交流电压最高挡(2)1700 47 23.4解析：(1)换用“×10”的欧姆挡是错误的，指针偏转较小，应该换用大量程挡；换挡后直接测量是错误的，应该重新进行欧姆调零；用完后应将选择开关旋至OFF挡或交流电压最高挡．(2)由指针指示情况可读得电阻值为1700Ω，测直流电流时，用的是100mA的量程，指针所示电流值为47mA，测直流电压时，用的是50V量程，则指针所示的电压值为23.4V.2．(2011·黄冈高二检测)在测定金属电阻率的实验中，某同学连接电路如图所示，闭合电键后，发现电路有故障(已知电源、电表和导线均完好，电源电动势为E)：(1)若电流表示数为零、电压表示数为E，则发生故障的是________(填“待测金属丝”、“滑动变阻器”或“电键”)．(2)若电流表、电压表示数均为零，该同学利用多用电表检查故障．先将选择开关旋至________挡(填“欧姆×100”、“直流电压10V”或“直流电流2.5mA”)，再将________(填“红”或“黑”)表笔固定在a接线柱，把另一支表笔依次接b、c、d接线柱．若只有滑动变阻器断路，则多用电表的示数依次是________、________、________.答案：(1)待测金属丝(2)直流电压10V 红0 E E解析：(1)电压表示数为E，说明电压表与电源之间是连通的，没有断路，只能是与其并联部分断路，所以应为待测金属丝有故障．(2)在不拆断电路的情况下，不能用欧姆表检测．因不能估测电路中的最大电流，故也不能用电流挡．从图中可以看出是两节干电池，总电动势不超过10V，故应用直流电压10V挡去测量，将红表笔接a，使电流从多用电表的＋接线柱流入电表．若滑动变阻器断路，则a、b之间电压为0，a、c之间电压为E，a、d之间电压为E.3．(2010·上海宝山期末)下图是某同学连接的实验实物图，闭合开关S后，发现A、B灯都不亮，他采用下列两种方法检查故障：(1)用多用电表的直流电压挡进行检查：①那么选择开关应置于下列量程的________挡．(用字母序号表示)A．2.5V B．10V C．50V D．250②在测试a、b间直流电压时，红表笔应接触______．(填a或b)③该同学测试结果如下表所示，根据测试结果，可以判定故障是________．(假设只有下列中的某一项有故障).A.灯A断路B．灯B短路C．c、d段断路D．d、f段断路(2)用欧姆挡检查：①测试前，应将开关S________(填断开或闭合)②测量结果如下表所示，由此可以断定故障是____．A.灯A断路C．灯A、B都断路D．d、e间导线断路答案：(1)①B ②a③D (2)①断开②D& 鑫达捷致力于精品文档精心制作仅供参考&解析：(1)用多用电表的直流电压挡进行测量时，实质上是用电压表测量，而电压表内阻很大，若并联在断路处(设有一处发生断路)时，电路接通电压表示数应为电源的电动势，并联在未断路处，示数为零．因此，用多用电表的直流电压挡进行检查电路时，电压表的量程必须大于电源的电动势，为了示数明显，选择量程不宜过大．本题中电源的电动势为6V，故选10V量程即可．测试时红表笔应接电势高的a点．根据测试结果，a、b 间有示数，说明b→电源→a完好；c、b间有示数，说明b→电源→a→c 完好；c、d无示数，说明c→灯→d间完好；d、f有示数，说明f→b→a →c→d完好，故应是d、f段断路．另外，若灯B短路，则d、f间应无示数．(2)用欧姆挡检查时，测试前应首先将开关S断开．根据表针偏转情况，接c、d时有示数，说明不是灯A断路；接e、f时有示数，说明也不是灯B 断路；接d、e间时有电阻无穷大，可以断定是d、e间导线断路．鑫达捷。

【最新】物理人教版选修3-1-2.9：实验：练习使用多用电表同步练习题学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示，甲、乙两个电路都是由一个灵敏电流计G和一个滑动变阻器R组成，()1甲表是电流表，R增大时量程增大()2甲表是电流表，R增大时量程减小()3乙表是电压表，R增大时量程增大()4乙表是电压表，R增大时量程减小下列说法正确的是()A．()1和()3B．()1和()4C．()2和()3D．()2和()4 2．图示为一已进行欧姆调零的欧姆表，用该欧姆表测一电阻R的阻值时，指针偏转至满刻度的23处。

现用该欧姆表测一未知电阻的阻值，指针偏转到满刻度的13处，可知该电阻的阻值为（）A．2R B．4R C．6R D．8R3．某同学用多用电表的欧姆挡的“×10Ω”挡测量一个电阻的阻值,发现表的指针偏转角度很小,如图所示,为了准确测定该电阻的阻值,正确的做法是()A．应把选择开关换到“×1Ω”挡，重新进行欧姆调零后再测量B．应把选择开关换到“×100Ω”挡，重新进行欧姆调零后再测量C．应把选择开关换到“×100Ω”挡，不用再进行欧姆调零就直接测量D．应把选择开关换到“×1Ω”挡，不用再进行欧姆调零就直接测量4．一电流表的满偏电流I g＝1 mA，内阻为200 Ω.要把它改装成一个量程为0.5 A的电流表，则应在电流表上（）A．并联一个约为200 Ω的电阻B．并联一个约为0.4 Ω的电阻C．串联一个约为0.4 Ω的电阻D．串联一个约为200 Ω的电阻5．用多用电表探测图所示黑箱发现：用直流电压档测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆档测量，黑表笔（与电表内部电源的正极相连）接E点，红表笔（与电表内部电源的负极相连）接F点，阻值很小，但反接阻值很大。
