Mini PCI-E主板诊断卡资料(Ver1.0)
- 格式:pdf
- 大小:1.04 MB
- 文档页数:21
主板诊断卡使用说明主板诊断卡是一种可以帮助用户检测和诊断电脑主板问题的硬件工具。
它通过插入到主板的PCI或ISA插槽上,可以提供关于主板各种硬件设备和接口的测试和诊断结果。
本文将介绍主板诊断卡的使用说明,帮助用户正确、有效地使用该诊断工具。
一、主板诊断卡的分类和常见功能主板诊断卡按照不同的功能和测试能力,可以分为基本型和高级型两种。
基本型主要用于检测主板上各个硬件设备的工作状态,例如CPU、内存、显卡等;高级型除了基本功能外,还可以进行更深入的系统和接口测试,例如USB、PCI总线等。
不同的主板诊断卡根据接口的不同,可以支持不同的主板类型。
用户在购买主板诊断卡时,需要确认其是否支持自己的主板型号和插槽类型。
二、主板诊断卡的安装和连接方式1.打开计算机主机箱,找到适当的PCI或ISA插槽,并将主板诊断卡轻轻地插入到插槽内。
注意插入时的方向和位置,确保卡片插入稳固。
2.关闭计算机主机箱,并连接上电源线和显示器线。
3.启动计算机,在开机自检阶段按照诊断卡的说明进行设置和操作。
三、主板诊断卡的基本操作1.开机自检阶段,在屏幕上会显示诊断卡的基本信息。
此时可以根据提示按下指定的按钮进入诊断模式。
2.进入诊断模式后,显示屏会显示出不同的菜单选项。
用户可以根据需要选择相应的功能,例如进行CPU、内存、显卡测试等。
3.选择好需要测试的项目后,按下确认按钮,主板诊断卡会自动开始测试。
测试完成后,结果会显示在屏幕上,用户可以根据结果判断是否存在问题。
4.如果存在问题,主板诊断卡还可以提供详细的错误代码和相关信息,帮助用户更准确地定位问题所在。
用户可以将这些代码和信息记录下来,方便之后的故障排除。
四、主板诊断卡的注意事项和常见故障排除1.在操作主板诊断卡之前,建议先阅读诊断卡的使用手册,了解各个功能的操作方法和注意事项。
2.如果在使用过程中遇到问题,首先检查插卡是否插紧,并检查连接线是否正常。
3.如果显示屏无法正常显示或者显示内容混乱,可以尝试重新插拔主板诊断卡并重启电脑。
笔记本电脑MiniPCI总线测速功能说明在一块新的笔记本电脑上,使用其功能,可以方便的测试笔记本电脑的MiniPCI总线速度,即测即知;使用其功能,可以在购买笔记本电脑时,起到参考作用;也可使用其功能,将总线速度快的笔记本电脑卖出好价钱。
将智能型笔记本诊断卡插到笔记本电脑的MiniPCI插槽上,按功能操作开关2次,显示“2---”显示总线速度十进制参考值,值越大速度越快。
三、智能型四位诊断卡使用方法:⑪ 智能型四位诊断卡的安装,如图:主板上PCI槽的第一脚(B1)和ISA槽的第一脚在这里(A1)的位置如下图:⑫ 智能型诊断卡PI0050A使用方法流程图:⑬ 智能型诊断卡PI0050A数码管显示定义:智能型诊断卡 PI0050A 显示四位代码,前两位(即千位和百位)为被测计算机的检测故障代码;后两位(十位和个位)根据不同的操作,显示的代码意义不同。
当故障检测时,十位和个位显示的是千百位上故障代码的前一码;当使用代码翻查功能时,十位和个位显示的是千百位上故障代码的个数记数(PI0050卡总共能记忆48个代码,记数的序数号为00至47)。
故障检测时: 千百十个代码翻查时:千百十个位位位位位位位位故障代码前一码故障代码代码个数记数⑭ 智能型诊断卡PI0050A功能开关操作说明流程图:零速网络 » 个人电脑 » 电脑诊断卡使用方法‹‹ 上一主题 |下一主题 ››打印[其他]电脑诊断卡使用方法版主1# 大 中 小 发表于 2007-5-21 18:57 只看该作者 官方强烈推荐使用web 迅雷进行高速下载! 最新影视资源电脑诊断卡使用方法断卡使用方法 一、用户必读; 二、智能型笔记本电脑诊断卡使用方法;三、智能型四位诊断卡使用方法;四、智能型并口诊断卡L50使用方法.一、用户必读:⑪. 诊断卡也叫PC Analyzer 或POST ( Power On Self Test )卡,其工作原理是利用主板中 BIOS 内部自检程序的检测结果,通过代码一一 显示出来,结合本书的代码含义速查表就能很快地知道电脑故障所在。

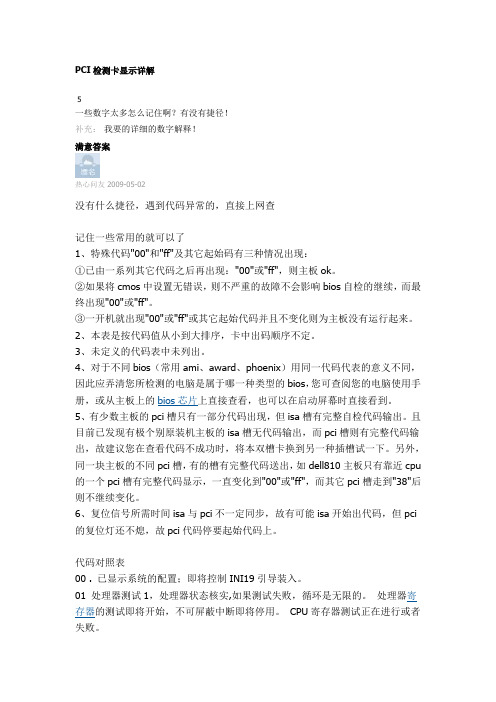

PCI检测卡显示详解5一些数字太多怎么记住啊?有没有捷径!补充:我要的详细的数字解释!满意答案热心问友 2009-05-02没有什么捷径,遇到代码异常的,直接上网查记住一些常用的就可以了1、特殊代码"00"和"ff"及其它起始码有三种情况出现:①已由一系列其它代码之后再出现:"00"或"ff",则主板ok。
②如果将cmos中设置无错误,则不严重的故障不会影响bios自检的继续,而最终出现"00"或"ff"。
③一开机就出现"00"或"ff"或其它起始代码并且不变化则为主板没有运行起来。
2、本表是按代码值从小到大排序,卡中出码顺序不定。
3、未定义的代码表中未列出。
4、对于不同bios(常用ami、award、phoenix)用同一代码代表的意义不同,因此应弄清您所检测的电脑是属于哪一种类型的bios,您可查阅您的电脑使用手册,或从主板上的bios芯片上直接查看,也可以在启动屏幕时直接看到。
5、有少数主板的pci槽只有一部分代码出现,但isa槽有完整自检代码输出。
且目前已发现有极个别原装机主板的isa槽无代码输出,而pci槽则有完整代码输出,故建议您在查看代码不成功时,将本双槽卡换到另一种插槽试一下。
另外,同一块主板的不同pci槽,有的槽有完整代码送出,如dell810主板只有靠近cpu 的一个pci槽有完整代码显示,一直变化到"00"或"ff",而其它pci槽走到"38"后则不继续变化。
6、复位信号所需时间isa与pci不一定同步,故有可能isa开始出代码,但pci 的复位灯还不熄,故pci代码停要起始代码上。
代码对照表00 . 已显示系统的配置;即将控制INI19引导装入。
01 处理器测试1,处理器状态核实,如果测试失败,循环是无限的。
电脑主板四位诊断卡说明书(总25页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电脑公司技术员工具专区电脑主板四位诊断卡说明书诊断卡简介四位诊断卡* 电脑主板故障诊断* 单步与代码翻查功能,解决了其它版本诊错卡 代码一闪而过的弊端(新功能)* 测试PCI 和ISA 总线速度(新功能)* 诊断卡自身故障检测(新功能)* 主板系统总线测速功能(新功能)* 反插、插错不烧主板和诊断卡 * 声音报障功能 * 全贴片工艺,不伤手* 更好的兼容286-PIII 、PIV 高中低档主板 * 四数码管,诊断更准确(新功能) 价格:只售-60元四位代码说明诊断故障1、开机自动进入2、按功能操作开关6次,显示 “0........” 8 8 8 8 故障 ISA-稳定性参考值 代码 PCI-前一码1单步功能按功能操作开关1次,显示“1........” 8 8 8 8 故障 显示当前处在单片中的第几步代码2测试速度按功能操作开关2次,显示“2........”8 8 8 8 显示总线速度十进制参考值,值越大速度越快PI005A四位诊断卡操作方法将PI005A四位诊断卡插到主板相应插槽上。
开机启动电源,此时诊断卡将自动开始诊错。
此时按诊错卡按键(2秒钟以上)。
则显示代码1,进入单步功能,此时按动一次按键(快速),则代码跳动一次;相应的代码,请参考说明书。
继续按诊错卡按键(2秒钟以上)则进入下一功能,主板总线测速功能;显示总线速度十进制参考值,值越大速度越快;使用其功能可以方便测试主板的速度,对于购买主板起参考作用。
继续按诊错卡按键(2秒钟以上)进入版本显示功能;诊断卡应显示0053 继续按诊错卡按键(2秒钟以上)进入自身显示检测功能,从0000、1111、2222.....直到FFFF,如显示正常,则为诊断卡自身显示功能正常继续按诊错卡按键(2秒钟以上)进入自身故障检测功能,若出现“5888”则诊断卡自身故障检测通过若显示“0000”则诊断卡自身故障检测未通过,诊断卡错误,或关闭电源得新拔插或更换插槽主板PIC和ISA总线测速功能说明在一块新的主板上,使用其功能,可以方便的测试主板PIC和ISA总线速度,即测即知;使用其功能,可以在购买主板时,起到参考作用;也可使用其功能,将总线速度快的主板买出好价钱。
PCI-E 显卡维修测试卡(增强型)PCI-E 显卡维修测试卡(增强型)使用说明 当进行显卡维修的时候,我们首先要判别的是显卡主芯片是否有接触上的故 障。
PCI-E 显卡维修测试卡正是用于快速检测该类故障。
结合万用表的使用,维 修人员能够快速定位故障所在。
该 PCI-E 显卡维修测试卡(增强型)采用专门的 PCI-E 检测芯片,使用 LED 显示检测结果,具有 100%的准确率,是显卡维修不可 缺少的工具。
同时,该维修测试卡还具有显卡电阻值测量功能,结合万用表,用 户可以测量显卡 PCIE 的电阻值,从而更精确地定位故障。
一. 二. 三. 四. 五. 六. 七. 八. 系统主要组成部分 测试卡的 PCIe 插槽 测试卡的 LED 显示 测试卡的 USB 供电接口 测试卡的测试开关 测试卡的电阻值测量功能 测试卡的 PCIe 测试原理和专用测试芯片 PCIe 显卡的示意图和故障判别方法版权所有:任何人未经允许,不得擅自复制,销售该测试卡。
一:系统主要组成部分1 PCI-E 显卡维修测试卡(增强型)① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨PCIe 插槽:包括 2 个 16X 插槽,并预留了一个 1X 插槽, 用于安装 PCIe 显卡 LED 指示灯: 用于显示测试结果和测试卡状态 扩展LED指示灯 PCIe 专用测试芯片:专用的主芯片,用于给显卡发送测试码系列 USB 口: 仅用于给测试卡供电 测试开关:用于开始或者结束测试 预留的外接电源接口 测试点:可用于进行显卡阻值测试 测试接口:该接口仅被用于在该卡出厂前的检测,用户请不要连接该接口二:测试卡的 PCIe 插槽 PCIe 总线是主板普遍使用的总线结构, 它已经成功地替代了 AGP 总线结构。
目前,所 有显卡均采用 PCIe 总线结构,并且多采用 16X 的总线结构。
而 AGP 接口的显卡已被全部淘 汰。
测试卡包含了 2 个 16X PCIe 插槽,并预留了一个 1X PCIe 插槽. 下面是 PCIe X16 总线 的定义. 测试卡检测下表中的红色信号,其中包括: 1) 电源信号:12V, 3.3V, 3VAUX 2) 系统信号:RSTJ, PCLK+, PCLK3) PCIE 发送信号(32 根): TX00+到 TX15+; TX00-到 TX15-; 4) PCIE 接收信号(32 根): RX00+到 RX15+; RX00-到 RX15-; 管脚 B01 B02 B03 B04 B05 B06 B07 B08 B09 B10 B11 B12 B13 B14 B15 B16 B17 B18 B19 B20 B21 信号 12V 12V 12V GND SMCLK SMDAT GND 3.3V TRSTJ 3VAUX WAKEJ RSVD GND TX00+ TX00GND PRSNT2J GND TX01+ TX01GND 管脚 B42 B43 B44 B45 B46 B47 B48 B49 B50 B51 B52 B53 B54 B55 B56 B57 B58 B59 B60 B61 B62 信号 TX06GND GND TX07+ TX07GND PRSNT2J GND TX08+ TX08GND GND TX09+ TX09GND GND TX10+ TX10GND GND TX11+ 管脚 A01 A02 A03 A04 A05 A06 A07 A08 A09 A10 A11 A12 A13 A14 A15 A16 A17 A18 A19 A20 A21 信号 PRSNT1J 12V 12V GND TCK TDI TDO TMS 3.3V 3.3V RSTJ GND PCLK+ PCLKGND RX00+ RX00GND RSVD GND RX01+ 管脚 A42 A43 A44 A45 A46 A47 A48 A49 A50 A51 A52 A53 A54 A55 A56 A57 A58 A59 A60 A61 A62 信号 GND RX06+ RX06GND GND RX07+ RX07GND RSVD GND RX08+ RX08GND GND RX09+ RX09GND GND RX10+ RX10GND2 PCI-E 显卡维修测试卡(增强型)B22 B23 B24 B25 B26 B27 B28 B29 B30 B31 B32 B33 B34 B35 B36 B37 B38 B39 B40 B41GND TX02+ TX02GND GND TX03+ TX03GND RSVD PRSNT2J GND TX04+ TX04GND GND TX05+ TX05GND GND TX06+B63 B64 B65 B66 B67 B68 B69 B70 B71 B72 B73 B74 B75 B76 B77 B78 B79 B80 B81 B82TX11GND GND TX12+ TX12GND GND TX13+ TX13GND GND TX14+ TX14GND GND TX15+ TX15GND PRSNT2J RSVDA22 A23 A24 A25 A26 A27 A28 A29 A30 A31 A32 A33 A34 A35 A36 A37 A38 A39 A40 A41RX01GND GND RX02+ RX02GND GND RX03+ RX03GND RSVD RSVD GND RX04+ RX04GND GND RX05+ RX05GNDA63 A64 A65 A66 A67 A68 A69 A70 A71 A72 A73 A74 A75 A76 A77 A78 A79 A80 A81 A82GND RX11+ RX11GND GND RX12+ RX12GND GND RX13+ RX13GND GND RX14+ RX14GND GND RX15+ RX15GND三:测试卡的 LED 信号 测试卡的 LED 信号分为三部分, 一部分是用于显示 PCIE 显卡 TX 和 RX 数据线测试结果, 一部分是用于显示除 TX 和 RX 信号外的部分 PCIE 显卡信号, 另一部分是用于指示测试卡的 是否工作正常。
销售该笔记本诊断卡笔记本诊断卡笔记本诊断卡。
笔记本诊断笔记本诊断卡卡(三合一三合一版版)使用说明该笔记本诊断卡支持Mini PCI , Mini PCI-E, LPC 总线接口。
诊断卡工作时,仅需连接到其中的一个接口,剩下的两个接口无需连接。
该诊断卡使用方便,稳定性好,是笔记本电脑维修的理想工具。
一:系统主要组成部分及用法 二:诊断卡的Mini PCI 接口 三:诊断卡的Mini PCI-E 接口 四:诊断卡的LPC 接口 五:诊断卡的显示接口六:诊断卡的部分错误代码解释一:系统主要组成部分1) Mini PCI 接口接口::用于连接该诊断卡到笔记本主板的Mini PCI 插槽 2) Mini PCI-E 接口接口::用于连接该诊断卡到笔记本主板的Mini PCI-E 插槽 3) LPC 接口接口::用于连接该诊断卡到笔记本主板的LPC 接口 4) 专用的主芯片专用的主芯片::用于处理Mini PCI, Mini PCI-E ,LPC 的信号 5) 两个七段数码管两个七段数码管::用于显示诊断结果 6) 测试接口测试接口::该接口仅被用于在该卡出厂前的检测,用户请不要连接该接口二:诊断卡的Mini PCI 接口Mini PCI 是被笔记本主板普遍使用的接口,它的功能类型于PCI 总线。
Mini PCI 总线共有124个管脚,该诊断卡通过使用其中的101个管脚实现了所需的功能。
当该诊断卡被安装到笔记本的Mini PCI 插槽上的时候,该诊断卡的长度会短于主板Mini PCI 插槽的长度。
这给使用该诊断卡带来了方便。
三:诊断卡的Mini PCI-E 接口Mini PCI-E 是笔记本主板正在逐渐使用的新型接口。
比较于Mini PCI 接口,Mini PCI-E 接口占用更少的空间。
该诊断卡使用Mini PCI-E 接口的下列管脚:PIN-8, PIN-10, PIN-12, PIN-14, PIN-16, PIN-17, PIN-19。
一、故障诊断卡概述电脑主板故障诊断卡,习惯称之为Debug卡。
顾名思义,它其实一块可以用于电脑主板故障诊断的板卡。
同电脑主板所有内、外接口设备一样,诊断卡在使用的时候,也是需要依附于主板上的某些功能端口的。
笔记本电脑常见的诊断卡接口有:并口、内置mini PCI、内置mini PCIE 等接口。
每一种接口类型,对应着一种样式的诊断卡。
也有些电脑主板上,会专门预留有专用诊断接口,用于主板故障诊断、维修时候使用。
下面,我们就目前笔记本电脑常见的三种接口诊断卡为各位简要介绍一下。
(一)并行口接口诊断卡如图1所示,为并行口接口类型的诊断卡。
显然,它只能用于配置并口端口的主板上,早期的一些机型,如Intel 855芯片组之前(含)的主板,通常会带有并口,它们就可以方便的使用了。
此外,我们还注意到,此诊断卡并没有专门的8段LED显示管,而是通过8个简单的LED灯组成的两个4位二进制的状态指示灯。
学习数字电子线路的朋友知道,它同样可以显示“00~FF”十六进制数范围之内的数字代码含义。
图1(二) mini PCI接口诊断卡下图,我们看到的就是典型的笔记本电脑主板内置mini PCI接口的诊断卡,它构成了诊断的所有要素,即相应的设备接口、两个8段LED发光管及引出发光管的排线。
在这里,两个8段LED发光可以很直观的显示“00~FF”之间的16进制数了。
此处的排线,是为了引出发光二极管,主要为了我们读取错误代码时的方便,也有将发光二极管直接焊接在板卡上的。
我们知道,从Intel 915芯片组平台的主板之前(含),笔记本电脑主板几乎都包含一个mini PCI 接口。
因此,我们可以很方便的使用该接口的诊断卡。
图2(三)mini PCIE接口诊断卡相对于上面的mini PCI界面的诊断卡,mini PCIE (实际为侦测mini PCIE接口上的LPC总线信号)诊断卡最大的不同点,就是接口界面的不同。
因为,我们知道,自Intel 945芯片组推出之后,mini PCI接口几乎在笔记本电脑主板上绝迹了,取而代之的就是mini PCIE 接口了。
Mini PCI‐E主板诊断卡使用说明一、概述该卡采用了ALTERA公司的芯片解决方案,采用四层PCB板设计,二位数码显示。
注:Altera是世界一流的FPGA、CPLD和ASIC半导体生产商。
(一)复位与时钟指示:上图为复位和时钟指示!当主板有RST复位信号时RST灯常亮!当主板有CLK时钟信号时CLK灯常亮!如果有其中之一指示灯无法正常指示,则说明该故障复位或时钟线路出了问题。
(二)结构介绍:二、使用说明:1、拆下原机电池,断开适配器,将机器断电;2、拿出原机的Mini PCI‐E无线网卡;3、将卡接入Mini PCI‐E插槽;4、单接适配器开机;注:尽量不要使用电池,使用适配器可以在出现卡插不到位等紧急情况时快速断电;5、Debug卡开始跑码,如下图所示:6、将Debug卡的代码与代码表进行对比,部分实际代码如果在代码表中没有出现,取相邻代码参考;7、根据代码表的描述确定问题所在;8、确定问题点后更换相应的部件进行测试;三、工作原理1、从Mini PCI‐E接口获取LPC AD(0‐3)Debug信号,使用数码管显示相应代码。
2、根据代码表相应代码含义进行故障定位。
(一)PCI‐E接口定义典型的mini PCIE接口线路除了包含了必要的PCIE总线的PCIE_TX/PCIE_RX/PCIE_CLK基本的信号,还包含了USB2.0总线、SM总线及LPC(LOW PIN COUNT)总线信号。
但是,后面的几组信号线对普通的MINI PCIE 接口设备来说,不是必需的。
如内置MINI PCIE接口的无线网卡,只用到PCIE总线信号。
特别需要说明的是,MINI PCIE故障诊断卡实际采用的是LPC信号总线来抓主板的POST不良代码的。
(二)Debug卡需要的信号VCC3V供电、LPC_FRAME、LPC_AD3、LPC_AD2、LPC_AD1、LPC_AD0、PLTRST、LPCCLK_CRYPT_33M、GND满足以上9针信号,Debug卡即可跑码。
(三)如何查找LPC信号点:1、部分think机器的LPC信号点T60 debug信号X60 debug信号R60 debug信号T61 debug信号X61 debug信号R61 debug信号注:由于R61采用了PCI总线debug方式,因此该debug卡不支持R61。
2、通用型LPC信号点1)H8控制芯片的LPC信号点2)M38857 LPC信号点3)W83L950D LPC信号点4)87591 97551 87541等EC的LPC信号点四、问题解答1、部分机器不跑码的原因:Debug卡跑码需要LPC信号接入,部分机器Mini PCI‐E插槽上设计时并没有提供LPC信号,因此出现无法跑码现象(一直停留在00代码)。
这是主板设计的技术限制,非Debug卡问题。
对于Mini PCI‐E接口而言LPC信号并非是必须的。
2、检查Mini PCI‐E接口是否有LPC信号的方法:使用万用表欧姆档检查Mini PCI‐E第10、12、14、16针脚对地阻值,如果万用表指示阻值位无穷大,说明该Mini PCI‐E接口无LPC信号。
3、如何解决:找到LPC信号源,将信号引入Debug卡即可。
引入方法请参考工作原理。
Mini PCI‐E上已有的信号有:VCC3V供电、PLTRST、GND需引入的信号包括以下:LPC_FRAME、LPC_AD3、LPC_AD2、LPC_AD1、LPC_AD0、LPCCLK_CRYPT_33M注:DEBUG卡虽能很直观地指出系统加电无显的可能故障点,但工具毕竟是工具,并非万能,使用DEBUG卡时也需注意几个方面的问题。
1)由于LPC信号本身的局限性,有时诊断卡所显示出的故障代码并不能反映出电脑的真正故障所在,诊断中可能产生错误代码。
2)由于主板厂商一般都会对BIOS原厂商的BIOS做二次开发,因此有些代码在说明书上可能没有,这种情况需参考说明书接近的代码查找故障。
4、适用范围:技术范围:适用于主机加电无显类故障。
在POST过程中适用。
机型范围:适用于Mini PCI‐E插槽有LPC信号的机型。
判断方法请参考问题解答2。
由于技术限制原因,对于不支持的机型,可参考问题解答3及工作原理采用跳线方式处理(需保证不对主板造成非正常损坏)。
目前联想的笔记本电脑机型在Intel 945芯片组平台后(含)的主板,普遍配置有内置的mini PCIE 接口。
但是,并不是所有的电脑主板mini PCIE接口都包含LPC总线的,这就意味着部分机型可能无法直接使用该故障诊断卡。
根据现有信息来看,笔记本电脑代工厂广达(Quanta)和大众(FCI)生产的主板内置miniPCIE接口,包含LPC总线。
而其他代工厂,如仁宝(Compal)、纬创(Wistron)及华硕(Asus)等厂商生产的主板,则不包含。
目前,该诊断卡可以直接使用的笔记本电脑机型有:天逸系列:天逸F30、天逸F31昭阳系列:昭阳E290、昭阳E680旭日系列:旭日210、旭日410、旭日C430Think品牌机器由于Mini PCI‐E插槽没有LPC信号,LPC信号大部分设计在Legacy IO端口。
因此Think机器需要根据原理图跳线解决,特别提醒,一定要确保不对主板造成非损。
同时TC正在研发接口转接卡来实现无跳线直接使用。
对于think R61机器而言由于采用了PCI总线debug方式,暂时无法支持。
5、代码表为最新的Award & Phoenix及AMI代码表。
需要更新代码时,可以在Phoenix及AMI网站自行下载。
网址为, 。
6、代码表中代码的含义请以英文为准,中文翻译供参考。
7、跳线使用实例下图所示为通过联想天逸F40主板上预留的LPC信号引脚进行跳线实现debug图例:提醒:由于主板设计限制必须通过跳线实现debug卡使用时需确保不对主板造成非损(包括外观非损),任何可能造成非损的操作严禁工程师操作。
五、代码表1、Award & Phoenix代码表Code Beeps POST Routine Description02h Verify Real Mode 验证实模式03h Disable Non-Maskable Interrupt (NMI) 禁止无法屏蔽式中断(NMI)04h Get CPU type 获取CPU类型06h Initialize system hardware 初始化系统硬件08h Initialize chipset with initial POST values 以POST初始参数初始化芯片组09h Set IN POST flag 设置POST标记0Ah Initialize CPU registers 初始化CPU寄存器0Bh Enable CPU cache 启用CPU高速缓存0Ch Initialize caches to initial POST values 为POST参数开辟高速缓存0Eh Initialize I/O component 初始化输入输出(I/O)组件0Fh Initialize the local bus IDE 初始化本地IDE总线10h Initialize Power Management 初始化动力管理系统11h Load alternate registers with initial POSTvalues将POST初始参数装入变址寄存器12h Restore CPU control word during warm boot 在热启动中恢复CPU控制字13h Initialize PCI Bus Mastering devices 初始化PCI总线控制器设备14h Initialize keyboard controller 初始化键盘控制器16h 1-2-2-3 BIOS ROM checksum BIOS ROM检验和17h Initialize cache before memory autosize 内存自调整大小前初始化高速缓存18h 8254 timer initialization 初始化8254计时器1Ah 8237 DMA controller initialization 初始化8237DMA控制器1Ch Reset Programmable Interrupt Controller 重启可编程终端控制器20h 1-3-1-1 Test DRAM refresh 检查DRAM刷新情况22h 1-3-1-3 Test 8742 Keyboard Controller 检查8742键盘控制器24h Set ES segment register to 4 GB 设置ES段寄存器为4GB26h Enable A20 line 启用A20线路28h Autosize DRAM 自调整大小的DRAM29h Initialize POST Memory Manager 初始化POST存储器管理程序2Ah Clear 512 KB base RAM 清空512KB基本RAM2Ch 1-3-4-1 RAM failure on address line xxxx* 地址线路为XXXX的RAM故障2Eh 1-3-4-3 RAM failure on data bits xxxx* of low byteof memory bus存储总线低字节数据位的RAM故障2Fh Enable cache before system BIOS shadow 在系统BIOS屏蔽前禁用高速缓存30h 1-4-1-1 RAM failure on data bits xxxx* of high byteof memory bus存储总线高字节数据位的RAM故障32h Test CPU bus-clock frequency 检查CPU总线时钟频率33h Initialize Phoenix Dispatch Manager 初始化Phoenix调度管理器36h Warm start shut down 关闭热启动38h Shadow system BIOS ROM 屏蔽系统BIOS ROM3Ah Autosize cache 自调整大小的高速缓存3Ch Advanced configuration of chipset registers 芯片组寄存器的高端配置3Dh Load alternate registers with CMOS values 将CMOS初始参数装入变址寄存器42h Initialize interrupt vectors 初始化中断向量45h POST device initialization POST设备的初始化46h 2-1-2-3 Check ROM copyright notice 检查ROM版权48h Check video configuration against CMOS 基于CMOS检查显示配置49h Initialize PCI bus and devices 初始化PCI总线及其设备4Ah Initialize all video adapters in system 初始化系统中所有显示适配器4Bh QuietBoot start (optional) 静引导启动(可选择)4Ch Shadow video BIOS ROM 屏蔽显示 BIOS ROMCode Beeps POST Routine Description POST常规描述4Eh Display BIOS copyright notice 显示BIOS版权布告50h Display CPU type and speed 显示CPU类型及速度51h Initialize EISA board 初始化EISA52h Test keyboard 检查键盘54h Set key click if enabled 设置电键声(如果启用的话)58h 2-2-3-1 Test for unexpected interrupts 检查未预料中断59h Initialize POST display service 初始化POST显示服务5Ah Display prompt "Press F2 to enter SETUP" 即时显示"Press F2 to enter SETUP" 5Bh Disable CPU cache 禁用CPU高速缓存5Ch Test RAM between 512 and 640 KB 检查512到640KB的RAM60h Test extended memory 检查扩展内存62h Test extended memory address lines 检查扩展内存地址线64h Jump to UserPatch1 跳转至用户补丁166h Configure advanced cache registers 配置高端的高速缓存寄存器67h Initialize Multi Processor APIC 初始化多处理器APIC68h Enable external and CPU caches 启用外部和CPU高速缓存69h Setup System Management Mode (SMM)area建立系统管理编码(SMM)区域6Ah Display external L2 cache size 显示外部高速缓存L2大小6Bh Load custom defaults (optional) 载入自行修改的默认值(可选)6Ch Display shadow-area message 显示被屏蔽区域信息6Eh Display possible high address for UMBrecovery显示UMB恢复可能需要的高位地址70h Display error messages 显示错误信息72h Check for configuration errors 检查配置错误76h Check for keyboard errors 检查键盘错误7Ch Set up hardware interrupt vectors 建立硬件的中断向量表7Eh Initialize coprocessor if present 初始化存在的协处理器80h Disable onboard Super I/O ports and IRQs 禁用机载的特级I/O端口以及中断请求81h Late POST device initialization POST设备的后期初始化82h Detect and install external RS232 ports 侦测并安装外部的RS232端口83h Configure non-MCD IDE controllers 配置非人工控制(non-MCD)的IDE控制器84h Detect and install external parallel ports 侦测并安装外部的并行端口85h Initialize PC-compatible PnP ISA devices 初始化PC兼容且即插即用的ISA设备86h Re-initialize onboard I/O ports. 重新初始化机载I/O端口87h Configure Motheboard Configurable Devices(optional)配置主板设备(可选)88h Initialize BIOS Data Area 初始化BIOS数据区域89h Enable Non-Maskable Interrupts (NMIs) 启用无法屏蔽式中断(NMI)8Ah Initialize Extended BIOS Data Area 初始化扩展的BIOS数据区8Bh Test and initialize PS/2 mouse 检查及初始化PS/2鼠标8Ch Initialize floppy controller 初始化软盘控制器8Fh Determine number of ATA drives (optional) 确定ATA驱动数量(可选)90h Initialize hard-disk controllers 初始化硬盘控制器91h Initialize local-bus hard-disk controllers 初始化本地总线硬盘控制器92h Jump to UserPatch2 跳转到用户补丁293h Build MPTABLE for multi-processor boards 为多处理器底板建立MPTABLE 95h Install CD ROM for boot 为导入程序(boot)安装CD-ROM 96h Clear huge ES segment register 清空庞大的ES段存储器97h Fixup Multi Processor table 修补多处理器列表98h 1-2 Search for option ROMs. One long, two shortbeeps on checksum failure搜寻备用的ROM设备,在校验和错误时发出一长两短哔哔声99h Check for SMART Drive (optional) 检测SMART驱动(可选)9Ah Shadow option ROMs 屏蔽备选ROM设备9Ch Set up Power Management 启动动力管理系统9Dh Initialize security engine (optional) 初始化安全引擎(可选)9Eh Enable hardware interrupts 启用硬件中断9Fh Determine number of ATA and SCSI drives 确定ATA及SCSI驱动数量A0h Set time of day 设置时间A2h Check key lock 检查键盘锁A4h Initialize Typematic rate 初始化打击速率A8h Erase F2 prompt 消去F2 命令AAh Scan for F2 key stroke 扫描F2击键动作ACh Enter SETUP 进入SETUP启动程序AEh Clear Boot flag 清除Boot标志位B0h Check for errors 检测错误B2h POST done - prepare to boot operatingsystem完成POST后,准备进入boot系统B4h 1 One short beep before boot 在进入Boot前发出一个短促哔声B5h Terminate QuietBoot (optional) 终止静引导(Boot)(可选)B6h Check password (optional) 检查密码(可选)B9h Prepare Boot Boot准备BAh Initialize DMI parameters 初始化DMI参数BBh Initialize PnP Option ROMs 初始化即插即用(PnP)的备选ROM BCh Clear parity checkers 清空奇偶检验器BDh Display MultiBoot menu 显示多Boot菜单BEh Clear screen (optional) 清除屏幕(可选)BFh Check virus and backup reminders 检查病毒以及文件备份提示C0h Try to boot with INT 19 用INT 19命令进行bootC1h Initialize POST Error Manager (PEM) 初始POST错误管理器(PEM)C2h Initialize error logging 初始化错误记录C3h Initialize error display function 初始化错误显示功能C4h Initialize system error handler 初始化系统错误处理器C5h PnP and dual CMOS (optional) PnP及双CMOS检查(可选)C6h Initialize notebook docking (optional) 初始化笔记本扩展坞(可选)C7h Initialize notebook docking late 稍候初始化笔记本扩展坞C8h Force check (optional) 强制检测(可选)C9h Extended checksum (optional) 扩展的校验和(可选)D2h Unknown interrupt 未知中断E0h Initialize the chipset 初始化芯片组E1h Initialize the bridge 桥(北桥,南桥)初始化E2h Initialize the CPU 初始化CPUE3h Initialize system timer 初始化系统计时器E4h Initialize system I/O 初始化I/OE5h Check force recovery boot 检查强制恢复bootE6h Checksum BIOS ROM BIOS ROM 校验和E7h Go to BIOS 转向BIOSE8h Set Huge Segment 设置大型段E9h Initialize Multi Processor 初始化多处理器EAh Initialize OEM special code 初始化OEM特殊编码EBh Initialize PIC and DMA 初始化PIC及DMA ECh Initialize Memory type 初始化内存类型EDh Initialize Memory size 初始化内存大小EEh Shadow Boot Block 屏蔽引导块EFh System memory test 系统存储器检测F0h Initialize interrupt vectors 初始化中断向量列表F1h Initialize Run Time Clock 初始化运行时钟F2h Initialize video 初始化显示设备F3h Initialize System Management Mode 初始化系统管理编码F4h 1 Output one beep before boot 在Boot前发出哔声F5h Boot to Mini DOS 导向迷你DOSF6h Clear Huge Segment 清空大型段F7h Boot to Full DOS 导向完整DOS2、AMI BIOS代码表Checkpoint DescriptionBefore D1 Early chipset initialization is done. Early super I/O initialization is done including RTC and keyboardcontroller. NMI is disabled. 完成早期芯片组初始化,完成包括RTC 和键盘控制器在内的特级I/O设备的初始化并禁用NMI。
