铸锭缺陷分析

铝合金压铸件所有缺陷及对策大全一、化学成份不合格主要合金元素或杂质含量与技术要求不符，在对试样作化学分析或光谱分析时发现。

1、配料计算不正确，元素烧损量考虑太少，配料计算有误等；2、原材料、回炉料的成分不准确或未作分析就投入使用；3、配料时称量不准；4、加料中出现问题，少加或多加及遗漏料等；5、材料保管混乱，产生混料；6、熔炼操作未按工艺操作，温度过高或熔炼时间过长，幸免于难烧损严重；7、化学分析不准确。

对策：1）、对氧化烧损严重的金属，在配料中应按技术标准的上限或经验烧损值上限配料计算；配料后并经过较核；2）、检查称重和化学分析、光谱分析是否正确；3）、定期校准衡器，不准确的禁用；4）、配料所需原料分开标注存放，按顺序排列使用；5）、加强原材料保管，标识清晰，存放有序；6）、合金液禁止过热或熔炼时间过长；7）、使用前经炉前分析，分析不合格应立即调整成分，补加炉料或冲淡；8）、熔炼沉渣及二级以上废料经重新精炼后掺加使用，比例不宜过高；9）、注意废料或使用过程中，有砂粒、石灰、油漆混入。

二、气孔铸件表面或内部出现的大或小的孔洞，形状比较规则；有分散的和比较集中的两类；在对铸件作X光透视或机械加工后可发现。

1、炉料带水气，使熔炉内水蒸气浓度增加；2、熔炉大、中修后未烘干或烘干不透；3、合金液过热，氧化吸气严重；4、熔炉、浇包工具氧等未烘干；5、脱模剂中喷涂过重或含发气量大；6、模具排气能力差；7、煤、煤气及油中的含水量超标。

对策：1）、严禁把带有水气的炉料装入炉中，装炉前要在炉边烘干；2）、炉子、坩埚及工具未烘干禁止使用；3）、注意铝液过热问题，停机时间要把炉调至保温状态；4）、精炼剂、除渣剂等未烘干禁止使用，使用时禁止对合金液激烈搅拌；5）、严格控制钙的含量；6）、选用挥发性气体量小的脱模剂，并注意配比和喷涂量要低；7）、未经干燥的氯气等气体和未经烘干的氯盐等固体不得使用。

三、涡流孔铸件内部的细小孔洞或合金液流汇处的大孔洞。

锻件的常见缺陷及原因分析(2007/07/05 10:58)锻件的缺陷很多，产生的原因也多种多样，有锻造工艺不良造成的，有原材料的原因，有模具设计不合理所致等等。

尤其是少无切削加工的精密锻件，更是难以做到完全控制。

1.大晶粒大晶粒通常是由于始锻温度过高和变形程度不足、或终锻温度过高、或变形程度落人临界变形区引起的。

铝合金变形程度过大，形成织构；高温合金变形温度过低，形成混合变形组织时也可能引起粗大晶粒，晶粒粗大将使锻件的塑性和韧性降低，疲劳性能明显下降。

2.晶粒不均匀晶粒不均匀是指锻件某些部位的晶粒特别粗大，某些部位却较小。

产生晶粒不均匀的主要原因是坯料各处的变形不均匀使晶粒破碎程度不一，或局部区域的变形程度落人临界变形区，或高温合金局部加工硬化，或淬火加热时局部晶粒粗大。

耐热钢及高温合金对晶粒不均匀特别敏感。

晶粒不均匀将使锻件的持久性能、疲劳性能明显下降。

3.冷硬现象变形时由于温度偏低或变形速度太快，以及锻后冷却过快，均可能使再结晶引起的软化跟不上变形引起的强化（硬化），从而使热锻后锻件内部仍部分保留冷变形组织。

这种组织的存在提高了锻件的强度和硬度，但降低了塑性和韧性。

严重的冷硬现象可能引起锻裂。

4.裂纹裂纹通常是锻造时存在较大的拉应力、切应力或附加拉应力引起的。

裂纹发生的部位通常是在坯料应力最大、厚度最薄的部位。

如果坯料表面和内部有微裂纹、或坯料内存在组织缺陷，或热加工温度不当使材料塑性降低，或变形速度过快、变形程度过大，超过材料允许的塑性指针等，则在镦粗、拔长、冲孔、扩孔、弯曲和挤压等工序中都可能产生裂纹。

5.龟裂龟裂是在锻件表面呈现较浅的龟状裂纹。

在锻件成形中受拉应力的表面（例如，未充满的凸出部分或受弯曲的部分）最容易产生这种缺陷。

引起龟裂的内因可能是多方面的：①原材料合Cu、Sn等易熔元素过多。

②高温长时间加热时，钢料表面有铜析出、表面晶粒粗大、脱碳、或经过多次加热的表面。

③燃料含硫量过高，有硫渗人钢料表面。

变形铝及铝合金板、带缺陷1范围本标准规定了变形铝及铝合金板、带产品中常见的缺陷的定义、特征，分析了其产生的原因，并附有相应部分图片。

本标准适用于变形铝及铝合金板、带缺陷的分析与判定。

2缺陷定义、特征、产生原因典型事例2.1非金属压入2.1.1缺陷定义及特征非金属杂物压入板、带表面。

表面呈明显的点状或长条状黄黑色缺陷。

2.1.2产生原因a）轧制工序设备条件不清净；b）轧制工艺润滑剂不清静；c）工艺润滑剂喷射压力不足；d）板坯表面有擦划伤。

图1非金属压入2.2金属压入2.2.1缺陷定义及特征金属屑或金属碎片压入板、带表面。

压入物刮掉后呈大小不等的凹陷，破坏了压入板、带表面的连续性。

2.2.2产生原因a）热轧时辊边道次少，裂边的金属屑、条掉在板坯表面后压入；b）圆盘剪切边工序质量差，产生毛刺掉在带坯上经轧制后压入；c）轧辊粘铝后，其粘铝又被压在板坯上；d）热轧导尺夹得过紧，带下来的碎屑掉在板坯上后被压入。

图2金属压入2.3划伤2.3.1缺陷定义及特征因尖锐的物体（如板角、金属屑或设备上的尖锐物等）与板面接触，在相对滑动时所造成的呈单条状分布的伤痕。

2.3.2产生原因a）热轧机辊道、导板上粘铝使板、带划伤；b）冷轧机导板、压平辊等有突出的尖锐物；c）精整时板角划伤；d）涂油包装时油中有金属屑带到涂油辊或毛毡上而划伤板面。

图3划伤2.4擦伤2.4.1缺陷定义及特征由于物体间棱与面，或面与面接触后发生相对滑动或错动而在板、带表面造成的成束（或组）分布的伤痕。

2.4.2产生原因a）板、带在加工生产过程中与导路、设备接触时，产生相对摩擦而造成擦伤；b）冷轧卷端面不齐正，在立式炉退火翻转时产生错动、层与层之间产生擦伤；c）冷轧时张力不当，开卷时产生层间错动而产生擦伤；d）精整验收或包装操作不当产生板间滑动而造成擦伤。

图4擦伤2.5碰伤2.5.1缺陷定义及特征铝板、铝卷与其他物体碰撞后在板、带表面或端面产生的划痕，且大多数在凹陷边际有被挤出的金属存在。

AZ91D 镁合金压铸件之表面缺陷分析— NB 上盖由于镁合金具有优异的刚性、散热能力和良好的电磁遮蔽效果等好处，所以现在已被广泛运用在3C电子产品上。

而在众多的镁合金成形制程中又以压铸制程最被广为采用，因此本文将针对以热室机压铸法所制造NB上盖产品(AZ91D)，由现场取得具表面缺陷的不良品，如热裂模、表面氧化、热裂、顶出变形、流纹等，然后藉由外观和微观分析找出各个缺陷确切的形态，再配合上统计缺陷位置分布和成分分析，以证实缺陷发生的原因。

前言镁合金具有质轻、高比强度、耐震等优点，以此在航空器材、运输工具、信息产品上均有相当广泛的应用实例；另外，镁合金与工程塑料比较，也具有优异的刚性、散热能力和良好的电磁遮蔽效果，所以近年来在3C（计算机、通讯、消费性电子）可携式产品大展光芒。

目前镁合金零组件制造方式大多是以压铸法为主，例如：热室机压铸法或冷室机压铸法，虽然近年来还有以半固态射出成形为主的触变成形(Thixo-molding)及流变成形(Rheo-molding)等新制程的推出，但由于技术上仍无法突破，所以一般还是以压铸法生产镁合金为主。

在各种不同镁合金种类当中，都含有相当比例的铝元素（铝含量约介于1-10%）以作为主要添加合金元素，它与镁元素会析出的β 相，使基地具有散布强化的效果，以便提升铸造性能、抗腐蚀能力以及机械性能。

其它次要添加合金元素，例如：锌元素的添加亦会提升机械性质和铸造性能；锰元素则会和铝形成化合物，同时固溶铁、钴、镍元素，可将Fe+Ni+Co/Mn控制在一定值之下，并改善耐蚀性；添加铍元素则可以有效减少熔融时氧化物的形成，提升熔汤的清净度。

此外，控制少量重金属元素的添加，也可有效提升镁合金抗腐蚀的效果。

而目前利用镁合金作成的3C 产品(NB机壳、手机外壳、PDA等)，仍以AZ91D(Mg-9%Al-1%Zn)镁合金为主，主要是因为其机械性、铸造性、耐蚀性均能满足产品的需求，所以最常被采用。

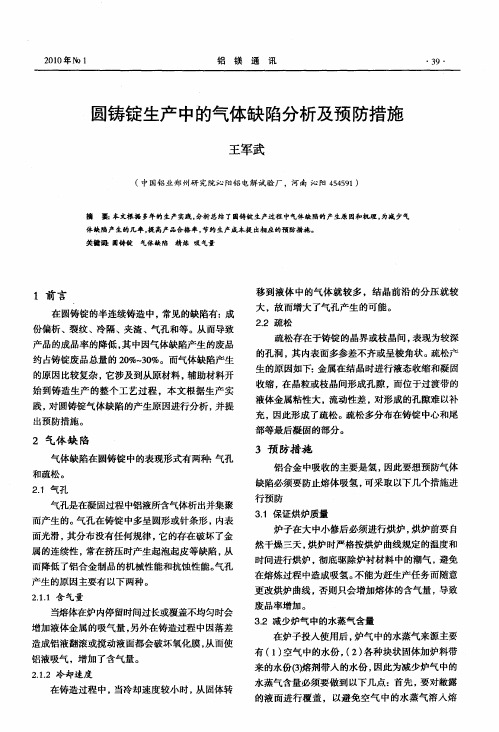

铝合金圆铸锭质量缺陷分析熔炼与铸造是变形铝合金材料制备与加工的第一道工序，也是控制铝合金材料冶金质量的关键工序，而且熔炼缺陷子在后续加工中具有遗传性，对产品的终身质量都有影响。

因此，加强对铝合金圆铸锭的检查，提高铸锭质量，对提高产品质量具有极其重要的意义。

本文通过实际生产过程中6063 铝合金圆铸锭在熔炼与铸造过程中常见质量缺陷的产生原因的分析以及解决和预防措施。

2.铝合金的特性6063铝合金是属铝一镁一硅系列可热处理强化型铝合金，6063铝合金的化学成份见表2-1。

当化学成分的范围很大时，其性能差异会在很大范围内波动，以致型Si，合金在材的综合性能会无法控制在AI—Mg—Si系合金中，主要强化相是Mg2淬火时，固溶于基体中的MgSi越多，时效后的合金强度就越高，反之，则越低。

2si在AI中的固溶度影响很大，淬火温度越高，时效后的强度越高，反温度对Mg2之，淬火温度越低，时效后的强度就越低。

3铝合金圆铸锭的质量缺陷产生原因及解决措施3.1 化学成分该合金的化学元素含量范围比较宽, 在线化学成分的控制比较容易, 同时, 由于各元素在合金中所起的作用不同, 因此必须考虑合金中各元素的含量及其相互搭配后对合金性能的影响, 保证获得较为理想的性能, 并提高成品率以取得较好的经济效益。

3.2 偏析瘤在半连续热顶铸造过程中，在铸锭表面上产生的瘤状偏析漂流物被称为偏析瘤。

产生的原因：⑴结晶器的有效过高较大；⑵铸造温度较高，使铸锭表面出现二次重熔；⑶铸造速度较快，使铸锭表面与结晶器的工作面产生了间隙，从而是铸锭表面出现二次重熔的现象；⑷结晶器内部局部缺水。

解决措施：⑴结晶器的有效高度适当降低；⑵适当降低铸造温度和铸造速度；⑶适当提高冷却强度，结晶器内部不能缺水。

对挤压产品的危害：若偏析瘤未清除，在挤压过程中易带入挤压制品，造成夹杂和局部力学性能不稳定的现象。

3.3 拉痕和拉裂在铸锭表面纵向存在的条痕，成为拉痕。

铸造制品主要缺陷有偏析、气孔、缩孔与缩松、夹杂、裂纹、冷隔及其他缺陷。

1偏析偏析——在铸件中出现化学成分不均匀的现象。

偏析使铸件的性能不均匀，严重时会造成废品。

偏析可分为两大类：微观偏析和宏观偏析。

晶内偏析(又称枝晶偏析)——是指晶粒内各部分化学成分不均匀的现象，是微观偏析的一种。

凡形成固溶体的合金在结晶过程中，只有在非常缓慢的冷却条件下，使原子充分扩散，才能获得化学成分均匀的晶粒。

在实际铸造条件下，合金的凝固速度较快，原子来不及充分扩散，这样按树枝状方式长大的晶粒内部，其化学成分必然不均匀。

为消除晶内偏析，可把铸件重新加热到高温，并经长时间保温，使原子充分扩散。

这种热处理方法称为扩散退火。

密度偏析(旧称比重偏析)——是指铸件上、下部分化学成分不均匀的现象，是宏观偏析的一种。

当组成合金元素的密度相差悬殊时，待铸件完全凝固后，密度小的元素大都集中在上部，密度大的元素则较多地集中在下部。

为防止密度偏析，在浇注时应充分搅拌或加速金属液冷却，使不同密度的元素来不及分离。

宏观偏析有很多种，除密度偏析之外，还有正偏析、逆偏析、V形偏析和带状偏析等。

偏析金相组织见图1：图1边部灰色处为反偏析区2气孔金属在凝固过程中，气体的溶解度急剧降低，在戮度很大的固态金属中难以逸出而滞留于熔体内形成气孔。

与缩孔缩松的形态不同，气孔一般呈圆形、椭圆形或长条形，单个或成串状分布，内壁光滑。

孔内常见气体有H2、CO、H2O、CO2等。

按气孔在铸锭中出现的位置分为内部气孔、皮下气孔和表面气孔。

气孔的存在减少了铸锭的有效体积和密度，经加工后虽可被压缩变形，但难以焊合，结果造成产品的起皮、起泡、针眼、裂纹等缺陷。

气孔形态金相组织见图2：图2浇铸时由模底和模壁产生的气体来不及逸出而沿结晶方向形成气孔3缩孔与缩松金属在凝固过程中，发生体积收缩，熔体不能及时补充，而在最后凝固的地方出现收缩孔洞，称为缩孔或缩松。

容积大而集中的缩孔称为集中缩孔，细小而分散的缩孔称为缩松，其中出现在晶界和枝晶间借助于显微镜观察的缩松称为显微缩松。

贵州大学实验报告（小三号，加黑）
学院：材料与冶金专业：材料科学与工程班级：材料081
图5-1 不同浇铸条件下铝锭的宏观组织
℃浇铸，3mm厚铁模 b）800℃浇铸，10mm厚铁模 c）680℃浇铸，100mm厚铁模加硅铁粉
图5-2 钢中常见的低倍缺陷
a）一般疏松 b）方框偏析 c）皮下气泡 d）白点 e）缩孔残余
次消光和发亮现象。

对于
透明的，各向同性的球形夹物，
SiO 2，在明场下呈深灰 图5-3 钢中的非金属夹杂
Al 2O 3 b ）MnS c ）TiN d ）玻璃质SiO 2明场下光环特征 e ）玻璃质SiO 2，偏
图5-4 偏振光装置示意图
几种非金属夹杂物的特征
暗场偏振光
，不规则外形小颗粒成群分布，透明、淡黄色透明，弱各向异性
注：各学院可根据教学需要对以上栏目进行增减。

表格内容可根据内容扩充。

好文欣赏，详细解读关于铜带制作过程中可能出现的缺陷问题铜带是一种金属元件，产品规格有0.1～3×50～250mm各种状态铜带产品，主要用于生产电器元件、灯头、电池帽、钮扣、密封件、接插件，主要用作导电、导热、耐蚀器材。

如电气元器件、开关、垫圈、垫片、电真空器件、散热器、导电母材及汽车水箱、散热片、气缸片等各种零部件。

然而在制作过程中会出现一些问题，导致铜带会有一些缺陷，下面我们来具体分析不同情况下出现的问题，以及处理措施。

1.特征描述：水平连铸铸坯在拉铸过程中出现边部无规则开裂的现象产生原因/机理：1、熔炼拉铸过程中停顿次数频繁或熔炼拉铸过程中停顿时间过长导致结晶器内的铜水紊乱不能正常结晶；2、结晶器边条损坏导致结晶内冷却强度不均匀，不利于铜水均匀结晶；处理措施：应急措施：1）检查确定拉铸机是否工作正常，各项工艺参数是否设置正确；2）检查结晶器的使用状况；3）根据铸坯边裂的程度及位置选择性切断流下或者报废回炉；4）检查冷却进出水温度是否符合工艺要求；控制措施：1）班前加强设备点检工作，确保拉铸机工作状态正常；2）根据实际生产情况正确设置拉铸机的各项工艺参数；3）结晶器安装到位并及时检查结晶器的使用状态，及时更结晶器；2.特征描述：带坯轧制后出现洗不掉的黑色长条状污迹产生原因/机理：1、轧制油使用时间太长，含有的杂质污染铜带；2、乳化液时间过长，乳化液较脏；处理措施：应急措施：1）立即停机，检查轧制油或乳化液；2）由品管人员鉴定，该铜带或改制或报废；控制措施：1）定期检查轧制油，每班添加硅藻土和活性白土，做好过滤；2）根据乳化液的使用情况，及时更换乳化液（每月至少更换一次）；3.特征描述：单边边部不平，类似于波浪状的规律性缺陷产生原因/机理：因轧制过程中边部与中间的不均匀变形产生1、轧辊两边压下调整不一致，来料两边厚度不均匀，性能不均匀时易出现单边浪；2、轧制中两边冷却润滑不均匀；3、喂料不对中或轧件跑偏；处理措施：应急措施：1）停止轧制，检查轧件是否对中，两侧压下调整是否一致，润滑是否均匀，并及时作出相应调整；控制措施：1）各工序间相互配合，控制好横向公差，波动处须在工艺流程卡上标明；2）坯料退火要横向均匀；3）润滑要沿轧辊辊面合理配置流量和强度；4）轧辊要及时磨削更换；4.特征描述：铜带表面存在倾斜一定角度的规律性印痕产生原因/机理：1、轧制加工率过大导致油膜破裂；2、轧制过程中润滑不够，轧辊出现缺陷；处理措施：应急措施：1）立即停止轧制，调整轧机辊缝，减小加工率；2）更换轧辊；控制措施：1）根据制定的轧制制度，适当增加轧制道次，以减小道次加工率；2）及时更换轧辊；5.特征描述：铜带表面局部有小坑，有时分布具有规律性产生原因/机理1、轧机工作辊、除油辊等辊上粘有铜粉等颗粒物，在铜带运行过程中，挤压铜带表面产生小坑；2、酸洗线的橡胶辊上粘有硬颗粒，铜带运行程中产生压坑；处理措施应急措施：设备立即停止运行，检查各辊系，若辊表面粘有硬颗粒，及时清理或换辊；控制措施：1）班前检查各工作辊及支撑辊是否粘有异物，如有异常，及时处理；2）产品生产过程中，必须对每卷料头部的生产情况进行检查，确保整张铜带合格；6.特征描述：铜带表面在长度方向上出现规律性损伤产生原因/机理：1、轧机工作辊、除油辊等粘铜，造成铜带表面挫伤；2、轧机工作辊未打磨好；3、酸洗过程中的辊子粘有赃物；处理措施应急措施：1）立即停机，并仔细检查工作辊等的状态；2）已经挫伤的铜带根据具体情况进行改制或者报废；控制措施：1）工模具的管理规范，每班上班前要检查轧辊并跟踪使用状况；2）做好来料检查，确保本工序不加重上道工序的缺陷；3）每班确保设备的工业卫生良好；7.特征描述：铜带层与层之间粘在一起，轻微的开卷时有明显的“吱啦”声，开卷后粘结处有明显的白印，严重的铜带之间粘在一起很难切割分离产生原因/机理：1、一些未完全清理的轧制介质等在高温下挥发或碳化导致铜带之间真空状态很难分开；2、轧机或酸洗线收卷时张力过大，退火后导致带面烧结一起；3、退火温度过高、时间过长，铜带过于软化，结合更加紧密；处理措施应急措施：1）轻微烧粘的经过判定可以继续下一道工序；2）烧粘严重的直接返回熔炼并用切割机进行切割，然后重新熔炼；控制措施：1）适当降低铜带退火温度和退火时间；2）加强中间加工工序各类介质（主要是轧制油）的清理；3）控制好收卷的张力；8.特征描述：铸锭颜色较深呈黑褐色，边部及中间都有不规则的裂纹产生原因/机理：1、铸锭中杂质元素含量超标（如Pb等），非固溶性物质较多；2、拉铸过程冷却水量与拉铸速度不匹配；3、熔炼炉中的铜水温度过低；4、结晶器表面粗糙，内壁挂渣；处理措施应急措施：1）严格把关每炉的化验成份，少加料尽量把炉子内的铜水全部拉铸出来，然后锯切成小段再分数炉进行重新熔炼；2）将熔炼炉铜水温度升高，保温拉铸；控制措施：1）对原料进行严格把关，每炉按要求控制成分；2）按照工艺要求控制拉铸速度和冷却水量；3）保证拉铸过程中熔炼炉的铜水温度控制在工艺要求范围；4）每炉转铜后及时清理结晶器内壁，并涂抹碳粉类涂料；9.特征描述：锯开铸锭尾部，存在一段中心空洞，易产生于拉铸后尾部很平的铸锭产生原因/机理：1、铜液结晶时，冷却与拉速配合不当造成液穴较深；2、拉铸至尾部时未减速，铸锭尾部中间部分液体补缩不及时；处理措施应急措施：1）根据缩孔的深度适量锯切掉一部分，如果长度在 3.8m以上的话可以流入下道工序；2）缩孔过深导致长度不足 3.8m的话直接锯切成小段并分开回炉重新熔炼；控制措施：1）控制冷却水的流量与压力，确保冷却水进出水温差；2）拉铸收尾阶段时，按工艺进行减速拉铸，并在快结束时停机一段时间，确保补缩的完全；10.特征描述：铸锭表面出现气孔，表现为表面深度不确定的孔洞产生原因/机理：1、熔炼过程中喷火除气不到位，拉铸过程中铸锭含有未及时排出的气体；2、拉铸过程中铜水未进行有效地保护，导致铜水吸气；3、拉铸过程中振动未开启，导致排气效果不好；4、拉铸速度较快，排气不及时；处理措施应急措施：1）较浅的气孔采用磨光机将铸锭的棱角打磨平整、光滑；2）很深的气孔如果在头尾处可进行锯切（保证铸锭长度至少3.8m）；3）很深的气孔如果位于铸锭中部就必须整根报废回炉；控制措施：1）加强熔炼的搅拌喷火等除气工作；2）拉铸时使用熔融或干燥的硼砂进行覆盖，防止水汽带入及吸气现象；3）检查并确保整个拉铸过程中振动是开启的；4）适当降低拉铸速度，保证有足够的时间排气；11.特征描述：黄铜半连铸坯锯开后出现平行于宽度方向的中空现象，通常情况整根锭坯都有产生原因/机理：1、铸造速度过快，中部铜液未及时凝固，但出结晶器后，中部铜液补凝固收缩造成中空；2、结晶器冷却水冷却速度过快，浇注温度不合理；处理措施：应急措施：1）调整工艺，对于上述问题的铸锭及时回炉；控制措施：1）调整H65的出炉温度为1070℃—1080℃，H62为1045℃—1055℃，H65以上牌号为1080℃—1090℃；2）将原来的一次捞渣改为两次捞渣，具体为：喷火——断电捞渣——静置（3—5分钟）——再次捞渣；3）降低拉铸速度控制在110mm/min—115mm/min；12.特征描述：铸锭表面出现白色的硼砂颗粒，有时嵌入的深度较深，不易去除产生原因/机理：拉铸人员加硼砂的方式不当，导致粉状硼砂在结晶器内积聚成块未融化；处理措施：应急措施：1）采用磨光机或者铁刷子将铸锭表面的硼砂颗粒清除掉；2）铸锭表面硼砂难以清理的将铸锭分批回炉；控制措施：1）拉铸前认真检查硼砂的状态，确保硼砂的干燥（经过烘箱脱水）；2）拉铸人员在加粉状硼砂时应少量多次，使硼砂均匀覆盖在液面上，确保硼砂能充分散开并熔融；3）采用新型的加入方式，熔融硼砂法；13.特征描述：铸锭在热轧时出现白色颗粒，多时则聚在一起形成条状产生原因/机理：1、拉铸过程中加入的硼砂粒度不均匀，块状的硼砂在拉铸时未被充分熔化而嵌入铸锭内部；2、热轧的时候随着铸锭的变形，一些粘附在表层的块状硼砂被铜带变形包裹；处理措施应急措施：1）继续轧制，在收卷时确定其影响，可适当调节铜带的铣面量；控制措施：1）规范硼砂的加入方式：多次少量，并充分粉碎硼砂颗粒；2）采用新型设备将硼砂熔融后再进行添加；3）热轧前，对铸锭表面做简单的清扫、打磨；14.特征描述：黄铜带坯轧制后出现长条状起皮，起皮层可用手撕去，起皮层下有一层夹杂异物产生原因/机理：铸锭中有夹杂缺陷，轧制后夹杂处与基体延伸性能不一，造成起皮；处理措施：应急措施：1）停机检查，若缺陷在头部或尾部，将其剪掉；2）若缺陷严重且在中间，与品管人员沟通，或改制或回炉；控制措施：1）熔铸时断电静置一段时间待杂质上浮或下沉后，将渣捞干净；2）熔炼炉要经常的对炉壁进行清理，使用一段时间后要重新打炉，保证铜水洁净；（铜合金熔铸）。
