混凝土外形缺陷

混凝土的表面缺陷大致可以归纳为如下几个方面：①麻面：混凝土表面局部缺浆粗糙，或者有许多小凹坑，但无钢筋外露；②露筋：钢筋混凝土结构内的主筋、副筋或者箍筋等，没有被混凝土包裹而外露；③蜂窝：混凝土局部酥松，砂浆少，石子多，石子之间浮现空隙，形成蜂窝状孔洞；④孔洞：混凝土结构内有空腔，局部没有混凝土或者蜂窝持别大。

⑤混凝土表面裂缝：混凝土表面的裂缝大都是因为收缩而产生的，不管是哪一种表面缺陷，都会对混凝土的外观质量带来不利的影响。

所以．找到混凝土产生表面缺陷的内因，在施工中有针对性的采取预防措施，对既有的缺陷加以必要的修复处理，以提高混凝土的外观质量。

无论是混凝土表面的起砂现象还是水纹、色差及麻面等问题，都可以归结为混凝土在外力作用下水分和各种粒径的固体颗粒的运动迁移遗留下来的痕迹。

因此上述现象与混凝土成型过程中的外力和混凝土内在组成有关系。

1 混凝土材料在外力作用下的运动规律混凝土中主要材料在宏观上我们可以分为相对“液体组分”、固体组分温和体组分。

由于液体的存在，使混凝土组成材料在外力的作用下可以自由的运动。

在混凝土彻底失去流动性或者初凝之前，还要受重力和上部压力的作用，因此在振动结束之后，混凝土内的较小比重的部份还在继续运动迁移。

可以说外力的作用和混凝土的颗粒组成是混凝土浮现外观质量的外部原因。

2 混凝土外观质量问题内在原因分析对混凝土来说浮现离析泌水现象是必然的，这是由混凝土的组成所决定的。

而混凝土的泌水、泌浆正是混凝土浮现外观质量问题的主要原因之一。

混凝土拌和时所加入的水有两种作用：一是保证水泥水化过程的进行；二是使新拌水泥浆或者混凝土混合物具有足够的流动性，以便于浇注成型。

在目前施工条件下，满足后者要求的需水量，常大于前者所需的最低需水量。

这种多余的水分在混凝土输送、浇筑振捣过程中以及在凝固以前的静置其中，都容易产生离析。

如果模板和混凝土之间泌水，则混凝土浮现麻面、泪痕、砂线和砂面等现象，形成混凝土外观质量缺陷。

混凝土外观缺陷处理方法一、前言混凝土外观缺陷是建筑施工中经常出现的问题，它们可能来自混凝土本身的质量问题，也可能来自施工工艺的问题。

这些缺陷不仅影响建筑物的美观度，还可能对建筑物的使用性能造成不良影响。

因此，及时处理混凝土外观缺陷是非常重要的。

本文将详细介绍混凝土外观缺陷的处理方法。

二、混凝土外观缺陷的分类混凝土外观缺陷的种类非常多，下面列举了一些常见的缺陷分类：1.裂缝：混凝土表面出现的裂缝，可能是由于混凝土内部应力过大或施工工艺不当造成的。

2.麻面：混凝土表面出现的大量小孔，可能是由于混凝土内部气泡没有被完全排除或施工工艺不当造成的。

3.剥落：混凝土表面部分或全部脱落，可能是由于混凝土内部应力过大或施工工艺不当造成的。

4.色差：混凝土表面颜色不均匀，可能是由于混凝土配合比不当或施工工艺不当造成的。

5.污渍：混凝土表面出现的污渍，可能是由于施工工艺不当或外部污染物附着造成的。

三、混凝土外观缺陷的处理方法1.裂缝的处理方法（1）小裂缝的处理方法：将混凝土表面的灰尘、油污等清理干净，然后用专门的裂缝填缝剂填充裂缝，并用抹刀将填缝剂刮平。

（2）大裂缝的处理方法：将混凝土表面的灰尘、油污等清理干净，然后用混凝土修补材料填充裂缝。

填充时，应先用水使裂缝处湿润，然后将修补材料均匀地涂在裂缝上，用抹刀将其刮平。

待修补材料干燥后，可以用砂纸打磨表面，使其与周围混凝土表面平齐。

2.麻面的处理方法（1）小麻面的处理方法：将混凝土表面的灰尘、油污等清理干净，然后用混凝土修补材料填充小孔。

填充时，应先用水使孔洞处湿润，然后将修补材料均匀地涂在孔洞上，用抹刀将其刮平。

待修补材料干燥后，可以用砂纸打磨表面，使其与周围混凝土表面平齐。

（2）大麻面的处理方法：将混凝土表面的灰尘、油污等清理干净，然后用混凝土修补材料涂抹整个麻面区域。

涂抹时，应先用水使麻面处湿润，然后将修补材料均匀地涂抹在麻面上，用抹刀将其刮平，等修补材料干燥后，再用砂纸打磨表面，使其与周围混凝土表面平齐。

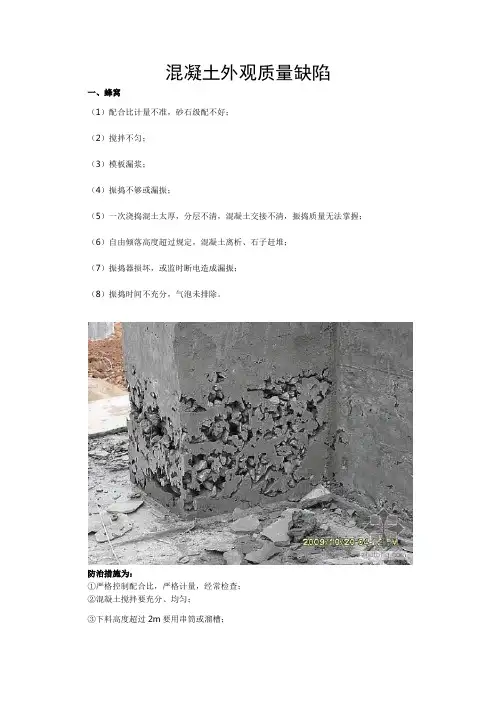

混凝土外观质量缺陷一、蜂窝（1）配合比计量不准，砂石级配不好；（2）搅拌不匀；（3）模板漏浆；（4）振捣不够或漏振；（5）一次浇捣混土太厚，分层不清，混凝土交接不清，振捣质量无法掌握；（6）自由倾落高度超过规定，混凝土离析、石子赶堆；（7）振捣器损坏，或监时断电造成漏振；（8）振捣时间不充分，气泡未排除。

防治措施为：①严格控制配合比，严格计量，经常检查；②混凝土搅拌要充分、均匀；③下料高度超过2m要用串筒或溜槽；④分层下料、分层捣固、防止漏振；⑤堵严模板缝隙，浇筑中随时检查纠正漏浆情况；处理措施为：①对小蜂窝，洗刷干净后1：2水泥砂浆抹平压实；②较大蜂窝，凿去薄弱松散颗粒，洗净后支模，用高一强度等级的细石混凝土仔细填塞捣实；③较深蜂窝可在其内部埋压浆管和排气管，表面抹砂浆或浇筑混凝土封闭后进行水泥压浆处理。

二、麻面（1）同“蜂窝”原因；（2）模板清理不净，或拆模过早，模板粘连；（3）脱模剂涂刷不匀或漏刷；（4）木模未浇水湿润，混凝土表面脱水，起粉；（5）浇注时间过长，模板上挂灰过多不及时清理，造成面层不密实；（6）振捣时间不充分，气泡未排除。

防治措施为：①模板要清理干净，浇筑混凝土前木模板要充分湿润，钢模板要均匀涂刷隔离剂；②堵严板缝，浇筑中随时处理好漏浆；③振捣应充分密实；处理方法:表面做粉刷的可不处理，表面不做粉刷的，应在麻面部位充分湿润后用水泥砂浆抹平压光。

三、孔洞（1）同蜂窝原因；（2）钢筋太密，混凝土骨料太粗，不易下灰，不易振捣；（3）洞口、坑底模板无排气口，混凝土内有气囊。

防治措施为：①在钢筋密集处采用高一强度等级的细石混凝土，认真分层捣固或配以人工插捣；②有预留孔洞处应从其两侧同时下料，认真振捣；③及时清除落人混凝土中的杂物；处理方法:凿除孔洞周围松散混凝土，用高压水冲洗干净，立模后用高一强度等级的细石混凝土仔细浇筑捣固。

四、露筋（1）同“蜂窝”原因；（2）钢筋骨架加工不准，顶贴模板；（3）缺保护层垫块；（4）钢筋过密；（5）无钢筋定位措施、钢筋位移贴模。

混凝土常见的缺陷分析及处理措施1、常见的缺陷分析（1）麻面结构件表面上呈现无数的小凹点，而无钢筋暴露现象称为麻面。

此类缺陷一般是由于模板润湿不够，拼缝不严密，振捣时发生漏浆或振捣不足，气泡未排出，以及振捣后没有很好养护而产生。

（2）露筋露筋是钢筋暴露在混凝土外面。

其产生原因，主要是灌筑时垫块位移，钢筋紧贴模板，以致混凝土保护层厚度不够所造成。

（3）蜂窝此系结构构件中有蜂窝状的窟窿，骨料间有间隙存在。

这种现象主要由于材料配合比不准确（浆少、石多），或搅拌不匀，造成砂浆与石子分离或浇灌方法不当，捣固不足以及模板严重漏浆等原因产生。

（4）孔洞孔洞是指混凝土结构内存在空隙，局部地或全部地没有混凝土。

这种现象主要是由于混凝土捣空，砂浆严重分离，石子成堆，砂子和水泥浆分离而产生。

（5）裂缝主要有温度裂缝、收缩裂缝和外力引起的裂缝。

产生裂缝的主要原因是水泥凝固过程中模板有局部沉陷（如现浇雨篷的根部容易出现）；构件制作过程中和拆模受到剧烈振动；对混凝土养护不够重视以及混凝土表面水分蒸发太快。

有些吸水大的模板也能造成梁边出现裂缝。

（6）缝隙及薄夹层缝隙和薄夹层是将结构分隔成几个不相连的部分。

其产生原因主要是混凝土内部处理不当造成的施工缝、温度缝和收缩缝，以及混凝土内因外来杂物而造成的夹层。

（7）混凝土强度不足产生混凝土强度不足的原因有多方面的。

主要是由于混凝土配合比设计、搅拌、现场浇捣和养护四个方面造成的：①配合比设计有时不能及时测定水泥的实际活性，影响了混凝土配合比设计的准确性，另外，对外加剂掺量控制不准确，二者都有可能导致混凝土强度不足。

②搅拌任意加用水量；配合比以重量折合体积比，造成配合比称量不准；搅拌时颠倒加料顺序及搅拌时间过短，造成搅拌不均匀，以上都是导致混凝土强度降低的原因。

③现场浇捣主要在施工中振捣不实及发现混凝土有离析现象时，不及时采取有效措施。

④养护不是按规定的方法、规定的时间，对混凝土进行妥善的养护，以致造成混凝土强度降低。
