EMC存储阵列开关机步骤

上海小糸车灯有限公司存储项目VNX5500磁盘阵列开关机操作说明上海软盛信息技术有限公司2012年9月1、设备开机通电1.1开机前的准备1、检查磁盘阵列电源线缆及各部分连接的线缆是否都已经接好。

2、检查供电电源的来源是否是UPS设备输出，其供电电压电流是否稳定3、磁盘阵列在加电前，为确保磁盘柜散热和工作正常，请确认所有磁盘柜的每个槽位都已经插上硬盘和挡风板。

4、开机前需确保至少要有一个正常工作的SP，每个DAE都至少要一块正常工作的LCC。

1.2开机的基本顺序1、打开光纤交换机2、打开磁盘阵列电源3、打开服务器电源1.3磁盘阵列开机的顺序1、打开扩展柜DAE电源2、打开主控制柜DPE、SPS电源3、打开数据移动器（俗称NAS头）DataMover电源备注：对于本次项目，由于配备了EMC机柜及电源，DPE、DAE、DM等设备模块直接打开机柜PDU电源即完成加电。

4、打开ControlStation控制器电源（控制器开机电源见3.3各部分说明）1.4具体操作本次项目VNX5500 for file 和 VNX5500 for unified 可以配备两个刀片（DataMover）以及一个控制站(Control Station)。

操作步骤：1. 验证每个机柜接线板的主开关/断路器是否处于打开状态。

如果要接通包含其他组件的机柜中的VNX5500的电源，请勿关闭机柜的断路器。

确保 SPS开关处于关闭位置。

2. 确保 SP A的电源线插入到SPS中，并且电源线固定扣也扣入到位。

3. 确保 SP B的电源线插入到SPS A之外的另一电路上最近的配电装置(PDU)中，并且电。

emc存储操作手册EMC存储操作手册是为了帮助用户了解和使用EMC存储设备而编写的指南。

本手册旨在提供详细的操作说明和注意事项，以帮助用户有效地管理和维护存储系统。

1. EMC存储系统概述EMC存储系统是一种专业的数据存储设备，广泛应用于企业、机构和云计算等领域。

它具有高性能、高可靠性和高可用性的特点，可以满足不同规模和业务需求的存储需求。

2. 硬件和软件环境准备在开始操作EMC存储设备之前，需要确保硬件和软件环境的准备工作已经完成。

包括：安装和连接存储设备、配置网络环境、安装存储管理软件等。

3. 存储设备初始化存储设备初始化是指在首次使用存储设备前，对设备进行一系列初始化设置，包括创建存储池、设置RAID级别、配置存储卷等。

这些设置决定了存储设备的性能和可靠性。

4. 存储卷管理存储卷是用户进行数据存储和访问的逻辑单元，用户可以根据实际需求创建、删除、扩容和迁移存储卷。

此外，还需要了解存储卷的访问控制和权限设置。

5. 数据备份与恢复数据备份与恢复是存储系统管理的重要环节，通过定期备份数据可以避免数据丢失的风险。

EMC存储设备提供多种备份策略和工具，用户可以根据需求选择合适的备份方式，并学会进行数据恢复。

6. 存储性能监控和调优EMX存储设备具有强大的性能监控和调优功能，可以实时监测存储设备的性能指标，并提供性能分析和调优建议。

用户可以根据监控结果进行性能优化，提升存储系统的效率和响应速度。

7. 存储故障排除在使用存储设备过程中，可能会遇到各种故障和问题。

EMC存储操作手册提供了常见故障的排查方法和解决方案，帮助用户快速定位和解决问题，保证存储系统的正常运行。

8. 存储设备维护和升级存储设备维护包括固件升级、驱动程序更新和硬件维护等工作。

用户应定期检查和维护存储设备，确保设备的稳定性和安全性，同时根据厂商的推荐升级存储设备的软件和固件。

9. 安全管理存储设备中的数据对于企业来说通常是非常重要和敏感的，因此安全管理至关重要。

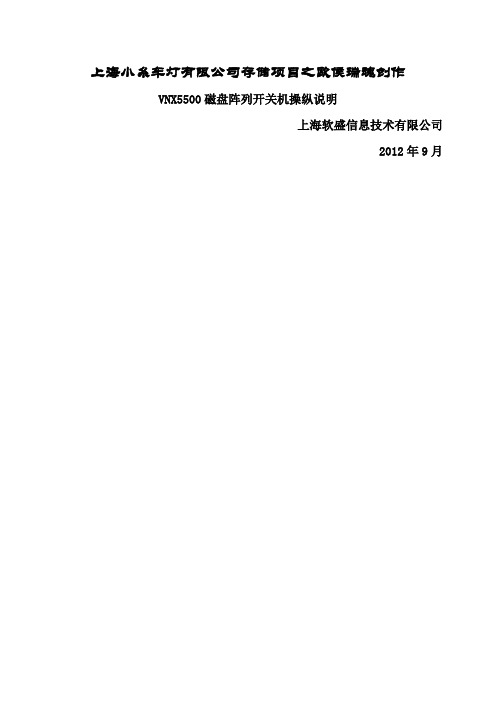

上海小糸车灯有限公司存储项目之欧侯瑞魂创作VNX5500磁盘阵列开关机操纵说明上海软盛信息技术有限公司2012年9月1、设备开机通电1.1开机前的准备1、检查磁盘阵列电源线缆及各部分连接的线缆是否都已经接好。

2、检查供电电源的来源是否是UPS设备输出，其供电电压电流是否稳定3、磁盘阵列在加电前，为确保磁盘柜散热和工作正常，请确认所有磁盘柜的每个槽位都已经插上硬盘和挡风板。

4、开机前需确保至少要有一个正常工作的SP，每个DAE都至少要一块正常工作的LCC。

1.2开机的基本顺序1、打开光纤交换机2、打开磁盘阵列电源3、打开服务器电源1.3磁盘阵列开机的顺序1、打开扩展柜DAE电源2、打开主控制柜DPE、SPS电源3、打开数据移动器（俗称NAS头）DataMover电源备注：对于本次项目，由于配备了EMC机柜及电源，DPE、DAE、DM等设备模块直接打开机柜PDU电源即完成加电。

4、打开ControlStation控制器电源（控制器开机电源见3.3各部分说明）1.4具体操纵本次项目VNX5500 for file 和 VNX5500 for unified 可以配备两个刀片（DataMover）以及一个控制站(Control Station)。

操纵步调：1. 验证每个机柜接线板的主开关/断路器是否处于打开状态。

如果要接通包含其他组件的机柜中的VNX5500的电源，请勿关闭机柜的断路器。

确保SPS开关处于关闭位置。

2. 确保 SP A的电源线拔出到SPS中，而且电源线固定扣也扣入到位。

3. 确保 SP B的电源线拔出到SPS A之外的另一电路上最近的配电装置(PDU)中，而且电源线固定扣也扣入到位。

在具有两个SPS的系统中，请将 SPB拔出到 SPS B中。

4. 验证连接每个 SPS 的电源线是否连接到适当的机柜接线板而且固定扣也扣入到位。

5. 验证全部 DAE的电源线是否已拔出到机柜的接线板中。

6. 打开SPS电源开关。

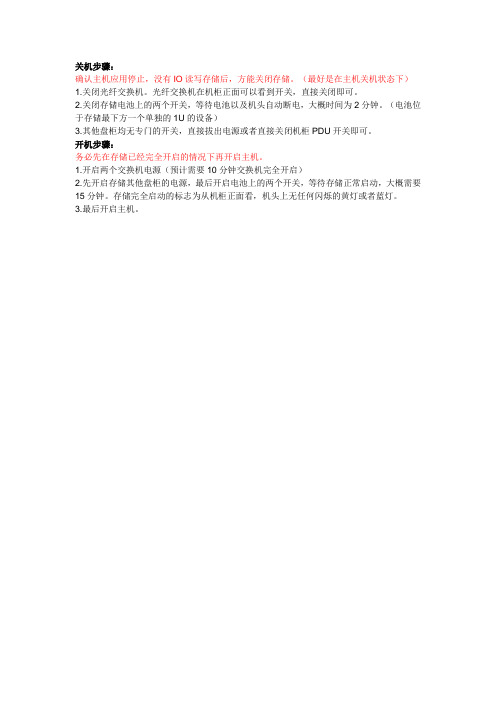

关机步骤：
确认主机应用停止，没有IO读写存储后，方能关闭存储。

（最好是在主机关机状态下）
1.关闭光纤交换机。

光纤交换机在机柜正面可以看到开关，直接关闭即可。

2.关闭存储电池上的两个开关，等待电池以及机头自动断电，大概时间为2分钟。

（电池位于存储最下方一个单独的1U的设备）
3.其他盘柜均无专门的开关，直接拔出电源或者直接关闭机柜PDU开关即可。

开机步骤：
务必先在存储已经完全开启的情况下再开启主机。

1.开启两个交换机电源（预计需要10分钟交换机完全开启）
2.先开启存储其他盘柜的电源，最后开启电池上的两个开关，等待存储正常启动，大概需要15分钟。

存储完全启动的标志为从机柜正面看，机头上无任何闪烁的黄灯或者蓝灯。

3.最后开启主机。

上海小糸车灯有限公司存储项目VNX5500磁盘阵列开关机操作说明上海软盛信息技术有限公司2012年9月1、设备开机通电1.1开机前的准备1、检查磁盘阵列电源线缆及各部分连接的线缆是否都已经接好。

2、检查供电电源的来源是否是UPS设备输出，其供电电压电流是否稳定3、磁盘阵列在加电前，为确保磁盘柜散热和工作正常，请确认所有磁盘柜的每个槽位都已经插上硬盘和挡风板。

4、开机前需确保至少要有一个正常工作的SP，每个DAE都至少要一块正常工作的LCC。

1.2开机的基本顺序1、打开光纤交换机2、打开磁盘阵列电源3、打开服务器电源1.3磁盘阵列开机的顺序1、打开扩展柜DAE电源2、打开主控制柜DPE、SPS电源3、打开数据移动器（俗称NAS头）DataMover电源备注：对于本次项目，由于配备了EMC机柜及电源，DPE、DAE、DM等设备模块直接打开机柜PDU电源即完成加电。

4、打开ControlStation控制器电源（控制器开机电源见3.3各部分说明）1.4具体操作本次项目VNX5500 for file 和 VNX5500 for unified 可以配备两个刀片（DataMover）以及一个控制站(Control Station)。

操作步骤：1. 验证每个机柜接线板的主开关/断路器是否处于打开状态。

如果要接通包含其他组件的机柜中的VNX5500的电源，请勿关闭机柜的断路器。

确保 SPS开关处于关闭位置。

2. 确保 SP A的电源线插入到SPS中，并且电源线固定扣也扣入到位。

3. 确保 SP B的电源线插入到SPS A之外的另一电路上最近的配电装置(PDU)中，并且电源线固定扣也扣入到位。

在具有两个SPS的系统中，请将 SPB插入到 SPS B中。

4. 验证连接每个 SPS 的电源线是否连接到适当的机柜接线板并且固定扣也扣入到位。

5. 验证全部 DAE的电源线是否已插入到机柜的接线板中。

6. 打开SPS电源开关。

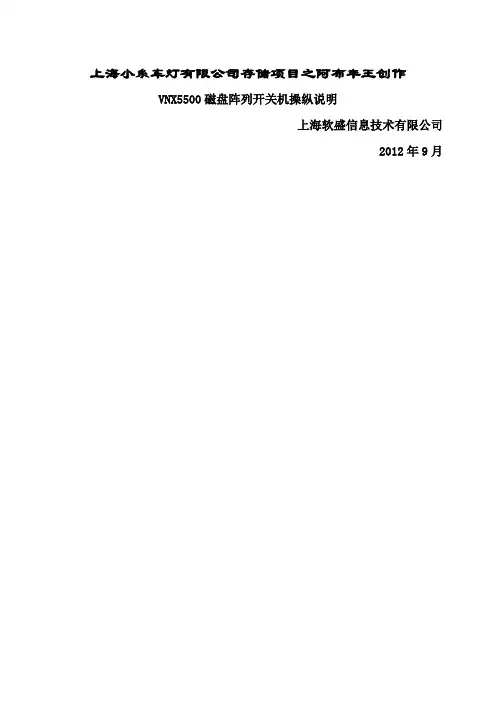

上海小糸车灯有限公司存储项目之阿布丰王创作VNX5500磁盘阵列开关机把持说明上海软盛信息技术有限公司2012年9月1、设备开机通电1.1开机前的准备1、检查磁盘阵列电源线缆及各部份连接的线缆是否都已经接好.2、检查供电电源的来源是否是UPS设备输出,其供电电压电流是否稳定3、磁盘阵列在加电前,为确保磁盘柜散热和工作正常,请确认所有磁盘柜的每个槽位都已经插上硬盘和挡风板.4、开机前需确保至少要有一个正常工作的SP,每个DAE都至少要一块正常工作的LCC.1.2开机的基本顺序1、翻开光纤交换机2、翻开磁盘阵列电源3、翻开服务器电源1.3磁盘阵列开机的顺序1、翻开扩展柜DAE电源2、翻开主控制柜DPE、SPS电源3、翻开数据移动器（俗称NAS头）DataMover电源备注：对本次项目,由于配备了EMC机柜及电源,DPE、DAE、DM 等设备模块直接翻开机柜PDU电源即完成加电.4、翻开ControlStation控制器电源（控制器开机电源见 3.3各部份说明）1.4具体把持本次项目VNX5500 for file 和 VNX5500 for unified 可以配备两个刀片（DataMover）以及一个控制站(Control Station).把持步伐：1. 验证每个机柜接线板的主开关/断路器是否处于翻开状态.如果要接通包括其他组件的机柜中的VNX5500的电源,请勿关闭机柜的断路器.确保 SPS开关处于关闭位置.2. 确保 SP A的电源线拔出到SPS中,而且电源线固定扣也扣入到位.3. 确保 SP B的电源线拔出到SPS A之外的另一电路上最近的配电装置(PDU)中,而且电源线固定扣也扣入到位.在具有两个SPS的系统中,请将 SPB拔出到 SPS B中.4. 验证连接每个 SPS 的电源线是否连接到适当的机柜接线板而且固定扣也扣入到位.5. 验证全部 DAE的电源线是否已拔出到机柜的接线板中.6. 翻开SPS电源开关.通常,存储阵列需要 10 至 12 分钟才华完成通电过程.开机自检(POST)过程中,琥珀色警告指示灯将闪烁,然后熄灭.当 SPS 正在充电时,前面的故障指示灯和SPS重新充电指示灯通常会亮几分钟.当每个 SP上的 SP 电源指示灯呈稳定绿色亮起时,标明通电已完成.7. 将刀片（DM）存储模块电源线连接到 PDU ,并等候刀片接通电源.刀片接通电源后,刀片存储模块前面的电源 LED 会变亮.8. 在刀片的电源接通后,等候 4-5 分钟.这将确保刀片已启动且准备就绪.然后,将控制站0的电源线连接到 PDU .9. 检查控制站前面的系统电源指示灯.如果该指示灯指示控制站0 尚未开始通电,则按前面的电源按钮以翻开控制站.在继续把持之前,确保控制站 0 已接通电源.注意：您必需卸下前面板才华使用控制站的电源按钮.（拜会本文第三部份）1.5检查系统和硬件状态1、通过CS控制站检查系统状态a. 从浏览器中,键入主控制站的 IP 地址(202.117.114.50).b. 以sysadmin身份登录到Unisphere软件并将范围界说为“全局”.c. 使用左上方控制面板处的下拉列表选择系统名称并检查其“系统信息”页面.d. 在此页面上,验证 VNX显示屏的“状态”字段是否显示“正常”.如果存储系统前/ 后的琥珀色指示灯坚持亮起状态超越10分钟,请确保管储系统的缆线连线无误,然后参阅存储系统EMC技术支持网页中的故障排除向导.如果无法确定故障的原因,请与授权服务提供商联系.2、检查DM状态a验证刀片是否已胜利启动.请键入以下内容：# /nasmcd/sbin/getreason具有两个刀片的系统的输出示例：10 - slot_0 primary control station5 - slot_2 contacted5 - slot_3 contacted2、设备计划内断电本次项目VNX5500 for file 和 VNX5500 for unified 可以配备两个刀片（DataMover）以及一个控制站(Control Station). 2.1注意事项1、请务必在断开VNX5500前通知所有用户2、中断所有与VNX5500相连接的IO及服务.3、如果连接到磁盘阵列的服务器运行 Linux或 UNIX把持系统,请先备份重要数据,然后再卸载（umount）文件系统.4、断电前,请备份所有服务器及存储上的数据及配置5、请不要在关闭两个电池(SPS)的电源开关前,关闭SPE,DPE,DAE等盘柜的任何一个电源,否则很可能会招致严重毛病,并造成数据丧失!6、即使关闭两个电池(SPS)的电源开关后,也需要等候3分钟直到VNX5500存储写缓存中的数据完全写入到硬盘上后,才可关闭DAE,SPE或DPE等盘柜的电源7、停止所有对VNX磁盘阵列访问的应用,以便所有的I/O能被从SP的写缓存写回到前5块盘上.2.2断电的基本顺序8、关闭服务器电源9、关闭磁盘阵列电源10、关闭光纤交换机电源2.3磁盘阵列断电的顺序1、关闭ControlStation控制器2、关闭数据移动器（俗称NAS头）DataMover电源3、关闭主控制柜DPE电源4、关闭扩展柜DAE电源备注,对本次项目,由于配备了EMC机柜及电源,DPE、DAE、DM 等设备模块直接关闭机柜PDU电源设备即关电.2.4具体把持1. 如果可能,请务必在断开 VNX5500 的电源之前通知所有用户断电事宜.2. 创立超级终端会话并登录到串行控制台中的控制站：以nasadmin身份登录到控制站,然后使用su命令切换为root用户3. 验证系统的运行状况.请键入以下内容：# /nas/bin/nas_checkup该 checkup 命令陈说控制站、数据移动器和存储系统的状态.注意：此运行状况检查可确保系统中没有将会在通电过程中阻止系统翻开的重年夜毛病.此步伐需要几分钟的时间.4. 要停止控制站和所有刀片,请键入以下内容：# /nasmcd/sbin/nas_halt now*************************** WARNING!**************************You are about to HALT this VNX including all of its ControlStations and Data Movers. DATA will be UNAVAILABLE when thesystem is halted.Note that this command does *not* halt the storage array. ARE YOU SURE YOU WANT TO CONTINUE? [ yes or no ] :5. 键入yes .停止服务器可能需要 20 分钟的时间,具体取决于VNX 系统的配置.等候命令完成后再继续把持.如果已胜利停止控制站,超级终端会话将没有反应.6. 拔失落从控制站和刀片存储模块到 PDU 的电源线.7. 如果系统已完全断电,请关闭存储阵列.注意：本步伐涉及平安关闭 SP 以保管写缓存,仅在将要断开刀片和控制站的电源时,您才可以跳过该步伐.a. 停止所有 I/O 活动并等候五分钟,然后再继续.注意：在步伐 4 中关闭刀片后,将会停止来自这些刀片的所有 I/O 活动.如果外部主机连接到存储阵列,将会停止这些主机中的所有 I/O 活动.b. 使用 SPS 电源开关关闭阵列的电源.关闭备用电源 (SPS) 上的电源开关（位置 0 ）.请确保 SPS 电源指示灯熄灭,然后再继续.c. 等候两分钟,以便存储系统能够将其缓存写入到磁盘中并断开电源.然后,断开从SPS 到 DAE 的电源线连接.d. 断开从每个 DAE 到 PDU的电源线连接.这将断开DAE 的电源.7. 从 PDU 断开每个刀片和控制站的电源线连接.8. 确保所有刀片管理交换机上的 LED 都已熄灭.一旦它们都熄灭,服务器将完全断电.3、设备各部份基本说明3.1设备前视图DAE磁盘扩展柜DAE磁盘扩展柜此前视图为去失落设备盖板后的图3.2设备后视图DAE扩展柜DAE扩展柜3.3各部份说明1、控制台ControlStation控制台开关和LED下图显示了Block and File (Unified)VNX5500 平台的控制台开关和 LED 在前面板上的位置.下表介绍了位于前面板上的开关及位于前面板上的LED .时间：二O二一年七月二十九日控制台开关控制台指示灯：2、电源模块SPS3、磁盘控制器DPE4、磁盘扩展柜DAE1. SAS 连接器（输出）标有双菱形符号.2. SAS 连接器（输入）标有双圈（或点）符号.时间：二O二一年七月二十九日。

上海小糸车灯有限公司存储项目之阿布丰王创作VNX5500磁盘阵列开关机操纵说明上海软盛信息技术有限公司2012年9月1、设备开机通电1.1开机前的准备1、检查磁盘阵列电源线缆及各部分连接的线缆是否都已经接好。

2、检查供电电源的来源是否是UPS设备输出，其供电电压电流是否稳定3、磁盘阵列在加电前，为确保磁盘柜散热和工作正常，请确认所有磁盘柜的每个槽位都已经插上硬盘和挡风板。

4、开机前需确保至少要有一个正常工作的SP，每个DAE都至少要一块正常工作的LCC。

1.2开机的基本顺序1、打开光纤交换机2、打开磁盘阵列电源3、打开服务器电源1.3磁盘阵列开机的顺序1、打开扩展柜DAE电源2、打开主控制柜DPE、SPS电源3、打开数据移动器（俗称NAS头）DataMover电源备注：对于本次项目，由于配备了EMC机柜及电源，DPE、DAE、DM等设备模块直接打开机柜PDU电源即完成加电。

4、打开ControlStation控制器电源（控制器开机电源见3.3各部分说明）1.4具体操纵本次项目VNX5500 for file 和 VNX5500 for unified 可以配备两个刀片（DataMover）以及一个控制站(Control Station)。

操纵步调：1. 验证每个机柜接线板的主开关/断路器是否处于打开状态。

如果要接通包含其他组件的机柜中的VNX5500的电源，请勿关闭机柜的断路器。

确保SPS开关处于关闭位置。

2. 确保 SP A的电源线拔出到SPS中，而且电源线固定扣也扣入到位。

3. 确保 SP B的电源线拔出到SPS A之外的另一电路上最近的配电装置(PDU)中，而且电源线固定扣也扣入到位。

在具有两个SPS的系统中，请将 SPB拔出到 SPS B中。

4. 验证连接每个 SPS 的电源线是否连接到适当的机柜接线板而且固定扣也扣入到位。

5. 验证全部 DAE的电源线是否已拔出到机柜的接线板中。

6. 打开SPS电源开关。

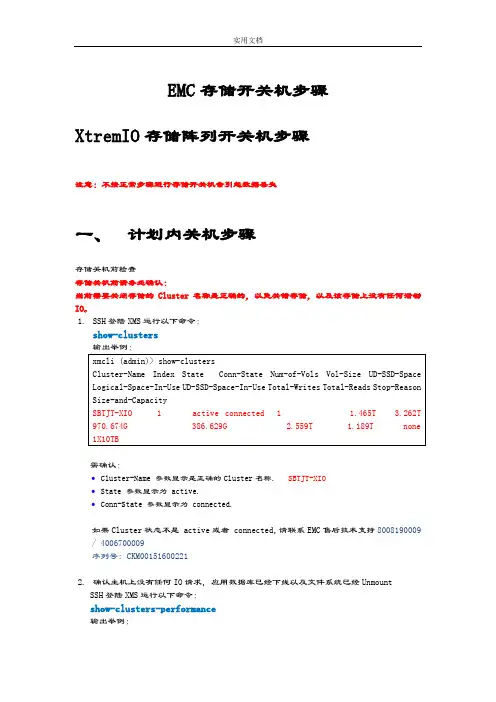

EMC存储开关机步骤XtremIO存储阵列开关机步骤注意：不按正常步骤进行存储开关机会引起数据丢失一、计划内关机步骤存储关机前检查存储关机前请务必确认：当前需要关闭存储的Cluster名称是正确的，以免关错存储，以及该存储上没有任何活动IO。

1.SSH登陆XMS运行以下命令：show-clusters需确认：•Cluster-Name 参数显示是正确的Cluster名称. SBTJT-XIO•State 参数显示为 active. •Conn-State 参数显示为 connected.如果Cluster状态不是 active或者 connected，请联系EMC售后技术支持8008190009 / 4006700009序列号:CKM001516002212.确认主机上没有任何IO请求，应用数据库已经下线以及文件系统已经UnmountSSH登陆XMS运行以下命令：show-clusters-performance输出举例：需确认：•IOPS显示为0SSH登陆XMS运行以下命令：show-targets-performance输出举例：需确认：•IOPS显示为03.关闭存储服务检查Cluster的状态，如果不是stopped或者active，请联系EMC售后技术支持，降低数据丢失的风险。

SSH登陆XMS执行以下命令：stop-cluster-unorderly选择YES执行完成输出显示：SSH登陆XMS运行以下命令：show-clusters确认cluster状态为stopped (unorderly)4.关闭存储硬件•检查cluster服务已经关闭•关闭PDU开关（需确认没有其他设备连接在这PDU上）•关闭BBU开关•关闭XMS开关硬件XMS如果关闭虚拟XMS需执行以下命令：shutdown-xms shutdown-type=machine二、紧急关机步骤（计划外）1.紧急情况按步骤拔出相应的电源连线该步骤只适用于用XMS无法正常关闭cluster的情况。

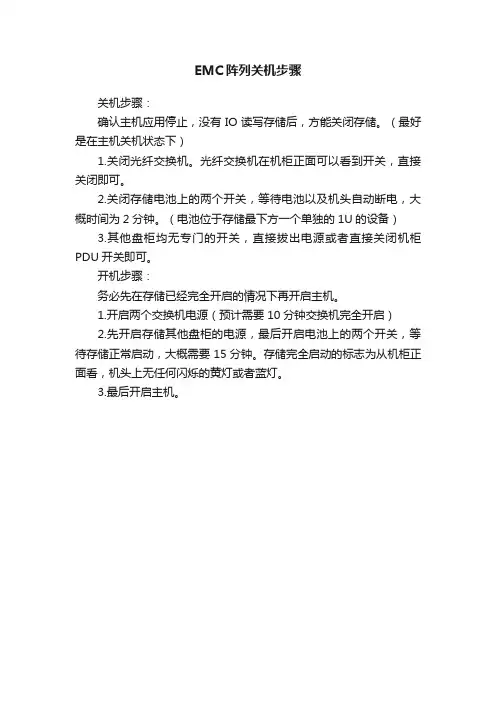

EMC阵列关机步骤
关机步骤：
确认主机应用停止，没有IO读写存储后，方能关闭存储。

（最好是在主机关机状态下）
1.关闭光纤交换机。

光纤交换机在机柜正面可以看到开关，直接关闭即可。

2.关闭存储电池上的两个开关，等待电池以及机头自动断电，大概时间为2分钟。

（电池位于存储最下方一个单独的1U的设备）
3.其他盘柜均无专门的开关，直接拔出电源或者直接关闭机柜PDU开关即可。

开机步骤：
务必先在存储已经完全开启的情况下再开启主机。

1.开启两个交换机电源（预计需要10分钟交换机完全开启）
2.先开启存储其他盘柜的电源，最后开启电池上的两个开关，等待存储正常启动，大概需要15分钟。

存储完全启动的标志为从机柜正面看，机头上无任何闪烁的黄灯或者蓝灯。

3.最后开启主机。

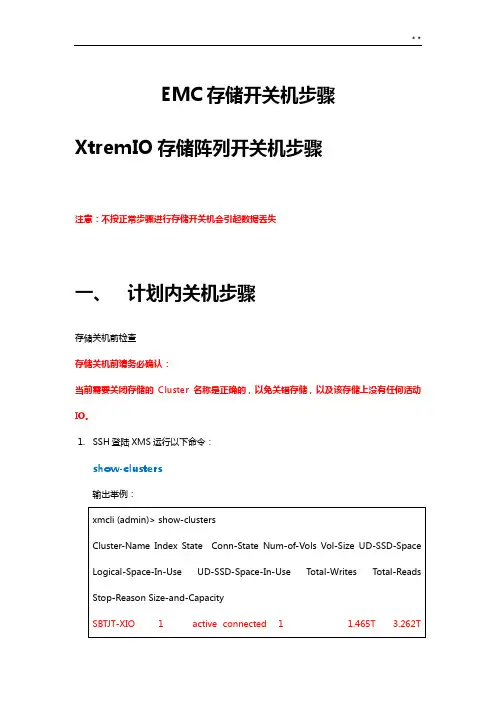

EMC存储开关机步骤XtremIO存储阵列开关机步骤注意：不按正常步骤进行存储开关机会引起数据丢失一、计划内关机步骤存储关机前检查存储关机前请务必确认：当前需要关闭存储的Cluster名称是正确的，以免关错存储，以及该存储上没有任何活动IO。

1.SSH登陆XMS运行以下命令：show-clusters输出举例：需确认：•Cluster-Name 参数显示是正确的Cluster名称. SBTJT-XIO•State 参数显示为active. •Conn-State 参数显示为connected.如果Cluster状态不是active或者connected，请联系EMC售后技术支持8008190009 / 4006700009序列号:CKM001516002212.确认主机上没有任何IO请求，应用数据库已经下线以及文件系统已经UnmountSSH登陆XMS运行以下命令：show-clusters-performance输出举例：需确认：•IOPS显示为0SSH登陆XMS运行以下命令：show-targets-performance输出举例：需确认：•IOPS显示为03.关闭存储服务检查Cluster的状态，如果不是stopped或者active，请联系EMC售后技术支持，降低数据丢失的风险。

SSH登陆XMS执行以下命令：stop-cluster-unorderly选择YES执行完成输出显示：SSH登陆XMS运行以下命令：show-clusters确认cluster状态为stopped (unorderly)4.关闭存储硬件•检查cluster服务已经关闭•关闭PDU开关（需确认没有其他设备连接在这PDU上）•关闭BBU开关•关闭XMS开关硬件XMS如果关闭虚拟XMS需执行以下命令：shutdown-xms shutdown-type=machine二、紧急关机步骤（计划外）1.紧急情况按步骤拔出相应的电源连线该步骤只适用于用XMS无法正常关闭cluster的情况。
