11-1 解1）由公式可知：轮齿的工作应力不变，则则，若，该齿轮传动能传递的功率11-2解由公式可知，由抗疲劳点蚀允许的最大扭矩有关系：设提高后的转矩和许用应力分别为、当转速不变时，转矩和功率可提高 69%。
11-3解软齿面闭式齿轮传动应分别验算其接触强度和弯曲强度。
（ 1）许用应力查教材表 11-1小齿轮45钢调质硬度：210～230HBS取220HBS；大齿轮ZG270-500正火硬度：140～170HBS，取155HBS。
查教材图 11-7，查教材图 11-10 , 查教材表 11-4取，故：（ 2）验算接触强度，验算公式为：其中：小齿轮转矩载荷系数查教材表11-3得齿宽中心距齿数比则：、，能满足接触强度。
（ 3）验算弯曲强度，验算公式：其中：齿形系数：查教材图 11-9得、则：满足弯曲强度。
11-4解开式齿轮传动的主要失效形式是磨损，目前的设计方法是按弯曲强度设计，并将许用应力降低以弥补磨损对齿轮的影响。
（ 1）许用弯曲应力查教材表11-1小齿轮45钢调质硬度：210～230HBS取220HBS；大齿轮45钢正火硬度：170～210HBS，取190HBS。
查教材图11-10得,查教材表 11-4 ，并将许用应用降低30%（ 2）其弯曲强度设计公式：其中：小齿轮转矩载荷系数查教材表11-3得取齿宽系数齿数，取齿数比齿形系数查教材图 11-9得、因故将代入设计公式因此取模数中心距齿宽11-5解硬齿面闭式齿轮传动的主要失效形式是折断，设计方法是按弯曲强度设计，并验算其齿面接触强度。
（ 1）许用弯曲应力查教材表 11-1，大小齿轮材料40Cr 表面淬火硬度：52～56HRC，取54HRC。
查教材图11-10得，查材料图11-7得。
查教材表11-4 ，因齿轮传动是双向工作，弯曲应力为对称循环，应将极限值乘 70%。
故（ 2）按弯曲强度设计，设计公式：其中：小齿轮转矩载荷系数查教材表11-3得取齿宽系数齿数，取齿数比齿形系数应将齿形系数较大值代入公式，而齿形系数值与齿数成反比，将小齿轮的齿形系数代入设计公式，查教材图 11-9得因此取模数（ 3）验算接触强度，验算公式：其中：中心距齿宽，取满足接触强度。
第11章 齿轮传动精选例题与解析例11-1 二级圆柱齿轮减速器，其中一级为直齿轮，另一级为斜齿轮。
试问斜齿轮传动应置于高速级还是低速级？为什么？若为直齿锥齿轮和圆柱齿轮组成减速器，锥齿轮传动应置于高速级还是低速级？为什么？答：在二级圆柱齿轮传动中，斜齿轮传动放在高速级，直齿轮传动放在低速级。
其原因有三点：1）斜齿轮传动工作平稳，在与直齿轮精度等级相同时允许更高的圆周速度，更适于高速。
2）将工作平稳的传动放在高速级，对下级的影响较小。
如将工作不很平稳的直齿轮传动放在高速级，则斜齿轮传动也不会平稳。
3）斜齿轮传动有轴向力，放在高速级轴向力较小，因为高速级的转矩较小。
由锥齿轮和斜齿轮组成的二级减速器，一般应将锥齿轮传动放在高速级。
其原因是：低速级的转矩较大，齿轮的尺寸和模数较大。
当锥齿轮的锥距R 和模数m 大时，加工困难，制造成本提高。
例11-2 一对齿轮传动，若按无限寿命考虑，如何判断其大小齿轮中哪个不易出现齿面点蚀？哪个不易发生齿根弯曲疲劳折断？答：一对齿轮的接触应力相等，哪个齿轮首先出现点蚀，取决于它们的许用接触应力][H σ，其中较小者容易出现齿面点蚀。
通常，小齿轮的硬度较大，极限应力lim σ较大，按无限寿命设计，小齿轮的许用接触应力][H σ 1 较大，不易出现齿面点蚀。
判断哪个齿轮先发生齿根弯曲疲劳折断，即比较两轮的弯曲疲劳强度，要比较两个齿轮的111][F Sa Fa Y Y σ和222][F Sa Fa YY σ，其比值较小者弯曲强度较高，不易发生轮齿疲劳折断。

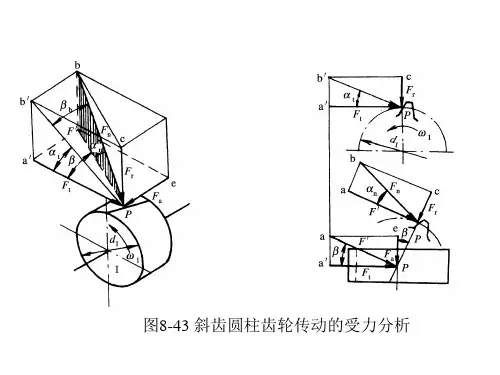

、例11-3 图示双级斜齿圆柱齿轮减速器，高速级：m n =2 mm ，z 1=22，z 2 =95，︒=20n α，a =120，齿轮1为右旋；低速级：m n = 3 mm ，z 3 =25，z 4=79，︒=20n α，a =160。
主动轮转速n 1=960 r/min ，转向如图，传递功率P = 4 kW ，不计摩擦损失，试：(1) 标出各轮的转向和齿轮2的螺旋线方向； (2) 合理确定3、4轮的螺旋线方向；(3) 画出齿轮2、3 所受的各个分力； (4) 求出齿轮3所受3个分力的大小。

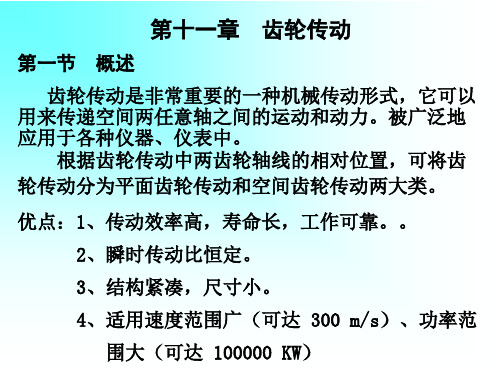

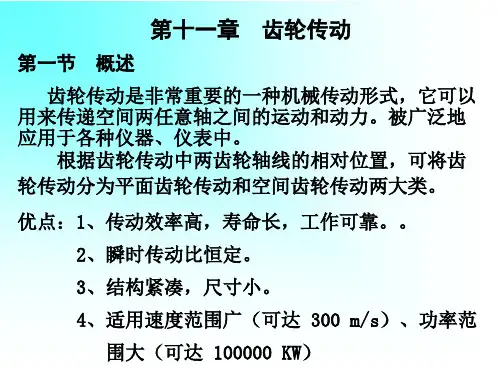

机械基础齿轮传动1. 简介齿轮传动是机械传动中常用的一种方式。
通过齿轮间的啮合，将动力传递给其他机械部件。
齿轮传动具有传动效率高、传动比稳定等特点，广泛应用于各种机械设备中。
2. 基本原理2.1 齿轮的分类齿轮按照齿面的形状可以分为直齿轮、斜齿轮、曲线齿轮等多种类型。
其中，直齿轮是最常见的一种类型，其齿面与齿轴平行。
斜齿轮则是齿面与齿轴呈角度，可以用来实现大范围的传动比变化。
2.2 齿轮的啮合原理齿轮传动的基本原理是齿轮之间的啮合。
当两个齿轮啮合时，齿轮上的齿将互相咬合，形成一个传递动力的系统。
通过选择合适的齿轮数量和齿轮的尺寸，可以实现不同的传动比。
2.3 传动比的计算传动比可以通过计算两个齿轮的齿数比值来确定。
传动比的计算公式如下：传动比 = 驱动齿轮的齿数 / 被动齿轮的齿数例如，如果驱动齿轮有40齿，被动齿轮有20齿，则传动比为2:1。
3. 齿轮传动的应用齿轮传动广泛应用于各种机械设备中，包括汽车、机床、重型机械等。
以下是齿轮传动的几个常见应用场景：3.1 汽车变速器汽车变速器是齿轮传动的典型应用之一。
通过改变不同齿轮之间的传动比，可以实现汽车的不同行驶速度。
例如，低速行驶时使用较小的齿轮传动比，以提供更大的扭矩和爬坡能力。
3.2 机床传动在机床上，齿轮传动被广泛用于传递动力和实现不同运动速度。
例如，齿轮传动可以将电机的高速旋转转换为工作台的低速运动，从而提供更大的精度和稳定性。
3.3 纺织机械传动纺织机械通常需要同时实现多个不同的运动方式，例如旋转、上下运动等。
齿轮传动可以根据需要实现不同的运动组合，满足纺织机械的工艺要求。
4. 齿轮传动的优缺点4.1 优点齿轮传动具有以下几个优点：•传动效率高：齿轮传动的传动效率通常在95%以上，较高的效率可以减少能量损耗。
•传动比稳定：齿轮传动通过确定齿轮的齿数来确定传动比，因此传动比较为稳定，不受外界影响。
•轴线传递能力强：齿轮传动能够传递较大的扭矩，适合传递大功率的动力。
