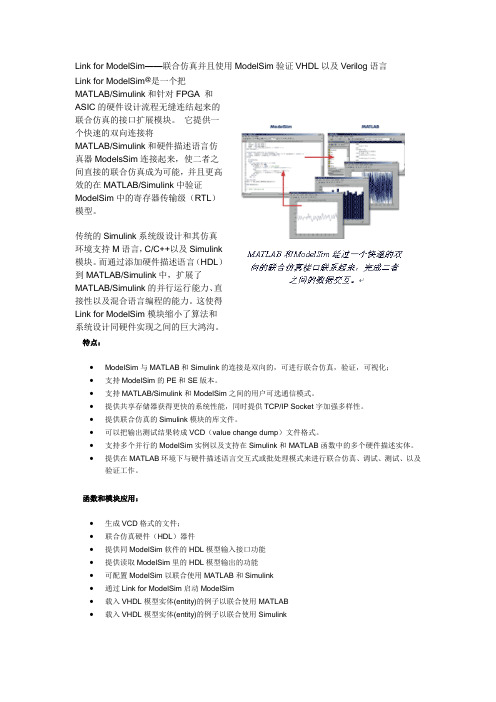

Link for ModelSim——联合仿真并且使用ModelSim验证VHDL以及Verilog语言Link for ModelSim@是一个把MATLAB/Simulink和针对FPGA 和ASIC的硬件设计流程无缝连结起来的联合仿真的接口扩展模块。
它提供一Array个快速的双向连接将MATLAB/Simulink和硬件描述语言仿真器ModelsSim连接起来，使二者之间直接的联合仿真成为可能，并且更高效的在MATLAB/Simulink中验证ModelSim中的寄存器传输级（RTL）模型。
传统的Simulink系统级设计和其仿真环境支持M语言，C/C++以及Simulink模块。
而通过添加硬件描述语言（HDL）到MATLAB/Simulink中，扩展了MATLAB/Simulink的并行运行能力、直接性以及混合语言编程的能力。
这使得Link for ModelSim模块缩小了算法和系统设计同硬件实现之间的巨大鸿沟。
特点：∙ModelSim与MATLAB和Simulink的连接是双向的，可进行联合仿真，验证，可视化；∙支持ModelSim的PE和SE版本。
∙支持MATLAB/Simulink和ModelSim之间的用户可选通信模式。
∙提供共享存储器获得更快的系统性能，同时提供TCP/IP Socket字加强多样性。
∙提供联合仿真的Simulink模块的库文件。
∙可以把输出测试结果转成VCD（value change dump）文件格式。
∙支持多个并行的ModelSim实例以及支持在Simulink和MATLAB函数中的多个硬件描述实体。
∙提供在MATLAB环境下与硬件描述语言交互式或批处理模式来进行联合仿真、调试、测试、以及验证工作。
函数和模块应用：∙生成VCD格式的文件；∙联合仿真硬件（HDL）器件∙提供同ModelSim软件的HDL模型输入接口功能∙提供读取ModelSim里的HDL模型输出的功能∙可配置ModelSim以联合使用MATLAB和Simulink∙通过Link for ModelSim启动ModelSim∙载入VHDL模型实体(entity)的例子以联合使用MATLAB∙载入VHDL模型实体(entity)的例子以联合使用Simulink∙对Verilog代码进行打包封装函数和模块支持联合仿真以及对VHDL和Verilog语言设计验证，以此将MATLAB 、Simulink、ModelSim联合起来进行仿真。
matlab中各种数据的读取
在MATLAB中，可以使用不同的函数来读取各种类型的数据。
以下是一些常用的数据读取函数：
1. 读取文本文件：
- `textread`：读取格式化的文本文件。
- `fscanf`：按指定格式读取文本文件。
- `importdata`：读取文本文件，并将数据存储在结构体中。
2. 读取电子表格文件：
- `xlsread`：读取 Microsoft Excel 文件。
- `readtable`：读取 Excel、CSV 或者其他格式的表格文件，并将数据存储在表格对象中。
3. 读取图象文件：
- `imread`：读取图象文件，并将其存储为图象矩阵。
- `dicomread`：读取 DICOM 文件，并将其存储为图象矩阵。
4. 读取音频文件：
- `audioread`：读取音频文件，并将其存储为音频信号向量。
5. 读取视频文件：
- `VideoReader`：创建一个视频阅读器对象，用于逐帧读取视频文件。
6. 读取二进制文件：
- `fread`：按指定格式读取二进制文件，并将数据存储在矩阵中。
以上只是一些常用的数据读取函数，MATLAB还提供了许多其他函数，用于读取和处理各种类型的数据。
具体的使用方法可以参考MATLAB的文档或者在线匡助。
verilogfifo读写详细讲解FIFO是一种先进先出的数据结构，其全称为First-In-First-Out。
在Verilog中，可以使用以下代码实现FIFO的读写操作。
首先，我们需要定义FIFO的模块。
如下所示：```verilogmodule fifo #(parameter DATA_WIDTH = 8) (input clk, // 时钟信号input reset, // 复位信号input read, // 读使能信号input write, // 写使能信号input [DATA_WIDTH-1:0] data_in, // 输入数据output reg [DATA_WIDTH-1:0] data_out, // 输出数据output reg empty, // FIFO为空信号output reg full // FIFO为满信号);```在FIFO的模块中，我们定义了以下信号：clk表示时钟信号，reset表示复位信号，read表示读使能信号，write表示写使能信号，data_in表示输入数据，data_out表示输出数据，empty表示FIFO为空信号，full表示FIFO为满信号。
在模块的内部，我们可以使用一个或多个寄存器来实现FIFO的功能。
在这里，我们使用两个寄存器data_reg和next_data_reg来存储数据，使用两个计数器empty_count和full_count来记录FIFO的空和满状态。
```verilogreg [DATA_WIDTH-1:0] data_reg; // 数据寄存器reg [DATA_WIDTH-1:0] next_data_reg; // 下一个数据寄存器reg [DATA_WIDTH-1:0] data_out_reg; // 输出数据寄存器reg empty_count; // 空计数器reg full_count; // 满计数器```接下来，我们定义FIFO的行为。
matlab文件操作总结MATLAB是一种高级编程语言和交互式环境，主要用于数值计算、分析和可视化。
MATLAB也可以用于文件操作，包括读取、写入和修改文件。
下面是一些基本的MATLAB文件操作总结：1. 读取文件：使用`fopen`函数打开文件，使用`fread`或`fscanf`函数读取文件内容。
示例：```matlab`fileID = fopen('','r'); % 打开文件data = fread(fileID,'%f'); % 读取数据，假设文件包含浮点数fclose(fileID); % 关闭文件````2. 写入文件：使用`fopen`函数打开文件，使用`fwrite`或`fprintf`函数写入文件内容。
示例：```matlab`fileID = fopen('','w'); % 打开文件以写入fwrite(fileID,data); % 写入数据到文件fclose(fileID); % 关闭文件````3. 追加到文件：使用`fopen`函数以追加模式打开文件，然后使用`fprintf`或`fwrite`函数写入数据。
示例：```matlab`fileID = fopen('','a'); % 打开文件以追加数据fprintf(fileID,'%f\n',newData); % 写入新数据到文件fclose(fileID); % 关闭文件````4. 处理文本文件：使用文本编辑器打开并处理文本文件。
MATLAB中的字符串变量可以用来表示和处理文本数据。
5. 二进制文件操作：MATLAB也支持二进制文件的读取和写入。
这通常涉及使用特定的格式说明符（例如'%f'表示浮点数），以及考虑字节顺序（大端或小端）。
6. 文件和路径管理：MATLAB提供了许多用于管理文件和路径的函数，例如`dir`, `pwd`, `cd`, `readdir`, `delete`, `move`, `copy`, `exist`等。

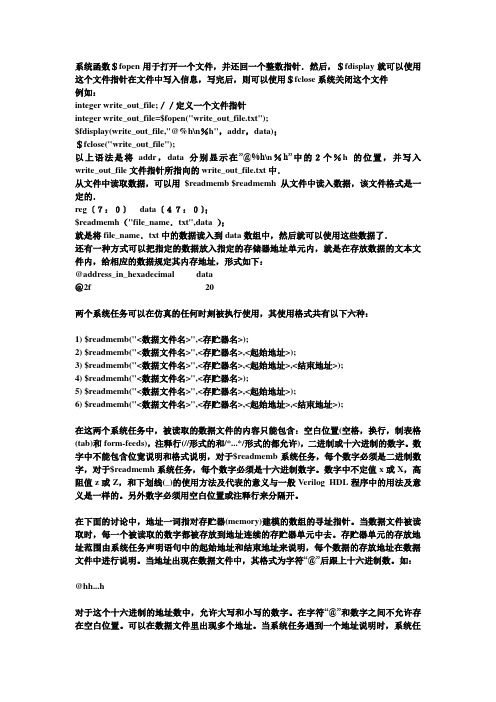

系统函数＄fopen用于打开一个文件，并还回一个整数指针．然后，＄fdisplay就可以使用这个文件指针在文件中写入信息，写完后，则可以使用＄fclose系统关闭这个文件例如：integer write_out_file;／／定义一个文件指针integer write_out_file=$fopen("write_out_file.txt");$fdisplay(write_out_file,"@%h\n％h"，addr，data)；＄fclose("write_out_file");以上语法是将addr，data分别显示在”@%h\n％h”中的２个％h的位置，并写入write_out_file文件指针所指向的write_out_file.txt中．从文件中读取数据，可以用$readmemb $readmemh 从文件中读入数据，该文件格式是一定的．reg〔７：０〕data〔４７：０〕；$readmemh（"file_name．txt",data ）；就是将file_name．txt中的数据读入到data数组中，然后就可以使用这些数据了．还有一种方式可以把指定的数据放入指定的存储器地址单元内，就是在存放数据的文本文件内，给相应的数据规定其内存地址，形式如下：@address_in_hexadecimal data＠2f20两个系统任务可以在仿真的任何时刻被执行使用，其使用格式共有以下六种：1) $readmemb("<数据文件名>",<存贮器名>);2) $readmemb("<数据文件名>",<存贮器名>,<起始地址>);3) $readmemb("<数据文件名>",<存贮器名>,<起始地址>,<结束地址>);4) $readmemh("<数据文件名>",<存贮器名>);5) $readmemh("<数据文件名>",<存贮器名>,<起始地址>);6) $readmemh("<数据文件名>",<存贮器名>,<起始地址>,<结束地址>);在这两个系统任务中，被读取的数据文件的内容只能包含：空白位置(空格，换行，制表格(tab)和form-feeds)，注释行(//形式的和/*...*/形式的都允许)，二进制或十六进制的数字。
本技术支持指南主要处理：ASCII, binary, and MAT files.要得到MATLAB中可用来读写各种文件格式的完全函数列表，可以键入以下命令：help iofunMATLAB中有两种文件I/O程序：high level and low level.High level routines:包括现成的函数，可以用来读写特殊格式的数据，并且只需要少量的编程。
Low level routines:可以更加灵活的完成相对特殊的任务，需要较多的额外编程。
High level routines 包括现成的函数，可以用来读写特殊格式的数据，并且只需要少量的编程。
举个例子，如果你有一个包含数值和字母的文本文件（text file）想导入MATLAB，你可以调用一些low level routines自己写一个函数，或者是简单的用TEXTREAD函数。
使用high level routines的关键是：文件必须是相似的（homogeneous），换句话说，文件必须有一致的格式。
下面的段落描述一些high level file I/O routines并给出一些例子帮助理解概念。
LOAD/SAVE主要的high level file I/O routines 是LOAD和SAVE函数。
LOAD可以读MAT-file data或者用空格间隔的格式相似的ASCII data. SAVE可以将MATLAB变量写入MAT-file格式或者空格间隔的ASCII data。
大多数情况下，语法相当简单。
下面的例子用到数值由空格间隔的ASCIIfile sample_file.txt：1 5 4 16 85 43 26 86 8 4 32 190 7 8 7 65 9 81 2 3Example:用LOAD and SAVE 读写数据CODE:% Load the file to the matrix, M :M = load('sample_file.txt')% Add 5 to M :M = M +5% Save M to a .mat file called 'sample_file_plus5.mat':save sample_file_plus5 M% Save M to an ASCII .txt file called 'sample_file_plus5.txt' :save sample_file_plus5.txt M -asciiUIGETFILE/UIPUTFILEUIGETFILE/UIPUTFILE是基于图形用户界面（GUI）的。
MATLAB批量读取文件的两种方法第一种方法是使用`dir`函数获取文件夹中的所有文件名，然后使用`load`函数逐个读取文件。
以下是具体的步骤：1. 使用`dir`函数获取文件夹中的所有文件名，该函数的语法为`filelist = dir(folder_path)`，其中`folder_path`是待读取文件的文件夹路径，`filelist`是一个结构体数组，包含文件夹中所有文件名的信息。
2. 使用循环遍历`filelist`，并使用`load`函数逐个读取文件。
`load`函数的语法为`data = load(file_path)`，其中`file_path`是文件的路径，`data`是读取的数据。
以下是一个示例代码：```matlabfolder_path = '文件夹路径';filelist = dir(folder_path);for i=3:length(filelist)file_path = fullfile(folder_path, filelist(i).name);data = load(file_path);%处理读取的数据%...end```第二种方法是使用`readtable`函数批量读取文件，并将读取的数据存储在一个cell数组中。
以下是具体的步骤：1. 使用`dir`函数获取文件夹中的所有文件名。
2. 使用循环遍历文件夹中的每个文件，并使用`readtable`函数读取文件。
`readtable`函数的语法为`data = readtable(file_path)`，其中`file_path`是文件的路径，`data`是读取的数据。
3. 将读取的数据存储在一个cell数组中。
以下是一个示例代码：```matlabfolder_path = '文件夹路径';filelist = dir(folder_path);data_cell = cell(length(filelist)-2, 1);for i=3:length(filelist)file_path = fullfile(folder_path, filelist(i).name);data = readtable(file_path);data_cell{i-2} = data;end```这两种方法可以根据实际情况选择使用。
Matlab中的文件读写操作方法与实例简介：在Matlab的开发环境中，文件读写是非常常见和重要的操作。
无论是读取外部文件的数据进行处理，还是将Matlab计算结果保存为外部文件，文件读写操作是必不可少的。
本文将详细介绍Matlab中的文件读写操作方法，并提供一些实例供读者参考。
一、文件读取操作方法1. readtable函数readtable函数可以用来读取以表格形式存储的数据文件，例如Excel文件或CSV文件。
该函数的基本用法如下：```data = readtable('filename');```其中，'filename'为待读取的文件名，以单引号括起来。
读取后的数据将存储在变量data中。
2. dlmread函数dlmread函数用于读取以定界符分隔的文本文件，例如由空格或逗号分隔的数据文件。
该函数的基本用法如下：```data = dlmread('filename');```其中，'filename'为待读取的文件名，同样需要用单引号括起来。
读取后的数据将存储在变量data中。
3. fopen和fscanf函数如果需要按照自定义的格式读取文件，可以使用fopen和fscanf函数。
fopen函数用于打开文件，fscanf函数用于按照指定格式读取文件中的内容。
示例代码如下：```fid = fopen('filename', 'r');data = fscanf(fid, 'format');fclose(fid);```其中，'filename'为待读取的文件名，'format'为读取的格式，可以根据实际情况进行设定。
读取后的数据将存储在变量data中。
二、文件写入操作方法1. writetable函数writetable函数可以将Matlab中的表格数据保存为外部文件，例如Excel文件或CSV文件。
在Verilog中，实现I2C（Inter-Integrated Circuit）读写操作需要定义I2C的接口信号，包括SCL（Serial Clock Line）和SDA（Serial Data Line），以及根据具体需求定义其他控制信号。
以下是一个简单的Verilog代码示例，实现I2C写操作：verilog复制代码module i2c_write (input wire scl,input wire sda,input wire start,input wire write_bit,input wire [7:0] data,output reg ack);reg [7:0] ack_data;reg ack_flag;always @(posedge scl) beginif (start) beginack_flag <= 1'b0;ack_data <= 8'h00;end else if (write_bit) beginack_data <= data;ack_flag <= 1'b1;endendassign ack = ack_flag & ~sda;endmodule在上述代码中，scl和sda是I2C总线的时钟线和数据线，start信号表示开始信号，write_bit信号表示当前是写操作，data是写入的数据，ack是应答信号。
