线路工程分部工程质量评级统计(线统1)

线路工程评级记录样表及填写说明（参考）蒙东建设部.金连勇线路工程施工验评表格填写说明一、总的说明1根据《1000kV架空电力线路工程施工质量及评定规程》附录A、B(规范性附录)，线路工程检查记录共2种表格形式,检查及评级记录共17种表格形式。

原则上，检查记录不进行质量评定，检查及评级记录须进行质量评定，检查记录、检查及评级记录均须归档移交。

1.1线路工程常用施工记录共21种表格形式，其中:路径复测记录1种，普通基础分坑及开挖检查记录1种，土石方验评记录1种，基础记录4种，铁塔记录1种，架线记录10种，接地安装记录2种，线路防护设施记录1种。

本填写说明对该21种施工记录表格的填写作出了具体的规定。

2记录表中填写的桩号为线路杆塔明细表中给定的铁塔桩号。

施工时，若运行塔号尚未排定，可先不填，待运行塔号正式排定后再统一填写。

记录表中填写的施工桩号应与杆塔明细表中的铁塔桩号一致。

例如：T1、N12等。

3记录表中填写的塔型(铁塔型式)应与线路杆塔明细表中一致。

例如：ZMP21-63、ZMQ2-60、JTP1-42等。

4施工、检查日期应分别填写单元工程最后完成施工日期和自检日期，施工、检查日期应填写完整。

例如：2007年7月18日5“施工基面”栏主要填写基础基面处理情况，如基础降低基面500mm，则填写“-500”,如基础基面不需处理，则填写“0”。

6“基础型式”栏分别填写基础配置表中规定的4只基础腿的基础型式。

“基础型式”栏内的A、B、C、D仅说明A、B、C、D4只基础腿的基础型式的具体填写位置，表格填写时，应将A、B、C、D字样去除。

7线路前进方向应以设计文件中明确的线路前进方向为准，并以此分“前、后、左、右”及“送电侧、受电侧”。

例如:填写说明1、施工只填“施工桩号”，“运行塔号”空白；2、数据单位统一为毫米（mm）；3、塔型、呼高分开填写入“塔型”及“呼高”栏；4、“基础型号”填写相应基础型号，“基础施工面”填写“中心桩标高”；5、“基坑根开及对角线尺寸”一栏，对于高低腿基础应全部填写为相应的半根开相加形式，如“8388+7956”；6、“基础坑深”设计值应按照设计图纸要求填写。

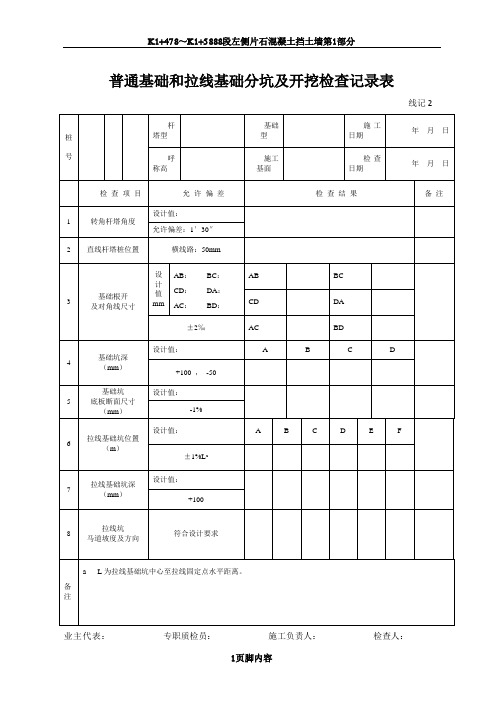

普通基础和拉线基础分坑及开挖检查记录表线记2现浇铁塔基础检查及评级记录现浇铁塔拉线（含锚杆拉线）基础检查及评级记录装配式基础检查及评级记录混凝土电杆塔基础检查及评级记录岩石、掏挖铁塔基础检查及评级记录自立式铁塔组立检查及评级记录拉线铁塔组立检查及评级记录K1+478～K1+5888段左侧片石混凝土挡土墙第1部分混凝土电杆组立检查及评级记录路径复测记录表业主代表：专职质检员：施工负责人：检查人：13页脚内容（在桩位移中：方向全填为‘向内角’；位移值按下列数据填写：0~15°（20~30）15~30°（40~50）30~45（60~80）45~60°（90~110）14页脚内容杆塔拉线压接管施工检查及评级记录导、地线展放施工检查及评级记录导、地线直线爆压管施工检查及评级记录业主代表：专职质检员：施工负责人：检查人：17页脚内容线线3业主代表：专职质检员：施工负责人：检查人：18页脚内容导、地线直线液压管施工检查及评级记录19页脚内容K1+478～K1+5888段左侧片石混凝土挡土墙第1部分业主代表：专职质检员：施工负责人：检查人：导、地线耐张液压管施工检查及评级记录K1+478～K1+5888段左侧片石混凝土挡土墙第1部分业主代表：专职质检员：施工负责人：检查人：K1+478～K1+5888段左侧片石混凝土挡土墙第1部分紧线施工检查及评级记录(耐张段)业主代表：专职质检员：施工负责人：检查人：K1+478～K1+5888段左侧片石混凝土挡土墙第1部分附件安装施工检查及评级记录业主代表专职质检员：施工负责人：检查人对地、风偏开方对地距离检查及评级记录业主代表：专职质检员：施工负责人：检查人：交叉跨越检查及评级记录业主代表：专职质检员：施工负责人：检查人：接地装置施工检查及评级记录业主代表专职质检员：施工负责人：检查人：线路防护设施检查及评级记录业主代表专职质检员：施工负责人：检查人：单位工程质量评级统计表分部工程质量评级统计表你还很年轻，将来你会遇到很多人，经历很多事，得到很多，也会失去很多，但无论如何，有两样东西你绝不能丢弃。

、中国南方电网专用表格3、1 110KV〜500KV送变电工程质量检验及评定标准第1部分送电工程附录A （规范性附录）复测、分坑、验槽及杆塔号对照表表A.1路径复测记录表（线记1）表A.2被跨越物及地形凸起点测量记录表（线记2）表A.3普通（掏挖）基础和拉线基础分坑及开挖检查记录表（线记3）表A.4地基基坑（槽）检查记录表（线记4）表A.5杆塔号对照表（线记5）附录B （规范性附录）线路工程施工质量检查及评级记录表表B.1现浇、掏挖（等高）铁塔基础检查及评级记录（线基1）表B.2现浇、掏挖（不等高）铁塔基础检查及评级记录（线基2）表B.3铁塔拉线（含锚杆）基础检查及记录（线基3）表B.4岩石铁塔基础检查及评级记录（线基4）表B.5混凝土电杆基础检查及评级记录（线基5）表B.6角钢插入式（等高）基础检查及评级记录（线基6）表B.7角钢插入式（不等高）基础检查及评级记录（线基7）表B.8灌注桩基础桩身检查及评级记录（线基8）表B.9灌注桩基础承台、连梁检查及评级记录表（线基9）表B.10贯入桩基础检查及评级记录（线基10）表B.11挖孔桩基础检查及评级记录（线基11）表B.12自立式铁塔组立检查及评级记录（线塔1）表B.13拉线铁塔组立检查及评级记录（线塔2）表B.14铁塔拉线压接管施工检查及评级记录（线塔3）表B.15混凝土电杆组立检查及评级记录（线塔4）表B.16自立式钢管杆组立检查及评级记录（线塔5）表B.17导、地线展放施工检查及评记录表（线线1）表B.18导、地线直线液压管施工检查及评级记录（线线2）表B.19导、地线耐张液压管施工检查及评级记录（线线3）表B.20导地线紧线施工检查及评级记录（线线4）表B.21导地线附件安装施工检查及评级记录（线线5）表B.22对地、风偏开方对地距离检查及评级记录（线线6）表B.23交叉跨越检查及评级记录（线线7）表B.24复合光缆OPGV展放施工检查及评级记录（线光1）表B.25复合光缆OPGWS线施工检查及评级记录（线光2）表B.26复合光缆OPGV附件安装施工检查及评级记录（线光3）表B.27复合光缆OPGV现场开盘测试报告（线光4）表B.28复合光缆OPGW接头衰减测试报告（线光5）表B.29复合光缆OPGWf芯衰减测试报告（线光6）表B.30接地装置施工检查及评级记录（线地1）表B.31线路防护设施一览表（线防1）附录C （规范性附录）送电线路工程施工质量评级统计表表C.1分部工程质量评级统计表（线统1）表C.2单位工程质量评级统计表（线统2）3、2 110KV〜500KV送变电工程质量检验及评定标准第2部分变电电气安装工程5电气装置安装工程竣工资料总的部分电气装置安装工程竣工资料总的部分（封皮）电气装置安装工程竣工资料总卷册说明电气装置安装工程竣工资料总目次Q/ CGS表0.1参与本工程电气测量仪表检定计量检定员登记表Q/ CGS表0.2本工程电气装置安装、调试用计量器具登记表Q/ CGS表0.3工程设备、材料出厂试验报告及合格证登记表Q/ CGS表0.4工程设计变更及材料代用通知单登记表Q/ CGS表0.5-1 设备缺陷通知单Q/ CGS表0.5-2 设备缺陷处理报告单Q7 CGS表0.6工程质量验评汇总表6号主变压器系统设备安装主变压器系统设备安装单位工程资料核查项目表Q/ CSG表1.0.1变压器运输冲击记录Q/ CSG表1.0.2变压器破压前气体压力检查记录Q/ CSG表1.0.3变压器绝缘油试验记录Q/ CSG表1.0.4变压器气体继电器检验记录Q/ CSG表1.0.5主变压器器身检查（隐蔽）签证记录Q /CSG表1.0.6主变压器冷却器密封试验签证记录Q/ CSG表1.0.7变压器真空注油及密封试验签证记录Q/ CSG表1.0.8导线液压施工检查记录Q/ CSG表1.0.9箱柜基础检查记录Q/ CSG表 1.10_号主变压器带电试运行质量检验评定（签证）表Q/ CSG表1.1主变压器安装分部工程质量验收评定表Q/ CSG表1.1.1主变压器本体安装分项工程质量检验评定表Q/ CSG表1.1.2主变压器器身检查分项工程质量检验评定表Q/ CSG表1.1.3主变压器附件安装分项工程质量检验评定表Q/ CSG表1.1.4主变压器注油及密封试验分项工程质量检验评定表Q/ CSG表1.1.5主变压器整体检查分项工程质量检验评定表Q/ CSG表1.2 _号主变压器系统附属设备安装分部工程质量验收评定表Q/ CSG表1.2.1中性点隔离开关安装分项工程质量检验评定表Q/ CSG表1.2.2中性点电流互感器安装分项工程质量检验评定表Q/ CSG表1.2.3中性点避雷器安装分项工程质量检验评定表Q/ CSG表1.2.4支柱绝缘子安装分项工程质量检验评定表Q/ CSG表125-1 中性点管形母线安装分项工程质量检验评定表Q/ CSG表125-2 中性点软母线安装分项工程质量检验评定表Q/ CSG表1.2.6中性点消弧线圈安装分项工程质量检验评定表Q/ CSG表1.2.7控制柜及端子箱安装分项工程质量检验评定表Q/ CSG表1.2.8二次回路检查及接线分项工程质量检验评定表Q/ CSG表1_号主变压器系统设备安装单位工程质量验收评定表_号主变压器系统设备安装单位工程竣工资料（封皮）_号主变压器系统设备安装单位工程竣工资料卷内目次7保护、控制及直流设备安装保护、控制及直流设备安装单位工程竣工资料（封皮）保护、控制及直流设备安装单位工程竣工资料卷内目录保护、控制及直流设备安装单位工程资料核查项目表Q/ CSG表2.0.1X号蓄电池组（第X次）充电记录Q /CSG表2.0.2 X号蓄电池组充、放电特性曲线Q/ CSG表2.0.3X号蓄电池组充、放电特性曲线Q/ CSG表2.0.4X号蓄电池组充、放电检查签证Q/ CSG表2.0.5箱柜基础检查记录Q/ CSG表2保护、控制及直流设备安装单位工程质量验收评定表Q/ CSG表2.1主控室、继电器室设备安装分部工程质量验收评定表Q/ CSG表2.1.1控制屏、保护屏安装分项工程质量检验评定表Q/CSG表2.1.3二次回路检查及接线分项工程质量检验评定表Q/CSG表2.2蓄电池组安装分部工程质量验收评定表Q/CSG表2.2.1蓄电池台架、屏柜安装分项工程质量检验评定表Q/CSG表2.2.2蓄电池安装分项工程质量检验评定表Q/CSG表2.2.3蓄电池充、放电分项工程质量检验评定表8 _KV配电装置安装KV配电装置安装单位工程竣工资料（封皮）_KV配电装置安装单位工程竣工资料卷内目次KV配电装置安装单位工程资料核查项目表Q/CSG表3.0.1新SF6气体抽样检验记录Q /CSG表3.0.2断路器安装调整记录Q /CSG表3.0.3（设备名称、编号）隔离开关、负荷开关调整记录Q /CSG表3.0.4导线液压施工检查记录Q /CSG表3.0.5高压配电柜母线检查隐蔽前（签证）记录Q /CSG表3.0.6箱柜基础检查记录Q / CSG表3 _KV配电装置安装单位工程质量验收评定表Q /CSG表3.1主母线及旁路母线安装分部工程质量验收评定表Q /CSG表3.1.1悬式绝缘子串安装分项工程质量检验评定表Q /CSG表3.1.2支柱绝缘子安装分项工程质量检验评定表Q /CSG表3.1.3软母线安装分项工程质量检验评定表Q /CSG表3.1.4管形母线安装分项工程质量检验评定表Q/CSG表3.1.5接地隔离开关安装分项工程质量检验评定表Q7 CSG表3.2电压互感器及避雷器安装分部工程质量验收评定表Q/ CSG表3.2.1避雷器安装分项工程质量检验评定表Q7 CSG表3.2电压互感器及避雷器安装分部工程质量验收评定表Q / CSG 表 3.3.10 端子箱安装 分项工程质量检验评定表Q / CSG 表 322-1 油浸式互感器安装分项工程质量检验评定表Q / CSG 表 322-2 SF6 互感器安装 分项工程质量检验评定表 Q / CSG 表 3.2.3 隔离开关安装分项工程质量检验评定表Q / CSG 表 3.2.4 支柱绝缘子安装分项工程质量检验评定表Q / CSG 表 3.2.5 引下线及设备连线安装分项工程质量检验评定表Q / CSG 表 3.2.6 端子箱安装分项工程质量检验评定表Q / CSG 表 3.2.7二次回路检查及接线分项工程质量检验评定表 Q / CSG 表 3.3进出线（含母联、分段及旁路）间隔安装分部工程质量验收评定表 Q / CSG 表 3.3.1隔离开关安装分项工程质量检验评定表Q / CSG 表 3.3.3-2 SF 电流互感器安装Q / CSG 表 3.3.4避雷器安装分项工程质量检验评定表Q / CSG 表 3.3.5穿墙套管安装分项工程质量检验评定表Q / CSG 表 3.3.6支柱绝缘子安装分项工程质量检验评定表Q / CSG 表 3.3.7-1 软母线安装分项工程质量检验评定表Q / CSG 表 3.3.7-2 管形母线安装分项工程质量检验评定表Q / CSG 表 3.3.8引下线及设备连线安装分项工程质量检验评定表Q /CSG 表 3.3.9-1 油浸式电压互感器安装 分项工程质量检验评定表 Q / CSG 表 3.3.9-2 SF 电压互感器安装 分项工程质量检验评定表Q / CSG 表 3.3.2.1(Y) SF断路器安装 分项工程质量检验评定表 Q7 CSG 表 3.3.2.1(T) SF断路器安装 分项工程质量检验评定表 Q / CSG 表 3.3.2-1(Q) SF断路器安装 分项工程质量检验评定表 Q / CSG 表 332-2罐式SF6断路器安装 分项工程质量检验评定表 Q / CSG 表 332-3 屋外少油断路器安装 分项工程质量检验评定表Q / CSG 表 3.3.3-1 油浸式电流互感器安装 分项工程质量检验评定表分项工程质量检验评定表Q/ CSG表3.3.11二次回路检查及接线分项工程质量检验评定表Q/ CSG表3.4 _KV配电柜安装分部工程质量验收评定表Q/ CSG表341-1 手车式高压成套配电柜安装分项工程质量检验评定表Q/ CSG表3.4.1-2 固定式高压成套配电柜安装分项工程质量检验评定表Q/ CSG表3.4.2硬母线安装分项工程质量检验评定表Q/ CSG表3.4.3真空断路器检查分项工程质量检验评定表Q/CSG表3.4.4二次回路检查及接线分项工程质量检验评定表Q/ CSG表3.5限流电抗器安装分部工程质量验收评定表Q/ CSG表3.5.1 母线安装分项工程质量检验评定表Q/ CSG表3.5.2 穿墙套管安装分项工程质量检验评定表Q/ CSG表3.5.3 限流电抗器安装分项工程质量检验评定表Q/ CSG表3.5.4 支柱绝缘子安装分项工程质量检验评定表Q/ CSG表3.10 _KV配电装置带电试运行分部工程质量检验评定（签证）表9 _KV封闭式组合电器安装KV封闭式组合电器安装单位工程竣工资料卷内目次KV封闭式组合电器安装单位工程资料核查项目表Q7CSG表4.0.1新SF 气体抽样检验记录Q/ CSG表4.0.2封闭式组合电器安装及调整记录Q /CSG表4.0.3封闭式组合电器隔气室气体密封试验记录Q /CSG表4.0.4封闭式组合电器隔气室气体湿度检测记录Q /CSG表4.0.5导线液压施工检查记录Q /CSG表4.0.6箱柜基础检查记录表Q/ CSG表4 KV封闭式组合电器安装单位工程质量验收评定表Q / CSG表4.1 KV封闭式组合电器检查安装分部工程质量验收评定表Q / CSG表4.1.1基础检查及设备支架安装分项工程质量检验评定表Q /CSG表4.1.2封闭式组合电器本体检查安装分项工程质量检验评定表Q / CSG表4.1.3-1 电压互感器安装分项工程质量检验评定表Q / CSG表4.1.3-2 避雷器安装分项工程质量检验评定表Q/CSG表4.2 _KV封闭式组合电器配套设备安装分部工程质量验收评定表Q/CSG表4.2.1-1 油浸式电压（电流）互感器安装分项工程质量检验评定表Q /CSG表4.2.1-2 SF 电压（电流）互感器安装分项工程质量检验评定表Q /CSG表4.2.2避雷器安装分项工程质量检验评定表Q /CSG表4.2.3引下线及设备连线安装分项工程质量检验评定表Q /CSG表4.2.4 悬式绝缘子串安装分项工程质量检验评定表Q /CSG表4.3 _KV封闭式组合电器控制设备安装分部工程质量验收评定表Q /CSG表4.3.1控制柜及端子箱安装分项工程质量检验评定表Q /CSG表4.3.2二次回路检查及接线分项工程质量检验评定表Q /CSG表4.10 _KV封闭式组合电器带电试运行分部工程质量检验评定（签证）表_KV封闭式组合电器安装单位工程竣工资料10站用配电装置安装站用配电装置安装单位工程竣工资料（封皮）站用配电装置安装单位工程竣工资料卷内目次站用配电装置安装单位工程资料核查项目表Q/ CSG表5.0.1（变压器名称、编号）绝缘油试验记录Q/ CSG表5.0.2变压器名称、编号气体继电器检验记录Q/ CSG表5.0.3站用低压配电装置母线隐蔽前检查（签证）记录Q/ CSG表5.0.4低压盘柜基础检查记录Q/CSG表5站用配电装置安装单位工程质量验收评定表Q/ CSG表5.1站用变压器安装分部工程质量验收评定表Q/ CSG表5.1站用变压器安装分部工程质量验收评定表Q/ CSG表5.2站用低压配电装置安装分部工程质量验收评定表Q/CSG表5.2.1低压配电盘安装分项工程质量检验评定表Q/ CSG表5.2.2硬母线安装分项工程质量检验评定表Q/CSG表5.2.3二次回路检查及接线分项工程质量检验评定表Q/ CSG表5.3网栏安装检查分部工程质量验收评定表Q/ CSG表5.3.1网栏安装检查分项工程质量检验评定表Q/CSG表5.10站用低压配电装置带电试运行分部工程质量检验评定（签证）表11无功补偿装置安装无功补偿装置安装单位工程竣工资料Q/ CSG10017.2- 2007全站电缆线路安装单位工程资料核查项目表Q7 CSG10017.2-2007无功补偿装置安装单位工程资料核查项目表Q/ CSG表6无功补偿装置安装单位工程质量验收评定表Q/ CSG表6.0.1 电抗器运输冲击记录Q/ CSG表6.0.2 电抗器破压前气体压力检查记录Q/ CSG表6.0.3 电抗器绝缘油试验记录Q/ CSG表6.0.4 电抗器气体继电器检验记录Q/ CSG表6.0.5 电抗器器身检查（隐蔽）签证Q/ CSG表6.0.6 电抗器冷却器密封试验签证Q/ CSG表6.0.7 电抗器真空注油及密封试验签证Q/ CSG表6.0.8 导线液压施工检查记录Q/ CSG表6.0.9 箱柜基础检查记录Q/ CSG表6.0.10 电容器组安装签证Q/ CSG表6.0.11 组合式油浸电容器安装签证Q/ CSG表6.1干式电抗器安装分部工程质量验收评定表Q/ CSG表6.0.11 组合式油浸电容器安装签证Q/ CSG表6.1.1干式电抗器安装分项工程质量检验评定表Q/ CSG表6.1.2硬母线安装分项工程质量检验评定表Q/ CSG表6.1.3硬引下线及设备连线安装分项工程质量检验评定表Q7 CSG表6.2油浸式电抗器安装分部工程质量验收评定表Q/ CSG表6.2.1油浸式电抗器本体安装分项工程质量检验评定表Q/ CSG表6.2.2油浸式电抗器器身检查分项工程质量检验评定表Q/ CSG表6.2.3油浸式电抗器附件安装分项工程质量检验评定表Q/ CSG表6.2.4油浸式电抗器注油及密封试验分项工程质量检验评定表Q/ CSG表6.2.5油浸式电抗器整体检查分项工程质量检验评定表Q/ CSG表6.2.6中性点电抗器安装分项工程质量检验评定表Q/ CSG表6.2.7.1 中性点管形母线安装分项工程质量检验评定表Q/ CSG表6.2.7.2 中性点软母线安装分项工程质量检验评定表Q/ CSG表6.2.8引下线及设备连线安装分项工程质量检验评定表Q7 CSG表6.2.9控制柜及端子箱安装分项工程质量检验评定表Q/ CSG表6.2.10二次回路检查及接线分项工程质量检验评定表Q/ CSG表6.3电容器间隔安装分部工程质量验收评定表Q/ CSG表6.3.1电容器组安装分项工程质量检验评定表Q/ CSG表6.3.2放电线圈安装分项工程质量检验评定表Q/ CSG表6.3.3接地隔离开关安装分项工程质量检验评定表Q/ CSG表6.3.4硬母线安装分项工程质量检验评定表Q/ CSG表6.3.5引下线及设备连线安装分项工程质量检验评定表Q/ CSG表6.4网栏安装分部工程质量验收评定表Q/ CSG表6.4.1网栏安装检查分项工程质量检验评定表Q/ CSG表6.10.1电容器组带电试运行质量检验评定（签证）表12全站电缆施工全站电缆施工单位工程竣工资料Q/CSG10017.2-2007全站电缆单位工程竣工资料卷内目次Q/ CSG10017.2- 2007全站电缆线路安装单位工程资料核查项目表Q/ CSG表7.0.1 35KV 及以上电缆敷设记录Q/ CSG表7.0.2电缆敷设记录（设计变更部分）Q/CSG表7.0.3直埋电缆隐蔽前检查（签证）记录Q/ CSG表7.0.4 电力电缆中间接头位置记录Q/ CSG表7全站电缆施工单位工程质量验收评定表Q/ CSG表7.1电缆管配制及敷设分部工程质量验收评定表Q/ CSG表7.1.1电缆管配制及敷设分项工程质量检验评定表Q/ CSG表7.2电缆支架安装分部工程质量验收评定表Q/ CSG表7.2.1电缆架安装分项工程质量检验评定表Q/ CSG表7.3电缆敷设分部工程质量验收评定表Q/ CSG表7.3.1电缆敷设分项工程质量检验评定表Q/ CSG表7.3.2光缆敷设分项工程质量检验评定表Q/ CSG表7.3.3直埋电缆敷设分项工程质量检验评定表Q/ CSG表7.4电力电缆终端及中间接头制作安装分部工程质量验收评定表Q/ CSG表7.4.1电力电缆终端制作安装分项工程质量检验评定表Q/ CSG表7.4.2电力电缆中间接头制作安装分项工程质量检验评定表Q/ CSG表7.5控制电缆终端制作安装分部工程质量验收评定表Q/ CSG表7.5.1控制电缆终端制作安装分项工程质量检验评定表Q/CSG表7.6 35KV及以上电压等级电缆线路分部工程质量验收评定表Q/CSG表7.6.1 35KV及以上电压等级电缆线路敷设分项工程质量检验评定表Q/ CSG表7.7电缆防火与阻燃分部工程质量验收评定表Q/ CSG表7.7.1电缆防火与阻燃分项工程质量检验评定表13全站防雷及接地装置安装全站防雷及接地装置安装单位工程竣工资料Q/CSG10017.2-2007全站防雷及接地装置安装单位工程竣工资料卷内目次Q/ CSG10017.2- 2007全站防雷及接地装置安装单位工程资料核查项目表Q/ CSG表8.0.1屋外接地装置隐蔽前检查（签证）记录Q/ CSG表8.0.2避雷针及接地引下线检查（签证）记录Q/ CSG表8.0.3接地电阻（局部）测量（签证）记录Q/CSG表8全站防雷及接地装置安装单位工程质量验收评定表Q/CSG表8.1避雷针及引下线安装分部工程质量验收评定表Q/ CSG表8.1.1避雷针及引下线安装分项工程质量检验评定表Q/ CSG表8.2接地装置安装分部工程质量验收评定表Q/ CSG表8.2.1屋外接地装置安装分项工程质量检验评定表Q/ CSG表8.2.2屋内接地装置安装分项工程质量检验评定表14通信系统设备安装通信系统设备安装单位工程竣工资料Q/ CSG10017.2- 2007变电站通信系统安装单位工程资料核查项目表Q/CSG10017.2-2007通信系统设备安装单位工程竣工资料卷内目次Q/ CSG表9.0.1微波塔避雷针及引下线检查签证Q/ CSG表9.0.2微波塔接地电阻（局部）测量（签证）记录Q/ CSG表9.0.3变电站通信蓄电池组充、放电质量验收签证Q/ CSG表9.0.4变电站通信系统整体施工质量验收签证Q/ CSG表9通信系统设备安装单位工程质量验收评定表Q/ CSG表9.1通信系统一次设备安装分部工程质量验收评定表Q/ CSG表9.1.1通信系统一次设备安装分项工程质量检验评定表Q/ CSG表9.2.1微波天线安装分项工程质量检验评定表Q/ CSG表9.2.2微波馈线安装分项工程质量检验评定表Q/ CSG表9.2.3载波机、光端、微波设备安装分项工程质量检验评定表Q/ CSG表9.2.4程控交换机安装分项工程质量检验评定表Q7 CSG表9.3通信蓄电池安装分部工程质量验收评定表Q/ CSG表9.3.1免维护蓄电池安装分项工程质量检验评定表Q/ CSG表9.4通信系统接地施工分部工程质量验收评定表Q/ CSG表9.4.1通信站（系统）防雷接地施工分项工程质量检验评定表3、3 110KV〜500KV送变电工程质量检验及评定标准第3部分变电土建工程附录I施工技术管理表格Q/ CSG表BJ1-1工程概况表Q/ CSG表BJ1-2施工现场质量管理检查记录Q/ CSG表BJ1-3有见证试验汇总表Q/CSG表BJ1-4施工日志Q/ CSG表BJ1-5技术交底记录Q/ CSG表BJ1-6工程洽商记录附录J施工过程记录表格J.1通用表格Q /CSG表BJ2-1隐蔽工程验收记录表Q /CSG表BJ2-2施工试验记录表（通用）Q /CSG表BJ2-3交接检查记录表Q /CSG表BJ2-4设备单机试运转记录Q /CSG表BJ2-6材料、构配件进场检验记录Q /CSG表BJ2-7设备开箱检验记录Q /CSG表BJ2-8材料、构件和设备合格证或试验报告汇总表J.2建筑工程Q / CSG表BJ2-9工程定位测量记录Q/ CSG表BJ2-10建筑物垂直度、标高测量记录Q/ CSG表BJ2-11建（构）筑物沉降（变形）观测记录Q/ CSG表BJ2-12沉降观测示意图Q/ CSG表BJ2-13重锤夯实试夯记录Q/ CSG表BJ2-14重锤夯实施工记录Q/ CSG表BJ2-15强夯施工记录Q/ CSG表BJ2-16强夯施工汇总记录Q/ CSG表BJ2-17基坑支护结构顶部水平位移结果表Q/ CSG表BJ2-18锤击沉管混凝土灌注桩工程施工工艺试验记录表Q / CSG表BJ2-19锤击沉管混凝土灌注桩工程施工记录表Q/ CSG表BJ2-20水泥土搅拌桩供灰记录表Q/ CSG表BJ2-21水泥土搅拌桩施工记录表Q/ CSG表BJ2-22水泥土搅拌桩施工记录汇总表Q/ CSG表BJ2-23内击式套管成孔灌注桩施工工艺试验记录表Q/ CSG表BJ2-24内击式套管成孔灌注桩施工记录表Q/ CSG表BJ2-25锤击混凝土预制桩、钢桩施工工艺试验记录表Q/ CSG表BJ2-26锤击混凝土预制桩、钢桩施工记录表Q/ CSG表BJ2-27静压混凝土预制桩、钢桩施工工艺试验记录表Q/ CSG表BJ2-28静压混凝土预制桩、钢桩施工记录表Q/ CSG表BJ2-29 _号人工挖孔桩成孔检查记录Q/ CSG表BJ2-30人工挖孔灌注桩资料汇总表钻（冲、挖）孔桩钢筋笼安装隐蔽验收记录表Q/ CSG表BJ2-31Q/ CSG表BJ2-_号钻（冲）孔桩成孔施工记录32 -Q/ CSG表BJ2-护壁泥浆质量检查记录33Q/ CSG表BJ2-_号（钻）冲孔桩隐蔽验收记录34 -Q/ CSG表BJ2-地下连续墙隐蔽验收记录35Q/ CSG表BJ2-_号钻（冲）孔桩地下连续墙灌注水下混凝土记录36 -Q/ CSG表BJ2-37钻（冲）孔灌注桩施工资料汇总表Q/ CSG表BJ2-38-1 地基验槽（坑）检查记录Q/ CSG表BJ2-38-2 地基验槽（坑）检查记录Q/ CSG表BJ2-39地基基坑（槽）回填施工检查记录Q/ CSG表BJ2-40地基处理记录Q/ CSG表BJ2-41混凝土浇灌申请书Q/ CSG表BJ2-42混凝土开盘鉴定表Q/ CSG表BJ2-43混凝土拆模申请单Q/ CSG表BJ2-44混凝土搅拌质量记录表Q/ CSG表BJ2-45混凝土坍落度检测记录表Q/ CSG表BJ2-46混凝土工程浇筑施工记录Q/ CSG表BJ2-47混凝土养护情况记录表Q/ CSG表BJ2-48大体积混凝土结构测温记录Q/ CSG表BJ2-49大体积混凝土结构测温示意图Q/ CSG表BJ2-50砂浆配合比申请、通知单Q/ CSG表BJ2-51砌筑砂浆试块强度统计评定记录Q/ CSG表BJ2-52混凝土生产水平统计评定表Q/ CSG表BJ2-54混凝土试块强度统计评定记录Q/ CSG表BJ2-55混凝土（砂浆）试块试验报告汇总表Q/ CSG表BJ2-56幕墙防雷接地电阻测试记录表Q/ CSG表BJ2-57玻璃幕墙结构胶粘结剥离试验记录表Q7 CSG表BJ2-58密封胶、密封材料和衬垫材料检查验收记录表Q/ CSG表BJ2-59混凝土后浇带施工检查记录Q/ CSG表BJ2-60屋面泼水、淋水、蓄水试验记录表Q/ CSG表BJ2-61厕所、厨房、阳台等有防水要求的地面淋水、蓄水试验记录表Q / CSG表BJ2-62钢筋焊接（机械连接）试验报告汇总表Q/ CSG表BJ2-63构架横梁检查及安装记录表Q/ CSG表BJ2-64构支架立柱检查及安装记录表Q / CSG表BJ2-65构件吊装记录Q / CSG表BJ2-66焊接材料烘焙记录Q/ CSG表BJ2-67地下工程防水效果检查记录J.3给排水工程Q / CSG表BJ2-68灌（满）水试验记录Q / CSG表BJ2-69通水试验记录Q/ CSG表BJ2-70吹洗试验记录Q / CSG表BJ2-71通球试验记录Q / CSG表BJ2-72补偿器安装记录Q / CSG表BJ2-73消火栓试射记录Q/ CSG表BJ2-74阀门安装前试验记录Q/ CSG表BJ2-75管道焊接检查记录Q/ CSG表BJ2-76管道（设备）水压试验记录Q/ CSG表BJ2-77水泵安装记录Q/ CSG表BJ2-78水泵检查试运转记录J.4建筑电气工程Q/ CSG表BJ2-79漏电保护器模拟漏电测试记录Q/ CSG表BJ2-80防雷引下线连接记录Q/ CSG表BJ2-81大型灯具牢固性试验记录Q/ CSG表BJ2-82电气接地电阻测试记录Q/ CSG表BJ2-83电气接地装置隐检与平面示意图Q/ CSG表BJ2-84电气绝缘电阻测试记录Q/ CSG表BJ2-85电气器具通电安全检查记录Q/ CSG表BJ2-86漏电开关模拟试验记录Q/ CSG表BJ2-87建筑物照明通电试运行记录J.5通风与空调Q7 CSG表BJ2-88风管漏光检测记录Q/ CSG表BJ2-89风管漏风检测记录Q / CSG表BJ2-90空调系统试运转调试记录附录K工程施工质量验收记录表K.1质量验收通用记录表格Q7 CSG表3.0.18-2 __分项工程质量验收记录Q /CSG表3.0.18-3 ._分部（子分部）工程质量验收记录Q /CSG表3.0.18-4单位（子单位）工程质量竣工验收记录Q /CSG表3.0.18-5单位（子单位）工程质量控制资料核查记录Q /CSG表3.0.18-6单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录Q /CSG表3.0.18-7单位（子单位）工程观感质量检查记录Q /CSG表3.0.18-8单位工程质量等级评定记录K.2单位工程定位放线Q/ CSG表5.2.1单位工程定位放线检验批质量验收记录表K.3 土石方及基坑工程Q/ CSG表5.3.1 土方开挖工程检验批质量验收记录表Q /CSG表5.3.2土方回填工程检验批质量验收记录表Q /CSG表5.3.3石方爆破开挖工程检验批质量验收记录表Q /CSG表5.3.4重复使用钢板桩支护工程检验批质量验收记录表Q /CSG表5.3.5混凝土板桩支护工程检验批质量验收记录表Q /CSG表5.3.6水泥土桩墙支护工程检验批质量验收记录表Q/CSG表5.3.7锚杆及土钉墙支护工程检验批质量验收记录表Q /CSG表5.3.8钢筋混凝土支撑系统检验批质量验收记录表Q /CSG表5.3.9地下连续墙工程检验批质量验收记录表Q /CSG表5.3.10沉井（箱）工程检验批质量验收记录表Q /CSG表5.3.11降水与排水工程检验批质量验收记录表K.4地基及地基处理工程Q7 CSG表5.4.1灰土地基工程检验批质量验收记录表Q /CSG表5.4.2砂和砂石地基工程检验批质量验收记录表Q /CSG表5.4.3土工合成材料地基工程检验批质量验收记录表Q /CSG表5.4.4粉煤灰地基工程检验批质量验收记录表Q /CSG表5.4.5强夯地基工程检验批质量验收记录表Q /CSG表5.4.6振冲地基工程检验批质量验收记录表Q/CSG表5.4.7砂桩地基工程检验批质量验收记录表Q /CSG表5.4.8预压地基工程检验批质量验收记录表Q /CSG表5.4.9高压喷射注浆地基工程检验批质量验收记录表Q /CSG表5.4.10土和灰土挤密桩复合地基工程检验批质量验收记录表Q /CSG表5.4.11注浆地基工程检验批质量验收记录表。

至：线路新建工程施工项目部以下是拟用于工程的“线路工程质量检查及评级记录表”,监理部按《标准化作业手册》要求拟定，请施工项目部在各工序施工过程中根据实际施工情况对应表格如实填写。

（有不妥之处，请询监理项目部).线路工程质量检查及评级记录表目录：1，线基1 现浇铁塔(等高斜柱式）基础专检及评级记录表2,线基1—1 现浇铁塔（全方位高低腿斜柱式)基础检查及评级记录表3，线基1—2 插入角钢式现浇铁塔（高低腿)基础检查及评级记录表4，线基1-3 现浇钢管杆基础检查及评级记录表5,线基5 岩石、掏挖铁塔基础检查及评级记录表6,线基6 灌注桩基检查及评级记录表7,线塔1 自立式铁塔组立检查及评级记录表8，线线1 导、地线展放施工检查及评级记录表9，线线7 附件安装施工检查及评级记录表10，线地1 接地装置施工检查及评级记录表11，线防1 线路防护设施检查及评级记录表12，线线4 导、地线直线液压管施工检查及评级记录表13,线线5 导、地线耐张液压管施工检查及评级记录表14,线线6 紧线施工检查及评级记录表（耐张段）15，线统1 _____________分部工程（分项工程）评级统计表16，线统2 _____________单位工程质量评级统计表附件：表格现浇铁塔(等高直柱式）基础及评级记录表（自检）工程名称：线路新建工程监理工程师：专职质检员：施工负责人：检查人:岩石、掏挖现浇铁塔（全方位高低腿直柱式）基础及评级记录表（自检)工程名称：线路新建工程监理工程师：专职质检员: 施工负责人: 检查人：插入角钢式现浇铁塔（高低腿）基础检查及评级记录表工程名称:监理工程师：专职质检员：施工负责人: 检查人：线基1—3现浇钢管杆基础检查及评级记录表工程名称:监理工程师：专职质检员：施工负责人：检查人：岩石、掏挖铁塔基础及评级记录表(复检)工程名称：线路新建工程监理工程师: 专职质检员：施工负责人：检查人:线基6灌注桩基检查及评级记录表工程名称：监理工程师：专职质检员：施工负责人: 检查人：线塔1 自立式铁塔组立检查及评级记录表工程名称:监理工程师：专职质检员：施工负责人: 检查人：线线1 导、地线展放施工检查及评级记录表工程名称：监理工程师：专职质检员：施工负责人: 检查人：线线7附件安装施工检查及评级记录表工程名称：监理工程师: 专职质检员：施工负责人: 检查人：线地1接地装置施工检查及评级记录表工程名称：线路新建工程监理工程师：专职质检员：施工负责人: 检查人：线防1 线路防护设施检查及评级记录表工程名称：监理工程师：专职质检员：施工负责人: 检查人:线线4 导、地线直线液压管施工检查及评级记录表工程名称：监理工程师: 质检员: 施工负责人：检查人：线线5 导、地线耐张液压管施工检查及评级记录表工程名称：监理工程师：质检员：施工负责人：检查人：线线6 紧线施工检查及评级记录表(耐张段）监理工程师: 专职质检员: 施工负责人：检查人：线统1分部工程(分项工程）评级统计表工程名称：线统2单位工程质量评级统计表工程名称：。

至：线路新建工程施工项目部以下是拟用于工程的“线路工程质量检查及评级记录表”，监理部按《标准化作业手册》要求拟定，请施工项目部在各工序施工过程中根据实际施工情况对应表格如实填写。

（有不妥之处，请询监理项目部）。

线路工程质量检查及评级记录表目录：1，线基1 现浇铁塔(等高斜柱式)基础专检及评级记录表2，线基1-1 现浇铁塔（全方位高低腿斜柱式）基础检查及评级记录表3，线基1-2 插入角钢式现浇铁塔（高低腿）基础检查及评级记录表4，线基1-3 现浇钢管杆基础检查及评级记录表5，线基5 岩石、掏挖铁塔基础检查及评级记录表6，线基6 灌注桩基检查及评级记录表7，线塔1 自立式铁塔组立检查及评级记录表8，线线1 导、地线展放施工检查及评级记录表9，线线7 附件安装施工检查及评级记录表10，线地1 接地装置施工检查及评级记录表11，线防1 线路防护设施检查及评级记录表12，线线4 导、地线直线液压管施工检查及评级记录表13，线线5 导、地线耐张液压管施工检查及评级记录表14，线线6 紧线施工检查及评级记录表（耐张段）15，线统1 _____________分部工程（分项工程）评级统计表16，线统2 _____________单位工程质量评级统计表附件：表格现浇铁塔(等高直柱式)基础及评级记录表（自检）工程名称：线路新建工程监理工程师：专职质检员：施工负责人：检查人：岩石、掏挖现浇铁塔（全方位高低腿直柱式）基础及评级记录表（自检）工程名称：线路新建工程监理工程师：专职质检员：施工负责人：检查人：插入角钢式现浇铁塔（高低腿）基础检查及评级记录表工程名称：监理工程师：专职质检员：施工负责人：检查人：线基1-3现浇钢管杆基础检查及评级记录表工程名称：监理工程师：专职质检员：施工负责人：检查人：岩石、掏挖铁塔基础及评级记录表（复检）工程名称：线路新建工程监理工程师：专职质检员：施工负责人：检查人：线基6灌注桩基检查及评级记录表工程名称：监理工程师：专职质检员：施工负责人：检查人：线塔1 自立式铁塔组立检查及评级记录表工程名称：监理工程师：专职质检员：施工负责人：检查人：线线1 导、地线展放施工检查及评级记录表工程名称：监理工程师：专职质检员：施工负责人：检查人：线线7附件安装施工检查及评级记录表工程名称：监理工程师: 专职质检员: 施工负责人: 检查人: 线地1接地装置施工检查及评级记录表工程名称：线路新建工程监理工程师：专职质检员：施工负责人：检查人：线防1 线路防护设施检查及评级记录表工程名称：监理工程师：专职质检员：施工负责人：检查人：线线4 导、地线直线液压管施工检查及评级记录表工程名称：监理工程师：质检员：施工负责人：检查人：线线5 导、地线耐张液压管施工检查及评级记录表工程名称：监理工程师：质检员：施工负责人：检查人：线线6 紧线施工检查及评级记录表（耐张段）监理工程师：专职质检员：施工负责人：检查人：线统1分部工程（分项工程）评级统计表工程名称：线统2单位工程质量评级统计表工程名称：。

扬州北500kV输变电工程-线路工程工程质量评级统计表扬州北500kV输变电工程-线路工程施工项目部二〇一×年××月填写说明：1、分部工程分别为：土石方工程、基础工程、杆塔工程、架线工程、接地工程、线路防护共6个分部，每个分部工程完成后及时完成质量评级工作。

2、工程名称：与建设单位规定的工程名称一致且有标段序号（一个工程只有一个标段时可以不标注标段序号）。

3、施工日期：为该分部工程开工报审表批准日期至该分部工程最后一个单元工程评级记录检查日期。

4、验收检查日期：为监理单位最后一次该分部工程的初检日期。

5、一次验收合格率：％数全部检查（检验）项目检验）项目数一次验收合格的检查（＝一次验收合格率（％）100⨯6、分部工程优良率：％数全部检查（检验）项目验）项目数达到优良级的检查（检优良率（％）＝100⨯7、验收小组检查评语一栏：应由总监理工程师签写，日期为该分部工程监理最后一次的初检报告日期。

8、施工单位：盖章施工项目部章，施工单位一栏日期与验收小组检查评语一栏日期一致或滞后验收小组检查评语一栏日期一周内。

9、业主代表为：建设单位项目经理，单位工程施工负责人为：施工项目部项目经理，施工质检负责人：施工项目部专职质检员，验收检查组负责人：总监理工程师。

10、分部工程、分项工程、单元工程及数量单位的确定与《施工质量验收及评定范围划分表》一致11、返工率一栏填写为“0”。

12、各方签字及评语采用手写体，不得打印。

工程名称：扬州北500kV输变电工程-线路工程线统2填写说明：1、工程名称：与建设单位规定的工程名称一致且有标段序号（一个工程只有一个标段时可以不标注标段序号）。

2、开工日期： 为首个分部工程开工报审表批准日期。

3、竣工日期：为最后一个单元工程评级记录的检查日期。

4、导线、避雷线及OPGW 规格：填写设计文件中的导线、避雷线和OPGW 规格，填写齐全。

5、一次验收合格率：％数全部检查（检验）项目检验）项目数一次验收合格的检查（＝一次验收合格率（％）100⨯6、单元工程优良率：％数全部检查（检验）项目验）项目数达到优良级的检查（检优良率（％）＝100⨯7、土石方工程：只填写参加评级的单元工程数量。

表C.0.1 分部工程质量评定统计表（线统1）工程名称：编号：
表C.0.2 分部工程质量评定统计表（线统2）
表A.0.1路径复测记录表（线记1）
监理：专职质检员：施工负责人：
表A.0.3岩石、掏挖基础分抗及开挖检查记录表（线记3）
工程名称：编号：
注：a不等高基础以两个半根开和两个半对角线表示。

表B.0.1现浇铁塔基础（含插入式）检查及评定记录表（线基1）
表B.0.5岩石、掏挖基础检查及评定记录表（线基5）
注：a高塔指塔高在100m以上的铁塔。

b不等高基础以两个半根开和两个半对角线表示。

表B.0.8自立式铁塔组立检查及评定记录表（线塔1）
表钢管电杆组立检查及评定记录表（线杆2）
表B.0.12导线、地线（含OPGW）展放施工检查及评定记录表（线线1）
工程名称：编号：
表A.0.5交叉跨越检查记录表（线记5）
监理：专职质检施工负责人：
工程名称：编号：
注：设计对接地电阻已按设计规程考虑了季节系数，所测得的电阻值应符合换算后的要求
表B.0.18线路防护设施检查及评定记录表（线防1）工程名称：编号：。
