川大《发电厂电气部分(1)1349》15秋在线作业1满分答案

发电厂及变电站电气部分一、填空题（本大题共10分，共 10 小题，每小题 1 分）1. 普通限流电抗器的基本参数有额定电压、额定电流、动稳固电流、热稳固电流和 ______ 。

2. 电压互感器常用的接线形式有单相式、 ______ 式和 ______ 式。

3. 在电网电压较高、开断电流较大的情况下，均可能在断口间形成 ______ 。

4. 电弧的伏安特性是指在一定的长度l下，电弧 ______ 与电弧 ______ 的关系。

5. 限流电抗器串接于电路中， ______ 短路总阻抗以限制短路电流。

6. 电气设备设计制造的允许长期工作电压最大值可达其额定电压的 ______ 倍。

7. 开关电器主要研究 ______ 问题。

8. 电流互感器的标称变比就是其 ______ 电流比。

9. 由于三相交流电气设备的每相结构一般是相同的，所以电气主接线图以______ 表示。

10. 向二次系统提供一次系统电流信号的互感器称为 ______ 互感器。

二、名词解释题（本大题共20分，共 5 小题，每小题 4 分）1. 核电厂2. 电弧3. 厂用电率4. 短时发热5. 额定电流三、绘图题（本大题共20分，共 1 小题，每小题 20 分）绘出两进两出双母线单断路器带旁路接线，并说明用旁路断路器代替出线断路器不停电检修的操作顺序。

四、计算题（本大题共30分，共 2 小题，每小题 15 分）1. 已知某变电站6kV母线导体型号为LMY-100×10矩形导体，三相平放，相间距为25cm，跨距为120cm，额定环境温度θe=25℃，长期发热允许温度θg.xu=70℃。

6kV母线三相短路电流I"=I∞=14kA，i ch=35.6kA，短路持续时间t d=0.5s。

设环境温度θ0=30℃，试用工程条件校验6kV母线的动稳固性。

2. 接线下图所示，视110kV母线为无穷大电源，6kV母线三相短路电流I"=I∞=14kA，i ch=35.6kA，θ0=30℃，短路持续时间t d=0.5s。

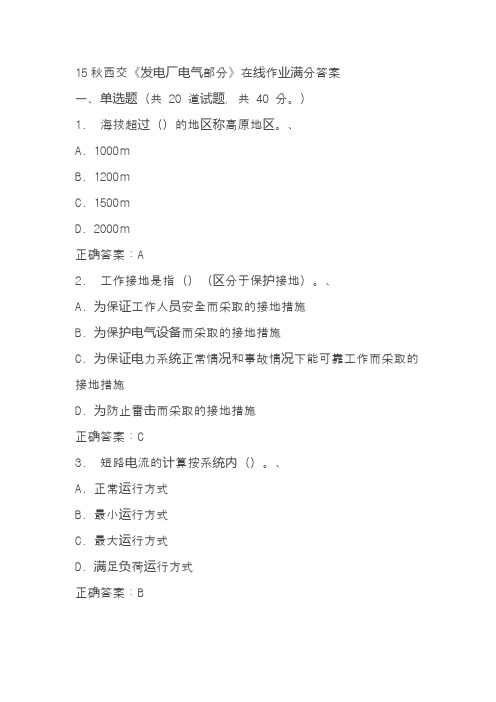

15秋西交《发电厂电气部分》在线作业满分答案一、单选题（共 20 道试题，共 40 分。

）1. 海拔超过（）的地区称高原地区。

、A. 1000ｍB. 1200ｍC. 1500ｍD. 2000ｍ正确答案：A2. 工作接地是指（）（区分于保护接地）。

、A. 为保证工作人员安全而采取的接地措施B. 为保护电气设备而采取的接地措施C. 为保证电力系统正常情况和事故情况下能可靠工作而采取的接地措施D. 为防止雷击而采取的接地措施正确答案：C3. 短路电流的计算按系统内（）。

、A. 正常运行方式B. 最小运行方式C. 最大运行方式D. 满足负荷运行方式正确答案：B4. 在交流电路中，弧电流过零值之后，当弧隙的恢复电压（）弧隙击穿电压时，将会使电弧熄灭。

、A. 大于B. 等于C. 小于D. 正比于正确答案：C5. 电气主接线中，加装旁路母线的目的是（）。

、A. 限流B. 吸收无功C. 限压D. 不停电检修出线断路器正确答案：D6. 对配电装置的基本要求不包括（）。

、A. 运行可靠B. 便于操作、巡视和检修C. 布置美观D. 具有扩建的可能正确答案：C7. 多油断路器中油的用途是（）。

、A. 灭弧介质B. 灭弧介质和绝缘介质C. 绝缘介质D. 以上都不对正确答案：B8. 有关开关电器的说法下面不正确的是（）。

、A. 正常情况下可靠地接通或断开电路B. 在改变运行方式时进行切换操作C. 当系统发生故障时迅速切除故障部分，以保证非故障部分的正常运行D. 在电力系统中起汇集和分配电流的作用正确答案：D9. 电压互感器的额定电压为3～35kV时，一次绕组需经（）接入被测电路。

、A. 隔离开关和接触器B. 隔离开关和高压熔断器C. 断路器和高压熔断器D. 断路器和限流电抗器正确答案：B10. 220kv及以上变电所所用变压器接线组别宜采用（）。

、A. ygn12B. Dd12C. Dyn11D. Yd11正确答案：C11. 信号装置按用途来分，不包括（）。

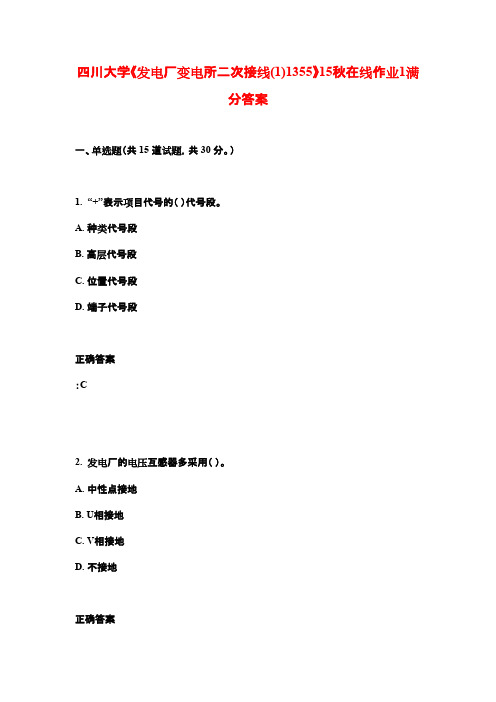

四川大学《发电厂变电所二次接线(1)1355》15秋在线作业1满分答案一、单选题（共 15 道试题，共 30 分。

）1. “+”表示项目代号的（）代号段。

A. 种类代号段B. 高层代号段C. 位置代号段D. 端子代号段正确答案：C2. 发电厂的电压互感器多采用（）。

A. 中性点接地B. U相接地C. V相接地D. 不接地正确答案：C3. 电路图中断路器、负荷开关和隔离开关表示在（）位置。

A. 断开B. 合闸正确答案：A4. 镉镍电池按放电电流与蓄电池的额定容量关系可分为四类，放电电流为（3.5-7）C5的蓄电池为（）。

A. 低倍率型B. 中倍率型C. 高倍率型D. 超高倍率型正确答案：C5. 二次接线图用于表示二次系统（）。

A. 工作原理B. 元器件安装位置C. 元器件间连接关系正确答案：C6. 220KV及以上的断路器为了实现单相重合闸或综合重合闸，多采用（）。

A. 三相操作B. 分相操作正确答案：B7. 蓄电池电解液的温度高，容量（）。

A. 大B. 小C. 和温度无关：A8. 在线路较多，继电保护较复杂，容量较大的变电所，常采用（）。

A. 硅整流电容储能直流电源B. 蓄电池电源C. 电源变换式电源D. 复式整流电源正确答案：D9.直流采样指将现场模拟量信号先转换为直流电压信号，在送至A/D转换器转换，一般是将其转换为（）的直流电压。

A. 0-5VB. -5V-+5VC. 0-10VD. 0-15V：A10. 变电所、110KV及以上系统的电压互感器二次侧一般采用（）。

A. 中性点接地B. U相接地C. V相接地D. 不接地正确答案：A11. 当断路器控制开关手柄在“跳闸后”的水平位置，红灯闪光，表示短路器（）。

A. 手动合闸B. 手动分闸C. 自动合闸D. 自动分闸正确答案：C12.中性点直接接地的电力系统中，电压互感器二次侧（）交流电网绝缘监测装置。

A. 必须设置B. 不需要设置正确答案：B13. 下列系统中，（）应考虑同步问题。

《发电厂电气部分》期末考试试卷及答案一、填空题（每题2分，共20分）1. 依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。

2. 火力发电厂的能量转换过程是：燃料的化学能 -> 热能-> 机械能 -> 电能。

3. 目前世界上使用最多的是核电厂是（轻水堆）核电厂，即（压水堆）核电厂和（沸水堆）核电厂。

4. 对一次设备和系统的运行状态进行（测量、控制、监控和保护）的设备，称为二次设备。

5. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。

6. 发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。

7. 根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、高型配电装置和半高型配电装置三种类型。

8. 使母线的电能损耗费用与相应设备维修费、折旧费的总和为最少的母线截面，称为经济电流密度截面。

9. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线_。

10. 防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。

二、单项选择题（在每小题列出的选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

）（每题2分，26分）1如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( C )。

A.内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线2双母线接线采用双母线同时运行时，具有单母线分段接线特点( D )。

A.因此，双母线接线与单母线分段接线是等效的B.但单母线分段接线具有更大的运行灵活性C.并且两者的设备数量一样D.但双母线接线具有更大的运行灵活性3经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV 时,对于容量为( D )的机组,其高压厂用电电压可采用3KV。

《发电厂电气部分》(含答案版)《发电厂电气部分》复习第一章能源和发电1、火、水、核等发电厂的分类依据一次能源的不同，发电厂可分为：火力发电厂、水力发电厂、核电厂、风力发电厂等。

火电厂的分类：（1）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。

（2）按输出能源分：凝汽式发电厂，热电厂（3）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，内燃机发电厂，蒸汽--燃气轮轮机发电厂。

水力发电厂的分类：按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。

（2）按径流调节的程度分类：无调节水电厂，有调节水电厂（根据水库对径流的调节程度：日调节水电厂，年调节水电厂，多年调节水电厂）。

核电厂的分类：压水堆核电厂，沸水堆核电厂。

2、抽水蓄能电厂的作用调峰，填谷，调频，调相，备用。

3、火电厂的电能生产过程及其能量转换过程P14火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。

整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。

能量的转换过程是：燃料的化学能－热能－机械能－电能。

4、水力发电厂的基本生产过程答：基本生产过程是：从河流较高处或水库内引水，利用水的压力或流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。

第二章发电、变电和输电的电气部分1、一次设备、二次设备的概念一次设备：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断答：当短路时导体的最高温度不超过所规定的导体短时发热允许温度时，认为导体在流过短路电流时具有热稳定性。

4、导体的正常最高允许温度、短时最高允许温度答：为了保证导体可靠地工作，须使其发热温度不得超过一定限值。

《发电厂电气部分》期末考试试卷及答案一、填空题（每题 2 分，共 20 分）1.依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。

2.火力发电厂的能量转换过程是：燃料的化学能 -> 热能 ->机械能 -> 电能。

3.目前世界上使用最多的是核电厂是（轻水堆）核电厂，即（压水堆）核电厂和（沸水堆）核电厂。

4.对一次设备和系统的运行状态进行（测量、控制、监控和保护）的设备，称为二次设备。

5.隔离开关的作用是隔离电压、倒闸操作和分合小电流。

6.发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。

7.根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、高型配电装置和半高型配电装置三种类型。

8.使母线的电能损耗费用与相应设备维修费、折旧费的总和为最少的母线截面，称为经济电流密度截面。

9.有汇流母线的接线形式可概括地分为 __单母线 __和_双母线 __两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线 _。

10.防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。

二、单项选择题（在每小题列出的选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

）（每题2分，26分）1如果要求在检修任一引出线的母线隔离开关时 ,不影响其他支路供电 ,则可采用( C )。

A.内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线2双母线接线采用双母线同时运行时，具有单母线分段接线特点( D )。

A.因此，双母线接线与单母线分段接线是等效的B.但单母线分段接线具有更大的运行灵活性C.并且两者的设备数量一样D.但双母线接线具有更大的运行灵活性3经技术经济比较 ,我国有关设计技术规程中规定 ,当发电机电压为 10.5KV 时 , 对于容量为 ( D)的机组 ,其高压厂用电电压可采用 3KV 。

95分以上川大《发电厂电气部分（Ⅰ）1349》13春在线作业1答案第一篇：95分以上川大《发电厂电气部分(Ⅰ)1349》13春在线作业1答案发电厂第一次作业单选题：1A2B3B4D5A6A7D8B9D10B11A12A13A14A15A16B17C18C19D20A21C22A23D24B25C26C27B28B29B30C 31B32C33B34D35A 多选题：1ABC2BCD3ABC4ABCD5AB第二篇：大工14春《发电厂电气部分》在线作业大工14春《发电厂电气部分》在线作业1 单选 ABBDCDAABC 判断 ABBBAABAAB大工14春《发电厂电气部分》在线作业2 单选 CDDACAAADD 判断 AABABBBBBB大工14春《发电厂电气部分》在线作业3 单选 CCCCCBCCDA 判断 BBABBABBAA第三篇：2013西安交大发电厂电气部分在线作业及答案一、单选题（共 20 道试题，共 40 分。

）V1.中性点非直接接地系统中发生单相金属性接地时，故障相对地电压为零，非故障相对地电压等于（B）。

A.电源相电压B.电源线电压C.100 伏D.380 伏满分：2 分2.少油断路器中的绝缘油（B）。

A.灭弧介质和冷却介质B.灭弧介质及触头间隙绝缘介质C.灭弧介质以及触头间隙、带电部分与地之间的绝缘介质D.以上都不对满分：2 分3.减小矩形母线应力的最有效方法是(C)A.改变母线的布置B.增大母线截面C.减少同一相中两个相邻绝缘子间的距离D.增加母线相间距离满分：2 分4.发生三相短路时，同一平面内的三相导体受力最大的是（A）A.中间相B.两边相C.三相受力相等D.以上都不对满分：2 分5.电力系统中，串联电抗器主要用来（A）A.限制故障时的短路电流B.吸收电网中的容性无功C.给系统提供容性无功满分：2 分6.系统中同一点发生三相短路时的最大电动力较两相短路时的最大电动力（C）A.小15%B.小20%C.大15%D.大20%满分：2 分7.为保证电器的动稳定，在选择电器时应满足（C）条件。

第一章电力系统概述1．何谓电力系统、动力系统及电力网?答：电力系统是指由发电机、输配电线路、变配电所以及各种用户用电设备连接起来所构成的有机整体。

动力系统由电力系统再加上发电厂的动力部分（火电厂的锅炉、汽轮机、热力管网等；水电厂的水库、水轮机、压力管道等）构成。

电力网指在电力系统中，由各种不同电压等级的电力线路和变配电所构成的网络，简称电网。

2．联合成电力系统并不断扩大有什么优越性?答：联合成电力系统并不断扩大的优越性有：（1）提高供电的可靠性；（2）减少系统中总备用容量的比重；（3）减少总用电负荷的峰值；（4）可以安装高效率的大容量机组；（5）可以水火互济节约能源改善电网调节性能；（6）可以提高电能质量。

3．何谓电力系统额定电压?我国电网和用电设备的额定电压有哪些等级?答：额定电压指某一受电器（电动机、电灯等）、发电机和变压器等在正常运行时具有最大经济效益的电压。

我国电网和用电设备的额定电压等级有220V 、380V 、3kV 、6 kV、10 kV 、35 kV 、60 kV 、110 kV 、154 kV 、220 kV 、330 kV 、500 kV 、750 kV 、1000 kV。

4．电能的质量指标有哪几项?简要说明其内容。

答：电能的质量指标主要是频率、电压和波形三项。

（1）频率：对大型电力系统，频率的允许范围为50Hz ± 0.2Hz ，对中小电力系统，频率的允许范围是50Hz ± 0.5Hz 。

（2）我国规定用户处的电压容许变化范围是：1）由35kV 及以上电压供电的用户：±5％；2）由10kV 及以下电压供电的高压用户和低压电力用户：± 7 ％；3）低压照明用户：-10 %〜+5 %。

（3）波形：电力系统供电电压或电流的标准波形是正弦波。

5．电力系统中性点有哪几种运行方式?各有什么优缺点?我国大体上用怎样的电压等级范1围?答：（1）电力系统中性点运行方式电力系统中性点运行方式有中性点不接地、直接接地、经电阻接地和经消弧线圈接地运行方式。
