沉井及顶管工程施工技术方案本工程污水管道顶管施工范围为W36井至W39，顶管长度537.7米，采用φ800国标钢筋砼顶管。
第一节长距离顶管（泥水平衡法）施工技术方案一、沉井施工（1）沉井施工程序基坑测量放样→基坑开挖→刃脚垫层施工→立沉井井筒内模和支架→钢筋绑扎→立外模和支架→浇捣混凝土→养护及拆模→封砌预留孔→凿除垫层、挖土下沉→沉降观察→铺设碎石及混凝土垫层→绑扎底板钢筋、浇捣底板混凝土→混凝土养护。
（2）基坑测量放样根据沉井设计图纸和工程地质报告所揭示的地质情况，沉井基坑开挖深度取2米，沉井刃脚外侧面至基坑边的工作距离取2米，基坑边坡采用1:1。
整平场地后，根据沉井的中心座标定出沉井中心桩、纵横轴线控制桩及基坑开挖边线。
施工放样结束后，须经监理工程师复核准确无误后方可开工。
（3）基坑开挖经监理工程师认可的基坑开挖边线确定后，即可进行挖土工序的施工。
挖土采用1M3的单斗挖掘机，并与人工配合操作。
基坑底面的浮泥应清除干净并保持平整和干燥，在底部四周设置排水沟与集水井相通，集水井内汇集的雨水及地下水及时用水泵抽除，防止积水而影响刃脚垫层的施工。
（4）刃脚垫层施工刃脚垫层采用砂垫层和混凝土垫层共同受力。
①砂垫层厚度的确定砂垫层厚度Ｈ可采用如下计算公式计算：Ｎ／Ｂ＋γ砂Ｈ≤［σ］根据计算结果，无论是工作井还是接收井，砂垫层厚度Ｈ均为60（厘米），砂垫层采用加水分层夯实的办法施工，夯实工具为平板式振捣器。
②混凝土垫层厚度的确定混凝土垫层厚度可按下式计算公式计算：ｈ＝（Ｇ0／Ｒ－ｂ）／2根据计算结果，混凝土垫层厚度ｈ为10～15厘米（工作井为15厘米，接收井为10厘米）。
混凝土垫层表面应用水平仪进行校平，使之表面保持在同一水平面上。
（5）立井筒内模和支架由于顶管沉井高度达4.4～7M范围，因此，井身混凝土分二节浇捣，内模同样分二节按装。
井筒模板采用组合钢模与局部木模互相搭配，以保证内模的密封性。
刃脚踏脚部分的内模采用砖砌结构，宽度与刃脚同宽。
沉井与顶管施工方案
一、前言
沉井与顶管是建筑工程中常见的施工方式，通过挖掘沉井或使用顶管等方法，在特定地形地貌条件下进行基础或管线施工。
本文将分别介绍沉井与顶管的施工原理、工艺流程和注意事项。
二、沉井施工方案
1. 施工原理
沉井是一种通过在泥土或岩石中挖掘深孔并同时处理孔内土质，并利用自重或浮压来沉降的工法。
通过沉井，可实现深地基的加固、降水排砂及地下水位的降低等目的。
2. 工艺流程
•设计施工方案
•开挖孔洞
•安装预制桩或支护结构
•进行沉降与收固处理
•施工完毕
3. 注意事项
•沉井过程中要及时检查孔中土质情况，确保安全
•沉降与收固处理要谨慎进行，避免地基塌陷
三、顶管施工方案
1. 施工原理
顶管是一种地下工程施工方法，利用管道或顶管机械从坑底将管道顶起，通过挤压作用使土体向管道周围迁移，从而实现不开挖地表的管线铺设。
2. 工艺流程
•开挖坑道
•安装顶管机械
•开始推顶管
•铺设管道
•完成收尾工作
3. 注意事项
•顶管施工需要考虑坑壁的稳定性，避免坍塌事故
•操作顶管机械时要注意安全，避免事故发生
四、结语
沉井与顶管施工是建筑工程中常见的施工方式，对于一些特殊地形地貌条件下的工程具有重要意义。
在施工过程中，施工单位应充分了解施工原理，严格执行工艺流程，注意事项，确保施工安全和施工质量。

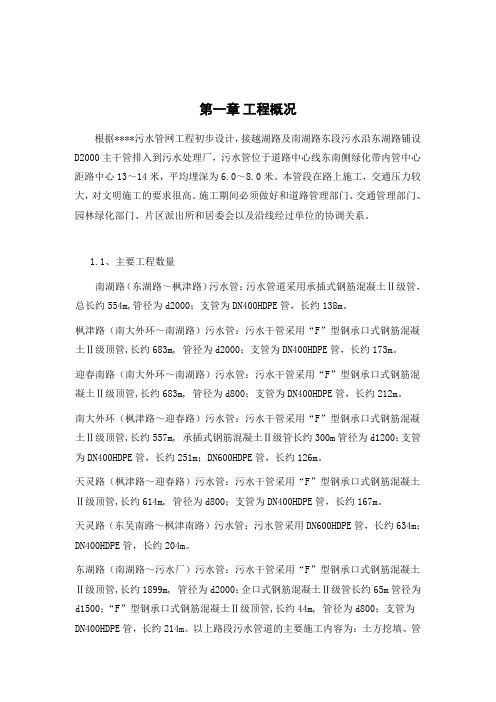

第一章 工程概况根据****污水管网工程初步设计，接越湖路及南湖路东段污水沿东湖路铺设D2000主干管排入到污水处理厂，污水管位于道路中心线东南侧绿化带内管中心距路中心13～14米，平均埋深为6.0～8.0米。
本管段在路上施工，交通压力较大，对文明施工的要求很高。
施工期间必须做好和道路管理部门、交通管理部门、园林绿化部门、片区派出所和居委会以及沿线经过单位的协调关系。
1.1、主要工程数量南湖路（东湖路～枫津路）污水管：污水管道采用承插式钢筋混凝土Ⅱ级管，总长约554m,管径为d2000；支管为DN400HDPE管，长约138m。
枫津路（南大外环～南湖路）污水管：污水干管采用“F”型钢承口式钢筋混凝土Ⅱ级顶管,长约683m, 管径为d2000；支管为DN400HDPE管，长约173m。
迎春南路（南大外环～南湖路）污水管：污水干管采用“F”型钢承口式钢筋混凝土Ⅱ级顶管,长约683m, 管径为d800；支管为DN400HDPE管，长约212m。
南大外环（枫津路～迎春路）污水管：污水干管采用“F”型钢承口式钢筋混凝土Ⅱ级顶管,长约557m, 承插式钢筋混凝土Ⅱ级管长约300m管径为d1200；支管为DN400HDPE管，长约251m；DN600HDPE管，长约126m。
天灵路（枫津路～迎春路）污水管：污水干管采用“F”型钢承口式钢筋混凝土Ⅱ级顶管,长约614m, 管径为d800；支管为DN400HDPE管，长约167m。
天灵路（东吴南路～枫津南路）污水管：污水管采用DN600HDPE管，长约634m；DN400HDPE管，长约204m。
东湖路（南湖路～污水厂）污水管：污水干管采用“F”型钢承口式钢筋混凝土Ⅱ级顶管,长约1899m, 管径为d2000；企口式钢筋混凝土Ⅱ级管长约65m管径为d1500；“F”型钢承口式钢筋混凝土Ⅱ级顶管,长约44m, 管径为d800；支管为DN400HDPE管，长约214m。
XX西山西路西段改建工程污水管道沉井与顶管施工方案一、工程概况：本工程沉井位于道路南侧，W3d、W4j位于1#桥西侧和东侧；W14j、W15d位于2#西侧和东侧。
W3d与W15d沉井内直径为；W4j 和W14j沉井内直径为。
其深度别离为W3d=、W15d=、W4j=、W14j=。
工作井壁厚为35cm、连接井壁厚为30cm底板为50cm。
顶管工程砼为C25，砼抗渗品级井壁和底板为S6。
如顶进进程中摩阻较大超过吨/平方要求进行注浆减摩，顶进完成后用水泥浆对泥浆进行置换。
顶管管材选用F型接口，顶力不小于100吨。
沉井浇注每节应不大于5m，采纳排水下沉，干封底。
如遇地质较差那么进行注浆处置。
为了增强施工技术标准治理，统一指挥，确保工程质量，特编制沉井工程专项施工方案。
二、施工方案：（1）沉井制作工艺1）、砂垫层和素砼垫层为保证沉井第一次制作时的重量,通过素砼垫层扩散后的荷载不大于下卧层地基的允许承载力，故铺设相应厚度的砂垫层，依照井内直径不同，设定砂垫层的长，宽。
砂采纳中、粗砂，并捣实，以保证其密实度。
为了扩大沉井刃脚下的支承面，故在砂垫层上铺设砼垫层。
2）、沉井井壁制作沉井采纳组合钢模板，采纳D48钢管作竖向围檀。
水平间距≯500mm；竖向间距≯400mm。
水平围檀彼此扣件扣牢，对拉螺栓D16拉在水平围檀上，间距随水平围檀而设。
依照沉井深度的不同分三节浇注，其中W3d、W4j每节为米；W15d、W14j每节为米。
浇筑砼采纳70型振动器，并配部份D50的振动棒，以解决钢筋间距过密而振捣困难问题，掀动间距不大于50cm。
砼要求均匀下料，不得在某一处井壁内集中下料，靠振动器赶淌，不许诺造成高差过大的现象，不许诺在模板外侧振捣。
振捣砼时，应操纵好振动器的插入深度，不能少振、漏振、也不能在同一深度过度振捣，以避免模板走动、移位。
（2）沉井挖土和下沉方式А：基坑开挖考虑到为减少沉井的下沉深度，基坑挖深2M。
采纳机械挖土、配全程人工进行边坡和基底修整。
沉井及顶管施工方案一、引言随着城市发展的进程，地下管道施工也变得愈发重要。
其中，沉井及顶管施工作为一种常见的施工技术，被广泛应用于地下管道敷设工程中。
本文将针对沉井及顶管施工方案进行深入探讨，包括方案设计、施工流程以及施工安全等方面。
二、方案设计1. 沉井设计沉井是指在地下开凿洞穴以便于管道敷设的施工方式。
在沉井设计中，需要考虑以下几个方面：•沉井的位置：根据管道走向和地形地貌等因素确定沉井的位置，以便于后期的管道敷设。
•沉井的尺寸：考虑到管道的尺寸和敷设方式，确定沉井的尺寸，保证管道能够顺利通过沉井。
•沉井的支护：设计沉井支护结构，确保沉井施工过程中的安全性。
2. 顶管设计顶管是指利用顶管机沿设计的轨道推进管道的施工技术。
在顶管设计中，需要考虑以下几个方面：•顶管机选择：根据管道材料、直径和长度等因素选择合适的顶管机，保证顶管工程顺利进行。
•顶管井设计：设计顶管井结构，确保顶管机能够准确定位并推进管道。
•顶管轨道设计：确定顶管轨道的布置方式和参数，保证顶管机能够顺利推进管道。
三、施工流程1. 沉井施工流程沉井施工一般分为准备工作、沉井开挖、沉井支护和沉井验收几个阶段。
具体的施工流程包括：•确定沉井位置和尺寸。
•进行沉井开挖作业。
•完成沉井支护工作。
•进行沉井验收，确保施工质量。
2. 顶管施工流程顶管施工一般包括准备工作、顶管机推进、管道安装和顶管验收等步骤。
具体的顶管施工流程如下：•准备顶管机和相关设备。
•进行顶管机推进作业。
•完成管道安装。
•进行顶管验收，确保施工质量。
四、施工安全沉井及顶管施工存在一定的安全风险，需要采取有效的安全措施保障施工人员和设备的安全。
主要的安全措施包括：•制定施工方案和操作规程，严格按照操作流程进行施工。
•定期对设备和工具进行检查和维护，确保施工设备正常运行。
•提供必要的安全防护设施，避免意外伤害的发生。
•培训施工人员，提高其安全意识和应急处理能力。
五、总结沉井及顶管施工作为一种重要的地下管道敷设技术，具有施工周期短、效率高等优点。
沉井顶管专项施工方案一、工程概况本项目为某城市地下综合管廊工程，采用沉井顶管施工方法。
沉井顶管施工是指在地面上预先制作一个沉井，然后将沉井下沉到设计位置，再进行顶管施工。
本工程主要包括沉井制作、沉井下沉、顶管施工等环节。
二、施工准备1. 施工场地准备：根据设计要求，对施工场地进行平整、夯实，确保场地承载力满足施工要求。
2. 施工设备准备：根据工程量及施工进度计划，配备相应的沉井制作设备、顶管设备、起重设备等。
3. 施工材料准备：根据设计要求，提前采购沉井制作材料、顶管材料等，并确保材料质量符合国家标准。
4. 技术准备：组织技术人员学习相关规范、标准，熟悉施工图纸，编制施工方案，对施工人员进行技术交底和安全培训。
三、沉井制作1. 沉井设计：根据工程地质条件、水文情况及顶管施工要求，设计沉井尺寸、结构形式、配筋等。
2. 沉井制作：在施工场地平整、夯实的基础上，按照设计图纸进行沉井制作。
沉井制作过程中，要确保混凝土浇筑质量，防止沉井产生裂缝、渗漏等质量问题。
3. 沉井制作完成后，进行沉井质量检测，包括沉井尺寸、结构强度、防水性能等，确保沉井质量符合设计要求。
四、沉井下沉1. 沉井下沉前，对沉井周边环境进行调查，了解地下管线、构筑物等情况，制定相应的安全防护措施。
2. 沉井下沉过程中，要密切监测沉井倾斜、位移、下沉速度等参数，确保沉井下沉平稳、安全。
3. 沉井下沉至设计位置后，进行沉井底部处理，包括底部夯实、垫层铺设等，确保沉井底部承载力满足顶管施工要求。
五、顶管施工1. 顶管设备安装：在沉井内安装顶管设备，包括顶管机、管道输送系统、液压系统等。
2. 顶管施工：按照设计图纸和施工方案，进行顶管施工。
顶管过程中，要密切监测顶管速度、顶力、管道偏移等参数，确保顶管施工顺利进行。
3. 管道连接：顶管施工完成后，进行管道连接，包括管道对接、焊接、防腐等。
4. 施工质量检测：顶管施工完成后，对管道进行质量检测，包括管道密封性、承载力等，确保管道质量符合国家标准。
污水管网工程沉井施工及顶管工程施工方案第一章 工程概况根据****污水管网工程初步设计，接越湖路及南湖路东段污水沿东湖路铺设D2000主干管排入到污水处理厂，污水管位于道路中心线东南侧绿化带内管中心距路中心13～14米，平均埋深为6.0～8.0米。
本管段在路上施工，交通压力较大，对文明施工的要求很高。
施工期间必须做好和道路管理部门、交通管理部门、园林绿化部门、片区派出所和居委会以及沿线经过单位的协调关系。
1.1、主要工程数量南湖路（东湖路～枫津路）污水管：污水管道采用承插式钢筋混凝土Ⅱ级管，总长约554m,管径为d2000；支管为DN400HDPE管，长约138m。
枫津路（南大外环～南湖路）污水管：污水干管采用“F”型钢承口式钢筋混凝土Ⅱ级顶管,长约683m, 管径为d2000；支管为DN400HDPE管，长约173m。
迎春南路（南大外环～南湖路）污水管：污水干管采用“F”型钢承口式钢筋混凝土Ⅱ级顶管,长约683m, 管径为d800；支管为DN400HDPE管，长约212m。
南大外环（枫津路～迎春路）污水管：污水干管采用“F”型钢承口式钢筋混凝土Ⅱ级顶管,长约557m, 承插式钢筋混凝土Ⅱ级管长约300m管径为d1200；支管为DN400HDPE管，长约251m；DN600HDPE管，长约126m。
天灵路（枫津路～迎春路）污水管：污水干管采用“F”型钢承口式钢筋混凝土Ⅱ级顶管,长约614m, 管径为d800；支管为DN400HDPE管，长约167m。
天灵路（东吴南路～枫津南路）污水管：污水管采用DN600HDPE管，长约634m；DN400HDPE管，长约204m。
东湖路（南湖路～污水厂）污水管：污水干管采用“F”型钢承口式钢筋混凝土Ⅱ级顶管,长约1899m, 管径为d2000；企口式钢筋混凝土Ⅱ级管长约65m管径为d1500；“F”型钢承口式钢筋混凝土Ⅱ级顶管,长约44m, 管径为d800；支管为DN400HDPE管，长约214m。
沉井及顶管工程施工方案
一、引言
沉井及顶管工程是一种重要的地下工程施工方式，通常用于在城市区域进行管线铺设或修复工作。
本文将针对沉井及顶管工程的施工方案进行详细介绍，包括施工前准备、关键工序、质量控制等内容。
二、施工前准备
1. 工程调查与设计
在正式施工前，需要进行详细的工程调查和设计工作。
确定施工区域的地质情况、地下管线走向和深度等信息，制定合理的施工方案。
2. 材料准备
根据设计要求和施工计划，提前准备好所需的施工材料和设备，确保施工过程中的顺畅进行。
三、关键工序
1. 沉井施工
沉井是沉井及顶管工程的重要环节，主要用于地下管线的铺设和维修。
施工过程中需要严格控制沉井的深度和水平位置，确保管线的安全和稳定。
2. 顶管作业
顶管作业是将管线通过已经沉入地下的沉井中，需要采用专业的设备和技术，确保管道的完整和无损。
同时，顶管过程中需注意施工人员的安全，严格遵守相关操作规程。
四、质量控制
1. 施工监控
在施工过程中，需要进行实时监控和检测，确保施工质量符合设计要求。
对施工现场进行定期检查，及时处理问题，保证施工进度和质量。
2. 质量验收
完成相关工序后，需要进行质量验收工作，确认管线的安装质量和技术指标是否符合要求。
只有通过质量验收，才能移交给后续验收部门或投入使用。
五、总结
沉井及顶管工程是一项复杂的地下工程施工工作，需要经过精心策划和严格管理。
只有在施工前准备充分、关键工序可靠、质量控制到位的情况下，才能保证工程的顺利进行。
希望本文对您理解沉井及顶管工程施工方案有所帮助。
污水沉井顶管施工方案1. 引言污水沉井顶管施工方案是针对城市污水处理系统中的污水沉井进行施工工艺和方法的规划和设计。
污水沉井通常位于城市排水管网的低洼地段，用于收集和储存污水，防止污水倒灌或溢出。
本文档将详细介绍污水沉井顶管施工方案的相关要点和步骤。
2. 施工前准备2.1 确定施工位置在进行污水沉井顶管施工前，需要根据设计要求和实际情况确定施工位置。
施工位置应尽量选择在既能方便施工，又能满足污水收集和排放要求的地段。
2.2 清理施工区域在确定施工位置后，需要对施工区域进行清理，清除杂草、垃圾等障碍物，保证施工区域的整洁和安全。
2.3 准备施工材料和设备根据施工方案的要求，准备好所需的施工材料和设备，包括但不限于沉井顶管，托板，水泥，钢筋等。
3. 施工步骤3.1 沉井基础施工首先进行沉井基础施工，包括挖掘沉井坑、铺设底板材料、施工基础垫层等。
施工时要注意保持沉井的水平和稳定。
3.2 沉井顶管安装在沉井基础施工完成后，开始进行沉井顶管的安装。
首先将沉井顶管按照设计要求进行截断和连接，然后放入事先准备好的托板上。
用水泥将沉井顶管与托板进行固定。
3.3 管道连接和密封在沉井顶管安装完成后，需要对顶管与周边管道进行连接和密封。
使用密封胶或橡胶圈等材料对管道进行连接，确保连接处的密封性。
3.4 钢筋加固为了增强沉井的结构强度和稳定性，需要在沉井顶部进行钢筋加固。
根据设计要求，在托板周围设置钢筋和钢筋网，然后进行浇筑混凝土。
3.5 封顶和养护钢筋加固完成后，进行沉井的封顶工作。
先进行浇筑混凝土，然后修整和养护至混凝土完全干固。
4. 施工安全注意事项在进行污水沉井顶管施工时，需要特别注意以下安全事项：•施工现场应设置明显的警示标志和围栏，确保施工区域的安全；•严禁在施工区域内吸烟或使用明火；•操作人员必须佩戴好安全帽、安全鞋等个人防护装备，并熟悉相关施工操作规程和安全操作规范；•发现施工现场存在的安全隐患或问题，必须及时报告和处理。
沉井及顶管施工方案一、工程概况本次沉井及顶管施工的工程概况如下：地点：市区工程类型：沉井及顶管施工工程规模：总长500米，沉井深度15米，顶管直径1.2米开工日期：2024年9月1日竣工日期：2024年1月1日二、施工准备工作1.设计方案确认根据工程要求，施工方拟设计沉井及顶管的具体方案，并进行设计方案的确认。
设计方案应满足安全、经济、合理等要求。
2.材料准备根据设计方案，准备好所需的施工材料，包括沉井用钢筋、混凝土、顶管等材料，并进行验收。
3.施工设备准备准备好所需的施工设备，包括起重机械、挖掘机、混凝土搅拌站等设备，并进行检查、试运行，确保设备良好运转。
4.人员组织组织合适的人员进行施工，包括项目经理、技术工人、安全员等。
确保人员素质到位，并进行必要的培训。
5.施工环境整理对施工现场进行整理和清理，包括清理杂物、平整地面等，确保施工现场整洁有序，为施工创造良好的工作环境。
三、施工工序及方案1.施工前期准备确定施工区域，进行划定及标示。
废旧物料沉井区域周围进行清理，使其光洁。
2.沉井施工（1）挖掘沉井洞口：采取机械挖掘的方式，按设计要求挖掘沉井洞口。
（2）处理土方并打围：将挖掘出来的土方进行合理处理，保证沉井洞口周边土方够硬，并采用桩围或护壁围护。
（3）沉井钢筋制作及安装：根据设计要求，制作并安装沉井用钢筋。
（4）浇筑混凝土：将预制好的混凝土浇筑至沉井洞口，保证混凝土质量，并进行振捣。
3.顶管施工（1）开挖顶管沟槽：按照设计要求开挖顶管沟槽，保证沟槽的平整度和尺寸。
（2）安装顶管：将顶管逐节推入顶管沟槽中，保证顶管的质量和尺寸，并进行连接。
（3）顶管浇筑：在顶管中逐段浇筑混凝土，保证顶管的稳固度和力学性能。
4.施工安全措施（1）安全防护：①设置安全警示牌：在施工现场周边设置明显的安全警示牌。
②设置防护标志：设置防护标志，警示非施工人员不得进入施工区域。
③穿戴安全防护用具：施工人员必须穿戴好安全帽、安全鞋等防护用具。
第一章 工程概况根据城市污水管网工程初步设计，接市政道路东段污水沿道路铺设D2000主干管排入到污水处理厂，污水管位于道路中心线东南侧绿化带内管中心距路中心13～14米，平均埋深为6.0～8.0米。
本管段在路上施工，交通压力较大，对文明施工的要求很高。
施工期间必须做好和道路管理部门、交通管理部门、园林绿化部门、片区派出所和居委会以及沿线经过单位的协调关系。
1.1、主要工程数量***路（***路～***路）污水管：污水管道采用承插式钢筋混凝土Ⅱ级管，总长约558m,管径为d2000；支管为DN400HDPE管，长约141m。
***路（***路～***路）污水管：污水干管采用“F”型钢承口式钢筋混凝土Ⅱ级顶管,长约680m, 管径为d2000；支管为DN400HDPE管，长约175m。
***南路（***路～***路）污水管：污水干管采用“F”型钢承口式钢筋混凝土Ⅱ级顶管,长约685m, 管径为d800；支管为DN400HDPE管，长约215m。
***路（***路～***路）污水管：污水干管采用“F”型钢承口式钢筋混凝土Ⅱ级顶管,长约550m, 承插式钢筋混凝土Ⅱ级管长约300m管径为d1200；支管为DN400HDPE管，长约251m；DN600HDPE管，长约129m。
***路（***路～***路）污水管：污水干管采用“F”型钢承口式钢筋混凝土Ⅱ级顶管,长约620m, 管径为d800；支管为DN400HDPE管，长约172m。
***路（***路～***路）污水管：污水管采用DN600HDPE管，长约641m；DN400HDPE 管，长约209m。
***路（***路～污水厂）污水管：污水干管采用“F”型钢承口式钢筋混凝土Ⅱ级顶管,长约1900m, 管径为d2000；企口式钢筋混凝土Ⅱ级管长约65m管径为d1500；“F”型钢承口式钢筋混凝土Ⅱ级顶管,长约48m, 管径为d800；支管为DN400HDPE管，长约218m。
以上路段污水管道的主要施工内容为：土方挖填、管道敷设及顶管、拖管、检查井、部分路面破除和恢复等工程的施工。
顶管工程工作量：3200米管道顶进（其中φ800.1200φ1200.1000m、φ2000.1000m）1.2、本工程特点本工程由于地质条件复杂，施工环境差（基本位于市区内，通行障碍、原市内各种管线电缆埋设多、穿越道路等不利因素），工期要求紧，标准要求高，施工中具体操作难度大，等等不利的客观原因。
因此，编制本施工方案，本着“先深后浅，先地下后地上，先干管后支管，先建筑后安装”的原则，对工程进行有步骤、有原则、有秩序地进行施工。
第二章 沉井施工沉井施工程序：基坑测量放样→基坑开挖→刃脚垫层施工→立井筒内模和支架→钢筋绑扎→立外模和支架→浇捣混凝土→养护及拆模→封砌预留孔→井点安装及降水→凿除垫层、挖土下沉→沉降观察→铺设碎石及混凝土垫层→绑扎底板钢筋、浇捣底板混凝土→混凝土养护→素土回填。
第一节 基坑测量放样根据沉井设计图纸和工程地质报告所揭示的地质情况，沉井基坑开挖深度取2 米，沉井刃脚外侧面至基坑边的工作距离取2米，基坑边坡采用1:1。
整平场地后，根据沉井的中心座标定出沉井中心桩、纵横轴线控制桩及基坑开挖边线。
施工放样结束后，须经监理工程师复核准确无误后方可开工。
工作井、接收井基坑布置示意见附图。
第二节 基坑开挖经监理工程师认可的基坑开挖边线确定后，即可进行挖土工序的施工。
挖土采用1米3的单斗挖掘机，并与人工配合操作。
基坑底面的浮泥应清除干净并保持平整和干燥，在底部四周设置排水沟与集水井相通，集水井内汇集的雨水及地下水及时用水泵抽除，防止积水而影响刃脚垫层的施工。
第三节 刃脚垫层施工刃脚垫层采用砂垫层和混凝土垫层共同受力。
1.3.1砂垫层厚度的确定砂垫层厚度Ｈ可采用如下计算公式计算：Ｈ≤［σ］Ｎ／Ｂ＋γ砂根据计算结果，无论是工作井还是接收井，砂垫层厚度Ｈ均为 60（厘米）。
砂垫层采用加水分层夯实的办法施工，夯实工具为平板式振捣器。
1.3.2混凝土垫层厚度的确定混凝土垫层厚度可按下式计算公式计算：／Ｒ－ｂ）／2ｈ＝（Ｇ根据计算结果，混凝土垫层厚度ｈ为10～15厘米（工作井为15厘米，接收井为10厘米）。
混凝土垫层表面应用水平仪进行校平，使之表面保持在同一水平面上。
第四节 立井筒内模和支架由于顶管沉井高度达8米左右，因此，井身混凝土分三节浇捣，内模同样分三节按装。
井筒模板采用组合钢模与局部木模互相搭配，以保证内模的密封性。
刃脚踏脚部分的内模采用砖砌结构，宽度与刃脚同宽。
井身内模支架采用空心钢管支撑。
钢管支架必须架设稳固，如有必要，可采用对撑支架，增加内模的稳定性。
第五节 钢筋绑扎钢筋的表面应洁净，使用前将表面油渍、鳞锈等清理干净；钢筋应平直，无局部弯折，成盘的钢筋均应调直；预制构件中的主钢筋均采用对焊、焊接并按照有关规定抽样送检；钢筋接头应互相错开，并严格按照国家标准《混凝土结构工程施工及验收规范》（GB50204—92）中的有关规定执行；现场钢筋绑扎时，其交叉点应用21＃铁丝绑扎结实，必要时用电焊焊牢。
钢筋规格、尺寸应符合设计图纸要求和规定，绑扎钢筋时应采用撑件将二层钢筋位置固定，保证钢筋设计间距。
为了保证保护层的厚度，应在钢筋与模板之间设置同强度标号的水泥砂浆垫块，垫块应与钢筋扎紧并互相错开。
钢筋绑扎完成后，应上报监理工程师进行隐蔽验收。
隐蔽验收合格后，方可进行立外模。
第六节 立外模和支架钢筋绑扎验收后，应进行架立外模和支架。
井壁内外模用串心螺丝固定，串心螺丝采用φ16的圆钢，中间设置止水片，两端设置铁片控制井壁厚度尺寸，圆钢两端头上铰成螺纹，用定制钢螺帽固定，拆模时拆去钢螺帽，割去外露部分，再用同标号防水砂浆二度抹平，确保不渗水。
外模支架必须稳、牢、强，保证在浇捣混凝土时，模板不变形，不跑模。
第七节 浇捣混凝土模板和支架工序完成后，必须经监理工程师进行验收。
验收合格后，方可进行混凝土的浇捣。
为缩短施工周期和保证工程质量，采用泵送商品混凝土。
泵送混凝土可将输送管的软管直接放入浇捣段，距离浇捣面1米左右，保证混凝土不离析。
混凝土浇捣前应严格检查各种预留孔、预留管和预埋件的位置和几何尺寸，严禁漏放和错放。
混凝土振捣采用插入式振捣器振捣，振捣棒插入时应离开钢筋，但应防止混凝土振捣不匀和振捣过密而产生混凝土离析现象的发生。
混凝土在捣振时应注意和随时检查模板受力和钢筋受力的情况，防止模板因混凝土振捣的原因而跑模。
井身浇捣混凝土分三段施工：工作井——总高度为8.43米，分三次浇捣完成，一次下沉。
第一次浇捣刃脚部分，高度2.4米，标高－5.73～－3.33米；第二次浇捣高度3米，标高－3.33～－0.33米；第三次全部浇捣完成，浇捣高度3.03米，标高－0.33～＋2.70米。
接收井——总高度为7.85米，分三次浇捣完成，一次下沉。
第一次浇捣刃脚部分，高度2.0米，标高－5.15～－3.15米；第二次浇捣高度2.9米，标高－3.15～－0.25米；第三次全部浇捣完成，浇捣高度2.95米，标高－0.25～＋2.70米。
采用分段浇捣混凝土时，严格按规范要求做好施工缝。
施工缝做成凸缝，并在后浇时将连接处的混凝土凿毛，并用水清洗干净，浇捣时先用12%的UEA砂浆座浆，然后轻倒第一层混凝土并振捣密实，以免形成蜂窝，影响沉井的质量。
在混凝土浇捣过程中，还应做好混凝土的试块工作，保证质保资料的完善。
第八节 养护及拆模混凝土浇捣完成后应及时养护，养护方法可采用自然养护和塑料膜覆盖法。
在养护过程中，对混凝土表面需浇水湿润，严禁用水泵喷射而破坏混凝土。
养护时应确保混凝土表面不发白，至少养护七天以上。
养护期内，不得在混凝土表面加压、冲击及污染。
在拆模时，应注意时间和顺序。
拆模时间控制在混凝土浇捣后的3～4天内进行，过早或过晚的拆模对混凝土的养护都是不利的；拆模顺序一般是先上后下，小心谨慎，以免对混凝土表面造成破坏。
对于分段浇捣混凝土部位，应保留最后一排模板，利于向上接模。
第九节 封砌预留孔严格按照设计图纸的要求，设置和封砌各种预留孔，并保证在沉井下沉过程中，预留孔内不渗水。
第十节 井点安装及降水为确保沉井平稳下沉，采用排水下沉法施工。
用井点抽除地下水，降低地下水位，井点在基坑外周布置，并至少预抽七天后，方可开始挖土。
第十一节 凿除垫层、挖土下沉沉井下沉需待混凝土强度达到设计要求后，方可开始挖土下沉。
下沉时，应先凿除刃脚下的混凝土垫层及砖砌内模。
挖土工具采用蟹斗挖机挖土吊出井外。
沉井挖土顺序应中间稍低于四周，沉井内的挖土高差控制在1米以内，禁止深锅底挖土，防止沉井突沉造成沉井倾斜的危险。
另外，井壁外的灌砂必须均匀充实，使沉井下沉时四周摩阻力相近，均匀下沉。
沉井下沉时，应防止倾斜，发现问题及时纠偏，若沉井下沉有困难时应另外想办法，不准大量挖深，造成突沉。
沉井挖土三班制连续作业，中途不停顿，确保沉井连续、安全地下沉就位。
当刃脚距离设计标高在1.5米时，沉井下沉速度应逐渐放缓，挖土高差控制在50cm内，当沉井接近标高时，应预先做好止沉措施。
止沉措施可采用在刃脚四周间隔挖出设计标高的槽，填入方木，并应注意抛高系数，禁止超沉和超挖。
第十二节 沉降观察沉井在下沉过程中，必须随时测定沉井标高，确保均匀下沉，并做好沉井下沉记录。
沉井下沉至设计标高（包括抛高）后，应先清除表面浮泥等杂物，超挖的土方必须用碎石夹砂填实，不得用土填，井内不得有积水，并确保井点的正常工作，不允许发生停泵，同时加强对水位的观测，保证降水要求，地下水位必须距离垫层50cm以下。
底板与刃脚的接触面，必须将表面混凝土全部凿毛并露出石子，便于新老混凝土的结合。
当沉井在8小时内的累计下沉量不大于10mm时，方可浇捣底板碎石垫层。
第十三节 铺设碎石层及C15素混凝土垫层在铺筑碎石层时，应确保井底内无积水、无流砂、无翻浆等现象。
20cm的碎石层应做到平整，无坑塘，必须时应用水平仪抄平，保证碎石层的水平。
碎石层铺筑完成后，即可在其上浇捣素混凝土垫层。
在铺筑素混凝土垫层后，应保证表面平整，无地下水上冒现象。
第十四节 绑扎底板钢筋、浇捣底板混凝土在素混凝土垫层完成后，就可在其上绑扎底板钢筋。
钢筋在绑扎时，应保证刃脚钢筋与底板钢筋的连接、上下两层钢筋的间距，并将刃脚混凝土的表面凿毛露出石子，便于刃脚混凝土与底板混凝土的结合。
底板混凝土浇捣完成后应及时养护，确保其表面不露白，并应防止阳光及温差的剧烈变化，以免底板出现收缩裂缝，影响沉井的施工质量和使用功能。
第三章 顶管施工第一节、顶管施工工艺和方法3. 1顶管设备选择本标段管道穿越土层大部分为素填土及杂填土，综合分析穿越土层的地下水及含水量、渗透系数、内摩擦角和粘聚力，可看到管道穿越土层比较复杂，土质自立性较差，硬质物含量高，因此我们选用全断面机械式掘进机。
