国内高层建筑不断兴建，而内部的建筑设备也是大量的，为了提高设备利用率，合理地使用能源，加强对建筑设备状态的监视等，自然地就提出了楼宇自动化控制系统。
下列，详细介绍楼宇自控系统八大功能：一、供电系统监控功能大楼内的供电是考核智能大厦服务质量的重要指标，通常要对大楼内的供电变压器、高压侧供电参数、低压侧供电参数进行监测。
1、变压器温度监测：实时监测供电变压器的温度，将采集的温度值存入数据库中，为数据查询和曲线输出提供依据。
2、供电高压侧监测：对供电高压侧的电压、电流进行实时监测，将采集数值存入数据库，为数据查询和曲线输出提供依据。
3、供电低压侧监测：对供电低压侧的电压、电流、功率因数进行实时监测，将采集数值存入数据库，为数据查询和曲线输出提供依据。
4、报警功能：变压器超温、高、低压侧过电压、过电流时输出故障报警。
5、显示打印：动态运行流程画面、数据查询、运行曲线、故障报表、数据报表。
二、照明系统监控功能大楼内照明也是进行智能化管理的项目之一，对照明实施监控，主要是为了更好地节约能源，利用预先安排好的时间程序对照明进行自动控制。
1、公共区照明监控：采用定时程序控制，实施启停控制、运行状态、故障报警、累计运行时间。
2、生活区照明监控：采用定时程序控制，实施启停控制（其中泛光照明只是在节假日中投入）、运行状态、故障报警、累计运行时间。
3、办公区照明监控：对正常工作日、双休日、节假日采用不同的时间控制，根据照度传感器采集的数据进行调光控制，实施启停控制、运行状态、故障报警、累计运行时间。
4、事故照明：出现紧急事故时自动启动事故照明，并发出报警。
5、报警功能：各个区域的照明故障报警，紧急事故的报警（启动事故照明）。
6、显示打印：动态运行流程画面、数据查询、运行曲线、故障报表、数据报表。
7、区街和泛光照明：采用定时程序控制，实施启停控制、运行状态、故障报警、累计运行时间。
三、送排风系统监控功能大楼内的送风、排风系统均实施统一管理，可由DDC 控制器按照预制的时间程序运行。
楼宇自控系统方案简介楼宇自控系统是一种集成了多种智能设备和技术的系统，旨在为楼宇提供自动化和智能化的管理和控制。
该系统可以有效地提高楼宇的能源利用效率，增强运营管理效果，提升居住和工作环境的舒适性和安全性。
功能特点楼宇自控系统具有以下功能特点：1. 能源管理楼宇自控系统可以监测和控制楼宇内的能源使用，如电力、水和燃气等。
通过智能化的调控，系统可以实现能源的合理配置和最优化管理，以降低能源消耗和运营成本。
2. 环境控制楼宇自控系统可以监测和调控楼宇内的温度、湿度、光照等环境参数，以提供舒适的居住和工作环境。
系统可以实时根据人员的需求和外部环境变化调整空调、照明和通风等设备的工作状态。
3. 安全管理楼宇自控系统可以监测和管理楼宇内的安全设备，如火灾报警系统、门禁系统和视频监控系统等。
系统可以实现对这些设备的集中控制和智能化管理，以提高楼宇的安全性和应急响应能力。
4. 运维管理楼宇自控系统可以实时监测和管理楼宇设备的运行状态，对设备的故障和异常进行及时报警和处理。
系统可以提供设备运行数据的统计和分析，以帮助运维人员进行设备维护和管理。
5. 用户体验楼宇自控系统可以通过手机App或web端提供用户界面，使用户能够远程监控和控制楼宇设备。
用户可以随时随地获取楼宇的详细情况，并进行需要的操作，增强用户的使用体验和参与度。
技术架构楼宇自控系统的技术架构一般包括以下几个部分：1. 数据采集楼宇自控系统通过各种传感器和测量设备采集楼宇内的各种参数数据，如温度、湿度、光照、电力消耗等。
采集的数据可以通过有线或无线方式传输到中央控制系统。
2. 数据传输楼宇自控系统利用网络技术将采集到的数据传输到中央控制系统。
传输方式可以采用以太网、Wi-Fi、蓝牙等技术，根据楼宇的具体要求和实际情况进行选择。
3. 数据处理中央控制系统接收到传输的数据后，进行数据处理和分析。
系统可以使用算法和模型对数据进行处理，提取有用信息，并根据需要生成各种报表和图表。
楼宇自控系统楼宇自控系统是一种将自动化技术应用于楼宇运行管理的系统。
它通过集成、控制和调节各种设备和设施，实现对楼宇的节能、安全、舒适等方面的智能化管理。
楼宇自控系统以提高楼宇的运行效率、降低运行成本、改善室内环境质量为目标，给用户带来更好的使用体验。
首先，楼宇自控系统具有智能化的特点。
通过连接各种传感器和设备，系统可以实时监测楼宇的温度、湿度、照明、空气质量等参数，并及时做出相应的调整。
比如，在人员稀少的情况下，可以自动降低照明亮度；在室内温度过高时，可以自动开启空调等。
这种智能化的特性，不仅提高了楼宇的运行效率，还能够根据不同环境需要进行灵活的调节，使室内环境更加舒适。
其次，楼宇自控系统具有集成化的特点。
系统可以集成各种设备和设施，包括照明系统、空调系统、安防系统、电梯系统等，通过互联网连接，实现对这些设备的集中控制和管理。
用户可以通过智能手机或电脑远程控制楼宇的各个设备，并可以实时监测楼宇的运行状态。
这种集成化的特性，大大简化了楼宇管理的流程，提高了管理效率，同时也方便了用户的使用和体验。
另外，楼宇自控系统还具有节能环保的特点。
系统可以根据楼宇使用情况和环境需求，合理分配和利用能源资源。
比如，在人员离开楼宇后，可以自动降低照明亮度和空调使用，以达到节能的效果；在使用电梯时，系统可以智能调度电梯，减少运行次数，降低能耗。
这种节能环保的特性，不仅有助于降低楼宇的运行成本，还能够减少对环境的影响，使楼宇更加可持续发展。
总之，楼宇自控系统在提高楼宇运行效率、降低成本、改善室内环境质量等方面具有重要作用。
它的智能化、集成化和节能环保的特点，使楼宇管理更加高效、便捷和可持续。
随着科技的不断进步和应用的推广，相信楼宇自控系统在未来会发挥更加重要的作用，给人们带来更好的使用体验。
楼宇自控系统是建筑智能化的重要组成部分，其通过集成各种设备和技术，实现对楼宇运行的智能化、自动化管理。
楼宇自控系统的发展不仅提升了楼宇的管理效率和舒适度，还在节能减排、安全防护、环境监测等方面起到了积极的作用。
楼宇自控系统解决方案
《楼宇自控系统解决方案》
楼宇自控系统是一种通过自动化技术来管理和控制建筑内部设备和系统的智能化解决方案。
在现代社会中，由于建筑的规模和复杂度不断增加，楼宇自控系统成为了实现建筑节能、安全、舒适的重要手段。
楼宇自控系统解决方案主要包括以下几个方面：
1. 能源管理：楼宇自控系统可以实时监测建筑内部的能耗情况，通过智能化的控制方法，对空调、照明、通风等设备进行有效的能源管理，从而降低能耗、节约能源成本。
2. 安全监控：楼宇自控系统可以通过监控摄像头、火灾报警器、门禁系统等设备，实现对建筑内部的安全监控和警报功能，及时发现并处理突发的安全事件。
3. 舒适度控制：楼宇自控系统可以根据建筑内部的环境条件和使用需求，智能调节空调、照明、通风等设备，提高建筑内部的舒适度。
4. 数据分析：楼宇自控系统可以通过收集和分析建筑内部设备的运行数据，优化设备的运行状态，延长设备的使用寿命，降低设备维护成本。
在实际应用中，楼宇自控系统解决方案需要根据具体的建筑需
求，结合智能化设备和先进的控制技术，设计和实施适合建筑的智能化解决方案。
同时，楼宇自控系统也需要不断进行优化和升级，以适应不断变化的建筑环境和需求。
总的来说，楼宇自控系统解决方案是一个综合性的智能化解决方案，可以为建筑带来节能、安全、舒适的效果，未来将在建筑行业中发挥更加重要的作用。
楼宇自动化系统在工程实际当中的应用某单位大厦主要包括建筑面积8000平方米的综合办公楼一座、一个职工食堂和宾馆一座，具备了办公、会议、餐饮、住宿等功能，并基本具备了通信自动化和办公自动化的条件。
本大厦作为办公、会议、餐饮、住宿等场所，其智能化设计应满足以下要求：(1)具有现代化的通信手段与高效的办公环境。
在办公综合楼内，管理与生产人员能通过DDD、roD、Email、电视会议、信息检索与统计分析等多种手段，及时获取各种情报和各种数据库系统中的最新信息。
(2)节能。
现代化的大楼，其空调与照明系统的能耗很大，在满足工作人员对环境要求的前提下，可通过楼宇自动化系统降低能耗和节省费用。
(3)创造安全、健康、舒适和发挥创造性的生产与办公环境。
防火与保安系统的智能化，使楼宇内部的安全度大大提高，从而保证大楼中工作人员的安全和健康；楼宇自动化系统对温度、湿度、照度均加以自动调节，可以使工作人员像在家里一样温馨、舒畅，也可以提高办公室工作人员的工作效率和创造性。
(4)良好的适应性。
新技术的突飞猛进，加快了电信产品的更新速度，高新技术的发展与经营内容和方式的改变，使建筑平面与使用功能有可能变更。
为此办公楼自动化设计应具有良好的适应性，能满足不同时期、不同用户对不同环境、功能的要求。
因此楼宇自动化系统的主要功能应包括如下三个方面：一系统构成本大厦作为一综合性办公大楼，其BAS系统同样包括供热通风和空调系统、照明系统、火灾报警与消防联动控制系统、停车场管理系统、门禁系统、公共广播与背景音乐、给排水系统、电梯系统、电视监控(CCTV)、变配电系统。
但由于一些条件的限制。
使用LonWorks智能节点实现的系统可由图4-1表示。
图1 楼宇自动化系统框图本系统共有81个模拟输入点(AI)、33个模拟输出点(AO)、194个数字输入点(DI)、76个数字输出点(DO)需要监测和控制，共用LonWorks智能节点49个。
由于节点相对较少，网络的构成只需一个子网即可，网络媒介使用双绞线，以手拉手的方式构成总线拓扑结构。
楼宇自控系统楼宇自控系统是一种将智能技术与楼宇管理相结合的创新应用，通过集成各种设备和传感器，实现对楼宇内部环境、安全设备、能源等方面的自动化管理和控制。
该系统的引入不仅可以提高楼宇的安全性、舒适度和能源利用效率，还能减轻管理人员的工作负担，提高楼宇的整体管理水平。
首先，楼宇自控系统可以实现楼宇内部环境的智能化管理。
比如，在冬天可以根据人员数量和室内温度自动调节供暖设备的温度和风速，以保持室内的舒适度；在夏天可以根据室内温度和光照强度自动调节空调设备的运行，以保证室内的凉爽和通风。
此外，楼宇内的照明系统也可以通过自控系统实现智能化管理，根据人员活动情况和光照强度自动调节灯光的亮度和开启时间，以达到节能的目的。
其次，楼宇自控系统对楼宇的安全设备也能进行智能化的监控和管理。
比如，在楼宇的出入口设置安全门禁系统，只有经过身份验证的人员才能进入；在楼宇的大厅和走廊安装监控摄像头，实时监测人员活动情况，并能自动识别可疑行为；在楼宇的消防系统中，通过自控系统可以实现设备的自动检测和报警功能，保证楼宇的消防安全。
最后，楼宇自控系统还可以实现对楼宇能源的智能管理和节约。
通过与各种设备和系统的联动，自控系统可以实时监测和分析楼宇内部的能源使用情况，比如电力、水和气体的消耗量等，从而制定相应的节能措施。
系统可以通过自动调整设备的运行模式和时间表，合理利用能源资源，提高能源利用效率。
另外，系统还可以分析楼宇能耗数据，发现潜在的能源浪费问题，并及时进行修复和优化。
总之，楼宇自控系统的引入能够为楼宇提供全方位、综合性的管理和控制功能，提高楼宇的管理水平和效率。
通过智能化的调节、监控和分析，能够提升楼宇的安全性、舒适度和能源利用效率。
随着科技的进步和应用的不断发展，楼宇自控系统将会越来越普及和成熟，并为人们创造更加舒适和高效的工作和居住环境。
近年来，随着科技的不断进步和人们对节能环保的日益重视，楼宇自控系统作为一种新型的智能化管理与控制系统也得到了越来越多的关注和应用。
建筑楼宇自控系统方案建筑楼宇自控系统是一个集信息采集、自动控制、调度管理于一体的智能化系统，能够实现建筑物内部的照明、空调、供水、排水、通风等设备的自动控制，提高建筑物的能源利用效率，提供舒适的室内环境。
一、系统架构建筑楼宇自控系统一般由下列组成部分组成：1. 传感器：用于监测建筑内部的温度、湿度、光照、二氧化碳浓度等信息。
2. 执行器：控制建筑内设备的开关、调速、阀门等操作。
3. 数据采集和控制单元：用于处理传感器采集到的数据，并发送控制信号给执行器进行操作。
4. 控制中心系统：用于设置和调整建筑楼宇自控系统的参数和策略，实现远程监控和管理。
二、功能特点1. 能耗监测与优化：建筑楼宇自控系统能够根据传感器采集到的数据，实时监测建筑内部的能耗情况，并根据需求进行调整和优化，以达到节能减排的目的。
2. 室内环境控制：通过监测室内温度、湿度等信息，自动调节空调、通风、采光等设备的工作状态，提供舒适的室内环境。
3. 安全监测与报警：建筑楼宇自控系统能够监测火灾、煤气泄漏等安全风险，并在发生异常情况时及时发出报警信号。
4. 远程监控和管理：通过控制中心系统，用户可以随时随地通过手机或电脑远程监控和管理建筑楼宇自控系统，实现设备的状态查询、参数调整等功能。
三、实施步骤1. 系统需求分析：根据建筑的功能和使用需求，明确自控系统的功能和性能指标。
2. 传感器和执行器的选择和布局：根据需求分析，选择合适的传感器和执行器，并合理布局在建筑内部。
3. 数据采集和控制单元的设置：配置适合的数据采集和控制单元，负责数据的采集和处理，并根据需求发送相应的控制信号。
4. 控制中心系统的建设：搭建控制中心系统，提供用户界面和远程管理功能。
5. 系统的调试和优化：完成系统的搭建后，进行调试和优化，确保系统的稳定和可靠性。
6. 系统的运维和管理：建立完善的运维和管理机制，定期维护和巡检系统，保证系统的正常运行。
四、应用前景建筑楼宇自控系统可以广泛应用于各类建筑物，包括商业建筑、办公楼、住宅等，特别是大型建筑物，其效果更为显著。
楼宇自控工程在实际工程中的应用现代建筑内部有大量机电设备，这些设备多而分散，如果采用分散管理，就地控制、监视和测量是难以想象的。
采用楼宇自控系统，就可以合理利用设备，节约能源，节省人力,确保设备的安全运行，加强楼内机电设备的现代化管理, 并创造安全、舒适与便利的工作环境，提高经济效益。
1 工程概况一座以食品药品检验为主体的实验检验业务用房，对现场温湿度要求较高。
该工程主体建筑为地上13层，包括业务受理大厅、厨房、检验检测室、化学室、中药室、抗生素室、食品药理室、实验动物房等，地下一层为停车库及设备用房。
本工程总建筑面积22928.76 m2，建筑高度为65 m2 设计依据(1)《民用建筑电气设计规范》JGJ16-2008(2)《民用建筑供暖通风与空气调节设计规范》GB 50736-2012(3)《生物安全实验室建筑技术规范》GB 50346-2011(4)《科学实验建筑电气设计规范》JGJ/T 91-933 系统设计要求(1)夏季供回水温度为7～12 ℃,冬季供回水温度为45～50 ℃。
(2)局部时段,局部区域要求相湿度为35～45%具体区域见暖通专业图纸。
4 系统原理(1)本设计采用新型集散控制系统-现场总线系统（FCS系统），能把控制功能下入至现场每个控制回路，完全分散在现场仪表中，从而提高了系统的可靠性，实现真正的分布式控制。
(2)本系统从组成可分为三层：设备层、控制层和管理层，主要监控对象为AHU、PAU等空调系统及水泵、电梯等的运行及故障信号。
(3)建筑设备监控主机控制室设在监控中心内，通过光HUB及BNA把TCP/IP协议转换成C-BUS，从而连接多台DDC直接数字控制器(可带远程输入输出模块)，把各楼宇设备连通起来；还可通过ODBC、API等接口方式完成与其它系统的通讯，实现建筑物内的资源共享和综合管理。
(4)本建筑物BA系统的监控及自诊断功能设于一层监控中心内，本建筑物共设30台空调机组，其中5台采用空气净化变频机组。

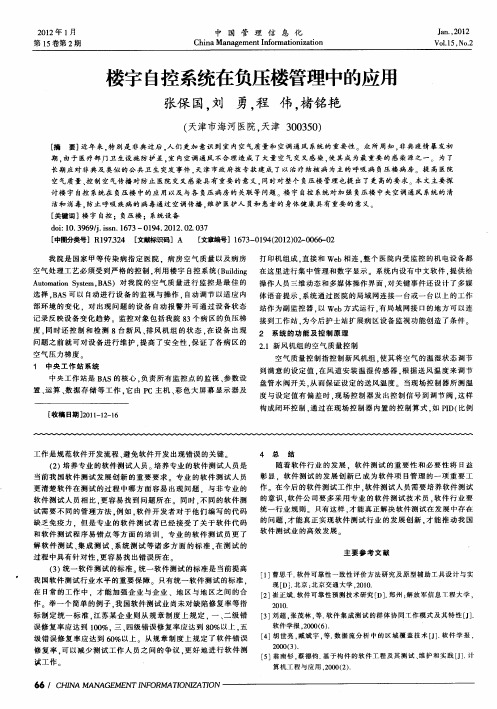

楼宇自控系统在负压楼管理中的应用
[摘要] 近年来，特别是非典过后，人们更加意识到室内空气质量和空调通风系统的重要性。
众所周知，非典疫情暴发初期，由于医疗部门卫生设施防护差，室内空调通风不合理造成了大量空气交叉感染，使其成为最重要的感染源之一。
为了长期应对非典及类似的公共卫生突发事件，天津市政府拨专款建成了以治疗结核病为主的呼吸病负压楼病房。
提高医院空气质量、控制空气传播对防止医院交叉感染具有重要的意义，同时对整个负压楼管理也提出了更高的要求。
本文主要探讨楼宇自控系统在负压楼中的应用以及与各负压病房的关联等问题。
楼宇自控系统对加强负压楼中央空调通风系统的清洁和消毒，防止呼吸疾病的病毒通过空调传播，维护医护人员和患者的身体健康具有重要的意义。
［关键词］楼宇自控；负压楼；系统设备
我院是国家甲等传染病指定医院，病房空气质量以及病房空气处理工艺必须受到严格的控制，利用楼宇自控系统（ＢｕｉｌｄｉｎｇＡｕｔｏｍａｔｉｏｎＳｙｓｔｅｍ，ＢＡＳ）对我院的空气质量进行监控是最佳的选择，ＢＡＳ可以自动进行设备的监视与操作，自动调节以适应内部环境的变化，对出现问题的设备自动报警并可通过设备状态记录反映设备变化趋势。
监控对象包括我院８３个病区的负压梯度，同时还控制和检测８台新风、排风机组的状态，在设备出现问题之前就可对设备进行维护，提高了安全性，保证了各病区的空气压力梯度。
1 中央工作站系统
中央工作站是BAS的核心，负责所有监控点的监视、参数设置、运算、数据存储等工作，它由ＰＣ主机、彩色大屏幕显示器及打印机组成，直接和Ｗeb 相连，整个医院内受监控的机电设备都在这里进行集中管理和数字显示。
系统内设有中文软件，提供给操作人员三维动态和多媒体操作界面，对关键事件还设计了多媒体语音提示，系统通过医院的局域网连接一台或一台以上的工作站作为副监控器，以Ｗeb方式运行，有局域网接口的地方可以连接到工作站，为今后护士站扩展病区设备监视功能创造了条件。
2 系统的功能及控制原理
２．１新风机组的空气质量控制
空气质量控制指控制新风机组，使其将空气的温湿状态调节到满意的设定值，在风道安装温湿传感器，根据送风温度来调节盘管水阀开关，从而保证设定的送风温度。
当现场控制器所测温度与设定值有偏差时，现场控制器发出控制信号到调节阀，这样构成闭环控制，通过在现场控制器内置的控制算式，如ＰＩＤ（比例积分微分）和优化ＰＩＤ算式，保持被控温度在要求的控制范围内。
在送风温度控制方面，达到冬季加温、夏季除湿的功能，在冬季空气干燥时，
根据送风温度调节加湿器运行状态，当现场控制器所测温度与设定值有偏差时，现场控制器发出控制信号到加湿器，加湿器启动直到检测到湿度满意值为止方停止运行。
夏季，在新风湿度很大的情况下，一般露点温度高于温度设定值，此时，经过制冷器的空气将会结露，达到降低空气温度的效果。
２．２排风机组的控制
楼内共有８台排风机组，排风机组将在非典及特殊时期保证整个病区内的负压，系统必须对排风机组进行集中监控，同时排风机组的运行和新风机组的运行也有一定的关联，这种关联也是由系统自动完成的。
通过新风与排风之间的转换来满足非典及特殊时期的负压要求，系统开机时首先打开排风机组，再延时开启新风机组，关机时顺序则相反，这样保证了楼内新鲜空气的进入而且空气不会逆流。
3 病区空气质量监测及负压压力梯度监测
我院作为国家甲等传染病医院，由于其功能和系统的复杂性不同于一般的公共卫生建筑，其安全性要求更高，否则病毒或传染源将会扩散到社会上，造成社会恐慌和巨大的经济损失，所以对病区负压压力梯度监测显得尤为重要。
全楼共有８３间病房（负压区）和２１条走廊（缓冲区）。
其中缓冲区相对外走廊（室外）必须保持负压，这就要求在每间病房和缓冲区安装微压传感器，同时在这些区域的墙壁上安装液晶显示面板，分别显示该区域的负压状态，每个医护人员在进入这个区域时都能立刻检查到负压状态，并可以调节室内空气从而满足治疗需要。
一些致病因子可能会传播到隔离病区其他部位，因此，隔离区也设计了定量气流装置，保证了气流从清洁区流向非清洁区。
空气流向是从走廊流入隔离病房，以防止污染物传播到其他病区，空气流向通过压力梯度（负压）控制来实现，空气从高压力区流向低压力区。
此外，系统实时监测每个污染区的负压数值，一旦发现压差数值出现问题（比如出现零压差）就会立刻报警，通知操作人员检查故障，同时系统可以自动实现新风、排风机组检测故障状态下的程序运行，将损失降到最小。
4 空气质量的清洁与监控
定期对负压楼集中空调通风系统进行抽样培养监测，采用机器人装置对该楼各病区的８组新风机送风口取样并进行细菌学检测，分别检测管道内表面积尘量、送风质量、送风中的细菌量和种类（真菌总数、金黄色葡萄球菌、军团菌、铜绿假单胞菌）及送风中的可吸入颗粒物，在通风系统清洗过程中以及清洗结束后，要对建筑内房间的空气进行净化，净化过程要求每小时至少换气４次，将作业区室内尘粒浓度降低到室内空气质量标准（ＧＢ／Ｔ１８８８３）规定的要求。
新风机组过滤网每月清洗一次，且必须由专业人员操作，严格按照操作规程加以维护，不可以擦拭，因为不规范的行为会造成滤网功能的丧失［１］，各空调机房独立使用，保持清洁干燥，新风机组新风口设有防护网，送风口有防鼠装置，保证新风全部来源于室外［２］。
5 结语
具备防止交叉感染功能的负压楼的建设是一个系统工程，涉及建筑平面布局、排风系统、气流组织、气流流向、负压控制、水、电、自控等多个专业，整套设计在实施中还需科学合理的管理措施。
使用排风机组将空气顺着压力梯度经高效过滤器过滤后排放到室外，实现病房保持负压状态，减少病房间的交叉污染，防止医护人员和探访者感染，有效应对传染性突发事件，杜绝院内感染是我们的最终目的。
主要参考文献
［１］孙建荷，吴明，等. 洁净手术部空气细菌浓度测试方法研究［Ｊ］. 中华医院感染学杂志，２００５，１５（１２）：１３８３－１３８４．
［２］中华人民共和国卫生部. 公共场所集中空调通风系统卫生学评价规范［S］. ２００６.。
