SolidWorks 模具设计1。
拔模分析为了创建可以实现注塑的模具, 塑料产品必须被设计和拔模正确才能从围绕在周围的模具中顶出。
要对模型产品进行拔模分析，使用拔模分析命令有助于发现拔模和设计的错误。
对前视面进行向上拔模分析。
来看看各分析面的含义: 跨立面：是横跨分型线的面。
用户必须把跨立面分割成两块以分开模具的表面。
跨立面可以通过跨立面命令手工处理或者通过单击分型线命令中的分割面选项自动完成。
正陡面：这些表面中包含部分拔模量不够的区域。
如果整个面的拔模量都不够，它将被归类为【需要拔模】。
这些面能在模具中的正侧找到. 负陡面:这些表面包含部分拔模量不够的区域.这些面能在模具中的负侧找到.2. 调整收缩率模具上产品型腔部分的加工要略微比从模具中生产出来的塑料件大些。
这样做是为了补偿高温的被顶出的塑料件冷却后的收缩率。
在通过塑料产品创建模具之前,模具设计者需要放大塑料产品来解决收缩率.不同的材料,收缩率也是不同的，SolidWorks 用比例缩放命令在解决这个问题.这个零件我们以ABS 材料来做，5％的收缩率。
3. 确定分型线分型线是注塑类塑料产品中型腔与型心曲面中相互接触的边界.分型线是那些用来分割型心和型腔曲面的边界。
它们也构成了分型面的内部边界。
型腔面（正拔模）是绿色的，型心面（负拔模)是红色的。
任何一条被红色和绿色面共用的边都是分型线边界。
当拔模分析完成后，所有的被绿色和红色边共用的边被自动选中并被添加到分型线列表中。
单击确定。
手动添加分型线：在这个例子中，当分型线命令运行时，分型线边被自动的选中。
因为这是一个简单的分型线边界，这些边界被自动添加到位于分型线PropertyManager 的边线列表中。
有时分型线可能会更复杂以致于软件无法自动搜索到分型线。
当这种情况发生时,使用位于边线列表框下方的边线选择按钮去选择分型线。
4. 关闭孔和开口在分型线建立后,下一步是决定塑料产品上哪些开放的成型区域需要关闭曲面. 一个开放的成型区域或者是一个孔或者是一个开口，在注塑产品上就是模具型心型腔完全吻合形成的孔。
保温瓶的制作过程（机自076班丁辉070803110309）顶盖的制作：1、新建零件图，以上视基准面为基准。
在基准面上画一圆；2、退出草图，作拉伸特征。
使之成为一圆柱体且有一定高度；3、在圆柱体顶选择边线，做圆角特征；4、运用抽壳特征，在圆柱体内抽出一圆柱壳；5、在瓶口上选择边线，插入螺旋线3圈，以螺旋线点末为圆心作一小圆，并让小圆与螺旋线建立穿透关系。
运用扫描特征，完成螺纹制作。
瓶塞的制作：1、新建零件图，以前视基准面为基准，在基准面上作一直角梯形；2、在直角边上作一中心线，运用旋转特征，直角梯形绕中心线作旋转，完成瓶塞的制作。
瓶胆的制作：1、新建零件图，以前视基准面为基准，在基准面上建立草图，运用直线，圆弧，样条曲线作一瓶胆半截面图；2、作中心线后运用旋转特征，作出瓶胆外观；3、选择底边线，作圆角特征，完成瓶底制作；4、以上视基准面为基准，在其上制作出一小圆；5、让小圆作拉伸特征；6、选择拉伸底面做圆顶特征；7、选择小圆与瓶胆主体面作圆角特征，完成保瓶锥的制作。
瓶壳的制作：1、新建零件图，以前视基准面为基准，在基准面上建立草图，运用直线，圆弧，样条曲线作一主瓶壳半截面外形；2、作中心线后运用旋转特征，作出瓶壳主外观；3、在上视基准面上画一圆，作拉伸切除特征，将上一步中多制作多余的部分切除；4、以与上视基准面平行，与瓶身顶端一定距离作一基准面，运用圆弧，样条曲线命令作一与图中瓶口鸭嘴形相同的草图；5、选择瓶口顶端边线与4中所作草图作曲面放样特征，将生成一鸭嘴形瓶口；6、以与右视基准面平行，与瓶身相切作一基准面，在草图上作一工字形字样（即图中手把与瓶身相交处）；7、在前视基准面上作一手把外形曲线（如图中即为三段折线）；8、将6与7中草图建立穿透几可关系并作扫描特征，作出手把外形制作；9、运用圆角特征将8中所得手把图作光滑过渡处理；10、在瓶底端选择边线，插入螺旋线3圈，以螺旋线点末为圆心作一小圆，并让小圆与螺旋线建立穿透关系。

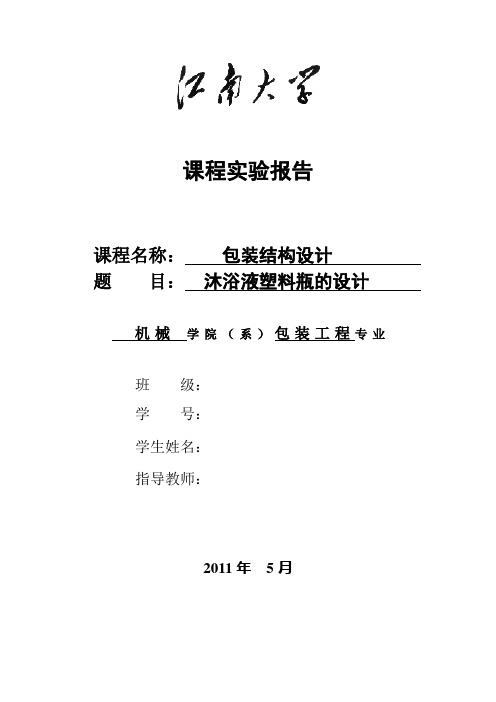

课程实验报告课程名称：包装结构设计题目：沐浴液塑料瓶的设计机械学院（系）包装工程专业班级：学号：学生姓名：指导教师：2011年5月《包装结构设计》课程实验报告学院：机械工程学院班级：姓名：日期：2011.5指导老师：实验名称：沐浴液塑料瓶的设计一、实验目的1.通过实际作业才能加深对塑料容器结构的理解；2.通过实际作业获得塑料容器设计制作方面的工艺知识。
二、实验要求设计一个洗发水（或其他日用品包装）的塑料瓶。
要求如下：1.容量125ml；2.设计铰链盖；3.外形自定；4.选材、工艺自定；5.写出设计步骤，绘制设计草图（包括瓶身、瓶盖）四、实验步骤（一）确定塑料瓶的大体尺寸和形状⑴产品分析：①沐浴露的主要成分一般为：表面活性剂，泡膜稳定剂、香精、增稠剂、螯合剂、护肤剂、色料。
高级浴液中还加入一些功效成分，如中草药提取物、水解蛋白、维生素和羊毛脂衍生物，使浴液不仅有清洁作用，还能促进血液循环，润湿保护皮肤，以及具有杀菌、消毒的作用。
②沐浴露的酸碱度：沐浴露的PH一般为5.5-6.5，所以可以确定沐浴露属于弱酸性。
⑵设计要求分析：内装物的容积为125ml，属于小包装件。
要求设计铰链盖，则需要考虑整体瓶形与盒盖在结构尺寸和整体外观类型上是否相符合。
设计定位：综上所述，可以大体把沐浴露的包装设计为旅游轻巧装。
结构设计方便携带和使用，初步定为瓶身截面为椭圆或圆形；材质为塑料瓶；瓶盖采取铰链盖设计。
设计壁厚t=1.5mm 瓶高h=90mm 瓶盖高h=20mm（二）选择制造材料塑料包装容器以其密度小、质轻、可透明也可不透明、不易破碎；有较好的耐腐蚀、耐酸碱、耐油、耐冲击性能，并具有较好的机械强度；易于成型加工，只要更换模具，即可得到不同品种的容器，并容易形成大批量生产、生产能耗低；包装效果好，塑料品种多，易于着色，色泽鲜艳，课根据需要制作各种不同种类的包装容器，取得最佳包装效果等优异性能，在化工产品、食品、饮料、化妆品、医药品等包装中得到了广泛的应用，在虚度方面已取代了木质容器、金属容器、玻璃、陶瓷容器等。
基于SolidWorks的M1000A气瓶的造型设计作者：周明指导老师：王轲（安徽农业大学经济技术学院 12机械设计制造及其自动化专业合肥 230036）摘要：在经济高速发展的现代化社会中，为适应市场的竞争需要，对计算机辅助设计与制造技术的研究与应用已越来越受到人们的重视。
在现代化的制造企业中普遍采用计算机辅助设计软件来进行产品的设计工作。
被认为属于朝阳工业范畴的气瓶制造业也不例外。
能够运用计算机辅助设计软件设计一种安全、低成本、使用寿命长的气瓶以满足应用需求将会越来越受欢迎。
本文以SolidWorks为工具，以一个实际的产品M200A气瓶为研究对象，同时参考国内外文献，及各种气瓶的结构，总结出气瓶的设计思路，设计了M1000A气瓶。
关键词：气瓶三维设计工艺1引言1.1三维设计的意义与作用现代计算机技术和CAD应用软件技术的发展，决定了CAD应用应当以显著提高设计质量和设计效率，明显降低设计成本，充分缩短设计、生产准备周期，浓缩和提高优秀的设计经验，提高整个设计技术的管理水平为目的[1]。
三维CAD系统中的工程图设计与一般二维设计系统不完全相同，三维CAD系统中的工程图设计可以直接由三维模型投影而成，从而保证各个视图的正确性，使用者只需要对视图中个别线条进行调整，并标注工程符号，即可满足工程图纸的要求。
三维模型设计中包括了产品完整的几何结构，还可以从三维模型中产生其他各种视图，除基本标准的三视图外，还可生成轴测图、向视图、各种剖视图、局部视图等。
在三维的CAD产品设计中，可以调节渲染所设计产品的一些基本属性，如光源设置，模型属性(颜色、透明度、反射系数等)，还可以设置模型的颜色、纹理、反射、景深、阴影等效果，使用三维设计的有如下优势：（1）三维模型比二维图形更接近真实的对象。
（2）三维模型可以转变为多个视图，并可在标注带有尺寸的二维产品图，从而获得二者的最佳形式。
这种从三维模型转为二维图形的优点是：对于模型和任何修改将自动反映到相应的视图上。
第3章香水瓶的建模【内容】香水瓶是生活中常用的化妆用具，它的建模包含了放样曲面、拉伸、加厚、圆角、配合、镜像等，需要综合运用多种特征创建方法。
本章将介绍香水瓶建模的相关知识。
【实例】实例1：主体零件建模。
实例2：中盖零件建模。
实例3：上盖零件建模。
【目的】通过本章学习，使用户可以掌握在Solidworks 2007中实现香水瓶创建的相关知识及其操作方法。
更多地强调在曲面建模中，“放样曲面”、“拉伸”、“加厚”等命令的综合使用技巧，以及使用“圆角”等命令对零件细节进行设计和修饰。
另外，还介绍利用几何关系简化建模的步骤，以及装配渲染的方法。
3.1 主体零件建模3.1.1 零件分析创建如图3.1所示的主体，主要建模步骤如下：图3.1 香水瓶的主体（1）确定基本几何关系。
（2）利用曲面放样特征生成瓶身。
（3）利用切除特征生成三个部分。
（4）利用平面区域特征填充开口处。
（5）利用曲面特征生成瓶颈的上部。
（6）利用、加厚特征生成瓶体瓶盖。
（7）利用装配命令组合所有零件。
3.1.2 确定基本几何关系（1）启动Solidworks 2007，单击（新建）按钮，出现新建对话框，在类型栏中选中零件选项确定。
单击（保存）按钮，在名称栏中输入新建文件名“瓶体.sldprt”并保存。
（2）草图1。
单击设计树中的上视面，单击工具栏（草图绘制），然后选择工具栏中。
在弹出的对话框中，绘制两条圆弧，再单击（智能尺寸），点选五边形的一边在弹出的对话框中将长度设置为7并确定，单击，退出草图，完成草图1绘制，如图3.2所示。
（3）草图2。
以上视面为基准面建立基准面，单击（基准面）设置距离为7并确定，在单击绘制两条弧线，如图3.3所示。
图3.1草图1 图3.2草图2 （4）草图3。
选择前视面，单击中的并绘制一条有两个端点的样条曲线。
再单击（添加几何关系），选择此样条曲线上端点和草图1，添加“穿透”几何关系如图3.3所示，再选择此样条曲线的下端点和草图2添加“穿透”几何关系，如图3.3所示，单击，退出草图，完成草图3绘制。
沐浴露瓶体三维造型
作品制作过程：
作品的制作过程主要分成：主体造型、肩部造型、生成凸缘和螺纹柱、装饰凹槽、瓶底倒圆、抽壳和生成螺纹等7个部分。
1. 主体造型
首先为瓶子做外形造型，分别在草图中的前视基准面、右视基准面和上视基准面画出路径线、引导线和轮廓线。
然后运用SolidWorks 的“扫描”命令扫描实体，扫描后得到曲面实体。
如图所示：
扫描轮廓 扫描后的实体
2. 肩部造型
在塑造瓶子的肩部部分时，我先以“曲面放样”的命令建立一个曲面，再根据这个生成的曲面用“曲面切除”命令对曲面实体进行曲面切除，得到瓶子的肩部。
建立肩部曲面需要两条引导线及4个轮廓才能完成。
如图所示：
以放样的方式建立一个曲面 根据这个曲面对主体进行切除
3. 生成凸缘和螺纹柱
选择瓶体顶面，用“拉伸”命令建立高度为3mm 的凸缘。
完成凸缘建立后，在凸缘上拉伸建立直径为30mm 高15mm 的螺纹柱，为后面在上面做螺纹做准备。
如图所示： 凸缘的建立 螺纹柱的建立
4.装饰凹槽
在瓶体的表面上放置装饰凹槽，完成装饰凹槽需要两条引导线及一个扫描截面，然后运用“插入”菜单栏下的“切除”→“扫描”的命令完成切除曲面实体，形成瓶体表面的凹槽。
1)上下引导线的建立
建立参考面，在参考面上画出上下引导线，然后运用“投影曲线”命令将参考面上的上下引导线都投影到瓶体表面上。
如图所示：
将上下引导线投影到瓶体表面上
2)扫描截面
用草图绘制命令，在右视基准面上画一个圆，用“分割实体”命令在圆上做出两个分割点，将两个分割点分别与上下引导线穿透，然后再确定扫描截面的几何尺寸。
如图所示：两个分割点分别与上下引导线穿透扫描截面的几何尺寸
3)扫描切除
运用“插入”菜单栏下的“切除”→“扫描”命令，选定两条引导线、扫描截面和扫描路径。
通过扫描切除,在主体曲面上产生凹槽。
如图所示：
5.瓶底倒圆
先在瓶底的外缘与瓶体外表面间做10mm的圆角，然后在草图绘制中，选取瓶体底面，用“拉伸切除”命令在瓶底做出向内凹3mm的凹面，并在瓶底内凹面部分做出3mm的圆角。
如图所示：
瓶体外缘的圆角瓶底内凹面部分的圆角
6.抽壳
由于沐浴露瓶子是壁厚为1.5mm的空心容器，所以要对实体进行抽壳。
选取螺纹柱顶面作为切除面，抽壳厚度为1.5mm。
如图所示：
7.生成螺纹
1)螺旋线
因为塑料件的螺纹不是通螺纹，所以我在螺纹柱的顶面以下2mm处开始做螺纹。
先创建一个基准面，在螺纹柱上画圆，然后用“螺旋线”命令生成螺旋线。
螺旋线的螺距为4.5mm，圈数为2圈，起始角度为90度，螺旋线旋向为顺时针方向。
2)螺纹的生成
插入一个垂直于螺旋线的基准面，在基准面上画出直径为2mm的圆。
最后运用“扫描”命令，扫描截面为圆，扫描路径为螺旋线，生成螺纹。
如图所示：
螺纹扫描截面的尺寸扫描后的螺纹
最后，通过上述操作得到沐浴露瓶子的造型。
