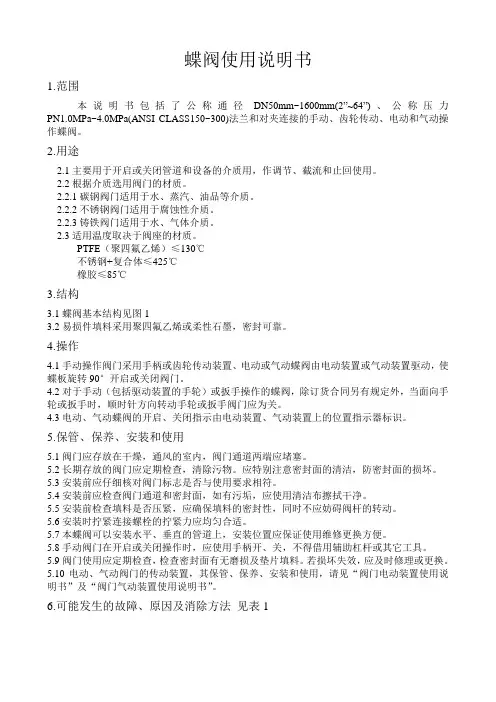

蝶阀使用说明书1.范围本说明书包括了公称通径DN50mm~1600mm(2”~64”)、公称压力PN1.0MPa~4.0MPa(ANSI CLASS150~300)法兰和对夹连接的手动、齿轮传动、电动和气动操作蝶阀。

2.用途2.1主要用于开启或关闭管道和设备的介质用，作调节、截流和止回使用。

2.2根据介质选用阀门的材质。

2.2.1碳钢阀门适用于水、蒸汽、油品等介质。

2.2.2不锈钢阀门适用于腐蚀性介质。

2.2.3铸铁阀门适用于水、气体介质。

2.3适用温度取决于阀座的材质。

PTFE（聚四氟乙烯）≤130℃不锈钢+复合体≤425℃橡胶≤85℃3.结构3.1蝶阀基本结构见图13.2易损件填料采用聚四氟乙烯或柔性石墨，密封可靠。

4.操作4.1手动操作阀门采用手柄或齿轮传动装置、电动或气动蝶阀由电动装置或气动装置驱动，使蝶板旋转90°开启或关闭阀门。

4.2对于手动（包括驱动装置的手轮）或扳手操作的蝶阀，除订货合同另有规定外，当面向手轮或扳手时，顺时针方向转动手轮或扳手阀门应为关。

4.3电动、气动蝶阀的开启、关闭指示由电动装置、气动装置上的位置指示器标识。

5.保管、保养、安装和使用5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。

5.2长期存放的阀门应定期检查，清除污物。

应特别注意密封面的清洁，防密封面的损坏。

5.3安装前应仔细核对阀门标志是否与使用要求相符。

5.4安装前应检查阀门通道和密封面，如有污垢，应使用清洁布擦拭干净。

5.5安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。

5.6安装时拧紧连接螺栓的拧紧力应均匀合适。

5.7本蝶阀可以安装水平、垂直的管道上，安装位置应保证使用维修更换方便。

5.8手动阀门在开启或关闭操作时，应使用手柄开、关，不得借用辅助杠杆或其它工具。

5.9阀门使用应定期检查，检查密封面有无磨损及垫片填料。

若损坏失效，应及时修理或更换。

5.10电动、气动阀门的传动装置，其保管、保养、安装和使用，请见“阀门电动装置使用说明书”及“阀门气动装置使用说明书”。

手动蝶阀尺寸规格表手动蝶阀是一种常用的流体控制装置，广泛应用于各个领域。

手动蝶阀的尺寸规格非常重要，它直接关系到蝶阀的安装和使用效果。

下面是手动蝶阀尺寸规格表，以供参考和选择。

一、蝶阀尺寸规格1. 蝶阀的公称通径：蝶阀尺寸的主要参数是公称通径，用于表示蝶阀的口径大小。

常见的公称通径有DN40、DN50、DN65等，其中DN 代表公称直径。

2. 蝶阀的连接方式：手动蝶阀的连接方式有法兰连接、螺纹连接和焊接连接等。

不同的连接方式适用于不同的管道系统，需要根据实际情况选择。

3. 蝶阀的长度：蝶阀的长度是指蝶阀的整体长度，包括阀体和阀盘的长度。

根据不同的安装要求和流体控制需求，蝶阀的长度也会有所不同。

4. 蝶阀的材质：手动蝶阀的材质选择主要根据介质的性质和工作环境的要求。

常见的材质有铸铁、碳钢、不锈钢等。

不同的材质具有不同的耐腐蚀性、耐压性和耐磨性。

5. 蝶阀的密封性能：蝶阀的密封性能直接影响到阀门的使用寿命和流体的泄漏情况。

常见的密封形式有橡胶密封、金属密封和组合密封等。

6. 蝶阀的操作方式：手动蝶阀的操作方式有手动操作和电动操作两种。

手动操作可以通过手轮、手柄等进行，电动操作则通过电动装置进行控制。

7. 蝶阀的工作压力：蝶阀的工作压力是指蝶阀在正常工作状态下所承受的压力。

根据不同的工作压力要求，蝶阀的结构和材质也有所不同。

8. 蝶阀的适用温度：蝶阀的适用温度是指蝶阀可以正常工作的温度范围。

根据不同的介质和工作环境，蝶阀的适用温度也会有所不同。

二、选择蝶阀尺寸的注意事项1. 根据管道系统的流量和压力要求选择合适的蝶阀尺寸，保证流体的顺畅运行和控制效果。

2. 根据蝶阀的使用环境和介质的特性选择合适的材质，确保蝶阀具有良好的耐腐蚀性和耐压性。

3. 在选择蝶阀的连接方式时，要考虑管道系统的实际情况和安装要求，确保连接紧密可靠。

4. 注意蝶阀的操作方式，根据实际需求选择手动操作或电动操作，以提高控制的精度和效率。

手动蝶阀外形尺寸公称通径结构长度(标准值)外形尺寸(参考值) 连接尺寸(标准值)0.6MPa 1.0MPa 1.6MPa毫米英寸L H H0 A B D0 n-d D0 n-d D0 n-d 50 2 43 63 235 270 65 110 4-14 125 4-18 125 4-1865 21/246 70 250 270 65 1304-141454-181454-1880 3 46 83 275 270 65 150 4-181608-181608-18100 4 52 105 316 270 65 170 4-18 180 8-18 180 8-18125 5 56 115 340 310 65 200 8-182108-182108-18150 6 56 137 376 310 65 225 8-182408-222408-22手动衬胶蝶阀应用于化工，石油，制氧，医药等方面，具有较高的质量和耐腐蚀性。

公称压力：PN1.0、1.6 、2.5MPa、ANSI150公称通径：DN50～600mm工作温度：-20 ～80℃ 传动机构：手轮蜗轮密封形式：软密封主要材质：阀体铸铁衬胶阀芯(1)QT-400 (2)CF8 (3)CF8M (4)CF3M公称通径( DN )L D D1 Z- Φd H H0 A B25 43 85 4-1432 43 100 4-1840 43 110 4-18 22050 43 125 4-18 63 235 270 6565 46 165 145 4-18 70 250 270 6580 46 185 160 8-18 83 275 270 65100 52 200 180 8-18 105 316 270 65 125 56 220 210 8-18 115 340 310 65 150 56 285 240 8-22 137 376 310 65 200 200 340 295 8-22 164 472 365 90125 56 250 210 8-18 115 411 193 125 150150 56 285 240 8-22137 447 193 125 150200 60 340 295 8-22 164 572 283 165 220250 68 395 350 12-22206 646 283 165 220300 78 445 440 12-22230 738 334 175 280350 78 505 460 16-22248 761 334 175 280400 102 565 515 16-26289 877 425 210 320450 114 615 565 20-26 320 938 425 210 320500 127 670 620 20-26343 993 425 210 320600 154 780 725 20-30413 1131 425 210 320700 165 895 840 24-30 478 1476 620 320 400800 190 1015 950 34-33525 1533 620 320 400900 203 1115 1050 28-33 585 1655 620 320 400 1000 216 1230 1160 28-36 640 1765 620 400 400 1200 254 1455 1380 32-39 755 1995 620 400 400 D371X 蜗轮软密封对夹蝶阀结构图主要外形连接尺寸主要连接尺寸主要外形尺寸DN 0.6 MPa 1.0 MPa 1.6 MPaL H HO A B DO n-d DO n-d DO n-d50 43 63 306 180 200 110 4-14 125 4-18 125 4-1865 46 70 321 180 200 130 4-14 145 4-18 145 4-1880 46 83 346 180 200 150 4-18 160 8-18 160 8-18100 52 105 387 180 200 170 4-181808-181808-18125 56 115 411 180 200 200 8-18 210 8-18 210 8-18150 56 137 447 270 280 225 8-182408-222408-22200 60 164 572 270 280 280 8-18 295 8-22 295 12-22 250 68 206 646 270 280 335 12-18 350 12-22 355 12-26 300 78 230 738 380 420 395 12-22 400 12-22 410 12-26 350 78 248 761 380 420 445 12-22 460 16-22 470 16-26 400 102 289 877 450 470 495 16-22 515 16-26 525 16-30 450 114 320 938 480 490 550 16-22 565 20-26 585 20-30 500 127 343 993 480 490 600 20-22 620 20-26 650 20-33 600 154 413 1131 480 490 705 20-26 725 20-30 770 20-36 700 165 478 1476 640 660 810 24-26 840 24-30 840 24-36 800 190 525 1533 640 660 920 24-30 950 24-33 950 24-39 900 203 585 1655 750 860 1020 24-30 1050 28-33 1050 28-39 1000 216 640 1765 850 900 1120 28-30 1160 28-36 1170 28-42电动对夹硬密封蝶阀适用范围城建、化工、冶金、石油、制药、食品、饮料、环保D973H-10/16/25 电动对夹硬密封蝶阀主要外形连接尺寸公称主要尺寸法兰尺寸和螺栓规格通径1.0 MPa 1.6 MPa2.5 MPa（DN）L H H1 D1 4-Ф-M D1 4-Ф-M D1 4-Ф-M50 43 530 112 125 Ф18125Ф18125Ф1865 46 530 115 145 Ф18145Ф18145Ф1880 49 565 120 160 Ф18160Ф18160Ф18100 56 600 138 180 Ф18180Ф18190Ф23125 64 640 164 210 Ф18210Ф18220Ф27150 70 705 175 240 Ф23 240 Ф23 250 Ф27 200 71 775 208 295 M20 295 M20 310 M24 250 76 945 243 350 M20 355 M24 370 M27 300 83 1070 283 400 M20 410 M24 430 M27 350 92 1140 310 460 M20 470 M24 490 M30 400 102 1210 340 515 M24 525 M27 550 M33 450 114 1335 380 565 M24 585 M27 600 M33 500 127 1415 410 620 M24 650 M30 660 M33600 154 1605 470 725 M27770M33770M36700 165 1844 550 840 M27 840 M33 875 M39800 190 2040 640 950 M30 950 M36 990 M45900 203 2255 710 1050 M30 1050 M36 1090 M451000 216 2380 770 1160 M33 1170 M39 1210 M521200 254 2640 890 1380 M36 1390 M45 1420 M52DS341X/F/H-6/10/16C 、P、R 法兰式伸缩蝶阀主要外形连接尺寸规格D D1 D2 Lmax Lmin H1 H2 N-Фd100 220 180 156 216 174 110 170 8-Ф18125 250 210 184 232 186 123 182 8-Ф18150 285 240 211 239 194 140 210 8-Ф22200 340 295 266 264 214 170 238 8-Ф22250 395 350 319 296 235 195 270 12-Ф22300 445 400 370 300 250 222 300 12-Ф22350 505 460 429 320 270 252 330 16-Ф22 400 565 515 480 332 282 285 368 16-Ф26 450 615 565 530 355 305 310 402 20-Ф26 500 670 620 582 365 315 337 438 20-Ф30 600 780 725 682 420 340 393 490 24-Ф30 700 895 840 794 446 396 450 558 24-Ф33 800 1015 950 901 476 426 515 625 28-Ф3328-Ф33 900 1115 1050 1001 506 456 560 68528-Ф36 1000 1230 1160 1112 516 466 610 75032-Ф39 1200 1455 1380 1328 560 510 725 88036-Ф42 1400 1675 1590 1530 590 540 840 98740-Ф48 1600 1915 1820 1750 630 585 960 115844-Ф48 1800 2115 2020 1950 680 630 1060 125848-Ф48 2000 2325 2230 2150 730 680 1165 1365上明牌D71FS衬氟手动蝶阀主要连接尺寸及重量：。

0
0.8797 0.234
0
对应圆钢 价
对应圆钢 价
对应圆钢 价
阀门厚度 （mm）
44.7 45.2 52.1
对应螺栓
数量 对应一付
(套） 螺栓规格
4
M12
4
M12
4
M12
4
M12
4
M16
4
M16
4
M16
8
M16
8
M16
8
M16
8
M16
8
M20
12
M20
12
M24
12
M24
16
M24
16
M27
20
M27
20
M30
20
M33
阀门厚度 （mm）
44.7 45.2 52.1 54.4
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
通径 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600
法兰垫片厚度 （mm） 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3
法兰厚度 （mm）
14 14 16 16 18 18 20 20 20 22 22 24 26 28 32 35 38 42 46 52
16
M27
20
M27
20
M30
20
M33
阀门厚度 （mm）
70 78 108 114 127
