讲义 2019二建机电1v1基础班-专题二：机电工程常用工程设备(二)

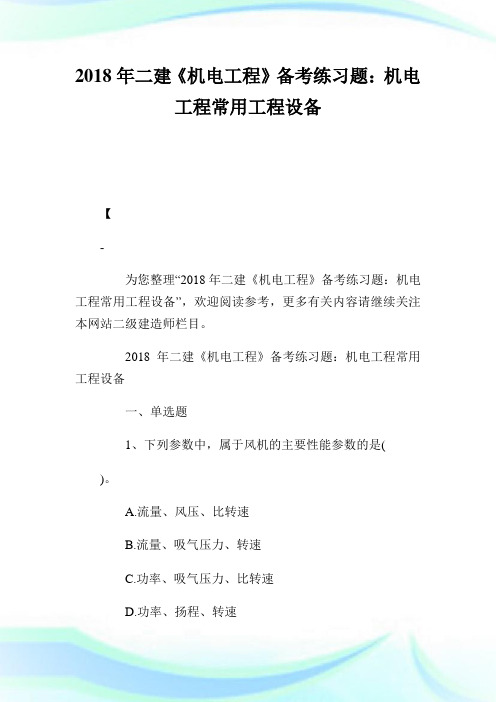

2018年二建《机电工程》备考练习题：机电工程常用工程设备【-为您整理“2018年二建《机电工程》备考练习题：机电工程常用工程设备”，欢迎阅读参考，更多有关内容请继续关注本网站二级建造师栏目。

2018年二建《机电工程》备考练习题：机电工程常用工程设备一、单选题1、下列参数中，属于风机的主要性能参数的是()。

A.流量、风压、比转速B.流量、吸气压力、转速C.功率、吸气压力、比转速D.功率、扬程、转速2、下列输送设备中，属于无挠性牵引的输送设备是( )。

A.螺旋输送机B.板式输送机C.刮板输送机D.斗式提升机3、下列设备中，属于机械通用设备的是()。

A.压缩机B.桥式起重机C.锅炉D.汽轮机4、异步电动机与同步电动机相比，其缺点是()。

A.结构复杂B.功率因数低C.价格较贵D.启动麻烦5、对于高压电气及成套装置的性能描述正确的是( )。

A.开通、保护、控制、调节B.通断、保护、控制、调节C.通断、保护、控制、纠偏D.开通、保护、控制、纠偏6、下列不属于石油化工设备中的反应设备的是( )。

A.聚合釜B.反应釜C.分解锅D.蒸发器7、泵按工作原理分类有()。

A.清水泵B.离心泵C.计量泵D.螺杆泵E.多级泵二、多选题8、压缩机性能参数包括有( )。

A.容积B.转速C.流量D.功率E.吸气压力9、变压器按绕组数量可分为( )。

A.单绕组变压器B.双绕组变压器C.三绕组变压器D.自耦变压器E.油浸式变压器10、变压器的主要技术参数有()。

A.连接组别B.容量C.绝缘方式D.功率E.阻抗11、电工最先进的智能测量仪表除具有常规仪表功能外，还具有()。

A.数据自动调整B.参数设置C.界面切换D.数据通信E.自动报警12、下列石油化工专用设备中，属于分离设备的有()。

A.分解锅B.集油器C.蒸发器D.洗涤器E.冷凝器参考答案1、【答案】A【解析】风机的主要性能参数有流量(风量)、全风压、动压、静压、功率、效率、转速、比转速等。

二建机电知识点总结一、机电设备基础知识1、电气设备电气设备是指使用电力作为动力源的各种设备，包括发电机、变压器、开关设备、配电设备、控制设备等。

在建筑工程中，电气设备的选择、设计和安装都是十分重要的，需要满足国家电气设备安装标准和电气设计规范。

2、给排水设备给排水设备是指建筑物内外的供水、排水和排污设备，包括管道、水泵、水箱、排水设备等。

在工程建设中，给排水设备的功能与安装位置都需要精确计算和设计，以确保正常供水和排水。

3、暖通空调设备暖通空调设备是指建筑内部的供暖、通风和空调设备，包括锅炉、空调机组、通风管道等。

在建筑工程中，暖通空调设备的设计和选择需要充分考虑建筑的结构和使用需求，以提供舒适的室内环境。

二、机电工程管理知识1、施工管理机电工程的施工管理包括进度管理、质量管理、安全管理和材料设备管理等方面。

负责人需要根据工程实际情况，合理安排进度，保证施工质量，确保施工安全，有效管理材料设备，以保证工程的顺利进行。

2、成本管理成本管理是机电工程管理中的重要环节，包括项目预算编制、成本控制、资金使用等方面。

负责人需要对项目进行合理的预算，实施有效的成本控制措施，确保资金的合理使用，以保证工程的顺利进行。

3、安全管理安全管理是机电工程中至关重要的一环，包括安全风险评估、安全培训、安全检查等方面。

负责人需要主动进行安全风险评估，加强安全教育培训，定期进行安全检查，确保施工过程中的安全，以保护工程施工人员的生命财产安全。

4、质量管理质量管理是机电工程管理中的重要环节，包括质量检查、质量控制、质量验收等方面。

负责人需要根据工程要求制定质量检查计划，加强质量控制和质量验收工作，确保工程达到设计要求的质量标准。

三、机电工程施工技术1、电气工程施工技术电气工程施工技术包括电缆敷设、电气设备安装、电气线路接线等方面。

在施工过程中，需要合理安排施工顺序，确保施工质量和进度，满足电气设备的使用要求。

2、给排水工程施工技术给排水工程施工技术包括管道敷设、管道连接、水泵安装等方面。

2H310000机电工程技术：——机电工程专业技术机电工程涉及的专业技术包括：机电工程测量、机电工程材料、起重技术、焊接技术。

2H311010机电工程测量——工程测量的施工内容包括：工程测量的施工内容：控制网测量、施工过程控制测量2H311011掌握机电工程测量的要求本知识点：1）工程测量（控制网测量和施工过程控制测量）的方法、等级和仪器的应用；2）保证量距精度的方法——返测丈量；3）水准测量的高差法、仪高法；高程测量的绝对标高测量和相对标高测量法。

4）水准点的设置原则：水准点应选在土质坚硬、便于长期保存和使用方便的地点；墙水准点应选设于稳定的建筑物上，点位应便于寻找、保存和引测。

如：水准点一般都选在旧建筑物墙角、台阶和基岩等处；如无适当的地物，应提前埋设临时标桩作为水准点。

5）工程测量仪器：光学经纬仪、全站仪、S3光学水准仪、钢卷尺；6）机电工程中：设备基础施工的测量方法；管线工程测量；长距离输电线路钢塔架（铁塔）基础施工的测量一、工程测量的原理——水准测量和基准线测量方法和原理(一)水准测量原理——利用水准仪和水准标尺测定待测点高程的方法：高差法和仪高法1．高差法——采用水准仪和水准尺测定待测点与已知点之间的高差，通过计算得到待定点的高程的方法；(间接测量) 2．仪高法——采用水准仪和水准尺，只需计算一次水准仪的高程，就可以简便地测算几个前视点的高程。

（直接测量）请注意两种方法的应用选择：当安置一次仪器，同时需要测出数个前视点的高程时，使用仪高法。

——在工程测量高程时常用仪高法(二)基准线测量方法——基准线测量：利用经纬仪和检定钢尺。

——测定待定位点的方法：水平角测量和竖直角测量，这是确定地面点位的基本方法。

每两个点位都可连成一条直线(或基准线)。

切记：1．保证量距精度的方法返测丈量，当全段距离量完之后，尺端要调头，读数员互换，按同法进行返测，往返丈量一次为一测回，一般应测量两测回以上。

——量距精度以两测回的差数与距离之比表示。

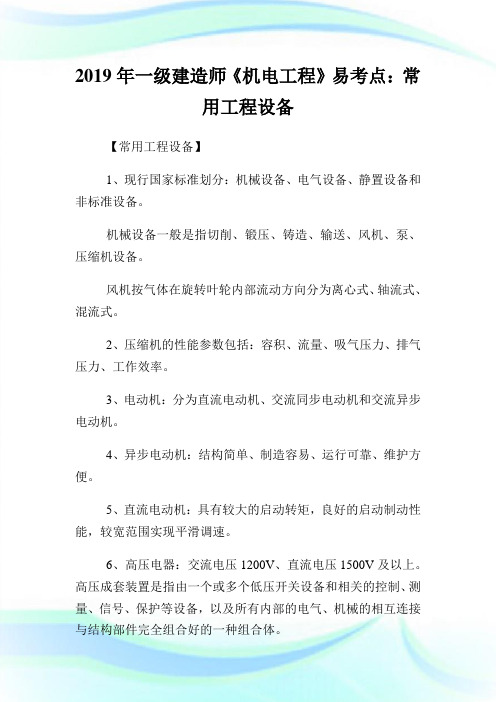

2019年一级建造师《机电工程》易考点：常用工程设备【常用工程设备】1、现行国家标准划分：机械设备、电气设备、静置设备和非标准设备。

机械设备一般是指切削、锻压、铸造、输送、风机、泵、压缩机设备。

风机按气体在旋转叶轮内部流动方向分为离心式、轴流式、混流式。

2、压缩机的性能参数包括：容积、流量、吸气压力、排气压力、工作效率。

3、电动机：分为直流电动机、交流同步电动机和交流异步电动机。

4、异步电动机：结构简单、制造容易、运行可靠、维护方便。

5、直流电动机：具有较大的启动转矩，良好的启动制动性能，较宽范围实现平滑调速。

6、高压电器：交流电压1200V、直流电压1500V及以上。

高压成套装置是指由一个或多个低压开关设备和相关的控制、测量、信号、保护等设备，以及所有内部的电气、机械的相互连接与结构部件完全组合好的一种组合体。

高压成套装置的性能由其在电路中所起的作用来决定，主要有：通断、保护、控制和调节四大性能。

低压成套装置的性能由其在电路中所起的作用来决定，主要有：通断、保护、控制和调节四大性能。

7、静置设备包括：反应设备，换热设备，分离设备，过滤、干燥设备。

8、反应设备：反应釜、管道反应器、填料塔、重力场。

9、发电设备：火力发电、水力发电、核电。

10、锅炉设备：低压、中压、高压、亚临界、超临界、超超临界。

11、石油化工设备：工艺塔类、热交换器、反应器、贮罐、分离过滤设备。

2019年一级建造师《机电工程》易考点：电力设施保护范围【电力设施保护范围】1.电力线路设施的保护范围(1)电力线路设施(2)电力电缆线路(3)电力线中处使用的有关设施(4)电力调度设施2.架空电力线路保护区电力设施的保护区主要是指电力线路的保护区。

电力线路保护区又分为架空电力线路保护区和电力电缆线路保护区两种。

(1)电压在1～10KV的为5m;(2)电压在35～110KV的为10m;(3)电压在154～330KV的为15m;(4)电压在500KV的为20m。

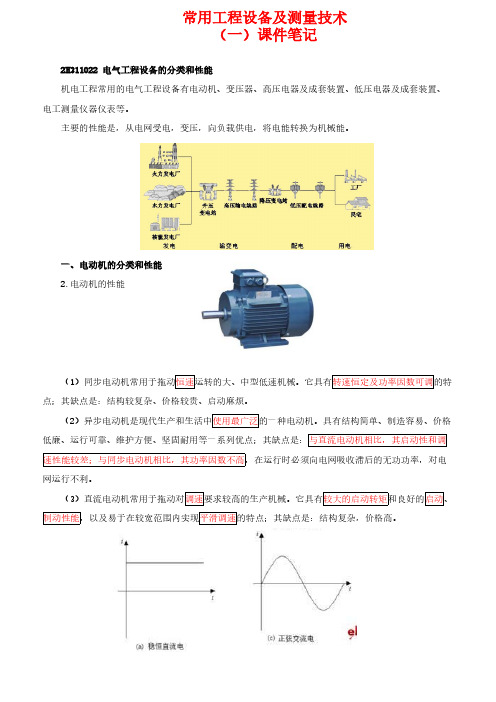

2H311022 电气工程设备的分类和性能机电工程常用的电气工程设备有电动机、变压器、高压电器及成套装置、低压电器及成套装置、电工测量仪器仪表等。

主要的性能是，从电网受电，变压，向负载供电，将电能转换为机械能。

一、电动机的分类和性能2.电动机的性能（1）同步电动机常用于拖动恒速运转的大、中型低速机械。

它具有转速恒定及功率因数可调的特点；其缺点是：结构较复杂、价格较贵、启动麻烦。

（2）异步电动机是现代生产和生活中使用最广泛的一种电动机。

具有结构简单、制造容易、价格低廉、运行可靠、维护方便、坚固耐用等一系列优点；其缺点是：与直流电动机相比，其启动性和调速性能较差；与同步电动机相比，其功率因数不高，在运行时必须向电网吸收滞后的无功功率，对电网运行不利。

（3）直流电动机常用于拖动对调速要求较高的生产机械。

它具有较大的启动转矩和良好的启动、制动性能，以及易于在较宽范围内实现平滑调速的特点；其缺点是：结构复杂，价格高。

常用工程设备及测量技术（一）课件笔记性能特点电动机优点缺点 交流同步电动机 转速恒定及功率因数可调 结构较复杂、价格较贵、启动麻烦 与同步电动机比功率因数不高交流异步电动机（记忆：异步不高又差但最广泛）结构简单、制造容易、价格低廉、运行可靠、维护方便、坚固耐用与直流电动机比 启动性和调速性能较差 直流电动机较大的启动转矩和良好的启动、制动性能；平滑调速结构复杂，价格高 二、变压器的分类和性能1.变压器的分类变压器是输送交流电时所使用的一种变换电压和变换电流的设备。

根据变换电压的不同，分为升压变压器和降压变压器。

根据冷却方式的不同，分为干式、油浸式、油浸风冷式； 根据相数的不同，分为单相变压器、三相变压器，根据每相绕组数的不同，分为双绕组变压器、三绕组变压器和自耦变压器等；根据变压器的用途不同，分为电力变压器、电炉变压器、整流变压器、电焊变压器、船用变压器、量测变压器等。

2.变压器的性能变压器的主要技术参数有：额定容量、额定电压、额定电流、短路阻抗、连接组别、绝缘等级和冷却方式等。

2019二建《机电》考前必背资料P2 灰铸铁多用于制造低中参数汽轮机的低压缸和隔板。

P4 纯铜常称紫铜，铜合金一般分黄铜、青铜和白铜三大类。

T2 主要用于电力输送用导电材料，制作电线、电缆等；青铜主要制造轴承、轴套等耐磨零件和弹簧等弹性元件，以及抗蚀、抗磁零件等。

P10 聚氯乙烯绝缘阻燃控制电缆：如 ZRC-VV、ZRC-VV22、ZRC-VV32 等固定敷设于室内、电缆沟、托架及管道中，或户外托架敷设，能承受机械外力的场所。

交联聚乙烯阻燃控制电缆：如 ZRA-KYJVP、ZRA-KFYJVP、ZRA-KFYJVP2 等，主要用于敷设于阻燃要求较高的室内、隧道、电缆沟、管道等要求屏蔽的固定场所P15 常用低压电器设备包括：刀开关及熔断器、低压断路器、低压负荷开关、低压隔离开关、接触器、继电器、控制器与主令电器、电阻器与变阻器、低压互感器、防爆电器、漏电保护器、低压成套设备等。

P16（2）换热设备(代号 E)。

主要用于完成介质间热量交换的压力容器称为换热设备。

如管壳式余热锅炉、热交换器、冷却器、冷凝器、蒸发器等。

（3）分离设备(代号 S)。

主要用于完成介质的流体压力平衡和气体净化分离等的压力容器称为分离设备。

如分离器、过滤器、集油器、缓冲器、洗涤器等。

P18 无论是建筑安装还是工业安装的测量，其基本程序都是设置纵横中心线→设置标高基准点→设置沉降观测点→安装过程测量控制→实测记录等。

P19 简单的标高基准点一般作为独立设备安装的基准点；预埋标高基准点主要用于连续生产线上的设备在安装时使用。

P21 常见的激光测量仪器：激光准直仪和激光指向仪、激光垂线仪、激光经纬仪、激光水准仪、激光平面仪。

激光准直仪和激光指向仪。

用于沟渠、隧道或管道施工、大型机械安装、建筑物变形观测。

激光垂线仪。

用于高层建筑、烟囱、电梯等施工过程中的垂直定位及以后的倾斜观测激光水准仪。

除具有普通水准仪的功能外，还可做准直导向之用P23 计算载荷：Qj=k1Xk2XQP25 流动式起重机的地基要求：地面耐压力测试→开挖回填夯实→耐压力测试→特大型履带吊车应铺设转配路基板（2）采用双机抬吊时，宜选用同类型或性能相近的起重机，负荷分配应合理，单机载荷不得超过额定起重量的80%。

2.地锚的结构形式及使用范围目前常用的地锚结构形式有全埋式地锚、半埋式地锚、压重式活动地锚等数种。

应根据受力条件和施工区域的土质情况选用合适的地锚结构。

（1）全埋式地锚适用于有开挖条件的场地。

全埋式地锚可以承受较大的拉力，多在大型吊装中使用。

（2）压重式活动地锚适用于地下水位较高或土质较软等不便深度开挖的场地。

小型压重式活动式地锚承受的力不大，多在改、扩建工程的吊装作业中使用。

在施工中，利用已有建筑物作为地锚，如混凝土基础、混凝土构筑物等，应进行强度验算并采取可靠的防护措施，并获得建筑物设计单位的书面认可。

2H312022 常用的吊装方法和吊装方案的选用原则一、吊装方案选用（一）吊装方案的评价和选择（1）技术先进性可行性论证。

（2）安全性分析。

（3）进度分析。

（4）成本分析。

记忆：技安进城（二）起重吊装方案管理（案例）起重吊装包括起重机械设备自身的安装、拆卸属于危险性较大的分部分项工程，应执行《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）的要求。

1.吊装方案的编制与审批（1）属于危险性较大的分部分项工程范围的吊装工程，施工单位应编制专项方案，技术部门组织本施工单位施工技术、安全、质量等部门的专业技术人员审核，由施工单位技术负责人签字。

审核合格后报监理单位，由项目总监理工程师审核签字。

实行施工总承包的建筑工程，专项方案由施工总承包单位组织编制。

（2）超过一定规模的危险性较大的分部分项工程范围的吊装工程专项方案，还应组织专家对专项方案进行论证。

（3）需要专家论证的这类工程包括：采用非常规起重设备、方法，且单件起吊重量在100kN及以上的起重吊装工程。

采用起重机械进行安装的工程。

起重机械设备自身的安装、拆卸。

2.组织专家对专项方案进行论证（1）实行施工总承包的，由施工总承包单位组织召开专家论证会。

（2）专家组应提交论证报告。

施工单位应根据论证报告修改完善专项方案，并经施工单位技术负责人（实行施工总承包的，应当由施工总承包单位、相关专业承包单位技术负责人）、项目总监理工程师、建设单位项目负责人签字后，方可组织实施。

机电工程施工技术——2H311000 机电工程常用材料及工程设备2H310000 机电工程施工技术本章知识体系2H311000 机电工程常用材料及工程设备2H311010 机电工程常用材料2H311011 金属材料的类型及应用金属材料分为黑色金属和有色金属两大类。

其中，黑色金属主要是铁和以铁为基的合金（钢、铸铁和铁合金），广义的黑色金属还包括锰、铬及合金。

有色金属种类较多，常用的有铝及铝合金、铜及铜合金、钛及钛合金、镁及镁合金和镍及镍合金等。

一、黑色金属材料黑色金属材料又称钢铁材料，它们都是以铁和碳为主要元素组成的合金。

（一）生铁碳的质量分数（ωc）大于2%的铁碳合金称为生铁。

（二）铸铁碳的质量分数超过2%（一般为2.5%～3.5%）的铁碳合金称为铸铁。

（三）钢碳的质量分数不大于2%的铁碳合金称为钢。

1.按化学成分和性能分类（1）碳素结构钢：屈服强度有Q195—Q275等级别。

例如：在机电工程中常见的各种型钢、钢筋、钢丝等都属于碳素结构钢，优质的碳素钢还可以制成钢丝、钢绞线、圆钢、高强螺栓及预应力锚具等。

（2）合金结构钢：在机电工程中，低合金结构钢最为常用。

屈服强度有Q345—Q620等强度等级。

例如：某600MW超临界电站锅炉汽包使用的就是Q460型钢；机电工程施工中使用的起重机就是Q345型钢制造的，因为该种钢不仅韧度好，而且缺口敏感性也较碳素结构钢大。

（3）特殊性能低合金高强度钢包括：耐候钢、耐海水腐蚀钢、表面处理钢材、汽车冲压钢板、石油及天然气管线钢等等。

2.按钢的用途分类分为：结构钢、工具钢、特殊用钢、专用钢、铸钢、热轧钢、冷轧钢、冷拔钢。

【例】（2014真题）下列钢材中，属于化学成分和性能分类的有（）。

A.碳素结构钢B.合金结构钢C.冷轧钢D.热轧钢E.耐候钢『正确答案』ABE『答案解析』本题考查的是黑色金属材料。

钢材化学成分和性能分类主要有：（1）碳素结构钢；（2）合金结构钢；（3）特殊性能低合金结构钢。
