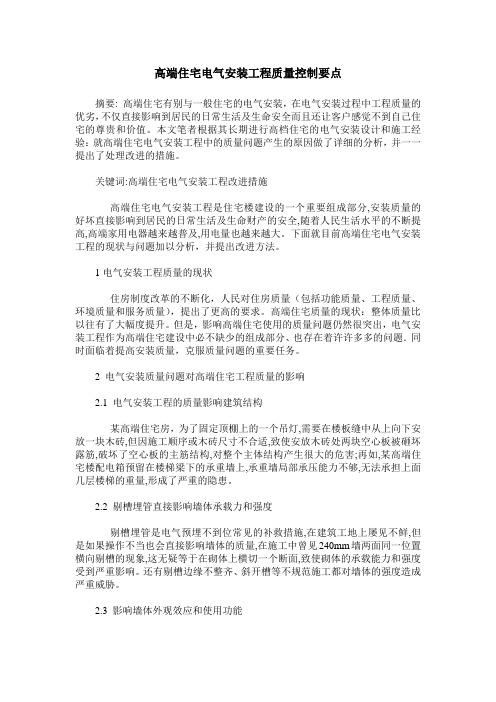

高端住宅电气安装工程质量控制要点摘要: 高端住宅有别与一般住宅的电气安装，在电气安装过程中工程质量的优劣，不仅直接影响到居民的日常生活及生命安全而且还让客户感觉不到自己住宅的尊贵和价值。
本文笔者根据其长期进行高档住宅的电气安装设计和施工经验：就高端住宅电气安装工程中的质量问题产生的原因做了详细的分析，并一一提出了处理改进的措施。
关键词:高端住宅电气安装工程改进措施高端住宅电气安装工程是住宅楼建设的一个重要组成部分,安装质量的好坏直接影响到居民的日常生活及生命财产的安全,随着人民生活水平的不断提高,高端家用电器越来越普及,用电量也越来越大。
下面就目前高端住宅电气安装工程的现状与问题加以分析，并提出改进方法。
1电气安装工程质量的现状住房制度改革的不断化，人民对住房质量（包括功能质量、工程质量、环境质量和服务质量），提出了更高的要求。
高端住宅质量的现状：整体质量比以往有了大幅度提升。
但是，影响高端住宅使用的质量问题仍然很突出，电气安装工程作为高端住宅建设中必不缺少的组成部分、也存在着许许多多的问题．同时面临着提高安装质量，克服质量问题的重要任务。
2 电气安装质量问题对高端住宅工程质量的影响2.1 电气安装工程的质量影响建筑结构某高端住宅房，为了固定顶棚上的一个吊灯,需要在楼板缝中从上向下安放一块木砖,但因施工顺序或木砖尺寸不合适,致使安放木砖处两块空心板被砸坏露筋,破坏了空心板的主筋结构,对整个主体结构产生很大的危害;再如,某高端住宅楼配电箱预留在楼梯梁下的承重墙上,承重墙局部承压能力不够,无法承担上面几层楼梯的重量,形成了严重的隐患。
2.2 剔槽埋管直接影响墙体承载力和强度剔槽埋管是电气预埋不到位常见的补救措施,在建筑工地上屡见不鲜,但是如果操作不当也会直接影响墙体的质量,在施工中曾见240mm墙两面同一位置横向剔槽的现象,这无疑等于在砌体上横切一个断面,致使砌体的承载能力和强度受到严重影响。
还有剔槽边缘不整齐、斜开槽等不规范施工都对墙体的强度造成严重威胁。
小议高层住宅的电气安装工程的施工质量管理摘要：随着国民经济的发展，民众对用电的需求及安全要求日益提高。
提高建筑工程中电气安装工程的施工质量显得更为重要。
电气安装工程是建筑安装工程施工的重要组成部分。
在电气安装工程的施工过程中，为了满足电气工程设计要求和交工后使用的安全可靠性，就要在工程的施工过程中做好各个环节的质量管理。
电气安装工程的施工质量管理直接影响一个工程建设项目的电气安全、可靠，这与普通老百姓的日常生活息息相关，直接关系到广大人民群众的切身利益。
关键词：电气，安装工程，系统，设备，管理1前言随着人们生活水平的不断提高，人民群众对用电的需求及安全要求日益提高，故此，对电气安装工程的施工质量也提出了更高的标准和要求。
由于电气工程施工是建筑安装工程施工的重要组成部分，所以，在电气工程施工过程中，为了满足电气工程设计要求和交工后使用的安全可靠性，就要在工程的施工过程中做好各个环节的质量控制。
电气安装工程的施工质量管理涉及面广，并贯穿整个安装施工工程。
笔者结合自身经验，以一个中大型高层住宅项目为例，小议一下其电气安装工程的施工质量管理。
2工程概况本工程为商住楼，位于广东省佛山市顺德区，总建筑面积为33万平方米，分六期施工。
系钢筋混凝土剪力墙结构，低下1层，地上18层。
其中地下室为车库，首层为商铺，2-18层为住宅。
2.1工程内容：⑴表箱后至各住户配电箱线路敷设及弱电管预留；⑵公共照明、应急照明系统、低下层车库照明系统等安装；⑶相关桥架、铁件安装；⑷配电屏后出线至各表箱电缆敷设、表箱安装；⑸交流送配电系统调试。
2.2施工作业流程2.3施工技术措施2.3.1电缆敷设(1)电缆敷设时应排列整齐，不宜交叉，加以固定并及时装设标志牌，标志牌上应注明线路编号，当无编号时应写明电缆型号、规格及起止地点；(2)并联使用的电缆应有顺序号，标志牌的字迹应清晰，不易脱落，规格统一，能防腐，挂装应牢固；(3)管道内的电缆敷设应符合设计要求，交流单芯电缆不得单独穿入钢管内；(4)直埋电缆应符合设计要求，在回填土前应经隐蔽工程验收合格，回填土应分层压实，路径标志与实际线路相符；(5)电缆头终端应有明显的相色标志，且与系统的相一致。

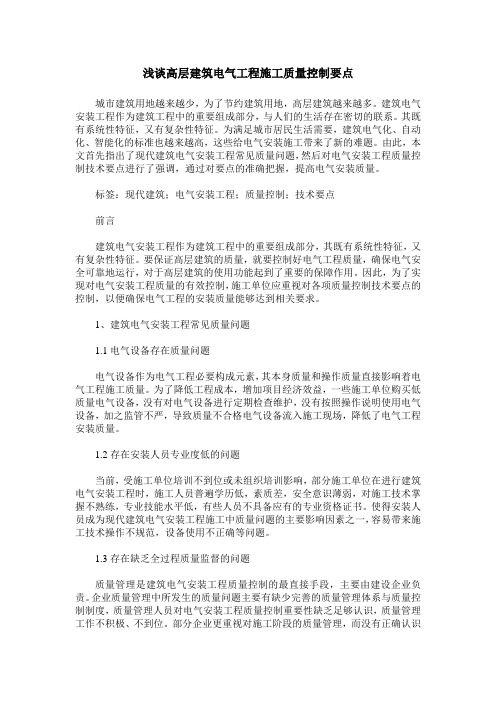

浅谈高层建筑电气工程施工质量控制要点城市建筑用地越来越少，为了节约建筑用地，高层建筑越来越多。
建筑电气安装工程作为建筑工程中的重要组成部分，与人们的生活存在密切的联系。
其既有系统性特征，又有复杂性特征。
为满足城市居民生活需要，建筑电气化、自动化、智能化的标准也越来越高，这些给电气安装施工带来了新的难题。
由此，本文首先指出了现代建筑电气安装工程常见质量问题，然后对电气安装工程质量控制技术要点进行了强调，通过对要点的准确把握，提高电气安装质量。
标签：现代建筑；电气安装工程；质量控制；技术要点前言建筑电气安装工程作为建筑工程中的重要组成部分，其既有系统性特征，又有复杂性特征。
要保证高层建筑的质量，就要控制好电气工程质量，确保电气安全可靠地运行，对于高层建筑的使用功能起到了重要的保障作用。
因此，为了实现对电气安装工程质量的有效控制，施工单位应重视对各项质量控制技术要点的控制，以便确保电气工程的安装质量能够达到相关要求。
1、建筑电气安装工程常见质量问题1.1电气设备存在质量问题电气设备作为电气工程必要构成元素，其本身质量和操作质量直接影响着电气工程施工质量。
为了降低工程成本，增加项目经济效益，一些施工单位购买低质量电气设备，没有对电气设备进行定期检查维护，没有按照操作说明使用电气设备，加之监管不严，导致质量不合格电气设备流入施工现场，降低了电气工程安装质量。
1.2存在安装人员专业度低的问题当前，受施工单位培训不到位或未组织培训影响，部分施工单位在进行建筑电气安装工程时，施工人员普遍学历低，素质差，安全意识薄弱，对施工技术掌握不熟练，专业技能水平低，有些人员不具备应有的专业资格证书。
使得安装人员成为现代建筑电气安装工程施工中质量问题的主要影响因素之一，容易带来施工技术操作不规范，设备使用不正确等问题。
1.3存在缺乏全过程质量监督的问题质量管理是建筑电气安装工程质量控制的最直接手段，主要由建设企业负责。
企业质量管理中所发生的质量问题主要有缺少完善的质量管理体系与质量控制制度，质量管理人员对电气安装工程质量控制重要性缺乏足够认识，质量管理工作不积极、不到位。
高层住宅电气工程施工质量控制要点浅析摘要:自从我国坚定不移的走改革开放道路以后，中国的经济建设取得了一个巨大的飞跃。
社会成员的经济能力得到了很大的提升，由于各方面的改变人民开始追求更高层次的生活质量，尤其是增加了对住房的需求，房地产的管理者看到了这个商机，大规模的兴建高楼大厦。
这时出现了一个重要问题是关于高层住宅电气工程的质量安全，如果这个方面处理不好很可能会威胁到居民的生命安全，工作人员必须要引起重视，在施工时要严格遵从国家规定的相关技术要求进行施工，只有这样才能保证高层住宅电气工程施工的质量，可以为人民提供一个安全的住房环境，也能促进建筑行业的健康发展。
关键词:高层住宅；电气工程；质量控制；措施引言:电气工程在高层住宅建设过程中是非常重要的，在日常生活中，我们最离不开的就是电器的使用。
比如，晚上照明需要用电，日常烧水需要用电，吃饭洗衣服等等都需要用电，如果对电气管理不当，很可能会造成一些安全事故，所以管理者必须加强电气工程建设的质量，现在各种安全防护体系，选择高质量的电气材料，只有这样才能保证高层住宅能够正常用电，不会因为电压等各种问题跳闸，相信生活在这样的环境中，左边一个可以每天保持一个愉悦的心情。
因此，为了帮助更多的人认识到城住宅电气工程施工质量控制的重要性，下面我从当前电气建筑工程施工过程中出现的问题和高层住宅电气工程施工质量控制要点进行了一个深层的分析，下面让我们一起来了解一下吧！1.当前电气建筑工程施工过程中出现的问题1.1 建筑电气工程设计存在的问题在对电气进行施工之前，我们必须要考虑各种外在因素再设计出符合该居住地的设计方案，这样才能保证高层住宅的电气能够合理的运营。
但是，在当下的高层住宅电气工程施工的管理中往往会忽视建筑工程的设计，管理者为了获取更多的利益，往往会简化过程。
比如每个电气工程的电线在设置中会有自己的走位，管理者往往不考虑这些，他们会把客户家的电线融合在一起放在一个大电闸上，还不采用备用的措施，就会出现如果总电闸出现问题，那么整栋楼的住户就都有可能没有办法用电，这会影响到居民的正常生活，给居民带了不好的居住体验。
高层建筑工程中电气施工的技术要点与质量控制高层建筑工程中电气施工是整个建筑工程中不可或缺的一部分，它负责安装、维护和管理建筑内部的电力设备和电气系统。
在高层建筑的电气施工过程中，需要注意以下几个技术要点和质量控制措施。
一、设计与规划电气施工前需要进行详细的设计与规划，包括电气线路布置、电缆敷设、开关箱安装位置等。
设计要满足国家和地方的相关规范和标准，并与建筑的其他系统进行协调，避免干扰与冲突。
特别是在高层建筑中，电气线路的走向和安装位置要考虑楼层结构和消防通道等因素，确保施工质量与安全性。
二、电缆敷设与接头处理电缆是高层建筑电气系统的重要组成部分，其敷设质量直接关系到电气系统的正常运行和安全性。
电缆在施工过程中应按照设计的线路进行敷设，避免过长或过短造成浪费或不足。
接头处理要严格按照规范进行，保证接触面积的充分，避免接触电阻过大。
接头处的绝缘处理也是重要的一步，要确保绝缘材料质量，并采取适当的接头保护措施。
三、开关箱与电气设备的安装开关箱和电气设备的安装要注意规范和标准的要求，确保其固定牢固、接地可靠，并有足够的安全距离和通风空间。
设备的安装位置要符合设计的要求，方便使用和维护。
设备的连接和接线要准确无误，避免接错或接反导致电气故障。
四、电气线路的绝缘与防火措施高层建筑中电气线路的绝缘性能和防火措施非常重要。
绝缘材料要选择符合规范和标准的，尤其是在易燃易爆场所，要选择阻燃和耐高温的材料。
线路绝缘处理应均匀、完整，避免存在缺陷，确保线路的绝缘安全。
防火措施包括选择防火电缆、增加防火隔离等，确保电气线路在发生火灾时不会引起更大的火灾。
五、设备运行与检测在电气施工完成后，需要进行设备的运行测试和检测。
运行测试包括线路的通电测试、断电恢复测试等，以验证设备和线路的正常运行。
检测包括电气设备的绝缘测试、接地电阻测试等，以验证设备的安全可靠性。
设备运行和检测应按照相关的规范和标准进行，确保设备正常工作和使用的安全性。
高层建筑工程中电气施工的技术要点与质量控制高层建筑工程中的电气施工是整个建筑过程中的重要环节之一，它对于整个建筑的安全和正常运行起着至关重要的作用。
在高层建筑电气施工中，有一些关键的技术要点和质量控制措施需要引起我们的重视。
一、设计阶段1.合理布置电气设备和线路：根据高层建筑的功能和布局特点，合理布置电气设备和线路，避免设备安装位置不当或线路走向不合理导致的电气设备不足或无法正常运行的问题。
2.合理选择电气设备：根据建筑的用电负荷和功能需求，合理选择电气设备，确保设备的安全可靠性和负荷匹配性。
3.合理设计接地系统：对于高层建筑来说，接地系统的设计尤为重要。
合理设计接地系统，保证整个建筑的电气安全，防止雷击和漏电等问题的发生。
4.合理设置消防电源：按照建筑法律法规的要求，合理设置消防电源和配电装置，确保在火灾发生时消防设备的正常运转。
二、施工阶段1.合理安装电气设备和线路：按照设计要求，合理安装电气设备和线路，确保设备的安装位置正确、线路连接正常，并且设备与设备之间的线路相互隔离，不会相互干扰。
2.保证电气安全：在施工过程中，要严格遵守电气安全操作规程，确保对设备和线路的安装过程中不会引起电气危险，如电气触电、短路、火灾等问题。
3.保持施工环境整洁：保持施工环境整洁，避免杂物堆放、电线乱拉和脏污等现象，以防止施工过程中发生损坏设备或者因为杂物导致的线路短路等问题。
4.检查设备质量：在施工过程中，要检查电气设备的质量，如设备的外观、标志、型号、规格是否符合要求，设备的电气性能是否正常等，确保使用的设备质量过关。
5.进行必要的试运行：在施工完成后，应进行必要的试运行，检验设备和线路的正常运行情况，确保电气系统可以正常运行。
三、竣工验收阶段1.进行全面检查：在竣工验收阶段，要对电气设备和线路进行全面检查，包括设备的安装、接线、接地、绝缘电阻、漏电流等，确保设备和线路没有问题。
2.进行必要的试验：竣工验收阶段还需要进行必要的电气试验，如接地电阻测量、绝缘电阻测试、线路负荷试验等，以确保设备和线路的安全性和可靠性。

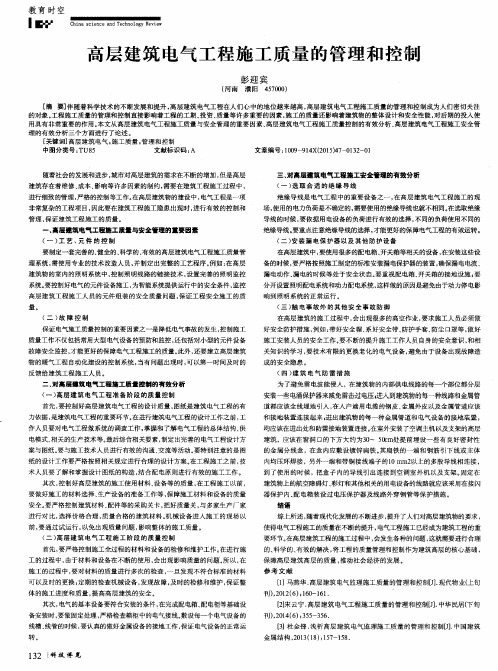

高层建筑电气工程施工质量的管理和控制城市建筑用地越来越少，为了节约建筑用地，高层建筑越来越多。
同时为了满足城市居民生活，建筑电气化、自动化、智能化的标准越来越高，这些给电气安装施工带来了新的难题。
对于电氣工程，从开工到竣工都要把握好施工质量，对每一个环节都做好管理和控制。
标签：电气工程；高层建筑；质量管理；质量控制建筑和安装行业发展迅速，近些年出现的智能大楼，对电气施工的要求越来越高。
电气安装质量影响着人们生活质量，甚至会威胁到用户的人身安全。
在高层建筑中，电气工程更为复杂，所以要做好施工管理和质量控制，分析好质量问题并且采取有效解决办法。
同时加强施工队伍素质的管理工作，做好参与设计交底和图纸会审工作等施工管理技术，在施工各个环节和施工完毕后做好质量监督管理，消除质量通病。
1 事前控制1.1 提升电气工程施工队伍的素质很多施工单位没有重视电气安装质量，因而没有形成统一的施工质量管理规范，管理人员和技术人员都是凭借常识和经验进行管理和施工。
社会上也缺乏相应的质量控制监督机制。
施工队伍素质高低是电气工程质量好坏的决定因素，一个优秀的施工队伍能够注重工程质量，把握工程技术。
反而，素质低下的项目施工对位在利益的趋势下，对材料把关不严，对电气安装质量不够重视，忽视内部安装环节，影响整个电气工程。
（1）项目施工队伍包括技术管理阶层、电气工程师、一线施工人员等。
施工队伍素质的提高要加强思想教育，使之树立起质量第一的思想，以认真负责的态度去保质保量地完成电气工程施工；（2）技术管理阶层要加强自身的技术知识和管理知识，并且做到理论和实践相结合，在实际管理中活学活用，对各个工序进行有效管理。
工程开工之前针对每个工程的特性制定一套科学、合理的质量责任制，职责分配到人，保证每个环节质量都有相应人员进行管控；（3）电气工程师需要有过硬的理论知识、丰富的实战经验、高度负责的责任心。
在工作中充分安排要工程技术、质量、进度、安全等管理工作。
浅谈高层住宅电气安装工程的施工质量管理周锋
发表时间：2018-03-09T09:21:55.750Z 来源：《基层建设》2017年第33期作者：周锋
[导读] 摘要：文中主要介绍了住宅电气安装施工过程中包括防雷接地、管道敷设、管内穿线、设备安装等各关键环节的施工质量管理要点以及施工管理措施。
中建二局三公司天津分公司天津 300000
摘要：文中主要介绍了住宅电气安装施工过程中包括防雷接地、管道敷设、管内穿线、设备安装等各关键环节的施工质量管理要点以及施工管理措施。
关键词：防雷接地；桥架；电缆；配电箱
一、引言
电气安装工程是住宅工程的一个重要组成部分，下面就以某一高层住宅项目为例，对其电气安装工程中的管理要点进行简要论述。
二、施工中各工序的施工管理
2.1防雷接地施工
首先，利用Ф16及以上两根柱子主筋作为防雷引下线，引下线平均间距不大于25m，引下线应与避雷带和接地极可靠焊接成电气通路，防雷接地装置间的连接处均应可靠焊接，在土壤中的焊接处需作防腐处理。
在引下线室外地坪下1m处水平焊出一根40*4镀锌扁钢，预留人工接地线，接地测试盒在室外距地0.5m处墙上暗设。
其次，从建筑物首层起，每隔三层利用结构圈梁水平钢筋与引下线焊接成均压环，所有引下线，建筑物的金属结构和金属设备均应连到环上。
在建筑物自室外地面30m以上采取防侧击雷措施，用25*4镀锌扁钢把建筑物外檐的金属门、窗、栏杆、扶手等金属部件与结构圈梁、柱筋中引下线焊成一个整体。
屋顶避雷带沿女儿墙四周敷设，热镀锌圆钢避雷带支持卡子间距为1米左右，但必须一致，转角处悬空段不大于1米，避雷带高出屋面装饰或女儿墙0.15米。
在土建屋面结构施工时，应配合预埋支架。
所有支架必须牢固，灰浆饱满、横平竖直。
避雷线安装时，应平直、牢固，不得有高低起伏和弯曲现象，距离建筑物应一致。
配电室内在适当的位置预留60×6镀锌扁钢作为主接地线，该主接地线应和基础接地网、柱内作为避雷引下线的主钢筋可靠焊，电气竖井、电梯井道、弱电中心、设备用房、水泵房等预留60×6热镀锌扁钢与基础底板主筋可靠焊接，并设置等电位联结箱，作局部等电位连接。
卫生间所有金属管道作局部等电位联接。
2.2管道敷设施工
钢管应壁厚均匀，内部清洁无毛刺，管口光滑无锐边，外观不应有变形，劈裂、砂眼、棱刺等现象。
半硬阻燃管，必须使用阻燃产品，氧气指数大于27的产品，进场材料必须有产品合格证，材质证明。
电线导管在现浇混凝土中暗敷设时，应敷设在两层钢筋的中间，或敷设在负筋上，管径不应大于板厚的1/2，距建筑物表面距离不小于15mm，并绑扎牢固，防止导管从盒中滑出。
可以沿着最近的线路敷设暗配管，管路长超过下列长度的应加装过线盒，其位置应便于穿线：没有弯时为30m，有一个弯时为20m，有两个弯时为15m，有三个弯时为8m。
导管引入或引出电缆桥架时，导管必须用配件固定在桥架上。
进行管道加工作业时，可以采用冷煨或热煨，直径25mm以下的钢管可用手动弯管器，25mm以上的钢管可采用液压弯管器，器具应与管径适配，弯曲处不应有折皱和裂缝现象，多管明设时，应保持半径协调、一致、保质又美观。
2.3管内穿线施工
根据设计要求选择导线规格及型号，放线前根据设计施工图对导线的规格，型号进行核对。
放线时导线置于放线框架或放线车上。
接线盒、开关盒、插座盒、灯头盒内导线的预留长度应为15cm。
配电箱内导线的预留长度为配电箱体周长的1/2。
出户导线预留长度应为1.5m。
进行穿线时，当导线数量为2～3根且距离较近时，将导线穿入引线钢丝端部圈内折回拉入管内。
如导线根数较多或截面较大，要把导线端部剥出线芯，与引线钢丝一端圆圈穿入折回缠绕接好然后拉入管内。
一人在一端拉钢丝引线，另一人在一端把所有的电线紧捏成一束送入管内，二人动作应协调，并注意不得使导线与管口处摩擦损坏绝缘层。
线路检查及绝缘摇测时，检查导线接、焊、包是否符合施工验收规范及质量标准的规定。
绝缘摇测时，照明回路使用500V摇表、线、相、零、地摇测的绝缘电阻值不低于0.5MΩ（兆欧）。
动力线路采用1000V摇表，线、相、零、地摇测的绝缘电阻值不低于1MΩ（兆欧），报监理验收合格后把资料存档。
2.4电缆桥架安装
用弹线法标识桥架的安装位置，确定好支架的固定位置，做好标记。
竖井内桥架定位应先用悬钢丝法确定安装基准线，如果预留洞的位置不合适，应及时调整，并做好修补。
桥架材质、型号、厚度以及附件满足设计要求。
桥架安装前，必须与各专业协调，避免与大口径的消防管、喷淋管、冷热水管、排水管及空调、排风设备发生矛盾。
桥架安装横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mm/m，直线度偏差不超过5mm/m。
桥架与支架采用螺栓固定，在转弯处需仔细校核尺寸，桥架宜与建筑物坡度一致。
桥架与桥架之间用连接板连接，连接螺栓采用半圆头螺栓，半圆头在桥架内侧。
桥架之间缝隙须达到设计要求，确保一个系统的桥架连成一体。
在镀锌桥架之间，跨接线可使用镀锌连接板把桥架连成一体，在连接板两端不少于两只连接螺栓上加镀锌弹簧垫圈，非镀锌桥架之间用不小于4mm2软铜线进行跨接，再将桥架与接地线相连，形成电气通路，桥架整体与接地干线应有不少于两处的连接。
2.5电缆敷设
施工前应对电缆进行详细检查，规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损等现象。
电缆敷设前进行绝缘摇测或耐压试验，对聚氯乙烯绝缘电缆或交联聚氯乙烯绝缘电缆，应采用热缩终端头。
电缆沿桥架敷设时，应单层敷设，排列整齐，不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。
大于450倾斜敷设的电缆每隔2m处设固定点，水平敷设的电缆，首尾两端、转弯两侧及每隔5～10m处设固定点，垂直敷设于的电缆，固定点间距不大于1m。
电缆敷设完毕，应请建设单位、监理单位及施工单位的质量检查部门共同进行隐蔽工程验收。
2.6电气器具与配电箱安装
灯具、插座的安装应确保牢固端正，排列有规律，位置美观正确，保证有良好的视觉效果，开关、插座的面板应端正、严密并与墙面
平，开关位置应与灯位相对应，同一房间内开关方向应一致，同一室内安装的开关、插座高度差小于5mm，成排安装高度应一致，高度差小于2mm，成排安装的灯具中心线允许偏差小于5mm。
疏散标志灯安装在安全出口的顶部，在楼梯间、疏散走道及其转角处，应安装在lm 以下的墙面上，不易安装的部位可安装在上部。
疏散通道上的标志灯间距不大于20m。
在混凝土墙或砖墙上明装配电箱时，先将箱内杂物清理干净，然后将导线理顺，分清支路和相序，按支路绑扎成束。
待箱体找准位置后，将导线端头引至箱内，逐个压接在器具上，同时将保护地线压在明显的地方，将箱体调整平直后进行固定。
在结构配合过程中暗装配电箱时，在墙体内预留比箱体稍大的预留洞，安装箱体时根据墙面具体做法确定出墙高度，标高符合设计要求，接地正确，门窗封闭之后开始进行箱体内元件的安装，配线要美观，回路标注要清楚，墙面做法完成后安装箱门，箱门紧贴墙面、开启灵活，管路连接固定好后，箱内清理干净，进行封闭，避免土建湿作业污染。
电箱全部安装完毕后，用500Ｖ兆欧表对线路进行绝缘摇测。
摇测的项目包括相线与相线之间、相线与零线之间、相线与地线之间、零线与地线之间。
三、结语
在施工中，各工种间的衔接必须合理，积极配合土建施工进度，根据自身需要及现场实际情况，组织好平行流水施工和立体交叉作业，与土建、水暖专业密切配合，做好预留孔洞工作，防止土建完成后出现打洞、凿眼等返工现象。
进入现场的材料、器具、设备等，设专职人员负责，严格按质量标准验收，必须有出厂合格证、材质证明、有特殊要求的应提供厂家的生产许可证的资质等级证明，开箱检验时，及时填写开箱检查报告单，并由参加核验人员签字，合格并经监理认可方可使用。
