网络高等教育《电力系统继电保护》实验报告学习中心:层次:专科起点本科专业:年级:学号:学生姓名:实验一电磁型电流继电器和电压继电器实验一、实验目的1、熟悉DL型电流继电器和DY型电压继电器的实际结构,工作原理、基本特性;2、学习动作电流、动作电压参数的整定方法。
二、实验电路1.过流继电器实验接线图2.低压继电器实验接线图三、预习题1.过流继电器线圈采用___并联___接法时,电流动作值可由转动刻度盘上的指针所对应的电流值读出;低压继电器线圈采用__串联____接法时,电压动作值可由转动刻度盘上的指针所对应的电压值读出。
(串联,并联)2. 动作电流(压),返回电流(压)和返回系数的定义是什么?1、使继电器返回的最小电压称为返回电压,使继电器动作的最大电压称为动作电压,返回电压与动作电压之比称为返回系数。
2、使继电器动作的最小电流称为动作电流,使继电器返回的最大电流称为返回电流,返回电流与动作电流之比称为返回系数。
四、实验内容1.电流继电器的动作电流和返回电流测试表一过流继电器实验结果记录表2.低压继电器的动作电压和返回电压测试表二低压继电器实验结果记录表五、实验仪器设备六、问题与思考1.电流继电器的返回系数为什么恒小于1?由于有摩擦力矩和剩余力矩的存在,使得返回量小于动作量。
根据返回力矩的定义,返回系数恒小于1.2.返回系数在设计继电保护装置中有何重要用途?返回系数是确保保护选择性的重要指标,让不该动作的继电器及时返回,使正常运行的部分系统不被切除。
3. 实验的体会和建议通过实验对动作电流(压),返回电流(压)和返回系数以及返回系数在设计继电保护装置的用途、电流继电器的返回系数有了更深刻的了解。
实验二电磁型时间继电器和中间继电器实验一、实验目的1、熟悉时间继电器和中间继电器的实际结构、工作原理和基本特性;2、掌握时间继电器和中间继电器的测试和调整方法。
二、实验电路1.时间继电器动作电压、返回电压实验接线图2.时间继电器动作时间实验接线图3.中间继电器实验接线图4.中间继电器动作时间测量实验接线图三、预习题影响起动电压、返回电压的因素是什么?1、剩余力矩的大小,2、衔铁与铁芯之间的气隙大小,3、可动部分的摩擦力矩。
网络高等教育《电力系统继电保护》实验报告学习中心:奥鹏学习中心层次:专科起点本科专年级:学号:学生姓名:实验一电磁型电流继电器和电压继电器实验一、实验目的1. 熟悉DL型电流继电器和DY型电压继电器的的实际结构,工作原理、基本特性;2. 学习动作电流、动作电压参数的整定方法。
二、实验电路1.过流继电器实验接线图过流继电器实验接线图2.低压继电器实验接线图低压继电器实验接线图三、预习题1.过流继电器线圈采用_串联_接法时,电流动作值可由转动刻度盘上的指针所对应的电流值读出;低压继电器线圈采用__并联 _接法时,电压动作值可由转动刻度盘上的指针所对应的电压值读出。
(串联,并联)2. 动作电流(压),返回电流(压)和返回系数的定义是什么?答:1.使继电器返回的最小电压称为返回电压;使继电器动作的最大电压称为动作电压;返回电压与动作电压之比称为返回系数。
2.使继电器动作的最小电流称为动作电流;使继电器返回的最大电流称为返回电流;返回电流与动作电流之比称为返回系数。
四、实验内容1.电流继电器的动作电流和返回电流测试表一过流继电器实验结果记录表2.低压继电器的动作电压和返回电压测试表二低压继电器实验结果记录表五、实验仪器设备六、问题与思考1.电流继电器的返回系数为什么恒小于1?答:由于摩擦力矩和剩余力矩的存在,使得返回量小于动作量。
根据返回力矩的定义,返回系数恒小于1.2.返回系数在设计继电保护装置中有何重要用途?答:返回系数是确保保护选择性的重要指标,让不该动作的继电器及时返回,使正常运行的部分系数不被切除。
3. 实验的体会和建议电流保护的动作电流是按躲开最大负荷电流整定的,一般能保护相邻线路。
在下一条相邻线路或其他线路短路时,电流继电器将启动,但当外部故障切除后,母线上的电动机自启动,有比较大的启动电流,此时要求电流继电器必须可靠返回,否则会出现误跳闸。
所以过电流保护在整定计算时必须考虑返回系数和自起动系数,以保证在上述情况下,保护能在大的启动电流情况下可靠返回。
电力系统继电保护实验实验报告一、实验目的电力系统继电保护是保障电力系统安全稳定运行的重要技术手段。
本次实验的目的在于通过实际操作和观察,深入理解继电保护的原理、功能和动作特性,掌握继电保护装置的调试和测试方法,提高对电力系统故障分析和处理的能力。
二、实验设备1、继电保护测试仪2、模拟电力系统实验台3、各种类型的继电保护装置,如过流继电器、差动继电器、距离继电器等4、示波器、万用表等测量仪器三、实验原理1、过流保护过流保护是根据线路或设备中的电流超过预定值时动作的保护原理。
当电流超过整定值时,过流继电器启动,经过一定的延时后,发出跳闸信号,切断故障线路或设备。
2、差动保护差动保护是基于被保护设备两端电流的差值来判断是否发生故障。
正常运行时,两端电流差值很小;当发生内部故障时,差值会显著增大,超过整定值时,差动继电器动作。
3、距离保护距离保护是根据测量故障点到保护安装处的阻抗来确定保护动作的。
通过测量电压和电流的比值,计算出阻抗值,与整定值比较,判断是否动作。
四、实验内容及步骤1、过流保护实验(1)按照实验接线图将过流继电器、模拟负载和电源连接好。
(2)设置过流继电器的整定值,例如 12 倍额定电流。
(3)逐渐增加负载电流,观察过流继电器的动作情况,记录动作电流和动作时间。
2、差动保护实验(1)将差动继电器与模拟变压器的两侧绕组连接。
(2)在变压器正常运行和内部故障情况下,测量两侧电流,观察差动继电器的动作情况。
3、距离保护实验(1)在模拟电力系统实验台上设置不同的故障点和故障类型。
(2)使用继电保护测试仪向距离保护装置施加电压和电流信号。
(3)观察距离保护装置的动作情况,记录动作距离和动作时间。
五、实验数据及分析1、过流保护实验数据|负载电流(A)|动作电流(A)|动作时间(s)|||||| 10 |未动作||| 12 | 125 | 05 || 15 | 152 | 03 |分析:实验结果表明,过流继电器在电流超过整定值时能够可靠动作,动作时间符合设定的延时要求。
电力系统继电保护》实验报告实验一:电磁型电流继电器和电压继电器实验实验目的:1.熟悉DY型电压继电器和DL型电流继电器的结构、工作原理和基本特性。
2.研究动作电流、动作电压参数的整定方法。
实验电路:1.过流继电器实验接线图2.低压继电器实验接线图预题:1.过流继电器线圈采用串联接法时,电流动作值可由转动刻度盘上的指针所对应的电流值读出;低压继电器线圈采用并联接法时,电压动作值可由转动刻度盘上的指针所对应的电压值读出。
2.动作电流(压)、返回电流(压)和返回系数的定义是什么?答:在电压继电器或中间继电器的线圈上,从逐步升压到继电器动作的这个电压是动作电压;继电器动作后再逐步降低电压,到继电器动作返回的这个电压是返回电压。
返回电流与启动电流的比值称为继电器的返回系数。
实验内容:1.电流继电器的动作电流和返回电流测试表一:过流继电器实验结果记录表整定电流I(安)测试序号实测起动电流I dj 实测返回电流I fj 返回系数K f 起动电流与整定电流误差%2.7A 1 2.66A 2.37A 0.83 1.00 4.665.4A 2 2.76A 2.35A 0.87 1.04 4.64线圈接线方式为:1串联接法,2并联接法。
2.低压继电器的动作电压和返回电压测试表二:低压继电器实验结果记录表整定电压U(伏)测试序号实测起动电压U dj 实测返回电压U fj 返回系数K f 起动电压与整定电压误差%24V 1 23.2V 28.4V 1.24 0.96 4.2848V 2 23.4V 28.8V 1.28 0.97 4.82线圈接线方式为:1串联接法,2并联接法。
实验仪器设备:控制屏、EPL-20A、EPL-04、EPL-12、EPL-11、EPL-13、EPL-05.问题与思考:无。
3、掌握功率方向电流保护的整定方法;4、掌握实际操作中功率方向电流保护的接线方法。
二、实验原理功率方向继电器是一种用于检测电源供电方向的继电器。
第1篇一、实验目的1. 理解电力系统继电保护的基本原理和作用。
2. 掌握继电保护装置的组成、工作原理及调试方法。
3. 熟悉继电保护装置在实际电力系统中的应用和运行维护。
二、实验原理电力系统继电保护是一种自动装置,用于检测电力系统中的故障,并在故障发生时迅速切断故障电路,以保护电力系统的安全稳定运行。
继电保护装置由测量元件、执行元件和逻辑元件组成。
1. 测量元件:测量元件用于检测电力系统中的电流、电压、功率等参数,并将测量结果传递给执行元件。
2. 执行元件:执行元件根据测量元件传递的信号,实现对断路器等设备的控制,从而切断故障电路。
3. 逻辑元件:逻辑元件用于对测量元件传递的信号进行处理,实现对保护装置的协调和优化。
三、实验内容1. 继电保护装置的组成与原理- 学习继电保护装置的组成和各部分的功能。
- 理解继电保护装置的工作原理,包括测量、执行和逻辑处理过程。
2. 继电保护装置的调试- 学习继电保护装置的调试方法,包括调试步骤、调试参数设置等。
- 通过实际操作,掌握继电保护装置的调试技巧。
3. 继电保护装置的运行与维护- 了解继电保护装置的运行过程,包括启动、运行、停止等环节。
- 学习继电保护装置的维护方法,包括定期检查、故障排除等。
4. 实验操作- 根据实验指导书,进行继电保护装置的安装、接线、调试和运行。
- 观察实验现象,分析实验结果,总结实验经验。
四、实验步骤1. 准备工作- 检查实验设备是否完好,包括继电保护装置、电源、测试仪器等。
- 熟悉实验指导书,了解实验目的、原理和步骤。
2. 安装与接线- 按照实验指导书的要求,将继电保护装置安装在实验台上。
- 按照电路图进行接线,确保接线正确、牢固。
3. 调试- 根据实验指导书的要求,设置继电保护装置的参数。
- 进行调试,观察实验现象,分析实验结果。
4. 运行与维护- 启动实验装置,观察继电保护装置的运行情况。
- 定期检查继电保护装置,发现故障及时排除。
电⼒系统继电保护实验报告Word⽂档电⼒系统继电保护实验报告⼀、常规继电器特性实验(⼀)电磁型电压、电流继电器的特性实验 1.实验⽬的1)了解继电器基本分类⽅法及其结构。
2)熟悉⼏种常⽤继电器,如电流继电器、电压继电器、时间继电器、中间继电器、信号继电器等的构成原理。
3)学会调整、测量电磁型继电器的动作值、返回值和计算返回系数。
4)测量继电器的基本特性。
5)学习和设计多种继电器配合实验。
2.继电器的类型与原理继电器是电⼒系统常规继电保护的主要元件,它的种类繁多,原理与作⽤各异。
3.实验容1)电流继电器特性实验电流继电器动作、返回电流值测试实验。
实验电路原理图如图2-2所⽰:虚线框为台体部接线220R动作信号灯aWord ⽂档图2-2 电流继电器动作电流值测试实验原理图实验步骤如下:(1)按图接线,将电流继电器的动作值整定为1.2A ,使调压器输出指⽰为0V ,滑线电阻的滑动触头放在中间位置。
(2)查线路⽆误后,先合上三相电源开关(对应指⽰灯亮),再合上单相电源开关和直流电源开关。
(3)慢慢调节调压器使电流表读数缓慢升⾼,记下继电器刚动作(动作信号灯XD1亮)时的最⼩电流值,即为动作值。
(4)继电器动作后,再调节调压器使电流值平滑下降,记下继电器返回时(指⽰灯XD1灭)的最⼤电流值,即为返回值。
(5)重复步骤(2)⾄(4),测三组数据。
(6)实验完成后,使调压器输出为0V ,断开所有电源开关。
(7)分别计算动作值和返回值的平均值即为电流继电器的动作电流值和返回电流值。
(8)计算整定值的误差、变差及返回系数。
误差=[动作最⼩值-整定值 ]/整定值变差=[动作最⼤值-动作最⼩值]/动作平均值 100%返回系数=返回平均值/动作平均值表2-1 电流继电器动作值、返回值测试实验数据记录表动作值/A 返回值/A 1 1.21 1.12 2 1.19 1.12 3 1.19 1.12 平均值 1.197 1.12误差 0.8% 整定值I zd 1.2 变差1.6%2)电流继电器动作时间测试实验电流继电器动作时间测试实验原理图如图2-3所⽰:图2-3 电流继电器动作时间测试实验电路原理图实验步骤如下:(1)按图接线,将电流继电器的常开触点接在多功能表的“输出2”和“公共端”,将开关BK 的⼀条⽀路接在多功能表的“输⼊1”和“公共端”,使调压器输出为0V ,将电流继电器动作值整定为1.2A ,滑线电阻的滑动触头置于其中间位置。
《电力系统继电保护》实验报告实验一供电线路的电流速断保护实验一、实验目的1.掌握电流速断保护的电路原理以及整定计算方法。
2.理解电流速断保护和过电流保护的优缺点。
3.进行实际接线操作, 掌握两段过流保护的整定调试和动作试验方法。
二、预习与思考1.参阅有关教材做好预习,根据本次实验内容,参考两段式过电流保护的原理图及展开图。
2.电流速断保护为什么存在“死区”,怎样弥补?三、原理与说明通过上一个实验可以了解,过电流保护有一个明显的缺点,为了保证各级保护装置动作的选择性,势必出现越靠近电源的保护装置,其整定动作时限越长,而越靠近电源短路电流越大,因此危害更加严重。
因此根据GB50062-1992规定,在过电流保护动作时间超过0.5~0.7s时,应装设瞬时动作的电流速断保护装置。
电流速断保护的整定计算方法请参考相关教材,也可参考附录1的基于本实验一次系统参数的电流速断保护整定计算。
由电流速断保护的整定计算公式可知,电流速断保护不能保护本段线路的全长,这种保护装置不能保护的区域,称为“死区”,因此电流速断保护必须与带时限过电流保护配合使用,过电流保护的动作时间应比电流速断保护至少长一个时间级差Δt=0.5~0.7s,而且须符合前后过电流保护动作时间的“阶梯原则”,以保证选择性。
五、实验步骤实验前准备,实验步骤如下:1.按电流速断保护实验接线图进行接线2.参照实验指导对电流继电器进行整定调试。
3.调整自藕变压器和可调电阻,分别测试动作值和返回值。
图2-4a 电流速断保护实验接线图(交流回路)图2-4b 电流速断保护实验接线图(信号回路)图2-4c 电流速断保护实验接线图(直流回路)六、实验报告1.安装调试及动作试验结束后要认真进行分析总结,按实验报告要求及时写出电流速断保护的实验报告。
2.记录电流速断保护动作值,返回值和试验的操作步骤。
3.分析说明电流速断保护装置的实际应用和保护范围。
实验二供电线路的定时限过电流保护实验一、实验目的1.掌握过流保护的电路原理,深入认识继电保护二次原理接线图和展开接线图。
电力系统继电保护试验报告继电保护是电力系统中重要的安全保障,其作用是在电网故障发生时作出保护行动,以避免故障扩大损失和保护设备,保证电网的安全运行。
本文旨在介绍电力系统继电保护试验的相关内容及结果分析。
一、试验目的本次试验的主要目的是验证电力系统继电保护的安全可靠性和性能。
为确保电力系统的稳定运行,提高供电质量,在试验中我们将对继电保护设备进行精确的功能测试和性能检查,以评估其在售电业务中的具体应用效果,为保证客户利益提供重要保障。
二、试验内容本次试验主要对继电保护系统的保护范围、敏感度、速动性、稳定性等方面进行检验,涉及继电保护设备、电源系统、接地系统、信号传输系统等相关试验。
针对不同的检验目标,我们采用了多种试验方法,例如“母线/馈线跳闸试验”、“线路保护试验”、“变压器保护试验”、“发电机保护试验”、“母差保护试验”等多种试验手段,难度较大的试验项目我们还采用了仿真试验等虚拟手段来进行验证。
三、试验过程试验过程中,我们对设备进行了逐一检修,并对试验过程逐一记录,以确保检验数据的准确性和有效性。
试验过程中,我们严格按照试验计划进行,为了减少人为操作的影响,我们采用了计算机辅助操作,确保试验过程规范、简便和高效。
在试验过程中,我们发现了许多问题,例如部分继电设备的性能不佳、信号传输延迟等,我们立即进行了排除并进行了调试,确保了试验的顺利进行。
试验过程中我们还进行了真实场景模拟试验,通过对不同电网故障的模拟,进行故障检测和隔离,以确保电力系统的正确运行。
四、试验结果试验结果表明,继电器保护设备的响应速度和保护范围等性能得到了充分的验证和检测,试验目标得到了较好的实现。
其中,我们对少数设备进行了更换和优化,以确保前期存在的缺陷被及时消除。
在试验过程中,我们还发现了一些新的问题,例如部分信号传输设备的传输延迟过长、数字保护设置不当等,将进行进一步的分析和解决。
总体来说,本次试验的结果表明,电力系统继电保护设备的性能稳定可靠,能够在实际生产中提供良好的保护作用,符合电力系统运行的要求。
电力系统继电保护实验报告实验目的:1.了解电力系统中的继电保护原理和工作方式;2.学习使用继电器进行电力系统保护;3.掌握继电保护与系统运行的关系。
实验器材:1.电力系统模拟实验台;2.继电保护装置;3.电源;4.电阻、电容、电感。
实验原理:电力系统中的继电保护是保证电力系统安全运行的重要组成部分。
继电保护装置通过检测电力系统中的电流、电压、频率等参数,当这些参数超出了安全范围时,会通过控制开关等方式进行保护动作,切断故障部分,以防止故障扩散和损坏设备。
实验步骤:1.将电力系统模拟实验台连接好,包括电源、电阻、电容、电感等元件;2.将继电保护装置接入电力系统中,根据实验需要设置保护参数;3.打开电源,观察继电保护装置的工作情况;4.通过改变电流、电压、频率等参数,模拟电力系统故障情况,观察继电保护装置的保护动作;5.关闭电源,记录实验数据。
实验结果:在实验过程中,观察到当电流、电压、频率等参数超出设定的安全范围时,继电保护装置能够迅速进行保护动作,切断故障部分,确保了电力系统的安全运行。
实验结果与理论预期相符。
实验讨论:继电保护装置在电力系统中具有重要的作用。
通过本次实验,我进一步理解了继电保护的原理和工作方式,并且掌握了如何使用继电器进行电力系统保护。
在实际运行中,准确设置保护参数,可以有效地保护电力系统免受故障的影响。
实验总结:通过电力系统继电保护实验,我对电力系统中的继电保护有了更深入的了解,并学会了使用继电保护装置进行电力系统保护。
继电保护是电力系统安全运行的重要组成部分,我们需要重视继电保护的设备选用和保护参数的设置,以确保电力系统的稳定运行。
通过今后的深入学习和实践,我将进一步提高对电力系统继电保护的理解和应用水平。

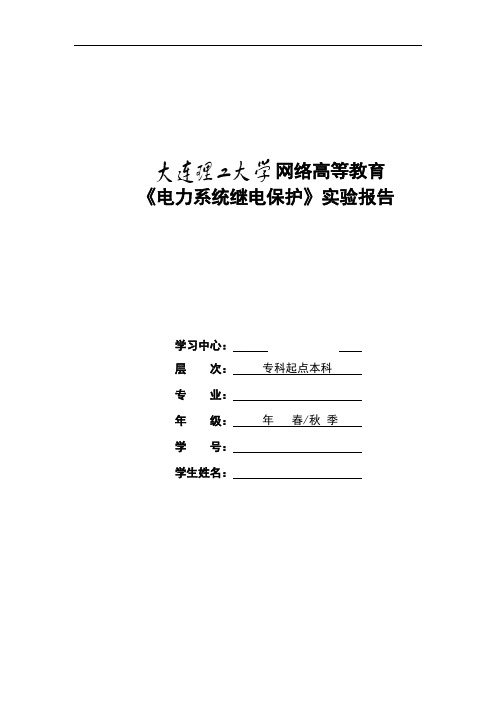

网络高等教育《电力系统继电保护》实验报告
学习中心:沈阳奥鹏
层次:专科起点本科
专业:电气工程及其自动化
年级: 13 年秋季
学号:
学生姓名:
实验一电磁型电流继电器和电压继电器实验一、实验目的
1、熟悉DL型电流继电器和DY型电压继电器的的实际结构,工作原理、基本特性;
2、学习动作电流、动作电压参数的整定方法。
二、实验电路
1.过流继电器实验接线图
2.低压继电器实验接线图
三、预习题
1. DL-20C系列电流继电器铭牌刻度值,为线圈并联时的额定值;DY-20C系列电压继电器铭牌刻度值,为线圈串联时的额定值。
(串联,并联)
2.电流继电器的返回系数为什么恒小于1?
由于有摩擦力矩和剩余力矩的存在,使得返回量小于动作量。
根据返回力矩的定义,返回系数恒小于1。
四、实验内容
1.电流继电器的动作电流和返回电流测试
表一过流继电器实验结果记录表
2.低压继电器的动作电压和返回电压测试
表二
低压继电器实验结果记录表
五、实验仪器设备
六、问题与思考
1.动作电流(压),返回电流(压)和返回系数的定义是什么?
答:(1)使继电器返回的最小电压称为返回电压;使继电器动作的最大电压称为动作电压;返回电压与动作电压之比称为返回系数。
(2).使继电器动作的最小电流称为动作电流;使继电器返回的最大电流称为
返回电流;返回电流与动作电流之比称为返回系数。
2.返回系数在设计继电保护装置中有何重要用途?
答:返回系数是确保保护选择性的重要指标. 让不该动作的继电器及时返回,使正常运行的部分系统不被切除.
实验二电磁型时间继电器和中间继电器实验
一、实验目的
1、熟悉时间继电器和中间继电器的实际结构、工作原理和基本特性;
2、掌握时间继电器和中间继电器的的测试和调整方法。
二、实验电路
1.时间继电器动作电压、返回电压实验接线图
2.时间继电器动作时间实验接线图
3.中间继电器实验接线图
4.中间继电器动作时间测量实验接线图
三、预习题
影响起动电压、返回电压的因素是什么?
答:(1)剩余力矩的大小;
(2)衔铁与铁芯之间的气隙大小;
(3)可动部分的摩擦力矩。
四、实验内容
1.时间继电器的动作电流和返回电流测试
表一时间继电器动作电压、返回电压测试
2.时间继电器的动作时间测定
表二时间继电器动作时间测定
3.中间继电器测试
表三中间继电器动作时间实验记录表
五、实验仪器设备
六、问题与思考
1.根据你所学的知识说明时间继电器常用在哪些继电保护装置电路?
答:时间继电器常用在:过流保护、过负荷保护、过压保护、欠压保护、失磁保护、低周保护电路中
2.发电厂、变电所的继电器保护及自动装置中常用哪几种中间继电器?
答:静态中间继电器、带保持中间继电器、电磁式中间继电器
延时中间继电器、交流中间继电器、快速中间继电器
大容量中间继电器
实验三三段式电流保护实验
一、实验目的
1. 掌握无时限电流速断保护、限时电流速断保护及过电流保护的电路原理,工作特性及整定原则;
2. 理解输电线路阶段式电流保护的原理图及保护装置中各继电器的功用;
3. 掌握阶段式电流保护的电气接线和操作实验技术。
二、实验电路
三、预习题(填写表格)
序号代号型号规格用途实验整定线圈接法
四、实验内容
表一
注继电器动作打“√”,未动作打“×”。
五、实验仪器设备
六、问题与思考
1.三段式电流保护为什么要使各段的保护范围和时限特性相配合?
答: 三段保护(过负荷、过流、速断)应当互相配合,各个保护区域能够连续,这样,在回路发生故障时,无论电流在什么值,保护都能动作。
如果三段保护范围没有配合,各段保护区域之间还有空挡,而回路故障电流正好在这个空挡中,就没有了保护。
会造成事故扩大。
2.三段式保护模拟动作操作前是否必须对每个继电器进行参数整定?为什么?答: 根据满足需要进行设定. 因为, 保护的动作电流是按躲过线路末端最大短路电流来整定,可保证在其他各种运行方式和短路类型下,其保护范围均不至于超出本线路范围。
保护范围就必然不能包括被保护线路的全长。
因为只有当短路电流大于保护的动作电流时,保护才能动作。
实验四功率方向电流保护实验
一、实验目的
1. 熟悉相间短路功率方向电流保护的基本工作原理;
2. 进一步了解功率方向继电器的结构及工作原理;
3. 掌握功率方向电流保护的基本特性和整定实验方法。
二、实验电路
1. 方向电流保护原理图
2. 功率方向保护实验接线图
三、预习题
功率方向电流保护在多电源网络中什么情况下称为正方向?什么情况下称为反方向?为什么它可以只按正方向保证选择性的条件选择动作电流?
答: 功率方向电流保护在多电源网络中,由母线流向线路的功率为正,称为正方向:由线路流向母线的功率为负,称为反方向。
要解决选择性问题,可在原来电流保护的基础上装设方向元件(功率方向继电器)。
首先分析不同点短路时短路功率的方向。
规定功率的方向。
规定功率的方向由母线流向线路的为正,功率的方向由线路流向母线的为负,并由功率方向继电器加以判断,当功率方向为正时动作,反之不动作。
四、实验内容
表一
序号名称实验整定值
正方向功率反方向功率0.8A 1.0A 0.8A 1.0A
1 电流继电器0.9A √×××
2 功率方向继电器-45°××××
3 时间继电器1秒××××
4 信号继电器×√××
注继电器动作打“√”,未动作打“×”。
五、实验仪器设备
六、问题与思考
1.方向电流保护是否存在死区?死区可能在什么位置发生?
答: 方向电流保护存在死区,可能发生在被保护线路出口发生短路时母线流向线路为正。
2.简述90°接线原理的三相功率方向保护标准接线要求
答: 90度接线是指一次系统三相对称,且功率因数为1,则加给功率方向继电器电压线圈和电流线圈的电压和电流之间的相位差为90度,称为90度接线如果电压和电流之间的相位为0。
