变电站值班员技师(电力考试) (20)

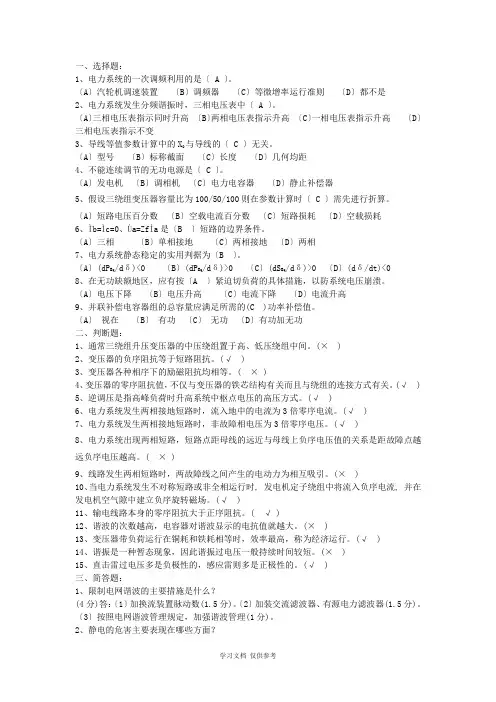

一、选择题：1、电力系统的一次调频利用的是〔 A 〕。

〔A〕汽轮机调速装置〔B〕调频器〔C〕等微增率运行准则〔D〕都不是2、电力系统发生分频谐振时，三相电压表中〔 A 〕。

〔A〕三相电压表指示同时升高〔B〕两相电压表指示升高〔C〕一相电压表指示升高〔D〕三相电压表指示不变3、导线等值参数计算中的X0与导线的〔 C 〕无关。

〔A〕型号〔B〕标称截面〔C〕长度〔D〕几何均距4、不能连续调节的无功电源是〔 C 〕。

〔A〕发电机〔B〕调相机〔C〕电力电容器〔D〕静止补偿器5、假设三绕组变压器容量比为100/50/100则在参数计算时〔 C 〕需先进行折算。

〔A〕短路电压百分数〔B〕空载电流百分数〔C〕短路损耗〔D〕空载损耗6、Ìb=Ìc=0、Ùa=ZfÌa是〔B 〕短路的边界条件。

〔A〕三相〔B〕单相接地〔C〕两相接地〔D〕两相7、电力系统静态稳定的实用判据为〔B 〕。

〔A〕(dP Eq/dδ)<0 〔B〕(dP Eq/dδ)>0 〔C〕(dS Eq/dδ)>0 〔D〕(dδ/dt)<08、在无功缺额地区，应有按〔A 〕紧迫切负荷的具体措施，以防系统电压崩溃。

〔A〕电压下降〔B〕电压升高〔C〕电流下降〔D〕电流升高9、并联补偿电容器组的总容量应满足所需的(C )功率补偿值。

〔A〕视在〔B〕有功〔C〕无功〔D〕有功加无功二、判断题：1、通常三绕组升压变压器的中压绕组置于高、低压绕组中间。

(× )2、变压器的负序阻抗等于短路阻抗。

(√ )3、变压器各种相序下的励磁阻抗均相等。

( × )4、变压器的零序阻抗值，不仅与变压器的铁芯结构有关而且与绕组的连接方式有关。

(√ )5、逆调压是指高峰负荷时升高系统中枢点电压的高压方式。

(√ )6、电力系统发生两相接地短路时，流入地中的电流为3倍零序电流。

(√ )7、电力系统发生两相接地短路时，非故障相电压为3倍零序电压。

运维考试题一一、填空题（20分）1. 继电保护室温度应保持在( 30 )℃以下，对环境温度达不到要求的应加装空调；2. 启用保护的交直流回路时，应先投保护的( 交流)回路，检查正常后，投入( 直流)回路，保护装置停用时，与上述次序相反。

当投入作用于运行开关的跳闸压板时，在测量( 跳闸压板)无脉冲输出后，才能投入跳闸压板。

3.启用电气回路，应先合( 电源侧)隔离开关，再合( 负荷侧 )隔离开关，最后合开关。

4.户外设备调度名称采用双重编号，原则上调度名称在(前)，调度编号在( 后 )。

5.接地刀闸的调度名称和调度编号颜色应为( 黑色 )，其余设备为( 红色 )。

6.在电力系统中，常采用(并联电容器) 的方法，以提供感性负载所需要的无功功率。

7.若一块二次屏安装有多个回路的设备时，应用( 红线条 )在屏的前、后分别将各回路设备加以明显分隔，并在屏前、后的回路间隔内的醒目位置标明设备回路的( 调度名称和编号 )。

8.采用无功补偿设备调整电压时,对系统来说,即补偿了系统的( 无功容量 ),又提高了系统( 电压 )。

9.母线倒闸操作时，应考虑对( 母差保护 )等的影响和( 二次压板 )相应的倒换，断开母联开关的直流操作电源。

10.电力设备和线路的保护装置，从动作行为上可分为( 跳闸 )和( 信号 )两大类，它的投入和退出应根据( 调度命令 )执行。

二、选择题（20分）1.变电站的设备巡视检查，一般分为交接班巡视、班中巡视、全面巡视、夜间巡视和( B )。

A. 日常巡视B. 特殊巡视C. 针对性巡视2.手车式断路器停用时应在( C )位置。

A.检修B.运行C.试验3.变电站的母线上装设避雷器是为了( C )。

A.防止直击雷B.防止反击过电压C.防止雷电进行波D.防止雷电流D.当操作中断时间较长时，应记录间断的起始时间4.设备定期轮换至少应由( B )进行。

A. 一人B. 两人C.三人5.新线路投入运行时应对线路冲击合闸( B )。

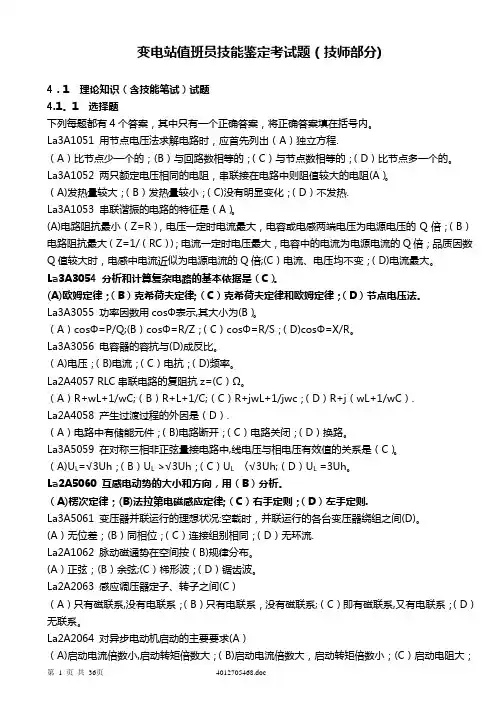

变电站值班员技能鉴定考试题（技师部分)4．1 理论知识（含技能笔试）试题4.1。

1 选择题下列每题都有4个答案，其中只有一个正确答案，将正确答案填在括号内。

La3A1051 用节点电压法求解电路时，应首先列出（A）独立方程.（A）比节点少一个的；(B）与回路数相等的；（C）与节点数相等的；（D）比节点多一个的。

La3A1052 两只额定电压相同的电阻，串联接在电路中则阻值较大的电阻(A）。

（A)发热量较大；（B）发热量较小；（C)没有明显变化；（D）不发热.La3A1053 串联谐振的电路的特征是（A）。

(A)电路阻抗最小（Z=R），电压一定时电流最大，电容或电感两端电压为电源电压的Q倍；（B）电路阻抗最大（Z=1/（RC））；电流一定时电压最大，电容中的电流为电源电流的Q倍；品质因数Q值较大时，电感中电流近似为电源电流的Q倍;(C）电流、电压均不变；（D)电流最大。

La3A3054 分析和计算复杂电路的基本依据是（C）。

(A)欧姆定律；（B）克希荷夫定律;（C）克希荷夫定律和欧姆定律；（D）节点电压法。

La3A3055 功率因数用cosΦ表示,其大小为(B）。

（A）cosΦ=P/Q;(B）cosΦ=R/Z；（C）cosΦ=R/S；（D)cosΦ=X/R。

La3A3056 电容器的容抗与(D)成反比。

（A)电压；（B)电流；（C）电抗；（D)频率。

La2A4057 RLC串联电路的复阻抗z=(C）Ω。

（A）R+wL+1/wC;（B）R+L+1/C;（C）R+jwL+1/jwc；（D）R+j（wL+1/wC）.La2A4058 产生过渡过程的外因是（D）.（A）电路中有储能元件；（B)电路断开；（C）电路关闭；（D）换路。

La3A5059 在对称三相非正弦量接电路中,线电压与相电压有效值的关系是（C）。

（A)U L=√3Uh；（B）U L >√3Uh；（C）U L〈√3Uh;（D）U L =3Uh。

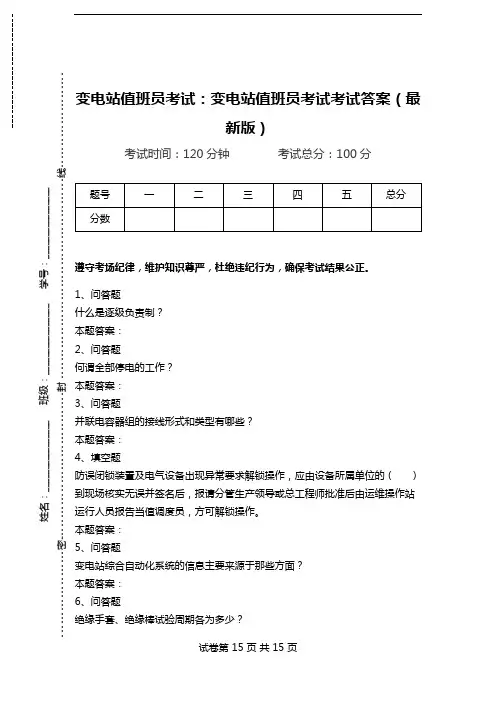

变电站值班员考试：变电站值班员考试考试答案（最新版）考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、问答题什么是逐级负责制？ 本题答案： 2、问答题何谓全部停电的工作？ 本题答案： 3、问答题并联电容器组的接线形式和类型有哪些？ 本题答案： 4、填空题防误闭锁装置及电气设备出现异常要求解锁操作，应由设备所属单位的（ ）到现场核实无误并签名后，报请分管生产领导或总工程师批准后由运维操作站运行人员报告当值调度员，方可解锁操作。

本题答案： 5、问答题变电站综合自动化系统的信息主要来源于那些方面？ 本题答案： 6、问答题绝缘手套、绝缘棒试验周期各为多少？姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------本题答案：7、问答题距离保护突然失去电压时为什么会误动？本题答案：8、填空题线路充电时，一般应由远离（）、（）、重要负荷端充电，在对侧并列合环。

本题答案：9、问答题为什么在220kV及以上线路均采用单项重合闸方式？本题答案：10、问答题什么叫闪络？引起污闪的原因是什么？本题答案：11、问答题什么是一次设备？什么是二次设备？本题答案：12、问答题设备巡视检查的作用？本题答案：13、问答题电力系统发生振荡时，变电站值班人员能观察到什么？本题答案：14、填空题电网调度管理条例所称电网，泛指由发电、供电、用电设施和为保证这些设施正常运行所需的保护和安全自动装置、（）、（）、（）等构成的整体。

本题答案：15、问答题WMH-800型微机母线差动保护在倒闸过程中如何运行？本题答案：16、问答题什么是TV的极性？本题答案：17、问答题电力系统低频率运行有哪些危害？本题答案：18、问答题RCS-9000系列保护测控单元硬件配置如何？本题答案：19、填空题无人值班变电站现场操作前应进行（）。

《变电站值班员（第二版）》技师考试题库一、选择题（请将正确答案的代号填入括号内，每题1分，共65题）1. 产生过渡过程的外因是（）。

(A)电路中有储能元件； (B)电路断开； (C)电路关闭； (D)换路。

答案:D2. 互感电动势的大小和方向，用（）分析。

(A)楞次定律； (B)法拉第电磁感应定律； (C)右手定则； (D)左手定则。

答案:B3. 脉动磁通势在空间按（）规律分布。

(A)正弦； (B)余弦； (C)梯形波； (D)锯齿波。

答案:B4. 感应调压器定子、转子之间（）。

(A)只有磁联系，没有电联系； (B)只有电联系，没有磁联系； (C)即有磁联系，又有电联系； (D)无联系。

答案:C5. 对异步电动机启动的主要要求是（）。

(A)启动电流倍数小，启动转矩倍数大； (B)启动电流倍数大，启动转矩倍数小； (C)启动电阻大，启动电压小； (D)启动电压大，启动电阻小。

答案:A6. 关系式U ab= E+IR满足图A-3所示电路的（）。

图A-3(A)图A-3（a）； (B)图A-3（b）； (C)图A-3（c）； (D)图A-3（d）。

答案:B7. 纯电感在电路中是（）元件。

(A)耗能； (B)不耗能； (C)发电； (D)发热。

答案:B8. 当单相接地电流大于4000A时，规程规定接地装置接地电阻在一年内（）均不超过0.5。

(A)春秋季节； (B)夏季； (C)冬季； (D)任意季节。

答案:D9. 发生两相短路时，短路电流中含有（）分量。

(A)正序； (B)负序； (C)正序和负序； (D)正序和零序。

答案:C10. 断路器的跳闸辅助触点应在（）接通。

(A)合闸过程中，合闸辅助触点断开后； (B)合闸过程中，动静触头接触前； (C)合闸过程中； (D)合闸终结后。

答案:B11. 新投运电容器组应进行（）合闸冲击试验。

(A)3次； (B)5次； (C)7次； (D)1次。

答案:A12. 用手接触变压器的外壳时，如有触电感，可能是（）。

变电站值班员试题（含答案）1、多台电动机启动时应( )。

A、按容量从小到大启动B、逐一启动C、一起启动D、从大到小启动答案：D2、变压器一、二次绕组的匝数之比为25，二次侧电压为400V，一次侧电压为( )。

A、12500VB、35000VC、10000VD、15000V答案：C3、原则上（）kV及以上电压等级母线不允许无母线保护运行。

A、500B、330C、220D、110答案：C4、为解决系统无功电源容量不足、提高功率因数、改善电压质量、降低线损，可采用（）。

A、串联电容B、并联电容C、并联电抗D、串联电容和并联电抗答案：B5、测量1000kVA以上变压器绕组的直流电阻标准是：各相绕组电阻相互间的差别应不大于三相平均值的( )。

A、2%B、4%C、5%D、6%答案：A6、500kV变压器过负荷保护定值固定为额定电流的（）倍，延时10S，动作于（）。

A、1.2，信号B、1.2，跳闸C、1.1，跳闸D、1.1，信号答案：D7、电力系统在运行中发生短路故障时，通常伴随着电流( )。

A、大幅度上升B、急剧下降C、不受影响D、越来越稳定答案：A8、保护屏背面端子排设计原则，交流电压、电流端子应设置在（）。

A、下面中间位置B、右端C、左端D、依据现场实际需求设置答案：B9、220kV电流互感器二次绕组中如有不用的应采取( )的处理。

A、与其他绕组串联B、与其他绕组并联C、拆除D、短接答案：D10、中性点直接接地系统中部分变压器中性点不接地的主要目的是限制（）。

A、单相短路电流B、故障电流C、相间短路电流D、零序电流答案：A11、为防止电压互感器断线造成保护误动，距离保护( )。

A、取多个电压互感器的值B、不取电压值C、加装了断线闭锁装置D、二次侧不装熔断器答案：C12、中央信号有以下内容( )。

A、事故音响信号、断路器位置信号B、断路器跳闸信号、隔离开关位置信号C、事故音响信号和预报信号D、断路器跳闸信号、事故音响信号答案：C13、一般自动重合闸的动作时间取( )。

变电站值班员考试：变电站值班员考试考试题及答案考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、填空题断路器（ ）、（ ）方式切换开关（压板）的操作，应写入倒闸操作票中，防止遗漏。

本题答案： 2、问答题高压并联电抗器保护（ABB 公司类型）在运行中的注意事项有哪些？ 本题答案： 3、问答题变电站综合自动化系统的信息主要来源于那些方面？ 本题答案： 4、问答题简述901A 型保护的原理？ 本题答案： 5、问答题真空断路器的真空指的是什么？ 本题答案： 6、问答题什么叫电弧？如何产生的？ 本题答案： 7、填空题变压油加热到某一温度，（ ）用火一点就闪火的温度称为变压油的闪点。

姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------本题答案：8、填空题无人值班变电站设备的测温周期，计划普测：带电设备（）至少应安排一次计划普测，一般在（）开始前应安排一次红外检测。

本题答案：9、问答题绝缘手套、绝缘棒试验周期各为多少？本题答案：10、问答题距离保护突然失去电压时为什么会误动？本题答案：11、问答题雷电的特点有哪些？本题答案：12、问答题SF6断路器SF6气体水分来源主要有哪几个方面？本题答案：13、问答题影响变压器油位及油温的因素有哪些？哪些原因会使变压器缺油？缺油对变压器运行有何影响？本题答案：14、填空题防误闭锁装置及电气设备出现异常要求解锁操作，应由设备所属单位的（）到现场核实无误并签名后，报请分管生产领导或总工程师批准后由运维操作站运行人员报告当值调度员，方可解锁操作。

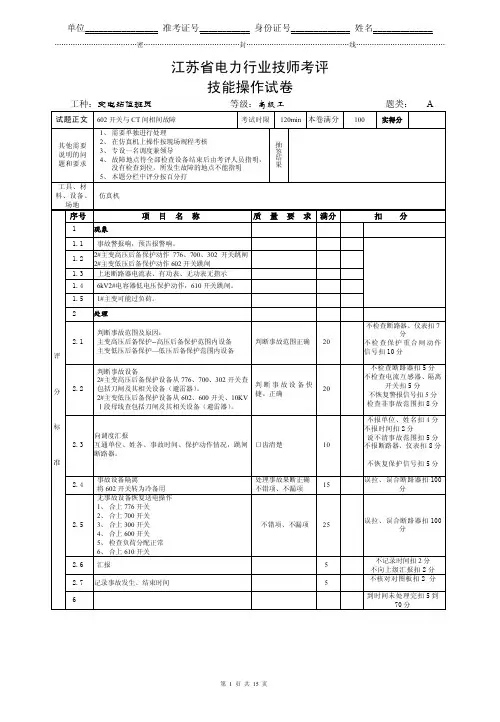

江苏省电力行业技师考评技能操作试卷工种：变电站值班员等级：高级工题类： A考评组长：考评员：江苏省电力行业技师考评技能操作试卷工种：变电站值班员等级：高级工题类： A考评组长：考评员：江苏省电力行业技师考评技能操作试卷工种：变电站值班员等级：高级工题类： A考评组长：考评员：江苏省电力行业技师考评技能操作试卷工种：变电站值班员等级：高级工题类： A考评组长：考评员：江苏省电力行业技师考评技能操作试卷工种：变电站值班员等级：高级工题类： A考评组长：考评员：江苏省电力行业技师考评技能操作试卷工种：变电站值班员等级：高级工题类： A考评组长：考评员：江苏省电力行业技师考评技能操作试卷工种：变电站值班员等级：高级工题类： A考评组长：考评员：江苏省电力行业技师考评技能操作试卷工种：变电站值班员等级：高级工题类： A考评组长：考评员：仿真一站一、110KVⅠ段母线TV刀闸检修1、模拟核对操作项目2、退出仿徐线729A开关备自投合闸压板3、退出仿九线737开关备自投跳闸压板4、退出#1主变备自投压板5、退出#2主变备自投压板6、检查#1主变110KV侧中性点7014接地刀闸确在合闸位置7、检查#1、#2主变确在可并列档位8、合上#2主变102开关9、检查#2主变102开关确在合闸位置10、检查#1主变101开关与#2主变102开关负荷分配应正常11、拉开#1主变101开关12、检查#1主变101开关确已拉开13、将#1主变101开关操作方式由“远控”切至“就地”位置14、检查#1主变301开关确在分闸位置15、将#1主变301开关操作方式由“远控”切至“就地”位置16、拉开仿九线737开关17、检查仿九线737开关确在分闸位置18、将仿九线737开关操作方式由“远控”切至“就地”位置19、拉开仿九线7373刀闸检查确已拉开20、拉开仿九线7371刀闸检查确已拉开21、检查110KV母联729A开关确在分闸位置22、将110KV母联729A开关操作方式由“远控”切至“就地”位置23、拉开110KV母联729A3刀闸检查确已拉开24、拉开110KV母联729A1刀闸检查确已拉开25、拉开#1主变7011刀闸检查确已拉开26、分开110KVⅠ段母线压变二次空气开关27、拉开110KVⅠ段母线压变7001刀闸检查确已拉开28、在110KVⅠ母线压变7003刀闸母线侧验明三相确无电压后即合上70037接地刀闸检查确已合上29、在110KV母线压变7003刀闸与110KVⅠ母线压变间验明三相确无电压后合上70036接地刀闸检查确已合上二、110KV仿徐线728开关转检修的操作步骤1、模拟核对操作项目2、退出仿徐线729B开关备自投合闸压板3、退出仿徐线728开关备自投跳闸压板4、合上仿徐线729B开关5、检查仿徐线729B开关确已合上6、检查仿徐线729B开关与仿徐线728开关负荷分配应正常7、拉开仿徐线728开关8、检查仿徐线728开关确已拉开9、将仿徐线728开关操作方式由“远控”切至“就地”位置10、拉开仿徐线7283刀闸检查确已拉开11、拉开仿徐线7281刀闸检查确已拉开12、分开仿徐线728开关直流电源小开关13、在仿徐线728开关与7821刀闸间验明三相确无电压后即合上72826接地刀闸检查确已合上14、在仿徐线728开关与7823刀闸间验明三相确无电压后即合上72836接地刀闸检查确已合上三、将35KV仿源线305开关转检修，线路不停电1、模拟核对操作项目2、检查35KV旁路320开关送电范围内确无接地线3、检查35KV旁路320开关确在分闸位置4、检查35KV旁路3202刀闸确在拉开位置5、检查35KV旁路320开关操作方式确在“就地”位置6、合上35KV旁路3201刀闸检查确已合上7、合上35KV旁路3200刀闸检查确已合上8、将35KV旁路320开关操作方式由“就地”切至“远控”位置10、检查35KV旁路320开关确已合上11、检查35kV旁路母线充电应正常12、拉开35kV旁路320开关13、检查35kV旁路320开关确已拉开14、将35KV旁路320开关保护定值改为仿源线305开关保护定值15、抄录35KV旁路320开关电能表底码16、检查35KV出线旁路刀闸均在拉开位置17、合上仿源线3056旁路刀闸检查确已合上18、合上35KV旁路320开关19、检查35KV旁路320开关确已合上20、检查35kV旁路320开关与仿源线305开关负荷分配应正常19、拉开仿源线305开关20、检查仿源线305开关确已拉开21、将仿源线305开关操作方式由“远控”切至“就地”位置22、拉开仿源线3053刀闸检查确已拉开23、拉开仿源线3051刀闸检查确已拉开24、分开仿源线305开关直流电源小开关25、在仿源线305开关与3051刀闸间验明三相确无电压后即合上30516刀闸检查确已合上26、在仿源线305开关与3053刀闸间验明三相确无电压后即合上30536刀闸检查确已合上四、仿真1站#1主变停电：1、模拟核对操作项目2、退出仿徐线729A开关备自投合闸压板3、退出仿九线737开关备自投跳闸压板4、退出#1主变备自投压板5、退出#2主变备自投压板6、合上#1主变中性点7010刀闸检查确已合上7、检查#2主变1022、1023刀闸确在合上位置8、合上#2主变102开关9、检查#2主变102开关确已合上10、检查#1主变101开关与#2主变102开关分配应正常11、拉开#1主变101开关12、检查#1主变101开关确已拉开13、将#1主变101开关操作方式由“远控”切至“就地”位置14、拉开#1主变1013刀闸检查确已拉开15、拉开#1主变1011刀闸检查确已拉开16、检查#1主变301开关确在分闸位置17、将#1主变301开关操作方式由“远控”切至“就地”位置18、拉开#1主变3013刀闸检查确已拉开19、拉开#1主变3011刀闸检查确已拉开20、拉开仿九线737开关21、检查仿九线737开关确已拉开22、将仿九线737开关操作方式由“远控”切至“就地”位置23、拉开仿九线7373刀闸检查确已拉开24、拉开仿九线7371刀闸检查确已拉开25、检查仿徐线729A开关确在分闸位置26、将仿徐线729A开关操作方式由“远控”切至“就地”位置27、拉开仿徐线729A3刀闸检查确已拉开28、拉开仿徐线729A1刀闸检查确已拉开29、拉开#1主变7011刀闸检查确已拉开30、拉开#1主变110KV侧中性点7010刀闸检查确已拉开31、分开#1主变直流电源小开关32、在#1主变与#1主变1013刀闸间验明三相确无电压后即装设接地线一组33、在#1主变与#1主变3013刀闸间验明三相确无电压后即装设接地线一组34、在#1主变与#1主变7011刀闸间验明三相确无电压后即合上70116接地刀闸检查确已合上五、35KVⅠ段母线压变3003刀闸检修1、模拟核对操作项目2、检查35KV旁路320开关送电范围内确无接地线3、检查35KV旁路320开关操作方式确在“就地”位置4、检查35KV旁路320开关确在分闸位置5、检查35KV旁路3201刀闸确在拉开位置6、合上35KV旁路3202刀闸检查确已合上7、合上35KV旁路3200刀闸检查确已合上8、将35KV旁路320开关操作方式由“就地”切至“远控”位置9、合上35KV旁路320开关10、检查35KV旁路320开关确已合上11、检查35kV旁路母线充电应应正常12、拉开35kV旁路320开关13、检查35kV旁路320开关确已拉开14、检查35KV出线旁路刀闸确在拉开位置15、合上仿源线3056旁路刀闸检查确已合上16、将35KV旁路320开关保护定值改为仿源线305开关保护定值17、抄写35KV旁路320开关电量底码18、合上35KV旁路320开关19、检查35KV旁路320开关确已合上20、检查35kV旁路320开关与仿源线305开关分配应正常21、拉开仿源线305开关22、检查仿源线305开关确已拉开23、将仿源线305开关操作方式由“远控”切至“就地”位置24、拉开仿源线3053刀闸检查确已拉开25、拉开仿源线3051刀闸检查确已拉开26、拉开35KV电容器307开关27、检查35KV电容器307开关确已拉开28、将35KV电容器307开关操作方式由“远控”切至“就地”位置29、拉开35KV电容器3073刀闸检查确已拉开30、拉开35KV电容器3071刀闸检查确已拉开31、拉开仿山线303开关32、检查仿山线303开关确已拉开33、将仿山线303开关操作方式由“远控”切至“就地”位置34、拉开仿山线3033刀闸检查确已拉开35、拉开仿山线3031刀闸检查确已拉开36、拉开仿铁线309开关37、检查仿铁线309开关确已拉开38、将仿铁线309开关操作方式由“远控”切至“就地”位置39、拉开仿铁线3093刀闸检查确已拉开40、拉开仿铁线3091刀闸检查确已拉开41、拉开35KV母联300开关42、检查35KV母联300开关确已拉开43、将35KV母联300开关操作方式由“远控”切至“就地”位置44、拉开35KV母联3002刀闸检查确已拉开45、拉开35KV母联3001刀闸检查确已拉开46、检查#1主变301开关确已拉开47、将#1主变301开关操作方式由“远控”切至“就地”位置48、拉开#1主变3011刀闸检查确已拉开49、拉开#1主变3013刀闸检查确已拉开50、分开35KVⅠ段线压变二次空气开关51、拉开35KVⅠ段线压变3003刀闸52、在35KVⅠ段母线压变3003刀闸母线侧验明三相确无电压后即合上30036接地刀闸检查确已合上53、在35KVⅠ段母线压变3003刀闸与35KVⅠ段母线压变间验明三相确无电压后即合上30037接地刀闸检查确已合上六、10KV仿磷一线109开关转检修1、模拟核对操作项目2、检查10KVⅡ段旁路母线140开关确在分闸位置3、检查10KVⅠ段旁路母线120开关送电范围内确无接地线4、检查10KVⅠ段旁路母线120开关确在分闸位置5、检查10KVⅠ段旁路母线120开关操作方式确在“就地”位置6、合上10KVⅠ段旁路母线1201刀闸检查确已合上7、合上10KVⅠ段旁路母线1200刀闸检查确已合上8、检查10KV旁路母线充电应正常9、拉开10KVⅠ段旁路母线120开关10、检查10KVⅠ段旁路母线120开关确已拉开11、将10KVⅠ段旁路母线120开关保护定值按10KV仿磷一线109开关放置12、抄写10KVⅠ段旁路母线120开关电能表底码13、检查10KV出线旁路刀闸均已拉开14、合上仿磷一线1090旁路刀闸检查确已合上15、合上10KVⅠ段旁路母线120开关16、检查10KVⅠ段旁路母线120开关确已合上17、检查10KVⅠ段旁路母线120开关与仿磷一线109开关负荷分配应正常18、拉开仿磷一线109开关19、检查仿磷一线109开关确已拉开20、将仿磷一线109开关操作方式由“远控”切至“就地”位置21、拉开仿磷一线1093刀闸检查确已拉开22、拉开仿磷一线1091刀闸检查确已拉开23、分开仿磷一线109开关直流小开关24、在仿磷一线109开关与1091刀闸间验明三相确无电压后即合上10916接地刀闸检查确已合上25、在仿磷一线109开关与1093刀闸间验明三相确无电压后即合上10936接地刀闸检查确已合上仿真2站七、110kVⅠ段母线检修1．模拟核对操作项目2．检查35KV系统无接地现象3．拉开35KV消弧线圈3501刀闸检查确已拉开4．合上35KV消弧线圈3502刀闸检查确已合上5．检查6kV母联600开关送电范围内确无接地线6．检查6kV母联600开关确在分闸位置7．检查6kV母联600开关操作方式确在“就地”位置8．合上6kV母联6001刀闸检查确已合上9．合上6kV母联6002刀闸检查确已合上10．合上6kV母联600开关11．检查6kV母联600开关确已合上12．检查2#主变602开关与1#主变601开关确负荷分配应正常13．拉开1#主变601开关14．检查1#主变601开关确已拉开15．检查2#主变302开关所带负荷应正常16．拉开1#主变301开关17．检查1#主变301开关确已拉开18．合上1#主变110kV侧中性点7014接地刀闸检查确已合上19．拉开110kV母联700开关20．检查110kV母联700开关确已拉开21．110kV母联700开关操作方式由“远控”切至“就地”位置22．拉开110kV母联7002刀闸检查确已拉开23．拉开110kV母联7001刀闸检查确已拉开24．拉开仿徐线724开关25．检查仿徐线724开关确已拉开26．将仿徐线724开关操作方式由“远控”切至“就地”位置27．拉开仿徐线7243刀闸检查确已拉开28．拉开仿徐线7241刀闸检查确已拉开29．拉开1#主变7011刀闸检查确已拉开30．拉开1#主变110kV侧中性点7014接地刀闸检查确已拉开31．在110kVⅠ段母线验明三相确无电压后挂接地线一付八、110kV1#主变中性点7014接地刀闸检修1、模拟核对操作项目2、检查35KV系统无接地现象3、拉开35KV消弧线圈3501刀闸检查确已拉开4、合上35KV消弧线圈3502刀闸检查确已合上5、检查6KV母联600开关送电范围内确无接地线6、检查6KV母联600开关确在分闸位置7、检查6KV母联600开关操作方式确在“就地”位置8、合上6KV母联6002刀闸检查确已合上9、合上6KV母联6001刀闸检查确已合上10、合上6KV母联600开关11、检查6KV母联600开关确已合上12、检查#2主变602开关与#1主变601开关负荷分配应正常13、将6KV母联600开关操作方式由“就地”切至“远控”位置14、合上#1主变中性点7014接地刀闸检查确已合上15、拉开#1主变601开关16、检查#1主变601开关确已拉开17、将#1主变601开关操作方式由“远控”切至“就地”位置18、拉开#1主变6013刀闸检查确已拉开19、拉开#1主变6011刀闸检查确已拉开20、检查#2主变302开关所带负荷应正常21、拉开#1主变301开关22、检查#1主变301开关确已拉开23、将#1主变301开关操作方式由“远控”切至“就地”位置24、拉开#1主变3013刀闸检查确已拉开25、拉开#1主变3011刀闸检查确已拉开26、拉开仿徐线724开关27、检查仿徐线724开关确已拉开28、将仿徐线724开关操作方式由“远控”切至“就地”位置29、拉开110KV母联700开关30、检查110KV母联700开关确已拉开31、将110KV母联700开关操作方式由“远控”切至“就地”位置32、拉开#1主变7011刀闸检查确已拉开33、拉开#1主变中性点7014刀闸检查确已拉开34、分开#1主变直流电源小开关35、在#1主变与#1主变6013刀闸间验明三相确无电压后挂接地线一组36、在#1主变与#1主变3013刀闸间验明三相确无电压后挂接地线一组37、在#1主变与#1主变7011刀闸间验明三相确无电压后挂接地线一组九、35KVⅡ段母线压变3004刀闸检修1、模拟核对操作项目2、拉开仿白线304开关3、拉开仿姚线306开关4、拉开仿贾二线308开关5、拉开35KV母联300开关6、拉开#2主变变二侧302开关7、检查仿白线304开关确已拉开8、将仿白线304开关操作方式由“远控”切至“就地”位置9、拉开仿白线3043刀闸检查确已拉开10、拉开仿白线3042刀闸检查确已拉开11、检查仿姚线306开关确已拉开12、将仿姚线306开关操作方式由“远控”切至“就地”位置13、拉开仿姚线3063刀闸检查确已拉开14、拉开仿姚线3062刀闸检查确已拉开15、检查仿贾二线308开关确已拉开16、将仿贾二线308开关操作方式由“远控”切至“就地”位置17、拉开仿贾二线3083刀闸检查确已拉开18、拉开仿贾二线3082刀闸检查确已拉开19、检查35KV母联300开关确已拉开20、将35KV母联300开关操作方式由“远控”切至“就地”位置21、拉开35KV母联3002刀闸检查确已拉开22、拉开35KV母联3001刀闸检查确已拉开23、检查#2主变302开关确已拉开24、将#2主变302开关操作方式由“远控”切至“就地”位置25、拉开#2主变3023刀闸检查确已拉开26、拉开#2主变3022刀闸检查确已拉开27、分开35KVⅡ段母线压变二次空气开关28、取下35KVⅡ段母线压变二次熔丝29、拉开35KVⅡ段母线压变3004刀闸检查确已拉开30、在35KVⅡ段母线压变3004刀闸母线侧验明三相确无电压后即合上30046接地刀闸检查确已合上30、在35KVⅡ段母线压变3004刀闸与35KVⅡ母线压变间验明三相确无电压后即合上30047接地刀闸检查确已合上十、110KV母联700开关检修1、核对操作项目2、检查仿徐线724开关与仿大线776开关负荷分配应正常3、拉开110KV母联700开关4、检查110KV母联700开关确已拉开5、将110KV母联700开关操作方式由“远控”切至“就地”位置6、拉开110KV母联7002刀闸检查确已拉开7、拉开110KV母联7001刀闸检查确已拉开8、分开110KV母联700开关直流电源小开关9、在110KV母联700开关与7002刀闸间验明三相确无电压后合上70026接地刀闸检查确已合上10、在110KV母联700开关与7001刀闸间验明三相确无电压后合上70016接地刀闸检查确已合上。

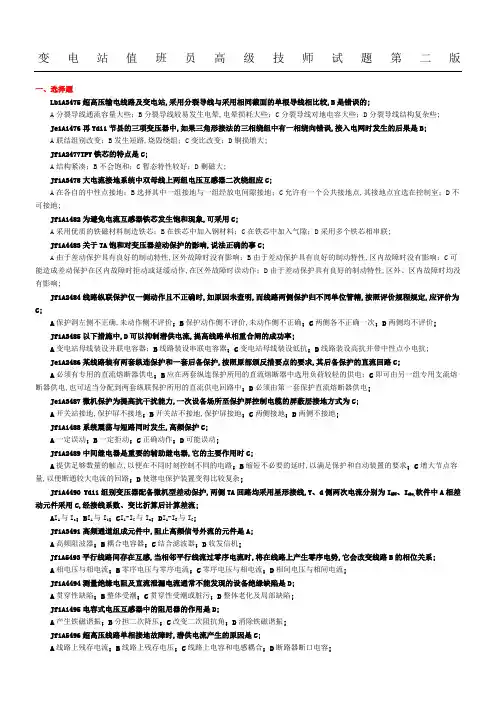

变电站值班员高级技师试题第二版一、选择题Lb1A3475超高压输电线路及变电站,采用分裂导线与采用相同截面的单根导线相比较,B是错误的;A分裂导线通流容量大些；B分裂导线较易发生电晕,电晕损耗大些；C分裂导线对地电容大些；D分裂导线结构复杂些;Je1A1476再Yd11节县的三项变压器中,如果三角形接法的三相绕组中有一相绕向错误,接入电网时发生的后果是B;A联结组别改变；B发生短路,烧毁绕组；C变比改变；D铜损增大;Jf1A2477TPY铁芯的特点是C;A结构紧凑；B不会饱和；C暂态特性较好；D剩磁大;Jf1A3478大电流接地系统中双母线上两组电压互感器二次绕组应C;A在各自的中性点接地；B选择其中一组接地与一组经放电间隙接地；C允许有一个公共接地点,其接地点宜选在控制室；D不可接地;Jf1A1482为避免电流互感器铁芯发生饱和现象,可采用C;A采用优质的铁磁材料制造铁芯；B在铁芯中加入钢材料；C在铁芯中加入气隙；D采用多个铁芯相串联;Jf1A4483关于TA饱和对变压器差动保护的影响,说法正确的事C;A由于差动保护具有良好的制动特性,区外故障时没有影响；B由于差动保护具有良好的制动特性,区内故障时没有影响；C可能造成差动保护在区内故障时拒动或延缓动作,在区外故障时误动作；D由于差动保护具有良好的制动特性,区外、区内故障时均没有影响;Jf1A2484线路纵联保护仅一侧动作且不正确时,如原因未查明,而线路两侧保护归不同单位管辖,按照评价规程规定,应评价为C;A保护洞左侧不正确,未动作侧不评价；B保护动作侧不评价,未动作侧不正确；C两侧各不正确一次；D两侧均不评价;Jf1A3485以下措施中,D可以抑制潜供电流,提高线路单相重合闸的成功率;A变电站母线装设并联电容器；B线路装设串联电容器；C变电站母线装设低抗；D线路装设高抗并带中性点小电抗;Je1A2486某线路装有两套纵连保护和一套后备保护,按照原部颁反措要点的要求,其后备保护的直流回路C;A必须有专用的直流熔断器供电；B应在两套纵连保护所用的直流熔断器中选用负荷较轻的供电；C即可由另一组专用支流熔断器供电,也可适当分配到两套纵联保护所用的直流供电回路中；D必须由第一套保护直流熔断器供电;Je1A3487微机保护为提高抗干扰能力,一次设备场所至保护屏控制电缆的屏蔽层接地方式为C;A开关站接地,保护屏不接地；B开关站不接地,保护屏接地；C两侧接地；D两侧不接地;Jf1A1488系统震荡与短路同时发生,高频保护C;A一定误动；B一定拒动；C正确动作；D可能误动;Jf1A2489中间继电器是重要的辅助继电器,它的主要作用时C;A提供足够数量的触点,以便在不同时刻控制不同的电路；B缩短不必要的延时,以满足保护和自动装置的要求；C增大节点容量,以便断通较大电流的回路；D使继电保护装置变得比较复杂;Jf1A4490 Yd11组别变压器配备微机型差动保护,两侧TA回路均采用星形接线,Y、d侧两次电流分别为I ABC、I abc,软件中A相差动元件采用C,经接线系数、变比折算后计算差流;A I A与I a；B I A与I b；C I A-I C与I a；D I A-I B与I C;Jf1A3491高频通道组成元件中,阻止高频信号外流的元件是A;A高频阻波器；B耦合电容器；C结合滤波器；D收发信机;Jf1A5493平行线路间存在互感,当相邻平行线流过零序电流时,将在线路上产生零序电势,它会改变线路B的相位关系;A相电压与相电流；B零序电压与零序电流；C零序电压与相电流；D相间电压与相间电流;Jf1A4494测量绝缘电阻及直流泄漏电流通常不能发现的设备绝缘缺陷是D;A贯穿性缺陷；B整体受潮；C贯穿性受潮或脏污；D整体老化及局部缺陷;Jf1A1495电容式电压互感器中的阻尼器的作用是D;A产生铁磁谐振；B分担二次降压；C改变二次阻抗角；D消除铁磁谐振;Jf1A5496超高压线路单相接地故障时,潜供电流产生的原因是C;A线路上残存电流；B线路上残存电压；C线路上电容和电感耦合；D断路器断口电容;二、判断题Jf1B1498发生各种不同类型短路时,电压各序对称分量的变化规律：三相短路时母线上正序电压下降得最多,单相短路时正序电压下降最少;√Je1B3499电器设备动稳定电流是表明断路器在最大负荷电流作用下,承受电动力的能力;×Je1B3500差动纵联保护是利用通道将本侧电流的波形或代表电流相位的信号传送到对侧,每侧保护根据对两侧电流幅值和相位的比较结果区分是区内还是区外故障;√Jf1B5501TPY铁芯的特点是无气隙,容易饱和,剩磁较小,有效磁通大;×Je1B5502自耦变压器的大量使用,会使系统的单相短路电流大为增加,有时甚至会超过三相短路电流;√Jf1B1503当电压互感器内部故障时,严禁采用取下电压互感器高压熔丝或近控拉开高压隔离开关方式隔离故障电压互感器;√Jf1B3505断路器和隔离开关电气闭锁回路可直接使用断路器和隔离开关的辅助触点,特殊情况下也可以使用重动继电器;×Jf1B5506主变压器本体保护不启动失灵保护,因为这些动作触点为机械触点,不能自动返回;√Jf1B5508断路器失灵保护一般只考虑一相拒动,且只考虑故障相拒动才启动失灵保护,非故障相拒动不启动失灵保护;√Jf1B2509热倒母线正确的操作步骤是：母联改非自动一压变二次并列一母线互联母差改单母方式——倒母线一母线取消互联母差改双母方式一压变二次解列一母联改自动;×Jf1B1511交接后的新设备应调整至冷备用状态,所有保护自动化装置在停用状态;√Jf2B2512设备定级分为一、二、三级,一、二级设备为完好设备,要求各变电站设备完好率在80%以上;×Jf1B3513设备启动过程中发现缺陷,可用事故抢修单进行处理;×Jf1B3514串联在线路上的补偿电容器是为了补偿无功;×三、简答题JflC3301检修工作结束以前,若需将设备试加工作电压,在加压前后应进行哪些工作答：加压前：1检查全体工作人员撤离工作地点;2将该系统的所有工作票收回,拆除临时遮栏、接地线和标示牌,恢复常设遮栏;3应在工作负责人和值班员进行全面检查无误后由值班员进行加压试验;试验后工作班若需继续工作,应重新履行工作许可手续;LblC4302变压器油质劣化与哪些因素有关答：影响变压器油质劣化的主要因素是高温、空气中的氧和潮气水分;1高温加速油质劣化速度,当油温在70℃以上,每升高1O℃油的氧化速度增加1．5～2倍;2变压器油长期和空气中氧接触,会产生酸、树脂、沉淀物,使绝缘材料严重劣化;3油中进入水分、潮气,电气绝缘性明显下降,易击穿;LblC3303为什么要规定变压器绕组的温升国家规定允许温升是多少答：变压器运行中负载电流产生铜耗发热,铁芯主磁通产生铁耗发热,使绝缘材料劣化,影响变压器的使用寿命,油浸电力变压器多采用A级绝缘材料,其最高允许工作温度为105℃;由于变压器绕组温升决定于负载电流,所以运行中必须监视和控制负载电流,使变压器油箱内上层油温不超过最大限值;国家规定变压器绕组为A级绝缘时,绕组温升为65℃即40℃环境温度时为绕组最高允许工作温度105℃;JelC3304新设备投运前要验收哪些项目如何把好验收质量关答：新设备验收必须把好质量关：应注意对验收设备查核资料、外观检查和实际操作,三者统一,密切结合,坚持技术标准,才能确保质量;具体有：1由主管部门负责,组织有关专业技术人员、站长和值班人员共同进行设备的全面验收;2对设备外观逐项检查、核对、审查图纸、资料,试验结果,继电保护校验报告,一次设备调试报告及产品说明书,作出可否投入运行的结论包括核对继电保护定值、压板位置等;3对断路器隔离开关应进行拉、合试验操作,如有问题,交施工单位处理;4在全面验收,试运行合格后,正式与施工单位办理交、接手续;JflC2305接地网的接地电阻不合规定有何危害答：接地网是起着工作接地和保护接地两重作用;当其接地电阻过大时：1在发生接地故障时,由于接地电阻大,而使中性点电压偏移增大,可能使健全相和中性点电压过高,超过绝缘要求的水平;2在雷击或雷击波袭入时,由于电流很大,会产生很高的残压,使附近的设备遭受到反击的威胁;所以,要求接地装置的接地电阻要在一个允许范围之内;LblC4306隔离开关允许切断的最大电感电流值和允许切断的最大电容电流值是否一样为什么答：是不一样的;由于隔离开关没有特殊装设灭弧设施,隔离开关断流是靠电极距离加大而实现的,故所能切断的电流值是不能建弧的最小电流数;由于电感电流是感性电路中发生的,要切断它,就是切断带有电感的电路;由电工原理得知,电感的磁场能量不能突变,亦即电路中的电弧比其他性质电路阻性和容性电弧要难以切断,隔离开关若允许切断电容电流5A,则它只允许切断2A的电感电流; LblC3307什么是变压器的短路电压百分数它对变压器电压变化率有何影响答：变压器的短路电压百分数是当变压器一侧短路,而另一侧通以额定电流时的电压,此电压占其额定电压的百分比;实际上此电压是变压器通电侧和短路侧的漏抗在额定电流下的压降;同容量的变压器,其电抗愈大,这个短路电压百分数也愈大,同样的电流通过,大电抗的变压器,产生的电压损失也愈大,故短路电压百分数大的变压器的电压变化率也越大;LblC4308为什么切空载变压器会产生过电压一般采取什么措施来保护变压器答：变压器是一个很大的电感元件,运行时绕组中储藏电能,当切断空载变压器时,变压器中的电能将在断路器上产生一个过电压,在中性点直接接地电网中,断开1lO～330kV空载变压器时,其过电压倍数一般不超过3.0U xg,在中性点非直接接地的35kV电网中,一般不超过4.0U xg,此时应当在变压器高压侧与断路器间装设避雷器,由于空载变压器绕组的磁能比避雷器允许通过的能量要小得多,所以这种保护是可靠的,并且在非雷季节也不应退出;LblC2309氧化锌避雷器有何特点答：氧化锌避雷器是无放电间隙仅有氧化锌ZnO电阻片组成的避雷器,这种氧化锌电阻片具有优良的非线性特征,在正常工作电压下,仅有几百微安的电流通过,运行中能监测其状况：当过电压侵入时,电阻片电阻迅速减小,流过电阻片电流迅速增大,同时限制过电压幅值,释放过电压能量,并具有比晋通阀型避雷器更小的残压;LblC2310电力系统高次谐波是怎样产生的有何危害答：电力系统中的高次谐波是由电压谐波和电流谐波产生的;电压谐波来源于发电机和调相机的非正弦电压波形；电流谐波主要来源于电路中阻抗元件的非线性和某些电气设备,如感应炉、电弧炉、电抗器、变压器的铁芯饱和、整流装置、晶闸管元件、电视机、微波炉等;谐波的危害：1引起设备损耗增加,产生局部过热使设备过早损坏;2增加噪声;电动机振动增加,造成工作环境噪声污染;影响人们休息和健康;3对电子元件可引起工作失常,造成自动装置测量误差,甚至误动;4干扰电视广播通信和使图像质量下降;JelC3311强送电和试送电时应注意的事项是什么答：应注意的事项如下：．1强送和试送电原则上只允许进行一次,对简易重合闸的线路必须先退出重合闸才可合闸;2带有并网线路或小发电设备的线路禁止进行合闸,若必须送电应由调度命令;3如有条件在送电前将继电保护的动作时限改小或可适当调整运行方式进行;4在强送和试送电时应注意观察表计反应,如空线路、空母线有电流冲击或负荷线路、变压器有较大的电流冲击,又伴有电压大量下降时,应立即拉开断路器;JflC3312断路器液压机构压力异常降低的原因是什么答：除温度变化外,可能有以下原因：1油泵启动微动开关触点可能接触不良,使油泵电机不能启动打压;2油泵电机电源交流回路故障,油泵电机故障;3液压系统有多处漏油;4焊接不良,充气阀漏气,使氮气减少,预压力降低;5机构内部,阀系统或其他部位故障;6压力表失灵;JflC2313查找直流接地时应注意哪些事项答：应注意的事项如下：1发生直流接地时,禁止在二次回路上工作;2查找和处理必须由两人进行;3处理时不得造成直流短路和另一点接地;4禁止使用灯泡查找;5用仪表查找时,应用高内阻仪表;6拉路前应采取必要措施,防止直流消失可能引起的保护及自动装置误动;7查找过程中注意表计变化;JflCl314在什么情况下需要将运行中的变压器差动保护停用答：在以下情况需将运行中的变压器差动保护停用：1差动二次回路及电流互感器回路有变动或进行校验时;2继保人员测定差动保护相量图及差压时;3差动电流互感器一相断线或回路开路时;4差动误动跳闸后或回路出现明显异常时;JflC3315为什么变压器投运前必须进行冲击试验冲击几次答：原因如下：1当拉开空载变压器时,有可能产生操作过电压;在电力系统中性点不接地,或经消弧线圈接地时,过电压幅值可达4～4．5倍相电压；在中性点直接接地时,可达3倍相电压;为了检查变压器绝缘强度能否承受全电压,或操作过电压,需做冲击试验;2带电投入空载变压器时,会产生励磁涌流,其值可达6～8倍额定电流;励磁涌流开始衰减较快,一般经0.5～ls后即减到0.25～0.5倍额定电流值,但全部衰减时间较长,大容量的变压器可达几十秒;由于励磁涌流产生很大的电动力,为了考核变压器的机械强度,同时考核励磁涌流衰减初期能否造成继电保护误动,所以需做冲击试验;冲击试验：新产品投入,5次；大修后投入,3次;每次冲击试验后,要检查变压器有无异音异状;JelC3316母线倒闸操作的一般原则是什么答：一般原则如下：1倒母线操作必须先合上母联断路器并取下其控制操作电源,保证母线隔离开关在合拉时满足等电位操作的要求;2倒母线过程中应考虑母线差动保护和运行方式相适应,一般应投入运行；操作后应及时切换电压开关在相应的母线电压互感器上; 3对于该电压等级母线采用固定联结母差保护,操作前应改为破坏固定联结方式,操作后应将该回路母差电流互感器二次连接片切至对应方式运行;4在拉开母联断路器前应检查母联的电流为零,防止漏倒而引起事故;JelC2317变压器过负荷时如何处理答：处理如下：1如果变压器存在较大缺陷,如下列情况时不准过负荷运行：①冷却器系统不正常；②严重漏油；③色谱分析异常超过规定指标；④有载调压分接开关异常;2在变压器过负荷时应投入全部冷却器包括所有备用风扇等;3在过负荷时值班人员应立即报告当值调度员设法转移负荷;4变压器在过负荷期间,应加强对变压器的监视;5具体过负荷时间、过负荷倍数参照电力变压器运行规程DL／T572一1995处理;IJelCl318直流母线电压过低或电压过高有何危害如何处理答：直流电压过低会造成断路器保护动作不可靠及自动装置动作不准确等；直流电压过高会使长期带电的电气设备过热损坏;处理：1运行中的直流系统,若出现直流母线电压过低的信号时,值班人员应设法检查并消除,检查浮充电流是否正常;直流负荷突然增大时,应迅速调整放电调压器或分压开关,使母线电压保持在正常规定;2当出现母线电压过高的信号时,应降低浮充电电流,使母线电压恢复正常;LblC2319变压器有哪几种常见故障答：运行中的变压器常见故障有：1绕组故障：主要有绕组匝间短路、绕组接地、相间短路、绕组断线及接头开焊等;2套管故障：常见的是炸毁、闪络放电及严重漏油等;3分接开关故障：主要有分接头绝缘不良；弹簧压力不足,分接开关接触不良或腐蚀,有载分接开关装置不良或调整不当;4铁芯故障：丰要有铁芯柱的穿心螺杆及夹紧螺杆绝缘损坏而引起的；铁芯有两点接地产生局部发热,产生涡流造成过热;LblC2320220kV主变压器非全相运行有何危害答：220kV主变压器非全相运行是指运行中的主变压器220kV侧开关一相或二相发生偷跳误跳或拒合而转入非全相运行状态；非全相运行将会导致整个220kV系统出现零序电流,此时可能引起220kV线路零序Ⅲ段非选择性跳闸,导致事故扩大;JelC2321运行中断路器发生误跳闸如何处理答：当断路器误跳时应立即查明原因：1若因由于人员误碰,误操作或机构受外力振动,保护盘受外力振动引起自动脱扣而“误跳”应不经汇报立即送电;2若保护误动可能整定值不当或电流互感器、电压互感器回路故障引起的应查明原因后才能送电;3二次回路直流系统发生两点接地跳闸回路接地引起应及时排除故障;4对于并网或联络线断路器发生“误跳”时不能立即送电必须汇报调度听候处理;JelC3322隔离开关拒绝拉闸如何处理答：当隔离开关拉不开时,不能硬拉,特别是母线侧隔离开关,应查明操作是否正确,再查设备,机构锈蚀卡死,隔离开关动、静触头熔焊变形移位及瓷件破裂、断裂等,电动操动机构,电动机失电或机构损坏或闭锁失灵等原因,在未查清原因前不能强行操作,否则可能引起严重事故,此时应汇报调度,改变运行方式来加以处理;JflC3323消弧线圈“工作”与系统有什么关系答：消弧线圈开始“工作"实际上是和系统中发生的故障及异常情况有密切关系;在网络正常情况下,作用在消弧线圈上的电压,只是中心点移位的电压,所以只有很小的电流流过;只有在系统发生接地故障时或系统不对称运行时,消弧线圈才有较大的补偿电流,此时才认为消弧线圈开始“工作”;消弧线圈只有在“工作”时才能发生严重的内部故障;但消弧线圈有时也会使系统出现异常,如补偿度调整不合适、有操作时使系统三相电压不平衡、中心点位移电压增大等;LblC3324什么是电力系统发生振荡是怎样形成的答：在正常运行中,由于系统内发生突变如发生短路,大容量发电机跳闸,突然切除大负荷线路及电网结构及运行方式不合理等,以及系统电力不足引起电压崩溃,联线跳闸及非同期并列操作等原因,使电力系统遭破坏;由于这些事故,造成系统之间失去同步,因而称之振荡;JelC3325电力系统发生振荡时,变电站值班人员能观察到什么答：电力系统发生振荡时能观察到：①继电保护的振荡闭锁动作;②变压器、线路、母线的各级电压、电流、功率表的指示,有节拍地剧烈摆动;③系统振荡中心失去同步的发电厂与联络线的电气中心的电压摆动最大,有周期地降至零;④失去同步的电网之间,虽有电气联系,但有频率差,并略有摆动;⑤运行中的变压器,内部发出异常声音有节奏的鸣声;JelC3326强迫油循环风冷变压器冷却装置全停后,变压器最长运行多长时间为什么不能再继续运行答：强迫油循环风冷变压器在冷却装置全停后,带负荷或空载运行,一般是允许20min：如必须运行,最长不超过lh;因为这种变压器内部冷却是导向油路,而且变压器本身冷却向较小,平时只能靠油泵来完成散热,把变压器热量散发出去,因此强油风冷变压器在风冷装置全停时继续运行是很危险的;LblC4327CSC2000变电站综合自动化系统有何特点答：CSC2000综合自动化系统是北京哈德威四方保护与控制设备有限公司产品,有以下特点：1以电子计算机作为处理各类变电设备信号的基础平台,取代了常规变电站大量的中央控制屏柜,使主控制室的面积大大减少;2以微机监控系统为主、人工为辅的方式,对变电站内的日常操作、事故及异常信息进行监视、控制,信息处理的正确性和可靠性提高;3通过光缆及站内局域网将一、二次变电设备信息以数字信号的形式传送并共享至主控制室各功能计算机上,提高资源利用,使信息处理的准确性得到提高;4将变电站实时数据电流、功率等存储于计算机数据库内,方便查找及管理站内变电信息;5可使用如综合信息管理系统、仿真培训系统及运行、操作、事故处理指导系统等一系列应用程序,增强变电站的综合运行水平;6实现信息远传,达到无人或少人值班;LblC2328CSC2000变电站综合自动化系统一般具有哪些功能答：⑴实时数据采集与处理;⑵计算数据的处理;⑶数据库管理;⑷事件顺序记录和事故追忆;⑸报警;⑹绘图及显示;⑺报表打印;⑻控制操作和同期检测;⑼电压、无功自动控制;⑽防误操作闭锁控制;⑾远动;⑿系统自诊断与自恢复;⒀远程监视与维护;⒁各种保护功能;⒂专家系统等;LblC3329变电站综合自动化系统的信息主要来源于哪些方面答：变电站内送至综合自动化系统的信息主要来源于两方面;1通过传感元件电流互感器、电压互感器、温度计、压力计、密度计等获得的关于变电站一次系统和一次设备的信息,如一次系统各回路的电流、电压、功率、频率,一次设备的工作状态运行状态、热备用状态、冷备用状态、检修状态等,简称这些信息为一次信息;2为了变换、传输和处理一次信息所需要的二次设备本身又产生一些新的信息,如电流、电压二次回路的完好性,继电保护和自动装置的动作情况,操作电源工作情况等,简称这些信息为二次信息;一次信息和二次信息就是变电站综合自动化系统的全部信息来源;LblC2330什么是变电站微机综合自动化系统中的事故追忆答：事故追忆是指把变电站在事故前后一段时间内的一些主要模拟量如220～500kV线路、主变压器各侧电流、有功功率,主要母线电压等及设备状态等事件信息记录于微机中,通过从综合自动化系统中调取事故前后的记录,了解系统某一回路在事故前后所处的工作状态;这对于分析和处理事故有一定的辅助作用;四、计算题JelD4081220kV无载调压双绕组变压器,型号为SFPSl0—150000,容量为150000kVA,电压组合及分接范围为高压230±4×1．25％kV,低压121kV,空载损耗为109．9kW,空载电流为0．30％,负载损耗为484．5kW,短路阻抗为13．60％,联结组标号为Ydll,试问负荷为50％时,变压器所消耗的无功功率有多大的容量JelD5083如图D-24所示电路中各元件参数的标么值,求1d13、d23点三相短路时短路电流的大小;2d13三相短路时流过110kV线路始端开关中的短路容量的大小;取S j=1OOMVA,U j=U p五、绘图题JelE4093画出三相变压器Yd11接线组别和电压向量图;答：三相变压器Yd11联结组别接线和电压向量图,如图E一105所示;JelE5094画出变电站自动系统分布式RTU改造模式示意图;答：如图E—106所示;六、论述题JelF3048变电站自动化监控系统的功能是什么答：变电站自动化监控系统的功能是：1数据采集：①模拟量的采集；②开关量的采集；③电能计量;2事件顺序记录;3故障记录、故障录波和测距;4操作控制功能;5安全监视功能;6人机联系功能;7打印功能;8数据处理与记录功能;9谐波分析与监视;JelF3049如图F-10所示电路简述电压无功控制装置在第2、3、5、6区域的调节原理;答：第2区域：电压低于下限和功率因数正常,先调节分接开关升压,如分接开关已无法调节,则投入电容器;第3区域：电压低于下限,功率因数高于上限,先调节分接开关升压直到电压正常,如功率因数仍高于上限,再切电容器;第5区域：电压正常而功率因数高于上限,切除电容器直到止常;第6区域：电压高于上限而功率因数低于下限,应调节分接开关降压,直到电压正常,如功率因数仍低于下限,再投电容器;JelF5050变电设备检修时,“在此工作"、“止步,高压危险”和“禁止攀登,高压危险”标示牌的悬挂有什么规定。

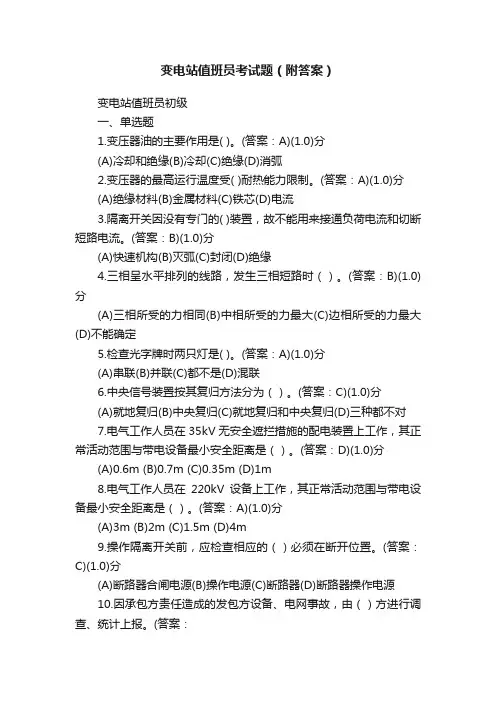

变电站值班员考试题（附答案）变电站值班员初级一、单选题1.变压器油的主要作用是( )。

(答案：A)(1.0)分(A)冷却和绝缘(B)冷却(C)绝缘(D)消弧2.变压器的最高运行温度受( )耐热能力限制。

(答案：A)(1.0)分(A)绝缘材料(B)金属材料(C)铁芯(D)电流3.隔离开关因没有专门的( )装置，故不能用来接通负荷电流和切断短路电流。

(答案：B)(1.0)分(A)快速机构(B)灭弧(C)封闭(D)绝缘4.三相呈水平排列的线路，发生三相短路时（）。

(答案：B)(1.0)分(A)三相所受的力相同(B)中相所受的力最大(C)边相所受的力最大(D)不能确定5.检查光字牌时两只灯是( )。

(答案：A)(1.0)分(A)串联(B)并联(C)都不是(D)混联6.中央信号装置按其复归方法分为（）。

(答案：C)(1.0)分(A)就地复归(B)中央复归(C)就地复归和中央复归(D)三种都不对7.电气工作人员在35kV无安全遮拦措施的配电装置上工作，其正常活动范围与带电设备最小安全距离是（）。

(答案：D)(1.0)分(A)0.6m (B)0.7m (C)0.35m (D)1m8.电气工作人员在220kV设备上工作，其正常活动范围与带电设备最小安全距离是（）。

(答案：A)(1.0)分(A)3m (B)2m (C)1.5m (D)4m9.操作隔离开关前，应检查相应的（）必须在断开位置。

(答案：C)(1.0)分(A)断路器合闸电源(B)操作电源(C)断路器(D)断路器操作电源10.因承包方责任造成的发包方设备、电网事故，由（）方进行调查、统计上报。

(答案：C)(1.0)分(A)承包方(B)第三方(C)发包方(D)上级部门11.35kV验电笔进行交流耐压试验时所加的交流耐压为( )，时间为5分钟。

(答案：D)(1.0)分(A)75kV (B)85kV (C)95kV (D)105Kv12.向上级安监部门报送的事故报告、统计表，必须经本单位（）审核、签署、并加盖公章。

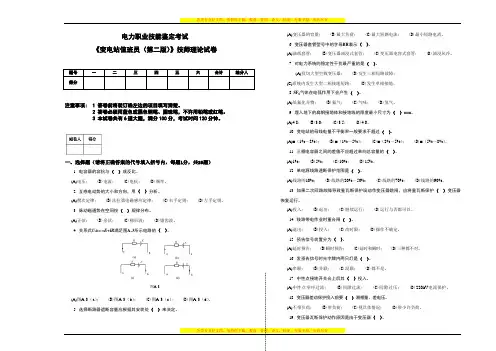

电力职业技能鉴定考试《变电站值班员（第二版）》技师理论试卷题号 一二三四五六合计统分人得分注意事项: 1 答卷前将装订线左边的项目填写清楚。

2 答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。

3 本试卷共有6道大题，满分100分，考试时间120分钟。

一、选择题（请将正确答案的代号填入括号内，每题1分，共25题）1. 电容器的容抗与（ ）成反比。

(A)电压； (B)电流； (C)电抗； (D)频率。

2. 互感电动势的大小和方向，用（ ）分析。

(A)楞次定律； (B)法拉第电磁感应定律； (C)右手定则； (D)左手定则。

3. 脉动磁通势在空间按（ ）规律分布。

(A)正弦； (B)余弦； (C)梯形波； (D)锯齿波。

4. 关系式U ab = E +IR 满足图A-3所示电路的（ ）。

图A-3(A)图A-3（a ）； (B)图A-3（b ）； (C)图A-3（c ）； (D)图A-3（d ）。

5. 选择断路器遮断容量应根据其安装处（ ）来决定。

(A)变压器的容量； (B)最大负荷； (C)最大短路电流； (D)最小短路电流。

6. 变压器套管型号中的字母BR 表示（ ）。

(A)油纸套管； (B)变压器油浸式套管； (C)变压器电容式套管； (D)油浸风冷。

7. 对电力系统的稳定性干扰最严重的是（ ）。

(A)投切大型空载变压器； (B)发生三相短路故障； (C)系统内发生大型二相接地短路； (D)发生单相接地。

8. SF 6气体在电弧作用下会产生（ ）。

(A)低氟化合物； (B)氟气； (C)气味； (D)氢气。

9. 埋入地下的扁钢接地体和接地线的厚度最小尺寸为（ ）mm 。

(A)4.8； (B)3.0； (C)3.5； (D)4.0。

10. 变电站的母线电量不平衡率一般要求不超过（ ）。

(A)±（1%～2%）； (B)±（1%～5%）； (C)±（2%～5%）； (D)±（5%～8%）。

（国网）变配电运行值班员技能等级评价自测题（技师理论）（共 423 道）1.当母线平置时，母线支持夹板的上部压板应与母线保持( C )mm 的间隙。

A.0～0.1B.0.1～0.2C.1～1.5D.1～22.当母线立置时，上部压板应与母线保持( D )mm 的间隙。

A.0～0.1B.0.1～0.2C.1～1.5D.1.5～23.母线与母线、母线与电气接线端子搭接，其搭接面可直接连接的是( B )。

A.钢与钢的搭接面B.铝与铝的搭接面C.铜与铝的搭接面D. 室外时铜与铜的搭接面4.母线伸缩节不得有裂纹、断股和折皱现象；母线伸缩节的总截面不应小于母线截面的( C ) 倍。

A.1B.1.1C.1.2D.1.55.母线在支柱绝缘子上的固定死点，每一段应设置( A )个。

A.1B.2C.3D.46.母线及绝缘子（ B ）应试验合格，各项检查项目合格，各项指标满足要求，保护按照要求投入，并经验收合格，方可投运。

A.安装好后B.送电前C.送电后D.跳闸后7.金属封闭母线的螺栓连接，当电流大于( C )A 的导体其紧固件应采用非磁性材料。

A.1250B.2500C.3000D.40008.外熔断器安装时,与水平方向呈( C )度角。

A.5B.15C.45D.759.放电线圈的额定电压选择为( B )kV。

A.10.5/√3B.11/√3C.12/√3D.13/√3E.10.5/ √310.整组电容值测量偏差为( A )。

A.0%～+5%B.-5%～+5%C.0%～+10%D.-10%～+10%11.电容器组极对壳绝缘电阻应不低于( D )。

A.10MΩB.100MΩC.1000MΩD.5000MΩ12.电容器额定容量334kvar，额定电压12/√3kV,采用外熔断器时，熔丝的额定电流选择为( B )A。

A.67B.70C.80D.10013.新安装的110～220kV 油浸式互感器，静放时间应大于( D )小时。

变电站值班员专业（技能）模拟考试题（含参考答案）一、单选题（共50题，每题1分，共50分）1、功率方向继电器采用( )度接线方式。

A、180B、90C、0D、125正确答案：B2、变压器发生内部故障时的主保护是( )保护。

A、过流B、差动C、瓦斯D、中性点正确答案：C3、距离保护第一段动作时间是( )。

A、0.1B、保护装置与断路器固有的动作时间C、绝对零秒D、可以按需要而调整正确答案：B4、原则上（）kV及以上电压等级母线不允许无母线保护运行。

A、330B、500C、110D、220正确答案：D5、35kV II母电压A相36.1kV，B相0kV，C相36.2kV，35kV系统出现（）情况。

A、B相一次保险熔断B、B相二次保险熔断C、B相金属性接地D、B相非金属性接地正确答案：C6、对于敞开式隔离开关的就地操作，应做好支持绝缘子断裂的风险分析与预控，操作人与专责监护人应选择正确的站位。

监护人员应实时监视隔离开关动作情况，（）应做好及时撤离的准备。

A、工作负责人B、所有工作成员C、检修人员D、操作人员正确答案：D7、测量电压互感器二次的相序和相位,调度术语为（）。

A、定相B、核相C、测极性D、测向量正确答案：B8、避雷针、避雷线的保护范围与（）有关。

A、宽度与材料B、高度与布局形式C、深度与宽度D、材料与高度正确答案：B9、一台降压变压器，如果二次绕组采用和一次绕组同样材料和同样截面积的导线绕制，在加压使用时，将出现( )。

A、二次绕组发热量较小B、一次绕组发热量较大C、二次绕组发热量较大D、两绕组发热量一样正确答案：C10、按照反措要点的要求，防跳继电器的电流线圈应( )。

A、与断路器跳闸线圈并联B、与断路器跳闸出口触点并联C、串接在出口触点与断路器跳闸回路之间D、无规定正确答案：C11、降压变电站全部停电时，应将（）的部分接地短路，其余部分不必每段都装设接地线或合上接地刀闸(装置)。

A、负荷侧B、电源侧C、各个可能来电侧D、来电侧正确答案：B12、电流互感器的零序接线方式，在运行中( )。

变电站值班员专业（技能）试题及答案一、单选题（共50题，每题1分，共50分）1、接地网除了起着保护接地的作用外，还有主要起( )作用。

A、工作接地B、作为零电压C、设备放电D、构成回路正确答案：A2、隔离开关可以进行( )。

A、任何操作B、恢复所用变压器C、切断接地电流D、代替断路器切故障电流正确答案：B3、对于隔离开关的就地操作，应做好（）断裂的风险分析与预控，监护人员应严格监视隔离开关动作情况。

A、隔离开关B、操动机构C、支柱绝缘子D、隔离开关本体正确答案：C4、综合运行分析( )一次，要有记录，年终归档备查。

A、每月B、每周C、不定期D、每季度正确答案：D5、开关因本体或操作机构异常出现“合闸闭锁”尚未出现“分闸闭锁”时，值班调度员可视情况下令（）。

A、继续运行B、用旁路开关带路运行C、用母联开关串带运行D、拉开此开关正确答案：D6、作业人员在现场工作过程中，凡遇到异常情况(如直流系统接地等)或断路器(开关)跳闸时，不论与本身工作是否有关，都应立即（），保持现状。

A、报告调控人员B、报告运维人员C、报告领导D、停止工作正确答案：D7、运行中的电流互感器二次侧，清扫时的注意事项中，( )是错误的。

A、带线手套B、应穿长袖工作服C、单人进行D、使用干燥的清扫工具正确答案：C8、SF6断路器及GIS组合电器绝缘下降的主要原因是由于( )的影响。

A、SF6中水分B、SF6气体杂质C、SF6设备绝缘件D、SF6比重正确答案：A9、测量电流互感器极性的目的是（）。

A、提高保护装置动作灵敏度B、满足负载要求C、确保功率元件和阻抗元件，以及差动保护的正确性D、提高保护可靠性正确答案：C10、隔离开关可拉开( )的变压器。

A、5.5AB、短路电流C、空载电流不超过2AD、负荷电流正确答案：C11、断开熔断器应先取下( )后取下( )。

放上熔断器时与此相反。

A、负极、正极B、正极、负极C、信号D、保护正确答案：B12、检修时，隔离开关的主要作用是( )。
