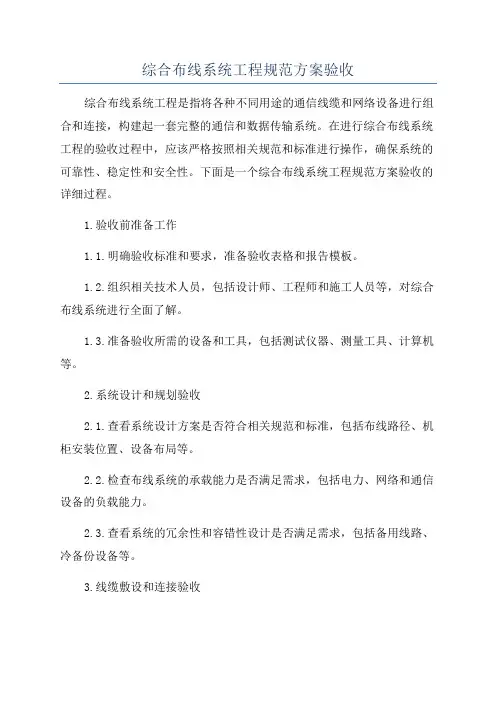

综合布线系统工程规范方案验收综合布线系统工程是指将各种不同用途的通信线缆和网络设备进行组合和连接，构建起一套完整的通信和数据传输系统。
在进行综合布线系统工程的验收过程中，应该严格按照相关规范和标准进行操作，确保系统的可靠性、稳定性和安全性。
下面是一个综合布线系统工程规范方案验收的详细过程。
1.验收前准备工作1.1.明确验收标准和要求，准备验收表格和报告模板。
1.2.组织相关技术人员，包括设计师、工程师和施工人员等，对综合布线系统进行全面了解。
1.3.准备验收所需的设备和工具，包括测试仪器、测量工具、计算机等。
2.系统设计和规划验收2.1.查看系统设计方案是否符合相关规范和标准，包括布线路径、机柜安装位置、设备布局等。
2.2.检查布线系统的承载能力是否满足需求，包括电力、网络和通信设备的负载能力。
2.3.查看系统的冗余性和容错性设计是否满足需求，包括备用线路、冷备份设备等。
3.线缆敷设和连接验收3.1.检查线缆的材质和规格是否符合相关要求，包括芯数、导电材料等。
3.2.检查线缆敷设是否符合布线路径规划，包括线缆走线是否按照要求进行固定和保护。
3.3.使用测试仪器对线缆进行传输性能测试，包括信号传输损耗、时延、抗干扰性等。
4.设备安装和调试验收4.1.检查设备的安装位置和固定方式是否符合相关要求，包括机柜安装、设备间距等。
4.2.检查设备的供电接口和网络连接是否正确，包括电源线和网络线的连接是否牢固。
4.3.对设备进行功能性测试，包括网络设备的互通性和通信设备的通话质量等。
5.系统运行和管理验收5.1.检查系统的网络配置和IP地址分配是否正确，包括子网掩码、网关、DNS等设置。
5.2.对系统进行性能和稳定性测试，包括网络带宽、数据传输速度等。
5.3.检查系统的安全性和管理方式是否符合要求，包括访问控制、防火墙、安全策略等。
6.验收报告和整改措施6.1.根据实际情况填写验收表格和报告，详细记录系统的各项指标和性能。

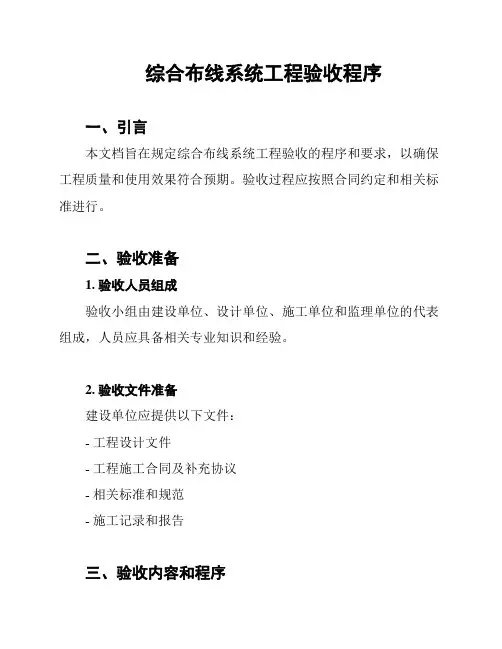

综合布线系统工程验收程序一、引言本文档旨在规定综合布线系统工程验收的程序和要求，以确保工程质量和使用效果符合预期。
验收过程应按照合同约定和相关标准进行。
二、验收准备1. 验收人员组成验收小组由建设单位、设计单位、施工单位和监理单位的代表组成，人员应具备相关专业知识和经验。
2. 验收文件准备建设单位应提供以下文件：- 工程设计文件- 工程施工合同及补充协议- 相关标准和规范- 施工记录和报告三、验收内容和程序1. 验收内容综合布线系统工程验收应包括以下内容的检查和确认：- 布线系统的结构、布局和设计是否符合设备要求和安全规范；- 布线系统的材料和设备是否符合合同约定和相关标准；- 布线系统的安装和连接是否符合设计要求和施工规范；- 布线系统的操作和使用是否符合预期效果。
2. 验收程序按照以下步骤进行综合布线系统工程验收：1. 召开验收会议，明确验收目标和程序。
2. 检查施工记录和报告，了解工程实施过程和存在的问题。
3. 对布线系统进行实地检查，包括设备、材料、安装质量等。
4. 进行系统功能测试，验证系统的安全性、稳定性和可靠性。
5. 进行操作和使用测试，评估系统是否满足预期效果。
6. 完成验收报告，记录验收结果和存在的问题。
7. 对存在的问题提出整改要求，并进行跟踪和确认。
四、验收结果和后续处理1. 验收结果验收结果应根据实际情况作出判断：- 若综合布线系统工程符合验收要求，则认定为合格。
- 若综合布线系统工程存在不符合验收要求的问题，则认定为不合格。
2. 后续处理对于合格的综合布线系统工程，建设单位应及时支付工程款项，施工单位完成工程交付手续。
对于不合格的综合布线系统工程，建设单位应要求施工单位进行整改，并重新进行验收。
五、附则本文档所述内容仅为一般性建议，具体验收程序和要求可根据实际情况进行调整和细化，并遵守相关法律法规和标准要求。
六、参考文献- 相关标准和规范- 工程设计文件- 工程施工合同及补充协议。
综合布线系统验收方案一、项目背景和目标综合布线系统是一种将企业内不同数据设备、系统和服务通过统一的线缆和接口进行互联和通信的解决方案。
该系统可以提供高效可靠的数据传输和电力供应，支持企业内各种设备之间的互操作，提高企业的工作效率和信息交流效果。
验收综合布线系统的主要目标是确保系统的可靠性、稳定性和安全性，满足企业的运营需求。
二、验收范围和内容1.设备验收：检查和测试综合布线系统中的各种设备的型号、规格是否与合同要求一致，设备的外观是否完好无损，检查设备的标识、防护功能和安全性能。
同时进行设备的功能测试和性能测试，确保设备的运行质量和稳定性。
2.线缆验收：检查和测试综合布线系统中的各种线缆的规格、材质是否与合同要求一致，线缆的长度、接口、标识等是否符合设计要求。
进行线缆的连通性测试和信号传输测试，确保线缆接口的质量和信号的传输质量。
3.接口验收：检查和测试综合布线系统中的各种接口的类型、标准是否符合设计要求，接口的连通性和稳定性。
通过接口的连通测试和信号传输测试，确保接口的质量和数据的传输质量。
4.系统验收：对综合布线系统进行整体的功能测试和性能测试，包括数据传输速度、电力供应稳定性、故障切换能力等方面。
测试系统在正常工作状态和异常工作状态下的表现和响应能力，确保系统能够满足企业的运营需求。
三、验收方案和方法1.选派验收团队：组建专门的验收团队，由技术工程师、项目经理和用户代表等组成。
验收团队具备相关的技术和经验，能够全面负责系统的验收工作。
2.制定验收计划：根据项目的进度和时间要求，制定详细的验收计划，包括验收时间、地点、人员和内容安排等。
同时与供应商和用户进行沟通，确保各方的配合和支持。
3.检查和测试设备和线缆：对综合布线系统中的设备和线缆进行检查和测试。
比对型号和规格，检查外观和标识是否符合要求。
进行设备的功能测试和性能测试，测试线缆的连通性和信号传输质量。
4.测试接口和系统：对综合布线系统中的接口进行测试，包括接口的连通性和稳定性测试。

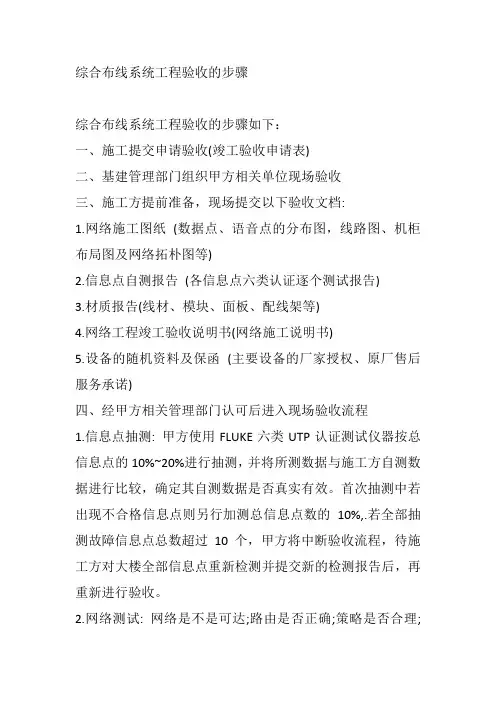

综合布线系统工程验收的步骤
综合布线系统工程验收的步骤如下：
一、施工提交申请验收(竣工验收申请表)
二、基建管理部门组织甲方相关单位现场验收
三、施工方提前准备，现场提交以下验收文档:
1.网络施工图纸(数据点、语音点的分布图，线路图、机柜布局图及网络拓朴图等)
2.信息点自测报告(各信息点六类认证逐个测试报告)
3.材质报告(线材、模块、面板、配线架等)
4.网络工程竣工验收说明书(网络施工说明书)
5.设备的随机资料及保函(主要设备的厂家授权、原厂售后服务承诺)
四、经甲方相关管理部门认可后进入现场验收流程
1.信息点抽测: 甲方使用FLUKE六类UTP认证测试仪器按总信息点的10%~20%进行抽测，并将所测数据与施工方自测数据进行比较，确定其自测数据是否真实有效。
首次抽测中若出现不合格信息点则另行加测总信息点数的10%,.若全部抽测故障信息点总数超过10个，甲方将中断验收流程，待施工方对大楼全部信息点重新检测并提交新的检测报告后，再重新进行验收。
2.网络测试: 网络是不是可达;路由是否正确;策略是否合理;
网络的延迟是否在正常范围以内等。
3.验证网络架构是否与施工方所提交的网络拓扑图、综合布线逻辑图、信息点分布图、机柜布局图、配线架上信息点分布图等相符。
4.工作区子系统验收(1)线槽走向、布线是否美观大方，符合规范。
(2)信息座是否按规范进行安装。
(3)信息座安装是否做到一样高、平、牢固。
(4)信息面板是否都固定牢靠。
(5)接地是否正确。
综合布线验收报告一、验收目的。
综合布线是建筑物内部信息传输的重要基础设施，其质量直接关系到建筑物内部各种信息设备的正常运行。
本次验收旨在对综合布线工程进行全面检查，确保其符合相关标准和规范要求，保障信息传输的稳定性和可靠性。
二、验收范围。
本次综合布线验收范围包括建筑物内部各个楼层的综合布线系统，包括但不限于光纤布线、网线布线、电力线等，以及相关的配套设备和附件。
三、验收内容。
1. 线缆敷设情况，检查线缆的敷设是否符合相关标准和规范，包括线缆的走向、固定方式、保护措施等。
2. 连接设备验收，对连接设备进行检查，包括插座、接头、配线架等，确保其安装牢固、连接可靠。
3. 网络设备验收，对网络设备进行检查，包括交换机、路由器、网卡等，确保其安装正确、运行正常。
4. 光纤设备验收，对光纤设备进行检查，包括光纤收发器、光纤跳线等，确保其连接正确、信号传输稳定。
5. 安全防护验收，对综合布线系统的安全防护措施进行检查，包括防火、防水、防雷等，确保其符合相关安全标准。
四、验收结果。
经过全面检查，本次综合布线验收结果如下：1. 线缆敷设情况良好，符合相关标准和规范要求，走向合理，固定牢固，保护措施到位。
2. 连接设备安装牢固，接头连接可靠，无松动现象。
3. 网络设备安装正确，运行正常，各个节点连接畅通。
4. 光纤设备连接正确，信号传输稳定，无损耗现象。
5. 安全防护措施符合相关标准，各项安全防护设施完好，能够有效保护综合布线系统。
五、存在问题及整改措施。
在验收过程中发现部分综合布线系统存在一些问题，主要包括线缆敷设不规范、连接设备松动、网络设备配置错误等。
针对这些问题，我们将立即采取以下整改措施：1. 对线缆敷设不规范的地方进行重新布线，确保其走向合理，固定牢固。
2. 对连接设备松动的地方进行重新固定，确保其连接可靠。
3. 对网络设备配置错误的地方进行调整，确保其运行正常。
六、验收结论。
经过整改后，综合布线系统整体符合相关标准和规范要求，能够保障建筑物内部各种信息设备的正常运行。

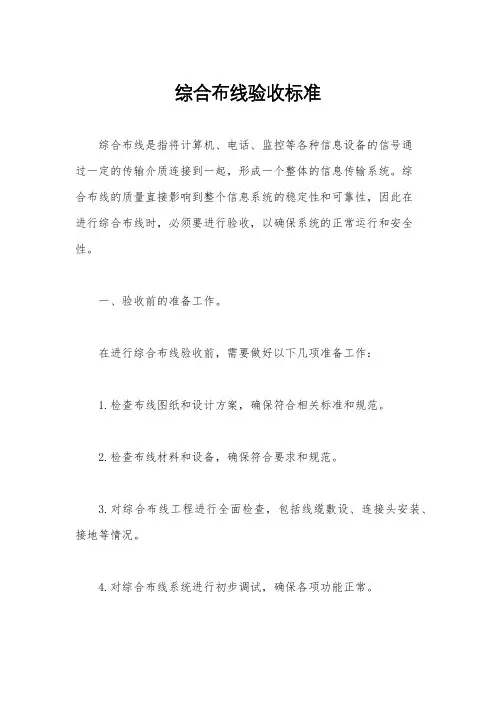

综合布线验收标准综合布线是指将计算机、电话、监控等各种信息设备的信号通过一定的传输介质连接到一起，形成一个整体的信息传输系统。
综合布线的质量直接影响到整个信息系统的稳定性和可靠性，因此在进行综合布线时，必须要进行验收，以确保系统的正常运行和安全性。
一、验收前的准备工作。
在进行综合布线验收前，需要做好以下几项准备工作：1.检查布线图纸和设计方案，确保符合相关标准和规范。
2.检查布线材料和设备，确保符合要求和规范。
3.对综合布线工程进行全面检查，包括线缆敷设、连接头安装、接地等情况。
4.对综合布线系统进行初步调试，确保各项功能正常。
二、验收内容和标准。
1.线缆敷设验收。
对于线缆的敷设，需要检查以下几个方面：（1）线缆的敷设路径是否符合设计要求，是否存在过弯、挤压等情况。
（2）线缆的固定方式是否牢固，是否存在松动、脱落等情况。
（3）线缆的标识是否清晰明了，便于后期维护和管理。
2.连接头安装验收。
连接头的安装直接关系到综合布线系统的稳定性和可靠性，因此需要进行严格的验收：（1）连接头的焊接是否符合规范，焊点是否牢固。
（2）连接头的安装位置是否准确，连接是否牢固。
（3）连接头的标识是否清晰，便于后期维护和管理。
3.接地验收。
接地是综合布线系统中非常重要的一环，验收时需要注意以下几点：（1）接地电阻是否符合规范要求，接地线是否连接牢固。
（2）接地位置是否符合设计要求，是否存在杂散接地等情况。
4.系统功能验收。
系统功能验收是整个综合布线验收的重要环节，需要检查以下几个方面：（1）各项功能是否正常，包括数据传输、电话通信、监控信号等。
（2）系统的稳定性和可靠性是否符合要求。
（3）系统的安全性是否得到保障。
三、验收报告和后续处理。
在完成综合布线验收后，需要及时编写验收报告，报告内容应包括验收的具体情况、存在的问题和解决方案等。
对于存在的问题，需要及时进行整改和处理，直到问题得到彻底解决。
综合布线验收是整个综合布线工程中非常重要的一环，只有通过严格的验收，才能确保系统的正常运行和安全性。

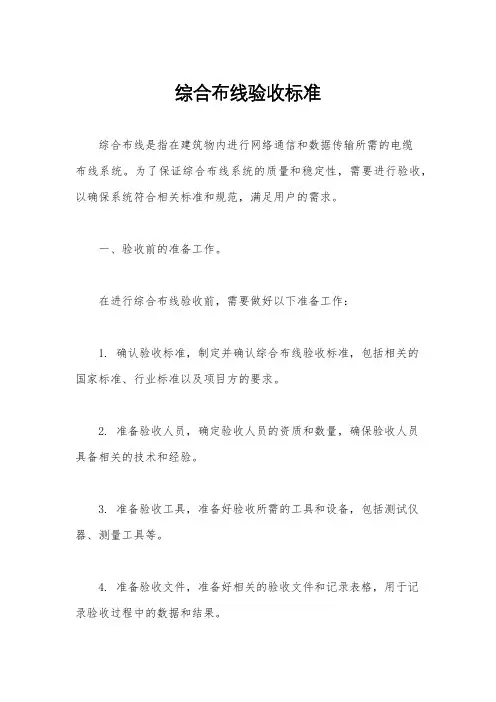

综合布线验收标准综合布线是指在建筑物内进行网络通信和数据传输所需的电缆布线系统。
为了保证综合布线系统的质量和稳定性，需要进行验收，以确保系统符合相关标准和规范，满足用户的需求。
一、验收前的准备工作。
在进行综合布线验收前，需要做好以下准备工作：1. 确认验收标准，制定并确认综合布线验收标准，包括相关的国家标准、行业标准以及项目方的要求。
2. 准备验收人员，确定验收人员的资质和数量，确保验收人员具备相关的技术和经验。
3. 准备验收工具，准备好验收所需的工具和设备，包括测试仪器、测量工具等。
4. 准备验收文件，准备好相关的验收文件和记录表格，用于记录验收过程中的数据和结果。
二、验收内容和标准。
1. 线缆布线，检查线缆的敷设情况、接地情况和标识情况，确保线缆的质量和安全性符合要求。
2. 连接器和插座，检查连接器和插座的安装质量和连接性能，包括插拔性能、接触电阻等。
3. 配线架和机柜，检查配线架和机柜的安装质量和布局合理性，确保布线系统的整体结构稳定可靠。
4. 测试和调试，进行相关的测试和调试工作，包括传输性能测试、信号完整性测试等，确保布线系统的性能符合要求。
5. 文档和记录，整理和归档相关的验收文件和记录，包括验收报告、测试数据、布线图纸等。
三、验收流程和方法。
1. 现场勘查，验收人员应首先进行现场勘查，了解布线系统的整体情况和存在的问题。
2. 现场测试，验收人员应进行现场测试，包括传输性能测试、信号完整性测试等，以验证布线系统的性能和可靠性。
3. 现场检查，验收人员应进行现场检查，包括线缆的敷设情况、连接器和插座的安装情况、配线架和机柜的布局情况等。
4. 数据记录，验收人员应及时记录测试数据和检查结果，确保验收过程的数据和结果真实可靠。
四、验收结果和处理。
1. 合格验收，如果布线系统的性能和质量符合验收标准和要求，验收人员应出具合格验收报告，并将相关文件和记录归档。
2. 不合格处理，如果布线系统存在不合格的情况，验收人员应及时提出整改意见，并要求项目方进行整改和修复。
综合布线系统工程验收规范综合布线工程通常又称为网络工程，从工程实施角度，可划分为网络布线工程、集团电话工程、光缆施工、有线电视施工。
综合布线系统是计算机技术和通信技术发展的重要体现，是当代建筑技术与信息技术相结合的产物。
在信息化时代，一座现代化的大楼内，除了具备电话、传真、空调、消防、动力电线、照明电线外，还少不了计算机网络线路，而综合布线系统是计算机网络工程的基础，其重要性可想而知。
因此，综合布线系统工程的竣工验收工作对现代建筑来说相当重要，必须依照国家规定的工程建设项目竣工验收办法和工作要求实施，切不可有丝毫的草率和形式主义。
一、综合布线工程验收依据的原则综合布线系统工程的验收规范已经颁布，验收依据主要参照中华人民共和国国家标准GB/T50312—2000《建筑与建筑群综合布线系统工程施工及验收规范》中描述的项目和测试过程进行，但具体综合布线系统工程的验收还应严格按下列原则和验收项目内容办理：(1)综合布线系统工程应按照《大楼通信综合布线系统第一部分：总规范》(YD/T926.1—1997)中规定的链路性能要求进行验收。
(2)工程竣工验收项目的内容和方法，应按照《建筑和建筑群综合布线系统工程验收规范》(GB/T50312—2000)的规定执行。
(3)综合布线系统线缆链路的电气性能验收测试，应按照《综合布线系统电气特性通用测试方法》(YD/T1013—1999)中的规定办理。
(4)综合布线系统工程的验收除了应该符合上述规范外，还应该符合我国现行的《本地网通信线路工程验收规范》(YD5051—1997)和《通信管道工程施工及验收技术规范》(YDJ39—1997)中相关的规定。
(5)在综合布线系统的施工和验收中，如果遇到上述各种规范未包括的技术指标和技术要求，为了保证验收，可以按照有关设计规范和设计文件的要求办理。
(6)由于综合布线系统工程中还有很多技术问题需要进一步研究，有些标准内容尚未完善，随着综合布线系统技术的发展将会进一步被修订或补充。
第 9章综合布线系统的验收方案9.1 验收的依据和原则9.2 验收的项目和内容9.3 综合布线工程的验收9.4 综合布线工程的鉴定习题9.1 验收的依据和原则综合布线系统工程的验收规范已经颁布 , 验收依据主要参照中华人民共和国国家标准 GB/T50312— 2000《建筑与建筑群综合布线系统工程施工及验收规范》中描述的项目和测试过程进行 , 但具体综合布线系统工程的验收还应严格按下列原则和验收项目内容办理 :(1 综合布线系统工程应按《大楼通信综合布线系统第 1部分 :总规范》 (YD/T926.1— 1997 中规定的链路性能要求进行验收 .(2 工程竣工验收项目的内容和方法应按《建筑与建筑群综合布线系统工程验收规范》 (GB/T50312— 2000 的规定执行 .(3 综合布线系统缆线链路的电气性能验收测试应按《综合布线系统电气特性通用测试方法》 (YD/T1013— 1999 中的规定办理 .(4 综合布线系统工程的验收除应符合上述规范外 , 还应符合我国现行的《本地网通信线路工程验收规范》 (YD5051— 1997 和《通信管道工程施工及验收技术规范八修订本》 (YDJ39— 1997 中相关的规定 .(5 在综合布线系统的施工和验收中 , 如遇到上述各种规范未包括的技术标准和技术要求 , 为了保证验收 , 可按有关设计规范和设计文件的要求办理 .9.2 验收的项目和内容9.2.1 设备安装1. 设备机架设备机架的安装应符合施工标准规定 , 以确保工程质量 :检查设备机架的外观 , 规格 , 程式是否符合要求 ;检查设备机架的安装 , 垂直和水平是否符合标准规定 ;检查设备标牌 , 标志是否齐全 ;各种附件安装齐全 , 所有螺丝紧固牢靠 , 无松动现象 ;有切实有效的防震加固措施 , 保证设备安全可靠 ;检查测试接地措施是否可靠 .2. 信息插座通信引出端的位置 , 数量以及安装质量均满足用户使用要求 : 检查其质量 , 规格是否符合要求 , 安装位置是否符合要求 ;各种镙丝是否拧紧 ;各种标志 , 标牌是否齐全 ;屏蔽措施的安装是否符合要求 .9.2.2 光缆和电缆的布放检查1. 电缆桥架及槽道安装槽道 (桥架等安装位置正确无误 , 附件齐全配套 ;安装牢固可靠 , 质量有保证 , 符合工艺要求 ;接地措施齐备良好 .2. 电缆布放各种缆线的规格 , 长度均符合设计要求 ;缆线的路由 , 位置正确 , 敷设安装操作均符合工艺要求 .9.2.3 楼外电缆和光缆的布放1. 架空布线电缆 , 光缆和吊线的规格及质量均符合使用要求 .吊线的装设位置 , 垂度 , 高度以及工艺要求均符合标准规定 .电缆或光缆挂设工艺和吊挂卡钩间隔均符合标准规定 , 架设竖杆位置应正确 . 各种缆线的引入安装方式符合设计要求和标准规定 .其他固定缆线的装置 (包括墙壁式敷设均满足工艺要求 .2. 管道布线占用管道的管孔位置合理 , 缆线走向和布置有序 , 不影响其他管孔的使用 .管道缆线规格和质量符合设计规定 .管道缆线的防护措施切实有效 , 施工质量有一定保证 .管道缆线的防护设施配备妥当 .3. 直埋布线直埋缆线的规格和质量均符合设计规定 .敷设位置 , 深度和路由均符合设计规定 .缆线的保护措施切实有效 .回填土夯实 , 无塌陷不致发生后患 , 保证工程质量 .4. 隧道线缆布线隧道管沟的规格和质量符合工艺要求 .所用的缆线规格和质量均符合设计规定 .位置 , 路由的设计符合规范 , 安装质量符合工艺要求 .此外 , 还必须检验缆线与其他设施的间距或保护措施以及引入房屋部分的缆线安装敷设是否符合标准规定 .9.2.4 缆线终端缆线终端包括通信引出端 , 配线模块 , 光纤插接件和各类跳线等 . 这一环节一般是随工序而进行的检验缆线终端是否符合施工规范和有关工艺要求的随工检验 , 包括 : 信息插座是否符合设计和工艺要求 ;配线模块是否符合工艺要求 ;光纤插座是否符合工艺要求 ;各类跳线的布放是否美观和符合工艺要求 .9.2.5 系统测试1. 电气性能测试连接图是否正确无误 , 符合标准规定 .布线长度是否满足布线链路性能要求 .衰减 , 近端串音衰减等传输性能测试结果是否符合标准规定 . 设计中特殊规定和要求需作检测的项目 .2. 光纤特性测试检验光缆布线链路性能是否符合标准规定 , 包括 :多模或单模光纤的类型规格是否满足设计要求 ;衰减 , 回波损耗等测试结果是否符合标准规定 .3. 系统接地检验检验系统接地是否符合设计要求 .9.2.6 工程总验收1. 竣工技术文件竣工后编制竣工技术文件 , 满足工程验收要求 , 包括 :清点 , 核对和交接设计文件和有关竣工技术资料 ;查阅分析设计文件和竣工验收技术文件 .2. 工程验收评价具体考核和对工程进行评价 , 确认验收结果 , 包括 :考核工程质量 (包括设计和施工质量 ;确认评价验收结果 , 正确评估工程质量等级 .3. 验收机构签字表 9.1 布线系统工程检验项目及结果9.3 综合布线工程的验收9.3.1 验收组织准备工程竣工后 , 施工单位应在工程计划验收 10日前 , 通知验收机构 , 同时送达一套完整的竣工报告 , 并将竣工技术资料一式三份交给建设单位 . 竣工资料包括工程说明 , 安装工程量 , 设备器材明细表 , 随工测试记录 , 竣工图纸 , 隐蔽工程记录等 .联合验收之前成立综合布线工程验收的组织机构 , 如专业验收小组 , 全面负责对综合布线工程的验收工作 . 专业验收小组由施工单位和用户或其他外聘单位联合组成 , 人数为 5~9人 , 一般由专业技术人员组成 , 持证上岗 , 由有上岗证书者参与综合布线验收工作 .验收工作分两个重点部分进行 :第一部分是物理验收 , 第二部分是文档验收 .9.3.2 现场 (物理验收1. 工作区子系统验收对于众多的工作区不可能逐一验收 , 而是由甲方抽样挑选工作间 . 验收的重点如下 : 线槽走向 , 布线是否美观大方 , 符合规范 ;信息插座是否按规范进行安装 ;信息插座安装是否做到一样高 , 平 , 牢固 ;信息面板是否都固定牢靠 .2. 水平干线子系统验收水平干线验收主要验收点有 :槽安装是否符合规范 ;槽与槽 , 槽与槽盖是否接合良好 ;托架 , 吊杆是否安装牢靠 ;水平干线与垂直干线 , 工作区交接处是否出现裸线 ;水平干线槽内的线缆有没有固定 .3. 垂直干线子系统验收垂直干线子系统的验收除了类似于水平干线子系统的验收内容外 , 要检查楼层与楼层之间的洞口是否封闭 , 以防火灾出现时成为一个隐患点 . 还要检查线缆是否按间隔要求固定 , 拐弯线缆是否留有弧度 .4. 管理间 , 设备间子系统验收主要检查设备安装是否规范整洁 . 验收不一定要等工程结束时才进行 , 往往有的内容是随时验收的 .5. 系统测试验收系统测试验收是对信息点进行有选择的测试 , 检验测试结果 . 系统测试验收的主要内容如下 :(1 电缆的性能测试 :五类线要求 :接线图 , 长度 , 衰减 , 近端串扰要符合规范 .超五类线要求 :接线图 , 长度 , 衰减 , 近端串扰 , 延迟 , 延迟差要符合规范 .六类线要求 :接线图 , 长度 , 衰减 , 近端串扰 , 延迟 , 延迟差 , 综合近端串扰 , 回波损耗 , 等效远端串扰 , 综合远端串扰要符合规范 .(2 光纤的性能测试 :类型 . 单模 /多模 , 根数等是否正确 .衰减 .反射 .(3 系统接地电阻要求小于4 Ω.系统测试中的具体内容和验收细节也可随工序进行检验 . 随工序检验和隐蔽工程签证的详细记录可作为工程验收时的原始资料 , 提供给确认和评价工程的质量等级时参考 . 在智能化建筑内的各种缆线敷设用的预埋槽道和暗管系统的验收方式应为隐蔽工程签证 . 在工程验收时 , 如对隐蔽工程有疑问 , 需要进行重复检查或测试的 , 应按规定进行 . 在验收中 , 如发现有些检验项目不合格时 , 应由主持工程验收的部门 , 单位查明原因 , 分清责任 , 提出解决办法 , 迅速补正 , 以确保工程质量 .9.3.3 工程竣工技术文件为了便于工程验收和今后管理 , 施工单位应编制工程竣工技术文件 , 按协议或合同规定的要求交付所需要的文档 . 工程竣工技术文件包括以下几个方面 :(1 竣工图纸 :总体设计图 , 施工设计图 , 包括配线架 , 色场区的配置图 , 色场图 , 配线架布放位置的详场图 , 配线表 , 点位布置竣工图 .(2 工程核算 :综合布线系统工程的主要安装工程量 , 如主干布线的缆线规格和长度 , 装设楼层配线架的规格和数量等 .(3 器件明细 :设备 , 机架和主要部件的数量明细表 , 即将整个工程中所用的设备 , 机架和主要部件分别统计 , 清晰地列出其型号 , 规格 , 程式和数量 .(4 测试记录 :工程中各项技术指标和技术要求的随工验收 , 测试记录 , 如缆线的主要电气性能 , 光缆的光学传输特性等测试数据 .(5 隐蔽工程 :直埋电缆或地下电缆管道等隐蔽工程经工程监理人员认可的签证 ; 设备安装和缆线敷设工序告一段落时 , 经常驻工地代表或工程监理人员随工检查后的证明等原始记录 .(6 设计更改 :在施工中有少量修改时 , 可利用原工程设计图更改补充 , 不需再重作竣工图纸 , 但在施工中改动较大时 , 则应另作竣工图纸 .(7 施工说明 :在安装施工中一些重要部位或关键段落的施工说明 , 如建筑群配线架和建筑物配线架合用时 , 它们连接端子的分区和容量等 .(8 软件文档 :综合布线系统工程中如采用计算机辅助设计时 , 应提供程序设计说明和有关数据 , 如磁盘 , 操作说明 , 用户手册等文件资料 .(9 会议记录 :在施工过程中由于各种客观因素部分变更或修改原有设计或采取相关技术措施时应提供建设 , 设计和施工等单位之间对于这些变动情况的洽商记录 , 以及施工中的检查记录等基础资料 .工程竣工技术文件在工程施工过程中或竣工后应及早编制 , 并在工程验收前提交建设单位 . 竣工技术文件通常为一式三份 , 如有多个单位需要时 , 可适当增加份数 . 竣工技术文件和相关资料应做到内容齐全 , 资料真实可靠 , 数据准确无误 , 文字表达条理清楚 , 文件外观整洁 , 图表内容清晰 , 不应有互相矛盾 , 彼此脱节 , 错误和遗漏等现象 .9.4 综合布线工程的鉴定验收通过后就是鉴定程序 . 尽管有时常把验收与鉴定结合在一起进行 , 但验收与鉴定还是有区别的 , 主要表现在 :验收是用户对网络工程施工工作的认可 , 检查工程施工是否符合设计要求和有关施工规范 . 用户要确认工程是否达到了原来的设计目标 , 质量是否符合要求 , 有没有不符合原设计的有关施工规范的地方 .鉴定是对工程施工的水平程度做评价 . 鉴定评价来自专家 , 教授组成的鉴定小组 , 用户只能向鉴定小组客观地反映使用情况 , 鉴定小组组织人员对新系统进行全面的考察 , 鉴定小组写出鉴定书提交上级主管部门 .验收机构必须对综合布线工程的质量 , 电信公用网的安全运行负责 . 验收机构必须对用户的业务使用和投资效益负责 . 验收机构要对厂家 , 代理和施工单位负责 .鉴定是由专家组和甲 , 乙方共同进行的 . 组织专家 , 用户和施工单位三方对工程进行验收时 , 施工单位应报告系统方案设计 , 施工情况和运行情况等 , 专家应实地参观测试 , 开会总结 , 确认验收与否 .一般施工单位要为用户和有关专家提供详细的技术文档 , 例如系统设计方案 , 布线系统图 , 布线系统配置清单 , 布线材料清单 , 安装图 , 操作维护手册等 . 这些资料均应标注工程名称 , 工程编号 , 现场代表 , 施工技术负责人 , 编制文档和审核人 , 编制日期等 . 施工单位还需为鉴定会准备相关的技术材料和技术报告 , 包括 :综合布线工程建设报告 ;综合布线工程测试报告 ;综合布线工程资料审查报告 ;综合布线工程用户意见报告 ;综合布线工程验收报告 .综合布线工程竣工验收指南 (样例综合布线工程竣工阶段的工作一 , 库房由该工程的销售负责人与库房负责人完成如下工作 :1. 点清此工程已交货物 .2. 把还需交付的货物全部出库 .3. 在用户付清全部款项并通过竣工审核后 , 库房撤掉此工程的库房账 .二 , 财务由该工程的销售负责人配合财务负责人完成如下工作 :1. 点清应收账款 . 财务应根据库房的 " 工程出库清单 " 中所有的货物 , 包括历次增补货物 , 计应收账款 .2. 支付各项费用 , 包括施工材料 , 雇工等 .3. 结清所有内部有关此工程的费用 , 全部报销完毕 , 还清借款 .4. 收回全部应收账款 .5. 在用户付清全部款项 , 并通过竣工审核后 , 撤财务账 .三 , 整理工程文件袋由该工程的布线工程负责人整理工程文件袋 , 内容至少包括 :1. 合同 .2. 历次的设计方案 , 图纸 .3. 竣工平面图 , 系统图 .4. 工程中洽商记录 , 接货收条 , 日志 .5. 交工技术文件.6. 工程文件备份软盘,内容包括: (1 合同; (2 历次的布线系统设计; (3 工程洽商,日志,给客户的传真等工程实施过程中的文件; (4 工程交工技术文件;(5 插座,配线架标签. 7. 删除计算机内该工程目录中没用的文件,然后把该工程的所有计算机文件备份到文件服务器中. 四,工程部验收前审核工程项目负责人做好验收准备后,把项目文件袋和交工技术文件交工程部经理审查. 五,现场验收 1. 和客户一起查看主机柜,配线架; 2. 查看插座; 3. 查看主干线槽; 4. 抽测信息点; 5. 验收签字; 六,综合布线工程竣工审核由各部门经理对项目组的工作进行审核,宣布工程竣工. 七,交工技术文件综合布线工程的交工技术文件应包括如下内容: 1. 交工技术文件封面,目录; 2. 开工报告; 3. 设计变更明细表; 4. 竣工报告; 5. 竣工图纸; 6. 配线架电缆卡接表; 7. 测试报告; 8. 工程质量评定表; 9. 交工验收证书. 布线工程移交指南(样例工程名称: 工程 ID: 签单经理: 项目负责人: 在工程签定了合同后签单经理把工程移交给工程负责人,此移交工作意味着洽谈阶段的结束和工程准备阶段的开始.移交工作由签单经理和工程负责人两人共同按下表逐项完成,填写或打勾. 1. 由签单经理讲解客户需求: 信息点分布; 竖井位置; 主机房位置; 其他要求. 2. 移交合同签字盖章的正本. 3. 由签单经理讲解合同内容,包括: 布线系统总体结构.器件清单的设计思路: (1 配线架; (2 水平电缆; (3 插座; (4 垂直主干; (5 工具. 竣工时限. 其他特别条款. 4. 移交并讲解建筑平面图,提供尽可能多的有利于布线设计的信息: 房间功能已确定 ( 总层数=;主楼总长=米;主楼总宽=米; 裙楼层数=;裙楼总长=米;裙楼总宽=米; 层高: 最好还有电源平面图,以核对电源插座与计算机插座的配合关系.( 5. 提供甲方联系人: 6. 目前土建工程的进展阶段. 7. 和甲方的关系状况. 8. 甲方希望怎样处理如下的责任问题: 管槽铺设和穿线施工; 提供施工材料; 提供施工费用. 9. 讨论要立即着手办理的急事. 10. 以上未落实的问题应参照相应的《布线工程首次现场勘察指南》,《布线工程" 首次接洽甲方"指南》和《布线工程"首次接洽施工方"指南》,在接洽甲方,接洽施工方和勘察现场时搞清楚. 在此移交工作完成后,工程负责人将按照相应的指南办理下列事情: (1 建立工程文档; (2 接洽甲方; (3 接洽施工方; (4 勘察现场. 综合布线工程开工报告(样例综合布线工程竣工报告(样例综合布线工程交工验收证书(样例综合布线工程质量评定表(样例设计变更明细表(样例工程编号: 工程名称: 制表人: 年月日交工技术文件目录(样例工程编号: 工程名称: 制表人: 年月日。
