角行程气缸

➢ 互换性和通用性强 只要更换套 筒，就可以得到不同的流量系数 和不同的流量特性。
⌘ 气动阀的分类
套筒调节阀 ➢ 许用压差大，热膨胀影响小套筒和阀塞采用同一种材料制成，温度变化引起
的膨胀基本一样。 ➢ 维修方便，拆装套筒时阀体可不从管道上卸下来。 ➢ 使用寿命长 在产生气蚀时，气泡破裂产生的冲击作用在阀塞下面的空间内，
隔膜调节阀
⌘ 气动阀的分类
隔膜调节阀 用耐腐衬里的阀体和耐腐蚀隔膜代替阀芯和阀座，由隔膜起条调节作用
优点： 1、采用橡胶和聚四氟乙烯等材料做隔膜，抗腐蚀性能好； 2、结构简单，流路阻力小； 3、流通能力较同口径的其他阀门大； 4、能严密关闭； 5、流体被隔膜与阀门可动部件隔开，无需填料函，也不会泄露
⌘ 气动阀的分类
单座调节阀阀体内只有一个阀芯和阀座
➢ 泄漏量小；允许 压差小；流通能 力小
➢ 单座调节阀适用 于要求泄露量小 和压差较小的场 合（当压差大时 必须选用推力大 的执行机构，或 配用阀门定位器）
⌘ 气动阀的分类
双座调节阀阀体内有两个阀芯和两个阀座
➢ 许用压差大；流通能力大；泄漏 量大
⌘ 调节阀的分类
按流向不同分为：流开和流关（闭）
流开：在阀芯节流处介质流动方向与 阀门打开方向相同。
流关：在阀芯节流处介质流动方向与 阀门关闭方向相同。
哪些阀需要进行流向选择，哪些不需 要？单密封类的调节阀：单阀座、 高压阀无平衡孔的单密封套筒阀需 进行流量选择（通常选择流开）。
流开、流闭各有利弊：流开型阀门工
⌘ 气动阀的分类
⌘ 执行器的组成
气开/气关作用方 式的选择主要依据 是保护人员及设备 的安全。在正常生 产流程中的调节阀 一般选择气开，在 故障时关闭，防止 溢油；放空及排海 等选择气关，在故 障时开启泄压。

用气缸翻转90度气缸的行程
摘要：
一、气缸翻转90度原理简介
二、气缸类型及选择
三、气缸驱动90度翻转结构设计
四、应用案例及优势
五、注意事项
正文：
**一、气缸翻转90度原理简介**
气缸翻转90度是通过气缸的伸缩运动，带动连接的机构进行旋转来实现。

在气缸的驱动下，机构能够实现垂直和平行于气缸轴线的两种状态之间的切换，从而达到90度的翻转。

**二、气缸类型及选择**
在实现90度翻转的过程中，选择合适的气缸至关重要。

常见的气缸类型有单杆气缸、双杆气缸、多级气缸等。

根据实际应用需求和负载能力，选择合适的气缸规格和材质。

**三、气缸驱动90度翻转结构设计**
1.采用一个气缸为驱动力，通过斜槽与两轴之间的位置切换，实现夹具90度翻转动作。

2.设计原理：水平位置时，斜槽顶点与轴一同心，轴二与轴一在水平面；垂直位置时，斜槽最低点与轴一同心，轴二与轴一在垂直位置。

**四、应用案例及优势**
1.应用案例：气缸驱动的90度翻转结构广泛应用于自动化生产线、机器人等领域，如气缸驱动的抓手、工件翻转等。

2.优势：结构简单、动作平稳、可靠性高、易于控制和维护。

**五、注意事项**
1.在设计时，应注意考虑气缸的行程、工作压力、负载能力等因素。

2.安装时，确保气缸和驱动机构的同轴度，以保证翻转的平稳性。

3.定期检查和维护气缸，确保其正常工作。

通过以上步骤，我们可以充分利用气缸驱动实现90度的翻转动作，提高生产效率，降低劳动成本。

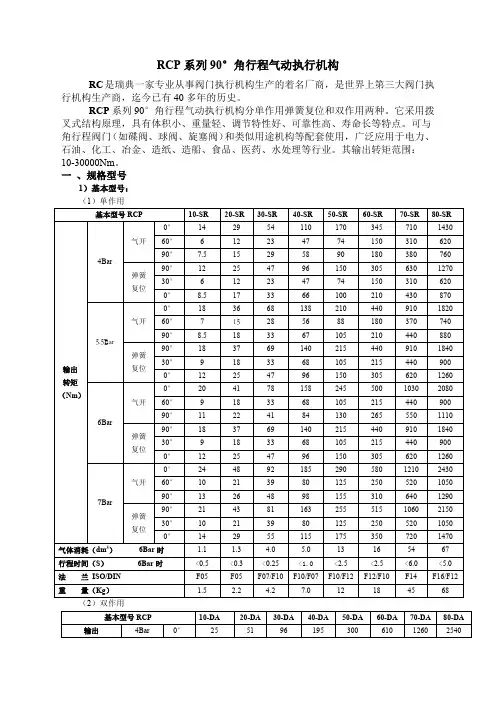

RCP系列90°角行程气动执行机构RC是瑞典一家专业从事阀门执行机构生产的着名厂商，是世界上第三大阀门执行机构生产商，迄今已有40多年的历史。

RCP系列90°角行程气动执行机构分单作用弹簧复位和双作用两种。

它采用拨叉式结构原理，具有体积小、重量轻、调节特性好、可靠性高、寿命长等特点。

可与角行程阀门（如碟阀、球阀、旋塞阀）和类似用途机构等配套使用，广泛应用于电力、石油、化工、冶金、造纸、造船、食品、医药、水处理等行业。

其输出转矩范围：10-30000Nm。

一、规格型号1）基本型号：（1）单作用（2）双作用2）说明：工作压力：Max.10Bar。

工作介质：干燥、清洁、无腐蚀的气体（如空气、惰性气体等）。

环境温度：-20~+80℃（特殊温度：高温+150℃，低温-40℃）。

特殊要求：高转矩（达30000Nm）、超高温、强腐蚀，请与我们联系。

3）选型指南：（具体选型请与我们联系）举例：气源压力为6Bar，所需转矩为80Nm（80×1.25=100 ，1.25为安全系数）。

型号：单作用：RCP50-SR（查表时以开向90°值为准）。

双作用：RCP30-DA（查表时以90°值为准）。

二．组成结构1）整体结构：2）主要特点：双作用特性曲线单作用特性曲线（1）结构紧凑，体积小（比齿轮齿条式小20-30%）、效率高、重量轻。

（2）轴承传递动力，摩擦小、可靠性高、寿命长。

（3）开/关位置时输出转矩增大而运行速度降低，调节特性好。

（4）标准连接，符合ISO5211/DIN3337和NAMUR标准。

3）工作原理：（1）单作用气开弹簧复位气开时，压缩气体自底部进入气缸中腔（如左图），压缩弹簧，推动活塞向端部移动（主轴逆时针方向旋转），气动执行器打开。

弹簧复位时，气体从底部排除（如右图），弹簧推动活塞向中部移动（主轴顺时针方向旋转），气动执行器关闭。

（2）双作用气开气关气开时，压缩气体自底部进入气缸端腔（如左图），推动活塞向中部移动（主轴逆时针方向旋转），气动执行器打开。

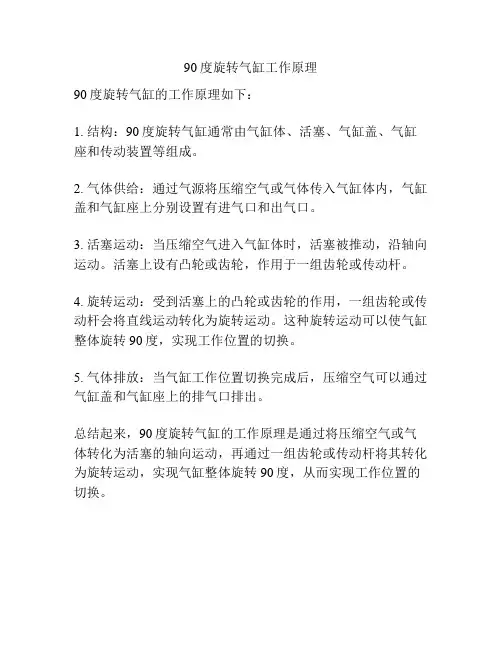

90度旋转气缸工作原理
90度旋转气缸的工作原理如下：
1. 结构：90度旋转气缸通常由气缸体、活塞、气缸盖、气缸座和传动装置等组成。

2. 气体供给：通过气源将压缩空气或气体传入气缸体内，气缸盖和气缸座上分别设置有进气口和出气口。

3. 活塞运动：当压缩空气进入气缸体时，活塞被推动，沿轴向运动。

活塞上设有凸轮或齿轮，作用于一组齿轮或传动杆。

4. 旋转运动：受到活塞上的凸轮或齿轮的作用，一组齿轮或传动杆会将直线运动转化为旋转运动。

这种旋转运动可以使气缸整体旋转90度，实现工作位置的切换。

5. 气体排放：当气缸工作位置切换完成后，压缩空气可以通过气缸盖和气缸座上的排气口排出。

总结起来，90度旋转气缸的工作原理是通过将压缩空气或气体转化为活塞的轴向运动，再通过一组齿轮或传动杆将其转化为旋转运动，实现气缸整体旋转90度，从而实现工作位置的切换。
