A卷 一、简答与名词解释(每题5分，共70分) 1. 简述机构与机器的异同及其相互关系 答. 共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式。相互关系：机器一般由一个或若干个机构组合而成。 2. 简述“机械运动”的基本含义 答. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。 3. 机构中的运动副具有哪些必要条件？ 答. 三个条件：①两个构件；②直接接触；③相对运动。 4. 机构自由度的定义是什么？一个平面自由构件的自由度为多少？ 答. 使机构具有确定运动所需输入的独立运动参数的数目称机构自由度。平面自由构件的自由度为3。 5. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？ 答. 机构具有确定运动条件：自由度＝原动件数目。原动件数目<自由度，构件运动不确定；原动件数目>自由度，机构无法运动甚至构件破坏。 6. 铰链四杆机构有哪几种基本型式？ 答. 三种基本型式：曲柄摇杆机构、双曲柄机构和双摇杆机构。 7. 何谓连杆机构的压力角、传动角？它们的大小对连杆机构的工作有何影响？以曲柄为原动件的偏置曲柄滑块机构的最小传动角minγ发生在什么位置？ 答. 压力角α：机构输出构件（从动件）上作用力方向与力作用点速度方向所夹之 锐角；传动角γ：压力角的余角。α＋γ≡900 。压力角（传动角）越小（越大）， 机构传力性能越好。偏置曲柄滑块机构的最小传动角γmin发生在曲柄与滑块移动导路垂直的位置 8. 什么是凸轮实际轮廓的变尖现象和从动件（推杆）运动的失真现象？它对凸轮机构的工作有何影响？如何加以避免？
《机械设计基础》习题与答案 目录 第1章绪论 第2章平面机构的结构分析 第3章平面连杆机构 第4章凸轮机构 第5章间歇运动机构 第6章螺纹联接和螺旋传动 第7章带传动 第8章链传动 第9章齿轮传动 第10章蜗杆传动 第11章齿轮系 第12章轴与轮毂连接 第13章轴承 第14章联轴器、离合器和制动器 第15章回转体的平衡和机器的调速

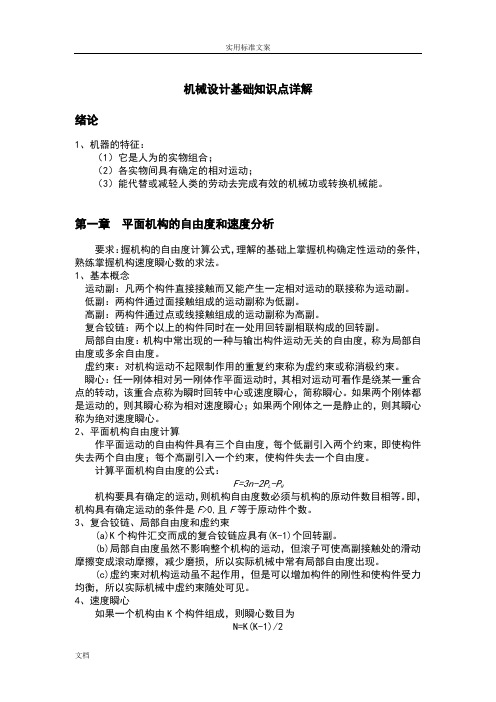

第1章绪论 思考题 1．机器、机构与机械有什么区别？各举出两个实例。 2．机器具有哪些共同的特征？如何理解这些特征？ 3．零件与构件有什么区别？并用实例说明。举出多个常用的通用机械零件。 答：1、机器：①人为的实物组合体； ②每个运动单元（构件）间具有确定的相对运动； ③能实现能量、信息等的传递或转换，代替或减轻人类的劳动； 实例：汽车、机床。 机构：①人为的实物组合体； ②每个运动单元（构件）间具有确定的相对运动； 实例：齿轮机构、曲柄滑块机构。 机械是机器和机构的总称。 机构与机器的区别在于：机构只用于传递运动和力，机器除传递运动和力之外，还具有变换或传递能量、物料、信息的功能或完成有用的机械功； 2、同上。 3、零件是机械制造的的最小单元体，是不可拆分的，构件是机械运动的最小单元体它有可能是单一的一个零件，也有可能是若干个零件组合而成，内燃机中的连杆，就是由连杆体1、连杆盖2、轴套3、轴瓦 4、螺杆5和螺母6等零件联接而成的，在制造中几个零件分别加工，装配成连杆后整体运动。通用零件，如齿轮、轴、螺母、销、键等。 第2章平面机构的结构分析 一、填空题 1、两构件通过面接触所构成的运动副称为低副，其具有2约束。 2、机构具有确定相对运动的条件是主动件数目=自由度。 3、4个构件在同一处以转动副相联，则此处有3个转动副。 4、机构中不起独立限制作用的重复约束称为虚约束。 答：1.低副、2. 2. 主动件数目=自由度 3. 3 4．虚约束 二、综合题 1、计算下图所示机构的自由度，并判断该机构是否具有确定的相对运动。若有复合铰链、局部自由 度、虚约束请明确指出。
机械设计基础期末试卷A（含参考答案） 一、填空题( 每空1分, 共分) 2. 一般闭式齿轮传动中的主要失效形式是( )和( )。 齿面疲劳点蚀, 轮齿弯曲疲劳折断 3. 开式齿轮的设计准则是( )。 应满足，σF≤σFP 一定时，由齿轮强度所4. 当一对齿轮的材料、热处理、传动比及齿宽系数 d 决定的承载能力，仅与齿轮的( )或( )有关。 分度圆直径d1或中心距 5. 在斜齿圆柱齿轮设计中，应取( )模数为标准值；而直齿锥齿轮设计中，应取( )模数为标准值。 法面；大端 6. 润滑油的油性是指润滑油在金属表面的( )能力。 吸附 7. 形成流体动压润滑的必要条件是( )、( )、( )。 ①两工作表面间必须构成楔形间隙；②两工作表面间必须充满具有一定粘度的润滑油或其他流体；③两工作表面间必须有一定的相对滑动速度，其运动方向必须保证能带动润滑油从大截面流进，从小截面流出。 8. 滑动轴承的润滑作用是减少( )，提高( )，轴瓦的油槽应该开在( )载荷的部位。 摩擦：传动效率；不承受 9. 蜗杆传动中，蜗杆所受的圆周力F t1的方向总是与( )，而径向力 F rl的方向总是( )。 与其旋转方向相反，指向圆心 10. 由于蜗杆传动的两齿面间产生较大的( )速度，因此在选择蜗杆和蜗轮材料时，应使相匹配的材料具有良好的( )和( )性能。通常蜗杆材料选用( )或( )，蜗轮材料选用( )或( )，因而失效通常多发生在( )上。 相对滑动；减摩、耐磨；碳素钢或合金钢，青铜或铸铁；蜗轮 11. 当带有打滑趋势时，带传动的有效拉力达到( )，而带传动的最大有效拉力决定于( )、( )、( )和( )四个因素。 最大值；包角；摩擦系数；张紧力及带速 12. 带传动的最大有效拉力随预紧力的增大而( )，随包角的增大而( )，随摩擦系数的增大而( )，随带速的增加而( )。 增大；增大；增大；减小 13. 在设计V带传动时，为了提高V带的寿命，宜选取( )的小带轮直径。 较大
机械设计基础复习题（一） 一、判断题：正确的打符号√，错误的打符号× 1．在实际生产中，有时也利用机构的"死点"位置夹紧工件。( ) 2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。 ( ) 3．若力的作用线通过矩心，则力矩为零。 ( ) 4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。 ( ) 5．带传动中，打滑现象是不可避免的。 ( ) 6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。 ( ) 7．标准齿轮分度圆上的齿厚和齿槽宽相等。 ( ) 8．平键的工作面是两个侧面。 ( ) 9．连续工作的闭式蜗杆传动需要进行热平衡计算，以控制工作温度。 ( ) 10．螺纹中径是螺纹的公称直径。（） 11．刚体受三个力作用处于平衡时，这三个力的作用线必交于一点。( ) 12．在运动副中，高副是点接触，低副是线接触。 ( ) 13．曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。 ( ) 14．加大凸轮基圆半径可以减少凸轮机构的压力角。 ( ) 15．渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15。 ( ) 16．周转轮系的自由度一定为1。 ( ) 17．将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。 ( ) 18．代号为6205的滚动轴承，其内径为25mm。 ( ) 19．在V带传动中，限制带轮最小直径主要是为了限制带的弯曲应力。 ( ) 20．利用轴肩或轴环是最常用和最方便可靠的轴上固定方法。( ) 二、填空题 1．直齿圆柱齿轮的正确啮合条件是相等，相等。 2．螺杆相对于螺母转过一周时，它们沿轴线方向相对移动的距离称为 。 3．在V带传动设计中，为了限制带的弯曲应力，应对带轮的 加以限制。 4．硬齿面齿轮常用渗碳淬火来得到，热处理后需要加工。5．要将主动件的连续转动转换为从动件的间歇转动，可用机构。6．轴上零件的轴向固定方法有、、、等。7．常用的滑动轴承材料分为、、三类。8．齿轮轮齿的切削加工方法按其原理可分为和两类。 9．凸轮机构按从动件的运动形式和相对位置分类，可分为直动从动件凸轮机构和凸轮机构。 10．带传动的主要失效形式是、及带与带轮的磨损。11．蜗杆传动对蜗杆导程角和蜗轮螺旋角的要求是两者大小和旋向。闭式蜗杆传动必须进行以控制油温。12．软齿面齿轮常用中碳钢或中碳合金钢制造，其中大齿轮一般经处理，而小齿轮采用处理。
一、 名词解释 1.机械： 2.机器： 3.机构： 4.构件： 5.零件： 6.标准件： 7.自由构件的自由度数： 8.约束： 9.运动副： 10.低副： 11.高副： 23.机构具有确定运动的条件： 24.死点位置： 25.急回性质： 26.间歇运动机构： 27.节点： 28.节圆： 29.分度圆： 30.正确啮合条件： 31.连续传动的条件： 32.根切现象： 33.变位齿轮： 34.蜗杆传动的主平面： 35.轮系： 36.定轴轮系： 37.周转轮系： 38.螺纹公称直径：螺纹大径。39.心轴： 40.传动轴： 41.转轴： 二、 填空题 1. 机械是（机器）和（机构）的总称。 2. 机构中各个构件相对于机架能够产生独立运动的数目称为（自由度）。 3. 平面机构的自由度计算公式为：（F=3n-2P L -P H ）。 4. 已知一对啮合齿轮的转速分别为n 1、n 2，直径为D 1、D 2，齿数为z 1、z 2，则其传动比i= （n 1/n 2）= （D 2/D 1）= （z 2/ z 1）。 5. 铰链四杆机构的杆长为a=60mm ，b=200mm ，c=100mm ，d=90mm 。若以杆Ｃ为机架，则此四杆机构为（双摇杆机构）。 6. 在传递相同功率下，轴的转速越高，轴的转矩就（越小）。 7. 在铰链四杆机构中，与机架相连的杆称为（连架杆），其中作整周转动的杆称为（曲柄），作往复摆动的杆称为（摇杆），而不与机架相连的杆称为（连杆）。 8. 平面连杆机构的死点是指（从动件与连杆共线的）位置。 9. 平面连杆机构曲柄存在的条件是①（最短杆与最长杆长度之和小于或等于其它两杆长度之和）②（连架杆和机架中必有一杆是最短杆）。 10. 平面连杆机构的行程速比系数Ｋ=1.25是指（工作）与（回程）时间之比为（1.25），平均速比为（1：1.25）。 11. 凸轮机构的基圆是指（凸轮上最小半径）作的圆。 12. 凸轮机构主要由（凸轮）、（从动件）和（机架）三个基本构件组成。 13. 带工作时截面上产生的应力有（拉力产生的应力）、（离心拉应力）和（弯曲应力）。 14. 带传动工作时的最大应力出现在（紧边开始进入小带轮）处，其值为：σmax=σ1＋σb1＋σc 。 15. 普通Ｖ带的断面型号分为（Y 、Z 、A 、B 、C 、D 、E ）七种，其中断面尺寸最小的是（Y ）型。 16. 为保证齿轮传动恒定的传动比，两齿轮齿廓应满足（接触公法连心线交于一定点）。 17. 渐开线的形状取决于（基）圆。 18. 一对齿轮的正确啮合条件为：（m 1 = m 2）与（α 1 = α2）。 19. 一对齿轮连续传动的条件为：（重合度1>ε）。 20. 齿轮轮齿的失效形式有（齿面点蚀）、（胶合）、（磨损）、（塑 性变形）和（轮齿折断）。 21. 一对斜齿轮的正确啮合条件为：（m 1 = m 2）、（α 1 = α2） 与（β1=-β2）。 22. 蜗杆传动是由（蜗杆、蜗轮）和（机架）组成。 23. 通过蜗杆轴线并垂直蜗轮轴线的平面称为（中间平面）。 24. 常用的轴系支承方式有（向心）支承和（推力）支承。 25. 轴承6308，其代号表示的意义为（6：深沟球轴承、3：直 径代号，08：内径为Φ40）。 26. 润滑剂有（润滑油）、（润滑脂）和（气体润滑剂）三类。 27. 列举出两种固定式刚性联轴器（套筒联轴器）、（凸缘联轴 器）。 28. 轴按所受载荷的性质分类，自行车前轴是（心轴）。 29. 普通三角螺纹的牙形角为（60）度。 30. 常用联接螺纹的旋向为（右）旋。 31. 普通螺栓的公称直径为螺纹（大）径。 32. 在常用的螺纹牙型中（矩形）形螺纹传动效率最高，（三角） 形螺纹自锁性最好。 33. 减速器常用在（原动机）与（工作机）之间，以降低传速 或增大转距。 34. 两级圆柱齿轮减速器有（展开式）、（同轴式）与（分流式）三种配置齿轮的形式。 35. 轴承可分为（滚动轴承）与（滑动轴承）两大类。 36. 轴承支承结构的基本形式有（双固式）、（双游式）与（固游式）三种。 37. 轮系可分为（平面轮系）与（空间轮系）两类。 38. 平面连杆机构基本形式有（曲柄摇杆机构）、（双曲柄机构）与（双摇杆机构）三种。 39. 凸轮机构按凸轮的形状可分为（盘形凸轮）、（圆柱凸轮） 与（移动凸轮）三种。 40. 凸轮机构按从动件的形式可分为（尖顶）、（滚子）与（平底）三种。 41. 变位齿轮有（正变位）与（负变位）两种；变位传动有（等移距变位）与（不等移距变位）两种。 42. 按接触情况，运动副可分为（高副）与（低副） 。 43. 轴上与轴承配合部分称为（轴颈）；与零件轮毂配合部分称为（轴头）；轴肩与轴线的位置关系为（垂直）。 44. 螺纹的作用可分为（连接螺纹）和（传动螺纹） 两类。 45. 轮系可分为 （定轴轮系）与（周转轮系）两类。 46. 常用步进运动机构有（主动连续、从动步进）与（主动步进、从动连续）两种。 47. 构件是机械的（运动） 单元；零件是机械的 （制造） 单元。 48. V 带的结构形式有（单楔带）与（多楔带）两种。 三、 判断题 1. 一个固定铰链支座，可约束构件的两个自由度。× 2. 一个高副可约束构件的两个自由度。× 3. 在计算机构自由度时，可不考虑虚约束。× 4. 销联接在受到剪切的同时还要受到挤压。√ 5. 两个构件之间为面接触形成的运动副，称为低副。√ 6. 局部自由度是与机构运动无关的自由度。√ 7. 虚约束是在机构中存在的多余约束,计算机构自由度时应除去。√ 8. 在四杆机构中，曲柄是最短的连架杆。× 9. 压力角越大对传动越有利。× 10. 在曲柄摇杆机构中，空回行程比工作行程的速度要慢。× 11. 偏心轮机构是由曲柄摇杆机构演化而来的。√ 12. 曲柄滑块机构是由曲柄摇杆机构演化而来的。√ 13. 减速传动的传动比i ＜1。× 14. Ｙ型Ｖ带所能传递的功率最大。× 15. 在Ｖ带传动中，其他条件不变，则中心距越大，承载能力越大。× 16. 带传动一般用于传动的高速级。× 17. 带传动的小轮包角越大，承载能力越大。√ 18. 选择带轮直径时，直径越小越好。× 19. 渐开线上各点的压力角不同，基圆上的压力角最大。× 20. 基圆直径越大渐开线越平直。√ 21. 设计蜗杆传动时，为了提高传动效率，可以增加蜗杆的头数。 √ 22. 在润滑良好的闭式齿轮传动中，齿面疲劳点蚀失效不会发生。 × 23. 只承受弯矩而不受扭矩的轴，称为心轴。√ 24. 螺钉联接用于被联接件为盲孔，且不经常拆卸的场合。√ 25. 挤压就是压缩。 × 26. 受弯矩的杆件，弯矩最大处最危险。× 27. 仅传递扭矩的轴是转轴。√ 28. 低速重载下工作的滑动轴承应选用粘度较高的润滑油。√ 29. 代号为6310的滚动轴承是角接触球轴承。×
机械设计基础期中考试题目 题1已知图示六杆机构，原动件AB作等速回转。试用作图法确： （1）滑块5的冲程H； （2）滑块5往返行程的平均速度是否相同？行程速度变化系数K值； （3）滑块处机构的最小传动角γmin 答案 （1）H=μl· F1F2=34mm （2）不相等，K=（180°+42°）/（180°-42°）=1.61 （3）γmin=69° 题2图示偏心圆盘凸轮机构中，已知圆盘凸轮以ω=2rad/s转动，转向为顺时针方向，圆
盘半径R=50mm；当凸轮由图示位置转过90°时，从动件的速度为ν=50mm/s。试求：（1）凸轮的偏心距e；（2）凸轮转过90°时，凸轮机构的压力角αk ；（3）凸轮转过90°时，从动件的位移hk；（4）从动件的行程h。 答案 (1)凸轮偏心距。利用速度瞬心，几何中心O即为速度瞬心p，可得ν=eω，求得e=25mm。（2）凸轮转过90°时，从动件在K点接触，其压力角为αk。 e/sinαk =R/sinθ； 当θ=90°时，αk达到最大值。 αk=arcsin(e/R)=30° （3）凸轮转过90°时，从动件的位移为h K。 （4）从动件在F点接触时为最大位移，即行程为h，此时αF=0。
题3 凸轮为偏心轮如图，已知参数R=30mm，loA=10mm，e=15mm，rT=5mm，E，F 为凸轮与滚子的两个接触点。求 （1）画出凸轮轮廓线（理论轮廓线），求基园r0；（2）E点接触时从动件的压力角αE；(3) 从E到F接触凸轮所转过的角度φ；（4）由E点接触到F点接触从动件的位移S；(5）找出最大αmax的位置。
答案 题4图示锥齿轮组成的差速器。已知Z1=48，Z2=42，Z2’=18，Z3=21，n1=100r/min，n3=80r/min，转向如图所示。求nH 1 2 2' 3 H 答案
1．综合题目 （1）电动机的额定功率与输出功率有何不同？传动件按哪种功率设计？为什么？ 额定功率是电机标定的作功，输出功率是电机实际作的功。实际输出功率，可以比额定功率小很多。设计时按额定功率。 （2）同一轴上的功率、转矩、转速之间有何关系？你所设计的减速器中各轴上的功率、转矩、转速是如何确定的？ 转距(N .M) =9549X(功率KW / 每分转数 （3）在装配图的技术要求中，为什么要对传动件提出接触斑点的要求？如何检验？ 装配好的齿轮副，在轻微的制动下，运转后齿面上分布的接触擦亮痕迹，沿齿高、齿长方向上有规定（数值）。一般齿轮接触斑点70%,主从动齿轮一起检,计算接触面积,该项目检验主要控制沿齿长方向的接触精度，以保证传递载荷的能力，降低传动噪音，延长使用寿命 （4）装配图的作用是什么？装配图应包括哪些方面的内容？ 装配图的作用是:制定装配工艺规程，进行装配、检验、安装及维修的技术文件。主要应包括：各部件装配关系，标号，明细表，外形尺寸，技术要求 （5）装配图上应标注哪几类尺寸？举例说明。 构件的长、宽，如其中有焊缝的话，做好标出从规则一边至焊缝的距离！ 如果此构件中还有小构件的话要标注小构件距离大构件边缘的具体尺寸小构件倾斜安装的话还要标出小构件的安装角度等等 （6）你所设计的减速器的总传动比是如何确定和分配的？ 在初步确定各级齿轮模数后，以优化中心距，尽量减小空间浪费为原则，来分配传动比 （7）在你设计的减速器中，哪些部分需要调整？如何调整？ （8）减速器箱盖与箱座联接处定位销的作用是什么？销孔的位置如何确定？销孔在何时加工？ 定位作用,防止结合面错位,以达到精确的配合, 两个定位销，为了避免对称型的箱盖发生装反的情况，定位销孔不要在对称位置。定位销的销孔是最后确定的 （9）起盖螺钉的作用是什么？如何确定其位置？ 减速箱分为上箱体和下箱体，上、下箱体的接合面一般都涂密封胶，长时间后，上下箱体难以分开，就在上箱体把螺栓处的地方加工螺孔，螺栓拧进去，要分离上下箱体，只要拧螺栓就可以将上箱体顶起，达到分离目的. 在上下箱体连接螺栓的分布面上,端盖上与固定螺栓同圆周上对称布置2个就可以了 （10）你所设计传动件的哪些参数是标准的？哪些参数应该圆整？哪些参数不应该圆
《机械设计基础》试题及答案 绪论 一、填空（每空1分） T-1-1-01-2-3、构件是机器的运动单元体；零件是机器的制造单元体；部件是机器的装配单元体。 T-2-2-02-2-4、平面运动副可分为低副和高副，低副又可分为转动副和移动副。 T-2-2-03-2-2、运动副是使两构件接触，同时又具有确定相对运动的一种联接。平面运动副可分为低副和高副。 T-2-2-04-2-1、平面运动副的最大约束数为2 。 T-2-2-05-2-1、机构具有确定相对运动的条件是机构的自由度数目 等于主动件数目。 T-2-2-06-2-1、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况。 T-2-2-07-2-1、平面机构中，两构件通过点、线接触而构成的运动副称为高副。 T-3-2-08-2-2、机构处于压力角α=90°时的位置，称机构的死点位置。曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。 T-3-2-09-2-2、铰链四杆机构的死点位置发生在从动件与连杆共线
位置。 T-3-2-10-2-1、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为：急回特性。 T-3-2-11-2-1、摆动导杆机构的极位夹角与导杆摆角的关系为相等。 T-4-2-12-2-3、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。 T-5-1-13-2-1、螺旋机构的工作原理是将螺旋运动转化为直线运动。 T-6-2-14-2-1、为保证带传动的工作能力，一般规定小带轮的包角α≥120°。 T-6-7-15-2-3、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。 T-6-7-16-2-3、链传动和带传动都属于挠性件传动。 T-7-2-17-3-6、齿轮啮合时，当主动齿轮的齿根_推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿即将脱离啮合，所以终止啮合点为主动轮齿顶圆与啮合线的交点。 T-7-3-18-2-2、渐开线标准直齿圆柱齿轮正确啮合的条件为模数
淄博市技师学院2016 —2017学年第二学期期末考试机械工程系2016级技师班《机械设计基础》试卷（闭卷） 考试时间：60分钟 一、填空题（每空1分，共20分） 1、一般开式齿轮传动的主要失效形式是弯曲疲劳和齿面磨损。 2、开式齿轮的设计准则是按齿根弯曲疲劳强度计算。 3、高速重载齿轮传动，当润滑不良时，最可能出现的失效形式是齿面胶合。 4、直尺锥齿轮强度计算时，应以大端当量为计算依据。 5、斜齿轮的当量齿轮是指假想圆柱的直齿轮。 6、啮合弧与齿距之比称为重合度，用。 7、渐开线直齿圆柱齿轮的正确啮合条件是两齿轮的模数和压力角分别相等。 - 8、渐开线齿轮按原理可分为成形法和范成法两类。 9、齿轮的常见失效形式有齿面点蚀、轮齿折断、齿面胶合、齿面磨损和齿面塑性变形。 10、渐开线蜗杆适用于高转速、大功率和要求精密的多头螺杆传动。 二、选择题（每题2分，共20分） 1、用标准齿条刀具加工正变位渐开线直齿圆柱外齿轮时，刀具的中心与齿轮的分度圆。 A.相切 B.相割 C.分离 2、一对渐开线圆柱齿轮的齿数少于17时，可采用的办法来避免根切。 A.正变位 B.负变位 C.减少切削深度 3、增加斜齿轮传动的螺旋角，将引起。 A.重合度减小，轴向力增加 B.重合度减小，轴向力减小 C. 重合度增加，轴向力增大 《 4、一对渐开线齿轮啮合传动时，两齿廓间。 A.保持纯滚动 B.各处均有相对滑动 C.除节点外各处均有相对滑动 5、齿轮采用渗碳淬火处理方法，则齿轮材料只可能是。 钢 6、一对标准直齿圆柱齿轮，若Z1 =18，Z2 =72，则这对齿轮的弯曲应力。 A.σF1 >σF2 B.σF1 =σF2 C.σF1 <σF2 7、齿面硬度为56 62HRC的合金钢齿轮的加工工艺过程。 A.齿坯加工—淬火—磨齿—滚齿 B.齿坯加工—淬火—滚齿—磨齿 C. 齿坯加工—淬火—滚齿—磨齿 8、对于齿面硬度≤350HBS的齿轮传动，当大小齿轮均采用45钢，一般采取的热处理方式为。 % A.小齿轮淬火大齿轮调质 B.小齿轮淬火大齿轮正火 C.小齿轮正火，大齿轮调质 9、渐开线齿轮的齿廓曲线形状取决于。 A.分度圆 B.基圆 C.节圆 10、滚动轴承的主要失效形式是。 A.疲劳点蚀 B.磨损和塑性变形 C.疲劳点蚀和塑性变形 三、判断题（每题2分，共20分） 1、（N ）基圆内存在渐开线。 2、（）与标准齿轮相比，负变位齿轮的齿根厚度及齿顶高减小，抗弯曲能力下降。 3、（N ）渐开线蜗杆齿轮传动适用于高转速、大功率和要求精密的单头蜗杆传动。 4、（Y ）闭式蜗杆齿轮传动中，蜗轮齿多发生齿面胶合或点蚀而失效。 & 5、（N ）渐开线的形状取决于分度圆的大小。
《机械设计基础》试题库 一、填空题 （机械原理部分） 1．牛头刨床滑枕往复运动的实现是应用了平面四杆机构中的机构。 2．机构具有确定运动的条件是数目与数目相等。 3．平面四杆机构的压力角愈，传力性能愈好。 4．平面四杆机构的传动角愈，传力性能愈好。 5．有些平面四杆机构是具有急回特性的，其中两种的名称是机构、机构。6．在平面四杆机构中，用系数表示急回运动的特性。 7．摆动导杆机构中，以曲柄为原动件时，最大压力角等于度，最小传动角等于度。 8．在摆动导杆机构中，若导杆最大摆角φ= 30°，则其行程速比系数K的值为。9．四杆机构是否存在止点，取决于是否与共线。 10．在铰链四杆机构中，当最短杆和最长杆长度之和大于其他两杆长度之和时，只能获得机构。 11．平面四杆机构中，如果最短杆与最长杆的长度之和小于其余两杆的长度之和，最短杆为机架，这个机构叫__ 机构。 12．平面连杆机构急回特性系数Ｋ____１时，机构有急回特性。 13．以滑块为主动件的曲柄滑块机构有____个止点位置。 14．凸轮机构主要由、、和三个基本构件组成。 15．盘形凸轮的基圆，是指以凸轮的轮廓的值为半径所作的圆。 16 .在凸轮机构中，从动件的运动规律完全由来决定。 17．据凸轮的形状，凸轮可分为凸轮、凸轮和移动凸轮。 18．凸轮机构的压力角是指的运动方向和方向之间所夹的锐角。 19．在实际设计和制造中，一对渐开线外啮合标准斜齿圆柱齿轮的正确啮合条件是 相等、相等、且相反。 20．在实际设计和制造中，一对渐开线标准直齿圆柱齿轮的正确啮合条件是、。 21．一对渐开线标准直齿圆柱齿轮的连续传动条件是。 22．在标准齿轮的分度圆上，与数值相等。 23．斜齿圆柱齿轮传动的重合度比直齿圆柱齿轮传动的重合度，因而承载能力。 24．.渐开线上各点的压力角不等，向径越大，则压力角越，圆上的压力角为零。25．单个齿轮的渐开线上任意点的法线必是圆的切线。 26．渐开线齿轮的五个基本参数是齿数、、、系数和顶隙系数。27．我国规定齿轮标准压力角为度；模数的单位是。 28．齿轮切削加工方法可分为仿形法和范成法，用成形铣刀加工齿形的方法属法，用滚刀 加工齿形的方法属法。 29．渐开线齿轮上具有标准模数和标准压力角的圆称为圆。 30．在普通铣床上用铣刀加工斜齿圆柱齿轮时，刀号据选取。 31．渐开线齿轮的特性称为中心距可分性。 32．齿轮传动最基本的要求是其瞬时传动比必须。 33．用齿条型刀具按范成法加工齿轮，如果切齿结束时，刀具的中线与轮坯分度圆相切，则加工 出来的齿轮是齿轮，刀具的中线与轮坯分度圆不相切，则加工出来的齿轮称为 齿轮。 34．规定渐开线标准斜齿圆柱齿轮____ 面上的参数为标准值。 35．直齿圆锥齿轮的标准模数规定在____端的圆上。 36．对于正确安装的一对渐开线圆柱齿轮，其啮合角等于圆上的角。 37．在课本上所介绍的间歇运动机构中，其中两种机构的名称是：机构、 机构。 38．外槽轮机构由、和机架组成，其中拨盘作转动。 （机械零件部分）
《机械设计基础》 一、选择题： 1.我国标准规定，渐开线标准直齿圆柱齿轮分度圆上的压力角应为 （）度。 a）20 b）30 c）60 d）90 2. 渐开线标准直齿圆柱齿轮（正常齿）的齿顶高系数为（），顶隙系 数为（）。 a）1，0.1 b）1，0.2 c） 1.2，0.2 d）1，0.25 3. 渐开线直齿圆柱齿轮的正确啮合条件是（） a）模数相等 b）压力角相等 c）模数和压力角分别相等且为标准值 d）a，b，c都 不对 4.用齿条形刀具加工标准直齿圆柱齿轮,当压力角为20°,齿顶系数为 1时,不根切的最少齿数是多少?（） a） 15 b）16 c） 17 d）18 5.平面机构自由度的计算公式为（）。 a）3n-2P L-P H b）3n- P L- P H c）2n- P L -P H d）n- P L- P H 6. 构件是机构的基本（）单元。 a）运动b）制造c）联结d）a）b）c）都不对 7.平面四杆机构的压力角和传动角的关系为（）。 a）互为余角 b）互为补角 c）a，b都可能 d）a，b都不可能 8. 带传动的最大应力发生在（）。 a)紧边与小轮的切点 b)紧边 c)松边 d)松边与小轮的切点 9.V带的截面形状为（）。 a）V形 b）梯形 c）圆形 d）矩形 10.用范成法切制齿轮时，只要两齿轮（），就可以用同一把滚刀。 a) 模数相等b）压力角相等c)模数和压力角分别相等d)齿数相等 二、填空题： 1．闭式硬齿面齿轮传动常按强度设计，然后校核 强度。
2．预紧后受轴向变载荷的螺纹联接，为提高联接的疲劳强度，应尽量减小的刚度，以及提高的高度。 3．增加蜗杆头数，可以传动效率，但蜗杆头数过多，将会给带来困难。 4．直齿圆锥齿轮传动的强度计算方法是以的当量圆柱齿轮为计算基础的。 5．阿基米德蜗杆与蜗轮正确啮合的条件是。 6._______是机器与机构的统称。 7.包角是指带与带轮接触弧所对的圆心角。对于平带传动，一般要求包角 α≥________；对于V带传动，一般要求包角α≥________。 8.凸轮基圆半径是从到的最短距离。 9.凸轮机构从动件的两种常用运动规律中，________________运动有刚性 冲击，这是因为其____________有突变,________________运动有柔性冲击，这是因为其____________有突变。 三、简答题：本大题共4题，每题6分，共24分。 1.影响带传动中摩擦力大小的主要因素是什么？ 2.试给出三种平面连杆机构演化的方法。 3.简述配合螺栓联接（绞制孔用）传递横向载荷的工作原理？ 4.零件和构件的区别是什么？ 、计算题：本大题共3个小题，共26分 2.图示铰链四杆机构，试问：当以杆AD为机架时，称为何种机构？（8分）
《机械设计基础》 一.填空题： 概论： 1. 机械设计课程主要讨论通用机械零件和部件的设计计算理论和方法。 2. 机械零件设计应遵循的基本准则：强度准则、刚度准则、耐磨性准则、震动稳定性准则。 3. 强度：零件抵抗破裂（表面疲劳、压溃、整体断裂）及塑性变形的能力。 结构组成及自由度|： 1. 所谓机架是指机构中作为描述其他构件运动的参考坐标系的构件。 2. 机构是机器中的用以传递与转换运动的单元体;构件是组成机构的运动单元；零件组成机械 的制造单元。 3. 两构件组成运动副必须具备的条件是两构件直接接触并保持一定的相对运动。 4. 组成转动副的两个运动副元素的基本特征是圆柱面。 5. 两构件通过面接触而形成的运动副称为低副，它引入2个约束，通过点线接触而构成的运动 副称为咼副，它引入1个约束。 6. 机构的自由度数等于原动件数是机构具有确定运动的条件。 7. 在机构运动简图上必须反映与机构运动情况有关的尺寸要素。因此，应该正确标出运动副的 中心距,移动副导路的方向,高副的轮廓形状。 连杆机构： 1. 铰链四杆机构若最短杆与最长杆长度之和小于等于其余两杆长度之和则可能存在曲柄。其中若最短杆是连架杆，则为曲柄摇杆机构：若最短杆是连杆，则为双摇杆机构：若最短杆是机架，则为双曲柄机构;若最短杆与最长杆长度之和大于其余两杆长度之和则不存在曲柄（任何情况下均为双摇杆机构） 2. 最简单的平面连杆机构是两杆机构。 3. 为保证连杆机构传力性能良好，设计时应使最小传动角Y min >[ Y ] 4. 机构在死点位置时的传动角Y=0°. 5. 平面连杆机构中，从动件压力角a与机构传动角丫之间的关系是a +丫=90°. 6. 曲柄摇杆机构中，必然出现死点位置的原动件是摇杆。
《机械设计基础》课程试题库 一、填空题 1.在铰链四杆机构中，双曲柄机构的最短杆与最长杆长度之和小于等于其余两杆长度之和。 2.确定凸轮基圆半径的原则是在保证αmax≤ [ α ]条件下，选择尽可能小的基圆半径。 3.一对齿轮传动中，大、小齿轮的齿根最大弯曲应力通常是不等的。 4.在设计 V 带传动时， V 带的型号是根据计算功率和小带轮转速选取的。 5.对于两级斜齿圆柱齿轮传动，应使中间轴上的两个斜齿轮的旋向相同。 6.滚动轴承主要失效形式是疲劳点蚀和塑性变形。 7.在蜗杆传动中，一般蜗杆头数取Z1= 1、 2、4，蜗杆头数越少，自锁性越好。 8.普通螺纹联接承受横向外载荷时，依靠接合面间的摩擦承载，螺栓本身受预紧力 ___作用，可能的失效形式为断裂。 9.平键联接中，两侧面是工作面，楔形键联接中，上下面是工作面。 10.对于闭式软齿面齿轮传动，主要按接触强度进行设计，而按弯曲强度进行校核。 11.蜗杆传动发热计算的目的是防止温升过高而产生齿面胶合失效。 12.带传动中，带上受的三种应力是拉应力，弯曲应力和离心拉应力。最大应力发生 在带的紧边开始绕上小带轮处。 13.链轮的转速高，节距大，齿数少，则链传动的动载荷就越大。 14.轴上的键槽通常采用铣削加工方法获得。 15.联轴器和离合器均可联接两轴，传递扭矩，两者的区别是前者在运动中不能分离，后者可以 随时分离。 16.验算非液体摩擦滑动轴承的pv 值是为了防止轴承过热而发生胶合；验算轴承速度v 是为了 防止轴承加速磨损或产生巨大热量。普通三角形螺纹的牙型角为___60__度。17.紧螺栓联接按拉伸强度计算时，考虑到拉伸应力和扭转切应力复合作用，应将拉抻 载荷增大至 ___1.3____ 倍。 18.受轴向工作载荷的紧螺栓联接，设螺栓刚度 C1 远远小于被联接件的刚度 C2，则不论 工作载荷 F 是否变化，螺栓中的总拉力F2接近 ___预紧力 _____。 19.带传动中，带的弹性滑动是带传动的 _____固有 ______特性，是_不可 ______避免的。 20.带传动的最大有效圆周力随着初拉力、包角、摩擦系数的增大而增大。 21.若齿轮传动的传动比、中心距和齿宽不变，增加两轮的齿数和，则弯曲强度____减 小_____，接触强度 ______不变 _________。 22. 齿轮传动(大、小齿轮分度圆直径分别为d2、d1 ) 传动比表达式为 __i= d2/ d1____。蜗 杆传动（蜗杆分度圆直径d1，蜗杆分度圆柱导程角，蜗轮分度圆直径 d2）传动比表达式为 _______d2/ d1tg___________。
《机械设计基础》（与课程设计）课程教学大纲 一、课程性质、目的和任务 本课程是一门机械类通用工程设计性的技术基础课。内容主要有： (1)机械设计的基本要求和原则。 (2)机械零件的设计计算准则。 (3)磨擦、磨损和润滑的机理。 (4)机械零件的常用材料和结构工艺性。 (5)联接的原理和计算方法。 (6)机械传动的应用。 (7)支承零部件的设计和维护。 (8)简单机械的综合实践。 二、教学基本要求 本课程的任务，是使学生获得正确使用和维护机械的基本知识、理论和基本技能，初步具备运用手册设计简单机械的能力，为以后学习有关专业机械设备课程以及参与技术改造打下必要的基础。 三、教学内容及要求 《绪论》 教学目的与要求 1．明确本课程研究的对象、内容和任务。 2．了解机器和机构的组成相关概念。 教学内容 一．机器和机构 二．本课程研究的对象、内容和任务 教学建议 1．授课过程中，引导学生多观察、多思考、随时注意生活中的实际例子。 2．讲授中注意机器各构件、零件的有机联系。 第一章机械设计概述 教学目的与要求 1．了解机械设计的基本原则。 2．能进行平面机构的结构分析。 3．掌握机械零件的强度、零件的失效形式和设计计算。 4．掌握零件材料的选择及结构工艺性，了解磨擦、磨损和润滑的基本概念。 教学内容 第一节机械设计的基本原则 第二节平面机构的设计分析 第三节机械零件的失效形式和设计计算准则 第四节机械零件的强度 第五节磨擦、磨损和润滑 第六节材料选择及结构工艺性 教学建议 1．讲解平面机构的结构分析时，应列举生产实际例子讲解，再以教学模型分析。
2．应强调零件的磨擦、磨损和润滑对机械零件设计的重要影响。 3．详细介绍零件材料的选择及结构工艺性的分析。 第二章键联接、花键联接、销联接 教学目的与要求 1．了解键联接的类型、应用特点和平键联接的设计计算。 2．熟悉花键和销联接基本概念、应用特点。 教学内容 第一节键联接 第二节花键联接 第三节销联接 教学建议 1．应详细介绍键联接、花键联接、销联接的应用形式。 2．重点介绍平键连接的设计计算。 第三章螺纹联接及螺旋传动 教学目的与要求 1．了解常用螺纹的类型和应用。 2．掌握螺纹连接的结构特点及强度计算方法。 3．掌握螺旋传动的类型、特点和应用形式，能进行相关计算。 教学内容 第一节常用螺纹的类型和应用 第二节螺纹联接的结构 第三节螺栓联接的强度计算 第四节螺旋传动 教学建议 1．螺纹联接，日常生活应用实际例子太多，故应引导学生多进行观察，以增强感性认识。2．讲解重点螺纹联接的结构分析和强度计算。 第四章联轴器和离合器 教学目的与要求 1．了解联轴器、离合器的分类、应用。 2．掌握联轴器、离合器的结构、选用。 教学内容 第一节联轴器 第二节离合器 教学建议 1．有条件的情况，应尽量配合实物、教具进行讲解。 2．重点应进行联轴器、离合器的结构讲解分析。 第五章弹性联接 教学目的与要求 1．了解弹簧的类型、材料及制造。 2．掌握圆柱弹簧的几何尺寸和计算。
机械设计基础试题库及答案 1 2 一、判断(每题一分) 3 1、一部机器可以只含有一个机构，也可以由数个机构组成。……（√ 2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。4 5 （×）4、机构是具有确定相对运动的构件组 6 合。………………………………（√）5、构件可以由一个零件组成，也7 可以由几个零件组成。………………（√）6、整体式连杆是最小的制造8 单元，所以它是零件而不是构件。……（×）7、连杆是一个构件，也是9 一个零件。………………………（√） 8、减速器中的轴、齿轮、箱体都是通用零件。…………………………… 10 11 （×） 12 二、选择(每题一分) 1、组成机器的运动单元体是什么？（ B ） 13 14 A．机构 B．构件 C．部件 D．零件 15 2、机器与机构的本质区别是什么？（ A ） 16 A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合17 而成 18 C．各构件间能否产生相对运动 D．两者没有区 3、下列哪一点是构件概念的正确表述？（ D ） 19 20 A．构件是机器零件组合而成的。 B．构件是机器21 的装配单元 C．构件是机器的制造单元 D．构件 22 23 是机器的运动单元
4、下列实物中，哪一种属于专用零件？（ B ） 24 25 A．钉 B．起重吊钩 C．螺母 D．键 26 5、以下不属于机器的工作部分的是（ D ） 27 A．数控机床的刀架 B．工业机器人的手臂 28 C．汽车的轮子 D．空气压缩机 29 三、填空(每空一分) 1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传 30 31 动系统）、（操作控制系统）四部分组成的。车床上的主轴属于（执行）部32 分。 2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元 33 34 体 35 3、机械中制造的单元称为（零件），运动的单元称为（构件），装36 配的单元称为（机构）。 37 4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。 38 5.机器或机构各部分之间应具有_相对__运动。机器工作时，都能完成有39 用的__机械功___或实现转换__能量___。 40 2 平面机构 41 一、填空题(每空一分) 42 2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。 43 44 3.机构具有确定的相对运动条件是原动件数等于机构的自由度。
机械设计基础试题库 一、判断(每题一分) 1、一部机器可以只含有一个机构，也可以由数个机构组成。……（√） 2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。（×） 4、机构是具有确定相对运动的构件组合。………………………………（√） 5、构件可以由一个零件组成，也可以由几个零件组成。………………（√） 6、整体式连杆是最小的制造单元，所以它是零件而不是构件。……（×） 7、连杆是一个构件，也是一个零件。………………………（√） 8、减速器中的轴、齿轮、箱体都是通用零件。………………………………（×） 二、选择(每题一分) 1、组成机器的运动单元体是什么（ B ） A．机构 B．构件 C．部件 D．零件 2、机器与机构的本质区别是什么（ A ） A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成 C．各构件间能否产生相对运动 D．两者没有区别 3、下列哪一点是构件概念的正确表述（ D ） A．构件是机器零件组合而成的。 B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元 4、下列实物中，哪一种属于专用零件（ B ） A．钉 B．起重吊钩 C．螺母 D．键 5、以下不属于机器的工作部分的是（ D ） A．数控机床的刀架 B．工业机器人的手臂 C．汽车的轮子 D．空气压缩机 三、填空(每空一分)
1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。车床上的主轴属于（执行）部分。 2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。 3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。 4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。 5.机器或机构各部分之间应具有_相对__运动。机器工作时，都能完成有用的__机械功___或实现转换__能量___。 2 平面机构 一、填空题(每空一分) 2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。 3.机构具有确定的相对运动条件是原动件数等于机构的自由度。 4.在平面机构中若引入一个高副将引入___1__个约束，而引入一个低副将引入_2___个约束，构件数、约束数与机构自由度的关系是F=3n-2Pl-Ph 。 5.当两构件构成运动副后，仍需保证能产生一定的相对运动，故在平面机构中，每个运动副引入的约束至多为2，至少为 1 。 6.在平面机构中，具有两个约束的运动副是低副，具有一个约束的运动副是 高副。 7.计算平面机构自由度的公式为F= F=3n-2Pl-Ph ，应用此公式时应注意判断：A. 复合铰链，B. 局部自由度，C. 虚约束。 二、选择题(每空一分) 1.有两个平面机构的自由度都等于1，现用一个带有两铰链的运动构件将它们串成一个平面机构，则其自由度等于 B 。 A. 0 B. 1 C. 2 2.在机构中原动件数目 B 机构自由度时，该机构具有确定的运动。 A. 小于 B. 等于 C. 大于。
