焊接基础知识

一、焊接基础知识1．焊接的特点；焊接是通过加热（或加压）将两块金属永远连接在一起，由室温到高温在从高温到室温的一个过程。

焊接冶炼过程与金属冶炼一样，是通过加热使金属熔化，在金属熔化过程中，金属----熔渣----气体之间发生复杂的化学反应和物理变化。

但焊接过程不同于炼钢：①电弧温度高，②焊接熔池体积小，加热、冷却速度快，局部高温容易引起应力和变形，③熔池金属不断更新，④液态金属以滴状进入熔池，使金属与气体和熔渣的接触面大大超过炼钢时的接触面，这虽然加速了冶金反应但也增加了气体侵入液体金属的机会。

2．焊缝金属凝固和结晶；焊接过程中，熔池随热源而移动，在电弧的作用下，熔池在运动状态下进行结晶，随着电弧向前移动，焊缝开始从半熔化区的母材上结晶，沿着散热的相反方向、朝熔池中心生长，形成柱状晶，在一定条件下也会形成颗粒状等轴晶。

而低熔点的杂质被积聚到最后凝固的地方，即焊缝中心。

因此焊缝中心容易产生缺陷。

那什么是一次结晶和二次结晶，由液态固态称为一次结晶。

（如柱状晶）在多道焊接时后道对前道的再加热（正火），使部分柱状晶或粗晶消失形成细小的等轴晶，对一些低合金钢或合金钢焊缝，通过热处理改变一次晶的晶粒、特征或形态获得高韧性的组织，这些均属于二次结晶。

3．焊接接头它是怎样形成的；用焊接方法连接的接头。

焊件在电弧热作用下，熔化形成熔池，热源离开后，开始结晶形成焊缝。

焊接时进缝区母材受电弧热的作用，组织和性能均要发生变化，这部分变化了的母材称为热影响区。

焊缝金属向热影响区过渡的区域称熔合区。

焊接接头是由焊缝、熔合区和热影响区三部分组成。

4．低碳钢焊缝热影响区的组织和性能；低碳钢缝热影响区分为六个区段；1）半熔化区：在固相线和液相线之间，又称熔合线，对低碳钢来说这个区段很窄，此段内的金相组织是过热组织，晶粒大，是最容易产生缺陷。

2）粗晶区：焊接时被加热到固相线至1100℃之间，该区段晶粒粗大（有魏氏组织），其强度、硬度比母材高，但塑性、韧性大大降低，焊缝中的氢向此处扩散和集聚，易产生冷裂纹，一般来说是焊接接头中最值得重视的区段。

焊接基础知识第一章焊接理论一、焊接的含义焊接是利用比被焊接金属熔点低的材料，与被焊接金属一同加热，在被焊接金属不熔化的条件下，熔融焊料润湿金属表面，并在接触面上形成合金层，从而达到牢固的连接的过程。

在焊接过程中，为什么焊料能润湿被焊金属？怎么样才能得到可靠的连接？通过对焊接原理的分析，可以得到初步的了解。

一个焊点的形成要经过三个阶段的变化：1、熔融焊料在被焊金属表面的润湿阶段；2、熔融焊料在被焊金属表面的扩展阶段；3、熔融焊料通过毛细管作用渗透焊缝，与被焊金属在接触面上形成合金层。

其中，润湿是最重要的阶段，没有润湿，焊接无法进行。

二、焊接的润湿作用任何液体和固体接触时，都会产生程度不同的润湿现象。

焊接时，熔融焊料（液体）会程度不同地黏附在各种金属表面，并能进行不同程度的扩展，这种粘附就是湿润。

润湿得越牢，扩展面越大，润湿得越好，反之，润湿性不好或根本不湿润。

为什么会产生润湿程度的差异，其原因是液体分之（熔融焊料）与固体分子（被焊金属）之间的相互引力（粘结力）大于或小于液体分子之间的相互引力（表面张力）决定的，即：粘结力＞表面张力，则湿润；粘结力＜表面张力，则不湿润。

根据上述原理，焊接时降低熔融焊料的表面张力，可提高焊料对被焊金属的润湿能力。

而降低焊料表面张力的最有效手段是：焊接时使用焊剂。

为了使焊料能迅速湿润被焊金属，必须达到金属间的直接接触，也就是说焊料和被焊金属接触面必须干净，任何污染都会妨碍润湿和金属化合物生成。

因此，保持清洁的接触表面是润湿必须具备的条件。

但是金属表面总是存在氧化物、油污等，因此焊接前对被焊金属表面都要进行清洁处理。

三、焊点的形成3.1焊点形成的作用力一个焊点形成是多种作用力综合作用的结果。

在一块清洁的铜板上涂上一层焊剂，并在上面放置一定的焊料，然后将铜板加热到规定的温度，焊料熔化后就形成了下图的形状。

图 3-3(图3-2)中可以看出，通过接触角的大小，可以衡量焊料对被焊金属润湿性能的好坏，如图3·3所示。

40条焊工基础知识1.焊工的定义：焊工是使用焊接设备和工具，通过加热、加压等技术手段，将两种或多种材料连接在一起的专业人员。

2.焊接方法的分类：焊接方法有多种，常见的有电弧焊、气焊、激光焊、超声波焊等。

不同的焊接方法适用于不同的材料和场景。

3.焊接设备的选择：根据不同的焊接方法和材料，选择合适的焊接设备和工具，如电焊机、气瓶、激光器、超声波发生器等。

4.焊接工艺参数：焊接工艺参数是影响焊接质量的重要因素，如电流、电压、焊接速度、焊丝类型等。

选择合适的工艺参数可以提高焊接质量和效率。

5.焊接缺陷及防止措施：焊接过程中可能会出现各种缺陷，如气孔、夹渣、未熔合等。

采取相应的防止措施可以有效减少缺陷的发生。

6.焊接安全与防护：焊接过程中会产生弧光、烟尘、有毒气体等危害因素，因此焊工需要采取相应的安全与防护措施，如佩戴防护眼镜、口罩、手套等。

7.焊接材料的准备：焊接前需要准备各种焊接材料，如焊条、焊丝、气体等。

选择合适的焊接材料可以提高焊接质量和效率。

8.焊接操作技巧：掌握正确的焊接操作技巧可以提高焊接质量和效率，如掌握正确的焊接姿势、送丝方式等。

9.焊接质量检测：焊接完成后需要对焊接质量进行检测，如外观检查、无损检测等。

及时发现并处理焊接缺陷可以提高产品质量和安全性。

10.焊工资格认证：从事焊工工作需要取得相应的资格认证，如焊工证、特种设备作业人员证等。

取得资格认证可以提高职业素养和竞争力。

11.焊接环境要求：焊接环境对焊接质量和安全性有一定影响，如温度、湿度、通风等。

保持合适的焊接环境可以提高焊接质量和安全性。

12.焊接后处理：焊接完成后需要进行后处理，如清理焊渣、除锈等。

后处理可以提高产品外观和耐久性。

13.焊接成本估算：掌握正确的焊接成本估算方法可以帮助企业降低生产成本，提高经济效益。

14.焊接在各行业中的应用：焊接在建筑、机械、石油化工、航空航天等行业中广泛应用。

了解不同行业对焊接的需求和应用可以提高焊接技能和适应性。

焊接基础必学知识点
1. 焊接的定义和原理：焊接是通过热能和力学能将金属材料连接在一
起的工艺。

焊接原理是利用电弧、燃气火焰或激光束等加热金属材料，使之熔化并形成一定形状的焊缝。

2. 焊接的分类：按照焊接方式可以分为手工焊接、自动焊接和半自动
焊接；按照焊接材料可以分为金属焊接、塑料焊接和玻璃焊接等。

3. 焊接电源和设备：常用的焊接电源包括直流电源（直流弧焊机）和
交流电源（交流弧焊机），焊接设备包括焊接机、焊枪、焊丝、电焊
钳等。

4. 焊接材料：常用的焊接材料包括焊条、焊丝和焊剂等。

焊条是由焊
芯和焊皮组成的，焊芯是焊接所需的金属材料，焊皮是包裹焊芯的外
层材料。

5. 焊接技术：焊接技术包括焊接位置选择、焊接参数设置、焊接方法
选择等。

焊接位置选择是确定焊接部位的位置和方向，焊接参数设置
是根据材料和焊接要求调整焊接电流、焊接电压、焊接速度等，焊接
方法选择是根据材料、焊接位置和要求选择适合的焊接方法。

6. 焊接缺陷和质量控制：焊接过程中可能出现的缺陷包括焊缝裂纹、
气孔、夹渣等。

质量控制包括焊接前的材料检查和处理、焊接过程的
参数控制、焊后的检测和评价。

7. 焊接安全：焊接操作时需要注意保护眼睛、皮肤和呼吸系统，使用
防护设备如焊接面罩、皮手套、防护服和呼吸器等。

8. 与焊接相关的其他知识点：如焊接符号、焊接标准、焊接工艺指导书等。

以上是焊接基础必学的知识点，学好这些知识可以帮助理解焊接的原理和技术，提高焊接技能和质量控制能力。

焊接的基础知识及注意事项焊接的基础知识与注意事项一、焊接的基本原理:1、在焊接时,首先焊接剂扩散,随后焊锡熔化扩散,在此之间焊接出现以下三种情况:①浸锡②扩散③合金化合金化:经过扩散三种类别以上的金属熔合后,其性质改变成另一种金属(合金)现象;扩散:溶化的焊锡必须一边扩散一边溶合在金属面,此种现象即为扩散。

加热冷却2、焊接原理示意图:固体液体固体熔化扩散二、焊接的目的:A、电气性能顺利导通;B、有足够强度的机械性,不会脱落;C、不会因时间的变化而发生故障;三、焊接适用的地方:适用于接合金属,使金属之间电源导通,尽量以低温接合,以免造成部品不良。

四、焊接的基础知识:1、焊接的方法:要准确无误的清洁、加热、焊接三要素,这是最基本也是电最重要的条件,如果这三要素中,有一个没有得到充分准确的执行,就会造成焊接不良,成为故障的隐患。

2、焊接的三要素:清洁:金属表面的清洁、焊接设备的清洁,焊接附属品设备的清洁;加热:烙铁头的接触方法、加热的温度;焊接:焊锡的用量、烙铁头的撤离方法、焊接的难易程度;3、松香特点:清洁、绝缘、助焊;4、助焊剂(松香)的作用:A、除去氧化物 B、防止在焊接过程中出现氧化C、降低焊锡的表面张力(向外扩张)7、捍接的方法:A:手工焊接(电烙铁焊);B:回流炉 C:波峰焊8、焊锡的种类:A,焊锡棒:作为焊接,接合金属物质所采用,焊锡棒一般用于流动式焊接(波峰焊)B,锡丝:装有助焊剂的焊锡丝直径为0.3—2.0mm的线状焊锡,中心部有凝固状的焊剂装入;C,焊锡膏:主要用于印刷式焊接(适用于细小的和微小的电路机板----回流焊)9、焊锡丝的规格:A,0.8mm B,1.0mm C,1.2mm D,1.6mm10、烙铁的构造:烙铁嘴、加热部、把柄、电源线,电源开关。

11、烙铁头的材质:纯铜12、常见烙铁的温度范围,烙铁在工作时,其功率不同它的温度也不同3、焊接的五步操作法:A清洁:将烙铁头在湿水海绵上处理清洁干净,一边清洁一边确认要焊的位置,并准备好焊锡丝;B加热:握紧烙铁对准要焊的地方,加热;C熔化焊锡:、让焊锡丝接触母材(即铜箔)使适量焊锡熔化;D撤离焊锡丝:焊锡加适量后,迅速将焊锡撤离焊点;E拿开烙铁:熔化的焊锡在铜箔预定的范围内,充分扩散后,拿开烙铁;(注意:先拿开焊锡丝再拿开烙铁)。

1. 什么叫焊接？两种或两种以上材质（同种或异种），通过加热或加压或二者并用，来达到原子之间的结合而形成永久性连接的工艺过程叫焊接。

2. 什么叫电弧？由焊接电源供给的，在两极间产生强烈而持久的气体放电现象一叫电弧。

3. 什么叫母材？被焊接的金属-----叫做母材。

4. 什么叫熔池？熔焊时焊件上所形成的具有一定几何形状的液态金属部分。

5. 什么叫焊缝？焊接后焊件中所形成的结合部分。

6. 什么叫焊缝金属？由熔化的母材和填充金属（焊丝、焊条等）凝固后形成的那部分金属。

7. 什么叫保护气体？焊接中用于保护金属熔滴以及熔也免受外界有害气体（氢、氧、氮）侵入的气体叫做保护气体。

8. 什么叫焊接工艺、它有哪些内容？焊接过程中的一整套工艺程序及其技术规定。

内容包括：焊接方法、焊前准备加工、装配、焊接材料、焊接设备、焊接顺序、焊接操作、焊接工艺参数以及焊后处理等。

9. 什么叫CO2焊接？用纯度>99.98%的CO2做保护气体的熔化极气体保护焊。

10. 什么叫MAG焊接？混合气体75-95%AR+25-5%CO2(标准配比：80%AR+20%CO2)做保护气体的熔化极气体保护焊。

11. 什么叫MIG焊接？用高度氩气AR>99.99%做保护气体的熔化极气体保护焊接铝及铝合金、铜及铜合金等有色金属。

用98%AR+20%O2或95%AR+5%CO2做保护气体的熔化极气体保护焊接实心不钢焊丝的工艺方法称为MIG焊。

用氦+氩惰性混合气做保护的熔化极气体保护焊。

12. 什么叫TIG焊接？用纯钨或活化钨（钍钨、铈钨、锆钨、镧钨）作为不熔化电极的惰性气体保护电弧焊，简称TIG焊。

13. 什么叫SMAW（焊条电弧焊）焊接？用手工操纵焊条进行焊接的电弧焊方法。

14. 什么叫碳弧气刨？使用碳棒作为电极，与工件间产生电弧，用压缩空气（压力0.5—0.7MPA）将熔化金属吹除的一种表面加工的方法。

常用来焊缝清根、刨坡口、返修缺陷等。

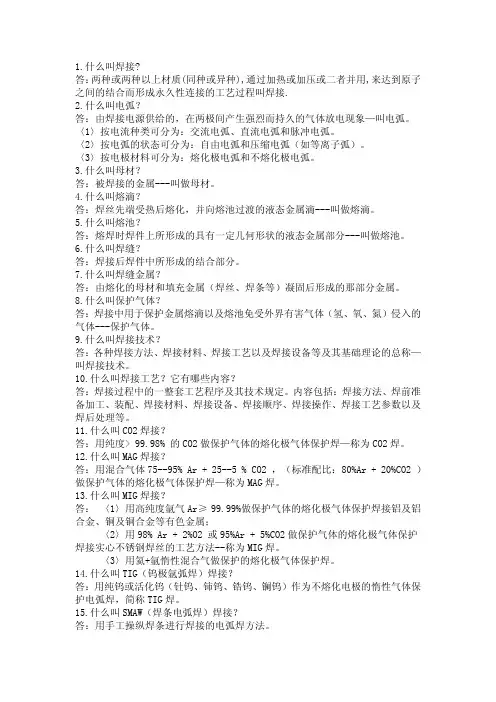

1.什么叫焊接?答：两种或两种以上材质(同种或异种),通过加热或加压或二者并用,来达到原子之间的结合而形成永久性连接的工艺过程叫焊接.2.什么叫电弧？答：由焊接电源供给的，在两极间产生强烈而持久的气体放电现象—叫电弧。

〈1〉按电流种类可分为：交流电弧、直流电弧和脉冲电弧。

〈2〉按电弧的状态可分为：自由电弧和压缩电弧（如等离子弧）。

〈3〉按电极材料可分为：熔化极电弧和不熔化极电弧。

3.什么叫母材？答：被焊接的金属---叫做母材。

4.什么叫熔滴？答：焊丝先端受热后熔化，并向熔池过渡的液态金属滴---叫做熔滴。

5.什么叫熔池？答：熔焊时焊件上所形成的具有一定几何形状的液态金属部分---叫做熔池。

6.什么叫焊缝？答：焊接后焊件中所形成的结合部分。

7.什么叫焊缝金属？答：由熔化的母材和填充金属（焊丝、焊条等）凝固后形成的那部分金属。

8.什么叫保护气体？答：焊接中用于保护金属熔滴以及熔池免受外界有害气体（氢、氧、氮）侵入的气体---保护气体。

9.什么叫焊接技术？答：各种焊接方法、焊接材料、焊接工艺以及焊接设备等及其基础理论的总称—叫焊接技术。

10.什么叫焊接工艺？它有哪些内容？答：焊接过程中的一整套工艺程序及其技术规定。

内容包括：焊接方法、焊前准备加工、装配、焊接材料、焊接设备、焊接顺序、焊接操作、焊接工艺参数以及焊后处理等。

11.什么叫CO2焊接？答：用纯度> 99.98% 的CO2做保护气体的熔化极气体保护焊—称为CO2焊。

12.什么叫MAG焊接？答：用混合气体75--95% Ar + 25--5 % CO2 ，（标准配比：80%Ar + 20%CO2 ）做保护气体的熔化极气体保护焊—称为MAG焊。

13.什么叫MIG焊接？答：〈1〉用高纯度氩气Ar≥ 99.99%做保护气体的熔化极气体保护焊接铝及铝合金、铜及铜合金等有色金属；〈2〉用98% Ar + 2%O2 或95%Ar + 5%CO2做保护气体的熔化极气体保护焊接实心不锈钢焊丝的工艺方法--称为MIG焊。

焊接基础知识第一章焊接理论一、焊接的含义焊接是利用比被焊接金属熔点低的材料，与被焊接金属一同加热，在被焊接金属不熔化的条件下，熔融焊料润湿金属表面，并在接触面上形成合金层，从而达到牢固的连接的过程。

在焊接过程中，为什么焊料能润湿被焊金属？怎么样才能得到可靠的连接？通过对焊接原理的分析，可以得到初步的了解。

一个焊点的形成要经过三个阶段的变化：1、熔融焊料在被焊金属表面的润湿阶段； 2、熔融焊料在被焊金属表面的扩展阶段； 3、熔融焊料通过毛细管作用渗透焊缝，与被焊金属在接触面上形成合金层。

其中，润湿是最重要的阶段，没有润湿，焊接无法进行。

二、焊接的润湿作用任何液体和固体接触时，都会产生程度不同的润湿现象。

焊接时，熔融焊料（液体）会程度不同地黏附在各种金属表面，并能进行不同程度的扩展，这种粘附就是湿润。

润湿得越牢，扩展面越大，润湿得越好，反之，润湿性不好或根本不湿润。

为什么会产生润湿程度的差异，其原因是液体分之（熔融焊料）与固体分子（被焊金属）之间的相互引力（粘结力）大于或小于液体分子之间的相互引力（表面张力）决定的，即：粘结力＞表面张力，则湿润；粘结力＜表面张力，则不湿润。

根据上述原理，焊接时降低熔融焊料的表面张力，可提高焊料对被焊金属的润湿能力。

而降低焊料表面张力的最有效手段是：焊接时使用焊剂。

为了使焊料能迅速湿润被焊金属，必须达到金属间的直接接触，也就是说焊料和被焊金属接触面必须干净，任何污染都会妨碍润湿和金属化合物生成。

因此，保持清洁的接触表面是润湿必须具备的条件。

但是金属表面总是存在氧化物、油污等，因此焊接前对被焊金属表面都要进行清洁处理。

三、焊点的形成3.1 焊点形成的作用力一个焊点形成是多种作用力综合作用的结果。

在一块清洁的铜板上涂上一层焊剂，并在上面放置一定的焊料，然后将铜板加热到规定的温度，焊料熔化后就形成了下图的形状。

图 3-3.( 图 3-2) 中可以看出，通过接触角的大小，可以衡量焊料对被焊金属润湿性能的好坏，如图 3·3 所示。

一、焊接基础知识1、点焊是焊件装配成搭接接头,并压紧在（两电极）之间,利用（电阻热）熔化母材金属，形成焊点的电阻焊方法.2、点焊具有（大电流)、(短时间）、（压力）状态下进行焊接的工艺特点。

3、点焊方法按供电方向和一次形成的焊点数量分为（双面单点焊）、（单面双点焊)、（单面单双点焊)、(单面单点焊)、(双面双点焊)和（多点焊）等。

4、点焊的热源是（电阻热）.5、焊接区的总电阻由（焊件与焊件之间的接触电阻）、（焊件与电极之间的接触电阻)和（焊件本身的内部电阻）等组成.6、电阻焊分为（点焊)、（凸焊）、（缝焊）和（对焊）等焊接方法.7、电阻焊是焊件组合后通过电极施加（压力）,利用（电流）通过接头的接触及临近区域产生的电阻热进行焊接的方法.8、凸焊主要用于（螺母）、（螺栓)与板件之间的焊接。

9、点焊的主要焊接参数有(焊接电流)、（焊接时间)和(电极压力）.10、点焊焊点的八种不可接受缺陷：（虚焊）、（裂纹）、（烧穿)、(边缘焊）、（位置偏差）、（扭曲)、（压痕过深）和(漏焊)。

11、混合气体保护焊最大气孔直径不能超过（1.6mm）。

12、混合气体保护焊同一条焊缝上在（25mm)内所有气孔的直径之和不能大于（6。

4mm）。

13、混合气体保护焊焊缝上相邻两个气孔的间距须(大于)最小气孔的直径.14、焊点质量的检查方法分为(非破坏性检查）和（破坏性检查）。

15、非破坏性检查方法分为（目视检查）和（凿检）。

16、凿检时，凿子在离焊点（3-10mm)处插入至一定深度。

17、凿检时，凿子插入的深度与被检查焊点(内端平齐）。

18、凿检频次每班不少于（3）次。

19、当焊点位置超过理论位置（10mm)时不合格焊点。

20、焊枪需与焊件表面垂直，偏移角度不能超过（25度）.21、焊机的次级电压不大于（30v）,所以操作者焊接中不会触电。

22、对于虚焊焊点的返修方法有两种：（1）在返修工位用点焊枪进行重新焊接，焊点位置离要求位置须小于（10mm）.（2)在返修工位如果焊枪焊不到该焊点，则可用（混合气体保护焊)进行(塞焊)补焊，补焊位置必须离返修点(6mm)以内，塞焊孔直径为（5mm）。
