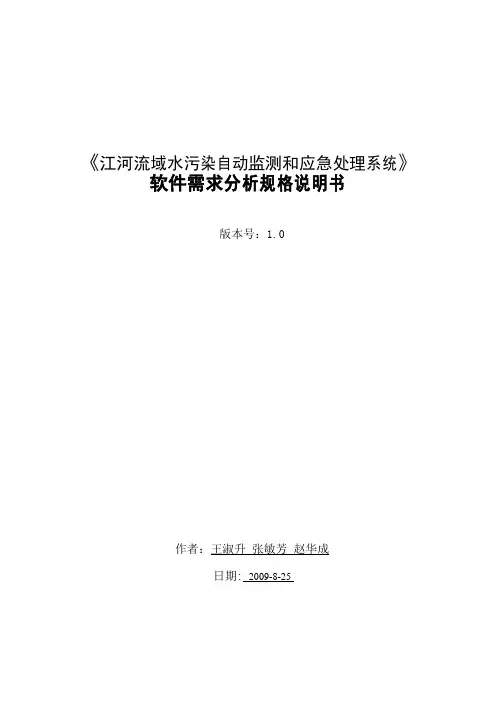

江河流域水污染自动监测和应急处理系统需求分析说明书

《江河流域水污染自动监测和应急处理系统》软件需求分析规格说明书版本号：1.0作者：王淑升张敏芳赵华成日期: 2009-8-25软件需求规格说明书文档修订版本号：抄送人：高级管理者、研发经理、客户经理、客户代表、项目组成员、 SCCB （在项目实际应用时最好写明抄送人的姓名）目录1.概述 (5)1.1 1.2 1.3 1.4编写目的 (5)背景 (5)适用范围 (6)术语定义 (6)2. 3.系统说明 (7)整体系统划分 (7)3.13.23.3子系统《黄河中下游水污染扩散计算系统》 (7)3.1.1 仿真计算功能 (8)3.1.2 结果显示模块 (9)3.1.3 数据选取功能 (9)子系统《水污染物扩散可视化模拟系统》 (10)3.2.1 三维地形管理 (10)3.2.2 三维地形管理 (11)3.2.3 污染物扩散可视化模块 (15)子系统《黄河流域水污染应急信息系统》 (17)3.3.1 实时监测系统 (18)3.3.1.1 实时数据显示 (19)3.3.1.2 加载地图模块 (19)3.3.1.3 地物标注 (19)3.3.1.4 数据录入 (19)3.3.2 仿真模拟系统 (20)3.3.2.1 仿真计算 (21)3.3.2.2 二维仿真 (21)3.3.2.3 三维仿真 (21)3.3.3 综合信息系统 (22)3.3.3.1 GIS功能 (22)3.3.3.2 图表文字信息显示 (23)4.外部接口要求 (23)4.1 4.2软件要求 (23)硬件要求 (23)5. 6. 7. 8. 9.标准要求 (23)界面要求 (23)操作环境要求 (23)系统技术要求 (24)用户特殊要求 (24)9.19.29.39.49.5性能要求 (24)用户培训 (24)用户使用手册和在线帮助 (24)安全性 (24)灵活性 (24)9.6 9.7 9.8 9.99.1010.可用性 (24)可靠性 (25)可维护性, 可扩展性 (25)故障处理要求 (25)设计约束 (25)参考资料 (25)软件需求规格说明书1. 概述1.1 编写目的版本号：1) 为有效防治江河流域污染事件对流域产生的影响，应（黄委）的需要，特此撰写此需求分析说明书，使用户与开发人员对待开发软件的初始规定有一致的理解，并作为整个开发工作的基础存在。

(HydrolabBasic)广东水文水利计算软件使用手册

6、重命名：
对于已经打开的工作区，可以在“工作区”内点击鼠标右键，选择“重命名”把当前选中的项目重命名。
7、复制项目：
对于已经打开的工作区，可以在“工作区”内点击鼠标右键，选择“复制项目”，把当前选中的项目复制成为另一个同类型的项目，并且把这个项目添加到当前工作区中。这项功能的好处是可以方便地把一个现有的项目连同数据一起实现复制。
HydroLab的用户可以打开已保存的工作区以及工作区中的项目，在做出修改后对项目进行保存。在打开的工作区环境中，用户可以添加新项目、添加已有项目、复制删除已有项目、重命名项目。
在进行一个新的工程设计计算时，用户需要建立新的工作区，然后在工作区中添加所需类型的项目，进行相关的计算和设计。
每个工作区最多支持32个工程项目。
时段-流量文件格式对应暴雨洪水过程线的成果格式：
时段流量
例如：
12.2
23.4
37.3
48.4
54.2
……
日历时间~流量过程线文件对应洪水放大修匀的实测洪水过程线文件格式：
过程线起始月份起始日
时分流量
例如：
7 26
5 0 1180
5 30 1630
6 30 2260
7 0 2630
8 0 4080
2直接输入
如果直接在软件界面输入，给出起始月日后，在各行逐次填写时、分、流量数据。
数据表支持复制和粘贴。
计算结果
在“过程线（修匀）”界面下，用“上一过程线”、“下一过程线”按钮选择要修匀的放大过程线；用左右按钮或者键盘左右方向键选择放大点，用上下按钮或者键盘上下方向键进行放大或者缩小，放大缩小时可以调整步长。按钮“接受所有修复”即显示所有的修复效果。
1935 1000

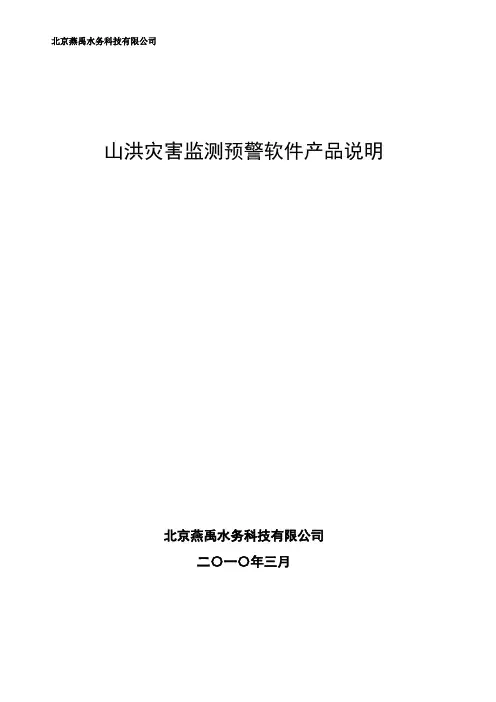

山洪灾害防治监测预警系统软件产品说明

山洪灾害监测预警软件产品说明北京燕禹水务科技有限公司二〇一〇年三月目录1软件产品总体结构 (1)2软件产品逻辑结构 (2)3软件产品运行环境 (4)3.1软件服务端运行环境 (4)3.2软件客户端运行环境 (4)4软件产品性能 (4)5防洪综合数据库说明 (5)5.1数据库总体构成 (5)5.2数据库分类说明 (5)5.2.1空间数据库 (5)5.2.2属性数据库 (6)6数据接收处理软件功能说明 (8)7山洪灾害监测预警系统应用软件功能说明 (8)7.1决策支持软件功能 (8)7.1.1基础信息管理 (9)7.1.2实时汛情监视 (13)7.1.3山洪灾害信息服务 (17)7.1.4洪水预报分析 (19)7.1.5预警发布 (22)7.1.6预案管理 (24)7.1.7报表管理 (25)7.1.8系统管理 (25)7.2乡镇灾情上报软件功能 (29)7.2.1灾情填报 (29)7.2.2灾情统计分析 (30)7.3山洪灾害专用图形编辑软件功能 (31)7.3.1添加要素 (32)7.3.2移动要素 (32)7.3.3删除要素 (32)7.3.4专题图输出 (33)8防洪综合数据库软件功能说明 (33)8.1查询检索 (33)8.2数据编辑 (33)8.3数据导入导出 (34)1软件产品总体结构防办通过通信网络、计算机网络与雨量监测点、水位监测点、上下级防汛机构及水文、气象、国土等其它相关单位相连；需从外部获取的山洪灾害相关信息通过网络传输后经过接收处理进入防洪综合数据库。

在防洪综合数据库的基础上建设基于山洪灾害监测预警系统应用软件（包括决策支持软件、乡镇灾情上报软件和专用图形编辑软件），实现基础信息查询、水雨情监测查询、气象国土信息服务、水情预报服务、预警发布服务、预警响应服务、系统管理等应用。

防洪综合数据库软件实现防洪综合数据库的综合管理维护。

雨量及水位气象信息上级单位监测站2软件产品逻辑结构山洪灾害监测预警软件产品采用B/S和C/S相结合的多层体系结构，以地理信息系统为平台，实现各类相关数据的接入和人工录入功能等功能，利用浏览器进行各类信息的查询、分析、管理等交互。

岸堤水库洪水预报与调洪演算软件使用说明书_图文(精)

岸堤水库雨洪资源解析使用说明书二〇一五年六月一日作者:李文华电话:135********邮箱:fblwh150@目录第一章概述 (3第二章功能简介 (5第一节功能特点 (5第二节软件画面 (6第三节运算功能 (7第四节气象云图及气象雷达 (13 第三章数学模型 (14第一节洪水模型 (141、瞬时单位线 (142、CAMMADIST函数语法 (153、CAMMADIST函数应用 (164、流域洪水错时叠加 (17第二节洪水传播 (18第三节泄量模型 (191、闸门出流 (192、推求水面线 (213、闸门泄量 (22第四节调洪演算 (22第五节控运方案 (23第四章扩展性设计 (23第五章调洪实例 (29第六章课目攻关概况 (30第七章使用说明书 (31第一节洪水预报 (31第二节调洪演算 (33第三节其他计算 (33附件课题研发小组成员名单....................................................................... 错误!未定义书签。

第一章概述控制和预见洪水,让洪水变为一种资源,实现科学预见、动态管理、合理利用,是本课题的研究对象。

科学控制洪水,真正能够对洪水运用自如,其首要问题是准确解析、及时预报,掌握洪水动态。

但目前实际应用中,对水库防洪兴利控制运用,还仅限于依靠库水位的变化,结合下游河道的承受能力,试探性的调节洪水,这种洪水调整模式,具有较大的盲目性,理论方面的支撑相对不足。

当前,各水库防汛主体单位,均制定了相应的《水库控制运用方案》。

如岸堤水库防洪调度图(图1,但这些方案的编制和批复仅表现为粗线条和原则性的界定,是在进行大量假定的基础上进行编制的,应用中的可操作性相对欠缺,在实践中仅具有指导意义。

(图1洪水调度控制方案的编制,偏离实际应用,存在的突出问题,主要表现在以下几个方面:1、假定了降雨的空间分配是均匀的,即整个流域降雨分布是均等的。

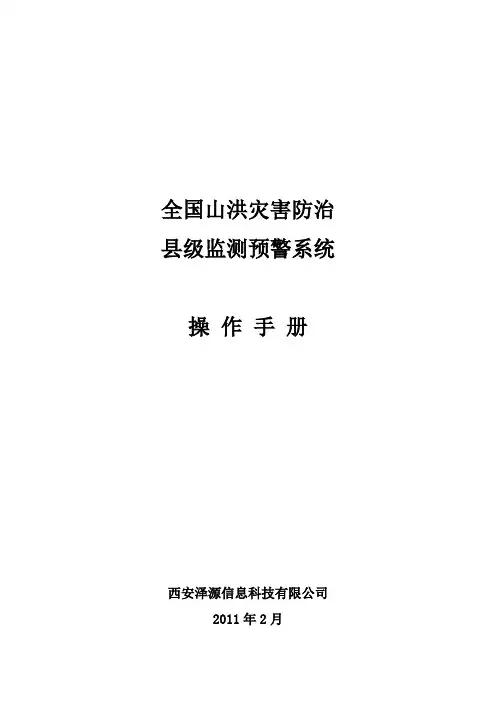

山洪灾害监测预警平台软件用户手册

全国山洪灾害防治县级监测预警系统操作手册西安泽源信息科技有限公司2011年2月目录第一章概述 (1)1.1业务描述 (1)1.2系统简介 (1)1.2.1 基础信息 (1)1.2.2 实时监控 (1)1.2.3 气象国土 (1)1.2.4 雨水情服务 (2)1.2.5 预报水情 (2)1.2.6 预警发布 (2)1.2.7 应急响应 (2)1.2.8 值班管理 (2)1.2.9 系统维护 (2)2第二章系统功能简单说明 (3)2.1基础信息模块 (4)2.1.1 行政区划基本情况 (4)2.1.2 防汛示意图 (6)2.1.3 监测站基本情况 (9)2.1.4 县乡村预案信息 (11)2.1.5 工情信息查询 (12)2.1.6 小流域基本情况 (13)2.1.7 历史灾情查询 (13)2.2实时监控模块 (14)2.3雨水情服务 (16)2.3.1 雨情信息 (16)2.3.2 河道水情 (20)2.3.3 水库水情 (22)2.4预报水情 (24)2.5预警发布 (24)2.5.1 最新预警列表 (24)2.5.2 历史预警列表 (25)2.5.3 人工产生预警 (25)2.5.4 内部短信预警 (26)2.5.5 外部预警 (26)2.5.6 发送信息查询 (28)2.6应急响应 (28)2.6.1 响应管理 (29)2.6.2 响应查询 (30)2.6.3 响应措施 (31)2.7气象国土模块 (32)2.7.1 天气预报 (32)2.7.2 实时云图 (33)2.7.3 实时雷达图 (34)2.8值班管理 (35)2.8.1 值班安排 (35)2.8.2 值班制度 (36)2.8.3 值班日志记录 (36)2.8.4 值班日志查询 (36)2.8.5 人工发送短信 (37)2.9系统维护 (37)2.9.1 基础信息维护 (38)2.9.2 预警管理 (39)2.9.3 系统管理 (41)第一章概述1.1 业务描述本章主要对山洪灾害系统进行简单的说明及介绍。

缆道雷达波测流系统软件使用说明书

缆道雷达波测流管理系统用户操作手册河南黄河水文科技有限公司一软件主要功能 (3)二软件主要特点 (4)三硬件 (4)3.1计算机及配件 (4)3.2硬件设备 (4)四支持软件 (5)五软件使用说明 (5)5.1软件的安装 (5)5.2软件配置 (9)5.3软件的操作说明 (10)5.3.1系统断面设置 (11)5.3.2系统设置 (12)5.3.3测流操作 (14)5.3.4数据查看 (18)一软件主要功能1)设置测流断面和测流垂线,并能自动绘制河道断面图2)设置左右岸边系数和浮标系数及水位流速系数及报表参数3)计算流速平均历时4)设置测量点测量时长，自动计算平均流速5)接收流速数据和输入水位数据，计算流量并生成流量计算表6)输入水尺读数自动计算水位，水位比降，糙率7)自动计算左水边岸边距与右水边岸边距8)报表以标准Excel格式显示，方便用户打印，传递9)往期报表查询及流速查询10)能够根据测量点自动定位浮标位置并显示当前测量点的起点距11)能提示并自动跳到下一个起点距大一点的测量点，也可以反方向自动跳到下一个起点距小一点的测量点12)具有数据库备份与恢复功能13)具有自动测量模式与人工测量模式14)自动从现有水位系统中提取水位,并计算出流量二软件主要特点1)软件美观大方，具有较强的扩展性2)开发需求来源于一线水文站,符合实际使用的操作习惯，具有人性化的操作界面3)报表小数位数,有效数字及各种数据符合国标要求,有效数字在计算时符合四舍六入五留双原则4)软件符合冗余度，时间复杂度与空间复杂度的算法原理，具有较高的质量三硬件3.1计算机及配件计算机：Intel及其兼容设备，主频500MHz以上；内存：64MB以上；硬盘空间：10G以上；串行通讯接口：一个；Microsoft Mouse 或与其兼容的鼠标器；显示卡：分辨率最低为1024*768，VGA显示器；A3激光打印机。

3.2硬件设备SOMMER RG-30非接触式雷达测流系统无线电台四支持软件操作系统名称及版本号：window2000,window xp,windows2003；数据库管理系统的名称及版本号：Microsoft SQL Server2000标准版；办公系统的名称及版本号：Microsoft Office2003中文版、Microsoft Excel2003中文版。

调洪演算说明书

水库调洪演算系统说明书（Storo ）1概述水库调洪演算原理比较简单，但是计算过程却十分繁琐复杂。

首先，设计洪水过程每一时段的调洪演算都需经过反复的假定、试算，计算工作量很大;其次，计算溢洪道的下泄流量也是相当繁琐的，以最简单的无坎宽顶堰为例，其流量系数要分直角形翼墙进口、八字形翼墙进口、圆弧形翼墙进口三种形式,分别根据B b ；B b 和θtg ；b r 和Bb(b 为闸孔净宽，B 为进水渠宽，θ为八字形翼墙收缩角，r 为圆弧形翼墙的圆弧半径）查表计算确定，其侧收缩系数则要根据过流孔数、单孔净宽、墩头形式、堰顶水头来计算确定；最后，还要整理计算结果，绘制调洪演算曲线。

上述工作不仅消耗设计人员大量的精力,而且要求设计人员具有丰富的水利计算和水力学计算方面的专业知识。

本计算系统storo 通过编制周到的计算程序、提供简捷明了的操作界面并利用成熟的商业绘图软件作为输出平台，让计算机来完成上述繁琐复杂的调洪演算工作,计算机操作人员不必具备水利计算和水力学计算方面的专业知识.2调洪计算原理调洪演算的核心是水量平衡方程.其基本含义是:在某一时段Δt 内，入库水量减去库水量,应等于该时段内水库增加或减少的蓄水量。

用方程来表示就是1221212/)(2/)(V V t Q Q t Q Q a a -=⨯+-⨯+ (1。

2.1)式中 Q a1，Q a2—--时段t 始末的入库流量 Q 1，Q 2 -——时段t 始末的出库流量 V 1，V 2 ---时段t 始末的水库蓄水量T -——计算时段入库流量过程Q a ～T 是已知的,出库流量Q~T 曲线未知，但是可以先假设一个q 作为初始流量得到Q ’,再代回计算V 2.这样不断试算，直到两个量满足精度要求。

这样再将该时段末的量做为下一时段初的对应的量,进行同样计算，就可以得到每一时段对应的泄量，从而得到出库流量曲线。

将不同时段的出库流量和入库流量对应画在图上，如图1。

水文水利计算第十章水库防洪调节计算ppt课件

用暂时炸开副坝作为非常泄洪措施的。非常溢洪
道的堰项高程，当正常溢洪道不设闸门时，普通
应不低于正常溢洪道堰顶高程；当正常溢洪道设
闸门时，一‘般应不低于防洪限制水位。
•
非常泄洪设备投入运用的启用规范、目前都
以某一库水位来表示，该水位称为启用水位z启。
二、启用非常泄洪设备时的水库调洪计算
• 当入库洪水为校核规范的洪水，水库启用非常泄洪设备参与泄洪时的水库调洪计算，其根本原理与方法，与前面第二节引见的完全一样。需求留意的是，当库水位到达z 启以后，非常泄洪设备投入运用，水库的泄量为非常泄洪设备泄量与正常泄洪设备泄量之和。因此，原来为正常泄洪制造的 q —v 关系线，以及q—v/t + q /2 辅助线在z 启与相应库容Ｖ启以上。
第二节水库调洪计算原理与方法
• 一、水库调洪计算的原理 • 水库调洪计算的根本原理，是逐时段地联立
求解水库的水量平衡方程和水库的蓄泄方程。
12-4水库水量平衡表示图来自• 二、水库调洪计算的方法 • 水库的调洪计算，就是适时段地求
解方程组(12—1)和(12—4)。常用的方法有列表试算法、半图解法和简化三角形法等。
第三节水库防洪水利计算
• 一、水库防洪水利计算的义务
•
水库防洪水利计算的义务，主要是对各种拟
定的方案，进展调洪计算，求得最大下泄流量、
调洪库容和最高洪水位等技术参数，为技术经济
论证和选锑最正确方案提供根据。
• 二、溢洪道无闸门控制水库的防洪水利计算
•
中小型水库为了节省投资、便于管理，溢洪
道普通不设闸门。水库的汛限水位大多与正常蓄
•
(一)列表试算法
(二)半图解法

水库调洪演算的原理和方法PPT课件

需要根据洪水特性、水库安全、闸门启闭设备，以及技术经济条件等综合考虑加以论证确定。泄洪建筑物形式的选择必须综合考虑水利枢纽的地形条件、地质条件、水库大坝类型、综合利用要求以及利用洪水预报进行泄洪的可能性等条件，最终选定时也必须进行技术经济比较论证。 • 水库防洪计算的任务，主要是对各种拟定的方案，通过调洪计算，求得最大下泄流量、调洪库容和最高洪水位等技术参数，为技术经济论证和选择最佳方案提供依据。
第9页/共41页
水库调洪计算的半图解法
由上节知道列表试算法麻烦工作量大，故人们比较喜欢用半图解法。
Q1
Q2 2
Δt
q1
q2 2
Δt
V2
V1
Q Q1 Q2 2
等式两边同时除以△t,并移项
Q V1 q1 V2 q2 t 2 t 2
V 、q 、 V1 t 2 t
q 、 V2 2 t
Q (m3 / s), V q (m3 / s), V q (m3 / s)
t 2
t 2
调洪计算半图解法的双辅助线
第11页/共41页
水库调洪计算的半图解法
三、半图解法的计算步骤
1.根据已知的Q~t过程线、Z~V曲线、Z限、计算时段△t，确定调洪计算的起始时段，并划分各计
算时段。算出各时段的平均入库流量 Q 以及定出
V
t
q (m3 2
/
s),
V t
q 2
(m3
/
s)
水库调洪计算的半图解法
1.根据已知的Q~t过程线、Z~V曲线、Z限、计算时段△t，确定调洪计算的起始时段，并划分各计算时段。算出平均入库流量Q1以及定出第一时段初始的Z1、q1、V1各值。 2.利用辅助线在图上求解得出Z2。 3.根据Z2值，利用水库Ｚ～Ｖ曲线即可求出V2。 4.将ｅ点代表的Ｚ2值作为下一时段的Ｚ1值

【一算通】水利水电资料软件操作手册

一算通工程资料软件操作手册目录目录 (1)第一部分一算通资料软件最终用户许可协议 (2)1。

许可 (2)2.您保证 (2)3。

您保证不 (2)4.本系统的版权和所有权 (3)5。

售后担保 (3)6.概不负责 (3)7。

责任有限 (3)8。

许可终止 (3)9。

适用法律 (3)第二部分一算通资料软件简介 (4)【软件特点】 (4)第三部分一算通资料软件安装 (7)第一章软件安装 (7)第二章软件的运行环境 (8)第四部分一算通资料软件操作说明 (9)第一章主界面及各功能模块 (9)第二章新建工程 (10)第三章资料编辑 (11)第一节浏览模板目录 (11)第二节查找表格 (11)第三节节点的新建与编辑 (13)第四节填写表格 (15)第五节批量填写表格(高手操作方法） (16)第六节分部、子分部、分项自动汇总 (17)第七节常用操作与技巧 (18)第四章电子组卷 (26)第五章打印表格 (28)第一节打印单张表格 (28)第二节批准打印工程 (28)第五部分一算通资料软件加密锁问答 (30)常见问题简答 (31)第一部分一算通资料软件最终用户许可协议您一旦购买、安装、下载或通过其他方式持有一算通资料软件产品：包括计算机软件及相关媒体、印刷材料或电子文档，以及一算通资料软件提供给您的产品的任何更新和补充资料等(以下简称“软件产品”)，即表示您同意接受本协议的各项条款和条件的约束。

您如果不同意以下协议，请不要安装和使用本系统。

1.许可一算通资料软件将使用权授予您。

但您必须作以下保证：不在本协议规定的条款之外，使用、拷贝、修改、租赁或转让本系统或其中的任一部份。

2。

您保证1.只在一台机器上使用本系统；2。

为在这一台机器上使用,出于备份或档案管理的目的,以机器可读格式制作本系统的拷贝;3.在他方接受本协议的条款和条件的前提下，将本系统及许可协议转手给另一方使用，同时保证另一方无条件遵守本协议.若发生转手，原文档及其伴随文档的所有拷贝必须一并转交对方，或将未转交的拷贝全部销毁。

(Hydrolab Basic)广东水文水利计算软件使用手册

（Hydrolab Basic）广东水文水利计算软件使用手册1软件主界面组成HydroLab项目管理HydroLab软件是以工作区和项目的概念管理用户的设计工作。

在使用本软件时，工作区是必需的。

一个工作区可以包含多个项目。

对于已有的项目，也可以添加到另外的工作区中。

HydroLab的用户可以打开已保存的工作区以及工作区中的项目，在做出修改后对项目进行保存。

在打开的工作区环境中，用户可以添加新项目、添加已有项目、复制删除已有项目、重命名项目。

在进行一个新的工程设计计算时，用户需要建立新的工作区，然后在工作区中添加所需类型的项目，进行相关的计算和设计。

每个工作区最多支持32个工程项目。

1、新建工作区：可以通过“文件”->“新建”->“工作区”或者“文件”->“新建”->“项目”建立一个工作区。

二者的区别在于前者建立空白工作区，而后者建立工作区的同时把建立的项目放到工作区中。

2、打开工作区：可以通过“文件”->“打开”或者工具栏图标打开保存在磁盘上的工作区。

工作区文件的格式为“.woa”。

3、新建项目：可以通过“文件”->“新建”->“项目”新建项目。

按“分类”，在“项目”中选择相应的设计计算项目，给出项目名称和位置。

对于已经打开的工作区，注意选择是“新建工作区”还是“加入工作区”。

默认情况是加入打开的工作区中。

对于已经打开的工作区，也可以在“工作区”内点击鼠标右键，选择“新建项目”。

4、添加现有项目：对于已经打开的工作区，可以在“工作区”内点击鼠标右键，选择“添加现有项目”把保存在磁盘上的项目加入到当前工作区中。

5、移除项目：对于已经打开的工作区，可以在“工作区”内点击鼠标右键，选择“移除项目”把当前选中的项目从工作区中去掉。

注意这个项目仅仅是从当前工作区的项目列表中去掉了，与它所有相关的文件和目录仍然保存在磁盘上。

6、重命名：对于已经打开的工作区，可以在“工作区”内点击鼠标右键，选择“重命名”把当前选中的项目重命名。

水库防洪计算与调PPT课件

水力学出流计算公式求得q ～ V曲线。
2) 从第一时段开始调洪，由起调水位 ( 即汛前水位 ) 查
Z ～ V及q ～ V关系曲线得到水量平衡方程中的V 1 和q 1 ；
由入库洪水过程线Q(t)查得Q 1 、Q 2 ；然后假设一个q 2 值，
根据水量平衡方程算得相应的 V 2 值，由V 2 在q ～ V曲线
如此继续试算下去，即得表1.6第(6)栏所示的下泄流量过程q(t)。
(5) 计算最大下泄流量 q m ，按每时段 ∆t=12 小时，取表 1.6 中第 (1) 、 (3) 、
(6)栏的t、Q 、q值，绘出如图1.5的Q(t)和q(t)(退水段为虚线 )过程线。
可见以∆t=12小时逐时段试算求得的q m =240m 3 /s不是正好落在 Q(t)线上，
视为静水面时，其泄流水头 H 只是库中蓄水量 V 的
函数，即 H=f（V），故下泄流量
q 成为蓄水量
V
=
（1.2）
或
的函数，即
=
（1.3）
第11页/共86页
2.2考虑静库容的调洪计算方法
按静库容曲线进行调洪计算时，系假设水库
水面为水平，采用下泄流量与蓄水量的关系
q=f(V) 求解。常用的方法有列表试算法和图解分
10～5
第2页/共86页
1.2洪水的特点及防洪措施
1、洪水的特点
洪水一般是指河、湖、海所含水体上涨，超过常规水位的水流现象。
天然河道中，某些年份由于水文气象的不利影响，使汛期（或其他季节）河中流量超过河槽的宣泄能力
而泛滥两岸，即形成所谓的洪灾。洪水有下面几个特性：

海堤CAD使用说明

n de ，称为井径比； dw
d w —— 砂井直径，厘米；
TH —— 水平向固结时间因数；
-4-
H—— 土层竖向排水距离，厘米。
砂井地基总的平均固结度 U rz 是由竖向排水和径向排水所引起的，总的平均固结度按下式计算：
U rz 1 1 U z 1 U r
式中： U rz —— 砂井地基总的平均固结度；

U z —— 砂井地基竖向平均固结度； U r —— 砂井地基径向平均固结度。
3. 砂井未打穿整个受压土层固结度的计算
当砂井未打穿整个压缩土层时，整个压缩土层的平均固结度按下式计算：
U QU rz (1 Q)U z
式中： U rz —— 打砂井部分土层的平均固结度，按砂井固结度计算公式计算；
U t U
i 1 n
t t rz t i i 1 2
p n p
-5-
式中： U —— 多级等速加荷，t 时刻修正后的平均固结度；
U rz —— 瞬时加荷条件的平均固结度； t i 1 ， t i —— 分别为每级等速加荷的起点和终点时间（从时间 0 点算起），
-8-
3. 压缩系数法沉降计算
S c ms avi Pi hi i 1 1 e0 i
n
式中： S c —— 总固结沉降量，米；
e0i —— 第 i 计算土层的初始孔隙比； a vi —— 第 i 计算土层的压缩系数，1/kPa；
Pi —— 第 i 计算土层的附加应力，千帕；ቤተ መጻሕፍቲ ባይዱ
hi —— 第 i 计算层土层厚度，米； m s —— 沉降计算修正系数，根据土的压缩模量取值。
第五节浸润线计算

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

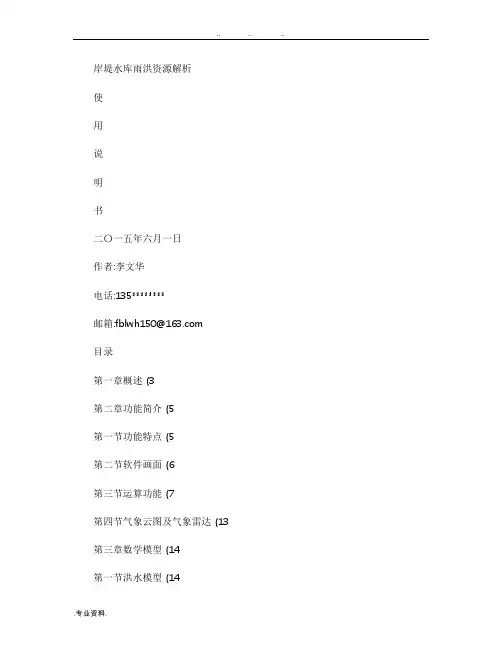

岸堤水库雨洪资源解析使用说明书二〇一五年六月一日作者:文华:********:fblwh150@163.目录第一章概述 (3第二章功能简介 (5第一节功能特点 (5第二节软件画面 (6第三节运算功能 (7第四节气象云图及气象雷达 (13 第三章数学模型 (14第一节洪水模型 (141、瞬时单位线 (142、CAMMADIST函数语法 (153、CAMMADIST函数应用 (164、流域洪水错时叠加 (17第二节洪水传播 (18第三节泄量模型 (191、闸门出流 (192、推求水面线 (213、闸门泄量 (22第四节调洪演算 (22第五节控运案 (23第四章扩展性设计 (23第五章调洪实例 (29第六章课目攻关概况 (30第七章使用说明书 (31第一节洪水预报 (31第二节调洪演算 (33第三节其他计算 (33附件课题研发小组成员....................................................................... 错误!未定义书签。

第一章概述控制和预见洪水,让洪水变为一种资源,实现科学预见、动态管理、合理利用,是本课题的研究对象。

科学控制洪水,真正能够对洪水运用自如,其首要问题是准确解析、及时预报,掌握洪水动态。

但目前实际应用中,对水库防洪兴利控制运用,还仅限于依靠库水位的变化,结合下游河道的承受能力,试探性的调节洪水,这种洪水调整模式,具有较大的盲目性,理论面的支撑相对不足。

当前,各水库防汛主体单位,均制定了相应的《水库控制运用案》。

如岸堤水库防洪调度图(图1,但这些案的编制和批复仅表现为粗线条和原则性的界定,是在进行大量假定的基础上进行编制的,应用中的可操作性相对欠缺,在实践中仅具有指导意义。

(图1洪水调度控制案的编制,偏离实际应用,存在的突出问题,主要表现在以下几个面:1、假定了降雨的空间分配是均匀的,即整个流域降雨分布是均等的。

但实际降雨,特别是流域面积稍大的水库,降雨的空间分布几乎不可能是均等。

2、事先拟定了24小时降雨在1日各时段上的雨量分配。

但实际降雨在时段上的分配,是个随机的不确定因素。

3、控制运用案的编制,起调水位为汛中限制水位,但实际降雨前的库水位,却几乎不可能恰巧是汛中限制水位。

4、所有闸门同开度启用,与实际控制运用也不相符。

5、控运案的编制基础是净雨量,但实际操作中我们所能掌握的是降雨量。

把降雨量合理的转换为净雨量,也成了水库实际控制运用要解决的问题。

岸堤水库雨洪资源动态解析预报平台,较为圆满的解决了以上五面的问题。

第二章功能简介第一节功能特点1、采用‘.dll’数据调用模式,获取水库基本数据。

软件具有非常理想的可扩展性,支持任某水库的洪水资源解析。

2、流域洪水模型参数,支持外部修订(需慎重修订;上游中小型水库、塘坝等的拦蓄作用,可通过修订流域权重参数,简化上游拦蓄效果的修正计算。

3、数据支持电子表格输出和图形输出。

可导出对应某次降雨的洪水过程线文件、对应某泄洪案的库水位动态变化过程线文件、调洪演算成果文件及其他数据的导出文件等。

4、支持具有指导意义的‘控制运用案’的编制计算。

v2.0及以后版本,还支持演算过程数据文件(*.xls的导出。

5、支持‘库水位~库容~水面积’对应关系转换(附:溢流堰泄量;支持‘库水位~闸门开度~溢洪道泄量’对应关系转换;支持降雨信息、降雨重现期等其他数据转换,支持逆推进库流量等计算功能。

6、界面采用GDI+函数绘制;强化鼠标移动算法,瞬间获得流域、计算钮等虚拟按键操作指令;频繁调用的关键代码,特别是v2.20及以后版本,大量的嵌入了汇编语言代码,直接操作计算机CPU和存等硬件设备,数据处理快速、高效。

7、全面支持包括调洪规则等大量的信息自定义。

第二节软件画面1、启动画面系透明‘.png’文件(图2,其背景系洪水创意手绘图。

(图22、主画面背景系岸堤水库流域布局图(图3(图3第三节运算功能1、前期降雨情况数据输入功能(图4前期降雨影响输入模式下,还可通过右键菜单,调用软件置的‚前期降雨影响量‛计算器,进行前期降雨影响计算;支持快速自动录入Pa值。

(图42、流域降雨数据,按真实时程分配输入(图5(图53、洪水过程线屏幕输出(图6,支持数据文件导出(*.xls和*.png。

(图64、调洪库水位过程线屏幕输出(图7,支持数据文件导出;支持任意起调水位和任意闸门操作形式下的洪水控制运用计算。

(图74、控制运用案编制计算模块(图8。

支持任意起调水位(默认为限制水位设置;支持外置调洪规则设置。

软件作者配置的调洪规则意义为:起调水位以下不泄洪,防洪高水位以下,按下游河道安全泄量调洪(保下游,库水位超过防洪高水位后,敞闸泄洪(保工程;并依据《综合利用水库调度通则》(水利部水管[1993]61号对防洪调度图的编制要求,对降雨做如下假定:假定1:流域均匀净雨量;假定2:流域净雨的时段分配,恒定匹配于水库所在地域;假定3:所有闸门同高度启用。

软件V2.0及以后版本的调洪演算模块,可导入自定义洪水;可导出调洪数据文件,演算过程清晰直观。

.(图85、库水位~库容~水面积,对应关系表(图9。

(图9 6、闸门泄量计算功能区(图10(图107、进库流量逆推功能(图11(图11 8、降雨量~重现期(图12(图129、软件的v2.0及以后版本,还设计了‚脚本调试器‛。

调试器直接运行脚本文件‘VbThguize.txt’,并输出计算结果,软件使用者可验证自己编写的脚本文件是否正确。

10、软件v2.0及以后版本,前期降雨影响的计算,是以陆地蒸发系数的模式予以外部设置,文件名是在配置文件中予以指定‘YueyinxiangPa.txt’的形式外置,允用户根据当地的气候条件,参照已有资料随时予以调整和更新。

11、外置‘调洪规则’脚本(VbThguize.txt,功能强大,对于调洪演算和洪水预报,可轻松的实现闸门的动态操作(详见:第四章扩展性设计。

12、v2.20及以后版本,支持洪水时段长自定义。

13、v2.24版本还支持小流域洪水数据导出。

14、v3.00版本的洪水河道传播,采用了被国外广泛应用的马斯京根算法。

第四节气象云图及气象雷达1、‚风云二号‛气象卫星实况数据调用(图132、‚当地、当前‛气象雷达数据调用(图14(图13(图14第三章数学模型第一节洪水模型 1、瞬时单位线为确保软件解析功能在各水库之间的通用性和可拓展性,洪水单位线采用传统的瞬时单位线。

瞬时单位线的理论依据就是把洪水过程看作是流域n 个相同的线性水库串联调节后的汇流结果,是个已经过理论论证和推导,并被大家所接受的成熟结论。

其数学表达式:11u(t=(n t kt ek n k --⎛⎫⎪Γ⎝⎭其中:n =线性水库数量,反应流域调节能力;(n Γ= n 的伽玛函数;K =线性水库的调节系数。

e =常数(自然对数的底数瞬时单位线S 曲线数学表达式:101S(t=((n t ktkt ed t k n k --⎛⎫⋅⎪Γ⎝⎭⎰常规利于瞬时单位线推求洪水过程线时,我们就是通过S 曲线,计算无因次时段单位线,最后转换为有因次时段单位线。

这种汇流计算,不仅是工作量大,而且通过S(t/k ,n推求参数的时段单位线时,一面因使用中间参数(t/k增加了舍入误差,另一面(t/k和n 的双向插,增加了法误差。

计算结果的精度受到了很大影响。

微软Excel 办公组件,为我们提供了CAMMADIST 函数,是洪水计算较为便捷理想的计算案。

2、CAMMADIST 函数语法CAMMADIST(x,alpha,beta,cumulative 式中:x 是自变量,用来计算伽玛分布函数的值;Alpha 和beta 均为相关参数。

Cumulative 是个逻辑参数:Cumulative =false 时,返回概率密度函数:11(,,(xf x x e αβααββα--=ΓCumulative =true 时,返回累积分布函数: 11F(,,((xxx x ed x αβααββα--=⋅Γ⎰0.330.270.20.171C2C 1212M M FJ RT 0.196F km J m m R mm T h M 3M M 3M .5αα--⋅⋅⋅⋅→→→→→≤≈>≈省瞬时单位线参数经验公式:=山丘区=流域面积(河道干流平均坡度(/净雨量(净雨历时(若:则3若:则312M n k 1M n kM n=⋅=单位线参数与、的关系:3、CAMMADIST 函数应用洪预报解析平台,就是调用微软为我们提供的CAMMADIST 函数,把,,x αβ参数,分别用瞬时单位线的,,t n k 代替,当Cumulative =false 时得到u(t函数;当Cumulative =true 时得到S(t函数。

因此,洪预报解析平台要求用户必须安装有微软的Excel 办公组件,这是个大多数计算机用户都可满足的一般条件。

(1(,CAMMADIST(,,1CAMMADIST(,,110q(,(,3.610Q(CAMMADIST(1,,1CAMMADIST(,, ,13.6mi i u t t t n k t t n k Ft t u t t tF t h t i n k t i t n k t -∆=⋅--∆⋅∆=⋅∆∆=⋅-+⋅--∆⋅∆∑无因次时段单位线:有因次时段单位线:流域汇流计算公式:4、流域洪水错时叠加CAMMADIST函数本身并不能解决降雨在空间上的不均匀分布问题。

透过微分观点,我们可以把全流域进行细分,分割成若干个微小流域,我们完全可以认为微小流域的降雨是均布的。

鉴于目前技术条件和设备配置,我们还无法得到无限微小流域的降雨量,因此,流域的细分,不能真正的进行无限分割,必须结合雨量观测设备在全流域的真实布局情况予以分割。

利于微软的CAMMADIST函数计算洪水过程,流域划分越细,计算结果越合理。

按照水库全流域雨量检测设备的分布,进行了二次分割,把整个水库流域,细分成了多个小流域,依次计算洪水并经过河道传播和叠加计算,最终得到流域坝前洪水过程线。

岸堤水库上游在水库整个流域,分布着4个水文站和5个雨量观测点,按照这些雨量观测设备的布局,把整个流域又分割成了9个小流域。

这些小流域的洪水,通过调用微软的CAMMADIST函数得到相应过程线,各个小流域洪水过程线经主河道传播后,错时段叠加得到洪水演算所需要的坝前洪水动态数据。

第二节洪水传播流域洪水在河道中的传播,采用马斯京根算法。

马斯京根法假定,对某特定河道段,其河道槽蓄量S 与流量Q 之间,存在着一种固有关系,即槽蓄曲线。

槽蓄曲线反映河段的水力学特性。

(''S Q K [1]Q 1K x K Q Q x Q x Q x Q x f Q ⋅⋅+-⋅⋅+-⋅⋅→→→下上下上下上=, =(式中:=( 示储流量 = 流量比重因子河段汇流时间(物理意义建立如下的河道水量平衡程式:((((2111S S 2211S 22Q Q t Q Q t Q Q t Q Q t ********+⋅∆-+⋅∆-+⋅∆-+⋅∆∆下1下2上1上2下1下2上1上2==联立槽蓄曲线求解:1111222111222t kx t kx k kx tQ Q Q Q k kx t k kx t k kx t****⋅∆-⋅∆+--⋅∆⋅+⋅+⋅-+⋅∆-+⋅∆-+⋅∆下2下上2上1=0101220.50.50.5 1.00.50.50.5t kx C k kx t t kx C C C C k kx t k kx t C k kx t ⋅∆-⎧⎪-+⋅∆⎪⋅∆+⎪++⎨-+⋅∆⎪--⋅∆⎪⎪-+⋅∆⎩=令:=注:==0121Q C Q C Q C Q ****⋅+⋅+⋅下2下上2上1则:=即:马斯京根法河道洪水演算程。
