pt100 测量零下温度 程序中怎么处理

PT100铂金属温度传感器使用铂金属pt100温度传感器原理及使用Pt100 温度传感器是正温度系数热敏电阻传感器，Pt100 温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

铂热电阻的线性较好，在0~100 摄氏度之间变化时，最大非线性偏差小于0.5 摄氏度，Pt100 温度传感器主要技术参数如下：测量范围：-200℃～+850℃；允许偏差值△℃：A 级±（0.15＋0.002│t│）， B 级±（0.30＋0.005│t│）；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤ 5mA。

PT100温度感测器是一种以白金(Pt)作成的电阻式温度检测器,属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT) 其中α=0.00392,Ro为100Ω(在0℃的电阻值),T 为摄氏温度,因此白金作成的电阻式温度检测器,又称为PT100。

1：Vo=2.55mA ×100(1+0.00392T)=0.255+T/1000 。

2：量测Vo时,不可分出任何电流,否则量测值会不準。

电路分析由于一般电源供应较多零件之后,电源是带杂讯的,因此我们使用齐纳二极体作为稳压零件,由于7.2V齐纳二极体的作用,使得1K电阻和5K可变电阻之电压和为6.5V,靠5K可变电阻的调整可决定电晶体的射(集极)极电流,而我们须将集极电流调为2.55mA,使得量测电压V 如箭头所示为0.255+T/1000。

其后的非反向放大器,输入电阻几乎无限大,同时又放大10倍,使得运算放大器输出为2.55+T/100。

6V齐纳二极体的作用如7.2V齐纳二极体的作用,我们利用它调出2.55V,因此电压追随器的输出电压V1亦为2.55V。

其后差动放大器之输出为Vo=10(V2-V1)=10(2.55+T/100-2.55)=T/10,如果现在室温为25℃,则输出电压为2.5V。

图1 PT100 传感器封装图无需注册应用领域:宽范围、高精度温度测量领域。

阐述pt100的使用方法PT100是一种常用的温度传感器，广泛应用于工业控制及实验室测量领域。

本文将介绍PT100的使用方法。

PT100是一种基于电阻变化的温度传感器。

它的工作原理是根据材料在不同温度下的电阻变化来测量温度。

PT100的名称中的“PT”代表铂电阻，而“100”表示在0摄氏度时的电阻值为100欧姆。

PT100的电阻值随温度的变化呈线性关系，通常在-200摄氏度到850摄氏度的范围内使用。

PT100的使用方法相对简单。

首先，我们需要将PT100与测量仪器或控制系统连接起来。

PT100的连接通常是通过三根导线或四根导线完成的。

其中，三根导线连接方式是将PT100的两个端点与仪器的两个测量端口相连，第三根导线用于接地。

而四根导线连接方式则是将PT100的两个端点与仪器的两个测量端口相连，另外两根导线用于补偿电缆的温度影响。

接下来，我们需要设置测量仪器或控制系统的相关参数。

根据PT100的特性，我们需要将仪器或系统设置为PT100类型的温度传感器，并选择合适的温度范围。

一般来说，仪器或系统会有相应的设置选项，可以根据实际情况进行调整。

在设置参数时，我们还需要注意测量精度和响应速度的平衡，以满足实际需求。

当一切准备就绪后，我们可以开始使用PT100进行温度测量或控制。

在测量过程中，我们需要将PT100放置在待测温度的位置，并确保PT100与被测物体充分接触，以保证测量的准确性。

同时，我们还需要注意避免外部干扰，例如电磁干扰或机械振动，以确保测量结果的稳定性。

需要注意的是，PT100在使用过程中需要考虑其自身的一些特性。

例如，PT100的线性范围是有限的，超出范围的温度将导致测量结果的不准确。

此外，PT100还有一些温度漂移和非线性误差，需要在实际应用中进行补偿或校正。

对于高精度要求的应用，还需要考虑温度传感器的自身精度和稳定性。

总结起来，PT100是一种常用的温度传感器，使用方法相对简单。

通过正确连接和设置相关参数，我们可以利用PT100进行温度测量或控制。

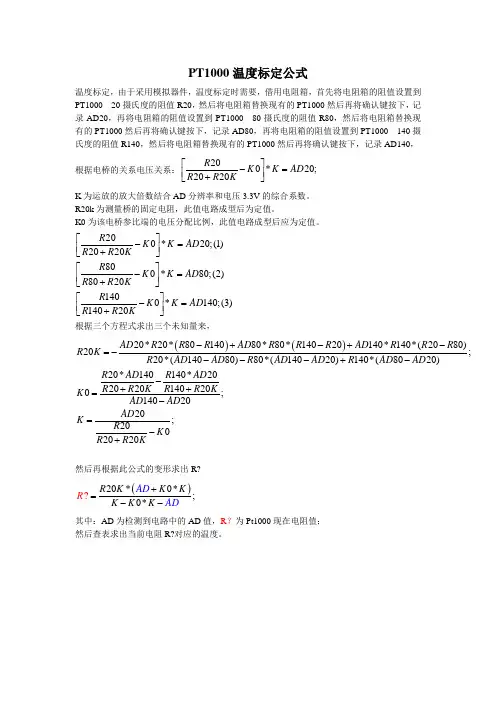

PT1000温度标定公式温度标定，由于采用模拟器件，温度标定时需要，借用电阻箱，首先将电阻箱的阻值设置到PT1000 20摄氏度的阻值R20，然后将电阻箱替换现有的PT1000然后再将确认键按下，记录AD20，再将电阻箱的阻值设置到PT1000 80摄氏度的阻值R80，然后将电阻箱替换现有的PT1000然后再将确认键按下，记录AD80，再将电阻箱的阻值设置到PT1000 140摄氏度的阻值R140，然后将电阻箱替换现有的PT1000然后再将确认键按下，记录AD140， 根据电桥的关系电压关系：200*20;2020R K K AD R R K ⎡⎤-=⎢⎥+⎣⎦K 为运放的放大倍数结合AD 分辨率和电压3.3V 的综合系数。

R20k 为测量桥的固定电阻，此值电路成型后为定值。

K0为该电桥参比端的电压分配比例，此值电路成型后应为定值。

200*20;(1)2020800*80;(2)80201400*140;(3)14020R K K AD R R K R K K AD R R K R K K AD R R K ⎡⎤-=⎢⎥+⎣⎦⎡⎤-=⎢⎥+⎣⎦⎡⎤-=⎢⎥+⎣⎦根据三个方程式求出三个未知量来，()()20*20*8014080*80*14020140*140*(2080)20;20*(14080)80*(14020)140*(8020)20*140140*202020140200;1402020;2002020AD R R R AD R R R AD R R R R K R AD AD R AD AD R AD AD R AD R AD R R K R R K K AD AD AD K R K R R K-+-+-=----+--++=-=-+然后再根据此公式的变形求出R?()20*0*;0?*R K K K A R K K K D AD+=-- 其中：AD 为检测到电路中的AD 值，R ？为Pt1000现在电阻值；然后查表求出当前电阻R?对应的温度。

PT100铂热电阻测温实验PT100铂热电阻测温实验一、实验目的1.了解PT100铂热电阻的测温原理；2.掌握PT100铂热电阻的测温方法；3.学会使用数据采集仪进行温度测量。

二、实验原理PT100铂热电阻是一种利用铂金电阻随温度变化的特性来测量温度的传感器。

其基本原理是：在0℃时，PT100铂热电阻的阻值为100Ω，随着温度的升高，其阻值按一定规律增加。

通过测量PT100铂热电阻的阻值，可以推算出相应的温度值。

PT100铂热电阻的阻值与温度之间的关系可以用斯特曼方程表示：R(T) = R0(1 + AT + BT^2 + CT^3(1 - T0))其中，R(T)为温度T时的阻值，R0为0℃时的阻值，A、B、C为斯特曼系数，T0为参考温度（通常为0℃）。

在本实验中，我们只需要知道R0和A的值即可进行温度测量。

根据国际电工委员会（IEC）标准，PT100铂热电阻的R0为100Ω，A 为3.9083×10^-3℃。

三、实验步骤1.将PT100铂热电阻接入数据采集仪的输入通道；2.打开数据采集仪软件，设置采样率和采样时间；3.将数据采集仪与计算机连接，启动数据采集软件；4.将PT100铂热电阻放入恒温槽中，设置恒温槽的温度；5.等待恒温槽温度稳定后，记录数据采集仪显示的温度值；6.重复步骤4和5，改变恒温槽的温度，记录多个温度值；7.将实验数据整理成表格，进行分析和处理。

四、实验结果与分析实验数据如下表所示：根据实验数据，我们可以得出以下结论：1.PT100铂热电阻的测温精度较高，相对误差在±0.5%以内；2.随着温度的升高，PT100铂热电阻的阻值逐渐增大，与斯特曼方程的描述相符；3.数据采集仪能够准确地采集PT100铂热电阻的温度信号，并将其转换为数字量输出。

五、实验总结与体会通过本次实验，我们了解了PT100铂热电阻的测温原理和方法，并掌握了使用数据采集仪进行温度测量的技能。

pt100 查表法程序PT100是一种广泛应用于温度测量的传感器，主要用于工业自动化、实验室测试以及其他需要精确温度控制的领域。

在PT100传感器中，温度与电阻之间存在一种线性关系，通过测量电阻的变化来确定温度。

为了准确地将PT100传感器的电阻值转换为温度值，可以使用查表法。

查表法是一种常见的数据处理方法，通过预先计算并存储温度与电阻之间的对应关系，以便后续的温度测量中进行查询和匹配。

下面是一个使用查表法的PT100温度测量程序的示例：```python# PT100温度查表程序# 定义查表数据table = {100: -200,200: -150,300: -100,400: -50,500: 0,600: 50,# ... 其他温度和电阻的对应关系}# 根据电阻值查找温度def lookup_temperature(resistance):if resistance in table:return table[resistance]else:# 进行线性插值计算lower_resistance = max(key for key in table if key < resistance)higher_resistance = min(key for key in table if key > resistance)lower_temperature = table[lower_resistance]higher_temperature = table[higher_resistance]temperature = lower_temperature + (higher_temperature - lower_temperature) * (resistance - lower_resistance) / (higher_resistance - lower_resistance)return temperature# 测试查表函数resistance = 350temperature = lookup_temperature(resistance)print('电阻值 {} 对应的温度为 {}°C'.format(resistance, temperature))```上述程序中，我们首先定义了一个查表数据（table），其中包含了一些电阻值和对应的温度。

p t100温度传感器测量电路pt100温度传感器测量电路温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在 -200℃至 650℃的范围.本电路选择其工作在 -19℃至500℃范围.整个电路分为两部分,一是传感器前置放大电路,一是单片机 A/D 转换和显示,控制,软件非线性校正等部分.前置放大部分原理图如下:工作原理:传感器的接入非常简单,从系统的 5V 供电端仅仅通过一支 3K92 的电阻就连接到 PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照 PT100 的参数,其在 0℃到 500℃的区间内,电阻值为 100 至280.9Ω，我们按照其串联分压的揭发，使用公式：Vcc/(PT100+3K92）* PT100 = 输出电压（mV），可以计算出其在整百℃时的输出电压，见下面的表格：温度℃PT100 阻值Ω传感两端电压 mV0100.00124.381100.39124.850119.40147.79100138.51170.64150157.33192.93200175.86214.68250194.10235.90单片机的 10 位 A/D 在满度量程下，最大显示为 1023 字，为了得到 PT100 传感器输出电压在显示 500 字时的单片机 A/D 转换输入电压，必须对传感器的原始输出电压进行放大，计算公式为：(500/1023 * Vcc)/传感器两端电压( mV/℃ ) ，（Vcc＝系统供电＝5V），可以得到放大倍数为 10.466 。

关于放大倍数的说明：有热心的用户朋友询问，按照 (500/1023 * Vcc)/传感器两端电压不能得到 10.466 的结果，而是得到 11.635的结果。

实际上，500 个字的理想值是无法靠电路本身自然得到的，自然得到的数字仅仅为 450 个字，因此，公式中的 500℃在实际计算时的取值是 450 而不是 500 。

温度传感器PT100的应用温度传感器PT100的应用使用温度传感器为PT100,这是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在-200℃至650℃的范围.本电路选择其工作在-19℃至500℃范围.整个电路分为两部分,一是传感器前置放大电路,一是单片机A/D转换和显示,控制,软件非线性校正等部分.前置放大部分原理图如下:工作原理:传感器的接入非常简单,从系统的5V供电端仅仅通过一支3K92的电阻就连接到PT100了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照PT100的参数,其在0℃到500℃的区间内,电阻值为100至280.9Ω，我们按照其串联分压的揭发，使用公式：Vcc/(PT100+3K92）*PT100=输出电压（mV），可以计算出其在整百℃时的输出电压，见下面的表格：[1**********]0229.72247.09264.18280.98276.79296.48315.69334.42单片机的10位A/D在满度量程下，最大显示为1023字，为了得到PT100传感器输出电压在显示500字时的单片机A/D转换输入电压，必须对传感器的原始输出电压进行放大，计算公式为：(500/1023*Vcc)/传感器两端电压(mV/℃)，（Vcc＝系统供电＝5V），可以得到放大倍数为10.466。

关于放大倍数的说明：有热心的用户朋友询问，按照(500/1023*Vcc)/传感器两端电压不能得到10.466的结果，而是得到11.635的结果。

实际上，500个字的理想值是无法靠电路本身自然得到的，自然得到的数字仅仅为450个字，因此，公式中的500℃在实际计算时的取值是450而不是500。

450/1023*5/(0.33442-0.12438)≈10.47。

其实，计算的方法有多种，关键是要按照传感器的mV/℃为依据而不是以被测温度值为依据，我们看看加上非线性校正系数：10.47*1.1117=11.639499，这样，热心朋友的计算结果就吻合了。

PT100铂热电阻测温实验(预习报告)一、实验原理1.铂热电阻工作原理铂热电阻的电阻值可以随温度而上升，因而可以用来测量温度。

铂电阻用来测量温度有很多其它金属所无法比拟的优点：温度和电阻的关系接近于线性关系，偏差极小，且性质稳定，不随时间和化学环境的变化而有明显的变化，可靠性好，热响应时间短。

PT100铂热电阻是指该电阻在0摄氏度的时候电阻值为100欧。

2.实验设计电路目前使用铂热电阻测量温度的主要方法有电桥式和恒流源式，目前用于气象温度测量的主要是恒流源式的方法。

因为本实验的目的主要在于探究铂电阻在测温中的应用，所以在这里我把两种方案都讨论一下。

首先是恒流源式的铂电阻测温电路，其基本原理如图1所示图1恒流源式铂电阻测温电路恒流源与铂电阻组成电流回路，放大器和铂电阻组成电压回路。

电流回路中的电流是恒定的，当铂电阻的电阻值随温度发生变化时，其两端的电压会发生相应的变化，放大器是输入阻抗极大的集成电路，因此电压回路中的电流极小，铂电阻两端的电压可以经过很长的导线传输而几乎没有损失，消除了导线电阻的影响，放大器的输出经过A/D转换器即可转换为相应的数字信号。

在这种检测电路中，对恒流源以及A/D转换电路参考电压的准确度和稳定性要求比较高，会给最后的温度测量带来一定的误差。

如图2 所示为我设计的恒流源图2我设计的恒流源1该恒流源输出可调，可以控制测量系统的灵敏度，输入输出关系为I out =V in −0.7R 1推导过程：由于运算放大器处于深度负反馈状态，所以有Vin=V1，三极管上压降大约为0.7V ，所以V2=Vin -0.7，由此流过电阻的电流为I e =V in −0.7R 1由于三极管的射极电流和集电极电流大致相等，所以有I out ≈I e =V in −0.7R 1上图所示的电路中输入电压在10V 的时候，输出电流为5mA 。

虽然上图中所示电路较为精确，不过因为输出没有接地，所以电压是浮空的。

PT100如何测温，信号如何处理，如何接线
PT100是正温度系数的热敏电阻，线性度⽐较好可以⽤来连续测温，下⾯介绍PT100的测温原理和接线⽅式。

1.什么是PT100
PT100是铂电阻，随着温度的升⾼电阻增⼤，并且基本呈线性⽅式，很适合⽤作连续测温，所
以很多⼯业⽤温度传感器都是⽤PT100来实现的。

这⾥的100是指铂电阻的阻值在0℃时为
100Ω。

相应的PTT1000是指，在0℃时电阻值为1000Ω。

2.PT100的测温原理和调理⽅式
在使⽤PT100测温时，通常⽤惠斯通电桥来实现。

即利⽤三个定值电阻和PT100组成惠斯通电桥，当温度发⽣变化时导致PT100阻值发⽣变化，从⽽使电阻两端的压差发⽣变化。

后端处理电路以AD620/AD623查分运放为例，通过调节电阻R51可以设置查分运放的放⼤倍数，信号经过调理后可以进⼊单⽚机进⾏AD采样。

如下的电路，是我应经成熟应⽤的，产品已
经量产多年，⽐较稳定，⼤家可以参考。

3.PT100的接线⽅式
PT100的接线⽅式有四线制、三线制、两线制，在采样精度要求不是⾮常精确的情况下，三线
制⽤的⽐较多。

如下图所⽰，是PT100的三线制和两线制的接线⽅法。

其实从图上可以看出，接线类似，在接线时注意要把电阻接⼊采样端。

pt100 温度校准方法（实用版4篇）目录（篇1）I.引言A.介绍本次任务的目的和要求B.解释中文知识类写作助理的作用和任务II.温度校准方法的基础知识A.介绍PT100温度传感器的工作原理B.解释校准温度的概念和原理C.描述PT100温度传感器的校准曲线III.温度校准方法的具体步骤A.介绍校准前的准备工作B.详细介绍校准的步骤和方法C.解释校准后的数据处理和结果分析IV.温度校准方法的实际应用A.举例说明PT100温度传感器在工业、医疗、军事等领域的应用B.解释校准方法在提高测量精度和稳定性方面的作用C.讨论校准方法在实际应用中的局限性V.结论A.总结本次任务的主要内容和收获B.强调中文知识类写作助理在知识传播和学术研究中的作用C.鼓励读者在实际应用中探索和应用温度校准方法正文（篇1）PT100温度校准方法是一种用于校准PT100温度传感器的技术。

PT100是一种常用的热电阻传感器，用于测量温度。

在校准过程中，需要使用一个已知温度的恒温槽和一个PT100温度传感器，通过改变恒温槽的温度，使PT100的温度与恒温槽的温度一致。

在校准曲线上，可以找到每个温度点对应的电阻值，从而得到PT100的温度值。

在进行温度校准之前，需要准备好相应的设备和材料，包括PT100温度传感器、恒温槽、电阻箱、万用表等。

在校准过程中，需要按照以下步骤进行：1.将PT100温度传感器连接到万用表上，并记录下初始电阻值。

2.将恒温槽的温度调整到初始值，并将恒温槽连接到电阻箱上。

3.将电阻箱的电阻值调整到初始值，使恒温槽的温度达到预设值。

4.将恒温槽的温度调整到目标值，并记录下此时的电阻值。

5.将恒温槽的温度调整到下一个目标值，重复以上步骤，直到达到所需的温度范围。

6.将记录下的电阻值输入到计算机中进行数据处理和计算，得到PT100的温度值。

7.进行多次校准实验，并对实验结果进行对比和分析。

在校准后的数据处理和结果分析过程中，需要根据实际情况进行数据分析和处理。

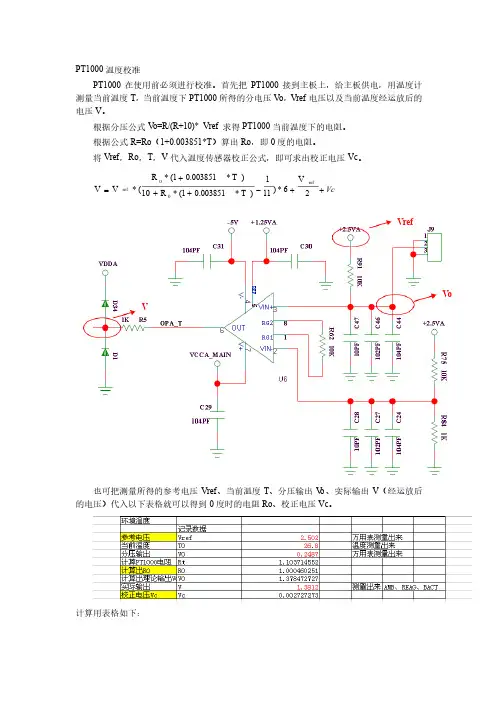

PT1000温度校准温度校准
PT1000在使用前必须进行校准。

首先把PT1000接到主板上，给主板供电，用温度计测量当前温度T ，当前温度下PT1000所得的分电压V o ，Vref 电压以及当前温度经运放后的电压V 。

根据分压公式V o=R/(R+10)* Vref 求得PT1000当前温度下的电阻。

当前温度下的电阻。

根据公式R=Ro （1+0.003851*T ）算出Ro ，即0度的电阻。

度的电阻。

将Vref ，Ro ，T ，V 代入温度传感器校正公式，即可求出校正电压Vc 。

Vc ++-+++=2 V 6*)111)T * 0.0038511(*R 10)T * 0.0038511(*R (* V V ref
00ref
也可把测量所得的参考电压Vref 、当前温度T 、分压输出V
o 、实际输出V （经运放后的电压）代入以下表格就可以得到0度时的电阻Ro 、校正电压Vc。

计算用表格如下：计算用表格如下：
Vref 
V o 
V 
PT60
PT1000温度传感器校正
配置到主板上。

然后将Vref，Ro，Vc配置到主板上。

pt100热电阻怎么设置量程，是0-200度还是-250度？PT100热电阻怎么设置量程，是0~200度，还是-250度?答；PT100热电阻不存在怎么设置量程的说法。

它只是一种采集检测元件。

它工作时必须配备辅助5V~24ⅤDC直流单电源，利用惠斯登电桥原理，将随线性规律变化的电信号送入集成运放块，或隔离变送器中，至单片芯片进行处理，来真实反映被测物体温度值。

由温控器发出相应的指令，控制其被控物体的温度。

常用的PT100热电阻，分为二线、三线、四线制。

从它的分度表来看，它的测量范围较大，可以从零下-200℃~+600℃。

所谓PT100，实际上是指它在标准0℃时的电阻值为100Ω（欧姆）。

而且它随温度零下时，其电阻值呈现逐步减小。

在-200℃时的电阻值约为18.5Ω。

而它在温度从0℃时上升时，其电阻值是往大跑得。

例如当温度上升50℃时，它的电阻值约为119Ω（欧姆）。

100℃时其电阻值约为138Ω（欧姆）。

200℃时其阻值约为176Ω（欧姆），600℃时其阻值约为313Ω（欧姆）。

由上述可知，PT100热电阻有很大的动态范围和线性变化的阻值规律，把它配给许多类型的温度控制器，来实现温度采集和控制，效果良好。

因此它广泛应用于医疗、电机制造、冷库冷藏、工业工控、温度计算、电桥阻值计算等等高精温度设备，应用范围十分广泛。

下面是PT100热电阻与XMT62X系列智能自整定PlD工业调节器，匹配控制的实图。

xMT62温控器，是一种可以驳接多种热电偶（T型、R型、J型、WRe3~WRe25、B型、S型、K型、E型）和两种电阻的（PT100、Cu50），比较好使用的温控器。

提主问，PT100热电阻只能在温控器上来设置量程。

xMT62仪表完全能满足PT100的-200℃~+600℃的要求。

这种XMT62仪表采用微电脑芯片及技术，仅需通过面板四个多功能按键设定，便可以轻松使仪表与各类传感器、变送器等配套使用。

而且此仪表采用智能PlD控制算法，可以更精确控制和检测物体温度。

黄山学院课程设计说明书专业：自动化班级：卓越班姓名：周振指导老师：钱庆文老师成绩：2014年6月7日课程设计任务书第一章绪论：设计一个Pt100温度传感器采集电路，温度范围从-20到600度，精确到0.1度。

pt100是铂热电阻，它的阻值跟温度的变化成正比。

PT100的阻值与温度变化关系为：当PT100温度为0℃时它的阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。

它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的阻值会随着温度上升而成匀速增长的。

通过Pt的温度特性来根据采集信号的变化来测得温度。

第二章电路的的方框图：温度变化电阻变化电压变化信号放大AD采集数字滤波还原为温度显示温度第三章单元电路设计、参数计算和器件的选择：3)关于PT100系统的一些简单数值估计PT100温度传感器是一种以铂(Pt)做成的电阻式温度传感器，属于正电阻系数,由于它的电阻—温度关系的线性度非常好，如上图所示，看起来非常接近于直线。

因此在测量较小范围内其电阻和温度变化的关系式如下：R=Ro(1+αT) 其中α=0.00392, Ro为100Ω(在0℃的电阻值),T为华氏温度。

但是对于此次课程设计，这个精度显然不够。

又找到了以下关系表达式子。

其电阻阻值与温度的关系可以近似用下式表示：在0～600℃范围内：Rt =Ro(1+At+Bt2)在-20～0℃范围内：Rt =Ro(1+At+Bt2+C(t-100)t3)式中A、B、C 为常数，A=3.96847×10-3；B=-5.847×10-7；C=-4.22×10-12；所以这次课程设计的最高电阻值约为R H=R0 (1+At+Bt2)=100（1+3.96847×10-3*600+-5.847×10-7*600*600）≈314.059Ω最低电阻值约为=R0 (1+At+Bt2+C(t-100)t3)RL=100（1+3.96847×10-3*-20+-5.847×10-7*-20*-20+-4.22×10-12）≈92.16Ω约跨度R H -R L=222Ω其中跨温度620 ℃，采样精度0.1也就意味着差不多6200个采样点,每个采样点平均分摊0.0358Ω的电阻。

（1）测温电路部分测温环节电路输出的电压范围为0.3-3.3V。

下图是我设计的测温环节电路图。

选用PT1000（PT1000阻值变化幅度大，测温的灵敏度较PT100高一些；PT100更适合大范围测温）。

电桥电压为TL431产生的基准电压4V。

或者用REF3140产生一个稳定的4.096V作为电桥的输入电压。

R1和R2作为电桥的两臂，考虑到流过PT1000的电流不超过0.5mA，选择R1和R2阻值为7.5K。

电桥输入送到由OP07组成的差动放大电路中。

经过放大后电压输出送到STM32的AD采样端口。

由电桥平衡的计算公式可以算出，R3+R4=984.4欧，取值985欧；差动放大电路放大倍数为45.13倍，取值45倍。

此时根据选取的参数可以算出：在0摄氏度时：输出电压为287.366mV；15摄氏度时，输出电压为1.399V；40摄氏度时，输出电压为3.207V。

图1 测温部分电路图（2）温控部分TEC驱动芯片采用BTS7960电机驱动芯片。

BTS7960持续的漏极电流高达40A，能允许PWM的频率从0Hz到25kHz之间任意变化。

驱动电流可直接由输入逻辑电平控制。

输入INH和IN引脚的电平在1.75V以上就可以识别为高电平，1.4V以下就可以识别为低电平；可以用STM32单片机直接驱动。

其电平特性如图2所示。

图2 BTS7960电平特性本身BTS7960可以组成半桥驱动电路，在实际应用中，我将两片BTS7960组成全桥驱动电路。

可以实现对流通TEC电流的方向控制，即可以实现TEC制冷，也可以使TEC进行加热。

实际电路图如图3所示。

图3 TEC驱动电路PWM1接单片机定时器的PWM输出端口，进行占空比的调节。

CONTROL接单片机普通IO口，对BTS7960进行工作和休眠两种状态的控制（当设定为低电平进入睡眠状态）。

DIR接单片机普通IO口，控制流通TEC的电流方向。

当IN 输入为1时,高端MOSFET开通,低端MOS-FET关断,反之则高端关断低端开通。

多路温度控制器说明书一、功能概述采用高性能单片监控芯片为核心，确保了产品测控的精确性、稳定性。

是一款高精密度、高集成性的控制器。

该产品可以同时配接多路传感器，可以同时对一个环境进行多重控制，或独立监测、控制多个环境的温度。

产品分为4路温度控制；8路温度控制；12路温度控制。

可以分别数字显示12路（最多12路）环境测量的温度值。

产品带有独立的自整定模式和独立的PID参数，且具有计算机通讯功能。

二、机种构成及规格1、面板说明a、显示框（4位数字）：显示测温点温度。

b、PRG键：设定选择。

连续按3秒：进入或退出设定模式。

c: SET键：设置/移位键。

连续按1.5秒：进入或退出设置状态点动按键：移动设定数据位置。

d、点动∧和∨键（增/减）键。

按一次，设定时间数据增/减“1”若按下不放，则连续增/减。

2、技术参数表二、控制器接线方式三、控制器外形及按装尺寸可以采用平底导轨或螺栓固定方式安装。

四、程序设定表程序序号功能设定数值说明Cd00 PID自整定设定101~112 按顺序1-12路分别自整定Cd01-12 1-12路温度设定0-999.9度按顺序分别设定温度Cd13 温度超偏差 5.0度超过5度报警Cd14 Pid工作范围30.0 范围外输出为100%Cd15 温度超偏差停机 2.0度Cd16Cd17 积分范围10.0度Cd20 开机PID 0-100 输出功率设定Cd21 显示最小值0 0-11 显示实际温度12-23显示设定温度Cd22 显示最大值23Cd23 循环显示时间 3.0秒循环显示12路温度Cd24 温度显示方式0 带一位小数1 不带小数Cd27 比例系数36 群体修改比例系数Cd0=5 Cd28 积分时间80s 群体修改积分时间Cd0=5 Cd29 微分时间10s 群体修改微分时间Cd0=5 Cd31-Cd66 PID使用Cd31 比例系数1 36Cd32 积分时间1 80sCd33 微分时间1 10sCd34 比例系数2 36Cd35 积分时间2 80sCd36 微分时间2 10sCd37 比例系数3 36Cd38 积分时间3 80sCd39 微分时间3 10sCd40 比例系数4 36Cd41 积分时间4 80s五、故障报警：CD13 温度超偏差功能，温度控制器输出端Y12报警输出。

pt100测温电路(经典测温范围)pt100 测温电路(经典测温范围):温度传感器PT100，可以工作在-200 度到650 度的范围。

整个电路分为两部分，一是传感器前置放大电路，一是单片机AD 转换和显示控制软件非线性校正等部分。

传感器前置放大电路：后级单片机的电路原理图：PT100 计算公式PT100 计算公式热电阻是中低温区最常用的一种温度检测器,它主要特点就是测量精度高,性能稳定.下面的是在单片机程序中我自己使用计算公式: 一:相关资料中给出的公式: 1. 铂热电阻的温度特性.在0~850℃范围内Rt=R0(1+At+Bt2) 在-200~0℃范围内Rt=R0[1+At+Bt2+C(t-100)t3] 式中A,B,C 的系数各为:A=3.90802 乘以103℃-1 B=-5.802 乘以107℃-2 C=-4.27350 乘以1012℃-4 2. 铜热电阻的温度特性:在-50~150℃范围内Rt=R0[1+At+Bt2+Ct3] A=4.28899 乘以103℃1 B=-2.133 乘以107℃2 C=1.233 乘以109℃3 二,程序中我自己使用的计算公式: 2.温度测量技术(PT100): 当T 0 RT=Rt 当T 420 RT= Rt+ Rt2*2.15805393*10-6 当0T 420 RT= Rt*[1+(R420-Rt)*3.301723797*10-7]+ Rt2*2.15805393*10-6 相关系数及说明: RT 为对应与温度的线形值,其结果等效于显示温度值Rt 为实际测量的阻抗值,其值是已经减去100(电桥差放的参考值)的值对应的16 进制值: 3.301723797*10-7 = B142h * 237 2.15805393*10-6 = 90D3h * 234 R420 = (25390-10000)*2.517082601*128 = 4BA8F3h(4958451.35736192) 其中这里的结果都是已经乘100 的值,在显示的时候应该先处理. 三:温度测量技术(CU50): RT=Rt(1+at) RT 和Rt 分别为温度为T℃和0℃时候的阻抗值. a 为铜电阻的温度系数.一般取4.25 乘以103/℃~4.28乘以103/℃tips:感谢大家的阅读，本文由我司收集整编。

word某某学院课程设计说明书专业：自动化班级：卓越班某某：周振指导教师：钱庆文老师成绩：2014年6月7日课程设计任务书第一章绪论：设计一个Pt100温度传感器采集电路，温度X围从-20到600度，准确到0.1度。

pt100是铂热电阻，它的阻值跟温度的变化成正比。

PT100的阻值与温度变化关系为：当PT100温度为0℃时它的阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。

它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的阻值会随着温度上升而成匀速增长的。

通过Pt的温度特性来根据采集信号的变化来测得温度。

第二章电路的的方框图：温度变电阻变电压信号AD数字滤复原为显示温第三章单元电路设计、参数计算和器件的选择：3)关于PT100系统的一些简单数值估计PT100温度传感器是一种以铂(Pt)做成的电阻式温度传感器，属于正电阻系数,由于它的电阻—温度关系的线性度非常好，如上图所示，看起来非常接近于直线。

因此在测量较小X围内其电阻和温度变化的关系式如下：R=Ro(1+αT) 其中α=0.00392, Ro为100Ω(在0℃的电阻值),T为华氏温度。

但是对于此次课程设计，这个精度显然不够。

又找到了以下关系表达式子。

其电阻阻值与温度的关系可以近似用下式表示：在0～600℃X围内：Rt =Ro(1+At+Bt2)在-20～0℃X围内：Rt =Ro(1+At+Bt2+C(t-100)t3)式中A、B、C 为常数，×10-3；×10-7；×10-12；所以这次课程设计的最高电阻值约为RH=R0 (1+At+Bt2)××10-7*600*600〕≈Ω最低电阻值约为RL=R0 (1+At+Bt2+C(t-100)t3)×××10-12〕≈Ω约跨度RH -RL=222Ω其中跨温度620 ℃Ω的电阻。

通过查阅PT100的使用说明得知，PT100的工作电流理应不超过1mA,所以两端电压值的变化量需要被检测出来的最大分辨率应该是Ω6200个采样点需要13位二进制来表示，所以AD转换器需要分辨率13位以上，一般取16位AD转换芯片就好了。

PT100的高精度测温方法摘要：本文介绍了铂热电阻 Pt100的特性和采用 Pt100测量温度的一般原理，重点论述了提高Pt100测量精度的 3种方法：1.导线电阻补偿；2.数字滤波减少随机误差；3.插值算法校正传感器的非线性。

本方案分利用了单片机的数据处理能力，实现 -200-650℃范围内温度的高精度测量。

QQ790244909 淘宝店铺：华龙电子直销1.引言在工业生产过程中，温度一直都是一个很重要的物理参数，温度的检测和控制直接和安全生产、产品质量、生产效率、节约能源等重大技术经济指标相联系，因此在国民经济的各个领域中都受到了人们的普遍重视。

温度检测类仪表作为温度测量工具，也因此得到广泛应用。

由于传统的温度测量仪器响应慢、精度低、可靠性差、效率低下，已经不能适应高速发展的现代化工业。

随着传感器技术和电子测量技术的迅猛发展，以单片机为主的嵌入式系统已广泛应用于工业现场，新型的电子测温仪器不仅操作简单，而且精度比传统仪器有很大提高。

目前在工业生产现场使用最广泛的温度传感器主要有热电偶和热电阻，例如铂热电阻 Pt100就是使用最广泛的传感器之一。

2. Pt100的特性铂电阻是用很细的铂丝 (Ф0.03～0.07mm)绕在云母支架上制成，是国际公认的高精度测温标准传感器。

因为铂电阻在氧化性介质中，甚至高温下其物理、化学性质都非常稳定，因此它具有精度高、稳定性好、性能可靠的特点。

因此铂电阻在中温 (-200～650℃)范围内得到广泛应用。

目前市场上已有用金属铂制作成的标准测温热电阻，如Pt100、Pt500、Pt1000等。

它的电阻—温度关系的线性度非常好，如图 1所示是其电阻—温度关系曲线，在 -200～650℃温度范围内线性度已经非常接近直线。

铂电阻阻值与温度的关系可以近似用下式表示[1]：在 0～650℃范围内： Rt =R0 (1+At+Bt2)在-190～0℃范围内： Rt =R0 (1+At+Bt2+C(t-100)t3)式中 A、B、C为常数，A=3.96847×10-3；B=-5.847×10-7；C=-4.22×10-12；图 1 Pt100的电阻—温度关系曲线Rt为温度为 t时的电阻值； R0为温度为 0℃时的电阻值，以Pt100为例，这种型号的铂热电阻， R0就等于 100Ω，即环境温度等于 0度的时候， Pt100的阻值就是 100Ω。

热电阻Pt100测温电路铂电阻温度传感器是利用其电阻和温度成一定函数关系而制成的温度传感器,由于其测量准确度高、测量范围大、复现性和稳定性好等,被广泛用于中温(-200℃～650℃)范围的温度测量中。

PT100是一种广泛应用的测温元件，在-50~600℃℃范围内具有其他任何温度传感器无可比拟的优势，包括高精度、稳定性好、抗干扰能力强等。

由于铂电阻的电阻值与温度成非线性关系，所以需要进行非线性校正。

校正分为模拟电路校正和微处理器数字化校正，模拟校正有很多现成的电路，其精度不高且易受温漂等干扰因素影响，数字化校正则需要在微处理系统中使用，将Pt电阻的电阻值和温度对应起来后存入EEPROM中，根据电路中实测的AD值以查表方式计算相应温度值。

常用的Pt电阻接法有三线制和两线制，其中三线制接法的优点是将PT100的两侧相等的的导线长度分别加在两侧的桥臂上，使得导线电阻得以消除。

常用的采样电路有两种：一为桥式测温电路，一为恒流源式测温电路。

其中图1为三线制桥式测温电路，图2为两线制桥式测温电路，图3为恒流源式测温电路。

下面分别对桥式电路和恒流源式电路的原理在设计过程中应注意事项进行说明（注：这两个电路本人均有采用及试验，证明可行）一、桥式测温电路桥式测温的典型应用电路如图1所示（图1和图2均为桥式电路，分别画出来是为了说明两线制接法和三线制接法的区别）。

测温原理：电路采用TL431和电位器VR1调节产生4.096V的参考电源；采用R1、R2、VR2、Pt100构成测量电桥（其中R1＝R2，VR2为100Ω精密电阻），以下内容回复可见当Pt100的电阻值和VR2的电阻值不相等时，电桥输出一个mV级的压差信号，这个压差信号经过运放LM324放大后输出期望大小的电压信号，该信号可直接连AD转换芯片。

差动放大电路中R3＝R4、R5＝R6、放大倍数＝R5/R3，运放采用单一5V供电。

设计及调试注意点：1. 同幅度调整R1和R2的电阻值可以改变电桥输出的压差大小；2. 改变R5/R3的比值即可改变电压信号的放大倍数，以便满足设计者对温度范围的要求3. 放大电路必须接成负反馈方式，否则放大电路不能正常工作4. VR2也可为电位器，调节电位器阻值大小可以改变温度的零点设定，例如Pt100的零点温度为0℃，即0℃时电阻为100Ω，当电位器阻值调至109.885Ω时，温度的零点就被设定在了25℃。
