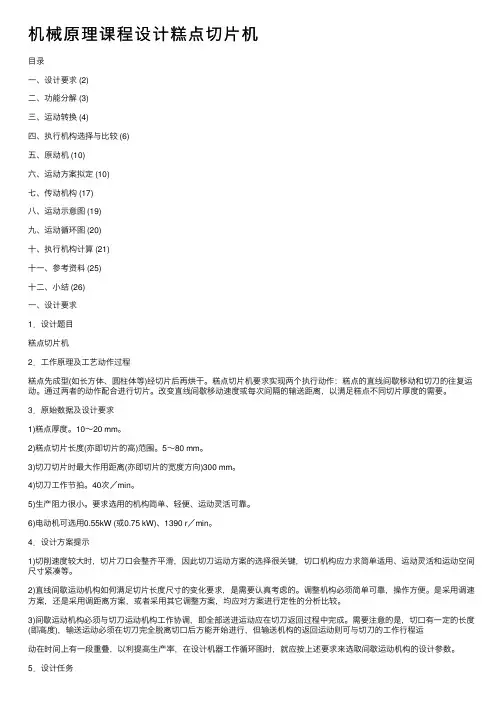

机械原理课程设计糕点切⽚机⽬录⼀、设计要求 (2)⼆、功能分解 (3)三、运动转换 (4)四、执⾏机构选择与⽐较 (6)五、原动机 (10)六、运动⽅案拟定 (10)七、传动机构 (17)⼋、运动⽰意图 (19)九、运动循环图 (20)⼗、执⾏机构计算 (21)⼗⼀、参考资料 (25)⼗⼆、⼩结 (26)⼀、设计要求1．设计题⽬糕点切⽚机2．⼯作原理及⼯艺动作过程糕点先成型(如长⽅体、圆柱体等)经切⽚后再烘⼲。
糕点切⽚机要求实现两个执⾏动作：糕点的直线间歇移动和切⼑的往复运动。
通过两者的动作配合进⾏切⽚。
改变直线间歇移动速度或每次间隔的输送距离，以满⾜糕点不同切⽚厚度的需要。
3．原始数据及设计要求1)糕点厚度。
10～20 mm。
2)糕点切⽚长度(亦即切⽚的⾼)范围。
5～80 mm。
3)切⼑切⽚时最⼤作⽤距离(亦即切⽚的宽度⽅向)300 mm。
4)切⼑⼯作节拍。
40次／min。
5)⽣产阻⼒很⼩。
要求选⽤的机构简单、轻便、运动灵活可靠。
6)电动机可选⽤0.55kW (或0.75 kW)、1390 r／min。
4．设计⽅案提⽰1)切削速度较⼤时，切⽚⼑⼝会整齐平滑，因此切⼑运动⽅案的选择很关键，切⼝机构应⼒求简单适⽤、运动灵活和运动空间尺⼨紧凑等。
2)直线间歇运动机构如何满⾜切⽚长度尺⼨的变化要求，是需要认真考虑的。
调整机构必须简单可靠，操作⽅便。
是采⽤调速⽅案，还是采⽤调距离⽅案，或者采⽤其它调整⽅案，均应对⽅案进⾏定性的分析⽐较。
3)间歇运动机构必须与切⼑运动机构⼯作协调，即全部送进运动应在切⼑返回过程中完成。
需要注意的是，切⼝有⼀定的长度(即⾼度)，输送运动必须在切⼑完全脱离切⼝后⽅能开始进⾏，但输送机构的返回运动则可与切⼑的⼯作⾏程运动在时间上有⼀段重叠，以利提⾼⽣产率，在设计机器⼯作循环图时，就应按上述要求来选取间歇运动机构的设计参数。
5．设计任务1)根据⼯艺动作顺序和协调要求拟定运动循环图；2)进⾏间歇运动机构和切⼝机构的选型，实现上述动作要求；3)机械运动⽅案的评定和选择；4)根据选定的原动机和执⾏机构的运动参数拟定机械传动⽅案；5)画出机械运动⽅案简图(机械运动⽰意图)；6)对机械传动系统和执⾏机构进⾏尺度设计。
《机械原理课程设计》糕点切片机1.摘要糕点切片机作为一种重要的食品加工设备，在食品工业中发挥着举足轻重的作用。
它能够快速、均匀地将糕点切分成等份或不等份，提高生产效率，并保证产品质量。
本文将深入探讨糕点切片机设计背景，从市场需求、技术发展、类型与特点、典型案例、挑战与对策以及未来发展趋势等方面展开分析。
2.设计原理糕点先成型（如长方体、圆柱体等）经切片后再烘干。
糕点切片机要求实现两个执行动作：糕点的直线间歇移动和切刀的往复移动。
通过两者的动作配合进行切片。
改变直线间歇移动速度或每次间隔的输送距离，以满足糕点不同切片厚度的需要。
2.1设计要求（1）糕点厚度：10~20mm。
（2）糕点切片长度（亦即切片的高）范围：5~80mm。
（3）切刀切片时最大作用距离（亦即切片的的宽度方向）：300mm。
（4）切片工作节拍；30r/min。
（5）生产阻力很小，要求选用的机构简单、轻便、运动灵活可靠。
（6）电动机可选用0.55kw（或0.75kw），1450r/min。
3. 工作原理和工艺动作分解根据工艺过程，机构应具有一个电动机和两个执行构件（一个输送履带和一把切刀）。
两个执行构件的运动形式如下所示：（1）送料：要求输送履带沿着水平方向做间歇的直线移动，将待加工的糕点送至预定的位置进行加工。
（2）切片：要求切刀是安装在铅垂方向运动的活动构件上，随着构件的往复运动而运动，将位于加工位置上的原料快速切削以使切片刀口整齐平滑。
因此，糕点切片机设计主要集中于间歇机构和往复运动机构的设计。
4.根据工艺动作和协调要求拟定运动循环图糕点切片机要求实现两个执行动作：糕点的直线间歇运动和切刀的往复运动。
工艺动作顺序：电机启动后，进行糕点的送进运动，同时切片铅垂向下运动，当送进停止（糕点停止）后，切刀切割糕点，切割完成（切刀退出糕点）后，切割完毕后，完成一次循环。
表1.运动循环图5.糕点切片机的功能分析实现糕点切片机运动的机构应有下面几种基本功能：①在输送履带送料时，切刀不能接触到待加工的糕点②进行切片时，输送履带必须是静止不动的③输送履带的运动要具有间歇性④切刀的运动要具有往复性⑤输送履带与切刀要能够实现联合运动6. 机构的选型表2.执行机构形态学矩阵根据表2所示的两个执行机构形态学矩阵，可以求出糕点切片机的机械运动方案数为： N=4*2=8 7.机械传动系统的速比i 总=n 电机/n 执行主轴=1450/30=145/3所以，机械传动系统的第一级采用带传动，减速为240r/min ，起速比为145/24；第二级采用直齿圆柱齿轮传动，减速为30r/min，其传动比为8。
机械原理课程设计之糕点切片机糕点切片机是一种常见的机械设备，用于将糕点均匀切片，以满足人们对糕点美观和口感的需求。
本文将详细介绍糕点切片机的设计原理、结构和工作过程，并分析其性能参数和优化方向。
一、设计原理糕点切片机的设计原理基于机械原理中的运动学和动力学原理。
其主要原理是通过机电驱动刀片进行旋转或者往复运动，使刀片与糕点接触并切割糕点，最终实现糕点切片的目的。
二、结构设计1. 机架：糕点切片机的机架是整个设备的基础支撑结构，通常采用钢材焊接而成，具有足够的强度和刚性。
2. 传动系统：糕点切片机的传动系统包括机电、减速器、传动轴等部件，通过传动装置将机电的动力传递给刀片，实现切割糕点的动作。
3. 刀片装置：刀片装置是糕点切片机的核心部件，通常由刀片、刀架和刀片调节机构组成。
刀片采用优质不锈钢材料制成，具有良好的切割性能和耐磨性。
三、工作过程1. 准备工作：将糕点放置在切片机的工作台上，并调整刀片的位置和切割厚度。
2. 启动设备：打开电源开关，启动机电，使刀片开始旋转或者往复运动。
3. 切割糕点：将糕点放置在刀片下方，通过工作台的挪移或者刀片的下压，使刀片与糕点接触并切割糕点。
4. 采集切片：切割后的糕点会自动滑落到采集盘或者输送带上，方便采集和包装。
四、性能参数1. 切割厚度：糕点切片机的切割厚度通常可调节，普通在1mm至20mm之间，以满足不同糕点的需求。
2. 切割速度：糕点切片机的切割速度取决于机电的转速和刀片的形状，普通在100片/分钟至500片/分钟之间。
3. 切片质量：糕点切片机的切片质量主要取决于刀片的锋利度和切割动作的稳定性，切片应具有均匀、整齐的外观。
五、优化方向1. 刀片材料和刀片形状的优化：选择更加耐磨的刀片材料，优化刀片的形状和刃口，提高切割效率和切片质量。
2. 切割厚度的调节范围扩大：增加切割厚度的调节范围，以满足不同糕点的需求。
3. 自动化控制系统的改进：引入自动化控制系统，实现切片机的自动化操作，提高生产效率和产品质量。
机械原理课程设计--糕点切片机
.
糕点切片机是一种使用机械工程原理制造而成的配置有传动系统、控制系统、切刃及定位装置的机械设备，用以切割糕点或其他的食物如果面包、面食、面饼等物品。
它的特点是能快速保持高度准确的切割形状，即使在不同材料的不同厚度方面也不落下精度。
本次糕点切片机课程设计的目的是设计出一台能够准确而高效地完成切割任务的糕点切片机。
为此，设计中考虑到了包括传动系统、控制系统、切刃及定位装置等部件的设计以及机械设备的稳定性检验等。
第一，设计已知传动系统布局，采用链传动将电机能量转换为传动装置的能量，分为主传动和从传动，将电动机传递给控制轮，并对被传动部件进行控制，达到快慢转动理想效果。
其次，设计已知控制系统，采用硬体控制与软体控制配合的方式进行高效切割，软体控制主要包括驱动板设计及软件编程，满足不同请求顾客订单的需求，达到智能化控制要求。
设备设有安全锁，在设备开机运行过程中，安全锁能够及时捕获异常状态，及时停止机器可能带来的危险。
随后，设计已知切刃，采用高硬度钢制淬火处理后的刃具，使均匀的力量准确的射入物体的表面，实现物体的切割，提高了质量和安全等指标。
最后，设计已知定位装置，实现对物体的定位功能，精准调整物体被切割部位，减少误差和失误，提高工作效率，保证了切割品质。
综上所述，本次课程设计的糕点切片机，综合考虑了机械原理的不同方面的设计和试验，努力达到高效切割的最终效果，从而提升生产效率，增加经济效益。
