附件3：电流互感器的核算方法参数选择计算本文所列计算方法为典型方法，为方便表述，本文数据均按下表所列参数为例进行计算。
项目名称代号参数备注额定电流比Kn600/5额定二次电流Isn5A额定二次负载视在功率Sbn30VA(变比：600/5)50VA（变比：1200/5）不同二次绕组抽头对应的视在功率不同。
额定二次负载电阻Rbn1.2Ω二次负载电阻Rb0.38Ω二次绕组电阻Rct0.45Ω准确级10准确限值系数Kalf15实测拐点电动势Ek130V(变比：600/5)260V(变比：1200/5)不同二次绕组抽头对应的拐点电动势不同。
最大短路电流Iscmax10000A一、电流互感器（以下简称CT）额定二次极限电动势校核（用于核算CT是否满足铭牌保证值）1、计算二次极限电动势：Es1=KalfIsn（Rct+Rbn）=15×5×（0.45+1.2）=123.75V参数说明：（1）Es1：CT额定二次极限电动势（稳态）；（2）Kalf：准确限制值系数；（3）Isn：额定二次电流；（4）Rct：二次绕组电阻，当有实测值时取实测值，无实测值时按下述方法取典型内阻值：5A产品：1～1500A/5 A产品0.5Ω1500～4000A/5 A产品 1.0Ω1A产品：1～1500A/1A产品6Ω1500～4000A/1 A产品15Ω当通过改变CT二次绕组接线方式调大CT变比时，需要重新测量CT额定二次绕组电阻。
（5）Rbn ：CT额定二次负载，计算公式如下：Rbn=Sbn/ Isn 2=30/25=1.2Ω；——Rbn ：CT额定二次负载；——Sbn ：额定二次负荷视在功率；——Isn ：额定二次电流。
当通过改变CT二次绕组接线方式调大CT变比时，需要按新的二次绕组参数，重新计算CT 额定二次负载2、校核额定二次极限电动势有实测拐点电动势时，要求额定二次极限电动势应小于实测拐点电动势。
Es1=127.5V<Ek（实测拐点电动势）=130V结论：CT满足其铭牌保证值要求。
零序电流互感器一次电流大小、变比如何考虑？变比的选择变比额定一次电流与额定二次电流之比零序电流互感器的应用一般都选用较小变比，常用的如：50/5；75/5；100/5；150/5 200/5；20/1；50/1；100/1；150/1；200/1，因为只有发生一次接地故障时，零序电流互感器才有输出。
人们不会让接地电流很大时才使保护动作。
（不用考虑躲过负荷电流）可是由于一次绕组是电力电缆，仅有一匝，这样，50/5的零序电流互感器的二次额定匝数，仅10匝，所以50/5的零序电流互感器负荷特性较差，实际负载阻抗和零序电流互感器的容量不一致时将会出现较大的误差，而且在低于额定电流时误差也会加大，所以在允许的情况下尽量选用大一些的变比。
已有保护整定值时变比选择已有保护定值，变比就很容易选择了。
如定值是一次电流80A时保护动作，可靠国标选100/5 或100/1。
电阻接地系统变比的选择电阻接地系统接地点电流由两个分量组成，一个是电容电流，另一个是中性点电阻电流，两者相差90º。
故障回路的零序电流等于接地点电流与本线路接地电容电流向量差，即等于所有非故障线路接地电容电流与电阻性电流向量和的负值。
如：电阻接地系统（IR=1—1.5IC）IC 阻值IR 故障I合6KV 10—50 20—200 20—80 25—20010KV 30—60 20—150 40—100 50—160建议零序电流互感器变比选用：50/1 100/1 150/1 200/1 100/5 200/5中性点不接地和消弧线圈接地系统用零序电流互感器变比的选择。
这种系统接地电流较大时，或保护最小启动电流较小时，可选用大一些变比的零序电流互感器，如50/1；100/1；100/5；150/5及以上。
可是有的中性点不接地系统一般不允许接地电流超过10A，所以一般10A以下保护就要动作。
消弧线圈接地系统由于电感电流和电容电流的中和后，一般也不会有超过10A的接地电流（一般都是过补偿，实际接地电流已是电感电流）由于使用的综合保护（不用综合保护的有时用高灵敏度零序电流互感器，和与其配套的继电器，见2）。
电流互感器、电压互感器技术参数选择1、电流互感器b1.1 准确等级和准确限值系数选择表1 CT准确等级和准确限值系数选择表限值系数=短路电流/CT额定一次电流1.2 二次额定容量和二次导线截面选择表2 CT二次额定容量和二次导线截面选择表说明：1、一般情况下，10kV馈线，选用600/1A 10P30 10V A 。
变低进线和分段，选用2000～4000/1A 10P10 10V A其它回路，选用200～400/1A 10P40 10V A2、35kV馈线，选用2×300～2×400/1A 10P30 10V A 。
变低进线和分段，选用1000～2000/1A 10P10 10V A3、110 kV，选用2×600/1A 10P30 10V A 。
选用2×1000/1A 10P20 10V A 。
4、110 kV，选用2×600/1A 10P30 20VA 。
选用2×1000/1A 10P20 20VA 。
5、电缆选择：1）10kV保护、计量就地配置时，选用2.5㎜2；控制室布置时，选用4.0㎜2；2）35kV级以上电压等级，电缆长度在300m以内选用4.0㎜2。
6、二次电流为5A的电流互感器，其二次额定容量和电缆截面参考表2选择。
7、各电压等级电流互感器都要求：计量、测量用绕组应设中间抽头，一般抽头设在1/2变比处,有特殊要求时,写明抽头变比。
2、电压互感器2.1 准确等级和容量选择表3 电压互感器准确等级和容量选择表说明：1、为满足10kV馈线电能计量的要求，需要0.2级的电压互感器绕组，而10kV 电压互感器0.2级的最大容量只能做到25VA～30VA左右，加之其他测量等的要求，需要设置两组电压互感器，其配置为：1）计量用电压互感器：0.2/0.2, 30/30VA,2）测量、保护用电压互感器：0.5/6P，50/50VA。
2、35kV及以上电压互感器均采用4绕组，0.2/0.5/6P。
电流互感器与电表的选配低压计量装置在实际工作中常常出现电流互感器（ＴＡ）和电能表选用不当、联用不妥的现象，给企业造成很大损失。
特别在农村用电中，存在问题更为普遍。
例如，有一个用电户安装了一台２０ｋＶ·Ａ变压器，电工在计量装置中配３只５０／５Ａ的ＴＡ，再联用一只ＤＴ８—２５（５０）的电能表，一个月下来只计得用电量４５０ｋＷ·ｈ左右。
像ＴＡ变比选大、配小、准确级次不够，电能表容量偏大、偏小等更是常见。
笔者结合工作实际，针对计量装置的一些技术问题和有关规章，谈一些肤浅认识，以供大家参考。
1.ＴＡ的合理选用１．１本地区用电户多属第Ⅳ类、第Ⅴ类电能表计量装置，老规程要求ＴＡ准确级次为０．５级就可以，而新的ＤＬ／Ｔ４４８—２０００《电能计量装置技术管理规程》要求，应配置准确级次为０．５Ｓ级的ＴＡ。
１．２现在安装的低压电流互感器多采用穿心式，灵活性大，可根据实际负荷电流大小选择变比，但确定穿绕匝数要注意铭牌标注方法，否则容易出错。
通常穿绕匝数是以穿绕入互感器中心的匝数为准，而不是以绕在外围的匝数为准，当误为外围匝数时，计算计量电能将会出现很大差错。

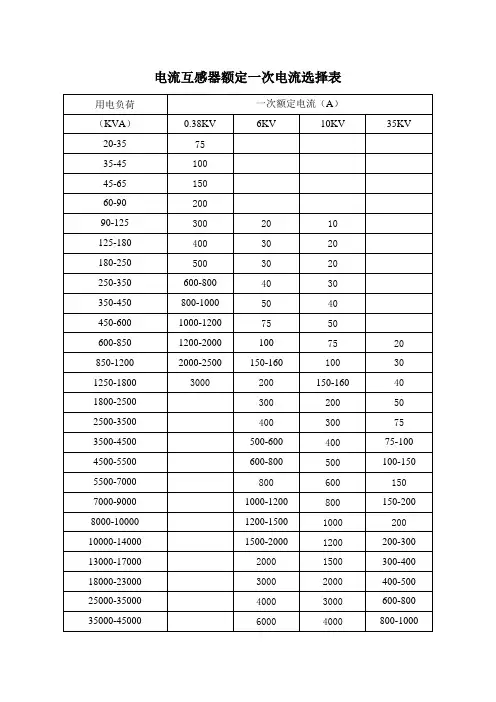

１．３ＴＡ如何选择，简单说来就是怎样确定额定一次电流的问题。
它应“保证其在正常运行中的实际负荷电流达到额定值的６０％左右，至少应不小于３０％”。
如有一台１００ｋＶ·Ａ配变供制砖机生产用电，负荷率为７０％左右，那么在正常生产时的实际负荷电流约１００Ａ，按上面所述标准选择，就应该配置１５０／５Ａ规格的ＴＡ，这样就保证了轻负荷时工作电流不低于３０％额定值，同时也满足了对ＴＡ的二次侧实际负荷的要求。
１．４ＴＡ变比选大，在实际工作中常发生。
当用电处在轻负荷时，实际负荷电流将低于ＴＡ的一次额定电流的３０％，特别当负载电流低到标定电流值的１０％及以下时，比差增加，并且是负误差。
所以，为了避免ＴＡ长期运行在低值区间，对于农村负荷或变化较大的负荷，宜选用高于６０％额定值，只要最大负荷电流不超过额定值的１２０％即可。
