教你监别真假双通道DVI线

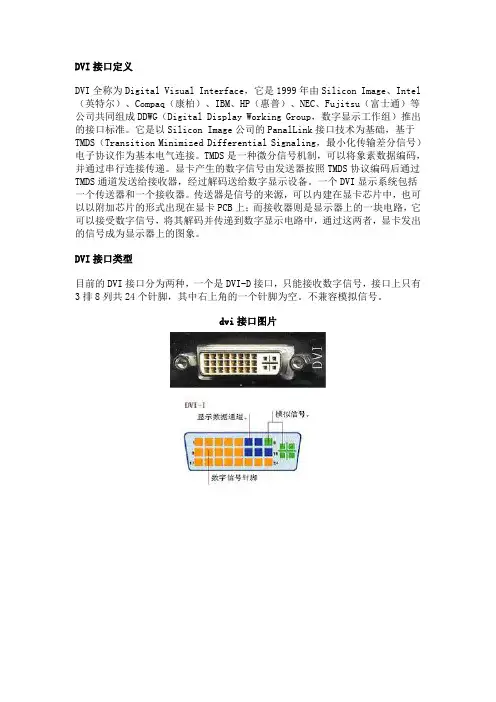

DVI接口定义DVI全称为Digital Visual Interface，它是1999年由Silicon Image、Intel （英特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同组成DDWG（Digital Display Working Group，数字显示工作组）推出的接口标准。

它是以Silicon Image公司的PanalLink接口技术为基础，基于TMDS（Transition Minimized Differential Signaling，最小化传输差分信号）电子协议作为基本电气连接。

TMDS是一种微分信号机制，可以将象素数据编码，并通过串行连接传递。

显卡产生的数字信号由发送器按照TMDS协议编码后通过TMDS通道发送给接收器，经过解码送给数字显示设备。

一个DVI显示系统包括一个传送器和一个接收器。

传送器是信号的来源，可以内建在显卡芯片中，也可以以附加芯片的形式出现在显卡PCB上；而接收器则是显示器上的一块电路，它可以接受数字信号，将其解码并传递到数字显示电路中，通过这两者，显卡发出的信号成为显示器上的图象。

DVI接口类型目前的DVI接口分为两种，一个是DVI-D接口，只能接收数字信号，接口上只有3排8列共24个针脚，其中右上角的一个针脚为空。

不兼容模拟信号。

dvi接口图片另外一种则是DVI-I接口，可同时兼容模拟和数字信号。

兼容模拟幸好并不意味着模拟信号的接口D-Sub接口可以连接在DVI-I接口上，而是必须通过一个转换接头才能使用，一般采用这种接口的显卡都会带有相关的转换接头。

考虑到兼容性问题，目前显卡一般会采用DVD-I接口，这样可以通过转换接头连接到普通的VGA接口。

而带有DVI接口的显示器一般使用DVI-D接口，因为这样的显示器一般也带有VGA接口，因此不需要带有模拟信号的DVI-I接口。

当然也有少数例外，有些显示器只有DVI-I接口而没有VGA接口。

检测电脑硬件真伪的方法以检测电脑硬件真伪的方法为题，我将介绍几种常见的方法，帮助读者判断电脑硬件的真伪。

一、查看硬件标识和序列号每个电脑硬件都有唯一的标识和序列号，可以通过查看硬件设备的物理标识或者在操作系统中查看设备管理器来获取。

比如，CPU有一个唯一的序列号，可以在BIOS设置界面或者操作系统中查看。

通过与官方提供的信息进行对比，可以判断硬件是否真实。

二、查看硬件外观真正的硬件产品通常有精细的外观制作和标识，可以通过比较外观和标识的细节来判断硬件是否真伪。

例如，显卡上的标识、产品型号、接口等可以与官方提供的信息进行对比。

三、检查硬件性能真正的硬件产品通常具有标称的性能和功能，可以通过硬件性能测试软件进行检测。

比如，可以使用CPU-Z来检测CPU的型号、核心数量、频率等信息，使用GPU-Z来检测显卡的型号、显存容量、显卡核心频率等信息。

通过与官方提供的信息进行对比，可以判断硬件是否真实。

四、购买渠道和销售商信誉选择正规的购买渠道和有良好信誉的销售商购买硬件产品，可以降低购买假冒伪劣产品的风险。

可以选择正规的电子产品专卖店、官方授权的电商平台或者品牌官网进行购买。

五、与官方联系核实如果对硬件产品的真伪有疑问，可以与官方联系核实。

可以通过官方网站上提供的联系方式，向官方咨询相关问题，以便确认硬件的真实性。

六、参考其他用户评价和经验分享在购买硬件产品之前，可以参考其他用户的评价和经验分享。

可以通过互联网上的论坛、社交媒体、科技博客等渠道，了解其他用户对硬件产品的评价和使用体验，以便判断硬件的真伪。

通过查看硬件标识和序列号、查看硬件外观、检查硬件性能、购买渠道和销售商信誉、与官方联系核实以及参考其他用户评价和经验分享等方法，可以帮助我们判断电脑硬件的真伪。

在购买电脑硬件时，我们应该谨慎选择，选择正规渠道购买，避免购买到假冒伪劣产品，保护自己的权益。

Signal TMDS 数据 TMDS 数据 2 屏蔽线 TMDS 数据 TMDS 数据 TMDS 数据 1 屏蔽线 TMDS 数据 TMDS 数据 TMDS 数据 0 屏蔽线 TMDS 数据 TMDS 时钟信号 TMDS 时钟信号 屏蔽线 TMDS 时钟信 TMDS 数据 TMDS 数据 5 屏蔽线 TMDS 数据 TMDS 数据 TMDS 数据 4 屏蔽线 TMDS 数据 TMDS 数据 TMDS 数据 3 屏蔽线 TMDS 数据 CEC 保留针脚 （如探测设备是否正在运行） 保留针脚 （如探测设备是否正在运行） SCL SDA DDC/CEC 接 +5V 热插拔监测
高清多媒体接口HDMI（Hi-Definition Multimedia Interface ）的定义 e、 2002 年 4 月由日立、松下、飞利浦、硅化图像 Silicon Imag 索尼、汤姆 逊、东芝共 7 家公司成立了HDMI 高清多媒体接口HDMI（HiMu ltimedia Interface ） 组 织 ，开 始 制定 新 的专 用 于 数 字视频 /Definition 音 清多媒体接口HDMI， 先前也叫DVI-CE(Digital Visual Interf频传输标准。高 ace-Consume
根据 DVI 标准，一条 TMDS 通道可以达到 165MHz 的工作频率和 10-bit 接 口， 也就是可以提供 1.65Gbps 的 带宽，这足 以应付 1920*1080/60Hz 的显示 要求。另 外，为了扩充兼容性，DVI 还可以使用第二条 TMDS 通道，这样其 带宽将会高 过 2Gbps。 DVI-D 才是 真正的数字信号传输。 VGA 接口标准。 的接口的总称。 具体在接口插座
PDF created with pdfFactory Pro trial version

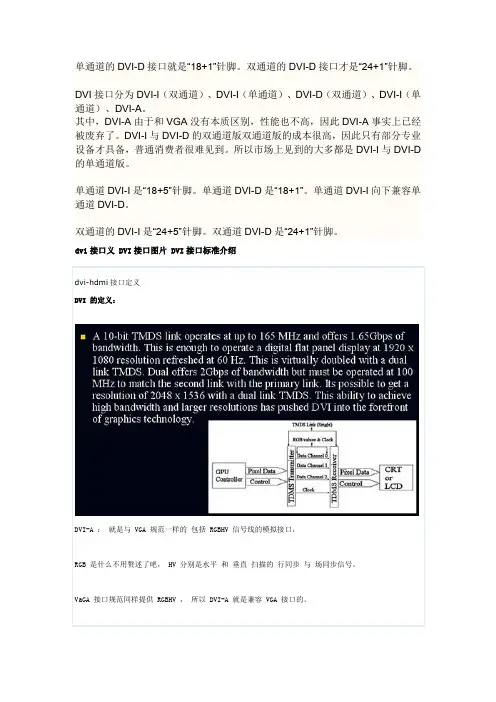

单通道的DVI-D接口就是“18+1”针脚。

双通道的DVI-D接口才是“24+1”针脚。

DVI接口分为DVI-I（双通道）、DVI-I（单通道）、DVI-D（双通道）、DVI-I（单通道）、DVI-A。

其中，DVI-A由于和VGA没有本质区别，性能也不高，因此DVI-A事实上已经被废弃了。

DVI-I与DVI-D的双通道版双通道版的成本很高，因此只有部分专业设备才具备，普通消费者很难见到。

所以市场上见到的大多都是DVI-I与DVI-D 的单通道版。

单通道DVI-I是“18+5”针脚。

单通道DVI-D是“18+1”。

单通道DVI-I向下兼容单通道DVI-D。

双通道的DVI-I是“24+5”针脚。

双通道DVI-D是“24+1”针脚。

dvi接口义 DVI接口图片 DVI接口标准介绍视频各种接口详细图解投影机接口虽没有高档功放上那么多但也不少家用投影机上的常用接口拉近点就看清楚了一、常规视频输入端子做为视频播放设备，投影机上输入端子（端子=接口）的数量远多于输出端子，视频端子的数量也远多于音频端子。

●标准视频输入（RCA）RCA是莲花插座的英文简称，RCA输入输出是最常见的音视频输入和输出接口，也被称AV接口（复合视频接口），通常都是成对的，把视频和音频信号“分开发送”，避免了因为音/视频混合干扰而导致的图像质量下降。

但由于AV接口传输的仍是一种亮度/色度（Y/C）混合的视频信号，仍需显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，所以其目前主要被用在入门级音视频设备和应用上。

音频转RCA线RCA转接延长头插入示意图白色的是音频接口和黄色的视频接口，使用时只需要将带莲花头的标准AV线缆与其它输出设备（如放像机、影碟机）上的相应接口连接起来即可。

不要小瞧了RCA，其也有做工不错的高档货S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
