DVI接口知识点滴

S端子，AV，BNC，色差，VGA(D-SUB)，DVI，HDMI

接口知识

S-Video具体英文全称叫Separate Video，为了达到更好的视频效果，人们开始探求一种更快捷优秀、

清晰度更高的视频传输方式，这就是当前如日中天的S-Video(也称二分量视频接口)，Separate Video 的

意义就是将Video 信号分开传送，也就是在AV接口的基础上将色度信号C和亮度信号Y进行分离，再

分别以不同的通道进行传输，它出现并发展于上世纪90年代后期通常采用标准的4 芯(不含音效) 或者扩

展的7 芯( 含音效)。带S-Video接口的视频设备( 譬如模拟视频采集/ 编辑卡电视机和准专业级监视器

电视卡/电视盒及视频投影设备等) 当前已经比较普遍，同AV 接口相比由于它不再进行Y/C混合传输，

因此也就无需再进行亮色分离和解码工作，而且由于使用各自独立的传输通道在很大程度上避免了视频设

备内信号串扰而产生的图像失真，极大提高了图像的清晰度，但S-Video 仍要将两路色差信号(Cr Cb)

混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb 和Cr 进行处理，这样多少仍会带来一

定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) ，而且由于Cr Cb 的混合导致色度信号的带宽也有一定的限制，所以S -Video 虽然已经比较优秀但离完美还相去甚远，

S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口

之一。

（S端子又可以分为三种

1．普通S端子

最下面的5针型D端子是标准的S端子类型，也是通用的一种规格。除了显卡外电视机以及DVD等

视频源上都是这种接口。

2．增强型S端子

中间的那个明显比下面5针的接口多了2个针孔，原先许多ATi原厂的Radeon85007500都是采

用的这种接口(上图中间的显卡就是一张原厂的 7500)，这种7针接口并飞标准接口，这样就决定了不同

睽　

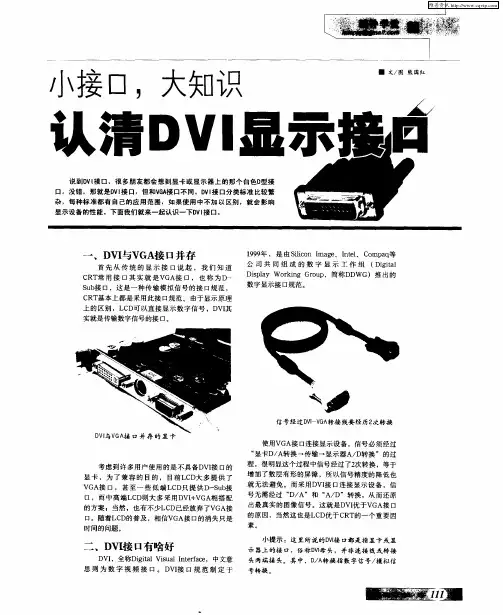

小接口，大知识　

说到ＤＶＩ接口，很多朋友都会想到显卡或显示器上的那个白色Ｄ型接　

口。没错，那就是ＤＶＩ接口，但和ＶＧＡ接口不同。ＤＶＩ接口分类标准比较繁　杂，每种标准都有自己的应用范围，如果使用中不加以区别，就会影响　

显示设备的性能。下面我们就来一起认识一下ＤＶ　Ｉ接口。　一文／图熊国红　

一、ＤＶＩ与ＶＧＡ接口并存　

首先从传统的显示接口说起，我们知道　

ＣＲＴ常用接口其实就是ＶＧＡ接口，也称为Ｄ—　

Ｓｕｂ接口，这是一种传输模拟信号的接口规范，　

ＣＲＴ基本上都是采用此接口规范。由于显示原理　

上的区别，ＬＣＤ可以直接显示数字信号，ＤＶＩ其　

实就是传输数字信号的接口。　

考虑到许多用户使用的是不具备ＤＶＩ接口的　

显卡，为了兼容的目的，目前ＬＣＤ大多提供了　

ＶＧＡ接口，甚至一些低端ＬＣＤ只提供Ｄ－Ｓｕｂ接　

口，而中高端ＬＣＤ则大多采用ＤＶＩ＋ＶＧＡ相搭配　

的方案，当然，也有不少ＬＣＤ已经放弃了ＶＧＡ接　

口。随着ＬＣＤ的普及，相信ＶＧＡ接口的消失只是　时间的问题。　１９９９年，是由Ｓｉｌｉｃｏｎ　Ｉｍａｇｅ、Ｉｎｔｅｌ、Ｃｏｍｐａｑ等　公司共同组成的数字显示工作组（Ｄｉｇｉｔａｌ　

Ｄｉｓｐｌａｙ　Ｗｏｒｋｉｎｇ　Ｇｒｏｕｐ，简称ＤＤＷＧ）推出的　数字显示接口规范。　

信号经过ＤＶＩ－ＶＧＡ转接线要经历２次转换　

使用ＶＧＡ接口连接显示设备，信号必须经过　

“显卡Ｄ／Ａ转换一传输一显示器Ａ／Ｄ转换”的过　

程，很明显这个过程中信号经过了２次转换，等于　增加了数层有形的屏障，所以信号精度的降低也　

就无法避免。而采用ＤＶＩ接口连接显示设备，信　

号无需经过“Ｄ／Ａ”和“Ａ／Ｄ”转换，从而还原　

出最真实的图像信号。这就是ＤＶＩ优于ＶＧＡ接口　

的原因，当然这也是ＬＣＤ优于ＣＲＴ的一个重要因　素。　

二、ＤＶＩ接口有啥好　示器　．口　耋　萎主喜粪　

ＤＶＩ，：￣Ｄｉｇｉｔａｌ　Ｖｉｓｕａｌ　Ｉｎｔｅｒｆａｃｅ，中文意　头两端接头。其中，Ｄ／Ａ转换指数字信号／模拟信　思则为数字视频接口。ＤＶＩ接口规范制定于　号转换

DVI-d

DVI接口是1999年由数字显示工作组DDWG（Digital Display Working Group）推出的接口标准，是Digital

Visual

Interface的缩写，其造型是一个24针的接插件。是专为LCD显示器这样的数字显示设备设计的。DVI接口有多种规格，分为DVI-A、DVI-D和DVI-I。

DVI-A其实就是VGA接口标准，只是换汤不换药而已。所以带有DVI接口的液晶显示器也并不一定就是真正的数字液晶显示器。

DVI-D则实现了真正的数字信号传输。

而DVI-I通吃上述两个接口，当DVI-I接VGA设备时，就是起到了DVI-A的作用；当DVI-I接DVI-D设备时，便起了DVI-D的作用。 为了兼容传统的模拟显示设备，现在的大部分显卡都采用了24只数字信号针脚和5只模拟信号针脚的DVI-I接口。

注：（图片中左为DVI-D，右为DVI-I）

DMI

百科名片

HDMI，高清晰度多媒体接口（英文：High Definition Multimedia Interface）是一种符合高清时代标准的数字化视频/音频接口技术，可用于机顶盒、DVD播放机、个人电脑与电视机。业界于2002年12月9日正式发布了HDMI 1.0版标准，于2010年3月4日发布HDMI规格版本1.4a。HDMI可以同时传送音频和影音信号，能高品质地传输未经压缩的高清视频和多声道音频数据，最高数据传输速度为5Gbps。同时无需在信号传送前进行数/模或者模/数转换。HDMI规格可搭配宽带数字内容保护（HDCP），以防止具有著作权的影音内容遭到未经授权的复制。

目录

规范标识

中文标识

产生背景

功能特点

接头分类

英文定义

测试规范

连接电脑

展开

编辑本段规范标识

2002年4月，日立、松下、飞利浦、索尼、汤姆逊、东芝和Silicon Image七家公司联合组成HDMI组织。 HDMI Licensing, LLC于2010年3月4日代表HDMI原始开发成员发布HDMI规格版本1.4a，其中特色包括3D应用的关键增强功能，加入了用于广播内容的强制3D格式，以及称为Top-and-Bottom的3D格式。 由于―HDMI

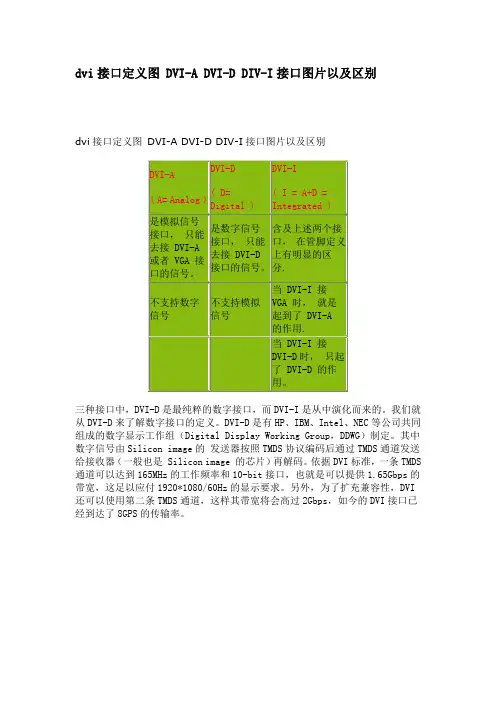

dvi接口定义图 DVI-A DVI-D DIV-I接口图片以及区别

dvi接口定义图 DVI-A DVI-D DIV-I接口图片以及区别

DVI-A

( A= Analog ) DVI-D

( D=

Digital ) DVI-I

( I = A+D =

Integrated )

是模拟信号接口， 只能去接 DVI-A

或者 VGA 接口的信号。 是数字信号接口， 只能去接 DVI-D

接口的信号。 含及上述两个接口， 在管脚定义上有明显的区分.

不支持数字信号 不支持模拟信号 当 DVI-I 接

VGA 时， 就是

起到了 DVI-A

的作用.

当 DVI-I 接

DVI-D时， 只起了 DVI-D 的作用。

三种接口中，DVI-D是最纯粹的数字接口，而DVI-I是从中演化而来的。我们就从DVI-D来了解数字接口的定义。DVI-D是有HP、IBM、Intel、NEC等公司共同组成的数字显示工作组（Digital Display Working Group，DDWG）制定。其中数字信号由Silicon image的 发送器按照TMDS协议编码后通过TMDS通道发送给接收器（一般也是 Silicon image 的芯片）再解码。依据DVI标准，一条TMDS通道可以达到165MHz的工作频率和10-bit接口，也就是可以提供1.65Gbps的带宽，这足以应付1920*1080/60Hz的显示要求。另外，为了扩充兼容性，DVI还可以使用第二条TMDS通道，这样其带宽将会高过2Gbps，如今的DVI接口已经到达了8GPS的传输率。

DVI-D针脚图

DVI-I针脚图

DIV-I接口针脚含义图： C1 = Analog Red 模拟视频信号 三基色信号线中的 红

C2 = Analog Green 模拟视频信号 三基色信号线中的 绿

C3 = Analog Blue 模拟视频信号 三基色信号线中的 蓝
