PHYM系列压力式泡沫比例混合装置操作使用说明书概述：我厂生产的PHYM系列贮罐隔膜式比例混合装置（以下简称混合装置），具有性能稳定，适用流量压力范围广、压力损失低等特点，它可与PFS型高倍数泡沫发生器、PZ型中倍数泡沫产生器、PC型低倍数泡沫产生器、PQ型空气泡沫枪或PP型泡沫炮组成各种高、中、低倍数泡沫灭火系统，该系统已在石油化工企业、港口码头、油库、机场等场所的消防系统中均得到广泛应用。
一、组成及分类：该混合装置是泡沫灭火系统中泡沫混合液的供给源，它一般由泡沫液贮罐、PHY型压力式比例混合器、进水管路、出液管路、排气管路、排水管路、排液管路、液位显示管及压力表和安全阀等组成，各管路上均配备有相应的阀门。
混合装置按安装形式可分为卧式和立式两种，按内部结构又可分为整体型、分隔型、隔膜型三种。
设备型号定义示例：PHY－M －W－6 / 80 / 30泡沫罐容积为3m3；最大混合液流量：80L/S混合比为6％设备形式L:立式罐；W：卧式罐隔膜型混合装置的型号二、工作原理及基本结构：工作原理：当压力水流经混合器管路时，有部分水经进水管进入贮罐内，大部分水沿混合管路进入比例混合器的喷嘴向扩散管喷出。
进入喷嘴时，口径缩小，流速增大，由于射流质点的横向紊动扩散作用，在喷嘴出口与扩散管之间形成低压混合室，进入贮罐内的水将胶囊内贮存的泡沫液从出液管压出，经孔板进入比例混合器的低压混合室与流经比例混合器喷嘴的大股压力水流汇合形成3％或6％的泡沫混合液，该泡沫混合液被输送至泡沫产生设备，产生空气泡沫用于扑救甲、乙、丙类液体火灾及木材、纸张、纺织品等固体火灾。
基本结构：如图1所示，隔膜型贮罐内装有高强度橡胶膜，橡胶膜将泡沫液与罐内的水完全隔离开来，这样使用后所剩的泡沫液仍可继续使用，完全避免了泡沫液的浪费。
比例混合器图1 隔膜型混合装置工作原理图三、隔膜型贮罐的优点：1.设备的核心部件压力式比例混合器的具有耐腐蚀，使用寿命长的优点。
文件编号：TP-AR-L7663There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party.（示范文本）编制：_______________审核：_______________单位：_______________泡沫罐操作规程正式样本泡沫罐操作规程正式样本使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
1、首先打开泡沫阀组相应灌区的泡沫阀门；2、按照消防泵操作规程启动消防泡沫泵；3、消防泡沫泵启动后，首先观察7.6m3泡沫罐阀门VP112上部的压力表压力，待压力达到0.7MPa后，开启VP121、VP122，通过VP122控制泡沫罐压力，将压力控制在0.7-1.0MPa之间；4、20分钟后开启5.5m3泡沫罐阀门VP211、VP221、VP222，关闭7.6m3泡沫罐阀门VP111、VP122。
同时保证5.5m3泡沫罐压力维持在0.7-1.0MPa之间；5、泡沫供给量最大为40分钟，泡沫用完后，应及时补充；此处输入对应的公司或组织名字Enter The Corresponding Company Or Organization Name Here。

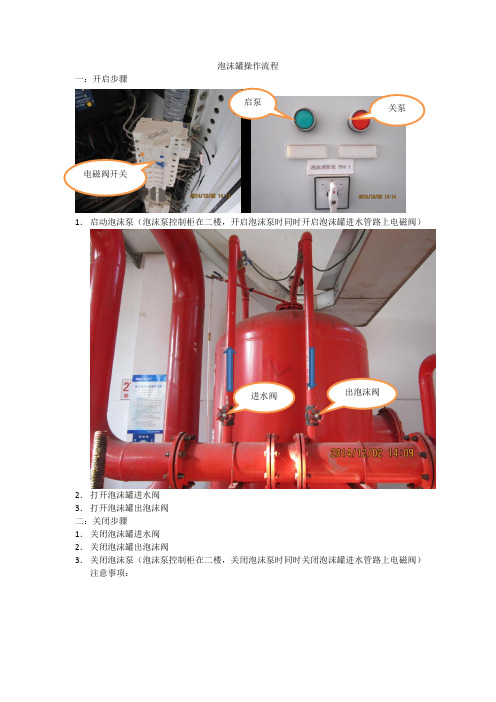

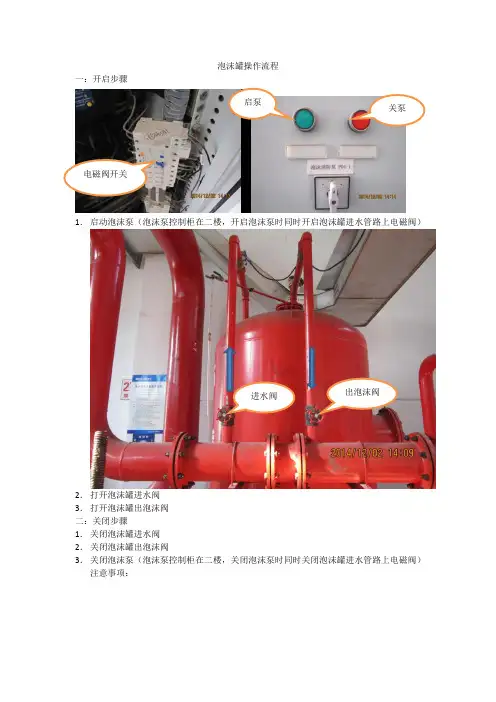

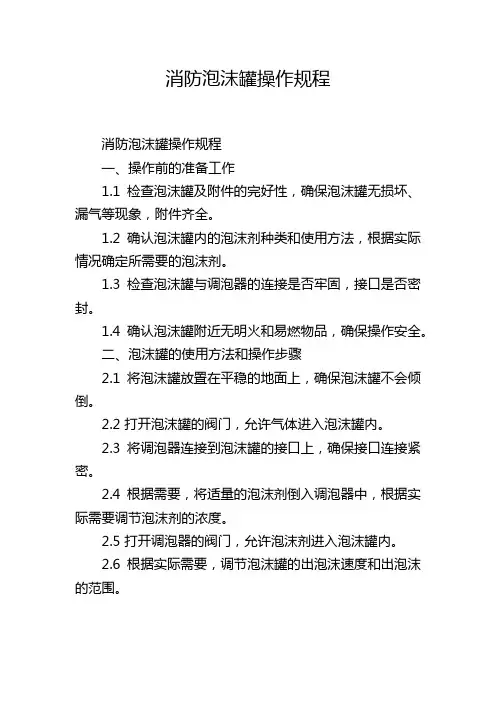

泡沫罐操作流程
一：开启步骤
1． 启动泡沫泵（泡沫泵控制柜在二楼，开启泡沫泵时同时开启泡沫罐进水管路上电磁阀）
2． 打开泡沫罐进水阀
3． 打开泡沫罐出泡沫阀
二：关闭步骤
1． 关闭泡沫罐进水阀
2． 关闭泡沫罐出泡沫阀
3． 关闭泡沫泵（泡沫泵控制柜在二楼，关闭泡沫泵时同时关闭泡沫罐进水管路上电磁阀）
注意事项：
进水阀 出泡沫阀
放空阀
1、泡沫罐使用后，打开罐底放空阀，将罐内水放空后再关闭，
2、泡沫罐使用后及时充装泡沫剂，
3、使用后整个管道需用水冲洗干净，
4、泡沫泵出水阀门保持常开。
泡沫罐说明书-CAL-FENGHAI.-(YICAI)-Company One11.概述ZPS系列闭式泡沫－水喷淋联用自动灭火装置（以下简称装置）是一种灭火效能高，应用范围广的固定式灭火设备。
适用于可安装水喷淋保护系统的有可燃液体存在的建筑物和构筑物内，如：危险品仓库、车库、飞机库、停车场、化工厂、锅炉房、石化企业、冶金企业等。
另外，对常见物质的A类火灾，以及橡胶、塑料、合成纤维等物质的火灾也有很好的扑灭效果。
本装置使用水成膜类泡沫液（以下简称泡沫液）。
产品执行标准GB 20031－2005《泡沫灭火系统及部件通用技术条件》装置型号及含意型号： Z PS 32 / □如：ZPS32/1常用规格有：ZPS32/、ZPS32/1、ZPS32/、ZPS32/2、ZPS32/3。
2.结构特征与工作原理装置组成本装置主要由泡沫液储罐、泡沫比例混合器、压力泄放阀、泡沫液控制阀、湿式报警阀、水流指示器（选用件）、闭式洒水喷头（选用件）和管道及配件组成。
结构特征本装置是由湿式自动喷水灭火系统和压力式（胶囊）泡沫比例混合装置，通过自动控制阀压力泄放阀、泡沫液控制阀组合而成。
其中主管道与泡沫罐连接的供水管路、泡沫液控制阀的控制管路及连接压力泄放阀的报警泄压管路，均装有控制阀门（手动），便于对各部件的维修和保养。
亦可切断泡沫液供给管路使湿式系统独立使用。
工作原理（见图一）2.3.1工作原理系统保护区域内的环境温度由于火灾而升高，达到闭式洒水喷头（9）动作温度而使喷头开启喷水，水流指示器（12）动作，湿式报警阀（20）开启，压力水通过报警截止阀（24）、经延迟器（42），进入报警泄压管路（21），水力警铃（23）开始报警，压力开关（41）动作，启动消防水泵，向系统管网加压供水。
同时，压力水经过压力泄放阀的供水阀（35），打开压力泄放阀（36），使1控制管路（37）中的压力水泄压，泡沫液控制阀（14）自动开启。
带胶囊的泡沫罐（4）由于来自泡沫罐供水管路（34）的压力水挤压，使囊内泡沫液经泡沫液控制阀（14）和从主管路（22）进入泡沫比例混合器（19）的水混合，形成泡沫混合液，经由开启的洒水喷头（9）喷出，进行灭火。

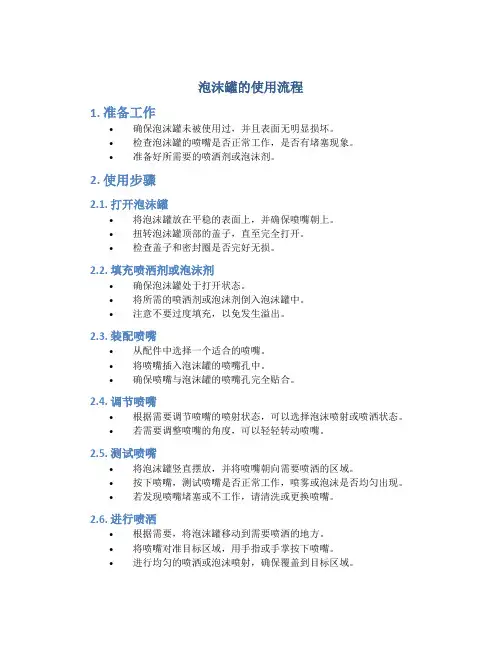

泡沫罐的使用流程1. 准备工作•确保泡沫罐未被使用过，并且表面无明显损坏。
•检查泡沫罐的喷嘴是否正常工作，是否有堵塞现象。
•准备好所需要的喷洒剂或泡沫剂。
2. 使用步骤2.1. 打开泡沫罐•将泡沫罐放在平稳的表面上，并确保喷嘴朝上。
•扭转泡沫罐顶部的盖子，直至完全打开。
•检查盖子和密封圈是否完好无损。
2.2. 填充喷洒剂或泡沫剂•确保泡沫罐处于打开状态。
•将所需的喷洒剂或泡沫剂倒入泡沫罐中。
•注意不要过度填充，以免发生溢出。
2.3. 装配喷嘴•从配件中选择一个适合的喷嘴。
•将喷嘴插入泡沫罐的喷嘴孔中。
•确保喷嘴与泡沫罐的喷嘴孔完全贴合。
2.4. 调节喷嘴•根据需要调节喷嘴的喷射状态，可以选择泡沫喷射或喷洒状态。
•若需要调整喷嘴的角度，可以轻轻转动喷嘴。
2.5. 测试喷嘴•将泡沫罐竖直摆放，并将喷嘴朝向需要喷洒的区域。
•按下喷嘴，测试喷嘴是否正常工作，喷雾或泡沫是否均匀出现。
•若发现喷嘴堵塞或不工作，请清洗或更换喷嘴。
2.6. 进行喷洒•根据需要，将泡沫罐移动到需要喷洒的地方。
•将喷嘴对准目标区域，用手指或手掌按下喷嘴。
•进行均匀的喷洒或泡沫喷射，确保覆盖到目标区域。
3. 注意事项•在使用泡沫罐前，请仔细阅读所使用喷洒剂或泡沫剂的说明书，并按照说明进行使用。
•使用时，保持泡沫罐竖直，并避免倾斜或颠倒。
•在填充喷洒剂或泡沫剂时，注意不要将其溢出或浪费。
•喷嘴使用后请及时清洗，以免堵塞影响下次使用。
•使用完毕后，请关好泡沫罐的盖子，以免喷洒剂泄漏或挥发。
•存放时，请将泡沫罐放置在干燥、阴凉处，避免阳光直射和高温环境。
以上是泡沫罐的使用流程，准备工作和使用步骤是保证使用效果的关键。
同时，在使用过程中要注重注意事项，确保安全使用并保持泡沫罐的性能和寿命。
如有其他问题或需要进一步了解，请查阅泡沫罐的相关资料或咨询专业人士。
操作规程编号：YTO-FS-PD959泡沫罐操作规程通用版In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards精品规程范本编号：YTO-FS-PD9592 / 2 泡沫罐操作规程通用版使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。
文件下载后可定制修改，请根据实际需要进行调整和使用。
1、首先打开泡沫阀组相应灌区的泡沫阀门；2、按照消防泵操作规程启动消防泡沫泵；3、消防泡沫泵启动后，首先观察7.6m3泡沫罐阀门VP112上部的压力表压力，待压力达到0.7MPa 后，开启VP121、VP122，通过VP122控制泡沫罐压力，将压力控制在0.7-1.0MPa 之间；4、20分钟后开启5.5m3泡沫罐阀门VP211、VP221、VP222，关闭7.6m3泡沫罐阀门VP111、VP122。
同时保证5.5m3泡沫罐压力维持在0.7-1.0MPa 之间；5、泡沫供给量最大为40分钟，泡沫用完后，应及时补充；该位置可输入公司/组织对应的名字地址The Name Of The Organization Can Be Entered In This Location。
泡沫罐说明书公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-1.概述ZPS系列闭式泡沫－水喷淋联用自动灭火装置（以下简称装置）是一种灭火效能高，应用范围广的固定式灭火设备。
适用于可安装水喷淋保护系统的有可燃液体存在的建筑物和构筑物内，如：危险品仓库、车库、飞机库、停车场、化工厂、锅炉房、石化企业、冶金企业等。
另外，对常见物质的A类火灾，以及橡胶、塑料、合成纤维等物质的火灾也有很好的扑灭效果。
本装置使用水成膜类泡沫液（以下简称泡沫液）。
产品执行标准GB 20031－2005《泡沫灭火系统及部件通用技术条件》装置型号及含意型号： Z PS 32 / □如：ZPS32/1常用规格有：ZPS32/、ZPS32/1、ZPS32/、ZPS32/2、ZPS32/3。
2.结构特征与工作原理装置组成本装置主要由泡沫液储罐、泡沫比例混合器、压力泄放阀、泡沫液控制阀、湿式报警阀、水流指示器（选用件）、闭式洒水喷头（选用件）和管道及配件组成。
结构特征本装置是由湿式自动喷水灭火系统和压力式（胶囊）泡沫比例混合装置，通过自动控制阀压力泄放阀、泡沫液控制阀组合而成。
其中主管道与泡沫罐连接的供水管路、泡沫液控制阀的控制管路及连接压力泄放阀的报警泄压管路，均装有控制阀门（手动），便于对各部件的维修和保养。
亦可切断泡沫液供给管路使湿式系统独立使用。
工作原理（见图一）2.3.1工作原理系统保护区域内的环境温度由于火灾而升高，达到闭式洒水喷头（9）动作温度而使喷头开启喷水，水流指示器（12）动作，湿式报警阀（20）开启，压力水通过报警截止阀（24）、经延迟器（42），进入报警泄压管路（21），水力警铃（23）开始报警，压力开关（41）动作，启动消防水泵，向系统管网加压供水。
同时，压力水经过压力泄放阀的供水阀（35），打开压力泄放阀（36），使控制管路（37）中的压力水泄压，泡沫液控制阀（14）自动开启。
带胶囊的泡沫罐（4）由于来自泡沫罐供水管路（34）的压力水挤压，使囊内泡沫液经泡沫液控制阀（14）和从主管路（22）进入泡沫比例混合器（19）的水混合，形成泡沫混合液，经由开启的洒水喷头（9）喷出，进行灭火。

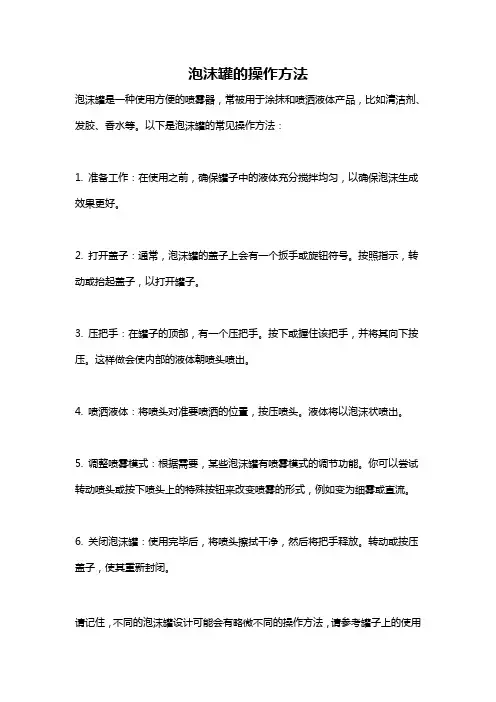

泡沫罐的操作方法
泡沫罐是一种使用方便的喷雾器，常被用于涂抹和喷洒液体产品，比如清洁剂、发胶、香水等。
以下是泡沫罐的常见操作方法：
1. 准备工作：在使用之前，确保罐子中的液体充分搅拌均匀，以确保泡沫生成效果更好。
2. 打开盖子：通常，泡沫罐的盖子上会有一个扳手或旋钮符号。
按照指示，转动或抬起盖子，以打开罐子。
3. 压把手：在罐子的顶部，有一个压把手。
按下或握住该把手，并将其向下按压。
这样做会使内部的液体朝喷头喷出。
4. 喷洒液体：将喷头对准要喷洒的位置，按压喷头。
液体将以泡沫状喷出。
5. 调整喷雾模式：根据需要，某些泡沫罐有喷雾模式的调节功能。
你可以尝试转动喷头或按下喷头上的特殊按钮来改变喷雾的形式，例如变为细雾或直流。
6. 关闭泡沫罐：使用完毕后，将喷头擦拭干净，然后将把手释放。
转动或按压盖子，使其重新封闭。
请记住，不同的泡沫罐设计可能会有略微不同的操作方法，请参考罐子上的使用
说明书或标签上的指示。
PHYM系列压力式泡沫比例混合装置操作使用说明书概述：我厂生产的PHYM系列贮罐隔膜式比例混合装置（以下简称混合装置），具有性能稳定，适用流量压力范围广、压力损失低等特点，它可与PFS型高倍数泡沫发生器、PZ型中倍数泡沫产生器、PC型低倍数泡沫产生器、PQ型空气泡沫枪或PP型泡沫炮组成各种高、中、低倍数泡沫灭火系统，该系统已在石油化工企业、港口码头、油库、机场等场所的消防系统中均得到广泛应用。
一、组成及分类：该混合装置是泡沫灭火系统中泡沫混合液的供给源，它一般由泡沫液贮罐、PHY型压力式比例混合器、进水管路、出液管路、排气管路、排水管路、排液管路、液位显示管及压力表和安全阀等组成，各管路上均配备有相应的阀门。
混合装置按安装形式可分为卧式和立式两种，按内部结构又可分为整体型、分隔型、隔膜型三种。
设备型号定义示例：PHY－M －W－6 / 80 / 30泡沫罐容积为3m3；最大混合液流量：80L/S混合比为6％设备形式L:立式罐；W：卧式罐隔膜型混合装置的型号二、工作原理及基本结构：工作原理：当压力水流经混合器管路时，有部分水经进水管进入贮罐内，大部分水沿混合管路进入比例混合器的喷嘴向扩散管喷出。
进入喷嘴时，口径缩小，流速增大，由于射流质点的横向紊动扩散作用，在喷嘴出口与扩散管之间形成低压混合室，进入贮罐内的水将胶囊内贮存的泡沫液从出液管压出，经孔板进入比例混合器的低压混合室与流经比例混合器喷嘴的大股压力水流汇合形成3％或6％的泡沫混合液，该泡沫混合液被输送至泡沫产生设备，产生空气泡沫用于扑救甲、乙、丙类液体火灾及木材、纸张、纺织品等固体火灾。
基本结构：如图1所示，隔膜型贮罐内装有高强度橡胶膜，橡胶膜将泡沫液与罐内的水完全隔离开来，这样使用后所剩的泡沫液仍可继续使用，完全避免了泡沫液的浪费。
比例混合器图1 隔膜型混合装置工作原理图三、隔膜型贮罐的优点：1.设备的核心部件压力式比例混合器的具有耐腐蚀，使用寿命长的优点。
消防泡沫罐安装方法
1. 首先确定要安装消防泡沫罐的位置，通常应选择在易燃物储存区或者火灾隐患较大的区域。
2. 在安装位置上用水平仪或者级尺测量，确保泡沫罐安装位置处于水平状态，这样可以确保泡沫喷射方向准确。
3. 划定好泡沫罐的安装位置后，用电钻或其他工具在墙面或地面上打孔，准备安装膨胀锚栓等安装固定件。
4. 将安装固定件插入孔中，确保固定牢固。
5. 将泡沫罐安装到固定件上，根据泡沫罐的型号和设计要求，进行正确的连接。
6. 在安装完成后，检查所有连接处是否牢固，如果有松动或者脱落的情况应及时修复。
7. 为了确保泡沫罐的正常使用，还需要按照厂商提供的说明书对泡沫罐进行一次试验，确保其运行正常。
8. 对泡沫罐进行定期检查和维护，保持其在良好的工作状态，以备火灾时使用。
