各类钢材图解与简介（新手必备）现在钢材市场上呈现五花八门的钢材，然而你又知道哪些钢材呢？对于将要接触钢材方面的初学者来说，是不是很苦恼？现总结了钢材市场上十一大主流品种的图解与简介，希望这些图解和简介能够给初学者带来帮助。
一、螺纹钢螺纹钢是表面带肋的钢筋，也叫带肋钢筋，通常有2道纵肋和沿长度方向均匀分布的横肋。
其中，螺纹钢分为I级螺纹钢（圆钢）、II 级螺纹钢(HRB235)、III级螺纹钢（HRB400)、IV级螺纹钢（HRB500)。
带肋钢筋由于肋的作用，和混凝土有较大的粘结能力，因而能更好地承受外力的作用。
螺纹钢用于房屋、桥梁、道路等土建工程和高速公路、铁路、隧道、防洪、水坝等公用设施上。
二、线材线材是指直径为5-22mm的热轧圆钢，因为它在市场上以盘卷形式交易，所以又叫盘条。
常用的线材产品规格直径为5-13mm。
线材的用途也十分的广泛，除直接作用于建筑钢筋外，还可以加工成各类专用的钢丝，如弹簧用钢丝、通讯线等，也可以加工成其他金属制品，如铆钉、铁钉等。
三、无缝钢管无缝钢管是一种具有中空截面、周边没有接缝的圆形、方形、矩形钢材。
它是用钢锭或实心管坯经穿孔制成毛管，然后经过热轧、冷轧或冷拨而近制成的。
无缝钢管大量用于输送液体的管道、石油钻杆、汽车传动轴、自行架及建筑施工中用的钢架手架等四、螺旋钢管螺旋钢管是以带钢卷板为原材料,经过高温挤压成型，然后再以自动双丝双面埋弧焊焊接而成的。
它的用途也很广泛，作液体输送用在：给水、排水。
作气体输送用在：煤气、蒸气、液体石油气。
作建筑结构用在：码头、道路、桥梁等。
五、镀锌钢管镀锌钢管表面有热浸镀或电镀锌层的焊接钢管。
镀锌可以延长镀锌钢管使用寿命，增加钢管的抗腐蚀能力。
广泛应用于建筑、机械、煤矿、化工、铁道车辆、汽车工业、公路、桥梁、集装箱、体育设施、石油机械、探矿机械等制造工业。
六、角钢角钢又叫角铁、是两边互相垂直成90度角形的长条钢材。
角钢分等边角钢和不等边角钢两种。
钢结构工字钢与H型钢之间的区别(有图比较)工字钢如名所示，是一种“工“字型截面型钢，上下翼缘齐头。
工字钢的翼缘内表面有着倾斜度（1∶6），使得翼缘外薄而内厚，这样就造成工字钢在二个主平面内的截面特性相差巨大，在应用中难以发挥钢材的强度特性。
工字钢已经逐渐被H型钢所淘汰。
1、H型钢H型钢是当今钢结构建筑中应用广泛的型材，它与工字钢相比有着很多的区别。
首先是翼缘宽，其次翼缘内表面没有斜度，上下表面平行。
H型钢的截面特性要明显优于传统的工字钢。
目前我国已经能够生产70余种规格的H型钢。
根据国家标准GB／T11263－1998《热轧H型钢和剖分T型钢》的规定，H型钢分为宽缘翼H型钢（代号HW），中翼缘H型钢（代号HM），窄翼缘H型钢（代号HN），同样T型钢也分为TW、TM和TN三类。
H型钢的标记方式采用高度 宽度 腹板厚度 翼缘厚度（H B t1 t2）。
如图：工字型钢主要不论是普通型还是轻型的，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大。
因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成结构式受力构件。
对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限性。
2、H型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等)，由于截面形状合理，它们能使钢材更高地发挥效能，提高承裁能力。
不同于普通工字型的是H型钢的翼绣进行了加宽，且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。
其尺寸构成合理系列，型号齐全，便于设计选用。
H型钢的轧制不同于普通工字钢仅用一套水平轧辊，由于其翼绦较宽且无斜度(或斜度很小)，故须增设一组立式轧辊同时进行辊轧。
因此，其轧制工艺和设备都比普通轧机复杂。
我国国标《热轧H型钢尺寸、外形、重量及允许偏差》(GB11l263—89)将H型钢分为窄翼缘、宽翼缘和钢桩三类，其代号分别为HZ、HK和HU。
窄翼绦H型钢适用于梁或压弯构件，而宽翼缘H型钢和H型钢桩则适用于轴心受压构件或压弯构件。
常用型钢规格表普通工字钢符号：h—高度；b—宽度；tw—腹板厚度；t—翼缘平均厚度；I—惯性矩；W—截面模量i—回转半径；Sx—半截面的面积矩；长度：型号10～18，长5～19m；型号20～63，长6～19m。
型号尺寸〔mm〕截面面积(cm2)理论重量(kg/m)x-x轴y-y轴hmmbmmt wmmtmmRmmI xcm4W xcm3i xcmI x/S xcmI ycm4W ycm3I ycm10 100 68 4.5 7.6 6.5 14.3 11.2 245 49 4.14 8.69 33 9.6 1.51 12.6 126 74 5 8.4 7 18.1 14.2 488 77 5.19 11 47 12.7 1.61 14 140 80 5.5 9.1 7.5 21.5 16.9 712 102 5.75 12.2 64 16.1 1.73 16 160 88 6 9.9 8 26.1 20.5 1127 141 6.57 13.9 93 21.1 1.89 18 180 94 6.5 10.7 8.5 30.7 24.1 1699 185 7.37 15.4 123 26.2 2.0020 a200100 711.4 935.5 27.9 2369 237 8.16 17.4 158 31.6 2.11b 102 9 39.5 31.1 2502 250 7.95 17.1 169 33.1 2.0722 a220110 7.512.3 9.542.1 33 3406 310 8.99 19.2 226 41.1 2.32b 112 9.5 46.5 36.5 3583 326 8.78 18.9 240 42.9 2.2725 a250116 813 1048.5 38.1 5017 401 10.2 21.7 280 48.4 2.4b 118 10 53.5 42 5278 422 9.93 21.4 297 50.4 2.3628 a280122 8.513.7 10.555.4 43.5 7115 508 11.3 24.3 344 56.4 2.49b 124 10.5 61 47.9 7481 534 11.1 24 364 58.7 2.4432 a320130 9.515 11.567.1 52.7 11080 692 12.8 27.7 459 70.6 2.62b 132 11.5 73.5 57.7 11626 727 12.6 27.3 484 73.3 2.57c 134 13.5 79.9 62.7 12173 761 12.3 26.9 510 76.1 2.5336 a360136 1015.8 1276.4 60 15796 878 14.4 31 555 81.6 2.69b 138 12 83.6 65.6 16574 921 14.1 30.6 584 84.6 2.64c 140 14 90.8 71.3 17351 964 13.8 30.2 614 87.7 2.640 a400142 10.516.5 12.586.1 67.6 21714 1086 15.9 34.4 660 92.9 2.77b 144 12.5 94.1 73.8 22781 1139 15.6 33.9 693 96.2 2.71c 146 14.5 102 80.1 23847 1192 15.3 33.5 727 99.7 2.6745 a450150 11.518 13.5102 80.4 32241 1433 17.7 38.5 855 114 2.89b 152 13.5 111 87.4 33759 1500 17.4 38.1 895 118 2.84c 154 15.5 120 94.5 35278 1568 17.1 37.6 938 122 2.7950 a500158 1220 14119 93.6 46472 1859 19.7 42.9 1122 142 3.07b 160 14 129 101 48556 1942 19.4 42.3 1171 146 3.01c 162 16 139 109 50639 2026 19.1 41.9 1224 151 2.9656 a560166 12.521 14.5135 106 65576 2342 22 47.9 1366 165 3.18b 168 14.5 147 115 68503 2447 21.6 47.3 1424 170 3.12c 170 16.5 158 124 71430 2551 21.3 46.8 1485 175 3.0763 a630176 1322 15155 122 94004 2984 24.7 53.8 1702 194 3.32 b 178 15 167 131 98171 3117 24.2 53.2 1771 199 3.25H型钢符号：h—高度；b—宽度；t1—腹板厚度；t2—翼缘厚度；I—惯性矩；W—截面模量i—回转半径；Sx—半截面的面积矩。
按照截面积大体相近，并且饶X轴的抗弯强度不低于相应工字钢的原则，计算出了标准中H型钢有关型号与GB/T706-88〈热轧工字钢尺寸、外形、重量及允许偏差〉〉中的工字钢的有关型号以及他们的性能参数比较表（见表Ｂ１），以供有关人员在使用Ｈ型钢替代工字钢时参考。
表Ｂ１Ｈ型钢与工字钢型号及性能参数比较表第 1 页第 2 页第 3 页第 4 页第 5 页热轧普通工字钢型号H B d t A Iy(mm4) Ix(mm4)普工10 100 68 4.5 7.6 1433 328000 2450000普工12.6 126 74 5 8.4 1810 469000第 6 页4880000普工14 140 80 5.5 9.1 2150 643000 7120000普工16 160 88 6 9.9 2611 931000 11270000普工18 180 94 6.5 10.7 3074 1229000 16690000普工20a 200 100 7 11.4 3555 1579000 23690000普工20b 200 102 9 11.4 3955 1690000 25020000普工22a 220 110 7.5 12.3 4210 2259000 34060000普工22b 220 112 9.5 12.3 4650 2402000 35830000普工25a 250 116 8 13 4851 2804000第 7 页50170000普工25b 250 118 10 13 5351 2973000 52780000普工28a 280 122 8.5 13.7 5537 3441000 71150000普工28b 280 124 10.5 13.7 6097 3638000 74810000普工32a 320 130 9.5 15 6712 4590000 110800000普工32b 320 132 11.5 15 7352 4838000 116260000普工32c 320 134 13.5 15 7992 5101000 121730000第 8 页普工36a 360 136 10 15.8 7644 5549000 157960000普工36b 360 138 12 15.8 8364 5836000 165740000普工36c 360 140 14 15.8 9084 6140000 173510000普工40a 400 142 10.5 16.5 8607 6599000 217140000普工40b 400 144 12.5 16.5 9407 6928000 227810000普工40c 400 146 14.5 16.5 10207 7275000 238470000普工45a 450 150 11.5 18 10240 8550000第 9 页322410000普工45b 450 152 13.5 18 11140 8954000 337590000普工45c 450 154 15.5 18 12040 9380000 352780000普工50a 500 158 12 20 11925 11215000 普工50b 500 160 14 20 12925 11714000 普工50c 500 162 16 20 13925 12239000 普工56a 560 166 12.5 21 13538 13658000 普工56b 560 168 14.5 21 14658 14238000 普工56c 560 170 16.5 21 15778 14848000 普工63a 630 176 13 22 15459 17024000 普工63b 630 178 15 22 16719 17707000第 10 页第 11 页 普工63c630 180 17 22 17979 18424000其中: H--高度(mm) B--翼缘宽(mm)d--腹板厚(mm) t--翼缘平均厚(mm)A--截面面积(mm2) 热轧轻型工字钢型号H B d t AIy(mm4) Ix(mm4)轻工10 100 554.5 7.2 1200 179000 1980000 轻工12 120 644.8 7.3 1470 279000 3500000 轻工14 14073 4.9 7.5 1740 419000 5720000轻工16 160 81 5 7.8 2020 586000 8730000轻工18 180 90 5.1 8.1 2340 826000 12900000轻工18a 180 100 5.1 8.3 2540 1140000 14300000轻工20 200 100 5.2 8.4 2680 1150000 18400000轻工20a 200 110 5.2 8.6 2890 1550000 20300000轻工22 220 110 5.4 8.7 3060 1570000 25500000轻工22a 220 120 5.4 8.9 3280 2060000 27900000轻工24 240 115 5.6 9.5 3480 1980000 34600000轻工24a 240 125 5.6 9.8 3750 2600000 38000000第 12 页轻工27 270 125 6 9.8 4020 2600000 50100000轻工27a 270 135 6 10.2 4320 3370000 55000000轻工30 300 135 6.5 10.2 4650 3370000 70800000轻工30a 300 145 6.5 10.7 4990 4360000 77800000轻工33 330 140 7 11.2 5380 4190000 98400000轻工36 360 145 7.5 12.3 6190 5160000133800000轻工40 400 155 8 13 7140 6660000189300000轻工45 450 160 8.6 14.2 8300 8070000274500000第 13 页轻工50 500 170 9.5 15.2 9780 10400000392900000轻工55 550 180 10.3 16.5 11400 13500000551500000轻工60 600 190 11.1 17.8 13200 17200000754500000轻工65 650 200 12 19.2 15300 217000001014000000轻工70 700 210 13 20.8 17600 273000001346000000轻工70a 700 210 15 24 20200 32400000 轻工70b 700 210 17.5 28.2 23400 39100000第 14 页其中: H--高度(mm) B--翼缘宽(mm)d--腹板厚(mm) t--翼缘平均厚(mm) A--截面面积(mm2)大通高频焊接工字钢型号A(cm2) Iy(cm4) Ix(cm4)100x50x2.3x3.2 535 6.68 90.71100x50x3.2x4.5 741 9.4 122.77100x100x6x8 2104 133.48 369.05120x120x3.2x4.5 1435 129.63 396.84120x120x4.5x6 1926 172.88 515.53150x75x3.2x4.5 1126 31.68 432.11150x100x3.2x4.5 1351 75.04 551.24150x100x4.5x6 1821 100.1 720.99第 15 页150x150x4.5x6 2421 75.51 1032.21150x150x6x8 3204 98.67 1331.43200x100x3.2x4.5 1511 58.58 1045.92200x100x4.5x6 2046 78.08 1378.62200x100x6x8 2704 133.66 1786.89200x150x3.2x4.5 1961 253.18 1475.97200x150x4.5x6 2646 337.64 1943.34200x150x6x8 3504 450.33 2524.6200x200x6x8 4304 1067 3262.3250x125x3.2x4.5 1896 146.55 2068.56250x125x4.5x6 2571 123.36 2738.6250x125x4.5x8 3052 260.59 3409.75250x125x6x8 3404 260.84 3569.91第 16 页250x150x3.2x4.5 2121 253.19 2407.62250x150x4.5x6 2871 337.68 31.8521250x150x4.5x8 3453 450.18 3995.6250x150x6x8 3804 450.42 4155.77250x200x6x8 4604 10.6709 5327.47300x150x3.2x4.5 2281 253.2 36.0441300x150x4.5x6 3096 337.72 4785.96300x150x4.5x8 3678 450.22 5976.11300x150x6x8 4104 450.51 6262.44300x200x6x8 4904 1067.18 7968.14350x150x4.5x8 3903 450.25 8416.36350x150x6x8 4404 450.6 8882.11350x175x3.2x4.5 2666 402.05 5757.85第 17 页350x175x4.5x6 3621 536.19 7661.31350x175x4.5x8 4303 714.84 9586.21350x175x6x8 4804 715.18 10051.96350x200x6x8 5204 1067.27 11221.81其中: 型号--高度(mm)x翼缘宽(mm)x腹板厚(mm)x翼缘平均厚(mm)热轧H型钢型号 d t g A(cm2) Iy(cm4)Ix(cm4)HW100x100 6 8 10 2190 383 134HW125x125 6.5 9 10 3031 847 294第 18 页HW150x150 7 10 13 4055 1660 546HW175x175 7.5 11 13 5143 2900 984HW200x200 8 12 16 6428 4770 1600HW250x250 9 14 16 9218 10800 3650HW300x300 10 15 20 12040 20500 6760HW350x350 12 19 20 17390 40300 13600HW400x400 13 21 24 21950 66900第 19 页22400HM200x150 6 9 16 3976 2740 508HM250x175 7 11 16 5624 6120 985HM300x200 8 12 20 7303 11400 1600HM350x250 9 14 20 10150 21700 3650HM400x300 10 16 24 13670 38900 7210HM450x300 11 18 24 15740 56100 8110第 20 页HM500x300 11 18 28 16440 71400 8120HM600x300 12 20 28 19250 118000 9020HN200x100 5.5 8 13 2757 1880 134HN250x125 6 9 13 3787 4080 294HN300x150 6.5 9 16 4753 7350 508HN350x175 7 11 16 6366 13700 985HN400x200 8 13 16 8412 23700第 21 页1740HN450x200 9 14 20 9741 33700 1870HN500x200 10 16 20 11420 47800 2140HN600x200 11 17 24 13520 78200 2280HN700x300 13 24 28 23550 201000 10800HN800x300 14 26 28 26740 292000 11700HN900x300 16 28 28 30980 411000 12600第 22 页HW100×100 6 8 10 2190 383 134 HW175×175 7.5 11 13 5143 2900 984 HW200×200 8 12 16 6428 4770 1600 HW200×200 12 12 16 7228 5030 1700 HW250×250 9 14 16 9218 10800 3650 HW250×250 14 14 16 10470 11500 3880 HW300×300 12 12 20 10830 17000 5520 HW300×300 10 15 20 12040 20500 6760 HW300×300 15 15 20 13540 21600 7100 HW350×350 10 16 20 14600 33300 11200 HW350×350 12 19 20 17390 40300 13600 HW400×400 15 15 24 17920 49200 16300第 23 页HW400×400 11 18 24 18760 56400 18900 HW400×400 13 21 24 21950 66900 22400 HW400×400 18 28 24 29620 93000 31000 HW400×400 21 21 24 25150 71100 23800 HW400×400 20 35 24 36140 119000 39400 HW#200×150 6 9 16 3976 2740 508 HW250×175 7 11 16 5624 6120 985 HW300×200 8 12 20 7303 11400 1600 HW350×250 9 14 20 10150 21700 3650 HW400×300 10 16 24 13670 38900 7210 HW450×300 11 18 24 15740 56100 8110 HW500×300 11 15 28 14640 60800 6770第 24 页HW500×300 11 18 28 16440 71400 8120 HW600×300 12 17 28 17450 103000 7670 HW600×300 12 20 28 19250 118000 9020 HW600×300 14 23 28 22240 137000 10600 HN175×90 5 8 10 2321 122097.6HN#200×100 4.5 7 13 2359 1610 114 HN#200×100 5.5 8 13 2757 1880 134 HN250×125 5 8 13 3289 3560 255 HN250×125 6 9 13 3787 4080 294 HN300×150 5.5 8 16 4155 6460 443 HN300×150 6.5 9 16 4753 7350 508第 25 页HN350×175 6 9 16 5319 11200 792 HN350×175 7 11 16 6366 13700 985 HN400×150 8 13 16 7112 18800 734 HN400×200 7 11 16 7216 20000 1450 HN400×200 8 13 16 8412 23700 1740 HN450×150 9 14 20 8341 27100 793 HN450×200 8 12 20 8495 290000 1580 HN450×200 9 14 20 9741 33700 1870 HN500×150 10 16 20 9823 38500 907 HN500×200 9 14 20 10130 41900 1840 HN500×200 10 16 20 11420 47800 2140 HN500×200 11 19 20 13130 56500 2580 HN600×200 10 15 24 12120 69300 1980第 26 页HN600×200 11 17 24 13520 78200 2280 HN600×200 12 20 24 15330 91000 2720 HN700×300 13 20 28 21150 172000 9020 HN700×300 13 24 28 23550 201000 10800 HP200×200 12 12 16 7228 5030 1700 HP250×250 11 11 16 8205 8790 2940 HP250×250 14 14 16 10470 11500 3880 HP300×300 12 12 20 10830 17000 5520 HP300×300 10 15 20 12040 20500 6760 HP300×300 15 15 20 13540 21600 7110 HP350×350 13 13 20 13530 28200 9380 HP350×350 16 16 20 16660 35300 11800第 27 页HP350×350 12 19 20 17390 40300 13600HP350×350 19 19 20 19840 42800 14400HP400×400 15 15 24 17920 49200 16300HP400×400 18 18 24 21520 59900 20000HP400×400 13 21 24 21950 66900 22400HP400×400 18 28 24 29620 93000 31000HP400×400 21 21 24 25150 71100 23800HP400×400 20 35 24 36140 119000 39400其中: 型号--高度(mm)x翼缘宽(mm)d--腹板厚(mm) t--翼缘平均厚(mm) g--重量(kg/m)表1-6 热轧普通工字钢规格及截面特性（GB 706-88）第 28 页第 29 页第 30 页第 31 页注：普通工字钢的通常长度：110～118，为5m～19m；120～163，为6m～19m。

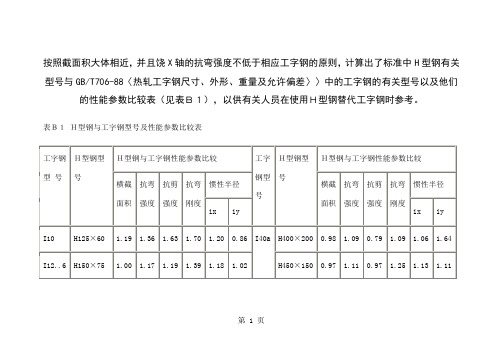

按照截面积大体相近，并且饶X轴的抗弯强度不低于相应工字钢的原则，计算出了标准中H型钢有关型号与GB/T706-88〈热轧工字钢尺寸、外形、重量及允许偏差〉〉中的工字钢的有关型号以及他们的性能参数比较表（见表Ｂ１），以供有关人员在使用Ｈ型钢替代工字钢时参考。
表Ｂ１Ｈ型钢与工字钢型号及性能参数比较表精品文档精品文档精品文档热轧普通工字钢型号H B d t A Iy(mm4) Ix(mm4)普工10 100 68 4.5 7.6 1433 328000 2450000普工12.6 126 74 5 8.4 1810 469000 48普工14 140 80 5.5 9.1 2150 643000 7120000普工16 160 88 6 9.9 2611 93100011270000精品文档普工18 180 94 6.5 10.7 3074 1229000 16690000普工20a 200 100 7 11.4 3555 1579000 23690000普工20b 200 102 9 11.4 3955 1690000 25020000普工22a 220 110 7.5 12.3 4210 2259000 34060000普工22b 220 112 9.5 12.3 4650 2402000 35830000普工25a 250 116 8 13 4851 2804000 50170000普工25b 250 118 10 13 5351 2973000 52780000普工28a 280 122 8.5 13.7 5537 3441000 71150000普工28b 280 124 10.5 13.7 6097 3638000 74810000普工32a 320 130 9.5 15 6712 4590000 110800000普工32b 320 132 11.5 15 7352 4838000 116260000普工32c 320 134 13.5 15 7992 5101000 121730000普工36a 360 136 10 15.8 7644 5549000 157960000精品文档普工36b 360 138 12 15.8 8364 5836000165740000普工36c 360 140 14 15.8 9084 6140000173510000普工40a 400 142 10.5 16.5 8607 6599000217140000普工40b 400 144 12.5 16.5 9407 6928000227810000普工40c 400 146 14.5 16.5 10207 7275000238470000普工45a 450 150 11.5 18 10240 8550000322410000普工45b 450 152 13.5 18 11140 8954000337590000普工45c 450 154 15.5 18 12040 9380000352780000普工50a 500 158 12 20 11925 11215000 46普工50b 500 160 14 20 12925 11714000 48普工50c 500 162 16 20 13925 12239000 50普工56a 560 166 12.5 21 13538 13658000 65普工56b 560 168 14.5 21 14658 14238000 68普工56c 560 170 16.5 21 15778 14848000 71普工63a 630 176 13 22 15459 17024000 94普工63b 630 178 15 22 16719 17707000 98普工63c 630 180 17 22 17979 18424000 10精品文档精品文档其中: H--高度(mm) B--翼缘宽(mm) d--腹板厚(mm) t--翼缘平均厚(mm)A--截面面积(mm2)热轧轻型工字钢型号 H B dt A Iy(mm4) Ix(mm4) 轻工10 100 55 4.5 7.2 1200 179000 1980000 轻工12 120 64 4.8 7.3 1470 279000 3500000 轻工14 140 73 4.9 7.5 1740 419000 5720000 轻工16 160 81 5 7.8 2020 586000 8730000 轻工18 180 90 5.1 8.1 2340 826000 12900000 轻工18a 180 100 5.1 8.3 2540 1140000 14300000 轻工20 200 100 5.2 8.4 2680 1150000 18400000 轻工20a 200 110 5.2 8.6 2890 1550000 20300000 轻工22 220 110 5.4 8.7 3060 1570000 25500000 轻工22a 220 120 5.4 8.9 3280 2060000 27900000 轻工24 240 1155.69.53480198000034600000轻工24a 240 125 5.6 9.8 3750 260000038000000轻工27 270 125 6 9.8 4020 260000050100000轻工27a 270 135 6 10.2 4320 337000055000000轻工30 300 135 6.5 10.2 4650 337000070800000轻工30a 300 145 6.5 10.7 4990 436000077800000轻工33 330 140 7 11.2 5380 419000098400000轻工36 360 145 7.5 12.3 6190 5160000133800000轻工40 400 155 8 13 7140 6660000189300000轻工45 450 160 8.6 14.2 8300 8070000274500000轻工50 500 170 9.5 15.2 9780 10400000 39轻工55 550 180 10.3 16.5 11400 13500000 55轻工60 600 190 11.1 17.8 13200 17200000 75轻工65 650 200 12 19.2 15300 21700000 10轻工70 700 210 13 20.8 17600 27300000 13轻工70a 700 210 15 24 20200 32400000 15轻工70b 700 210 17.5 28.2 23400 39100000 17精品文档其中: H--高度(mm) B--翼缘宽(mm)d--腹板厚(mm) t--翼缘平均厚(mm) A--截面面积(mm2)大通高频焊接工字钢型号A(cm2) Iy(cm4) Ix(cm4)100x50x2.3x3.2 535 6.68 90.71100x50x3.2x4.5 741 9.4 122.77100x100x6x8 2104 133.48 369.05120x120x3.2x4.5 1435 129.63 396.84120x120x4.5x6 1926 172.88 515.53150x75x3.2x4.5 1126 31.68 432.11150x100x3.2x4.5 1351 75.04 551.24150x100x4.5x6 1821 100.1 720.99150x150x4.5x6 2421 75.51 1032.21150x150x6x8 3204 98.67 1331.43200x100x3.2x4.5 1511 58.58 1045.92200x100x4.5x6 2046 78.08 1378.62200x100x6x8 2704 133.66 1786.89200x150x3.2x4.5 1961 253.18 1475.97200x150x4.5x6 2646 337.64 1943.34200x150x6x8 3504 450.33 2524.6200x200x6x8 4304 1067 3262.3250x125x3.2x4.5 1896 146.55 2068.56250x125x4.5x6 2571 123.36 2738.6250x125x4.5x8 3052 260.59 3409.75精品文档250x125x6x8 3404 260.84 3569.91250x150x3.2x4.5 2121 253.19 2407.62250x150x4.5x6 2871 337.68 31.8521250x150x4.5x8 3453 450.18 3995.6250x150x6x8 3804 450.42 4155.77250x200x6x8 4604 10.6709 5327.47300x150x3.2x4.5 2281 253.2 36.0441300x150x4.5x6 3096 337.72 4785.96300x150x4.5x8 3678 450.22 5976.11300x150x6x8 4104 450.51 6262.44300x200x6x8 4904 1067.18 7968.14350x150x4.5x8 3903 450.25 8416.36350x150x6x8 4404 450.6 8882.11350x175x3.2x4.5 2666 402.05 5757.85350x175x4.5x6 3621 536.19 7661.31350x175x4.5x8 4303 714.84 9586.21350x175x6x8 4804 715.18 10051.96350x200x6x8 5204 1067.27 11221.81其中: 型号--高度(mm)x翼缘宽(mm)x腹板厚(mm)x翼缘平均厚(mm)热轧H型钢型号 d t g A(cm2) Iy(cm4) Ix(cm4)HW100x100 6 8 10 2190 383 13HW125x125 6.5 9 10 3031 847 29HW150x150 7 10 13 4055 1660 54HW175x175 7.5 11 13 5143 2900 98精品文档。

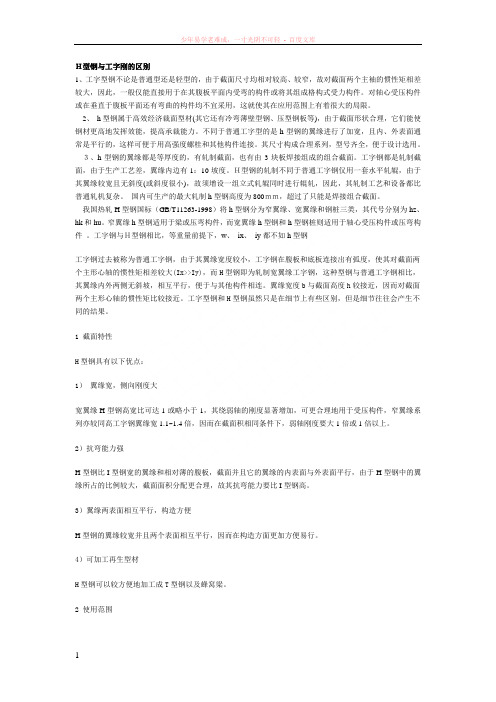

Ｈ型钢与工字刚的区别1、工字型钢不论是普通型还是轻型的，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。
对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限。
2、h型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等)，由于截面形状合理，它们能使钢材更高地发挥效能，提高承裁能力。
不同于普通工字型的是h型钢的翼缘进行了加宽，且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。
其尺寸构成合理系列，型号齐全，便于设计选用。
３、h型钢的翼缘都是等厚度的，有轧制截面，也有由3块板焊接组成的组合截面。
工字钢都是轧制截面，由于生产工艺差，翼缘内边有1：10坡度。
Ｈ型钢的轧制不同于普通工字钢仅用一套水平轧辊，由于其翼缘较宽且无斜度(或斜度很小)，故须增设一组立式轧辊同时进行辊轧，因此，其轧制工艺和设备都比普通轧机复杂。
国内可生产的最大轧制h型钢高度为800ｍｍ，超过了只能是焊接组合截面。
我国热轧H型钢国标（GB/T11263-1998）将h型钢分为窄翼缘、宽翼缘和钢桩三类，其代号分别为hz、hk和hu。
窄翼缘h型钢适用于梁或压弯构件，而宽翼缘h型钢和h型钢桩则适用于轴心受压构件或压弯构件。
工字钢与Ｈ型钢相比，等重量前提下，w、ix、iy都不如h型钢工字钢过去被称为普通工字钢，由于其翼缘宽度较小，工字钢在腹板和底板连接出有弧度，使其对截面两个主形心轴的惯性矩相差较大(Ix>>Iy)，而H型钢即为轧制宽翼缘工字钢，这种型钢与普通工字钢相比，其翼缘内外两侧无斜坡，相互平行，便于与其他构件相连。
翼缘宽度b与截面高度h较接近，因而对截面两个主形心轴的惯性矩比较接近。
工字型钢和H型钢虽然只是在细节上有些区别，但是细节往往会产生不同的结果。
1 截面特性H型钢具有以下优点：1）翼缘宽，侧向刚度大宽翼缘H型钢高宽比可达1或略小于1，其绕弱轴的刚度显著增加，可更合理地用于受压构件，窄翼缘系列亦较同高工字钢翼缘宽1.1~1.4倍，因而在截面积相同条件下，弱轴刚度要大1倍或1倍以上。
钢结构工字钢与H型钢之间的区别(有图比较)工字钢如名所示，是一种“工“字型截面型钢，上下翼缘齐头。
工字钢的翼缘内表面有着倾斜度（1∶6），使得翼缘外薄而内厚，这样就造成工字钢在二个主平面内的截面特性相差巨大，在应用中难以发挥钢材的强度特性。
工字钢已经逐渐被H型钢所淘汰。
1、H型钢H型钢是当今钢结构建筑中应用广泛的型材，它与工字钢相比有着很多的区别。
首先是翼缘宽，其次翼缘内表面没有斜度，上下表面平行。
H型钢的截面特性要明显优于传统的工字钢。
目前我国已经能够生产70余种规格的H型钢。
根据国家标准GB／T11263－1998《热轧H型钢和剖分T型钢》的规定，H型钢分为宽缘翼H型钢（代号HW），中翼缘H型钢（代号HM），窄翼缘H型钢（代号HN），同样T型钢也分为TW、TM和TN三类。
H型钢的标记方式采用高度´宽度´腹板厚度´翼缘厚度（H´B´t1´t2）。
如图：工字型钢主要不论是普通型还是轻型的，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大。
因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成结构式受力构件。
对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限性。
2、H型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等)，由于截面形状合理，它们能使钢材更高地发挥效能，提高承裁能力。
不同于普通工字型的是H型钢的翼绣进行了加宽，且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。
其尺寸构成合理系列，型号齐全，便于设计选用。
H型钢的轧制不同于普通工字钢仅用一套水平轧辊，由于其翼绦较宽且无斜度(或斜度很小)，故须增设一组立式轧辊同时进行辊轧。
因此，其轧制工艺和设备都比普通轧机复杂。
我国国标《热轧H型钢尺寸、外形、重量及允许偏差》(GB11l263—89)将H型钢分为窄翼缘、宽翼缘和钢桩三类，其代号分别为HZ、HK和HU。
常用型钢规格表普通工字钢符号：h—高度；b—宽度；tw—腹板厚度；t—翼缘平均厚度；I—惯性矩；W—截面模量i—回转半径；Sx—半截面的面积矩；长度：型号10～18，长5～19m；型号20～63，长6～19m。
型号尺寸〔mm〕截面面积(cm2)理论重量(kg/m)x-x轴y-y轴hmmbmmt wmmtmmRmmI xcm4W xcm3i xcmI x/S xcmI ycm4W ycm3I ycm10 100 68 4.5 7.6 6.5 14.3 11.2 245 49 4.14 8.69 33 9.6 1.51 12.6 126 74 5 8.4 7 18.1 14.2 488 77 5.19 11 47 12.7 1.61 14 140 80 5.5 9.1 7.5 21.5 16.9 712 102 5.75 12.2 64 16.1 1.73 16 160 88 6 9.9 8 26.1 20.5 1127 141 6.57 13.9 93 21.1 1.89 18 180 94 6.5 10.7 8.5 30.7 24.1 1699 185 7.37 15.4 123 26.2 2.0020 a200100 711.4 935.5 27.9 2369 237 8.16 17.4 158 31.6 2.11b 102 9 39.5 31.1 2502 250 7.95 17.1 169 33.1 2.0722 a220110 7.512.3 9.542.1 33 3406 310 8.99 19.2 226 41.1 2.32b 112 9.5 46.5 36.5 3583 326 8.78 18.9 240 42.9 2.2725 a250116 813 1048.5 38.1 5017 401 10.2 21.7 280 48.4 2.4b 118 10 53.5 42 5278 422 9.93 21.4 297 50.4 2.3628 a280122 8.513.7 10.555.4 43.5 7115 508 11.3 24.3 344 56.4 2.49b 124 10.5 61 47.9 7481 534 11.1 24 364 58.7 2.4432 a320130 9.515 11.567.1 52.7 11080 692 12.8 27.7 459 70.6 2.62b 132 11.5 73.5 57.7 11626 727 12.6 27.3 484 73.3 2.57c 134 13.5 79.9 62.7 12173 761 12.3 26.9 510 76.1 2.5336 a360136 1015.8 1276.4 60 15796 878 14.4 31 555 81.6 2.69b 138 12 83.6 65.6 16574 921 14.1 30.6 584 84.6 2.64c 140 14 90.8 71.3 17351 964 13.8 30.2 614 87.7 2.640 a400142 10.516.5 12.586.1 67.6 21714 1086 15.9 34.4 660 92.9 2.77b 144 12.5 94.1 73.8 22781 1139 15.6 33.9 693 96.2 2.71c 146 14.5 102 80.1 23847 1192 15.3 33.5 727 99.7 2.6745 a450150 11.518 13.5102 80.4 32241 1433 17.7 38.5 855 114 2.89b 152 13.5 111 87.4 33759 1500 17.4 38.1 895 118 2.84c 154 15.5 120 94.5 35278 1568 17.1 37.6 938 122 2.7950 a500158 1220 14119 93.6 46472 1859 19.7 42.9 1122 142 3.07b 160 14 129 101 48556 1942 19.4 42.3 1171 146 3.01c 162 16 139 109 50639 2026 19.1 41.9 1224 151 2.9656 a560166 12.521 14.5135 106 65576 2342 22 47.9 1366 165 3.18b 168 14.5 147 115 68503 2447 21.6 47.3 1424 170 3.12c 170 16.5 158 124 71430 2551 21.3 46.8 1485 175 3.0763 a630176 1322 15155 122 94004 2984 24.7 53.8 1702 194 3.32 b 178 15 167 131 98171 3117 24.2 53.2 1771 199 3.25H型钢符号：h—高度；b—宽度；t1—腹板厚度；t2—翼缘厚度；I—惯性矩；W—截面模量i—回转半径；Sx—半截面的面积矩。
按照截面积大体相近，并且饶X轴的抗弯强度不低于相应工字钢的原则，计算出了标准中H型钢有关型号与GB/T706-88〈热轧工字钢尺寸、外形、重量及允许偏差〉〉中的工字钢的有关型号以及他们的性能参数比较表（见表Ｂ１），以供有关人员在使用Ｈ型钢替代工字钢时参考。
表Ｂ１Ｈ型钢与工字钢型号及性能参数比较表工字钢型号Ｈ型钢型号Ｈ型钢与工字钢性能参数比较工字钢型号Ｈ型钢型号Ｈ型钢与工字钢性能参数比较横截面积抗弯强度抗剪强度抗弯刚度惯性半径横截面积抗弯强度抗剪强度抗弯刚度惯性半径ix iy ix iyI10 H125×60 1.19 1.36 1.63 1.70 1.20 0.86 I40a H400×2000.98 1.09 0.79 1.09 1.06 1.64 I12..6 H150×75 1.00 1.17 1.19 1.39 1.18 1.02 H450×1500.97 1.11 0.97 1.25 1.13 1.11 I14 H175×90 1.08 1.37 1.15 1.71 1.26 1.18 H446×1990.99 1.20 0.88 1.34 1.16 1.56 I16 H175×900.89 0.99 0.92 1.08 1.10 1.08 I40b H400×2000.89 1.04 0.67 1.04 1.08 1.68 H198×990.90 1.16 0.95 1.43 1.26 1.16 H450×1500.89 1.06 0.83 1.19 1.15 1.14 H200×100 1.06 1.33 1.16 1.67 1.25 1.17 H446×1990.90 1.14 0.75 1.27 1.19 1.59 I18 H200×1000.90 1.01 0.95 1.13 1.12 1.11 H450×200 1.04 1.32 0.85 1.48 1.19 1.621H248×124 1.07 1.55 1.09 2.13 1.41 1.39 H500×150 1.04 1.35 1.01 1.69 1.27 1.12 I20a H248×1240.93 1.21 0.91 1.50 1.28 1.31 I40c H400×2000.82 0.99 0.59 0.99 1.11 1.71 H250×125 1.07 1.38 1.09 1.72 1.28 1.32 H450×1500.82 1.01 0.72 1.14 1.18 1.15 I20b H248×1240.83 1.15 0.72 1.42 1.31 1.35 H446×1990.83 1.09 0.65 1.22 1.22 1.63 H250×1250.96 1.30 0.86 1.63 1.31 1.35 H450×2000.95 1.26 0.74 1.41 1.22 1.65 I22a H250×1250.90 1.05 0.92 1.20 1.16 1.21 H500×1500.96 1.29 0.89 1.61 1.30 1.15 H298×1490.99 1.40 1.02 1.90 1.38 1.41 H496×1990.99 1.42 0.81 1.76 1.34 1.61 I22b H250×1250.81 1.00 0.74 1.14 1.18 1.23 I45a H450×2000.95 1.05 0.81 1.05 1.05 1.52 H298×1490.89 1.33 0.82 1.80 1.41 1.44 H500×1500.96 1.07 0.97 1.19 1.02 1.05 H300×150 1.02 1.50 0.96 2.05 1.41 1.44 H496×1990.99 1.18 0.89 1.30 1.15 1.48 I25a H298×1490.86 1.08 0.84 1.29 1.22 1.36 I45b H450×2000.87 1.00 0.70 1.00 1.07 1.54 H300×1500.98 1.22 0.99 1.47 1.22 1.36 H500×1500.88 1.03 0.84 1.14 1.14 1.07 I25b H298×1490.78 1.03 0.68 1.22 1.25 1.36 H496×1990.91 1.13 0.75 1.24 1.17 1.50 H300×1500.89 1.16 0.81 1.39 1.25 1.36 H500×200 1.03 1.28 0.86 1.42 1.18 1.522H346×1740.99 1.54 0.87 2.12 1.46 1.61 I45c H450×2000.81 1.03 0.67 0.96 1.09 1.57 I28a H346×1740.96 1.28 0.90 1.57 1.28 1.54 H500×1500.82 1.05 0.80 1.09 1.16 1.09 I28b H346×1740.87 1.21 0.74 1.50 1.31 1.55 H496×1990.84 1.16 0.73 1.19 1.19 1.53 H350×175 1.04 1.46 0.87 1.83 1.32 1.58 H500×2000.95 1.31 0.82 1.35 1.20 1.55 I32a H350×1750.95 1.13 0.83 1.24 1.15 1.50 H596×199 1.01 1.59 0.97 1.96 1.40 1.45 I32b H350×1750.87 1.08 0.70 1.18 1.17 1.51 I50a H500×2000.96 1.03 0.86 1.03 1.04 1.41 H400×150 0.97 1.30 0.89 1.62 1.29 1.23 H596×199 1.02 1.25 1.01 1.49 1.21 1.32 H396×1990.98 1.39 0.79 1.72 1.33 1.72 I50b H506×201 1.02 1.07 0.83 1.16 1.07 1.47 I32c H350×1750.80 1.03 0.60 1.13 1.20 1.51 H596×1990.94 1.20 0.88 1.43 1.23 1.34 H400×1500.89 1.24 0.77 1.54 1.33 1.23 H600×200 1.05 1.25 0.97 1.61 1.24 1.37 H396×1990.90 1.33 0.68 1.64 1.36 1.72 I50c H500×2000.82 1.02 0.71 0.94 1.08 1.46 I36a H400×1500.93 1.07 0.90 1.19 1.13 1.19 H506×2010.94 1.10 0.79 1.12 1.09 1.50 H396×1990.94 1.15 0.80 1.27 1.16 1.67 H596×1990.87 1.23 0.84 1.37 1.26 1.36 I36b H400×1500.85 1.02 0.76 1.13 1.16 1.22 H600×2000.97 1.29 0.93 1.54 1.27 1.393H396×1990.86 1.10 0.68 1.21 1.18 1.70 I56a H596×1990.90 0.99 0.87 1.06 1.09 1.27 H400×200 1.01 1.29 0.78 1.43 1.19 1.72 H600×200 1.00 1.04 0.96 1.19 1.10 1.29 H450×150 1.00 1.31 0.96 1.64 1.28 1.17 I56b H606×201 1.05 1.14 0.92 1.33 1.13 1.33 H446×199 1.02 1.41 0.86 1.75 1.31 1.63 I56c H600×2000.86 1.02 0.81 1.09 1.13 1.30 I36c H396×1990.79 1.05 0.59 1.15 1.21 1.72 H606×2010.97 1.18 0.89 1.27 1.15 1.33 H400×2000.93 1.23 0.68 1.37 1.22 1.75 I63a H582×300 1.13 1.10 0.89 1.10 0.99 2.00 H450×1500.92 1.25 0.83 1.56 1.30 1.18 I63b H582×300 1.04 1.05 0.78 1.05 1.00 2.02 H446×1990.94 1.35 0.75 1.67 1.34 1.66 I63c H582×3000.97 1.09 0.76 1.01 1.02 2.03热轧普通工字钢型号H B d t A Iy(mm4) Ix(mm4)普工10 100 68 4.5 7.6 1433 328000 2450000普工12.6 126 74 5 8.4 1810 4690004880000普工14 140 80 5.5 9.1 2150 643000 7120000普工16 160 88 6 9.9 2611 931000普工18 180 94 6.5 10.7 3074 1229000普工20a 200 100 7 11.4 3555 1579000普工20b 200 102 9 11.4 3955 1690000普工22a 220 110 7.5 12.3 4210 22590004普工22b 220 112 9.5 12.3 4650 2402000普工25a 250 116 8 13 4851 2804000普工25b 250 118 10 13 5351 2973000普工28a 280 122 8.5 13.7 5537 3441000普工28b 280 124 10.5 13.7 6097 3638000普工32a 320 130 9.5 15 6712 4590000 0普工32b 320 132 11.5 15 7352 4838000 0普工32c 320 134 13.5 15 7992 5101000 0普工36a 360 136 10 15.8 7644 5549000 0普工36b 360 138 12 15.8 8364 5836000 0普工36c 360 140 14 15.8 9084 6140000 0普工40a 400 142 10.5 16.5 8607 6599000 0普工40b 400 144 12.5 16.5 9407 6928000 0普工40c 400 146 14.5 16.5 10207 7275000 0普工45a 450 150 11.5 18 10240 8550000 0普工45b 450 152 13.5 18 11140 8954000 0普工45c 450 154 15.5 18 12040 9380000 0普工50a 500 158 12 20 11925 0普工50b 500 160 14 20 12925 0普工50c 500 162 16 20 13925 0普工56a 560 166 12.5 21 13538 0普工56b 560 168 14.5 21 14658 0普工56c 560 170 16.5 21 15778 0普工63a 630 176 13 22 15459 0普工63b 630 178 15 22 16719 0普工63c 630 180 17 22 17979 005其中: H--高度(mm) B--翼缘宽(mm)d--腹板厚(mm) t--翼缘平均厚(mm) A--截面面积(mm2)热轧轻型工字钢型号H B d t A Iy(mm4) Ix(mm4)轻工10 100 55 4.5 7.2 1200 179000 1980000 轻工12 120 64 4.8 7.3 1470 279000 3500000 轻工14 140 73 4.9 7.5 1740 419000 5720000 轻工16 160 81 5 7.8 2020 586000 8730000 轻工18 180 90 5.1 8.1 2340 826000轻工18a 180 100 5.1 8.3 2540 1140000轻工20 200 100 5.2 8.4 2680 1150000轻工20a 200 110 5.2 8.6 2890 1550000轻工22 220 110 5.4 8.7 3060 1570000轻工22a 220 120 5.4 8.9 3280 2060000轻工24 240 115 5.6 9.5 3480 1980000轻工24a 240 125 5.6 9.8 3750 2600000轻工27 270 125 6 9.8 4020 2600000轻工27a 270 135 6 10.2 4320 3370000轻工30 300 135 6.5 10.2 4650 3370000轻工30a 300 145 6.5 10.7 4990 4360000轻工33 330 140 7 11.2 5380 4190000轻工36 360 145 7.5 12.3 6190 5160000 06轻工40 400 155 8 13 7140 6660000 0轻工45 450 160 8.6 14.2 8300 8070000 0轻工50 500 170 9.5 15.2 9780 0轻工55 550 180 10.3 16.5 11400 0轻工60 600 190 11.1 17.8 13200 0轻工65 650 200 12 19.2 15300 00轻工70 700 210 13 20.8 17600 00轻工70a 700 210 15 24 20200 00轻工70b 700 210 17.5 28.2 23400 00其中: H--高度(mm) B--翼缘宽(mm)d--腹板厚(mm) t--翼缘平均厚(mm) A--截面面积(mm2)大通高频焊接工字钢型号A(cm2) Iy(cm4) Ix(cm4)100x50x2.3x3.2 535 6.68 90.71100x50x3.2x4.5 741 9.4 122.77100x100x6x8 2104 133.48 369.05120x120x3.2x4.5 1435 129.63 396.84120x120x4.5x6 1926 172.88 515.53150x75x3.2x4.5 1126 31.68 432.11150x100x3.2x4.5 1351 75.04 551.24150x100x4.5x6 1821 100.1 720.99150x150x4.5x6 2421 75.51 1032.21150x150x6x8 3204 98.67 1331.43200x100x3.2x4.5 1511 58.58 1045.92200x100x4.5x6 2046 78.08 1378.62200x100x6x8 2704 133.66 1786.897200x150x3.2x4.5 1961 253.18 1475.97200x150x4.5x6 2646 337.64 1943.34200x150x6x8 3504 450.33 2524.6200x200x6x8 4304 1067 3262.3250x125x3.2x4.5 1896 146.55 2068.56250x125x4.5x6 2571 123.36 2738.6250x125x4.5x8 3052 260.59 3409.75250x125x6x8 3404 260.84 3569.91250x150x3.2x4.5 2121 253.19 2407.62250x150x4.5x6 2871 337.68 31.8521250x150x4.5x8 3453 450.18 3995.6250x150x6x8 3804 450.42 4155.77250x200x6x8 4604 10.6709 5327.47300x150x3.2x4.5 2281 253.2 36.0441300x150x4.5x6 3096 337.72 4785.96300x150x4.5x8 3678 450.22 5976.11300x150x6x8 4104 450.51 6262.44300x200x6x8 4904 1067.18 7968.14350x150x4.5x8 3903 450.25 8416.36350x150x6x8 4404 450.6 8882.11350x175x3.2x4.5 2666 402.05 5757.85350x175x4.5x6 3621 536.19 7661.31350x175x4.5x8 4303 714.84 9586.21350x175x6x8 4804 715.18 10051.96350x200x6x8 5204 1067.27 11221.81其中: 型号--高度(mm)x翼缘宽(mm)x腹板厚(mm)x翼缘平均厚(mm)8热轧H型钢型号 d t g A(cm2) Iy(cm4) Ix(cm4)HW100x100 6 8 10 2190 383 134 HW125x125 6.5 9 10 3031 847 294 HW150x150 7 10 13 4055 1660 546 HW175x175 7.5 11 13 5143 2900 984 HW200x200 8 12 16 6428 4770 1600 HW250x250 9 14 16 9218 10800 3650 HW300x300 10 15 20 12040 20500 6760 HW350x350 12 19 20 17390 40300 13600 HW400x400 13 21 24 21950 66900 22400 HM200x150 6 9 16 3976 2740 508 HM250x175 7 11 16 5624 6120 985 HM300x200 8 12 20 7303 11400 1600 HM350x250 9 14 20 10150 21700 3650 HM400x300 10 16 24 13670 38900 7210 HM450x300 11 18 24 15740 56100 8110 HM500x300 11 18 28 16440 71400 8120 HM600x300 12 20 28 19250 118000 9020 HN200x100 5.5 8 13 2757 1880 134 HN250x125 6 9 13 3787 4080 294 HN300x150 6.5 9 16 4753 7350 508 HN350x175 7 11 16 6366 13700 985 HN400x200 8 13 16 8412 23700 1740 HN450x200 9 14 20 9741 33700 1870 HN500x200 10 16 20 11420 47800 21409HN600x200 11 17 24 13520 78200 2280 HN700x300 13 24 28 23550 201000 10800 HN800x300 14 26 28 26740 292000 11700 HN900x300 16 28 28 30980 411000 12600 HW100×100 6 8 10 2190 383 134HW175×175 7.5 11 13 5143 2900 984HW200×200 8 12 16 6428 4770 1600HW200×200 12 12 16 7228 5030 1700HW250×250 9 14 16 9218 10800 3650HW250×250 14 14 16 10470 11500 3880HW300×300 12 12 20 10830 17000 5520HW300×300 10 15 20 12040 20500 6760HW300×300 15 15 20 13540 21600 7100HW350×350 10 16 20 14600 33300 11200HW350×350 12 19 20 17390 40300 13600HW400×400 15 15 24 17920 49200 16300HW400×400 11 18 24 18760 56400 18900HW400×400 13 21 24 21950 66900 22400HW400×400 18 28 24 29620 93000 31000HW400×400 21 21 24 25150 71100 23800HW400×400 20 35 24 36140 119000 39400HW#200×150 6 9 16 3976 2740 508HW250×175 7 11 16 5624 6120 985HW300×200 8 12 20 7303 11400 1600HW350×250 9 14 20 10150 21700 3650HW400×300 10 16 24 13670 38900 721010HW450×300 11 18 24 15740 56100 8110HW500×300 11 15 28 14640 60800 6770HW500×300 11 18 28 16440 71400 8120HW600×300 12 17 28 17450 103000 7670HW600×300 12 20 28 19250 118000 9020HW600×300 14 23 28 22240 137000 10600HN175×90 5 8 10 2321 1220 97.6 HN#200×100 4.5 7 13 2359 1610 114HN#200×100 5.5 8 13 2757 1880 134HN250×125 5 8 13 3289 3560 255HN250×125 6 9 13 3787 4080 294HN300×150 5.5 8 16 4155 6460 443HN300×150 6.5 9 16 4753 7350 508HN350×175 6 9 16 5319 11200 792HN350×175 7 11 16 6366 13700 985HN400×150 8 13 16 7112 18800 734HN400×200 7 11 16 7216 20000 1450HN400×200 8 13 16 8412 23700 1740HN450×150 9 14 20 8341 27100 793HN450×200 8 12 20 8495 290000 1580HN450×200 9 14 20 9741 33700 1870HN500×150 10 16 20 9823 38500 907HN500×200 9 14 20 10130 41900 1840HN500×200 10 16 20 11420 47800 2140HN500×200 11 19 20 13130 56500 2580HN600×200 10 15 24 12120 69300 198011HN600×200 11 17 24 13520 78200 2280HN600×200 12 20 24 15330 91000 2720HN700×300 13 20 28 21150 172000 9020HN700×300 13 24 28 23550 201000 10800HP200×200 12 12 16 7228 5030 1700HP250×250 11 11 16 8205 8790 2940HP250×250 14 14 16 10470 11500 3880HP300×300 12 12 20 10830 17000 5520HP300×300 10 15 20 12040 20500 6760HP300×300 15 15 20 13540 21600 7110HP350×350 13 13 20 13530 28200 9380HP350×350 16 16 20 16660 35300 11800HP350×350 12 19 20 17390 40300 13600HP350×350 19 19 20 19840 42800 14400HP400×400 15 15 24 17920 49200 16300HP400×400 18 18 24 21520 59900 20000HP400×400 13 21 24 21950 66900 22400HP400×400 18 28 24 29620 93000 31000HP400×400 21 21 24 25150 71100 23800HP400×400 20 35 24 36140 119000 39400其中: 型号--高度(mm)x翼缘宽(mm)d--腹板厚(mm) t--翼缘平均厚(mm) g--重量(kg/m)表1-6 热轧普通工字钢规格及截面特性（GB 706-88）12I——截面惯性矩；W——截面抵抗矩；S——半截面面积矩；t——截面回转半径。
h型钢和工字钢截面形状H型钢和工字钢是常见的钢铁材料，广泛应用于建筑、桥梁、机械制造等领域。
它们的截面形状不同，具有各自的特点和优势。
来看H型钢。
H型钢的截面形状呈H字形，上下翼缘与腹板连接，形成了一个稳定的结构。
H型钢的截面尺寸相对较大，承载能力较强。
由于其截面形状的特殊性，H型钢的惯性矩较大，抗弯能力较强，适用于承受大跨度的结构。
而且，H型钢具有重量轻、强度高的特点，可以减少结构自重，提高整体结构的承载能力。
H型钢的应用十分广泛。
在建筑领域，H型钢常用于制作钢结构框架，如工业厂房、仓库、大型体育馆等。
在桥梁领域，H型钢常用于制作桥梁梁体，承受桥面荷载。
此外，H型钢还常用于制作机械设备的支撑结构，如起重机、矿山设备等。
由于H型钢具有较好的塑性变形能力，还可以用于制作冲压模具、汽车车架等。
接下来，我们来看工字钢。
工字钢的截面形状呈工字形，上下翼缘与腹板连接，形成了一个稳定的结构。
与H型钢相比，工字钢的截面尺寸相对较小，承载能力较弱。
但是，工字钢具有截面尺寸相对较小的优势，适用于承受轻负荷和小跨度的结构。
此外，工字钢的弯曲刚度较小，适用于一些需要弯曲变形的场合。
工字钢的应用也非常广泛。
在建筑领域，工字钢常用于制作小型钢结构，如房屋屋架、楼梯扶手等。
在机械制造领域，工字钢常用于制作各种机械零部件，如轴承座、连接板等。
此外，工字钢还可以用于制作钢木家具、货架等。
总的来说，H型钢和工字钢都是重要的钢铁材料，具有各自的特点和优势。
H型钢适用于承受大跨度和重负荷的结构，而工字钢适用于承受轻负荷和小跨度的结构。
在实际应用中，根据具体的工程需求和结构要求，选择合适的钢材截面形状是非常重要的。
无论是H 型钢还是工字钢，都可以根据需要进行加工和组合，以满足不同场合的使用要求。
在未来的发展中，随着技术的进步和需求的变化，H 型钢和工字钢的应用将越来越广泛，为各行各业的发展提供更多的可能性。
