沪科版《13.3连接串联电路和并联电路》知能训练及答案

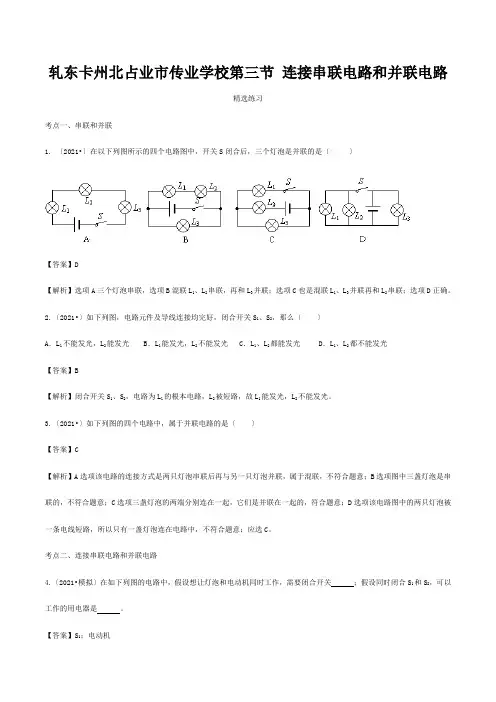

轧东卡州北占业市传业学校第三节连接串联电路和并联电路精选练习考点一、串联和并联1. 〔2021•〕在以下列图所示的四个电路图中，开关S闭合后，三个灯泡是并联的是〔〕【答案】D【解析】选项A三个灯泡串联，选项B混联L1、L2串联，再和L3并联；选项C也是混联L1、L3并联再和L2串联；选项D正确。

2.〔2021•〕如下列图，电路元件及导线连接均完好，闭合开关S1、S2，那么〔〕A．L1不能发光，L2能发光 B．L1能发光，L2不能发光 C．L1、L2都能发光 D．L1、L2都不能发光【答案】B【解析】闭合开关S1、S2，电路为L1的根本电路，L2被短路，故L1能发光，L2不能发光。

3.〔2021•〕如下列图的四个电路中，属于并联电路的是〔〕【答案】C【解析】A选项该电路的连接方式是两只灯泡串联后再与另一只灯泡并联，属于混联，不符合题意；B选项图中三盏灯泡是串联的，不符合题意；C选项三盏灯泡的两端分别连在一起，它们是并联在一起的，符合题意；D选项该电路图中的两只灯泡被一条电线短路，所以只有一盏灯泡连在电路中，不符合题意；应选C。

考点二、连接串联电路和并联电路4.〔2021•模拟〕在如下列图的电路中，假设想让灯泡和电动机同时工作，需要闭合开关；假设同时闭合S1和S2，可以工作的用电器是。

【答案】S1；电动机【解析】开关S2起到对灯泡短路的作用，因此要想让灯泡工作，只需要闭合开关S1不能闭合开关S2；开关S1和S2都闭合时，电路发生局部短路，即灯泡短路，电流不再通过灯泡；故灯泡不发光，但电动机仍工作，故答案为：S1；电动机。

5.〔2021•二模〕如下列图电路，要使灯泡L1和L2组成并联电路，应该〔〕A．只闭合S3 B．只闭合S2C．同时闭合S1和S2 D．同时闭合S1和S3【答案】D【解析】A、只闭合S3时电流只有一条路径，是L2的简单的电路，不合题意；B、只闭合S2时电流只有一条路径，电流依次流过L2、L1和开关S2，属串联电路，不合题意；C、同时闭合S1和S2时电流会不经用电器直接从电源正极流向负极，属电源短路，是错误的，不合题意；D、同时闭合S1和S3时电流有两条路径，分别流经灯泡L1和L2，属并联电路，符合题意,应选D。

沪科版初三物理电流和电路模块串联电路和并联电路练习一、单选题1.在部分公交车后门两侧的扶手上，各装有一个按钮开关，想要下车的乘客只要按下任何一个按钮，装在驾驶台上的电铃都会发声，提醒司机有乘客需要下车．如图所示的四个电路中符合设计要求的是：（）A. B.C. D.2.小红家台灯的插头插在如图所示的插座上，插座上有一个开关和指示灯分别用S1、L1表示，台灯的开关和灯泡分别用S2、L2表示，小红断开或闭合S1、S2时，记录现象如表，由小红的记录可判定出关于L1、L2的连接方式可能是下列电路图中的（）开关状态插座指示灯（L1）台灯（L2）闭合S1，断开S2亮不亮断开S1，闭合S2不亮不亮S1和S2都闭合亮亮B.C. D.3.下列电路图中两灯属于串联的正确电路是()A.B.C.D.4.关于如图所示的电路图，下列说法不正确的是（）A.闭合S2、S3 ，断开S1时，只有L1发光 B.闭合S1、S3 ，断开S2时，L1和L2都能发光C.闭合S1、S2 ，断开S3时，电路是短路 D.闭合S2 ，断开S1、S3时，电路是短路5.如图所示电路，闭合开关S，L1与L2并联，电流表A2测通过L2电流的是（）A. B.C. D.6.家庭里的照明电灯是并联的，判定的依据是（）。

A.闭合开关，电灯会亮B.断开开关，电灯会熄灭C.只有把线路情形了解清晰，才能进行判定D.断开任何一盏灯，都不阻碍其它灯的工作情形7.图中用电压表能测量出电灯L1两端的电压的是:A.B.C. D.8.小华有一发光棒，闭合开关，众小灯齐发光；一段时刻后，其中一小灯熄灭，如图所示，关于该小灯灭的缘故以及众小灯的电路连接方式，下列猜想中合理的是（）A.若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联 B.若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联C.若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联 D.若该小灯处断路，众小灯串联；若该小灯处短路，众小灯并联9.（2021•宜昌）两只小灯泡L1和L2连接在同一电路中，以下哪个特点能够确认两灯是并联的（）A.两灯亮度不同B.两灯两端的电压相等 C.通过两灯的电流相等 D.通过两灯的电流不相等10.如图甲所示为一台电压力锅，它结合了高压锅和电饭锅的优点，省时省电、安全性高。

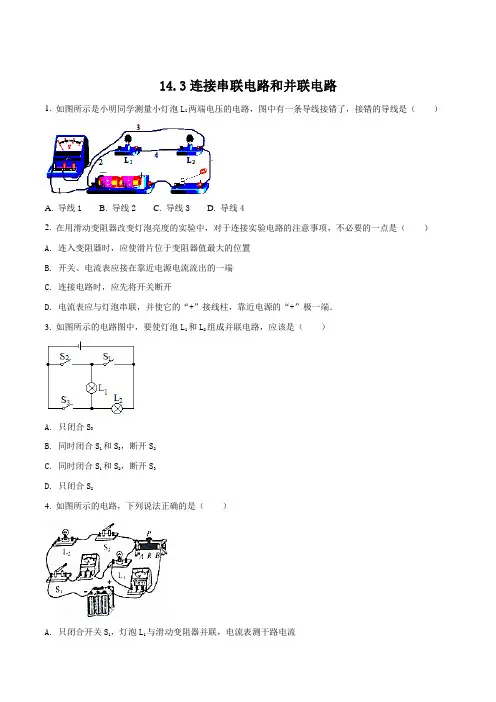

14.3连接串联电路和并联电路1. 如图所示是小明同学测量小灯泡L1两端电压的电路，图中有一条导线接错了，接错的导线是（）.A. 导线1B. 导线2C. 导线3D. 导线42. 在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是（）A. 连入变阻器时，应使滑片位于变阻器值最大的位置B. 开关、电流表应接在靠近电源电流流出的一端C. 连接电路时，应先将开关断开D. 电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端．3. 如图所示的电路图中，要使灯泡L1和L2组成并联电路，应该是（）A. 只闭合S3B. 同时闭合S1和S3，断开S2C. 同时闭合S1和S2，断开S3D. 只闭合S24. 如图所示的电路，下列说法正确的是（）A. 只闭合开关S1，灯泡L1与滑动变阻器并联，电流表测干路电流B. 只闭合开关S2，灯泡L1与滑动变阻器并联后再与L2串联C. 闭合开关S1S2，灯泡L1L2并联后再与滑动变阻器串联D. 闭合开关S1S2，灯泡L2被短路，电压表测灯泡L1两端的电压5. 多选如图所示电路为测量小灯泡电阻的电路，这个电路的错误是（）A. 电流表接错B. 电压表接错C. 变阻器接错D. 开关接错6. 如图电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（）A. 甲接电流表，乙接电压表B. 甲、乙均接电流表C. 甲、乙均接电压表D. 甲接电压表，乙接电流表7. 小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作．小聪断定冰箱门上有一个开关S，下面小聪的判断中正确的是（）A. 冰箱内的照明灯和压缩机串联B. 冰箱内的照明灯和压缩机并联，开关S在干路上C. 冰箱内的照明灯和压缩机并联，开关S和照明灯串联D. 冰箱内的照明灯和压缩机并联，开关S和压缩机串联8. 在如图所示的四个电路中，哪个电路中三个电灯是并联的（）.A.B.C.D.9. 如图所示电路，以下说法正确的是（）.A. 只接通S2，灯亮且电铃响B. 只接通S1，灯亮且电铃响C. 只断开S3，灯亮且电铃响D. 只断开S1，灯亮且电铃响10. 小宁用四盏灯、两个开关，设计了教室的照明电路，要求每个开关都能独立控制两盏灯．如图所示的电路图中，符合要求的是（）A. B. C. D.11. 小明房间里准备安装一盏吊灯和一盏壁灯，要求它们能根据需要各自独立工作，下列设计的四种电路中，符合要求的是（）A.B.C.D.12. 行人必须根据交通红绿灯信号过斑马线，下列控制红绿灯电路的原理图中，可行的是（）A.B.C.D.14.3连接串联电路和并联电路1. 如图所示是小明同学测量小灯泡L1两端电压的电路，图中有一条导线接错了，接错的导线是（）A. 导线1B. 导线2C. 导线3D. 导线4【答案】C【解析】试题分析：小明同学测量小灯泡L1两端电压，电压表应与小灯泡L1并联，图中电压表测量的是小灯泡L1与L2串联后的总电压，导线3连接错误，应接在小灯泡L1的右端接线柱上。

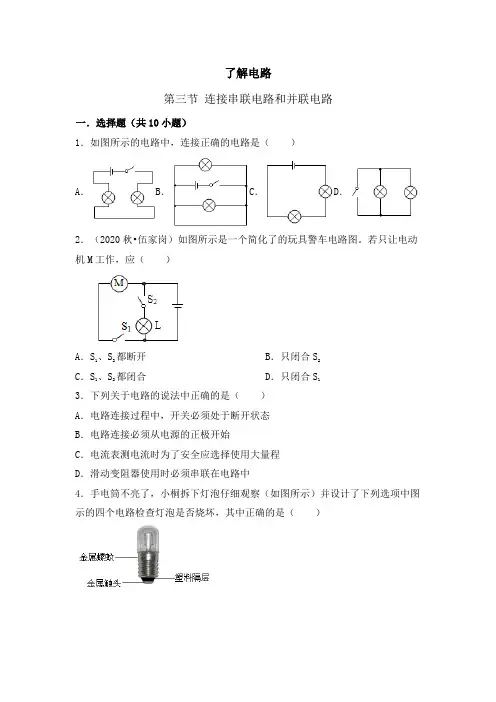

了解电路第三节连接串联电路和并联电路一．选择题（共10小题）1．如图所示的电路中，连接正确的电路是（）A．B．C．D．2．（2020秋•伍家岗）如图所示是一个简化了的玩具警车电路图。

若只让电动机M工作，应（）A．S1、S2都断开B．只闭合S2C．S1、S2都闭合D．只闭合S13．下列关于电路的说法中正确的是（）A．电路连接过程中，开关必须处于断开状态B．电路连接必须从电源的正极开始C．电流表测电流时为了安全应选择使用大量程D．滑动变阻器使用时必须串联在电路中4．手电筒不亮了，小桐拆下灯泡仔细观察（如图所示）并设计了下列选项中图示的四个电路检查灯泡是否烧坏，其中正确的是（）A．B．C．D．5．（2021•市中）如图，教室门口的一个开关可以控制讲台上方的三盏日光灯同时通、断。

这三盏日光灯的连接方式是（）A．可能是串联 B．可能是并联 C．一定是串联 D．一定是并联6．下列是通过对一些直接感知的现象进行合理的推测而得出的无法直接感知的事实，其中下列正确的是（）A．现象：街边的路灯同时亮、灭推测：路灯一定是串联的B．现象：某电路中两灯泡两端的电压相等推测：灯泡可能串联，也可能并联C．现象：轻质小球a、b靠近时相互吸引推测：a、b两球一定带异种电荷D．以上现象的说法都不对7．（2021•长春）小致设计了一款电动玩具警车。

只闭合开关S，警示灯L发光；1只闭合开关S，电动机工作，玩具警车运动。

以下设计符合要求的是（）2A．B．C．D．8．过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉祥同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。

要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中符合题意的是（）A．B．C．D．9．笔记本电脑已进入寻常百姓家庭，小明使用笔记本电脑时发现，工作一段时间后，电脑会发热；为此笔记本很注意散热。

当温度达到一定值时，温控开关S 1自动闭合，风扇启动，加快散热从而保护电脑。

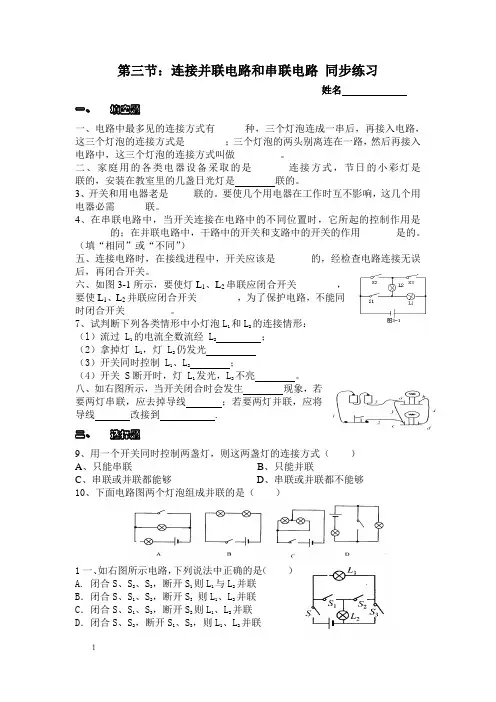

第三节：连接并联电路和串联电路同步练习姓名一、填空题一、电路中最多见的连接方式有______种，三个灯泡连成一串后，再接入电路，这三个灯泡的连接方式是________；三个灯泡的两头别离连在一路，然后再接入电路中，这三个灯泡的连接方式叫做_________。

二、家庭用的各类电器设备采取的是_______连接方式，节日的小彩灯是联的，安装在教室里的几盏日光灯是联的。

3、开关和用电器老是_____联的。

要使几个用电器在工作时互不影响，这几个用电器必需______联。

4、在串联电路中，当开关连接在电路中的不同位置时，它所起的控制作用是_______的；在并联电路中，干路中的开关和支路中的开关的作用_______是的。

（填“相同”或“不同”）五、连接电路时，在接线进程中，开关应该是_______的，经检查电路连接无误后，再闭合开关。

六、如图3-1所示，要使灯L1、L2串联应闭合开关________，要使L1、L2并联应闭合开关________，为了保护电路，不能同时闭合开关_________。

7、试判断下列各类情形中小灯泡L1和L2的连接情形：（l）流过 L1的电流全数流经 L2；（2）拿掉灯 L1，灯 L2仍发光（3）开关同时控制 L1、L2；（4）开关 S断开时，灯 L1发光，L2不亮。

八、如右图所示，当开关闭合时会发生现象，若要两灯串联，应去掉导线；若要两灯并联，应将导线改接到 .二、选择题9、用一个开关同时控制两盏灯，则这两盏灯的连接方式（）A、只能串联B、只能并联C、串联或并联都能够D、串联或并联都不能够10、下面电路图两个灯泡组成并联的是（）1一、如右图所示电路，下列说法中正确的是（）A. 闭合S、S2、S3，断开S1则L1与L2并联B．闭合S、S1、S2，断开S3则L1、L2并联C．闭合S、S1、S3，断开S2则L1、L2并联D．闭合S、S2，断开S1、S3，则L1、L2并联1二、有三盏电灯，想把它们连接在一个电路中，要求用与不用每盏电灯都不影响别的灯，下面电路图中能满中要求的是（）13、如右图所示电路，下列说法中正确的是（）A．S1闭合，S2断开时灯都不会亮B．S1断开，S2闭合时电源被短路C．S1、S2都闭合时灯都不会亮D．S1、S2都闭合时灯都会亮14、如下图所示电路，电灯、电铃、电动机都并联的是（）15、在连接串联电路与并联电路时，不正确的是（）A、断开开关，按电路图连接各元件B、不准用导线将电源的正负极直接连接起来C、应将一个开关直接与电源相连接，以即能够控制整个电路D、电路连接完毕后要检查电路连接无误后才能闭合开关16、如图3-2所示电路，开关能够使L1、L2同时发光和熄灭的是（）。

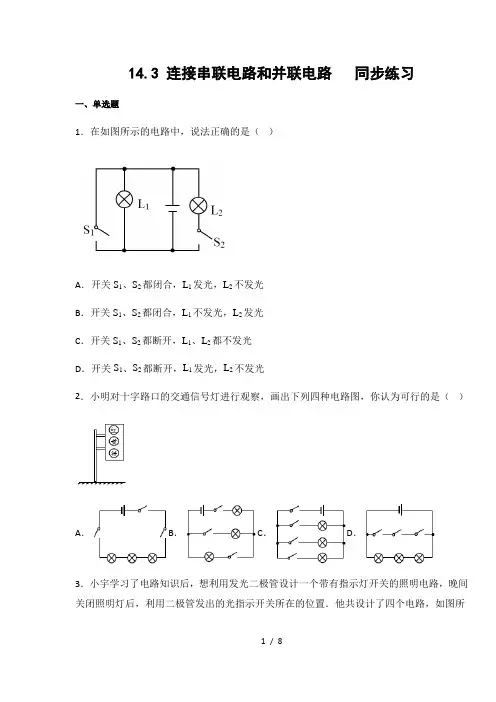

14.3 连接串联电路和并联电路同步练习一、单选题1．在如图所示的电路中，说法正确的是（）A．开关S1、S2都闭合，L1发光，L2不发光B．开关S1、S2都闭合，L1不发光，L2发光C．开关S1、S2都断开，L1、L2都不发光D．开关S1、S2都断开，L1发光，L2不发光2．小明对十字路口的交通信号灯进行观察，画出下列四种电路图，你认为可行的是（）A．B．C．D．3．小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W”、D为发光二极管，规格为“1.2V 0.002A”、S为单刀双掷开关、R为限流电阻。

图中能够满足要求的电路（）A．B．C．D．4．如图是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关S和安全开关1S。

当杯体S自动闭合，此时再闭合S，电动机才能启动，开始榨汁。

下列电路图符放在主机上时，1合上述要求的是（）A．B．C．D．5．与实物图对应的电路图是A．B．C．D．6．过交通路口要遵守红灯停、绿灯行、黄灯等的规则，小明同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯，要求红、绿、黄灯可独立发光。

他设计了如图所示的电路图，其中正确的是（）A．B．C．D．7．小明学习电学知识后，整理如下内容，你认为正确的是（）A．一个开关能同时控制两盏灯，这两盏灯一定是串联B．电路两端有电压，电路中就一定有电流C．电路中有电流时，发生定向移动的是正电荷D．摩擦起电是电荷从一个物体转移到另一个物体上8．如图所示，某一型号的锁设置了三种打开方式：密码（S1）、特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是A．B．C．D．9．行驶的汽车准备拐弯时，司机会拨动转向灯开关，同侧的前后两个转向灯就会同时闪亮、同时熄灭．如果这两个转向灯有一个损坏，另一个仍能正常闪亮工作．根据上述现象可判断，下列说法中正确的是A．两灯一定是并联B．两灯一定是串联C．两灯的电阻一定相等D．通过两灯的电流一定相等二、多选题10．电冰箱是现代家庭的常用电器，它内部的电路元件主要包括压缩机（其主要部件是电动机）和冷藏室内的照明灯。

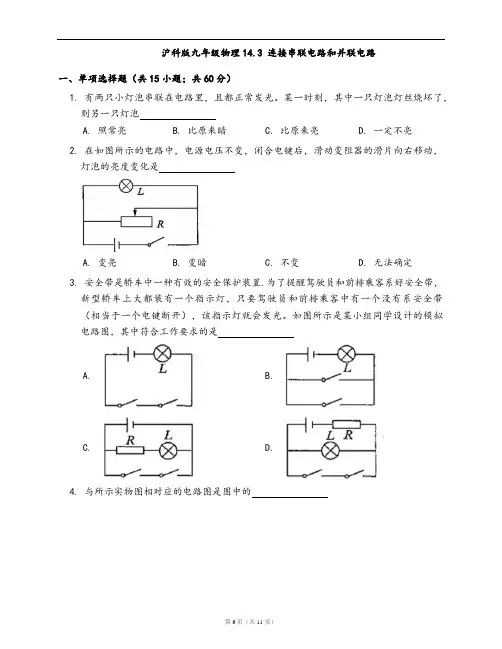

沪科版九年级物理14.3 连接串联电路和并联电路一、单项选择题（共15小题；共60分）1. 有两只小灯泡串联在电路里，且都正常发光。

某一时刻，其中一只灯泡灯丝烧坏了，则另一只灯泡A. 照常亮B. 比原来暗C. 比原来亮D. 一定不亮2. 在如图所示的电路中，电源电压不变，闭合电键后，滑动变阻器的滑片向右移动，灯泡的亮度变化是A. 变亮B. 变暗C. 不变D. 无法确定3. 安全带是轿车中一种有效的安全保护装置.为了提醒驾驶员和前排乘客系好安全带，新型轿车上大都装有一个指示灯，只要驾驶员和前排乘客中有一个没有系安全带（相当于一个电键断开），该指示灯就会发光。

如图所示是某小组同学设计的模拟电路图，其中符合工作要求的是A. B.C. D.4. 与所示实物图相对应的电路图是图中的A. B.C. D.5. 如图所示的电路，要使两个小灯泡、串联，应A. 断开电键、，闭合电键B. 断开电键、，闭合电键C. 断开电键，闭合电键、D. 断开电键，闭合电键、6. 如图A、B、C、D是根据下面的实物连接电路画出的电路图，其中正确的是A. B.C. D.7. 如图所示，开关闭合时，灯泡与灯泡组成并联电路的是A. B.C. D.8. 两盏小灯泡连在同一电路上，开关闭合时，两盏灯都亮，开关断开时，两灯都不亮，则两灯A. 一定串联B. 一定并联C. 可能串联可能并联D. 无法判断9. 如图所示，按照电路图连接的电路符合要求的是A. B.C. D.10. 在下图各个电路中，属于串联电路的是A. B.C. D.11. 某家庭电路可简化成如图所示的情况，观察该电路，下列说法正确的是A. 电视和台灯是并联的B. 开关和灯泡是并联的C. 各个小彩灯之间是并联的D. 不插用电器时，插座处火线和零线是连通的12. 将灯泡和小电动机接入如图所示的电路中，下列说法中正确的是A. 开关只控制灯泡B. 开关只控制灯泡C. 先闭合，再闭合时，灯泡短路D. 同时闭合、，灯泡和电动机并联13. 某自动售货机，它可通过手机扫码（闭合）或通过投币（闭合），启动电动机完成自动售货；在光线较暗时光控开关自动闭合，接通灯泡照明。

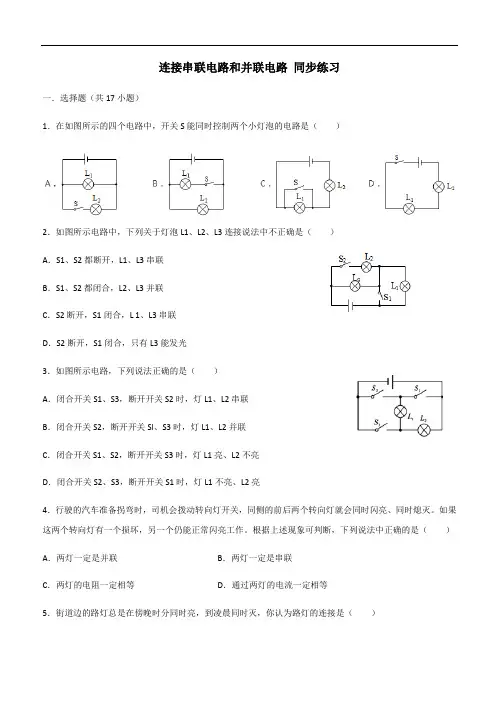

连接串联电路和并联电路同步练习一．选择题（共17小题）1．在如图所示的四个电路中，开关S能同时控制两个小灯泡的电路是（）2．如图所示电路中，下列关于灯泡L1、L2、L3连接说法中不正确是（）A．S1、S2都断开，L1、L3串联B．S1、S2都闭合，L2、L3并联C．S2断开，S1闭合，L 1、L3串联D．S2断开，S1闭合，只有L3能发光3．如图所示电路，下列说法正确的是（）A．闭合开关S1、S3，断开开关S2时，灯L1、L2串联B．闭合开关S2，断开开关Sl、S3时，灯L1、L2并联C．闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮D．闭合开关S2、S3，断开开关S1时，灯L1不亮、L2亮4．行驶的汽车准备拐弯时，司机会拨动转向灯开关，同侧的前后两个转向灯就会同时闪亮、同时熄灭。

如果这两个转向灯有一个损坏，另一个仍能正常闪亮工作。

根据上述现象可判断，下列说法中正确的是（）A．两灯一定是并联B．两灯一定是串联C．两灯的电阻一定相等D．通过两灯的电流一定相等5．街道边的路灯总是在傍晚时分同时亮，到凌晨同时灭，你认为路灯的连接是（）A．串联B．并联C．部分串联D．可能串联可能并联6．学校教室中一个开关可以同时控制三盏灯亮与不亮，这三盏灯的连接方式是（）A．并联B．串联C．两灯串联后再与一灯并联D．两灯并联后再与一灯串联7．如图所示为路口交通指示灯的示意图。

指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。

据你对交通指示灯的了解可以推断（）A．红灯、黄灯、绿灯是串联的B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联D．绿灯与黄灯并联后再与红灯串联8．公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是个开关。

当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有人要下车。

下列电路图符合上述要求的是（）9．《中国诗词大会》第四季冠军赛在两位理工科才女之间展开，比赛中用到了抢答器。

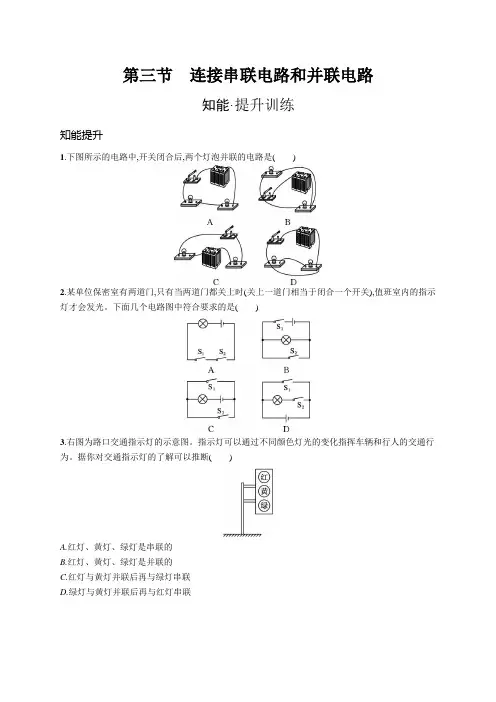

第三节连接串联电路和并联电路知能·提升训练知能提升1.下图所示的电路中,开关闭合后,两个灯泡并联的电路是()2.某单位保密室有两道门,只有当两道门都关上时(关上一道门相当于闭合一个开关),值班室内的指示灯才会发光。

下面几个电路图中符合要求的是()3.右图为路口交通指示灯的示意图。

指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。

据你对交通指示灯的了解可以推断()A.红灯、黄灯、绿灯是串联的B.红灯、黄灯、绿灯是并联的C.红灯与黄灯并联后再与绿灯串联D.绿灯与黄灯并联后再与红灯串联4.(2021·浙江绍兴中考)某学生发明了一款智能头盔,只有戴上头盔扣上卡扣后,头盔上的信号发射器才能发出信号,当电动车上的信号接收器(S1)接收到信号,再转动电动车钥匙(S2),车才能正常启动,下列电路符合要求的是()5.教室里投影仪的光源是强光灯泡,发光时必须用风扇给予降温。

为了保证灯泡不被烧坏,要求:带动风扇的电动机启动后,灯泡才能发光;风扇不转,灯泡不能发光。

则在图中的四个电路图中符合要求的是()6.小聪观察家里的冰箱,发现冰箱的灯在开冰箱门时亮,关冰箱门时灭;冰箱的压缩机则在需要制冷时才工作。

关于冰箱里的灯和压缩机的连接方式,下列判断正确的是()A.一定是串联B.一定是并联C.有时是串联,有时是并联D.不能判断是串联还是并联7.(2022·广西玉林中考)如图所示,某同学设计一个楼道照明的“智能化”电路,即利用“光控开关”(天黑时自动闭合,天亮时自动断开)和“声控开关”(当有人走过发出声音时,自动闭合;无人走过没有声音时,自动断开)来控制灯泡。

下列符合要求的电路图是()8.如图所示,若要使L1、L2串联,则应闭合开关;若同时闭合开关S1、S2、S3,则会发生现象。

9.学习了电路相关知识后,小明想给自家的养殖场设计一种呼叫装置,要求前后门来的客人均可呼叫,前门来的客人关闭开关,办公室的电铃响、红灯亮;后门来的客人关闭开关,办公室的电铃响、绿灯亮。

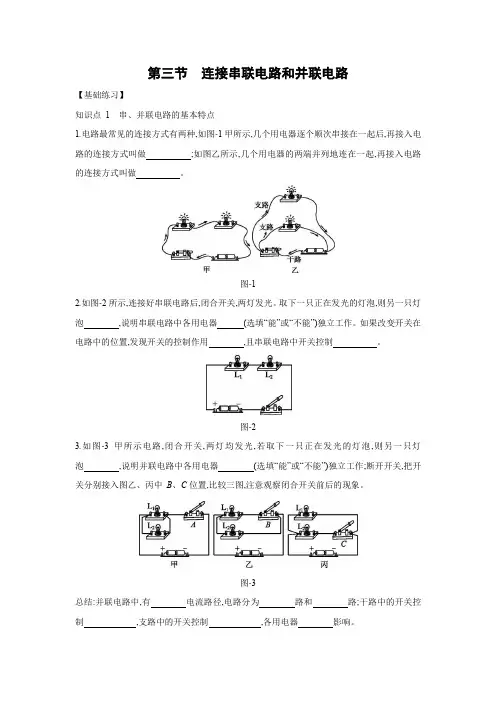

第三节连接串联电路和并联电路【基础练习】知识点1串、并联电路的基本特点1.电路最常见的连接方式有两种,如图-1甲所示,几个用电器逐个顺次串接在一起后,再接入电路的连接方式叫做;如图乙所示,几个用电器的两端并列地连在一起,再接入电路的连接方式叫做。

图-12.如图-2所示,连接好串联电路后,闭合开关,两灯发光。

取下一只正在发光的灯泡,则另一只灯泡,说明串联电路中各用电器(选填“能”或“不能”)独立工作。

如果改变开关在电路中的位置,发现开关的控制作用,且串联电路中开关控制。

图-23.如图-3甲所示电路,闭合开关,两灯均发光,若取下一只正在发光的灯泡,则另一只灯泡,说明并联电路中各用电器(选填“能”或“不能”)独立工作;断开开关,把开关分别接入图乙、丙中B、C位置,比较三图,注意观察闭合开关前后的现象。

图-3总结:并联电路中,有电流路径,电路分为路和路;干路中的开关控制,支路中的开关控制,各用电器影响。

知识点2串、并联电路的识别4.如图-4所示的四个电路图中,各开关都闭合后,灯泡L1与L2串联的是()图-45.在如图-5所示的电路中,闭合开关S,小灯泡L1、L2并联的是()图-5知识点3生活中的电路6.教室里的电灯和电脑是联的,控制电灯的开关和电灯是联的。

7.如图-6所示是一款电动自行车,我们在使用它时,将车钥匙插入锁孔并顺时针旋转一下,车子就通电了,但不会行驶。

这个车钥匙其实就是一个。

电动车前面的大灯和车尾灯之间是(选填“串联”或“并联”)连接的。

图-6【能力提升】8.一条街上的路灯总是同时亮,同时熄灭,但若一盏灯损坏不亮了,其他灯仍会照常亮,这些路灯()A.一定是串联的B.可能串联,也可能并联C.一定是并联的D.无法确定连接方式9.[2020·贵港] 家庭厨房安装的抽油烟机里有照明灯和换气扇。

它们既能单独工作,又能同时工作,如图-7所示电路中,符合上述要求的是()图-710.[2019·衡阳] (多选)如图-8所示,下列说法正确的是()图-8A.闭合S2,断开S1、S3,灯L1、L2串联B.闭合S1、S3,断开S2,灯L1、L2串联C.闭合S2、S3,断开S1,只有灯L1亮D.闭合S1、S2,断开S3,只有灯L1亮11.如图-9所示,某手机移动电源(俗称充电宝)有两个输出端,通过电源线可以单独或同时为手机充电,这两个输出端的连接方式是联;用移动电源为手机充电时,手机相当于电路中的。

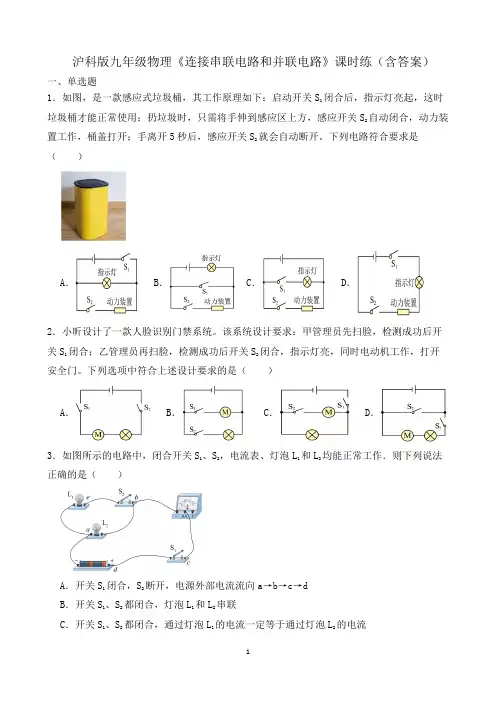

沪科版九年级物理《连接串联电路和并联电路》课时练（含答案）一、单选题1．如图，是一款感应式垃圾桶，其工作原理如下：启动开关S1闭合后，指示灯亮起，这时垃圾桶才能正常使用；扔垃圾时，只需将手伸到感应区上方，感应开关S2自动闭合，动力装置工作，桶盖打开；手离开5秒后，感应开关S2就会自动断开。

下列电路符合要求是（）A． B． C． D．2．小昕设计了一款人脸识别门禁系统。

该系统设计要求：甲管理员先扫脸，检测成功后开关S1闭合；乙管理员再扫脸，检测成功后开关S2闭合，指示灯亮，同时电动机工作，打开安全门。

下列选项中符合上述设计要求的是（）A． B． C． D．3．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作．则下列说法正确的是（）A．开关S1闭合，S2断开，电源外部电流流向a→b→c→dB．开关S1、S2都闭合，灯泡L1和L2串联C．开关S1、S2都闭合，通过灯泡L1的电流一定等于通过灯泡L2的电流D．闭合S1闭合后、再闭合S2，则电流表示数变大，L2亮度不变4．关于生活中的一些电路连接，下列判断不正确的是（）A．蝶湖公园的路灯，晚上同时亮，早上同时灭，所以路灯间是串联的B．教室里的日光灯与控制它的开关是串联的C．教室墙上的三眼插座和日光灯是并联的D．教室外楼道的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的5．如图是学校门口的智能门禁。

只有本校师生靠近时S1才闭合，并且体温正常时S2闭合，电动机工作，开门放行，同时扬声器会发出“体温正常”的声音。

若扬声器损坏，电动机仍然可以单独工作将门打开。

以下电路的设计符合要求的是（）A． B． C． D．6．共享电单车配置了最新的智能头盔，用户扫码后（相当于闭合开关S1），戴上头盔并扣好安全扣（相当于闭合开关S2），电单车才能通电骑行。

在下图的电路设计中，符合要求的是（）A． B． C． D．7．关于摩擦起电和电路，下列说法正确的是( )A．图甲中，两个带电小球相互排斥，说明两个小球一定都带正电B．图乙中，玻璃棒在丝绸上摩擦后，失去电子带正电C．图丙中，可以用导线将电池正负极长时间直接连接D．图丁中，小彩灯之间的连接方式是并联8．如下左图所示，某实验小组根据所学知识研究一个有盖的木盒内部的电路连接情况，盒盖上可看到两只灯泡和一个开关(导线的连接和电源隐藏在盒内)，开关闭合，下列说法不正确的是( )A．如果两灯都亮，两灯可能是串联，也可能是并联B．若用电压表测得两灯的电压相等，则两灯一定是并联C．若用电压表测得两灯的电压不相等，则两灯一定是串联D．若用电流表测量通过两灯的电流不相等，则两灯一定是并联9．如上右图所示的某款台灯上有两个开关，通过控制两个开关，可以让两灯各自单独工作，也可以让两灯同时工作。

第三节连接串联电路和并联电路同步测试1.下列电路中，属于并联电路的是( )A.B.C.D.2.如图所示，甲图中的两盏灯是_____联的；乙图中的两盏灯是_____联的；丙图中的两盏灯是_____联的；丁图中的两盏灯是_____联的．甲乙丙丁3.如图所示的电路中，开关S能同时控制电灯和电铃工作的是( )A. B. C. D.4.如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是( )A.B.C. D.5.请用笔画线代替导线，在图中将两个灯泡和开关连成串联电路．6.请根据电路图，把实物元件用线连接起来．注意：实物图导线不得交叉．7.如图是一种用来装饰节日的小彩灯，当一个灯坏了，其他的灯也不会亮，则这些小彩灯的连接方式是()A. 串联B. 并联C. 串联、并联都有D. 不能判断8.串联电路和并联电路是电学中的两种基本电路。

通过你的观察，学校里的路灯是_____联的，教室里的吊扇调速器与吊扇之间是_____联的。

9.如图所示的电路图不属于两盏灯并联的是( )A. B. C.D.10.小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作．关于冰箱里的灯和压缩机的连接方式，下列判断正确的是（）A. 一定是串联B. 一定是并联C. 有时是串联，有时是并联D. 不能判断是串联还是并联11.现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是( )A. B. C.D.12.与如图实物图对应的电路图是()A.B.C.D.13.下列电路图中的用电器分别是何种连接方式？开关分别控制哪盏灯？图a图b(1)图a中L1、L2是_____联，S控制_______；(2)图b中L1、L2是_____联，S1控制______，S2控制_______．14.按照如图甲所示的电路图，把图乙中的实物连接起来．甲乙15.将图中的各器材连成电路．要求：灯L1和灯L2并联；开关S1只控制灯L1，开关S2控制灯L1和灯L2.16. 如下图所示电路，下列说法正确的是（）A. 当闭合S1、S3，断开S2时，L1、L2并联,B. 当闭合S2、S3，断开S1，两灯都亮C. 当闭合S1、S3，断开S2时，L1、L2串联D. 当闭合S1、S2，断开S3，两灯都亮答案1.下列电路中，属于并联电路的是( )A.B.C.D. 学#科【答案】A【解析】【详解】A、如图，两个灯泡的两端并列地连接入电路中，这两个灯泡的连接方式是并联，故A正确；BC、两图中只有一只灯泡，不用辨别串联、并联，故BC错误；D、两个灯泡逐个顺次串接在电路中，这两个灯泡的连接方式是串联，故D错误；故选A。

第三节连接串联电路和并联电路1、小明要用一个开关同时控制两盏电灯的发光和熄灭,则这两盏电灯( )A. 一定是串联B. 一定是并联C. 可能是串联,也可能是并联D. 以上说法都错误2、如图所示是小明同学测量小灯泡L1 两端电压的电路。

图中有一条导线接错了,接错的导线是( )A. 导线1B. 导线2C. 导线3D. 导线43、下列电路中采用串联连接的是()A. 马路上的路灯总是一齐亮,一齐灭B. 冰箱中的压缩机和冷藏室的灯C. 教室里的日光灯D. 同一串节日小彩灯各灯的连接方法4、如图所示的电路图中,要使灯泡L1 和L2 组成并联电路,应该()A. 只闭合S3B. 同时闭合S1 和S3,断开S2C. 同时闭合S1 和S2,断开S3D. 只闭合S25、小聪家有一台透明门的电冰箱,当他打开冰箱门时,冰箱内的灯亮起;当他关闭冰箱门时,冰箱内的灯熄灭,但压缩机依然工作。

小聪断定冰箱门上有一个开关S,下面小聪的判断中正确的是( )A. 冰箱内的照明灯和压缩机串联B. 冰箱内的照明灯和压缩机并联,开关S 在干路上C. 冰箱内的照明灯和压缩机并联,开关S 和照明灯串联D. 冰箱内的照明灯和压缩机并联,开关S 和压缩机串联6、如图所示的电路中,当S1、S2 都闭合时,则( )A. L1、L2串联B. L1、L2并联C. 灯L1被短路D. 灯L2被短路7、如图所示电路,以下说法正确的是( )A. 只接通S2,灯亮且电铃响B. 只接通S1,灯亮且电铃响C. 只断开S3,灯亮且电铃响D. 只断开S1,灯亮且电铃响8、如图所示的四个电路中,开关能够同时控制两盏灯,且两灯发光情况互不影响的是()9、城市中的路灯是联在一起的;家庭中的用电器都是联在一起的;圣诞树上使用的“满天星”小彩灯是联的。

10、汽车在转弯前,要打开转向灯,司机需拨动一下方向盘旁的一根杆,这根杆的作用相当于电路中的;位于同侧的前、后两个转向灯会同时闪亮,但前转向灯损坏时后转向灯还能亮,这说明位于汽车同侧的前、后两个转向灯的连接方式为。
