各种仪器分析的基本原理仪器分析的基本原理主要涉及到不同类型仪器的工作原理和分析原理。
以下是一些常见仪器的基本原理:1.光谱仪器光谱仪器包括紫外可见光谱仪、红外光谱仪、质谱仪等。
其基本原理是测量样品对不同波长的光的吸收、发射或散射。
通过样品吸收、发射或散射光的特征,可以推断样品的组成、结构和浓度等信息。
2.色谱仪器色谱仪器包括气相色谱仪(GC)、液相色谱仪(HPLC)、离子色谱仪(IC)等。
其基本原理是在不同相的载体(固定相)上,利用样品分子在移动相中的不同分配、吸附、离子交换等特性,在固定相和移动相之间进行分离和分析。
3.质谱仪器质谱仪器是一种通过离子化技术对化学物质进行分析的仪器。
其基本原理是将样品中的分子或原子通过电离过程转变为带电的离子,然后通过质谱仪中不同电场、磁场等设备进行分析和检测。
4.电化学仪器电化学仪器包括电位计、电导仪、电解池等。
其基本原理是利用电化学反应来分析和测试样品中的化学物质。
常用电化学仪器有电化学分析技术、电化学平衡技术等。
5.核磁共振仪器核磁共振仪器通过检测和分析化学物质中原子核的行为来获得样品结构和性质的信息。
其基本原理是通过外加磁场和射频脉冲来激发和探测样品中的核磁共振信号,从而得到样品的谱图和数据。
6.能谱仪器能谱仪器是以能量测量为基础的一类仪器,包括γ射线仪、X射线仪、电子显微镜等。
其基本原理是通过测量材料与射线相互作用后所产生的能量变化来分析和测量样品的成分、形态和结构等。
7.热分析仪器热分析仪器主要有差示扫描量热仪(DSC)、示差热分析仪(DTA)、热重分析仪(TGA)等。
其基本原理是通过样品在不同温度下吸热、放热或失重的行为,来分析材料的性质、热稳定性和热分解特性。
8.电子显微镜电子显微镜是一种使用电子束替代可见光进行成像的仪器。
其基本原理是通过加速电子并聚焦形成电子束,然后在样品表面扫描,通过与样品相互作用所产生的信号来生成图像。
电子显微镜主要包括透射电子显微镜(TEM)和扫描电子显微镜(SEM)。
金属探测仪器工作原理
金属探测仪器的原理是通过接收线圈来探测金属,所以,它的关键部件是发射线圈和接收线圈。
发射线圈中通入交流电,在交流电的作用下,会产生磁场。
接收线圈则是把所产生的磁场能量转变为电流,电流大小与周围金属物体的磁导率有关,所以,可以通过测量所产生的磁导率来判断是否有金属物体存在。
当有金属物体存在时,磁场强度就会增大。
发射线圈中的交流电通过变压器耦合后,由变压器传递到接收线圈中。
接收线圈与发射线圈之间有一个耦合电容,当金属物体靠近这个电容时,就会改变它的磁导率,从而改变它周围磁场的强弱。
这样,我们就可以通过测量这个电容来判断是否有金属物体存在。
在检测时,我们可以通过观察接收线圈和发射线圈之间有没有电流来判断是否有金属物体存在。
如果没有电流就说明没有金属物体存在;如果有电流就说明有金属物体存在;如果电流和磁感应强度都很弱则说明没有金属物体存在;如果电流和磁感应强度都很大则说明有金属物体存在。
—— 1 —1 —。
仪器仪表的基础原理和应用在现代工业生产与科学实验中,仪器仪表是不可或缺的重要工具。
它们可以通过物理、化学或电子等原理监测和记录物理量或化学量的变化,并将其转化为人类可以理解的数字或者图形等形式,以便分析和判断,从而实现对产物性质的控制与优化。
本文将介绍仪器仪表的基础原理和应用。
一、能量转换原理仪器仪表的动力来源通常是基于能量转换原理实现的。
在大部分情况下,仪器仪表使用能量转换器将非电能量转换为电能,由电路对电能进行处理。
因此,也可以通过能量转换原理来解释仪器仪表的工作原理。
能量转换器是一类物理机械或电子装置,用于将一种形式的能量转化为另一种形式的能量。
例如,传感器将机械物理量(如压力、温度等)转化为电场物理量(如电压、电流等),执行器反过来将电场物理量转化为机械物理量,如电机转动。
另外,在计量学中使用的传感器还将物理量转换为数字信号。
通过这种能量转换,不仅可以更方便地记录和处理数据,而且可以提高测量精度和稳定性。
二、常见仪表及其原理1.热敏电阻热敏电阻是体积小、响应时间短的温度传感器。
它们的电阻随温度变化,而且有铂电阻、镍电阻、铜电阻、锑电阻等。
这种电阻的原理是材料的电阻随温度升高,其运动电子的热振动增强,导致电阻增加。
应用领域广泛,例如医疗电气或家用电器中均有应用。
2.光电二极管光电二极管可以转换光量为电流或电压。
它可以用于光谱学、剂量计等领域。
基于反向饱和电流,可以将光能转化为电能。
主要分为二极管和四极半导体器件两类,应用范围广泛。
3.压电传感器压电传感器也是常见的传感器之一,可以将受到的力、压力或扭矩等机械作用转换为电信号。
其运作原理是正压作用下产生电荷,压电晶体释放负电荷。
压电传感器广泛应用于测力、压力和加速度中。
三、应用领域仪器仪表在日常生活和各行各业中有着广泛的应用。
在工业产品的生产过程中,如汽车、航空航天、武器装备、电气电子等行业,仪器仪表是必不可少的。
此外,在自动化、实验室、环境监测、医疗设备等领域,仪器仪表也被广泛使用。
仪器分析的原理仪器分析是一种广泛应用于科学研究、工业生产和环境监测等领域的分析技术。
它通过使用各种仪器设备,利用物质的物理、化学性质和相互作用来定量或定性分析样品的成分和性质。
在仪器分析中,有多种原理被应用,下面将逐一介绍其中几种常见的原理。
1. 光谱分析原理:光谱分析是利用物质对光的吸收、发射或散射而进行分析的方法。
常见的光谱分析技术包括紫外可见光谱、红外光谱、质谱等。
光谱分析原理基于不同物质吸收或发射光的特征,通过测量样品与光源的相互作用,从而推断出样品的成分和浓度。
2. 色谱分析原理:色谱分析是利用物质在固定相和流动相中不同的分配或吸附性质进行分离分析的方法。
常见的色谱分析技术包括气相色谱、液相色谱等。
色谱分析原理基于样品成分在不同相中的携带速度差异,通过测量携带速度,从而实现对样品进行定性和定量分析。
3. 电化学分析原理:电化学分析是利用物质在电极上与电流或电势的关系进行分析的方法。
常见的电化学分析技术包括电解法、电沉积法、电化学阻抗谱等。
电化学分析原理基于物质在电场或电流的作用下,引起电势变化或电流变化,通过测量这些变化来推断样品的性质和浓度。
4. 质谱分析原理:质谱分析是利用物质在质谱仪中通过分子碎片的质量-电荷比进行分析的方法。
常见的质谱分析技术包括质谱质量分析、质谱图谱等。
质谱分析原理基于样品分子在高能状态下发生断裂,形成一系列碎片离子,根据这些离子的质量-电荷比进行分析。
5. 核磁共振分析原理:核磁共振分析是利用核自旋在外加磁场和射频电磁场的作用下发生共振而进行分析的方法。
常见的核磁共振分析技术包括核磁共振成像、核磁共振波谱等。
核磁共振分析原理基于不同核自旋在不同磁场中的共振频率差异,通过测量共振信号来推断样品的成分和分子结构。
综上所述,仪器分析的原理涵盖了光谱分析、色谱分析、电化学分析、质谱分析和核磁共振分析等多个领域,每种原理都有其独特的应用和优势。
仪器分析通过高效、准确的手段提供了快速分析样品成分和性质的方法,为科学研究和生产工作提供了重要的技术支持。
试验仪器原理一、电子天平原理:电子天平利用电磁力的平衡原理进行测量。
当被测物体放在电子天平的称盘上时,称盘上的电磁振子会产生振动,通过称盘与振子之间的电磁感应,将称盘的振动变为电信号输出。
电子天平会根据电信号的变化判断称盘上物体的重量。
二、分光光度计原理:分光光度计通过将入射的白光经过一系列光学元件分解成不同波长的光束,并通过样品、参比和检测光电池,来测量光束的吸光度。
当样品溶液通过样品池时,它会对一定波长范围内的光吸收一部分,吸光度与溶液中物质浓度成正比。
三、pH计原理:pH计测定物质的酸碱度。
pH计内置一个具有标准化电势的酸碱电极和参比电极。
当电极浸入溶液中时,参比电极会提供一个固定的电势作为参照,而酸碱电极则对溶液的酸碱度产生响应,生成相应的电势。
pH计通过测量这两个电势之间的差异,将其与已知溶液标准化时的电势差进行比较,从而得到溶液的pH值。
四、气相色谱仪原理:气相色谱仪将样品蒸发成气体,并通过柱子内的填充物与移动相进行相互作用。
样品分子会因为在固定相上的亲和力不同而以不同的速率通过柱子,从而分离成不同的成分。
经过柱子的成分会进入一个检测器,检测器根据不同成分的性质产生不同的信号,形成色谱图。
通过对色谱图的分析,可以确定样品中不同成分的含量和种类。
五、光纤光谱仪原理:光纤光谱仪通过将进入光纤的光束在光栅的作用下分散成不同波长的光束,并通过检测器测量光强度,来获得光谱。
入射的光经过光纤传输到样品,样品上的反射和散射会对光强度产生影响。
通过测量不同波长下的光强度变化,可以获得样品的光谱信息,从而分析样品中的成分和性质。
以上是一些常见试验仪器的原理介绍,它们分别通过不同的物理原理来测量或分析样品的性质和组成。

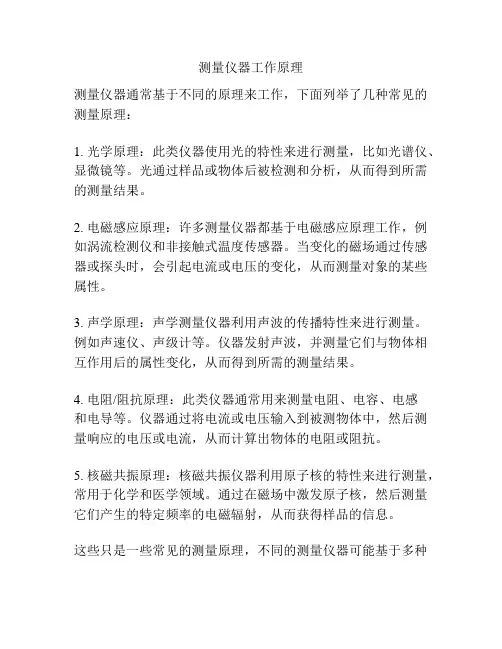

测量仪器工作原理
测量仪器通常基于不同的原理来工作,下面列举了几种常见的测量原理:
1. 光学原理:此类仪器使用光的特性来进行测量,比如光谱仪、显微镜等。
光通过样品或物体后被检测和分析,从而得到所需的测量结果。
2. 电磁感应原理:许多测量仪器都基于电磁感应原理工作,例如涡流检测仪和非接触式温度传感器。
当变化的磁场通过传感器或探头时,会引起电流或电压的变化,从而测量对象的某些属性。
3. 声学原理:声学测量仪器利用声波的传播特性来进行测量。
例如声速仪、声级计等。
仪器发射声波,并测量它们与物体相互作用后的属性变化,从而得到所需的测量结果。
4. 电阻/阻抗原理:此类仪器通常用来测量电阻、电容、电感
和电导等。
仪器通过将电流或电压输入到被测物体中,然后测量响应的电压或电流,从而计算出物体的电阻或阻抗。
5. 核磁共振原理:核磁共振仪器利用原子核的特性来进行测量,常用于化学和医学领域。
通过在磁场中激发原子核,然后测量它们产生的特定频率的电磁辐射,从而获得样品的信息。
这些只是一些常见的测量原理,不同的测量仪器可能基于多种
原理的组合来工作。
根据所需测量的物理量和应用场景,不同的仪器原理可能会被选择和应用。

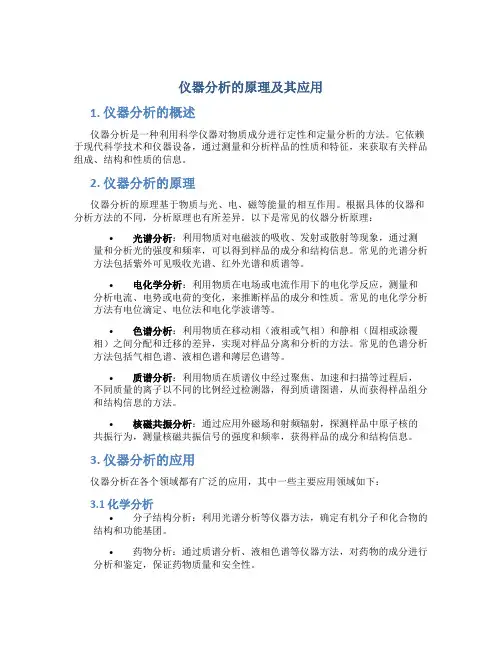

仪器分析的原理及其应用1. 仪器分析的概述仪器分析是一种利用科学仪器对物质成分进行定性和定量分析的方法。
它依赖于现代科学技术和仪器设备,通过测量和分析样品的性质和特征,来获取有关样品组成、结构和性质的信息。
2. 仪器分析的原理仪器分析的原理基于物质与光、电、磁等能量的相互作用。
根据具体的仪器和分析方法的不同,分析原理也有所差异。
以下是常见的仪器分析原理:•光谱分析:利用物质对电磁波的吸收、发射或散射等现象,通过测量和分析光的强度和频率,可以得到样品的成分和结构信息。
常见的光谱分析方法包括紫外可见吸收光谱、红外光谱和质谱等。
•电化学分析:利用物质在电场或电流作用下的电化学反应,测量和分析电流、电势或电荷的变化,来推断样品的成分和性质。
常见的电化学分析方法有电位滴定、电位法和电化学波谱等。
•色谱分析:利用物质在移动相(液相或气相)和静相(固相或涂覆相)之间分配和迁移的差异,实现对样品分离和分析的方法。
常见的色谱分析方法包括气相色谱、液相色谱和薄层色谱等。
•质谱分析:利用物质在质谱仪中经过聚焦、加速和扫描等过程后,不同质量的离子以不同的比例经过检测器,得到质谱图谱,从而获得样品组分和结构信息的方法。
•核磁共振分析:通过应用外磁场和射频辐射,探测样品中原子核的共振行为,测量核磁共振信号的强度和频率,获得样品的成分和结构信息。
3. 仪器分析的应用仪器分析在各个领域都有广泛的应用,其中一些主要应用领域如下:3.1 化学分析•分子结构分析:利用光谱分析等仪器方法,确定有机分子和化合物的结构和功能基团。
•药物分析:通过质谱分析、液相色谱等仪器方法,对药物的成分进行分析和鉴定,保证药物质量和安全性。
•环境分析:通过仪器分析技术,监测和分析大气、水体和土壤中的污染物,为环境保护和治理提供数据和依据。
3.2 生物医学分析•生物分析:通过核磁共振、质谱分析等技术,对生物样品(如血液、尿液等)中的成分和代谢产物进行定量和定性分析。

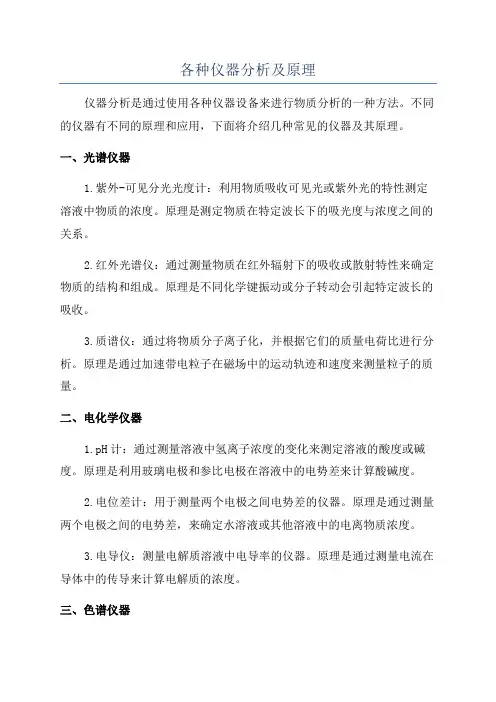

各种仪器分析及原理仪器分析是通过使用各种仪器设备来进行物质分析的一种方法。
不同的仪器有不同的原理和应用,下面将介绍几种常见的仪器及其原理。
一、光谱仪器1.紫外-可见分光光度计:利用物质吸收可见光或紫外光的特性测定溶液中物质的浓度。
原理是测定物质在特定波长下的吸光度与浓度之间的关系。
2.红外光谱仪:通过测量物质在红外辐射下的吸收或散射特性来确定物质的结构和组成。
原理是不同化学键振动或分子转动会引起特定波长的吸收。
3.质谱仪:通过将物质分子离子化,并根据它们的质量电荷比进行分析。
原理是通过加速带电粒子在磁场中的运动轨迹和速度来测量粒子的质量。
二、电化学仪器1.pH计:通过测量溶液中氢离子浓度的变化来测定溶液的酸度或碱度。
原理是利用玻璃电极和参比电极在溶液中的电势差来计算酸碱度。
2.电位差计:用于测量两个电极之间电势差的仪器。
原理是通过测量两个电极之间的电势差,来确定水溶液或其他溶液中的电离物质浓度。
3.电导仪:测量电解质溶液中电导率的仪器。
原理是通过测量电流在导体中的传导来计算电解质的浓度。
三、色谱仪器1.气相色谱仪:通过将混合物分离为组分,并利用物质在固定相和移动相之间的分配系数进行测定。
原理是利用气相中组分分配的不同,从而分离和测量混合物中的各种组分。
2.液相色谱仪:通过将混合物分离为组分,并利用物质在固定相和移动相之间的分配系数进行测定。
原理是利用液相中组分分配的不同,从而分离和测量混合物中的各种组分。
四、质谱仪质谱仪是一种用于分析样品中各种化学物质的仪器,它通过将样品中的化合物离子化,并根据它们在电磁场中的差异来分析。
原理是将离子加速到高速,通过电磁场的转向来分离出质量差异较大的粒子。
五、核磁共振仪核磁共振仪是一种用于分析样品结构的仪器,它利用核自旋在外部磁场中的共振吸收信号来测量样品的性质。
原理是通过给定外部磁场和射频辐射下,观察样品反馈的核磁共振信号,从而分析样品的结构和组成。
六、质量分析仪质量分析仪是一种用于测量样品中不同质量的分子的仪器。

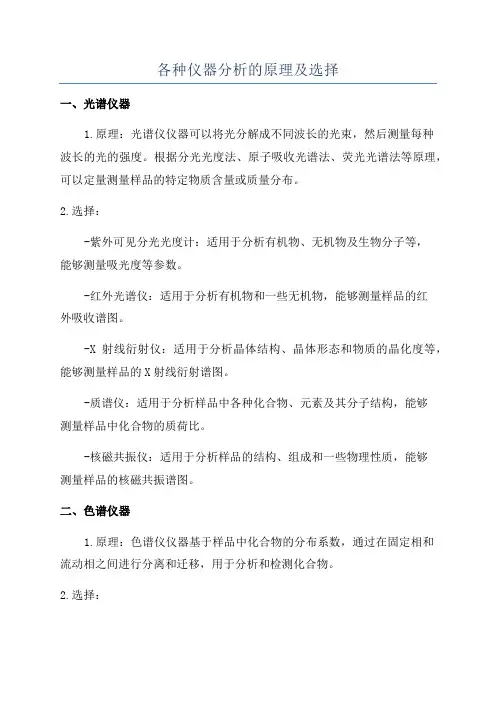

各种仪器分析的原理及选择一、光谱仪器1.原理:光谱仪仪器可以将光分解成不同波长的光束,然后测量每种波长的光的强度。
根据分光光度法、原子吸收光谱法、荧光光谱法等原理,可以定量测量样品的特定物质含量或质量分布。
2.选择:-紫外可见分光光度计:适用于分析有机物、无机物及生物分子等,能够测量吸光度等参数。
-红外光谱仪:适用于分析有机物和一些无机物,能够测量样品的红外吸收谱图。
-X射线衍射仪:适用于分析晶体结构、晶体形态和物质的晶化度等,能够测量样品的X射线衍射谱图。
-质谱仪:适用于分析样品中各种化合物、元素及其分子结构,能够测量样品中化合物的质荷比。
-核磁共振仪:适用于分析样品的结构、组成和一些物理性质,能够测量样品的核磁共振谱图。
二、色谱仪器1.原理:色谱仪仪器基于样品中化合物的分布系数,通过在固定相和流动相之间进行分离和迁移,用于分析和检测化合物。
2.选择:-气相色谱仪:适用于分析挥发性或蒸汽压较高的化合物,可以测定样品中的有机物、杂质和杂质含量。
-液相色谱仪:适用于溶解度较高的化合物或不挥发性化合物的分析,可以测定样品中的有机物、无机物、杂质和杂质含量。
-离子色谱仪:适用于分析离子类物质和离子组成的化合物,可以测定样品中的阴、阳离子及其含量。
-薄层色谱仪:适用于分析样品中的有机物和天然药物,可以测定样品中的有机物、杂质和杂质含量。
三、光波测量仪器1.原理:光波测量仪器是一类可以测量光波特性的仪器,包括波长计、强度计等,根据光的干涉、衍射、偏振等性质,用于测定光波的相关参数。
2.选择:-波长计:适用于测量光的波长,可以测量样品中的光波长和频率。
-光强度计:适用于测量光的强度或功率,可以测量样品中的光强度或辐射功率。
-偏振计:适用于测量光的偏振状态,可以测量样品中的偏振角度。
-干涉仪:适用于测量光的相对相位差和干涉条纹,可以测量样品中的干涉效应。
四、电化学分析仪器1.原理:电化学分析仪器基于物质在电场或电子传递与电解质溶液之间的反应过程,用电流、电压和电阻等电学参数测定和分析物质的组成和性质。

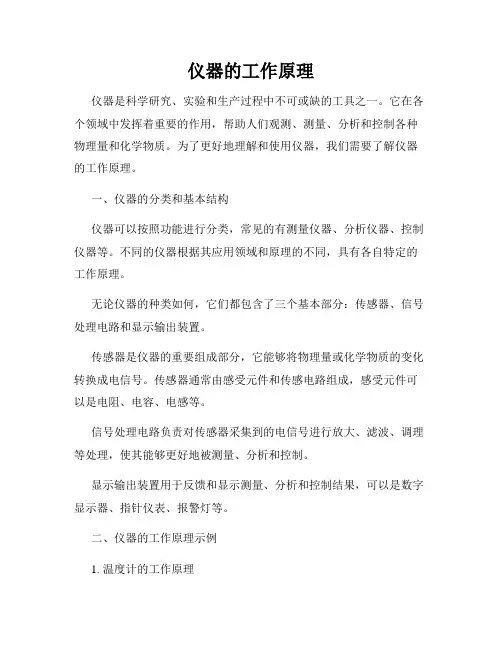

仪器的工作原理仪器是科学研究、实验和生产过程中不可或缺的工具之一。
它在各个领域中发挥着重要的作用,帮助人们观测、测量、分析和控制各种物理量和化学物质。
为了更好地理解和使用仪器,我们需要了解仪器的工作原理。
一、仪器的分类和基本结构仪器可以按照功能进行分类,常见的有测量仪器、分析仪器、控制仪器等。
不同的仪器根据其应用领域和原理的不同,具有各自特定的工作原理。
无论仪器的种类如何,它们都包含了三个基本部分:传感器、信号处理电路和显示输出装置。
传感器是仪器的重要组成部分,它能够将物理量或化学物质的变化转换成电信号。
传感器通常由感受元件和传感电路组成,感受元件可以是电阻、电容、电感等。
信号处理电路负责对传感器采集到的电信号进行放大、滤波、调理等处理,使其能够更好地被测量、分析和控制。
显示输出装置用于反馈和显示测量、分析和控制结果,可以是数字显示器、指针仪表、报警灯等。
二、仪器的工作原理示例1. 温度计的工作原理温度计是测量温度的常用仪器,它的工作原理基于物质的热胀冷缩特性。
常见的温度计有水银温度计、电阻温度计和红外线温度计。
以水银温度计为例,它由一根长而细的玻璃管内充满了水银。
当温度升高时,水银通过细管向上移动,显示出温度的升高。
水银温度计的精确度取决于玻璃管和水银的材料特性,以及读数的准确性。
2. 光谱仪的工作原理光谱仪是分析仪器中常见的一种,它的工作原理基于光的色散性质。
光谱仪能够将各种波长范围内的光分解成不同的波长组成,从而帮助研究人员分析材料的成分和性质。
光谱仪通常由光源、分光器和光电探测器组成。
光源发出各种波长的光,经过分光器的分散作用后,不同波长的光经过光电探测器测量,形成光谱图。
根据光谱图上不同波长光的强度和分布情况,可以推测出样品的组成和性质。
3. 电子天平的工作原理电子天平是实验室中常用的测量仪器,它的工作原理基于重力力矩的平衡。
电子天平能够精确地测量物体的质量。
电子天平由称盘、传感器和数字显示器组成。

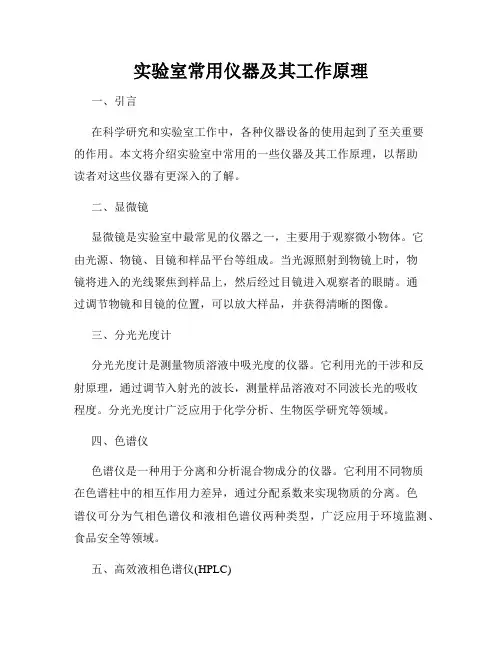

实验室常用仪器及其工作原理一、引言在科学研究和实验室工作中,各种仪器设备的使用起到了至关重要的作用。
本文将介绍实验室中常用的一些仪器及其工作原理,以帮助读者对这些仪器有更深入的了解。
二、显微镜显微镜是实验室中最常见的仪器之一,主要用于观察微小物体。
它由光源、物镜、目镜和样品平台等组成。
当光源照射到物镜上时,物镜将进入的光线聚焦到样品上,然后经过目镜进入观察者的眼睛。
通过调节物镜和目镜的位置,可以放大样品,并获得清晰的图像。
三、分光光度计分光光度计是测量物质溶液中吸光度的仪器。
它利用光的干涉和反射原理,通过调节入射光的波长,测量样品溶液对不同波长光的吸收程度。
分光光度计广泛应用于化学分析、生物医学研究等领域。
四、色谱仪色谱仪是一种用于分离和分析混合物成分的仪器。
它利用不同物质在色谱柱中的相互作用力差异,通过分配系数来实现物质的分离。
色谱仪可分为气相色谱仪和液相色谱仪两种类型,广泛应用于环境监测、食品安全等领域。
五、高效液相色谱仪(HPLC)HPLC是一种高效、高灵敏度的色谱仪,主要用于分析和测定化合物的含量。
它利用溶液在高压下通过色谱柱,不同化合物在色谱柱中的滞留时间不同,进而分离和测量样品中的成分。
HPLC在药物研发、环境科学等领域有重要的应用价值。
六、质谱仪质谱仪是一种用于分析和确定物质分子结构和组成的仪器。
它通过将样品分子分离成离子,然后根据离子质量与电荷比对其进行测量。
质谱仪可用于食品检测、石油化工等领域,为科学研究提供了强大的工具。
七、核磁共振仪(NMR)核磁共振仪是一种用于分析物质结构和性质的仪器。
它利用原子核在外加磁场作用下的共振吸收现象,通过测量原子核吸收或辐射出的能量来分析样品。
核磁共振仪广泛应用于化学、生物医学等领域,为科学研究提供了重要的实验手段。
八、电子显微镜电子显微镜是一种使用电子束代替光束的显微镜,可以在更高的放大倍数下观察物体。
它主要分为透射电子显微镜(TEM)和扫描电子显微镜(SEM)两种类型。
基本仪器的原理
基本仪器的原理是根据不同的物理原理和技术原理来实现测量、观测、分析等功能。
下面是一些常见仪器的原理:
1. 电子秤:基于压力传感器原理,当物体放在秤盘上时,物体的重力通过传感器转化为电信号,经过放大、处理后可以得到物体的重量值。
2. 温度计:基于热膨胀原理,温度计内部包含了一个感温元件(如水银柱、铂电阻等),当温度发生变化时,感温元件的体积或电阻会相应改变,通过测量这种变化就可以得到温度值。
3. 电压表:基于电压测量原理,通过将待测电压与已知电压进行比较,通过电路中的电流、电压分压等实现测量。
4. 光谱仪:基于光学传感原理,通过将待测物质或样品中的光传导到光谱仪中,通过光的分散、衍射、干涉等过程进行光谱分析,从而得到样品的光谱信息。
5. 罗盘:基于地磁感应原理,罗盘中装有磁针,当磁针受到地磁场的作用时,会指向地磁北极,通过读取指针的指向来确定方向。
6. 电子显微镜:基于电子束与物质相互作用的原理,通过加速带电粒子(如电子)形成的束流,并与待测物质进行相互作用,从而得到物质的显微图像。
这只是一些基本仪器的原理,不同的仪器会有不同的原理和特点。
仪器的原理是仪器工作的基础,它们的设计和发展也是根据这些原理不断改进和优化的。
仪器原理入门指南仪器原理入门指南仪器原理是科学仪器领域中的重要基础知识,它涵盖了仪器的工作原理、测量原理以及信号处理原理等内容。
对于科研工作者和工程师来说,掌握仪器原理是提高实验和设计能力的关键一步。
本文将为读者介绍仪器原理的基本概念和入门指南。
首先,仪器原理涉及到仪器的工作原理。
仪器工作原理是指仪器内部各部件的结构和功能,以及相互之间的工作方式。
例如,示波器的工作原理是利用电子束在荧光屏上扫描来显示电信号的波形。
了解仪器的工作原理可以帮助我们正确使用仪器,避免错误操作,提高工作效率。
其次,仪器原理还包括测量原理。
测量原理是指利用仪器对物理量进行测量的原理和方法。
在科学研究和工程设计过程中,我们经常需要测量各种物理量,如温度、压力、电流等。
了解测量原理可以帮助我们选择合适的仪器进行测量,并有效地获取准确的测量结果。
最后,仪器原理还涉及信号处理原理。
信号处理是指对信号进行采集、滤波、放大、调理和解析等处理过程。
在仪器中,信号处理起着至关重要的作用,它可以提高信号的质量和分辨率,帮助我们更好地分析和理解信号。
了解信号处理原理可以帮助我们选择合适的信号处理方法,并对实验数据进行正确的处理和分析。
在学习仪器原理时,我们可以通过以下几个步骤来提高学习效果。
首先,了解仪器原理的基本概念和相关术语,建立起对仪器原理的整体认识。
其次,通过阅读相关教材和参考书籍,深入了解各种仪器的工作原理和测量原理。
同时,结合实际应用场景,理解仪器原理的实际意义和作用。
再次,通过实际操作和实验验证,加深对仪器原理的理解和掌握。
最后,与他人进行交流和讨论,分享学习心得和经验,相互学习和提高。
总之,仪器原理是科学仪器领域中的重要基础知识,它涵盖了仪器的工作原理、测量原理以及信号处理原理等内容。
掌握仪器原理可以帮助我们正确使用仪器,选择合适的仪器进行测量,并对实验数据进行正确的处理和分析。
通过系统学习和实践操作,我们可以逐步掌握仪器原理,提高实验和设计能力,为科研工作和工程设计提供有力支持。
常用分析仪器的原理和应用分析仪器是用于分析和检测物质成分和性质的科学仪器。
目前常用的分析仪器包括光谱仪、质谱仪、色谱仪、电化学分析仪、热分析仪等。
下面将分别介绍这些仪器的原理和应用。
1.光谱仪光谱仪是利用光的属性来分析物质的仪器。
其原理是根据物质与辐射的相互作用,分析物质的光谱特性。
根据物质与辐射的相互作用方式不同,可分为吸收光谱仪、荧光光谱仪、拉曼光谱仪等。
光谱仪具有高分辨率、高灵敏度、准确性高等特点,广泛应用于材料学、生物学、环境科学、化学分析等领域。
2.质谱仪质谱仪是一种能够测定物质中各组分相对分子质量及相对丰度的仪器。
其原理是将物质分子通过电离技术使其带电,并通过磁场将分子按照质量-电荷比分离出来,然后测量其相对丰度。
质谱仪具有高分辨率、高灵敏度、能同时测定多组分等特点,广泛应用于生物医药、环境检测、石油化工等领域。
3.色谱仪色谱仪是一种根据样品中成分在吸附剂上的分配系数不同,利用分离柱将样品分离出不同的组分的仪器。
根据分离方式的不同,色谱仪可分为气相色谱仪(GC)和液相色谱仪(LC)。
色谱仪具有分离效果好、分析速度快、准确性高等特点,广泛应用于食品安全检测、环境监测、药物分析等领域。
4.电化学分析仪电化学分析仪是利用电流、电压与化学体系之间的相互关系来分析物质的仪器。
其原理是将物质与电极进行反应,测量电流或电压的变化,从而得到物质的浓度或性质。
电化学分析仪具有灵敏度高、选择性好、操作简便等特点,广泛应用于环境监测、食品安全、生物医药等领域。
5.热分析仪热分析仪是利用物质在升温或降温过程中的物理性质的变化来分析物质的仪器。
常见的热分析技术包括热重分析(TGA)、差示扫描量热分析(DSC)、热膨胀分析(TEA)等。
热分析仪可以测量材料的热稳定性、热力学性质、热性能等,广泛应用于材料科学、化学工程、金属冶金等领域。
以上是常用的几种分析仪器的原理和应用。
这些仪器的出现和应用使分析研究变得更加准确和高效,为科学研究和工业生产提供了强有力的支持。
四大仪器的原理与应用1. 电子显微镜1.1 原理电子显微镜(Electron Microscope,简称EM)是利用电子的波动性和粒子特性而非光的波动性来观察材料的超高分辨率仪器。
它的工作原理是通过将电子束聚焦在样品上,并测量由样品反射、散射或透射的电子信号的强度和位置。
1.2 应用•材料科学研究:电子显微镜可以在纳米尺度下观察材料的结构、相界面和缺陷,帮助研究人员了解材料的性质和行为。
•生物学研究:电子显微镜可以观察生物细胞的超高分辨率结构,帮助揭示细胞的功能和组织的组成。
•纳米技术:电子显微镜可以用于研究和制备纳米级别的材料和器件,如纳米颗粒、纳米线和纳米管等。
2. 光谱仪2.1 原理光谱仪是一种用于测量材料光学特性的仪器。
它的工作原理是通过将输入的光分离成不同波长组成的光谱,并通过具有不同传输性质的光路将其导入到相应的探测器上进行测量。
2.2 应用•化学分析:光谱仪可以用于分析化学物质中的化学键、官能团和分子结构。
•物理研究:光谱仪可以用于研究物质的光学特性、能带结构和量子效应等。
•天文学研究:光谱仪可以用于研究天体物质的组成、运动和演化。
3. 核磁共振仪3.1 原理核磁共振仪(Nuclear Magnetic Resonance Spectrometer,简称NMR)是一种利用原子核在外加磁场作用下的共振吸收现象来研究物质结构和性质的仪器。
它的工作原理是通过在外加磁场中对样品进行激发,测量样品吸收、发射或散射的电磁辐射信号。
3.2 应用•化学分析:核磁共振仪可以用于鉴定化合物的结构和对称性,测量化合物的溶液浓度和反应动力学参数。
•生物医学研究:核磁共振仪可以用于研究生物分子的结构、代谢和动力学行为,如蛋白质、核酸和代谢产物等。
•材料科学研究:核磁共振仪可以用于研究材料的晶体结构、晶格动力学和磁性行为等。
4. 大型加速器4.1 原理大型加速器(Particle Accelerator)是一种用于加速粒子(如电子、质子等)达到高能量的仪器。
实验室常用仪器及其工作原理实验室是科研和教学的重要场所,常用仪器在实验室中起着关键作用。
本文将介绍实验室常用仪器及其工作原理。
一、显微镜显微镜是一种用来观察微小物体的仪器。
它的工作原理是利用透镜或物镜放大被观察物体,再使用目镜进行观察。
显微镜主要分为光学显微镜和电子显微镜两种。
光学显微镜使用可见光来照亮样品,通过透镜放大样品图像;电子显微镜则使用电子束来照亮样品,通过电子透镜放大样品图像。
二、离心机离心机是利用离心力对样品进行分离的仪器。
它的工作原理是通过高速旋转,使样品中的物质按照密度差异分层。
离心机通常由电机、转子和控制系统组成。
电机提供动力,使转子高速旋转;样品放置在转子中,受到离心力作用进行分离;控制系统用于调节旋转速度和时间。
三、pH计pH计是用来测量溶液酸碱性的仪器。
它的工作原理基于电化学原理,通过测量溶液中的氢离子浓度来判断溶液的pH值。
pH计由玻璃电极和参比电极组成。
玻璃电极是通过浸泡在溶液中,测量溶液中的氢离子活性;参比电极提供一个稳定的参比电位,用于校正测量结果。
四、分光光度计分光光度计是用来测量溶液中物质浓度或吸光度的仪器。
它的工作原理是利用光的吸收特性来测量物质的浓度。
分光光度计由光源、单色器、样品室和检测器组成。
光源发出一束宽谱光,经过单色器分离出特定波长的光束;样品室中的溶液吸收特定波长的光,检测器测量吸收光的强度,进而计算出物质的浓度。
五、电子天平电子天平是用来测量物体质量的仪器。
它的工作原理是利用电磁感应原理,通过测量负载传感器的电信号来得到物体的质量。
电子天平由负载传感器、电子秤体和显示器组成。
负载传感器受到物体的压力,在不同位置产生变形,进而改变电信号;电子秤体将电信号转换为质量值,并显示在显示器上。
六、气相色谱仪气相色谱仪是一种用来分离和分析混合物的仪器。
它的工作原理是利用样品中各组分在固定相和流动相之间的分配行为来实现分离。
气相色谱仪由进样口、柱子、检测器和数据处理系统组成。
1.侧向测井(电流聚焦测井)采用电屏蔽方法,使主电流聚焦后水平流入地层,减小井眼和围岩影响。
主电流线沿井轴径向成饼状流入地层。
2.理想的侧向测井组合是双侧向加微球形聚焦,可较准确地确定地层电阻率、冲洗带电阻率和侵入带直径,是计算地层含油饱和度、判断地层含油性的重要参数。
3.侧向测井电极系的主电极A0位于电极系中心,两端有屏蔽电极A1、A2,呈对称排列。
七侧向电极系主电极A0,屏蔽电极A1、A2,两对监督电极M1N1和M2N2;Um1=Un1或Um2=Un2,使主电流沿水平方向流入地层。
七侧向四个参数:①电极系长度: 210A A L =影响侧向测井的径向探测深度。
电极系长度越大,探测越深;②电极距:21O O L =影响纵向分辨率。
L 越小纵向分层能力越强。
③分布比:L L s /0=影响电流层的形状,一般取s 为3左右较适宜。
④聚焦系数:L L L q /)0(-= 1-=s q 影响电流层的形状。
双侧向电极系由9个电极组成,第二屏蔽电极A1’、A2’有着双重的作用。
4. 如何保证屏流和主电流同极性?用同一电流源供给屏流和主电流。
屏流大于主电流,在测井过程中屏流是浮动的。
所以,屏流要由平衡放大电路输出的信号加以调制后通过功率放大后加到屏蔽电极上;二是用跟踪主电流来产生屏流,或用跟踪屏流来产生主电流,这种方式用在双侧向仪器中。
5.双侧向测井仪器中,增加屏蔽电极的长度可以加大聚焦能力,而增加仪器探测深度。
相反,在屏蔽电极两端设置回流电极,可使主电极和屏流流入地层的深度变浅,降低探测深度。
6.侧向测井仪器工作方式:恒流式(高阻地层),恒压式(低阻地层),自由式(1229、JSC801)和恒功率式(DLT-E )。
恒流式:保持主电流恒定,测量主电极(通常用监督电极M1或M2代替)至远处电极N 之间的电位差U 。
地层的电阻率越高测量电压信号越大,测量误差越小。
恒压式:保持主电极电位恒定,测量主电流。
地层的电阻率越低测量电流信号越大,测量误差越小。
自由式:电流和电压按一定规律浮动,同时测量电流、电压两个量,可以得到较宽的测量动态范围。
恒功率式或可控功率式:测量过程中使最高和最低电阻率的两个极点保持功率(IU 乘积)不变,让测量电压和电流保持在仪器可测量的范围之内(不被限幅)。
比自由式仪器有更宽的测量动态范围。
7.1229双侧向测井仪采用屏流主动式供电,即先有屏流后又主电流,用屏流来激励产生主电流。
工作方式为自由式,为提高仪器测量动态范围用U2D 来控制深、浅屏流、屏压的变化幅度在于此。
频分双侧向供电式,fS = 4fD ,深、浅侧向供电频率分别为32Hz 和128Hz 。
使深、浅侧向两个系统相对独立地控制和测量。
8.1229双侧向测井仪电路:平衡放大混合电路(A)深侧向屏流源(B)浅侧向屏流源(C)深、浅侧向电压检测电路(D)深、浅侧向电流检测电路(E)控制信号发生器(F)直流稳压电源。
9.1229双侧向深、浅侧向的电压和电流检测电路因被测信号变化范围大,共模干扰强采用三运放结构的差动式放大器,电路中用有源带通滤波器分离深、浅侧向信号,用相敏检波器提高信噪比,进一步压制干扰。
10.相敏检波的关键技术:⑴相敏检波器输出的直流信号不仅与被检信号的幅度有关,还与被检信号的与参考信号的相位有关。
⑵为了保证相敏检波器正常工作,要求参考信号幅度大于被检信号幅度,且参考信号前后沿陡直,最好是方波。
⑶为了提高检波效率,压制干扰采用同相检波。
11.JSC801屏流主动式,频分式供电(24.4Hz、195Hz),主要电路:电压测量电路,反馈环及深、浅屏流源电路,斩波调制放大器,主电流电路反馈环电路进一步减少浅侧向屏流输出变压器次级对深侧向屏流的影响主电流电路引入电流正反馈环路提高了平衡控制电路的控制精度12.DLT-E频分式(8倍),可控功率式,测量动态范围最宽,测量精度最高。
主要电路:数字、遥测接口电路,测量电路,主监控回路,辅助监控回路,相位参考电路,280Hz电流源、指数调制器。
用增加第一屏蔽电极A1、A2的取样电极A1*、A2*和加入辅助监控回路的方法改善深侧向屏蔽效果。
用监控回路电路调节主电流和屏流的比值的方法使监督电极M1与M1‘电位差趋于零,保证主电流被聚焦。
13.为改善深侧向屏蔽电极的屏蔽效果,JSC801和DLT-E双侧向仪各采取了哪些措施?DLT-E辅助监督回路取样A1*和A1’之间的35Hz深屏蔽信号,通过对流过A1电极的深屏流的控制使A1’和A1*电极对深屏蔽电位近似相等。
16.深侧向测井效果最好的是盐水泥浆和高阻地层剖面,由于淡水泥浆和中低阻地层,浅侧向结果主要反映侵入带地层电阻率大小。
17. 双侧向测井仪中,第二屏蔽电极的作用有双重作用。
对深侧向电流,和第一屏蔽电极短路,加强屏蔽作用,使主电流进入地层深处才发散。
对浅侧向电流,和第一屏蔽电极绝缘,作为第一屏蔽电极和主电极的回流电极,从而减小了屏蔽作用,使主电流进入地层侵入带后就发散开了。
18.恒流式和恒压式三侧向仪器原理框图和工作原理及调节过程测井过程中,随着电极接地电阻的变化,必然引起主电流的变化。
恒流式仪器必然保持主电流恒定,接地电阻的变化完全反映在主电极表面电位的变化上。
为此,电路中设置了平衡放大器对主电流的变化进行检测,(若是恒压式仪器则对电压进行检测),通过负反馈形式对主电流(或电压)进行控制,是主电流(主电压)按原来相反的方向变化,达到恒定电流(或电压)的目的。
1.引起测井深度误差的原因:⑴电缆弹性伸长:与电缆自身的重量和悬掉仪器重量有关,与井内条件和环境(泥浆重度、粘度和温度)有关。
⑵测量轮本身尺寸改变:由温度、腐蚀和磨损引起。
⑶测量轮振动:电缆张力突变往往引起测量轮围绕某一点振动。
测量轮振动时,电缆上、下来回移动引起乱真脉冲产生,如果计数这些与方向无关的乱真脉冲就会产生深度误差。
这类误差称为YO-YO误差,可通过YO-YO校正电路来校正。
2.瞬时校正、连续校正、YO-YO校正①瞬时校正又叫手动校正,它利用前面板上的“加或减”开关,使每25ft增加或减少0.5ft或每5m增加或减少0.1m。
在进行瞬时校正时,操作员按下“加或减”键,便发出设置校正(SETCORR)信号,该信号使能50:1校正脉冲形成电路,每50个2X编码脉冲输出1个校正脉冲。
②连续校正是按每1000m(或ft)增加或减少0.1m(ft)至9.9m(ft)。
进行连续校正时,将前面板上的“加-不校正-减”开关放在“加或减”位置,它和方向输入信号一起通过逻辑控制电路决定校正是“加”还是“减”。
而校正量由前面板上的拨码开关设定,或由程序给出,故连续校正又叫程序校正或自动校正。
③ YO-YO校正对深度技术有无影响?对采样会有什么影响?产生YO-YO误差是因为电缆上下振动引起的,深度计数器是可逆计数器,振动时可作加减计数,对深度计数器不会产生错误。
采样计数器是加计数器,按深度间隔进行采样。
如果没有YO-YO校正就会在同一个深度点上多次重复采样,为在数据文件有无法识别,错误的认为是多个深度点的采样。
3.电阻率道电路主要由低通有源滤波器和二进制增益放大器电路组成。
4.脉冲信号道电路主要由脉冲整形电路和计数器电路两大部分组成。
5.在CLS系统中,在获得等间隔采样的声波全波列信号后,怎样由软件完成从时间、幅度等方面的抗干扰处理和时差计算?①对信号的处理中采用了跟踪延迟、时差比较等具有特色的技术,因而具有良好的抗干扰能力和较高的测量精度。
②井下采用幻象供电发射电压,接受信号传输采用两道信号均采用两端平衡传输方法。
6.CLS深度系统单位时间内产生的电脉冲数反映了测井速度,自深度起算点开始累计计数的脉冲数就代表了测井深度。
脉冲的相位差反映了电缆移动的方向。
异或门产生低频2X编码脉冲。
1.感应测井:是利用电磁感应原理测量地层电导率的方法。
2.单元环几何因子物理意义:在均匀介质中,与线圈系同轴的地层单元环对接收线圈贡献的R-信号占全空间对接收线圈贡献的总的R-信号的百分数。
3.径向几何因子和纵向几何因子的作用:径向几何因子特性——即径向方向各单元环对R-信号的贡献大小。
可以评价泥浆、侵入带、原状地层对感应测井R-信号的贡献。
纵向几何因子特性——即水平薄层对测井R-信号的贡献。
可以评价目的层和围岩层对R-信号的贡献。
反褶积实际上就是对不同深度地层影响的一个加权处理。
4.DIT-D感应测井仪器采用了哪些措施提高测井效果?1.不对称的多线圈设计,深感应7线圈,中感应9线圈。
2.串接X变感器抵消X信号分量。
3.串接误差校正变压器进行线圈误差校正和温度补偿。
4.软件方法实现的三点反褶积(指用输出信号褶积求得输入信号)、线圈系误差校正和趋肤效应校正。
5.1503双感应测井仪器采用哪些措施提高测井效果?对称的多线圈系设计,深感应为对称的6(3+3)线圈系,中感应为不对称的8(3+5)线圈系。
2、从参考信号放大电路取出一可调信号抵消残余的基值信号(X信号和线圈误差信号等)。
3、串接误差校正变压器进行线圈系误差校正和温度补偿。
4、软件方法实现的三点反褶积、线圈系误差校正和趋肤效应校正。
6.国产双感应测井仪器:深感应为对称六线圈系,线圈距为1m;中感应为非对称的七线圈,线圈距0.85m 。
通过调节改变测量信号的相位使通过PSD的全部为R信号.7.感应测井仪器的刻度1内刻度:刻度时测量电路与探头断开,因此输出结果不反映仪器的真实响应,是一种“假”刻度,一般仅用于检查仪器是否正常工作2模拟刻度:刻度时测量电路探头连接,但不提供实际的地层环境,因此仪器输出结果反映的是在模拟环境下的响应,如感应测井仪用刻度环刻度、密度测井仪用刻度块刻度,一般仅作为三级刻度用于测井现场对仪器的测前或测后标定。
模拟刻度必须通过精确的理论计算和、或由更高的标准或实体刻度来传递。
3实体刻度:测井仪器获得在真实的地质环境下的响应,准确、可靠,如密度仪器在核标准刻度井群或感应仪器在大水池中的刻度等。
缺点是造价昂贵,刻度电少和使用不便。
8.反褶积就是对不同深度地层影响的一个加权处理。
9.感应测井仪线圈系设计中采用什么措施减少井眼和围岩的影响?加入与主接收线圈反向串联的补偿接受线圈可以较好的消除井眼影响。
加入与主接收和主发射线圈反向串联的一对聚焦线圈可以较好的消除围岩影响。
10.感应测井仪发射电流的稳定非常重要,所学的三种仪器是怎样处理这一问题的?DIT-D:三极管模拟电路,自动电平控制电路。
1503:CD4001数字电路,系列的热敏电阻。
国产:晶体振荡器,配合恒流源。
11.所学的三种双感应测井仪为抵消无用信号的影响,各自在电路设计上采取了那些措施?DIT-D:串联X变感器。
1503:参考信号取小信号抵消X信号分量。
