高频电路复习讲义讲义

1第二章一.串联谐振回路1. 串联谐振电路的阻抗为1()Z r j L Cωω=+-，0ωω<时1L Cωω<回路呈现容性而0ωω>时1L Cωω>回路呈现感性，0ωω=时0X =、||Z r =且0φ=，电压电流同相位即回路呈现纯阻性，此时的回路发生了“谐振”； 2.谐振频率为0ω=；3. 品质因数定义为谐振时回路储能和耗能之比即001L Q rCrωω==； 4. 幅频特性||I 2200||1I I Q ωωωω=⇒⎛⎫+- ⎪⎝⎭在“小量失谐的情况下”可表示为0||II ≈=&&；5. 相频特性ωϕQ 值越大曲线越陡峭，线性范围越小0000001||arctan 1j I Ie Q I I jQ ϕωωϕωωωωωω⎛⎫=⋅=⇒=-- ⎪⎛⎫⎝⎭+- ⎪⎝⎭26. 将两个半功率点之间的带宽定义为串联回路的通频带00.7B Qω=。

二.并联谐振回路1. 并联谐振回路的阻抗为1()11()L r j L j C C Z r j L r j L j C Cωωωωωω+⋅=≈+++-，0ωω<时1L C ωω<回路呈现感性而0ωω>时1L C ωω>回路呈现容性，0ωω=时10C L ωω-=、||LZ rC=且0φ=，电压电流同相位即回路呈现纯阻性，回路发生“谐振”； 2.谐振频率为0ω=；3. 品质因数0000011L C Q rCr G LGωωωω====； 4. 幅频特性和相频特性与串联回路相同； 5. 通频带00.7B Qω=。

三.抽头并联回路1. 抽头电路具有阻抗变换和电源变换的作用即21.2.13.TT TR p RV pV I I p ⎧⎪=⎪⎪=⎨⎪⎪=⋅⎪⎩四. 耦合振荡回路1.临界耦合时双调谐回路的带宽为0.70B =； 2. 单调谐回路的矩形系数为9.95而双调谐回路的矩形系数为3.15。

五.石英晶体滤波器 1. 石英晶片的电路模型：C q C q L qr2.石英晶体的串联谐振频率为q ω=，并联谐振频率为q ωω；33. q ωω<或p ωω>时晶体为容性而q p ωωω<<时晶体为感性。

高频电路复习指南一、复习是为了全面系统的掌握高频电路基础理论，熟悉各种基本电路和基本分析方法，为从事高频电子线路的分析与设计奠定一点的理论基础和基本技能。

二、高频电路的复习方法：抓住各章节的基本任务、基本要求、基本电路和基本分析方法。

抓住核心重点突破，逐步推广，掌握其余，上下联系，前后贯通，积极讨论，共同提高，有所取舍，确保过关。

三、题型：选择（10）、填空（20）、简答（10）、分析计算（60）。

四、主要内容：1、信号的放大：高频小信号放大；高频功率放大。

2、信号的产生：振荡器3、信号的变换：倍频、变频。

调制器：调幅、调频、调相。

解调器：检波、鉴频、鉴相。

重点是：信号的放大（小信号放大与功率放大）、信号的变换。

（包括理论、方法和电路，即频谱线性搬移和频谱非线性搬移）。

绪论绪论告诉我们学习的对象，任务、方法和基本要求，对指导我们学习本课程起到一个把握全体的先导作用，复习绪论，进一步明确本课程的学习对象和任务，熟悉发射、接收机的组成，明确各单元电路的功能，了解无线电频率的划分和传输特点与用途。

从30K开始，每10倍频为一个频段，依次为：低、中、高、甚、超、特六个频段。

第一章高频小信号谐振放大器一、 任务：解决高频小信号放大的问题，重点是电压增益，功率增益、输入导纳，输出导纳，频带宽度，选择性，多级、单级增益与带宽的关系，电噪声。

二、 该章的特点:将模拟电路中学习的放大器中的负载电阻换成选频网络，阻抗换成导纳。

三、 学习方法：先掌握谐振网络的频率特性和基本参数的计算方法。

再结合晶体管的等效模型，向简单的RLC 并联电路方向变换。

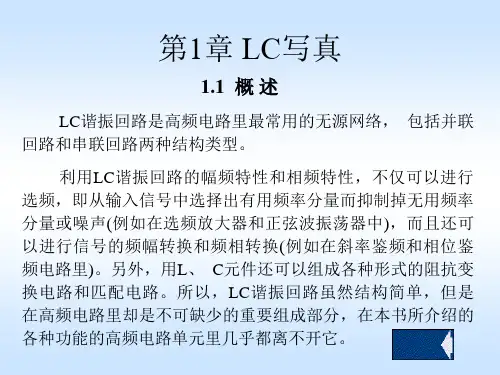

四、 主要内容：1、 串联与并联LC 网络，主要用并联LC 网络，谐振频率f 0,空载品质因素Q 0与有载品质因素Q L 。

见书10面。

RC L R P =，其中R 是串联在L 支路上的，R P 是并联在L 两端的。

Q 0与R P 的关系。

L R CR Q P P 000ωω==，通频带宽Q B 07.02ωω=∆=，或Qf B 0=。

第一章 高频电路基本常识 第一部分为何要学习高频电路的知识电子电路可以分为模拟电路与数字电路，而模拟电路又可以分类为低频率电路与高频电路。

一般的电子技术人员，首先尝试设计或制作的，大多以数位电路或低频率电路为主，此较少从高频电路开始的。

其主要原因是，高频电路较难去理解，往往所制作出的电路无法如预期的设计目标动作。

但是，如果忽略了高频电路的基本常识，也可能使所设计出的数位电路或低频率电路不能成为最适当，甚至於可能会造成动作的不稳定。

相反地，如果能够熟悉高频电路，也可以提高数位电路或低频率电路的设计水准。

近些年，无论是数位电路或以直流为主的测试仪器电路，对於处理系要求高速化，结果也使得高频电路的基本常识相当重要。

低频率电路与高频电路的区别为了了解高频电路的特征，在此，对低频率电路与高频电路作一此较。

如下图1所示的为低频率电路与高频电路的此较。

图（a ）为低频率电路，图(b)为高频电路。

首先，说明信号的流通。

由於在低频率电路的信号其波长较长，一般可以忽略时间因素。

因此，振荡器的输出端舆放大器的输入端可视为同一信号。

也即是，在低频率电路中的信号流通如箭头的方向所示，成为闭回路，此也称的为集中常数的考虑方法。

而在高频电路中，由於波长较短，不可以忽略时间的要素。

在同一时间的振荡器输出端，中途的电缆线上，放大器的输入端的信号就非同一信号，也就是说信号像电波一样传输着，这种考虑电路问题的方法称为分布常数。

一般地，在集中常数电路中的低频电路中，对於电缆线的限制较少，可以使用一般的隔离线，重视杂讯兴频率特性。

而在分布常数电路中的高频电路中，为了不使信号发生传送路径上的失真，使用同轴电缆线，重视特性阻抗。

在放大器的输出端所连接的负载如下：图1-(a )低频电路图1-(b )高频电路图(a)低频率电路为定电压驱动……即使负载阻抗有变化，输出电压也一定，放大器的输出阻抗Zo 舆负载的阻抗ZL 的关系为Zo<ZL 。

高频电路知识点总结一、高频电路的基本概念高频电路是指工作频率在几百千赫兹至数吉赫兹范围内的电路，它们通常用于射频（射频）系统、通信系统、雷达系统等。

由于高频电路的工作频率很高，因此其特性和设计方法与低频电路有很大不同。

1、高频电路的特点（1）电压和电流的传输速度加快；（2）传输线的长度和电路尺寸相对较小；（3）传输线的电磁波特性需要考虑；（4）电缆损耗增大。

2、高频电路的设计要求（1）降低传输线的损耗；（2）减小串扰和反射；（3）提高电路的灵敏度和抗干扰能力；（4）提高电路的稳定性和可靠性。

二、高频电路的传输线在高频电路中，传输线的特性对系统的性能有着很大的影响，因此设计者需要充分了解和掌握传输线的特性。

1、传输线的特性（1）阻抗：传输线的特性阻抗随着工作频率的增加而改变，这意味着在高频电路中必须考虑传输线的阻抗匹配问题。

（2）传输速度：高频信号在传输线中的传输速度快于低频信号。

（3）色散：高频信号在传输线中会产生色散现象，导致不同频率的信号传播速度不同，需要进行补偿。

（4）损耗：传输线在高频下的损耗较大，特别是在微带线和同轴电缆中。

2、常见的传输线类型（1）同轴电缆：同轴电缆主要用于高频射频信号的传输，具有较好的屏蔽性能和抗干扰能力。

（2）微带线：微带线是常用的高频信号传输线路，其制作工艺简单、成本低廉、尺寸小，适合集成在集成电路板中。

（3）双平行线：双平行线具有低损耗和较高的阻抗稳定性，广泛应用于高频功率放大器和滤波器中。

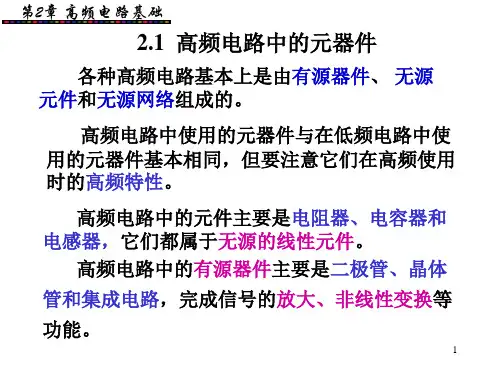

三、高频电路的元件在高频电路中，元件的性能会影响整个电路的性能，因此需要选择合适的元件进行设计和应用。

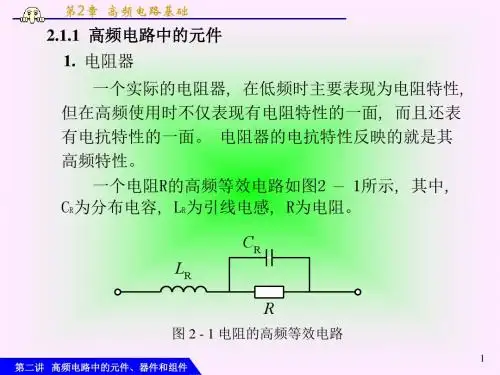

1、适用于高频电路的元件（1）电阻器：在高频电路中，电阻器的频率响应特性、串扰和噪声等特性需要特别考虑，因此需要选择适合高频的电阻器进行应用。

（2）电容器：高频电路中常用的电容器包括表面贴装电容器、金属层电容器等，它们具有较小的等效串联电感和等效串联电阻，适合高频电路的应用。

《高频电路教案》PPT课件第一章：高频电路概述1.1 高频电路的定义与特点1.2 高频电路的应用领域1.3 高频电路的基本组成部分1.4 高频电路的研究方法第二章：高频电路中的信号与频谱2.1 信号的分类与特性2.2 频率与周期2.3 频谱与频带2.4 调制与解调第三章：高频电路中的元件与器件3.1 电阻、电容、电感元件3.2 滤波器与耦合器3.3 放大器与振荡器3.4 混频器与解调器第四章：高频放大器与振荡器的设计与分析4.1 高频放大器的设计与分析4.2 高频振荡器的设计与分析4.3 放大器与振荡器的性能指标4.4 放大器与振荡器的应用场景第五章：高频电路的测量与调试5.1 高频信号的发生与接收5.2 测量仪器与设备5.3 高频电路的调试方法5.4 高频电路的故障排除第六章：高频电路中的滤波器设计与应用6.1 滤波器的基本原理与分类6.2 低通、高通、带通、带阻滤波器的设计6.3 滤波器的频率响应与截止特性6.4 滤波器在无线通信中的应用第七章：调制解调技术7.1 调制与解调的基本概念7.2 调幅、调频、调相与解调技术7.3 调制解调器的组成与工作原理7.4 调制解调技术在通信系统中的应用第八章：无线通信系统8.1 无线通信的基本原理与技术8.2 无线传输的频段与标准8.3 无线通信系统的组成与工作方式8.4 无线通信技术在现代通信中的应用第九章：高频电路的噪声与干扰9.1 噪声的来源与分类9.2 噪声的数学描述与计算9.3 干扰的类型与抑制方法9.4 高频电路的抗干扰设计与优化第十章：高频电路的现代设计与仿真10.1 高频电路的计算机辅助设计10.2 电路仿真软件的使用与操作10.3 高频电路的实例设计与仿真10.4 高频电路的实验与验证重点和难点解析一、高频电路的定义与特点难点解析：理解高频电路与低频电路的区别，掌握高频电路的特殊设计与分析方法。

二、高频电路中的信号与频谱难点解析：区分不同类型的信号，理解调制解调的基本原理及其在通信中的应用。
