高分子材料的测试标准

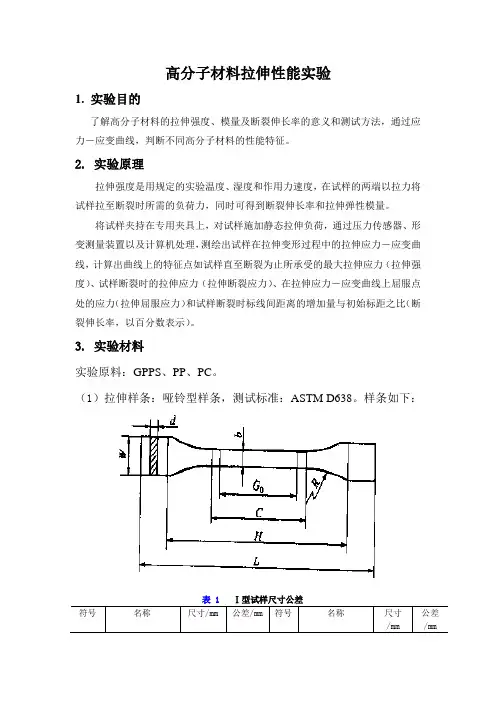

高分子材料拉伸性能实验1. 实验目的了解高分子材料的拉伸强度、模量及断裂伸长率的意义和测试方法，通过应力－应变曲线，判断不同高分子材料的性能特征。

2. 实验原理拉伸强度是用规定的实验温度、湿度和作用力速度，在试样的两端以拉力将试样拉至断裂时所需的负荷力，同时可得到断裂伸长率和拉伸弹性模量。

将试样夹持在专用夹具上，对试样施加静态拉伸负荷，通过压力传感器、形变测量装置以及计算机处理，测绘出试样在拉伸变形过程中的拉伸应力－应变曲线，计算出曲线上的特征点如试样直至断裂为止所承受的最大拉伸应力（拉伸强度）、试样断裂时的拉伸应力（拉伸断裂应力）、在拉伸应力－应变曲线上屈服点处的应力（拉伸屈服应力）和试样断裂时标线间距离的增加量与初始标距之比（断裂伸长率，以百分数表示）。

3. 实验材料实验原料：GPPS、PP、PC。

（1）拉伸样条：哑铃型样条，测试标准：ASTM D638。

样条如下：符号名称尺寸/mm 公差/mm 符号名称尺寸/mm 公差/mm4. 实验设备万能材料实验机及夹具5. 实验条件不同的材料由于尺寸效应不同，故应尽量减少缺陷和结构不均匀性对测定结果的影响，按表2选用国家标准规定的拉伸试样类型以及相应的实验速度。

表 2 拉伸试样类型以及相应的实验速度①Ⅲ试样仅用来测试拉伸强度实验速度为以下九种：A: 1mm/min ±50% B: 2mm/min ±20% C: 5mm/min ±20%D: 10mm/min ±20% E: 20mm/min ±10% F: 50mm/min ±10%G: 100mm/min ±10% H: 200mm/min ±10% I: 500mm/min ±10%6.实验步骤（1）实验环境：温度23℃，相对湿度50％，气压86～106KPa。

（2）测量试样中间平行部分的宽度和厚度，精确到0.01mm，每个试样测量三点，取算术平均值。

实验一高分子材料应力-应变曲线的测定聚合物材料在拉力作用下的应力-应变测试是一种广泛使用的最基础的力学试验。

聚合物的应力-应变曲线提供力学行为的许多重要线索及表征参数（杨氏模量、屈服应力、屈服伸长率、破坏应力、极限伸长率、断裂能等）以评价材料抵抗载荷，抵抗变形和吸收能量的性质优劣；从宽广的试验温度和试验速度范围内测得的应力-应变曲线有助于判断聚合物材料的强弱、软硬、韧脆和粗略估算聚合物所处的状况与拉伸取向、结晶过程，并为设计和应用部门选用最佳材料提供科学依据。

一、目的要求1．熟悉拉力机（包括电子拉力机）的使用；2．测定不同拉伸速度下PE板的应力-应变曲线；3．掌握图解法求算聚合物材料抗张强度、断裂伸长率和弹性模量；二、实验原理应力-应变试验通常实在张力下进行，即将试样等速拉伸，并同时测定试样所受的应力和形变值，直至试样断裂。

应力是试样单位面积上所受到的力，可按下式计算：tP bdσ=式中P为最大载荷、断裂负荷、屈服负荷b为试样宽度，m；d为试样厚度，m。

应变是试样受力后发生的相对变形，可按下式计算：0 0100%t I I Iε-=⨯式中I0为试样原始标线距离，m；I为试样断裂时标线距离，m。

应力-应变曲线是从曲线的初始直线部分，按下式计算弹性模量E（MPa，N/m2）：Eσε=式中σ为应力；ε为应变。

在等速拉伸时，无定形高聚物的典型应力-应变曲线见图15-1：a点为弹性极限，σa为弹性（比例）极限强度，εa为弹性极限伸长率。

由0到a点为一直线，应力-应变关系遵循虎克定律σ＝Eε，直线斜率E称为弹性（杨氏模量）。

y点为屈服点，对应的σy和εy称为屈服强度和屈服伸长氯。

材料屈服后可在t点处断裂，σt、εt为材料的断裂强度、断裂伸长率。

（材料的断裂强度可大于或小于屈服强度，视不同材料而定）从σt的大小，可以判断材料的强与弱，而从εt的大小（从曲线面积的大小）可以判断材料的脆与韧。

晶态高聚物材料的应力-应变曲线：在c点以后出现微晶的取向和熔解，然后沿力场方向重排或重结晶，故σc称重结晶强度。

光学高分子材料简述及性能指标光学高分子材料种类繁多，应用也不尽相同，但一般都包含三大类技术指标：光学性能、机械性能、热学性能。

光学性能主要包括折射率和色散、透过率、黄色指数及光学稳定性。

折射率和色散是光学材料的最基本性能。

在透镜设计中，为使透镜超薄和低曲率必须寻求高折射率的光学材料，而校正色差要求有两组阿贝数不同的材料，即冕牌系列(低色散，阿贝数>50)和火石系列(高色散，阿贝数<40)。

光学玻璃的折射率和色散有较大的选择余地，而光学塑料的选择范围却十分有限，尤其是冕牌系列光学塑料。

透明塑料折射率的测定最常用的方法是折射仪法。

阿贝折射仪是最广泛用于测定折射率的折射仪。

透过率是表征树脂透明程度的一个重要性能指标，一种树脂的透过率越高，其透光性就越好。

透过率的定义为：透过材料的光通量（T2）占入射到材料表面上的光通量(T1)的百分率。

任何一种透明材料的透光率都达不到100%，即使是透明性最好的光学玻璃的透光率一般也难以超过95%。

聚合物光学材料在紫外和可见光区的透光性和光学玻璃相近，在近红外以上区域不可避免的出现碳氢振动所引起的吸收。

通常，光学塑料在可见光区透光率的损失主要由以下三个因素造成：光的反射；光的散射；光的吸收。

黄色指数是无色透明材料质量和老化程度的一项性能指标，由分光光度计的读数计算而得，描述了试样从无色透明或白色到黄色的颜色变化。

这一实验最常用于评价一种材料在真实或模拟的日照下的颜色变化。

而对于透明塑料材料来说，由于原料纯度或加工条件等因素的影响，可能自身带有一定颜色。

光学树脂如同多数有机物质一样存在着耐候和耐老化问题，因此树脂的结构和加工工艺以及使用环境对树脂的光学性能有较大的影响。

在一定使用期限内，光学参数的稳定性尤为关键，这个指标直接决定产品的使用性能。

采用人工加速老化中的全紫外线老化的方法检测树脂的光学稳定性。

全紫外线老化法主要模拟阳光中的紫外线．全紫外线强度比相应太阳紫外强度高几倍。

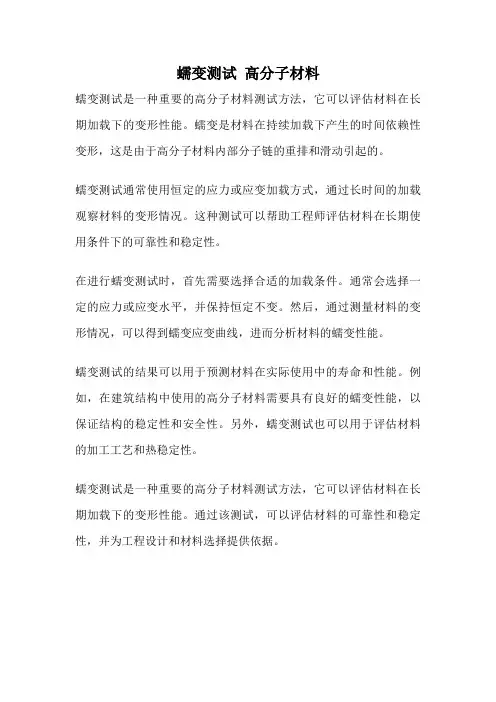

蠕变测试高分子材料
蠕变测试是一种重要的高分子材料测试方法，它可以评估材料在长期加载下的变形性能。

蠕变是材料在持续加载下产生的时间依赖性变形，这是由于高分子材料内部分子链的重排和滑动引起的。

蠕变测试通常使用恒定的应力或应变加载方式，通过长时间的加载观察材料的变形情况。

这种测试可以帮助工程师评估材料在长期使用条件下的可靠性和稳定性。

在进行蠕变测试时，首先需要选择合适的加载条件。

通常会选择一定的应力或应变水平，并保持恒定不变。

然后，通过测量材料的变形情况，可以得到蠕变应变曲线，进而分析材料的蠕变性能。

蠕变测试的结果可以用于预测材料在实际使用中的寿命和性能。

例如，在建筑结构中使用的高分子材料需要具有良好的蠕变性能，以保证结构的稳定性和安全性。

另外，蠕变测试也可以用于评估材料的加工工艺和热稳定性。

蠕变测试是一种重要的高分子材料测试方法，它可以评估材料在长期加载下的变形性能。

通过该测试，可以评估材料的可靠性和稳定性，并为工程设计和材料选择提供依据。

实验1 高分子材料拉伸强度及断裂伸长率测定一、实验目的通过实验了解聚合物材料应力—应变曲线特点、试验速度对应力—应变曲线的影响、拉伸强度及断裂伸长率的意义，熟悉它们的测试方法；并通过测试应力—应变曲线来判断不同聚合物的力学性能。

二、实验原理为了评价聚合物材料的力学性能，通常用等速施力下所获得的应力—应变曲线来进行描述。

所谓应力是指拉伸力引起的在试样内部单位截面上产生的内力；而应变是指试样在外力作用下发生形变时，相对其原尺寸的相对形变量。

不同种类聚合物有不同的应力—应变曲线。

等速条件下，无定形聚合物典型的应力—应变曲线如图1所示。

图中的α点为弹性极限，σα为弹性（比例）极限强度，εα为弹性极限伸长。

在α点前，应力—应变服从虎克定律：σ=Έε式中σ——应力，MPa；ε——应变，%；Ε——弹性（杨氏）模量（曲线的斜率），MP 。

曲线斜率E反映材料的硬性。

Y称屈服点，对应的σy和εy称屈服强度和屈服伸长。

材料屈服后，可在t点处，也可在t′点处断裂。

因而视情况，材料断裂强度可大于或小于屈服强度。

εt（或εt′）称断裂伸长率，反映材料的延伸性。

从曲线的形状以及σt和εt的大小，可以看出材料的性能，并借以判断它的应用范围。

如从σt的大小，可以判断材料的强与弱；而从εt的大小，更正确地讲是从曲线下的面积大小，可判断材料的脆性与韧性。

从微观结构看，在外力的作用下，聚合物产生大分子链的运动，包括分子内的键长、键角变化，分子链段的运动，以及分子间的相对位移。

沿力方向的整体运动（伸长）是通过上述各种运动来达到的。

由键长、键角产生的形变较小（普弹形变），而链段运动和分子间的相对位移（塑性流动）产生的形变较大。

材料在拉伸到破坏时，链段运动或分子位移基本上仍不能发生，或只是很小，此时材料就脆。

若达到一定负荷，可以克服链段运动及分子位移所需要的能量，这些运动就能发生，形变就大，材料就韧。

如果要使材料产生链段运动用分子位移所需要的负荷较大，材料就较强及硬。

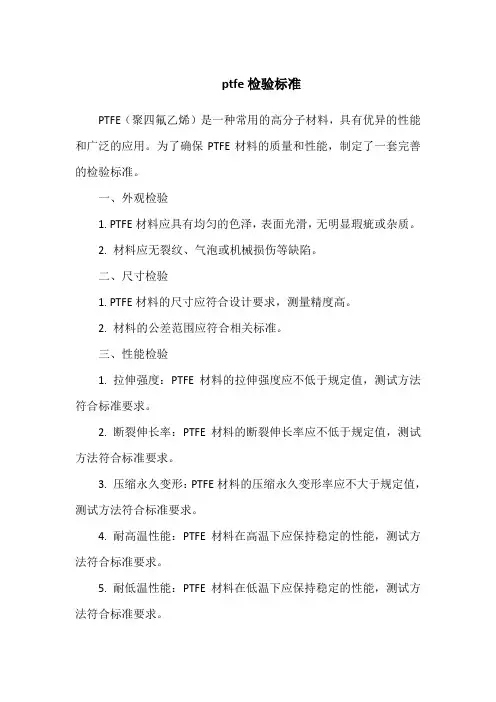

ptfe检验标准PTFE（聚四氟乙烯）是一种常用的高分子材料，具有优异的性能和广泛的应用。

为了确保PTFE材料的质量和性能，制定了一套完善的检验标准。

一、外观检验1. PTFE材料应具有均匀的色泽，表面光滑，无明显瑕疵或杂质。

2. 材料应无裂纹、气泡或机械损伤等缺陷。

二、尺寸检验1. PTFE材料的尺寸应符合设计要求，测量精度高。

2. 材料的公差范围应符合相关标准。

三、性能检验1. 拉伸强度：PTFE材料的拉伸强度应不低于规定值，测试方法符合标准要求。

2. 断裂伸长率：PTFE材料的断裂伸长率应不低于规定值，测试方法符合标准要求。

3. 压缩永久变形：PTFE材料的压缩永久变形率应不大于规定值，测试方法符合标准要求。

4. 耐高温性能：PTFE材料在高温下应保持稳定的性能，测试方法符合标准要求。

5. 耐低温性能：PTFE材料在低温下应保持稳定的性能，测试方法符合标准要求。

6. 耐化学腐蚀性能：PTFE材料应能够抵抗常见的化学物质的腐蚀，测试方法符合标准要求。

7. 电性能：PTFE材料的电阻率、介电常数等电性能参数应符合相关标准要求。

四、无损检测1. PTFE材料应采用无损检测方法，如超声检测、射线检测等，以确保内部无缺陷。

2. 无损检测的灵敏度和可靠性应符合相关标准要求。

五、耐久性检验1. PTFE材料应经过耐久性试验，如老化试验、疲劳试验等，以评估其使用寿命和稳定性。

2. 耐久性试验的条件和方法应符合相关标准要求。

通过以上检验标准的执行，可以确保PTFE材料的质量和性能符合要求，为产品的质量和安全性提供保障。

高吸水树脂质量标准及检测方法标准起草：研发中心——————审核：技术总监——————批准：总经理：——————标准发放一览表前言为了使高吸水树脂的进货检验和应用有一个执行标准，根据行业实际状况，参照国家标准卫生巾高吸收性树脂（GB/T 22875-2008）和纸尿裤高吸收性树脂（GB/T 22905-2008）对本公司原材料高吸水树脂的进货检验标准及检测方法进行编制。

本标准的制定和实施，为高吸水树脂进货检验提供了判定依据和量化标准。

本标准由研发中心起草、修改，经研发总监审核，由总经理批准后实施。

1.范围本标准规定了纸尿裤聚丙烯酸盐类高吸水性树脂的技术要求、试验方法、检验规则及标志、包装、运输、储存。

本标准适用于各类纸尿裤（片）、成人失禁用品用聚丙烯酸盐类高吸水性树脂(简称SAP)。

有效成分：丙烯酸与丙烯酸盐体型聚合物。

化学名称：聚丙烯酸盐2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 22875-2008 卫生巾高吸收性树脂GB/T 22905-2008 纸尿裤高吸收性树脂GB/T 6679-2003 固体化工产品采样通则GB/T 6682-2008 分析实验室用水规格和试验方法GB 6284-1986 化学产品中水分含量测定的通用方法——重量法国家质检总局第75号令定量包装商品计量监督管理办法3.技术要求3.1 外观本产品为白色无定形固体颗粒。

3.2 产品质量技术指标4.试验方法本标准所用试剂和水，在没有注明其他要求时，均指分析纯试剂和GB/T 6682-2008 中规定的三级水。

4.1 外观取50克试样，均匀分布在一张A4白纸上，在非阳光直射的条件下进行目测，检验出SAP颜色及肉眼可见杂质的数量(简单目测不可见)。

4.2 含水量的测定4.2.1 仪器及试剂烘箱，能使温度保持在105℃±2℃、干燥器、电子天平，感量为0.001 g 试样容器，用于试样的转移个称量。

高分子材料的测试方法综述前言：高分子材料及其成品的性能与其化学，物理的组成，结构以及加工条件亲密相关；为了表征性能与组成，结构和加工参数之间的关系，分析测试技术将起到唯独的打算作用; 并为评定材料质量，改进产品性能和研制新材料供应依据；不管是基本的材料性质，仍是加工性质( 或加工参数) 以及产品性质，客观标准的评定都需要某种测试技术供应参数进行表征；摘要：DTA DSC 红外光谱1 差热分析和差示扫描量热法差热分析1，差热分析的定义差热分析是布程控温度下，测量物质和参比物之间的温度差与温度关系的技术；这种. 关系可用数学式表示为温度;TR 参比物温度；，式中Ts 为试样2，差热分析的测试原理与仪器组成根据热分析定义，全部热分析仪器，差热分析仪器也不例外，它们都是田三大部分组成:(1) 被测物质的物理性质检测装置部分；如图 1.} 虚线内组成一也称主体部分;(2) 温度程序掌握装置部分制和数据处理装置部分；;(3) 显示记录装置部分；此外，仍有气氛控差热分析仪器的组成如下列图，虚线内为其测里原理S为试样；UTC为由控温热电偶送出的微伏信一号;R 为参比吻;UT 为由试样的热电偶送出的毫伏信号;E 为电炉;U T 为由差示热散偶送出的毫伏信号l程序掌握器；2. 氛掌握；3. 差热放大器；4. 记录仪差示扫描量热法1，差示扫描量热法定义差示扫描量热法是在程控温度下，测量输入到物质和参比物之间的功率差与温度关系的技术，用数学式表示为2，外加热式的功率补偿型差示扫描量热仪器的结构组成1. 温度程序掌握器;2. 气氛掌握;3. 差热放大器;4. 功率补偿放大器;5. 记录仪由于扫描量热法是在差热分析基础上进展起来的，因此，差示扫描量热仪在仪器结构组成上与差热分析仪特别相像；热流型兼示扫描量热法，实际上就是定量差热分析；功率补偿型差示扫描量热仪与差热分析仪的主要区分是前者在试样S侧和参比物R侧/l 面分别增加一个功率补偿加热丝( 或称加热器) ，此外仍增加一个功率补偿放大器；而内加热式功率补偿型差示扫描量热仪结构组成特点是测温敏锐. 元件是用铂电阻处而不是热电偶；高分子材料讨论中的应用差热分析技术和差示扫描里热技术在高分子材料科学与工程中的详细应用；为了实际应用时到底采纳哪种技术更为有益，先将这两种技术作比较；DTA 和DSC的主要区分:DTA 测定的是试样和参比物之间的温度差; 而DAC 测定的是热流率dH/dt, 定量便利；因此，DSC主要优点是热量定里便利，辨论率高，灵敏度好;. 其缺点是使用温度低，以功率补偿型DSC为例，最高温度只能到725；对于DTA，目前超高温DTA可作到2400 C，一般高温炉也能作到1500；所以，需要用高温的矿物，冶金等领域仍只能用DTA.但是对于需要温度不高, 灵敏度要求很高的有机，高分子及生物化学领域,DSC就是一种很有用的技术，正因如此，其进展也特别快速；近年来，DTA和DSC在高分子方而的应用特殊广泛，如讨论聚合物的相转变，测定结晶温度T, 结晶度θ，熔点Tm，等温结晶动力学参数和玻璃化转变温度以及讨论聚合，同化，交联，氧化，分解等反应，并测定反应温度或反应温区，TR，反应热，反应动力学参数等；2 热重法和微商热重法热重法和微商热重法定义热重法：根据ICTAC命名，热重法是在程序掌握温度下，测量物质的质量与温度关系的一种技术；用数学表达式为W=f（T 或t ）式中:W 为物质重量；T 为温度；t 为时间微商热重法: 将热重法得到的热重曲线对时间或温度一阶微商的方法；记录的曲线为微商热重曲线简称DTG曲线，纵坐标为质量变化速率,dm/dt 或dm/dT;横坐标为时间或温度；测试原理由上述TG(DTG 定)义，可知其简洁原理；粗略的说；热重分析技术就是把物质放在炉子里进行加热称量的技术；也可在降温下称量；能够进行这种测量的仪器就是热天平(Therrnobalanee} ；下图分别表示热天平简洁示意图（简易的热重分析技术的简洁原理）和近代热天平的原理图；热重法( 微商热重法) 在高分子材料讨论中的应用热重法的主要特点是定量性强，能准地测量物质的质量变化及变化的速率；然而热重法的试验结果与试验条件有关；但是，对商品化的热天平而言，只要选用相同的试验条件，同种样品的热重数据是能重现的；试验证明，热重法广泛地应用在化学及化学有关的领域中，20 世纪50 岁月，热重法曾有力地推动了无机分析化学的进展，到幼岁月，热重法又在聚合物科学领域发挥根大作用；近年来，可以说在冶金学，漆料及油墨科学，制陶学，食品工艺学，无机化学，有机化学，生物化学及地球化学等学科中，热重法都有广泛的应用，发挥重要的作用；随着高分子材料与工程的. 进展，人们广泛应用热重法来讨论其中包括评估高分子材料的热稳固性，添加剂对热稳固的影响，氧化稳固性的测定，含湿量和添加剂含量的测定，反应动力学的讨论和共聚物，共混物体系的定量分析，聚合物和共聚物的热裂解以及热老化的讨论，等等；热重法现已成为生产部门和讨论单位讨论高分子材料热变化过程的重要手段，生产中可直接用于掌握工艺过程，理论土就可讨论聚合物分子链的端基情形；通过反应动力学的讨论，可以求得降解反应的速度常数，反应级数，频率因子及活化能；由于热重法具有分析速度快，样品用量少的特点，因而在高分子材料热老化方面的讨论中也口益引人注目；3 红外吸取光谱法红外吸取光谱特点红外吸取光谱最突出的特点是具有高度的特点性，除光学异构体外，每神化合物都有自己的红外吸取光谱；因此，红外光谱法特殊适于鉴定有机物，高聚物，以及其它复杂结构的自然及人工合成产物；固态，液态，气态样品均可测定，测试过程不破坏样品，分析速度快，样品用量少，操作简便；由于红外光潜法具有这些优点，现已成为化学试验室必不行少的分析仪器；但红外光谱法在定量分析. 方面精确度不高；在对复杂的未知物进行结构鉴定上，由丁它主要的特点是供应关于官能团的结构信息；故尚须结合紫外，核磁，质谱（U V，NMR，MS）及其它理化数据. 进行综合判定；目前在我国航空二二业系统中已广泛使用红外光谱代替传统的化学分析方法，对各种非金属材料进行质量监控; 并已制定了相应的检验标准，在各单位推广应用，取得了明显的经济效益；红外光谱仪，特殊是配有衰减全反射（ATR）漫反射(DRS)和光声池(PAS)等附件的傅里叫‘变换红外光谱仪，在涂料，胶粘剂，工程塑料以及树脂基复合材料的讨论中发挥着越来越大的作用；红外光谱仪器目前生产和使用的红外光谱仪主要有两大类，即色散型红外分光光度计和于涉分光——傅里叶变换红外光谱仪；用激光做光源的激光红外光谱仪尚处于研制阶段；1，色散型双光束红外分光光度计色散型红外分光光度计是由光源，单色器，检测器和放大记录系统等几个基术部分组成的；下图是红外分光光度计的方块图2，傅里叶变换红外光谱仪( 简称FT-IR)博里叶变换红外光谱仪与上述的色散型红外光谱仪的工作原理有很大不同，FT-IR 主要是由光源，迈克尔逊干涉仪，探测器和运算机等几部分组成；其工作原理如下列图；光源发出的红外辐射，通过迈克尔逊千涉仪变成干涉图，通过祥品后即得到带有样品信息的干涉图，经放大器将信号放大，记录在磁带或穿孔卡片或纸带. 上，输入通用电子运算机处理或直接输入到专用运算机的磁芯储备体系中；当十涉图经模拟一数字转换器(A/D)) 进行运算后，再经数字模拟转换(D/A) ，由波数分析器扫描，便可由X 一Y 记录器绘出通常的透过率对应波数关系的红外光谱；R—红外. 光源；M1肯定镜:M2 一一动镜;B —光束分裂器;S—样品；D—探测器；A—放大器;F—滤光器;A/D 模数转换骼;D/A 一数模转换器3，傅里叶变换红外光谱仪与一般色散型红外分光光度计相比的优点:①具有很高的辨论力；②波数精度高；③扫描时闻快；④光谱范畴宽；⑤灵敏度高；高聚物方面的应用红外光谱是讨论高聚物的一个很有成效的工具；讨论内容也很广泛，不仅可以鉴定米知聚合物的结构，剖析各种高聚物中添加剂，助剂，定量分析共聚物的组成，而且可以考察聚合物的结构，讨论聚合反应，测定聚合物的结晶度，取向度，判别它的立休构型等；.。

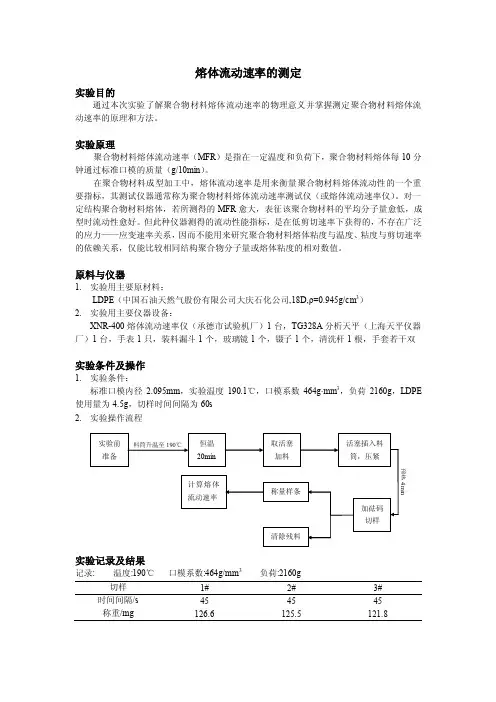

熔体流动速率的测定实验目的通过本次实验了解聚合物材料熔体流动速率的物理意义并掌握测定聚合物材料熔体流动速率的原理和方法。

实验原理聚合物材料熔体流动速率（MFR）是指在一定温度和负荷下，聚合物材料熔体每10分钟通过标准口模的质量（g/10min）。

在聚合物材料成型加工中，熔体流动速率是用来衡量聚合物材料熔体流动性的一个重要指标，其测试仪器通常称为聚合物材料熔体流动速率测试仪（或熔体流动速率仪）。

对一定结构聚合物材料熔体，若所测得的MFR愈大，表征该聚合物材料的平均分子量愈低，成型时流动性愈好。

但此种仪器测得的流动性能指标，是在低剪切速率下获得的，不存在广泛的应力——应变速率关系，因而不能用来研究聚合物材料熔体粘度与温度、粘度与剪切速率的依赖关系，仅能比较相同结构聚合物分子量或熔体粘度的相对数值。

原料与仪器1.实验用主要原材料：LDPE（中国石油天然气股份有限公司大庆石化公司,18D,ρ=0.945g/cm3）2.实验用主要仪器设备：XNR-400熔体流动速率仪（承德市试验机厂）1台，TG328A分析天平（上海天平仪器厂）1台，手表1只，装料漏斗1个，玻璃镜1个，镊子1个，清洗杆1根，手套若干双实验条件及操作1.实验条件：标准口模内径2.095mm，实验温度190.1℃，口模系数464g·mm3，负荷2160g，LDPE 使用量为4.5g，切样时间间隔为60s2.实验操作流程实验记录及结果记录: 温度:190℃口模系数:464g/mm3负荷:2160g切样1# 2# 3#时间间隔/s 称重/mg45126.645125.545121.8计算:1.切取样条平均质量（W）的计算：W=( W1+W2+W3)/3=(126.6+125.5+121.8)/3=124.6mg式中，W1，W2，W3分别为三个切取样条各自的质量。

2.聚合物物料熔体流动速率（MFR）的计算：MFR=600×0.1246/45g(10min)-1=1.7g/10min结果讨论1.影响测定结果的因素：a．口模直径与粗糙度，料筒长短及光洁度b．聚合物物料的分子量分布：聚合物物料的分子量不能过宽，否则前期流出的熔体主要为低分子量的聚合物，后期流出的物料主要为高分子量的聚合物，这样的话切样时间间隔不变，前面切取的样条质量将明显比后面切取的大。

高分子材料的表征和性能分析高分子材料是一种复合材料，它具有很高的强度和可塑性。

它们被广泛应用于各种领域，如医疗、汽车和航空航天等。

因此，对高分子材料的表征和性能分析非常重要。

一、高分子材料的表征高分子材料的表征是指对高分子材料进行物理、化学和结构等性质的分析。

这些性质可以通过一系列的技术手段进行分析和测试。

以下是几种常用的高分子材料表征技术。

1. X射线衍射技术X射线衍射技术可以用来分析高分子材料的晶体结构和分子排列。

在X射线衍射技术中，X射线通过材料，并与材料中的原子和电子相互作用。

这些相互作用导致了衍射模式的产生。

该技术可以确定高分子材料的晶体结构和分子排列方式，以及材料的结晶度、晶体大小和形态等重要信息。

2. 热分析技术热分析技术可以用来确定高分子材料的热性质，如玻璃化转变温度、热稳定性和热分解温度等。

这些性质对于高分子材料的应用十分重要。

热分析技术包括差示扫描量热法（DSC）、热重分析法（TGA）和动态机械热分析法（DMA）等。

3. 光谱学技术光谱学技术可以用来分析高分子材料的结构和组成。

其中最常用的技术是傅里叶变换红外光谱技术（FTIR）和拉曼光谱技术。

这些技术可以提供高分子材料的分子结构、官能团和原子组成等信息。

4. 光学显微镜技术光学显微镜技术可以用来观察高分子材料的表面形态和微观结构。

这些技术包括普通光学显微镜（OM）、扫描电子显微镜（SEM）和透射电子显微镜（TEM）等。

这些技术可以提供高分子材料的表面形貌、尺寸和形态等信息。

二、高分子材料的性能分析高分子材料的性能分析主要包括力学性能、热性能和电性能等。

这些性能可以通过一系列测试和分析方法来进行评估。

1. 力学性能分析力学性能分析是对高分子材料的强度、刚度、延伸能力和韧性等性能的评估。

其中最常用的技术是拉伸试验、压缩试验、弯曲试验和冲击试验等。

通过这些试验可以确定高分子材料的拉伸模量、弹性模量、断裂强度、断裂伸长和吸收能力等性能。

高分子材料的力学性能研究在现代科技的快速发展中，高分子材料因其独特的性能和广泛的应用而备受关注。

高分子材料的力学性能是其在实际应用中表现出的重要特性，直接影响着材料的使用效果和寿命。

本文将对高分子材料的力学性能进行深入研究，探讨其影响因素、测试方法以及在不同领域的应用。

一、高分子材料力学性能的基本概念高分子材料的力学性能主要包括强度、刚度、韧性、弹性、塑性等。

强度是指材料抵抗外力破坏的能力，通常用拉伸强度、压缩强度、弯曲强度等来衡量。

刚度则反映了材料抵抗变形的能力，弹性模量是表征刚度的重要参数。

韧性表示材料在断裂前吸收能量的能力，而塑性则是指材料在受力时产生永久变形而不破坏的性质。

二、影响高分子材料力学性能的因素1、分子结构高分子的化学结构对力学性能有着至关重要的影响。

例如，分子链的长度、分子量分布、分子链的规整性等都会改变材料的力学性能。

一般来说，分子量越大，材料的强度和韧性通常会提高；分子链规整性好的高分子材料，其结晶度往往较高，从而具有更好的力学性能。

2、聚集态结构高分子材料的聚集态结构包括晶态、非晶态和取向态等。

结晶度的高低会显著影响材料的强度和刚度。

结晶度高的高分子材料，其强度和刚度较大，但韧性可能会有所降低。

此外，分子链的取向也能大大提高材料在取向方向上的力学性能。

3、添加剂在高分子材料的制备过程中，常常会添加各种添加剂，如增塑剂、增强剂、填充剂等。

增塑剂可以增加材料的塑性和韧性，但会降低强度和刚度。

增强剂如玻璃纤维、碳纤维等能显著提高材料的强度和刚度。

填充剂则可以降低成本，同时在一定程度上改善材料的力学性能。

4、环境因素温度、湿度、加载速率等环境因素也会对高分子材料的力学性能产生影响。

一般来说，温度升高会使材料的强度降低，韧性增加；湿度增大可能导致材料的性能下降，尤其是对吸水性较强的高分子材料；加载速率越快，材料表现出的强度越高。

三、高分子材料力学性能的测试方法1、拉伸试验拉伸试验是最常见的力学性能测试方法之一。

高分子燃烧等级一、概述高分子材料，尤其是合成聚合物，广泛应用于我们的日常生活和工业生产中。

然而，随着对安全性能需求的日益增加，高分子材料的燃烧等级成为了一个重要的考量因素。

燃烧等级是衡量材料燃烧特性的标准，对于材料的防火性能以及在火灾环境中的表现具有关键影响。

了解和评估高分子材料的燃烧等级对于确保产品的安全性和人们的生命财产安全至关重要。

二、燃烧等级标准目前，世界各国均已制定了针对不同材料的燃烧等级标准。

这些标准通常由政府机构、行业协会或国际标准化组织制定。

对于高分子材料，常见的燃烧等级标准包括美国的UL 94标准、欧洲的EN 45545标准和中国的GB 8624标准。

这些标准通过测试材料的燃烧速度、火焰传播速度、烟雾生成量等参数，将材料划分为不同的燃烧等级。

三、燃烧等级测试方法评估高分子材料的燃烧等级通常需要进行一系列的测试。

以下是一些常见的燃烧等级测试方法：1.垂直燃烧测试 (UL 94)：此测试用于评估材料在垂直方向上的燃烧性能。

通过测量燃烧速度、燃烧时间以及是否滴落等参数，对材料进行分级。

2.水平燃烧测试：此测试模拟材料在水平方向上的燃烧行为。

测试参数包括燃烧速度、火焰传播距离等。

3.烟密度测试：此测试用于评估材料燃烧时产生的烟雾密度。

烟雾密度越低，材料的防火性能越好。

4.氧指数测试：该测试通过测量样品在特定条件下的氧气体积百分比，来评估材料的阻燃性能。

5.锥形量热测试：此测试模拟材料在火灾环境中的表现，测量其热释放速率、总热释放量等参数。

四、高分子材料燃烧等级分类根据不同的标准和方法，高分子材料的燃烧等级通常可以分为以下几个级别：1.V-0级：这是最高的阻燃级别，表示材料具有非常低的燃烧速度和烟雾生成量。

当撤去火源后，火焰迅速熄灭。

2.V-1级：此级别表示材料具有较低的燃烧速度和烟雾生成量。

撤去火源后，火焰较快熄灭。

3.V-2级：相对于V-1级，V-2级的燃烧速度略高，烟雾生成量也稍大。
